РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ UBS 1000 METABO

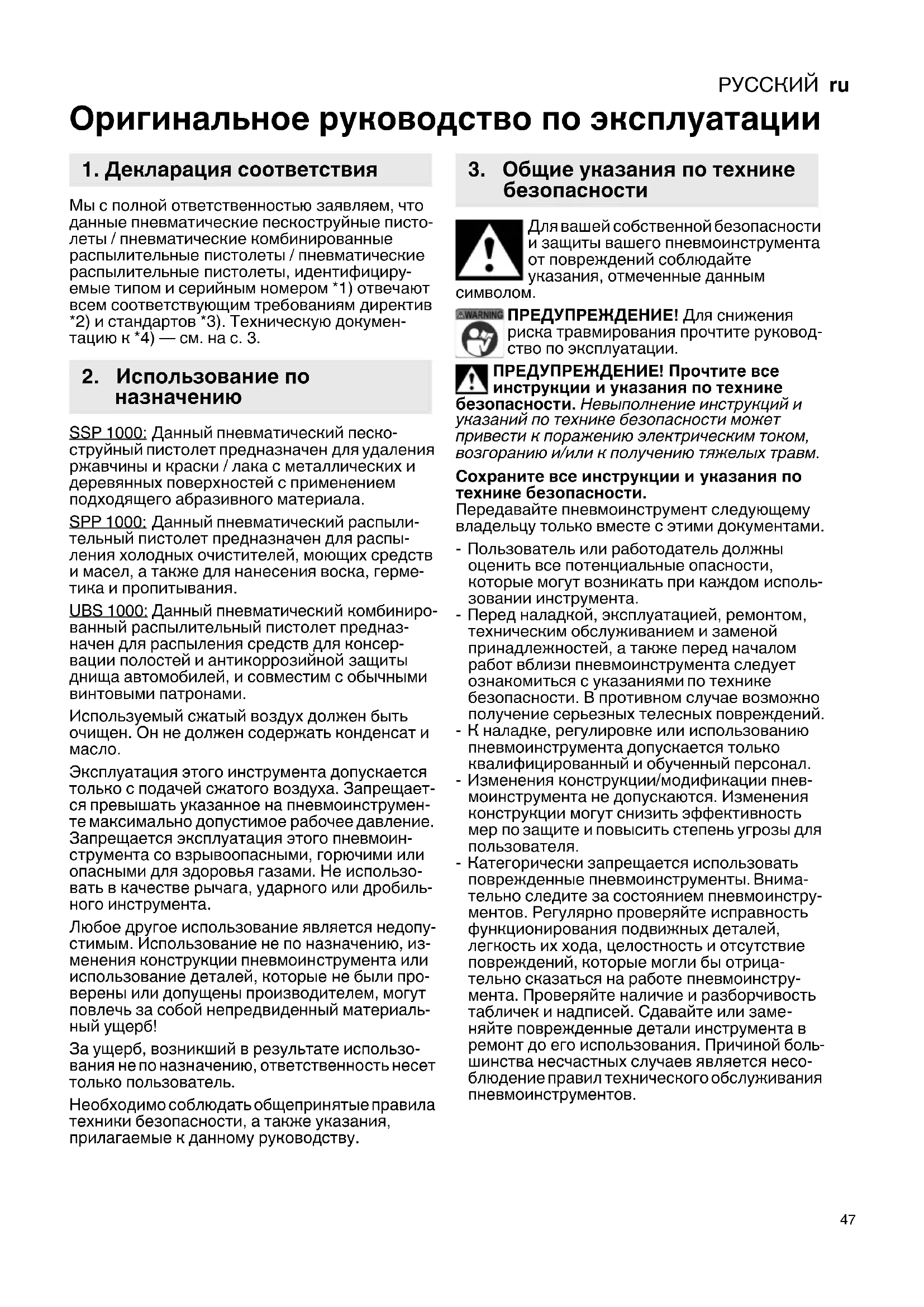

Оригинальное руководство по эксплуатации Мы с полной ответственностью заявляем, что данные пневматические пескоструйные писто- леты / пневматические комбинированные распылительные пистолеты / пневматические распылительные пистолеты, идентифициру- емые типом и серийным номером *1) отвечают всем соответствующим требованиям директив *2) и стандартов *3). Техническую докумен- тацию к *4) — см. на с. 3. SSP 1000: Данный пневматический песко- струйный пистолет предназначен для удаления ржавчины и краски / лака с металлических и деревянных поверхностей с применением подходящего абразивного материала. SPP 1000: Данный пневматический распыли- тельный пистолет предназначен для распы- ления холодных очистителей, моющих средств и масел, а также для нанесения воска, герме- тика и пропитывания. UBS 1000: Данный пневматический комбиниро- ванный распылительный пистолет предназ- начен для распыления средств для консер- вации полостей и антикоррозийной защиты днища автомобилей, и совместим с обычными винтовыми патронами. Используемый сжатый воздух должен быть очищен. Он не должен содержать конденсат и

Эксплуатация этого инструмента допускается только с подачей сжатого воздуха. Запрещает-

превышать указанное на пневмоинструмен- те максимально допустимое рабочее давление. Запрещается эксплуатация этого пневмоин- струмента со взрывоопасными, горючими или опасными для здоровья газами. Не использо- вать в качестве рычага, ударного или дробиль- ного инструмента. Любое другое использование является недопу- стимым. Использование не по назначению, из- менения конструкции пневмоинструмента или использование деталей, которые не были про- верены или допущены производителем, могут повлечь за собой непредвиденный материаль-

За ущерб, возникший в результате использо- вания не по назначению, ответственность несет только пользователь. Необходимо соблюдать общепринятые правила техники безопасности, а также указания, прилагаемые к данному руководству. Для вашей собственной безопасности и защиты вашего пневмоинструмента от повреждений соблюдайте указания, отмеченные данным

ПРЕДУПРЕЖДЕНИЕ! Для снижения риска травмирования прочтите руковод- ство по эксплуатации. ПРЕДУПРЕЖДЕНИЕ! Прочтите все инструкции и указания по технике безопасности. Невыполнение инструкций и указаний по технике безопасности может привести к поражению электрическим током, возгоранию и/или к получению тяжелых травм. Сохраните все инструкции и указания по технике безопасности. Передавайте пневмоинструмент следующему владельцу только вместе с этими документами. - Пользователь или работодатель должны оценить все потенциальные опасности, которые могут возникать при каждом исполь- зовании инструмента. - Перед наладкой, эксплуатацией, ремонтом, техническим обслуживанием и заменой принадлежностей, а также перед началом работ вблизи пневмоинструмента следует ознакомиться с указаниями

безопасности. В противном случае возможно получение серьезных телесных повреждений. - К наладке, регулировке или использованию пневмоинструмента допускается только квалифицированный и обученный персонал. - Изменения конструкции/модификации пнев- моинструмента не допускаются. Изменения конструкции могут снизить эффективность мер по защите и повысить степень угрозы для пользователя. - Категорически запрещается использовать поврежденные пневмоинструменты.

тельно следите за состоянием пневмоинстру- ментов. Регулярно проверяйте исправность функционирования подвижных деталей, легкость их хода, целостность и отсутствие повреждений, которые могли бы отрица- тельно сказаться на работе пневмоинстру- мента. Проверяйте наличие и разборчивость табличек и надписей. Сдавайте или заме- няйте поврежденные детали инструмента в ремонт до его использования. Причиной боль

шинства несчастных случаев является несо- блюдение правил технического обслуживания пневмоинструментов.

1. Декларация соответствия

3. Общие указания по технике

безопасностиРУССКИЙ ru

4.1 Опасности вследствие отлетания

- В случае поломки принадлежности или пнев- моинструмента детали могут отлетать в разные стороны с высокой скоростью. - При эксплуатации, замене принадлежностей, а также в ходе ремонта или технического обслуживания пневмоинструмента следует всегда надевать ударопрочные защитные очки. Степень требуемой защиты следует оценивать для каждого случая отдельно. - Убедитесь в том, что заготовка надежно закреплена. - Отсоединяйте пневмоинструмент от системы подачи сжатого воздуха перед заменой деталей/принадлежностей, регулировкой, техническим обслуживанием или очисткой. - Убедитесь в отсутствии опасностей для других лиц.

4.2 Опасности в ходе эксплуатации

- Пользователь и обслуживающий персонал должны быть в состоянии обращаться с пнев- моинструментом с учетом его размеров,

и мощности. - Примите устойчивое положение и обеспечьте надежный захват инструмента для сохра- нения равновесия в любой рабочей ситуации. - Избегайте непреднамеренного включения пневмоинструмента. В случае прерывания подачи воздуха выключите пневмоинструмент с помощью выключателя. - Пользуйтесь средствами индивидуальной защиты и всегда надевайте защитные очки. Использование средств индивидуальной защиты, например защитных перчаток, защитной одежды, респиратора, несколь- зящей защитной обуви, защитного шлема или защитных наушников, в зависимости от вида и области применения инструмента снижает риск травмирования и поэтому настоятельно рекомендуется.

4.3 Опасности вследствие повторяю-

щихся действий - При выполнении работ с пневмоинструментом возможно появление неприятных ощущений в кистях рук, предплечьях, плечах, в области

других частях тела. - Принимайте правильное положение для работы с пневмоинструментом, обращайте внимание на безопасность и избегайте работы в таких положениях, в которых вам сложно сохранить равновесие и которые доставляют вам дискомфорт. В ходе непре- рывной работы пользователь должен менять положение тела во избежание появления усталости и дискомфорта. - Нельзя игнорировать такие симптомы как продолжительное недомогание, нарушение сердцебиения, появление болей, «мурашек», онемения. Пользователь должен уведомить об этом своего работодателя и проконсульти- роваться с врачом-специалистом.

4.4 Опасности вследствие принадлежно-

стей, расходных материалов - Отсоединяйте пневмоинструмент от системы подачи сжатого воздуха перед установкой или заменой принадлежности. - Используйте только те принадлежности и расходные материалы, которые

предназначены для этого пневмоинструмента и отвечают требованиям и характеристикам, приводимым в настоящем руководстве по эксплуатации.

4.5 Опасности на рабочем месте

- Поскальзывание, спотыкание и падение явля- ются основными причинами травмирования на рабочем месте. Обращайте внимание на поверхности, которые в результате использо- вания пневмоинструмента могут стать сколь- зкими, а также на опасность спотыкания о воздушный шланг. - При выполнении работ в незнакомых усло- виях соблюдайте осторожность: возможно наличие скрытой проводки под электриче- ским напряжением. - Пневмоинструмент не предназначен для использования во взрывоопасной воздушной среде и не изолирован от контакта с источни- ками электрического тока.

4.6 Опасность вследствие пыли и паров

- Возникающие в ходе работы с пневмоинстру- ментом пыль и пары могут причинить вред вашему здоровью (например, способствовать развитию рака, природных недостатков, астмы и/или появлению кожных воспалений); в обязательном порядке оцените возможные риски с учетом этих опасностей и примите соответствующие меры предосторожности. - При оценке рисков, связанных с возникнове- нием пыли в ходе выполнения работ

инструментом, следует также учитывать и ту пыль, которая уже возможно имелась в месте проведения работ и была поднята в воздух работающим инструментом. - Пневмоинструмент следует эксплуатировать и обслуживать в соответствии с рекоменда- циями, указанными в настоящем руководстве, для сведения к минимуму высвобождения опасных для здоровья пыли и паров. - Отработанный воздух следует отводить таким образом, чтобы свести к минимуму завих- рение пыли в условиях сильной запыленности в месте проведения работ. - При возникновении пыли или паров основной задачей является контроль их высвобо-

- Расходные материалы следует выбирать, обслуживать и заменять согласно указаниям из настоящего руководства во избежание ненужного увеличения пыле- или парообразо-

- Используйте защитные респираторы согласно производственным инструкциям или

4. Специальные указания по

технике безопасностиРУССКИЙ ru

в соответствии с требованиями по охране труда и технике безопасности. - Обработка определенных материалов сопря- жена с выделением пыли и пара, которые могут создать потенциально взрывоопасную воздушную среду.

4.7 Дополнительные указания по технике

безопасности - Сжатый воздух может стать причиной серьез- ного травмирования. - Если пневмоинструмент не используется, а также перед заменой принадлежностей

при выполнении ремонтных работ всегда блокируйте подачу воздуха, разгружайте от давления воздушный шланг и отсоединяйте пневмоинструмент от системы (источника) подачи сжатого воздуха. - Никогда не направляйте воздушный поток на себя или других лиц. - Отлетающие в сторону шланги могут стать причиной серьезного травмирования. В связи с этим всегда проверяйте, не повреждены

шланги и не повреждены/расфиксированы ли их крепежные элементы. - Подсоедините пневмоинструмент через быстроразъемную муфту к источнику сжатого

- При использовании универсальных пово- ротных (кулачковых) муфт необходимо использовать стопорные штифты и хомуты Whipcheck для защиты шлангов от волочения (захлестывания) в целях обеспечения безопа- сности на случай разъединения шланговых соединений. - Позаботьтесь о том, чтобы не допустить превышения пневмоинструментом указанного максимального давления. - Категорически запрещается переносить пневмоинструменты за шланг.

4.8 Дополнительные указания по технике

безопасности - При необходимости соблюдайте особые пред- писания по безопасности труда или предупре- ждению производственного травматизма при обращении с компрессорами и пневмоинструментами. - Убедитесь в том, что не превышается

в технических характеристиках макс. допустимое рабочее давление. - Прекратите работу с этим инструментом, если вас что-либо отвлекает! Будьте внимательны, следите за своими действиями и серьезно относитесь к работе с пневмоинструментом. Не пользуйтесь инструментом, если вы устали, находитесь под действием нарко- тиков, алкоголя или лекарств. Невниматель- ность при работе с пневмоинструментом может привести к серьезным травмам. - Следите за чистотой и порядком на своем рабочем месте. Беспорядок на рабочем месте и плохое освещение могут привести к несчастным случаям. - Держите пневмоинструменты в недоступном для детей месте. - Запрещается хранение пневмоинструмента вне помещений или во влажных помещениях без соответствующей защиты. - Защищайте пневмоинструмент, особенно штуцер подачи сжатого воздуха и органы управления от попадания пыли и грязи. - Примите соответствующие меры по своей защите и защите внешней среды от возможных опасностей. - Пневмоинструмент не подходит для обра- ботки пищевых продуктов и медикаментов. - Курить, допускать искрообразование, разжи- гать огонь во время проведения работ с краскораспылителем запрещается! - Убедитесь в обеспечении надлежащей венти- ляции рабочего помещения. - Носите защитную одежду и используйте респиратор с клапаном-фильтром с активиро- ванным углем. - Не используйте пневмоинструмент не по назначению. - Соблюдайте осторожность при обращении с горючими/воспламеняющимися материалами. - Приступайте к работе только хорошо отдох- нувшим и с полной концентрацией внимания. - Категорически запрещается

пневмоинструмент на людей или животных. - Подключение сжатого воздуха должно выпол- няться только через быстроразъемную муфту. - Регулировка рабочего давления должна выполняться только через редукционный

- В качестве рабочей воздушной среды запре- щается использовать кислород или горючие

- Перед техническим обслуживанием и устра- нением неисправностей отсоедините инстру-

источника подачи сжатого воздуха. - Средства очистки и остатки краски должны утилизироваться экологически безопасным

- В ходе работы, а также во время технического обслуживания и ремонта пневмоинструмента всегда используйте допущенные для данного применения средства индивидуальной защиты! Используйте подходящие защитные перчатки, рабочую одежду, защитные очки и респираторы с пригодным для конкретного

работ фильтроэлементом! - Существует опасность попадания внутрь организма наносимого материала покрытия или жидкости для очистки (напр. при замене сопел или выполнении работ по очистке)! При неиспользовании средств индивидуальной защиты это может стать причиной серьезных травм (напр. некрозы, потеря конечностей). Кроме того, существует опасность вследствие вдыхания, контакта или впитывания матери- алов покрытия или жидкостей для очистки. Поэтому всегда заботьтесь о достаточной вентиляции как механической, так и естест-

- Не используйте во взрывоопасной воздушной среде. Не обрабатывайте материалы, которые могут стать причиной возникновения взрывоопасной воздушной среды. Убедитесь в использовании только соответствующим образом подготовленного сжатого воздуха!РУССКИЙ ru

Информация обозначена в данном руководст- ве по эксплуатации следующим образом: Опасность! Предупреждение об опасно- сти травмирования или вреде для окружа- ющей среды. Внимание! Предупреждение о возмож- ном материальном ущербе.

4.9 Символы на пневмоинструменте

Перед вводом в эксплуатацию прочтите руководство по эксплуатации. Надевайте защитные очки! Надевайте защитные наушники! См. с. 2. 1 Форсунка *

Форсунка для антикора / распыляемого

3 Контргайка * 4 Распылительный шланг для консервации

5 Спусковой рычаг 6 Съемный ниппель 1/4" * 7 Резервуар для песка * 8 Резервуар для распыляемого материала * 9 Всасывающая труба *

• в зависимости от комплектации

6.1 Перед первым использованием

Вверните съёмный ниппель (6).

6.2 Подготовка пневмоинструмента

SSP 1000 Открутите резервуар для песка (7), заполните его и прикрутите до упора. SPP 1000: Подсоедините пневмоинструмент через быстроразъемную муфту к источнику сжатого воздуха. Поверните вытяжной рычаг (5). Большим пальцем проверьте вакуум во всасы- вающей трубе. Поворачивайте распылительную форсунку (2), пока пистолет не начнет опти- мально подсасывать. Зафиксируйте это поло- жение контргайкой (3). UBS 1000: Антикоррозийный состав для днища

Установите распылительную форсунку (2). Вкрутите патрон с антикором (резьба 40 мм). Консервация полостей

Снимите форсунку (2). Вместо неё до упора вкрутите входящий в комплект распыли- тельный шланг (4).

6.3 Регулировка пневмоинструмента

(только для SSP 1000) В зависимости от заготовки и давления воздуха можно регулировать мощность распыли- тельной форсунки.

1. Ослабьте контргайку (3).

2. Отрегулируйте мощность распылительной

форсунки (1), подкручивая её. Зафиксируйте регулировку контргайкой (3).

6.4 Использование пневмоинструмента

Для обеспечения полной мощности своего пневмоинструмента всегда используйте пнев- мошланги с внутренним диаметром мин. 10 мм. Недостаточный внутренний диаметр может заметно снизить производительность инстру-

Внимание! В шланге подачи сжатого воз- духа не должно быть конденсата. Внимание! Используемый сжатый воз- дух должен быть очищен. Он не должен содержать конденсат и масло.

1. Отрегулируйте рабочее давление (измерен-

входе воздуха при включенном пнев- моинструменте). Макс. допустимое рабочее давление — см. главу «Технические харак- теристики».

2. Подготовьте пневмоинструмент. См. главу

3. Подсоедините пневмоинструмент через бы-

строразъемную муфту к источнику сжатого

4. Путем нажатия спускового рычага (5) при-

ведите пневмоинструмент в действие. (только для SSP 1000)

5. Отрегулируйте пневмоинструмент. См. гла-

6. Расстояние от пневмоинструмента до заго-

товки не должно превышать 20 см.

Опасность! Перед любыми работами на инструменте отсоединяйте штуцер подачи сжатого воздуха. Опасность! Описанные в настоящем раз- деле работы по техобслуживанию и ре- монту должны выполняться только специали-

По завершению работы пневмоинструмент, особенно всасывающую трубу и распыли- тельную форсунку / распылительный шланг нужно очистить подходящим чистящим сред- ством. Рекомендуем присоединить к пневмоин

струменту бачок с чистящим средством и

7. Очистка, техническое

обслуживание и уходРУССКИЙ ru

промыть им пневмоинструмент под небольшим давлением. Чистящее средство следует распы- лять в закрытый резервуар, чтобы не образовы- вались ненужные пары. После каждой чистки нужно смазывать стержень клапана и пово- ротную ось вытяжного рычага вашего распыли- тельного пистолета. Храните пневмоинстру- мент только в сухих помещениях. В случае неожиданной блокировки или некаче-

рисунка напыления очистите сопло. - Очищенный пневмоинструмент гарантирует оптимальную производительность при его последующем применении. - Тщательно очищайте пневмоинструмент сразу после использования. Опасность! Не используйте углеводород- и галогенсодержащие растворители (1.1.1 трихлорметил, хлористый этил и т.д.), т. к. они вступают в химические реакции с некоторыми материалами пневмоинструмента, что может привести к возникновению опасных

Внимание! Не опускайте пневмоинстру- мент в растворитель полностью. - Все подвижные детали периодически следует смазывать маслом. - При снятии сопла во время очистки на резьбу, а также на уплотнение необходимо нанести тонкий слой пластичной смазки. Не исполь- зуйте силиконосодержащие смазки. - Храните пневмоинструменты только в сухих помещениях. - Путем регулярного технического обслужи

вания обеспечьте безопасность пневмоин-

- Проверяйте надежность резьбовых соеди- нений, при необходимости затягивайте их. - Не допускайте контакта с опасными вещест- вами, которые могли отложиться на инстру- менте. Используйте подходящие средства индивидуальной защиты и устраните опасные вещества путем принятия подходящих мер перед техническим обслуживанием.

Используйте только оригинальные принадлеж- ности Metabo. Используйте только те принадлежности, которые предназначены для этого пневмоин- струмента и соответствуют требованиям и параметрам, приводимым в настоящем руко- водстве по эксплуатации. Распылительная форсунка и распылительный шланг являются быстроизнашивающимися деталями. Поэтому рекомендуется всегда держать наготове запасные. Полный ассортимент принадлежностей см. на сайте www.metabo.com или в каталоге.

! Ремонт пневмоинструментов должны проводить только квалифициро- ванные специалисты с использованием ориги- нальных запчастей Metabo! Для ремонта пневмоинструментов производ- ства Metabo обращайтесь в ближайшее пред- ставительство Metabo. Адреса см. на сайте www.metabo.com. Списки запасных частей можно скачать на сайте www.metabo.com. Выполняйте национальные правила утили- зации и переработки отслужившего пневмоин- струмента, упаковки и принадлежностей. В ходе утилизации не должно возникать никаких угроз для людей и окружающей среды. Пояснения к данным, указанным на с. 3. Оставляем за собой право на технические

max. = макс. допустимое рабочее давление p=рабочее давление

= диаметр шланга (внутренний) C=соединительная резьба A=размеры: длина x ширина x высота m=масса На указанные технические характеристики распространяются допуски, предусмотренные действующими стандартами. Значения шума и вибрации Эти значения позволяют оценивать и срав- нивать шум и вибрацию, создаваемые при работе различных пневмоинструментов. В зависимости от условий эксплуатации, состо- яния пневмоинструмента или сменных инстру- ментов фактическая нагрузка может быть выше или ниже. При определении примерного уровня шума и вибрации учитывайте перерывы в работе и фазы работы с пониженной (шумовой) нагрузкой. Определите перечень организаци- онных мер по защите пользователя с учетом тех или иных значений шума и вибрации.

(усредненное эффективное значение ускорения; EN 28927):

=коэффициент погрешности (вибрация) Уровень шума (EN ISO 14462):

=уровень звукового давления

=уровень звуковой мощности

= коэффициент погрешности Надевайте защитные наушники!

10. Защита окружающей среды

характеристикиРУССКИЙ ru

EAC-Text Информация для покупателя: Сертификат соответствия: Сертификат соответствия: № ТС RU С- DE.АИ30.B.01460, срок действия с 19.03.2015 по 18.03.2020 г., выдан органом по сертифи- кации продукции «ИВАНОВО-СЕРТИФИКАТ» ООО «Ивановский Фонд Сертификации»; Адрес(юр. и факт.): 153032, Российская Феде- рация, Ивановская обл., г. Иваново, ул. Станко- строителей, д. 1; тел. (4932)23-97-48; факс (4932)23-97-48; E-mail: ivfs@mail.ru; Аттестат аккредитации № РОСС RU.0001.11АИ30 от

20.06.14 г., выдан Федеральной службой по

аккредитации Страна изготовления: Италия Производитель: "Metabowerke GmbH", Metaboallee 1, D-72622 Nuertingen, Германия Завод-изготовитель: 'Metabowerke', Via Grandi, 8, I - 20 097 SAN DONATO MILANESE (MI),, Италия Импортер в России: ООО "Метабо Евразия" Россия, 127273, Москва ул. Березовая аллея, д 5 а, стр 7, офис 106 тел.: +7 495 980 78 41 Дата производства зашифрована в 10-значном серийном номере инструмента, указанном на его шильдике. 1 я цифра обозначает год, например «4» обозначает , что изделие произ- ведено в 2014 году. 2 я и 3 я цифры обозначают номер месяца в году производства, например «05» - май Гарантийный срок: 1 год с даты продажи Срок службы инструмента: 5 лет с даты изго- товленияČESKY cs
