HASZNÁLATI ÚTMUTATÓ UBS 1000 METABO

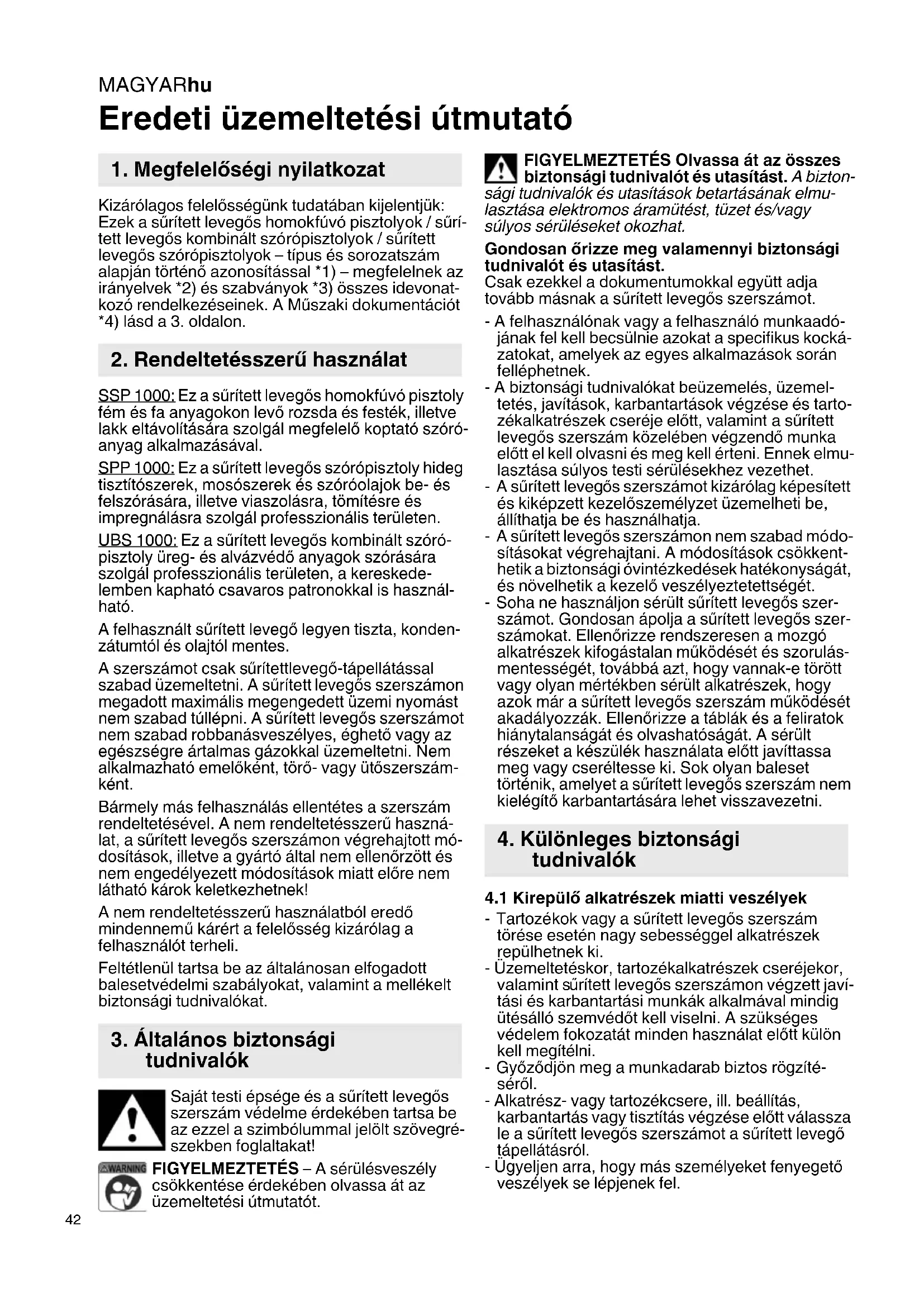

Eredeti üzemeltetési útmutató Kizárólagos felelősségünk tudatában kijelentjük: Ezek a sűrített levegős homokfúvó pisztolyok / sűrí- tett levegős kombinált szórópisztolyok / sűrített levegős szórópisztolyok – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes idevonat- kozó rendelkezéseinek. A Műszaki dokumentációt *4) lásd a 3. oldalon. SSP 1000: Ez a sűrített levegős homokfúvó pisztoly fém és fa anyagokon levő rozsda és festék, illetve lakk eltávolítására szolgál megfelelő koptató szóró- anyag alkalmazásával. SPP 1000: Ez a sűrített levegős szórópisztoly hideg tisztítószerek, mosószerek és szóróolajok be- és felszórására, illetve viaszolásra, tömítésre és impregnálásra szolgál professzionális területen. UBS 1000: Ez a sűrített levegős kombinált szóró- pisztoly üreg- és alvázvédő anyagok szórására szolgál professzionális területen, a kereskede- lemben kapható csavaros patronokkal is használ- ható. A felhasznált sűrített levegő legyen tiszta, konden- zátumtól és olajtól mentes. A szerszámot csak sűrítettlevegő-tápellátással szabad üzemeltetni. A sűrített levegős szerszámon megadott maximális megengedett üzemi nyomást nem szabad túllépni. A sűrített levegős szerszámot nem szabad robbanásveszélyes, éghető vagy az egészségre ártalmas gázokkal üzemeltetni. Nem alkalmazható emelőként, törő- vagy ütőszerszám- ként. Bármely más felhasználás ellentétes a szerszám rendeltetésével. A nem rendeltetésszerű haszná- lat, a sűrített levegős szerszámon végrehajtott mó- dosítások, illetve a gyártó által nem ellenőrzött és nem engedélyezett módosítások miatt előre nem látható károk keletkezhetnek! A nem rendeltetésszerű használatból eredő mindennemű kárért a felelősség kizárólag a felhasználót terheli. Feltétlenül tartsa be az általánosan elfogadott balesetvédelmi szabályokat, valamint a mellékelt biztonsági tudnivalókat. Saját testi épsége és a sűrített levegős szerszám védelme érdekében tartsa be az ezzel a szimbólummal jelölt szövegré- szekben foglaltakat! FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa át az üzemeltetési útmutatót. FIGYELMEZTETÉS Olvassa át az összes biztonsági tudnivalót és utasítást. A bizton- sági tudnivalók és utasítások betartásának elmu- lasztása elektromos áramütést, tüzet és/vagy súlyos sérüléseket okozhat. Gondosan őrizze meg valamennyi biztonsági tudnivalót és utasítást. Csak ezekkel a dokumentumokkal együtt adja tovább másnak a sűrített levegős szerszámot. - A felhasználónak vagy a felhasználó munkaadó- jának fel kell becsülnie azokat a specifikus kocká- zatokat, amelyek az egyes alkalmazások során felléphetnek. - A biztonsági tudnivalókat beüzemelés, üzemel- tetés, javítások, karbantartások végzése és tarto- zékalkatrészek cseréje előtt, valamint a sűrített levegős szerszám közelében végzendő munka előtt el kell olvasni és meg kell érteni. Ennek elmu- lasztása súlyos testi sérülésekhez vezethet. -A sűrített levegős szerszámot kizárólag képesített és kiképzett kezelőszemélyzet üzemelheti be, állíthatja be és használhatja. -A sűrített levegős szerszámon nem szabad módo- sításokat végrehajtani. A módosítások csökkent- hetik a biztonsági óvintézkedések hatékonyságát, és növelhetik a kezelő veszélyeztetettségét. - Soha ne használjon sérült sűrített levegős szer- számot. Gondosan ápolja a sűrített levegős szer- számokat. Ellenőrizze rendszeresen a mozgó alkatrészek kifogástalan működését és szorulás- mentességét, továbbá azt, hogy vannak-e törött vagy olyan mértékben sérült alkatrészek, hogy azok már a sűrített levegős szerszám működését akadályozzák. Ellenőrizze a táblák és a feliratok hiánytalanságát és olvashatóságát. A sérült részeket a készülék használata előtt javíttassa meg vagy cseréltesse ki. Sok olyan baleset történik, amelyet a sűrített levegős szerszám nem kielégítő karbantartására lehet visszavezetni.

4.1 Kirepülő alkatrészek miatti veszélyek

- Tartozékok vagy a sűrített levegős szerszám törése esetén nagy sebességgel alkatrészek repülhetnek ki. - Üzemeltetéskor, tartozékalkatrészek cseréjekor, valamint s űrített levegős szerszámon végzett javí- tási és karbantartási munkák alkalmával mindig ütésálló szemvédőt kell viselni. A szükséges védelem fokozatát minden használat előtt külön kell megítélni. -Győződjön meg a munkadarab biztos rögzíté- séről. - Alkatrész- vagy tartozékcsere, ill. beállítás, karbantartás vagy tisztítás végzése előtt válassza le a sűrített levegős szerszámot a sűrített levegő tápellátásról. - Ügyeljen arra, hogy más személyeket fenyegető veszélyek se lépjenek fel.

1. Megfelelőségi nyilatkozat

2. Rendeltetésszerű használat

3. Általános biztonsági

4. Különleges biztonsági

4.2 Üzem közben fennálló veszélyek

-A sűrített levegős szerszám mérete, súlya és telje- sítménye miatt a kezelőnek és a karbantartó személyzetnek fizikailag alkalmasnak kell lennie a szerszám biztos használatára. - Ügyeljen arra, hogy biztosan álljon, és az egyen- súlyát mindig tartsa meg. - Kerülje el a véletlenszerű bekapcsolást. A levegő- ellátás kimaradása esetén kapcsolja ki a be-/ kikapcsolóval a sűrített levegős szerszámot. - Viseljen személyi védőfelszerelést és mindig használjon védőszemüveget. A készülék fajtá- jának és alkalmazási területének megfelelő személyi védőfelszerelések, pl. védőkesztyű, védőöltözék, porvédő maszk, csúszásbiztos védőcipő, védősisak vagy hallásvédő viselése csökkenti a sérülések kockázatát, ezért ajánlott.

4.3 Az ismétlődő mozgások okozta veszé-

lyek -Sűrített levegős szerszámmal végzett munka során kellemetlen érzet támadhat a kezekben, karokban, vállakban, nyaki zónában vagy egyéb testrészekben. -A sűrített levegős szerszámmal végzett munkához vegyen fel kényelmes testtartást, ügyeljen a biztonságos tartásra, és kerülje a kedvezőtlen, ill. olyan a testhelyzeteket, amelyekben nehéz az egyensúly megtartása. A kezelőnek hosszú ideig tartó munka közben változtatnia kell a testtartásán, ez segíthet a kelle- metlen következmények és az elfáradás elkerü- lésében. - Ha a felhasználó olyan tüneteket érzékel, mint pl. tartósan rossz közérzet, panaszok, zakatolás, fájdalom, bizsergés, süketség, égető érzés vagy merevség, akkor ne hagyja figyelmen kívül ezeket a figyelmeztető jeleket. A kezelő tájékoztassa ezekről a munkaadóját, és konzultáljon szakkép- zett orvossal.

4.4 Tartozékok és fogyó anyagok okozta

veszélyek - Tartozék rögzítése vagy cseréje előtt válassza le a sűrített levegős szerszámot a levegőellátásról. - Csak olyan tartozékot vagy fogyó anyagot hasz- náljon, amely ehhez a készülékhez készült, és megfelel az ebben az üzemeltetési útmutatóban megadott követelményeknek és adatoknak.

4.5 Veszélyek a munkahelyen

- A munkahelyi sérülések fő okai a megcsúszás, megbotlás és az elesés. Ügyeljen az olyan felüle- tekre, amelyek a sűrített levegős szerszám hasz- nálata folytán csúszóssá válhatnak, ügyeljen továbbá a levegőtömlő miatt fennálló megbotlási veszélyre. - Ismeretlen környezetben óvatosan járjon el. Rejtett veszélyforrást képezhetnek az elektromos kábelek vagy egyéb tápvezetékek. -A sűrített levegős szerszámot nem robbanásve- szélyes légtérben való használatra tervezték, és nem rendelkezik az elektromos áramforrásokkal való érintkezés elleni szigeteléssel.

4.6 Por és gőzök okozta veszélyek

-A sűrített levegős szerszám használatakor kelet- kező porok és gőzök egészségkárosodást (pl. rák, születési rendellenesség, asztma és/vagy bőrbetegség) okozhatnak; ezen veszélyek vonat- kozásában elengedhetetlen a kockázatok felmé- rése és megfelelő szabályozási mechanizmusok életbe léptetése. - A kockázatfelmérésnél figyelembe be kell venni a sűrített levegős szerszám használatakor kelet- kező port és az ekkor esetlegesen felkavarodó egyéb meglevő port is. -A sűrített levegős szerszámot a jelen útmutatóban szereplő ajánlások szerint kell üzemeltetni és karbantartani, hogy a felszabaduló porok és gőzök mennyisége minimumra csökkenjen. - A távozó levegőt úgy kell elvezetni, hogy poros környezetben a por felkavarodása minimumra csökkenjen. -Ha por vagy gőz keletkezik, a fő feladat azok ellen őrzés alatt tartása a felszabadulásuk helyén. - A fogyó anyagokat a jelen útmutató ajánlásainak megfelelően kell kiválasztani, karbantartani és cserélni a por- vagy gőzképződés szükségtelen fokozódásának elkerülése céljából. - Használja a munkaadója utasításainak megfelelő, vagy a munka- és egészségvédelmi előírásokban megkövetelt, légzőszerveket védő berendezé- seket. - Bizonyos anyagokkal végzett munka por és gőz kibocsátását eredményezi, ez potenciálisan robbanékony környezetet hozhat létre.

4.7 Egyéb biztonsági utasítások

-A sűrített levegő komoly sérüléseket okozhat. -Ha a sűrített levegős szerszám nincs haszná- latban, tartozékok cseréje vagy javítási munkák végzése előtt mindig el kell zárni a levegőbeveze- tést, a levegőtömlőt nyomásmentessé kell tenni, és a sűrített levegős szerszámot le kell választani a sűrített levegő bevezetéséről. - Soha ne irányítsa a levegő áramlását önmagára vagy más személyekre. -Az ide-oda vágódó tömlők komoly sérüléseket okozhatnak. Ezért mindig ellenőrizze a tömlők és rögzítőeszközeik sérülésmentes állapotát, és azt, hogy nem oldódtak-e ki. -A sűrített levegős szerszámot gyorscsatlakozóval kell csatlakoztatni a sűrítettlevegő-ellátásra. - Univerzális forgó csatlakozók (körmös csatla- kozók) használata esetén reteszelőcsapokat kell alkalmazni és Whipcheck-tömlőrögzítéseket kell használni védelemként a tömlő és a sű rített levegős szerszám kapcsolatának, illetve a tömlők egymás közötti kapcsolatának megszakadása esetére. - Gondoskodjon arról, hogy ne lépje túl a sűrített levegős szerszámon megadott maximális nyomá- sértéket. -A sűrített levegős szerszámokat soha ne tartsa a tömlőnél fogva.

4.8 További biztonsági tudnivalók

- Tartsa be a kompresszorok és a sűrített levegős szerszámok használatára vonatkozó speciális munkavédelmi és baleset-megelőzési előírásokat.MAGYARhu

- Ügyeljen arra, hogy ne lépje túl a műszaki adatokban megadott maximálisan megengedhető üzemi nyomást. - Ne dolgozzon a szerszámmal olyankor, amikor nem tud koncentrálni. Munka közben figyeljen oda, ügyeljen arra, amit csinál, és meggondoltan dolgozzon a sűrített levegős szerszámmal. Ne használja a szerszámot, ha fáradt, ha kábító- szerek, alkohol vagy gyógyszerek hatása alatt van. A szerszámmal végzett munka közben már egy pillanatnyi figyelmetlenség is komoly sérülé- sekhez vezethet. - Tartsa tisztán és jól megvilágítva a munkaterü- letét. A rendetlen és megvilágítatlan munkaterület baleseteket eredményezhet. - Biztosítsa, hogy a sűrített levegős szerszámokhoz ne férhessenek hozzá gyermekek. - A szabad ég alatt vagy nedves levegőn csak megfelelő védelemmel ellátva szabad tárolni a szerszámot. - Gondoskodjon a sűrített levegős szerszám, kivált- képpen a sűrített levegő csatlakozója és a kezelő- szervek por és szennyezés elleni védelméről. - Alkalmas óvintézkedésekkel védje magát és környezetét a balesetveszélytől. -A sűrített levegős szerszám élelmiszerekhez és gyógyszerekhez való használatra nem alkalmas. - Használata közben a dohányzás, szikraképzés vagy nyílt láng használata tilos. - Feltétlenül ügyeljen a munkatér jó szellőztetésére. - Viseljen védőruházatot, különös tekintettel az aktív szenes szűrővel ellátott légzésvédő beren- dezésre. -A sűrített levegős szerszámot más célra használni tilos. - Óvatosan bánjon az éghető anyagokkal. - Csak kipihent állapotban és kellő figyelemmel lásson munkához. - Soha ne irányítsa a sűrített levegős szerszámot személyekre vagy állatokra. -A sűrített levegőt kizárólag gyorscsatlakozóval csatlakoztassa. - Az üzemi nyomást nyomáscsökkentő vel kell beál- lítani. - Energiaforrásként oxigén vagy éghető gáz nem használható. - Karbantartás vagy hibaelhárítás előtt a készüléket le kell választani a nyomásforrásról. - A tisztítószereket és festékmaradványokat környezetbarát módon kell ártalmatlanítani. -A sűrített levegős szerszám üzeme, illetve karban- tartása és tisztítása közben viseljen mindig az alkalmazáshoz engedélyezett védőfelszerelést! Használjon megfelelő védőkesztyűt, munkaruhá- zatot, szemvédőt és az alkalmazáshoz megfelelő szűrőbetéttel ellátott légzésvédő berendezést! - Fennáll a bevonóanyag vagy tisztítófolyadék injektálásának veszélye (pl. fúvókacsere vagy tisztítás során)! Ez nem kielégítő védőfelszerelés esetén súlyos következményekkel (pl. szövet- vagy szervelhalással, végtag elvesztésével) járhat. Fennáll továbbá a bevonóanyagokkal, illetve tisztítófolyadékokkal kapcsolatban a belé- legzés, az érintkezés és az elnyelődés veszélye. Ezért mindig biztosítsa a kielégítő mesterséges vagy természetes szellőzést! - Robbanásveszélyes légkörben ne használja. Ne munkáljon meg olyan anyagokat, amelyek robba- násveszélyes légkör létrehozására képesek. Győződjön meg róla, hogy csak megfelelő sűrített levegő kerül alkalmazásra! Ebben az üzemeltetési útmutatóban az egyes in- formációkat az alábbi jelöléssel láttuk el: Veszély! Személyi sérülés vagy környezeti kár keletkezhet. Figyelem. Anyagi károk keletkezhetnek.

4.9 Szimbólumok a sűrített levegős szerszá-

mon Üzembe helyezés előtt olvassa el a kezelési útmutatót. Viseljen szemvédőt Viseljen hallásvéd ő eszközt Lásd a 2. oldalt. 1Szórófúvóka * 2 Alvázvédelemhez, ill. szóróanyaghoz való szórófúvóka * 3 Ellenanya * 4 Üregvédelemhez való szórótömlő * 5Működtető kar 61/4” méretű karmantyú * 7 Koptatóanyag-tartály * 8Szóróanyagtartály * 9Szívócső *

6.1 Első üzemeltetés előtt

Csavarozza be a karmantyút (6).

6.2 A sűrített levegős szerszám előkészítése

SSP 1000 Csavarja le a koptatóanyag-tartályt (7), töltse fel koptatóanyaggal és csavarja fel ismét ütközésig. SPP 1000: A sűrített levegős szerszámot gyorscsatlakozóval kell csatlakoztatni a sűrítettlevegő-ellátásra. Működtesse a működtető kart (5). Hüvelykujjával ellenőrizze a szívócsövön a vákuumot. Csavarja rá a szórófúvókát (2), amíg a pisztoly optimálisan szív. Biztosítsa ezt a helyzetet az ellenanyával (3). UBS 1000: Alvázvádelem

Helyezze fel a szórófúvókát (2). Csavarjon be egy kereskedelemben kapható (40 mm-es zsinórme- nettel ellátott) alvázvédőanyag- patront.

6. ÜzemeltetésMAGYAR hu

Üregvédelem: Távolítsa el a fúvókát (2). Csavarja fel a helyére ütközésig a készülékkel együtt szállított szórótömlőt (4).

6.3 A sűrített levegős szerszám beállítása

(csak az SSP 1000 esetén) A szórófúvóka szóróhatása a munkadarabnak és a levegő nyomásának megfelelően változtatható.

1. Lazítsa meg az ellenanyát (3).

2. Elfordítással állítsa be a szórófúvókát (1).

Rögzítse a beállítást az ellenanyával (3).

6.4 A sűrített levegős szerszám használata

A sűrített levegős szerszám teljes teljesítményének kihasználásához mindig legalább 10 mm belső átmérőjű sűrítettlevegő-tömlőket használjon. Túl kis belső átmérő esetén lényegesen csökkenhet a teljesítmény. Figyelem. A sűrítettlevegő-vezeték nem tar- talmazhat kondenzvizet. Figyelem. A felhasznált sűrített levegő le- gyen tiszta, kondenzátumtól és olajtól men- tes.

1. Állítsa be az üzemi nyomást (a levegőbemene-

ten mérve a sűrített levegős szerszám bekap- csolt állapotában). A megengedett maximális üzemi nyomást lásd a „Műszaki adatok“ c. feje- zetben.

2. Készítse elő a sűrített levegős szerszámot.

Lásd a 6.2. fejezetet.

3. A sűrített levegős szerszámot gyorscsatlakozó-

val kell csatlakoztatni a sűrítettlevegő-ellátásra.

kart (5) működtetve helyezze üzembe a sűrített levegős szerszámot. (csak az SSP 1000 esetén)

5. Állítsa be a sűrített levegős szerszámot. Lásd a

6. A sűrített levegős szerszám és a munkadarab

közötti távolság nem lehet nagyobb 20 cm-nél.

Veszély! A szerszámon végzendő minden munka előtt válassza le a sűrített levegő csat- lakozását. Veszély! A jelen fejezetben leírtakon túlmenő javítási vagy karbantartási munkákat csak szakember végezheti. A munka befejezése után alkalmas tisztítószerrel meg kel tisztítani a sűrített levegős szerszámot, különös tekintettel a szívócsőre és a szórófúvókára, ill. a szórótömlőre. Tanácsoljuk, hogy csatlakoz- tasson tisztítószerrel töltött tartályt a sűrített levegős szerszámra és alacsony nyomás mellett öblítse át vele. A tisztítószert zárt tartályba engedje vissza, hogy újra fel legyen fogva és feleslegesen ne kelet- kezhessenek gőzök. A szórópisztoly működtető karjának szelepcsapját és forgáspontját minden tisztítás után be kell olajozni. Sűrített levegős készü- léket csak száraz helyen tárolja. Váratlan dugulás vagy nem tiszta szóráskép ese- tén tisztítsa meg a fúvókát. - A megtisztított sűrített levegős szerszám a követ- kező használat során problémamentes kezelést tesz lehetővé. -A sűrített levegős szerszámot használat után azonnal különös gondossággal tisztítsa meg. Veszély! Ne használjon szénhidrogén- tartalmú halogén oldószereket (1.1.1 triklór- metil, etil-klorid stb.) mert ezek kémiai reakcióba lépnek a sűrített levegős szerszám egyes anyaga- ival és veszélyes reakciók alakulhatnak ki. Figyelem. Ne helyezze oldószerbe a sűrített levegős szerszámot teljesen. - A mozgó alkatrészeket rendszeresen meg kell olajozni. - Ha a tisztítás során a fúvókát eltávolítják, akkor a menetet és a tömítést is enyhén be kell kenni zsírral. Ne használjon szilikontartalmú kenő- anyagot. -Sűrített levegős szerszámait és készülékeit csak száraz helyen tárolja. - Rendszeres karbantartással gondoskodjon sűrí- tett levegős szerszám biztonságáról. - Ellenőrizze a csavarkötések szoros állapotát, szükség esetén húzza meg őket szorosra. - Kerülje az érintkezést a szerszámon lerakódott veszélyes anyagokkal. Viseljen alkalmas személyi védőfelszerelést, és a karbantartás előtt megfelelő intézkedésekkel távolítsa el a veszé- lyes anyagokat.

Csak eredeti Metabo tartozékokat használjon. Csak olyan tartozékot használjon, amely ehhez a sűrített levegős szerszámhoz készült, és megfelel az ebben az üzemeltetési útmutatóban megadott követelményeknek és adatoknak. A szórófúvóka és a szórótömlő kopó alkatrészek. Ezért mindig ajánlatos tartalék készenlétben tartása. A teljes tartozékprogram a www.metabo.com honlapon vagy a katalógusban található. Veszély! A sűrített levegős szerszámokon csak szakemberek végezhetnek javításokat eredeti Metabo pótalkatrészekkel! A javításra szoruló Metabo sűrített levegős szerszá- mokkal forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com oldalon találja. A pótalkatrészek listája letölthető a www.metabo.com oldalról. A kiöregedett sűrített levegős szerszámok, csoma- golások és tartozékok környezetbarát ártalmatlaní- tásával és újrahasznosításával kapcsolatban tartsa

7. Tisztítás, karbantartás és

10. KörnyezetvédelemMAGYARhu

be a helyi előírásokat. Tilos a személyek és a környezet épségének veszélyeztetése. Az adatok értelmezését lásd a 3. oldalon. A változtatás jogát a műszaki fejlesztés érdekében fenntartjuk.

max. = maximálisan megengedett üzemi nyomás p=üzemi nyomás

=tömlőátmérő (belső) C=csatlakozómenet A=méretek: hossz x szélesség x magasság m=súly A fenti adatok (a mindenkor érvényben levő szabványoknak megfelelően) tűréssel rendelkeznek. Kibocsátási értékek Ezek az értékek lehetővé teszik a szerszám kibocsátási jellemzőinek becslését, ill. különböző szerszámok összehasonlítását. Az alkalmazási feltételektől, a szerszám állapotától vagy a használt betétszerszámoktól függően a tényleges környezeti terhelés nagyobb vagy kisebb is lehet. A becs- léshez vegye figyelembe a munkaszüneteket és az alacsonyabb környezeti terheléssel járó fázisokat is. A megfelelően korrigált becsült értékek alapján írjon elő védőintézkedéseket a felhasználó számára, illetve hozzon szervezési intézkedéseket. Vibráció (a gyorsulás súlyozott effektív értéke; EN 28927):

= rezgéskibocsátási érték

=mérési bizonytalanság (rezgés) Hangszint (EN ISO 14462)

=hangteljesítményszint

= mérési bizonytalanság Viseljen hallásvédő eszközt!
