Producttype	Pneumatische beitelhamer
Merk	Metabo
Model	MHS 5050 SET
Conform gebruik	Beitelen, bikken in metselwerk en steen, platen scheiden, verwijderen van klinknagels, vaste schroeven of moeren
Voeding	Perslucht
Maximale werkdruk	6,2 bar
Luchtverbruik	370 l/min
Beitelbevestiging	Zeskant 10 mm
Slagfrequentie	2000 min⁻¹
Slag	89 mm
Aanbevolen binnendiameter slang	10 mm
Persluchtaansluiting	1/4"
Geluidsvermogensniveau (LWA)	112,8 dB(A)
Geluidsdrukniveau (LPA)	101,8 dB(A)
Trillingen (gewogen effectieve waarde)	5,75 m/s² (onzekerheid K < 2,5 m/s²)
Afmetingen (L x B x H) apparaat	270 x 57 x 175 mm
Gewicht apparaat (zonder verpakking)	1,94 kg
Meegeleverde uitrusting	Snelspanhouder, beitels (3 stuks), 1/4" inzetstukken, transportkoffer, veiligheidsbril, gebruiksaanwijzing
Beschikbare accessoires	Pneumatische olie (ref. 090 100 8540), smeerapparaat (ref. 090 105 4584), draaikoppeling DKG 1/4" (ref. 090 106 0991)
Onderhoud	Handmatige smering elke 15 minuten continu gebruik met 3 tot 5 druppels pneumatische olie
Veiligheidsinstructies	Draag gehoorbescherming, veiligheidsbril, handschoenen, stofmasker; veiligheidsschoenen en helm voor bikwerkzaamheden
Reparaties	Uitsluitend toevertrouwen aan een gespecialiseerde elektricien; neem contact op met de Metabo-klantenservice
Milieubescherming	Verpakking 100% recyclebaar; gebruikte machine en accessoires recycleren

Veelgestelde vragen - MHS 5050 SET METABO

Hoe installeer ik de beitel op de pneumatische beitelhamer Metabo MHS 5050?

Schroef de snelspanhouder op de beitelhamer. Plaats de beitel in de houder en draai vast. Om de beitel te verwijderen, trek de spanring van de houder terug en verwijder de beitel.

Welke persluchtdruk gebruiken voor de schroefmachine Metabo MHS 5050?

De maximale werkdruk is 6,2 bar. Gebruik een drukregelaar om de druk in te stellen en overschrijd deze waarde nooit. De aanbevolen druk is doorgaans rond 6,2 bar.

Welk type olie gebruiken om het gereedschap te smeren?

Gebruik speciale pneumatische olie (ref. Metabo 090 100 8540). Breng elke 15 minuten continu gebruik 3 tot 5 druppels in de persluchtaansluiting.

Welke beschermingsuitrusting moet ik dragen?

Draag gehoorbescherming, veiligheidsbril, handschoenen en een stofmasker. Voeg voor bikwerkzaamheden veiligheidsschoenen en een helm toe.

Hoe sluit ik het gereedschap aan op de compressor?

Sluit de persluchtslang (binnendiameter 10 mm) aan op de 1/4" snelkoppeling van het gereedschap. Zorg ervoor dat de druk correct is ingesteld voordat u aansluit.

Kan het gereedschap worden gebruikt om te schroeven?

Nee, dit gereedschap is een pneumatische beitelhamer ontworpen voor beitelen, bikken, platen scheiden en het verwijderen van klinknagels of vaste schroeven. Het is niet geschikt voor schroeven.

Hoe onderhoud ik de schroefmachine Metabo MHS 5050?

Koppel voor onderhoud de luchtaanvoer los. Smeer regelmatig met pneumatische olie. Controleer schroefverbindingen en draai ze indien nodig aan. Bewaar het gereedschap niet op een vochtige plaats.

Welke accessoires zijn beschikbaar voor dit gereedschap?

De accessoires omvatten pneumatische olie (0,5 L), een nasmeerapparaat (R1/4") en een draaibare luchtingangskoppeling DKG 1/4". Raadpleeg de referenties in de handleiding.

Wat te doen bij een storing of defect?

Repareer het gereedschap niet zelf. Laat het repareren door een gespecialiseerde elektricien of stuur het naar een Metabo-vestiging met een beschrijving van het defect.

Wat zijn de afmetingen en het gewicht van het apparaat?

Het apparaat meet 270 x 57 x 175 mm en weegt 1,94 kg (zonder verpakking). De transportkoffer meet 440 x 85 x 300 mm en het totale gewicht met verpakking is 4,4 kg.

GEBRUIKSAANWIJZING MHS 5050 SET METABO

NL Origineel gebruikaanwijzing....15

Wij verklaren als enige verantwoordelijke, dat dit product in overeenstemming is met de volgende normen* conform de bepalingen van de richtlijnen**

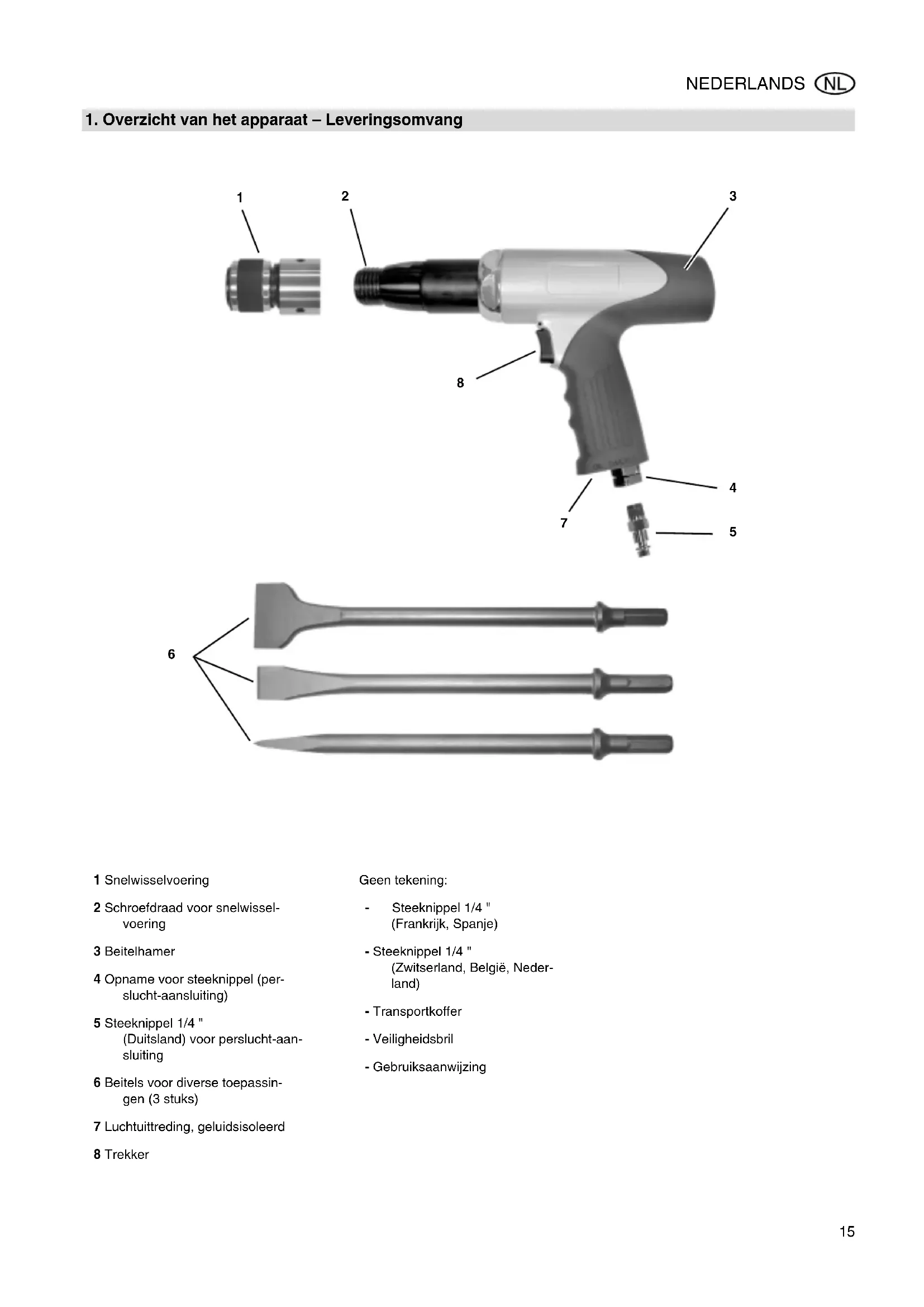

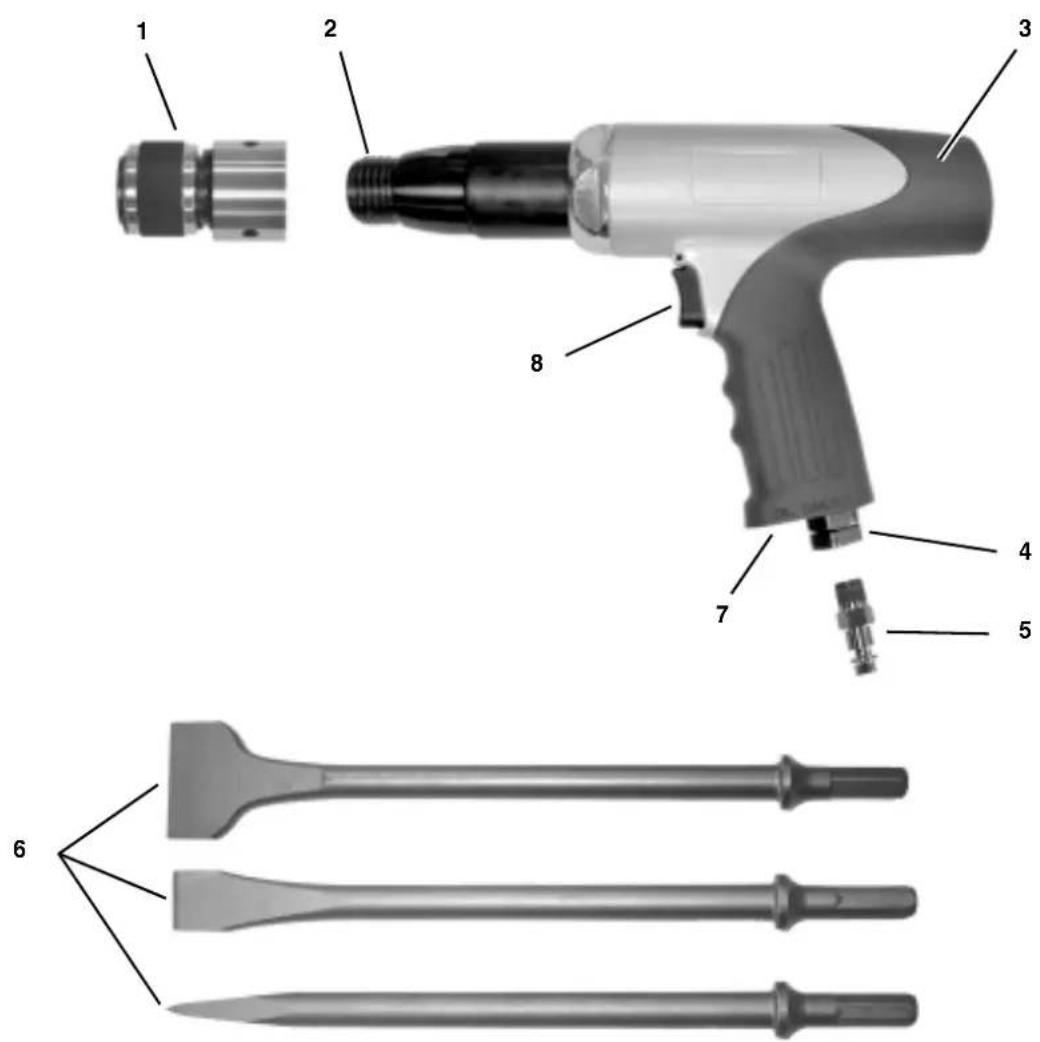

1. Overzicht van het apparaat – Leveringsomvang

1 Snelwisselvoering
2 Schroefdraad voor snelwisselvoering
3 Beitelhamer
4 Opname voor steeknippel (per-slucht-aansluiting)
5 Steeknippel 1/4 " (Duitsland) voor perslucht-aan- sluiting
6 Beitels voor diverse toepassingen (3 stuks)
7 Luchtuittreding, geluidsisoleerd
8 Trekker

Geen tekening:

• Steeknippel 1/4 "(Frankrijk, Spanje)
• Steeknippel 1/4 " (Zwitserland, België, Nederland)
• Transportkoffer
• Veiligheidsbril
• Gebruiksaanwijzing

Inhoudstafel

1. Overzicht van het apparaat – Leveringsomvang ....15

2. Lees dit eerst!......16

3. Veiligheid....16

3.1 Voorgeschreven gebruik van het systeem.... 16

3.2 Algemene veiligheidsinstructies......16

3.3 Symbolen op het toestel .....17

1. Bediening.....17

4.1 Vóór het eerste bedrijf......17

4.2 Beitel aanbrengen....17

4.3 Persluchtaansluiting .....17

4.4 Beitelen ....17

1. Service en onderhoud .....17

2. Beschikbare accessoires .....17

3. Reparatie....17

4. Milieubescherming .....17

5. Technische gegevens......18

2. Lees dit eerst!

Deze gebruiksaanwijzing werd zo vervaardigd, dat u snel en veilig met uw gereedschap kunt werken. Hier een kleine wegwijzer, hoe u deze gebruiksaanwijzing dient te lezen:

• Lees deze gebruiksaanwijzing vóór de ingebruikneming geheel door Besteed daarbij vooral aandacht aan het hoofdstuk „veiligheidsvoorschriften”.
• Als u bij het uitpakken van het apparaat transportschade vaststelt, dan moet u daar onmiddellijk uw leverancier van op de hoogte stellen. Neem het gereedschap niet in bedrijf!
• Deze gebruiksaanwijzing richt zich aan personen met technische basiskennis in de omgang met gereedschap zoals het hier beschreven. Indien u generlei ervaring met zulk gereedschap heeft, dient u eerst beroep te doen op de hulp van ervaren personen.
• Bewaar alle met dit gereedschap geleverde documenten op, opdat u zich desgewenst kunt informeren. Bewaar het koopbewijs voor mogelijke garantiegevallen op.
• Als u het gereedschap verleent of verkoopt, geef dan alle meegeleverde documenten mee.

Voor schade die ontstaat, omdat deze gebruiksaanwijzing niet werd opgevolgd, overneemt de fabrikant geen aansprakelijkheid.

De informaties in deze gebruiksaanwijzing zijn op de volgende manier gekenmerkt:

Gevaar! Waarschuwing voor lichamelijk letsel of milieuschade.

Attentie! Waarschuwing voor materiële schade.

Opmerking: aanvullende informaties.

• Getallen in afbeeldingen (1, 2, 3, ...)
• kenmerkenafzonderlijke delen;
• zijn dørlopend genummerd.
• Handelingsinstructies, waarbij op de volgorde dient te worden gelet, zijn doorgenummerd.
• Handelingsinstructies met willekeurige volgorde zijn met een punt gekenmerkt.
• Opsommingen zijn met een streep gekenmerkt.

3. Veiligheid

3.1 Voorgeschreven gebruik van het systeem

Dit apparaat is bedoeld voor volgende doeleinden: gaten uitbeitelen in metselwerk en steen, platen breken, nieten of vastzittende schroeven afbikken, vastzittende moeren openbreken, bouten uitdrijven.

Dit apparaat mag enkel worden gebruikt met beitels die voor perslucht-beitelhamers geschikt zijn (diameter opname zie Technische gegevens).

Dit apparaat mag enkel door een per-sluchtcompressor worden aangedreven. De maximaal toegelaten werkdruk vermeld in de technische gegevens mag niet worden overschreden. Dit apparaat mag niet met explosieve, brandbare of schadelijke gassen worden aangedreven.

Elk ander gebruik is verboden. Niet toe- gelaten gebruik, wijzigingen aan het apparaat of het gebruik van onderdelen die niet door de fabrikant goedgekeurd zijn, kunnen onvoorspelbaar persoonlijk letsel veroorzaken!

3.2 Algemene veiligheidsin- structies

- Houdt u zich bij gebruik van dit gereedschap aan de volgende veiligheidsvoorschriften om gevaar voor personen of materiële schade te voorkomen.

• Houd rekening met de bijzondere veiligheidsinstructies in de desbetreffende hoofdstukken.
• Houdt u zich eventueel aan de bijzondere wettelijke maatregelen ter bescherming van de werknemer of de ongevallenpreventievoorschriften inzake de omgang met compressoren en persluchtgereedschap.
• Dit apparaat mag enkel worden bediend door personen die deze gebruiksaanwijzing hebben gelezen en begrepen, en zich bewust zijn van de gevaren bij de omgang met dit apparaat. Personen onder 18 jaar mogen dit apparaat uitsluitend in het kader van een beroepsopleiding onder toezicht van een leraar gebruiken.

Algemene gevaren!

• Houd uw werkplek in orde – een wanordelijke werkplek kan ongevalen tot gevolg hebben.
• Wees aandachtig. Gebruik dit gereedschap niet, wanneer u niet geconcentreerd bent.
• Houd kinderen en andere personen van het arbeidsbereik vandaan.
• Bewaar persluchtgereedschap voor kinderen ontoegankelijk op.
• Sluit dit gereedschap uitsluitend via een snelkoppeling aan op een compressor.
• Bewerk geen de gezondheid bedreigende stoffen.
• Bij het werken met het werktuig kan vonkenslag ontstaan. Gebruik het werktuig niet in de buurt van brandbare materialen, vloeistoffen of gassen.
• Raak de beitel tijdens de werkzaamheden niet aan.
• Scheidt het toestel van de perslucht-aansluiting alvorens u:

- beites vervangt,

- stomgen verhelpt of

- wanreer het werktuig zonder toe- zicht is.

Gevaar door ontoereikende onlijke veiligheidsuitrusting!

- Draag persoonlijke veiligheidsuitrusting:

• geluidsbescherming,
• veilgheidsbril,
• veilgheidshandschoenen,
• stofmasker (bij stofverwaardigende werkzaamheden).

- Draag tijdens het uitbeitelen ook veiligheidsschoenen en een veiligheidshelm.

Gevaar door gebreken aan het toestel!

- Voer nooit zelf reparaties aan het gereedschap uit! Reparaties van compressoren, drukvaten en persluchtgereedschap mogen uitsluitend door gekwalificeerd personeel uitgevoerd worden.

Gevaar door trilling!

- Trilling kan op het geheel lichaam en vooral op armen en handen worden overgebracht. Zeer sterke trillingen alsook permanente trilling kan zenuw- en vatzieken veroorzaken.

Attentie!

• Bescherm het toestel, vooral de persluchtaansluiting en de bedieningselementen tegen stof en vuil.
• Vergewis u ervan dat de maximaal toegelaten werkdruk vermeld in de technische gegevens niet overschreden wordt.
  De arbeidsdruk moet via een drukverlager worden ingesteld.
• Zorg dat u dit gereedschap niet overbelast – gebruik dit gereedschap uitsluitend binnen het vermogensbereik dat in de technische gegevens vermeld wordt.
• Het werktuig alleen kort in de leeg-loop laten draaien.

3.3 Symbolen op het toestel

Gevaar!

Veronachtzaming van de volgende waarschuwingen kan tot zware verwondingen of materiële schade leiden.

Gebruiksaanwijzing lezen.

Oordoppen dragen.

Veiligheidsbril dragen.

4. Bediening

4.1 Vóór het eerste bedrijf

• Steeknippel inschroeven.

4.2 Beitel aanbrengen

1. Zoek een geschikte beitel (9) uit.

9 10

1. Snelwisselvoering (10) op de beitelhamer schroeven.
2. Beitel in de snelwisselvoering inzetten

Beitel verwijderen

- Spanring van de snelwisselvoering (10) terugtrekken en beitel aftrekken.

4.3 Persluchtaansluiting

Attentie!

Opdat dit toestel lang gebruiksklaar blijft, moet het voldoende met pneumatische olie worden verzorgd. Dit kan als volgt gebeuren:

• Via de onderhoudsmodule op de compressor.
• Via een aanbouwsmeerpot die in de persluchtleiding of direct op het persluchtapparaat is geïnstalleerd.
• Doe per 15 bedrijfsminuten (langdurig gebruik) ca. 3 tot 5 druppels pneumatische olie met de hand in de persluchtaansluiting.
• Stel de werkdruk op de compressor in (maximaal toegelaten werkdruk zie Technische gegevens).
• Sluit de persluchtaansluiting (snelkoppeling) van de compressor aan.

4.4 Beitelen

Gevaar door ontoereikende persoonlijke veiligheidsuitrusting!

• Draag persoonlijke veiligheidsuitrusting:
• geluidsbescherming,
• veilgheidsbril,
  – veilgheidshandschoenen,
• stofmasker (bij stofvervaardigende werkzaamheden).

• Draag tijdens het uitbeitelen ook veiligheidsschoenen en een veiligheidshelm.

• Zet de beitel aan.

• Inschakelen: aftrekhendel bedienen.
  Uitschakelen: aftrekhendel loslaten.

5. Service en onderhoud

Gevaar!

Koppel de persluchtaansluiting los vóór alle werkzaamheden aan het gereedschap.

Service en/of onderhoudswerkzaam- heden die niet in dit hoofdstuk beschreven staan mogen uitsluitend door vaklui uitgevoerd worden.

• Controleer of de schroefverbindingen vast zitten, en draai ze vast indien nodig.
• Wanneer het werktuig niet door een onderhoudseenheid of een leidingolieer wordt gesmeerd, per 15 bedrijfsminuten (continu inzet) ongeveer 3 tot 5 druppels pneumatische olie van hand in de perslucht-aansluiting geven.
• Bewaar het gereedschap niet onbeschermd in de open lucht of in een vochtige omgeving.

6. Beschikbare accessoires

• Pneumatische olie 0,5 l speciale olie voor persluchtgereedschap, onderhoudsmodules en aanbouwsmeerpotten. Art.-nr. 090 100 8540
• Aanbouwoliemachine R1/4" inwendige schroefdraad Ter installatie direct aan persluchtwerktuigen. Steeds zichtbaar oliepeil dankzij het peilglas. Art.-nr. 090 105 4584
• Draai-kip-luchtinlaatgewricht DKG 1/4" Ter installatie direct aan perslucht- werktuigen. Verbeterde beweeglijk- heid bij de inzet van werktuige. Art.-nr. 090 106 0991

7. Reparatie

Gevaar!

Reparaties aan persluchtgereedschap mogen uitsluitend door vakmensen worden uitgevoerd!

De persluchtmachines kunnen voor reparatie verzonden worden naar de Service-vestiging in uw land. Het adres vindt u terug bij de lijst met onderdelen.

Geef bij inzending voor reparatie een omschrijving van het vastgestelde defect.

Het verpakkingsmateriaal van de machine is 100 % recycleerbar.

Afgedankte machines en accessoires bevatten grote hoeveelheden waardevolle grond- en kunststoffen die eveneens gerecycleerd kunnen worden.

De gebruiksaanwijzing werd op chloorvrij gebleekt papier gedrukt.

1. Technische gegevens

		MHS 5000 Set M	HS 5050 Set
Maximaal toegelaten werkdruk	bar	6,2	6,2
Benodigd luchtvolume l/min 330 370
Beitelopname (zeskant) mm 10 10
Slagfrequentie min	-1 2900 2000
Slag mm 67 89
Aanbevolen slangdiameter (binnen) mm 10 10
Luchtaansluiting	"	1/4	1/4
Trilling (geschatte effectieve waarde van de versnelling)	m/s ^2	4,84	5,75
Onzekerheid K	m/s ^2	<2,5	<2,5
EN ISO 15744
Geluidsdrukniveau LWA	dB (A)	107,3	112,8
Geluidsdruknivau LPA	dB (A)	96,3	101,8
Onzekerheid K	dB (A)	4	4
Afmetingen (lengte x breedte x hoogte)
Toestel	mm	220 x 57 x 175	270 x 57 x 175
Koffer	mm	440 x 85 x 300	440 x 85 x 300
Gewicht: toestel zonder verpakking	kg	1,73	1,94
Toestel met verpakking	kg	4,1	4,4
