Produkttyp	Drucklufthammer
Marke	Metabo
Modell	MHS 5050 SET
Bestimmungsgemäße Verwendung	Meißeln, Stemmen in Mauerwerk und Stein, Blechtrennen, Entfernen von Nieten, festen Schrauben oder Muttern
Versorgung	Druckluft
Maximaler Arbeitsdruck	6,2 bar
Luftverbrauch	370 l/min
Meißelaufnahme	Sechskant 10 mm
Schlagfrequenz	2000 min⁻¹
Hub	89 mm
Empfohlener Schlauchinnendurchmesser	10 mm
Druckluftanschluss	1/4\"
Schallleistungspegel (LWA)	112,8 dB(A)
Schalldruckpegel (LPA)	101,8 dB(A)
Vibrationen (gewichteter Effektivwert)	5,75 m/s² (Unsicherheit K < 2,5 m/s²)
Abmessungen (L x B x H) des Geräts	270 x 57 x 175 mm
Gewicht des Geräts (ohne Verpackung)	1,94 kg
Lieferumfang	Schnellspannfutter, Meißel (3 Stück), 1/4\"-Einsätze, Transportkoffer, Schutzbrille, Bedienungsanleitung
Verfügbares Zubehör	Druckluftöl (Art.-Nr. 090 100 8540), Öler (Art.-Nr. 090 105 4584), Drehgelenk DKG 1/4\" (Art.-Nr. 090 106 0991)
Wartung	Manuelle Schmierung alle 15 Minuten Dauerbetrieb mit 3-5 Tropfen Druckluftöl
Sicherheitshinweise	Gehörschutz, Schutzbrille, Handschuhe, Staubmaske tragen; Sicherheitsschuhe und Helm beim Stemmen
Reparaturen	Nur von einem Fachmann durchführen lassen; Metabo-Kundendienst kontaktieren
Umweltschutz	Verpackung 100 % recycelbar; Maschine und gebrauchtes Zubehör recyceln

Häufig gestellte Fragen - MHS 5050 SET METABO

Wie installiere ich den Meißel am Drucklufthammer Metabo MHS 5050?

Schrauben Sie das Schnellspannfutter auf den Drucklufthammer. Setzen Sie den Meißel in das Futter ein und ziehen Sie es fest. Zum Entfernen des Meißels ziehen Sie den Spannring des Futters zurück und entnehmen den Meißel.

Welchen Druckluftdruck sollte ich für den Metabo MHS 5050 verwenden?

Der maximale Arbeitsdruck beträgt 6,2 bar. Verwenden Sie einen Druckminderer, um den Druck einzustellen, und überschreiten Sie diesen Wert niemals. Der empfohlene Druck liegt in der Regel bei etwa 6,2 bar.

Welches Öl sollte ich zur Schmierung des Werkzeugs verwenden?

Verwenden Sie spezielles Druckluftöl (Art.-Nr. Metabo 090 100 8540). Geben Sie alle 15 Minuten Dauerbetrieb 3-5 Tropfen in den Druckluftanschluss.

Welche Schutzausrüstung muss ich tragen?

Tragen Sie einen Gehörschutz, eine Schutzbrille, Handschuhe und eine Staubmaske. Bei Stemmarbeiten zusätzlich Sicherheitsschuhe und einen Helm.

Wie schließe ich das Werkzeug an den Kompressor an?

Schließen Sie den Druckluftschlauch (Innendurchmesser 10 mm) an den Schnellkuppler 1/4" des Werkzeugs an. Stellen Sie sicher, dass der Druck vor dem Anschließen richtig eingestellt ist.

Kann das Werkzeug zum Schrauben verwendet werden?

Nein, dieses Werkzeug ist ein Drucklufthammer, der für Meißeln, Stemmen, Blechtrennen und Entfernen von Nieten oder festsitzenden Schrauben ausgelegt ist. Es ist nicht zum Schrauben geeignet.

Wie warte ich den Metabo MHS 5050?

Trennen Sie vor jeder Wartung die Luftzufuhr. Schmieren Sie regelmäßig mit Druckluftöl. Überprüfen Sie die Schraubverbindungen und ziehen Sie sie bei Bedarf nach. Lagern Sie das Werkzeug nicht an einem feuchten Ort.

Welches Zubehör ist für dieses Werkzeug erhältlich?

Das Zubehör umfasst Druckluftöl (0,5 L), einen nachrüstbaren Öler (R1/4") und ein Drehgelenk DKG 1/4". Entnehmen Sie die Referenzen der Bedienungsanleitung.

Was tun bei einer Störung oder Fehlfunktion?

Reparieren Sie das Werkzeug nicht selbst. Überlassen Sie es einem Fachmann oder senden Sie es mit einer Fehlerbeschreibung an eine Metabo-Filiale.

Welche Abmessungen und welches Gewicht hat das Gerät?

Das Gerät misst 270 x 57 x 175 mm und wiegt 1,94 kg (ohne Verpackung). Der Transportkoffer misst 440 x 85 x 300 mm und das Gesamtgewicht mit Verpackung beträgt 4,4 kg.

BEDIENUNGSANLEITUNG MHS 5050 SET METABO

Originalbetriebsanleitung 3

Wir erklären in alleiniger Verantwortlichkeit, daß dieses Produkt mit den folgenden Normen übereinstimmt* gemäß den Bestimmungen der Richtlinien**

F FRANÇAISVNL NEDERLANDS

DECLARATION DE CONFORMITEVCONFORMITEITSVERKLARING

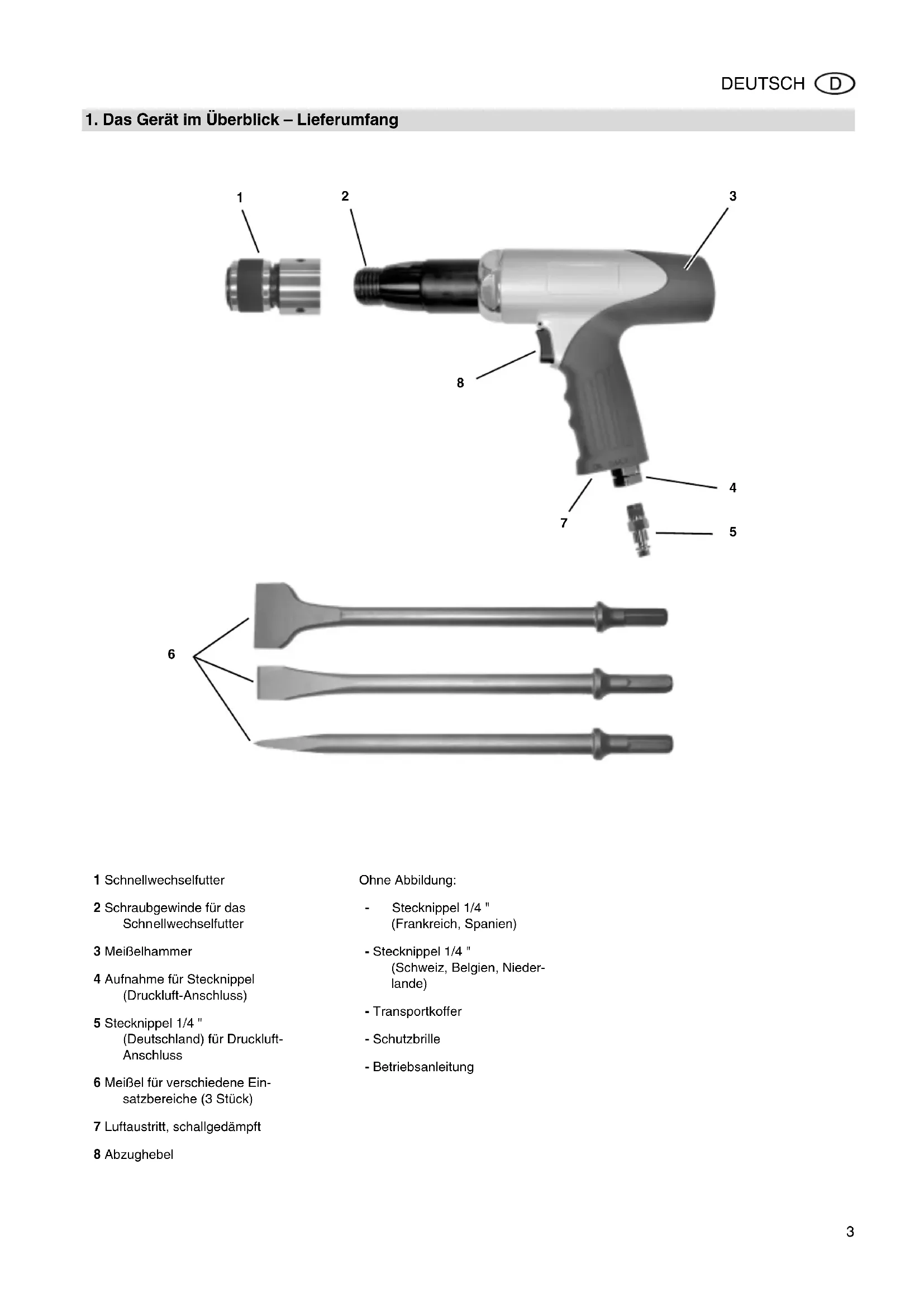

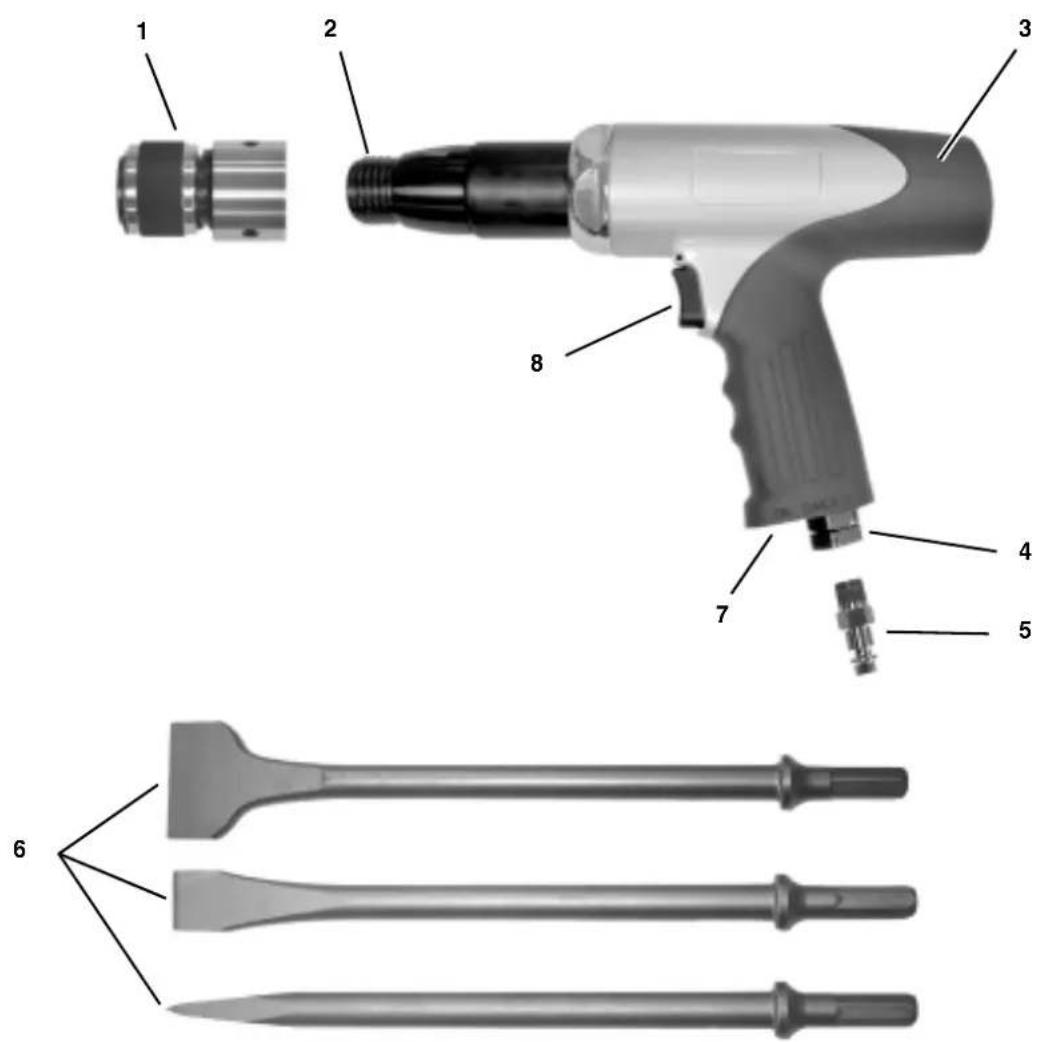

1. Das Gerät im Überblick – Lieferumfang

1 Schnellwechselfutter
2 Schraubgewinde für das Schnellwechselfutter
3 Meißelhammer
4 Aufnahme für Stecknippel (Druckluft-Anschluss)
5 Stecknippel 1/4 " (Deutschland) für Druckluft- Anschluss
6 Meißel für verschiedene Ein- satzbereiche (3 Stück)
7 Luftaustritt, schallgedämpft
8 Abzughebel

Ohne Abbildung:

• Stecknippel 1/4 "(Frankreich, Spanien)
• Stecknippel 1/4 " (Schweiz, Belgien, Nieder- lande)
• Transportkoffer
• Schutzbrille
• Betriebsanleitung

Inhaltsverzeichnis

1. Das Gerät im Überblick – Lieferumfang......3

2. Zuerst lesen!......4

3. Sicherheit......4

3.1 Bestimmungsgemäße Verwendung ....4

3.2 Allgemeine Sicherheitshinweise.....4

3.3 Symbole auf dem Gerät ....5

1. Betrieb......5

4.1 Vor dem ersten Betrieb ....5

4.2 Meißel einsetzen ....5

4.3 Druckluftanschluss ....5

4.4 Meißeln....5

1. Wartung und Pflege ....5

2. Lieferbares Zubehör......5

3. Reparatur ....5

4. Umweltschutz ....5

5. Technische Daten......6

2. Zuerst lesen!

Diese Betriebsanleitung wurde so erstellt, dass Sie schnell und sicher mit Ihrem Werkzeug arbeiten können. Hier ein kleiner Wegweiser, wie Sie diese Betriebsanleitung lesen sollten:

• Lesen Sie diese Betriebsanleitung vor der Inbetriebnahme ganz durch. Beachten Sie insbesondere die Sicherheitshinweise.
• Wenn Sie beim Auspacken einen Transportschaden feststellen, benachrichtigen Sie umgehend Ihren Händler. Nehmen Sie das Werkzeug nicht in Betrieb!
• Diese Betriebsanleitung richtet sich an Personen mit technischen Grundkenntnissen im Umgang mit Werkzeugen wie dem hier beschriebenen. Wenn Sie keinerlei Erfahrung mit solchen Werkzeugen haben, sollten Sie zunächst die Hilfe von erfahrenen Personen in Anspruch nehmen.
• Bewahren Sie alle mit diesem Werkzeug gelieferten Unterlagen auf, damit Sie sich bei Bedarf informieren können. Bewahren Sie den Kaufbeleg für eventuelle Garantiefälle auf.
• Wenn Sie das Werkzeug einmal verleihen oder verkaufen, geben Sie alle mitgelieferten Unterlagen mit.

Für Schäden, die entstehen, weil diese Betriebsanleitung nicht beachtet wurde, übernimmt der Hersteller keine Haftung.

Die Informationen in dieser Betriebsanleitung sind wie folgt gekennzeichnet:

Gefahr!

Warnung vor Personenschäden oder Umweltschäden.

Achtung!

Warnung vor Sach- schäden.

Hinweis:

Ergänzende Informationen.

– Zahlen in Abbildungen (1, 2, 3, ...)

• kennzeichnen Einzelteile;

• sind fortlaufend durchnummeriert.

• Handlungsanweisungen, bei denen die Reihenfolge beachtet werden muss, sind durchnummeriert.

• Handlungsanweisungen mit beliebiger Reihenfolge sind mit einem Punkt gekennzeichnet.
• Auflistungen sind mit einem Strich gekennzeichnet.

3. Sicherheit

3.1 Bestimmungsgemäße Verwendung

Dieses Gerät ist für folgende Zwecke bestimmt: Stemmarbeiten in Mauerwerk und Stein, Trennen von Blechen, Abschlagen von Nieten oder festsitzenden Schrauben, Sprengen von festsitzenden Muttern, Austreiben von Bolzen.

Dieses Gerät darf nur mit Meißeln benutzt werden, die für Druckluft-Meißel-hämmer geeignet sind (Aufnahmedurchmesser siehe Technische Daten).

Dieses Gerät darf nur durch einen Druckluftkompressor angetrieben werden. Der in den Technischen Daten angegebene maximal zulässige Arbeitsdruck darf nicht überschritten werden. Dieses Gerät darf nicht mit explosiven, brennbaren oder gesundheitsgefährdenden Gasen betrieben werden.

Jede andere Verwendung ist bestimmungswidrig. Durch bestimmungswidrige Verwendung, Veränderungen am Gerät oder durch den Gebrauch von Teilen, die nicht vom Hersteller geprüft und freigegeben sind, können unvorhersehbare Schäden entstehen!

3.2 Allgemeine Sicherheits-hinweise

• Beachten Sie beim Gebrauch dieses Werkzeugs die folgenden Sicherheitshinweise, um Gefahren für Personen oder Sachschäden auszuschließen.

• Beachten Sie die speziellen Sicherheitshinweise in den jeweiligen Kapiteln.

• Beachten Sie gegebenenfalls spezielle Arbeitsschutz- oder Unfallverhütungs-Vorschriften für den Umgang mit Kompressoren und Druckluft-Werkzeugen.

• Dies Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben und sich der Gefahren beim Umgang bewusst sind. Personen unter 18 Jahren dürfen dieses Gerät nur im Rahmen einer Berufsausbildung unter Aufsicht eines Ausbilders benutzen.

Allgemeine Gefahren!

• Halten Sie Ihren Arbeitsbereich in Ordnung – Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.
• Seien Sie aufmerksam. Benutzen Sie dieses Werkzeug nicht, wenn Sie unkonzentriert sind.
• Halten Sie Kinder und andere Personen vom Arbeitsbereich fern.
• Bewahren Sie Druckluftwerkzeuge für Kinder unerreichbar auf.
• Schließen Sie dieses Werkzeug nur über eine Schnellkupplung an einen Kompressor an.
• Bearbeiten Sie keine gesundheitsgefährdenden Stoffe.
• Beim Arbeiten mit dem Werkzeug kann Funkenschlag entstehen. Verwenden Sie das Werkzeug nicht in der Nähe brennbarer Materialien, Flüssigkeiten oder Gasen.
• Berühren Sie während des Betriebes nicht den Meißel.

• Trennen Sie dieses Gerät vom Druckluftanschluss, bevor Sie:

• Meißel wechseln,
  – Störungen beseitigen oder

• wenn das Werkzeug unbeaufsichtigt ist.

Gefahr durch unzureichende persönliche Schutzausrüstung!

- Tragen Sie persönliche Schutzausrüstung:

– Gehörschutz,
- Schutzbrille,
– Schutzhandschuhe,
- Staubschutzmaske (bei stauberzeugenden Arbeiten).

- Tragen Sie bei Stemmarbeiten auch Schutzschuhe und einen Bauhelm.

Gefahr durch Mängel am Gerät!

- Reparieren Sie dieses Werkzeug nicht selbst! Nur Fachleute dürfen Reparaturen an Kompressoren, Druckbehältern und Druckluft-Werkzeugen durchführen.

Gefahr durch Vibration!

- Vibration kann auf den gesamten Körper und speziell auf Arme und Hände übertragen werden. Sehr starke Vibration sowie andauernde Vibration kann Nerven- und Gefäßstörungen verursachen.

Achtung!

• Schützen Sie das Gerät, insbesondere den Druckluftanschluss und die Bedienelemente vor Staub und Schmutz.
• Stellen Sie sicher, dass der in den Technischen Daten angegebene maximal zulässige Arbeitsdruck nicht überschritten wird. Der Arbeitsdruck muss über einen Druckminderer eingestellt werden.
• Überlasten Sie dieses Werkzeug nicht – benutzen Sie dieses Werkzeug nur im Leistungsbereich, der in den Technischen Daten angegeben ist.
• Werkzeug nur kurzfristig im Leerlauf laufen lassen.

3.3 Symbole auf dem Gerät

Gefahr!

Missachtung der folgenden Warnungen kann zu schweren Verletzungen oder Sachschäden führen.

Betriebsanleitung lesen.

Gehörschutz tragen.

Schutzbrille tragen.

4. Betrieb

4.1 Vor dem ersten Betrieb

• Stecknippel einschrauben.

4.2 Meißel einsetzen

1. Geeigneten Meißel (9) aussuchen.

9 10

1. Schnellwechselfutter (10) auf den Meißelhammer aufschrauben.

2. Meißel in das Schnellwechselfutter einsetzen.

Meißel abnehmen

- Spannring des Schnellwechselfutters (10) zurückziehen und Meißel abziehen.

4.3 Druckluftanschluss

Achtung!

Damit dieses Gerät lange einsatzbereit bleibt, muss es ausreichend mit Pneumatiköl versorgt werden. Dies kann wie folgt geschehen:

• Über eine Wartungseinheit am Kompressor.
• Über einen Anbauöler, der in die Druckluftleitung oder direkt am Druckluftgerät installiert ist.

• Pro 15 Betriebsminuten (Dauereinsatz) etwa 3 bis 5 Tropfen Pneumatiköl von Hand in den Druckluftanschluss geben.

• Arbeitsdruck am Kompressor einstellen (maximal zulässiger Arbeitsdruck siehe Technische Daten).

• Druckluftanschluss (Schnellkupplung) des Kompressors anschließen.

4.4 Meißeln

Gefahr durch unzureichende persönliche Schutzausrüstung!

• Tragen Sie persönliche Schutzausrüstung:
• Gehöschutz,
• Schutzbrille,
• Schutzhandschuhe,
• Staubschutzmaske (bei stauberzeugenden Arbeiten).

• Tragen Sie bei Stemmarbeiten auch Schutzschuhe und einen Bauhelm.

• Meißel ansetzen.

• Einschalten: Abzughebel betätigen. Ausschalten: Abzughebel loslassen.

5. Wartung und Pflege

Gefahr!

Vor allen Arbeiten am Werkzeug Druckluftanschluss trennen.

Weitergehende Wartungs- oder Reparaturarbeiten, als die in diesem Kapitel beschriebenen, dürfen nur Fachkräfte durchführen.

• Verschraubungen auf festen Sitz prüfen, ggf. festziehen.
• Wenn das Werkzeug nicht durch eine Wartungseinheit oder einen Leitungsöler geölt wird, pro 15

Betriebsminuten (Dauereinsatz) etwa 3 bis 5 Tropfen Pneumatiköl von Hand in den Druckluftanschluss geben.

- Werkzeug nicht ungeschützt im Freien oder in feuchter Umgebung aufbewahren.

6. Lieferbares Zubehör

• Pneumatiköl 0,5 Liter Spezialöl für Druckluftwerkzeuge, Wartungseinheiten und Anbauöler. Art.-Nr. 090 100 8540
• Anbauöler R1/4" Innengewinde Zur Installation direkt an Druckluft- werkzeugen. Stets sichtbarer Ölstand durch Schauglas. Art.-Nr. 090 105 4584
• Dreh-Kipp-Lufteinlassgelenk DKG 1/4" Zur Installation direkt an Druckluftwerkzeugen. Verbesserte Beweglichkeit beim Werkzeugeinsatz. Art.-Nr. 090 106 0991

7. Reparatur

Gefahr!

Reparaturen an Druckluftwerkzeugen dürfen nur durch eine Fachkraft ausgeführt werden!

Reparaturbedürftige Druckluftwerkzeuge können an die Service-Niederlassung Ihres Landes eingesandt werden. Die Adresse finden Sie bei der Ersatzteilliste.

Bitte beschreiben Sie bei der Einsendung zur Reparatur den festgestellten Fehler.

8. Umweltschutz

Das Verpackungsmaterial der Maschine ist zu 100 % recyclingfähig.

Ausgediente Maschinen und Zubehör enthalten große Mengen wertvoller Roh- und Kunststoffe, die ebenfalls einem Recyclingprozess zugeführt werden können.

Die Anleitung wurde auf chlorfrei gebleichtem Papier gedruckt.

1. Technische Daten

		MHS 5000 Set M	HS 5050 Set
Maximal zulässiger Arbeitsdruck	bar	6,2	6,2
Luftbedarf l/min 330 370
Meißelaufnahme (Sechskant) mm 10 10
Schlagfrequenz min	-1 2900 2000
Hub mm 67 89
Empfohlener Schlauchdurchmesser (innen) mm 10 10
Luftanschluss	"	1/4	1/4
Vibration (gewichteter Effektivwert der Beschleunigung)	m/s^2	4,84	5,75
Unsicherheit K	m/s^2	<2,5	<2,5
EN ISO 15744
Schallleistungspegel L_WA	dB (A)	107,3	112,8
Schalldruckpegel L_PA	dB (A)	96,3	101,8
Unsicherheit K	dB (A)	4	4
Abmessungen (Länge x Breite x Höhe)
Gerät	mm	220 x 57 x 175	270 x 57 x 175
Koffer	mm	440 x 85 x 300	440 x 85 x 300
Gewicht: Gerät ohne Verpackung	kg	1,73	1,94
Gerät mit Verpackung	kg	4,1	4,4
