GEBRUIKSAANWIJZING WS 7400 METABO

Wij verklaren als enige verantwoordelijke, dat dit product in overeenstemming is met de volgende normen conform de bepalingen van de richtlijnen*

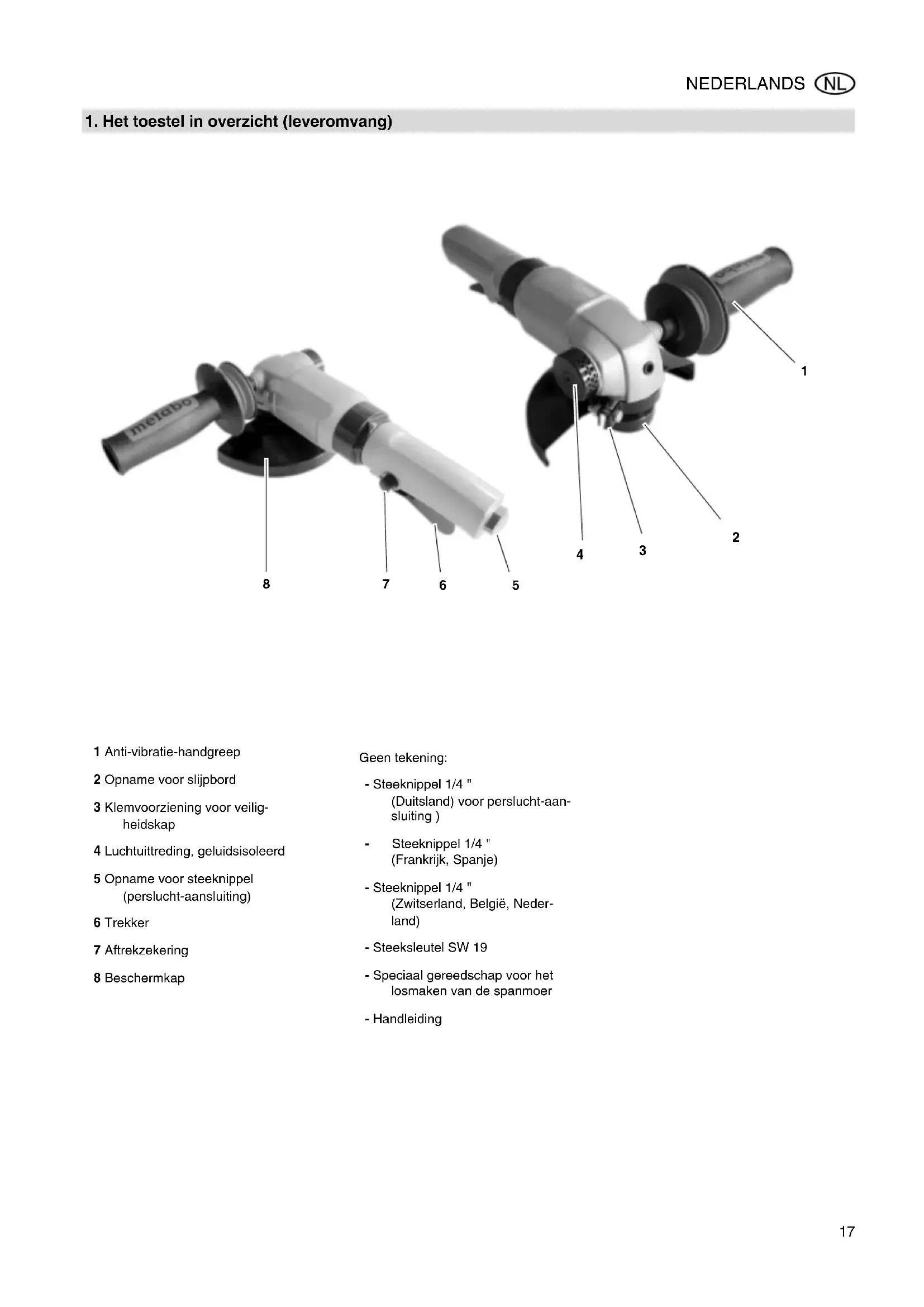

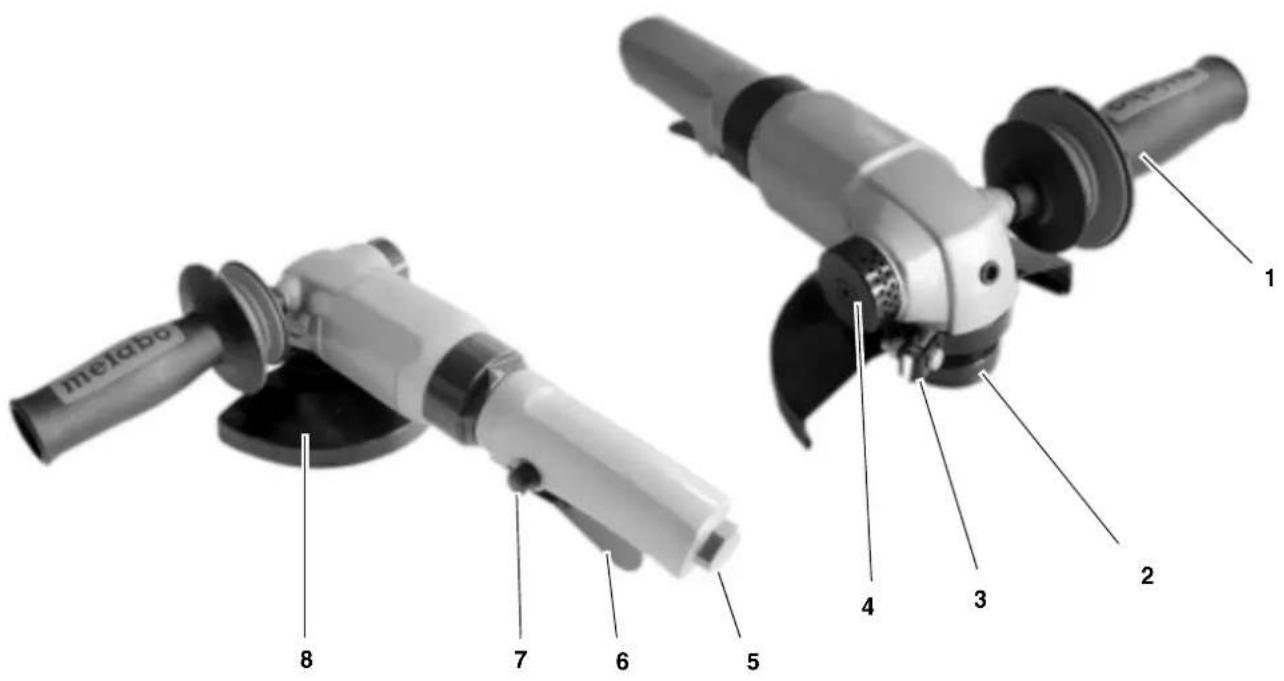

1. Het toestel in overzicht (leveromvang)

1 Anti-vibratie-handgreep
2 Opname voor slijpbord
3 Klemvoorziening voor veiligheidskap
4 Luchtuittreding, geluidsisoleerd
5 Opname voor steenkippel (perslucht-aansluiting)
6 Trekker
7 Aftrekzekering
8 Beschermkap

Geentekening:

• Steenkippel 1/4 " (Duitsland) voor perslucht-aansluiting )
• Steenkippel 1/4" (Frankrijk, Spanje)
• Steenkippel 1/4 " (Zitserland, Belgie, Nederland)
• Steeksleutel SW 19
• Speciaal gereedschap voor het losmaken van de spanmoer
• Handleiding

Inhoudstafel

1. Het toestel in overzicht (leveromvang) 17
2. Lees dit eerst! 18
3. Veiligheid.. 18
   3.1 Voorgeschreveen gebruik van het systeme 18
   3.2 Algemene veiligheidsinstructies 18
   3.3 Symbolen op de machine 19
4. Bediening.... 19
   4.1 Voor de eerste
   ingebruikname 19
   4.2 Slijp- of scheidingssschijf monteren... 19
   4.3 Persluchtaansluiting 19
   4.4 Beschermkap aanpassen 19
   4.5 Gereedschap gebruiken 20
5. Service en onderhoud 20
6. Beschikbare accessoires 20
7. Reparatie. 20
8. Milieubescherming 20
9. Technische gegevens. 21

2. Lees dit eerst!

Deze gebruiksaanwijzing werden zo vervaardigd, dat u snel en veilig met uw gereedschap kunt werken. Hier eenkleine wegwijzer, hoe u deze gebruiksaanwijzing dient te lezen:

Lees de handleiding helemaal door voor u de machine in gebruik neemt. en waar bij vooral aandacht besteden aan het hoofdstuk „veiligheidsvoorschriften".
- Als u bij het uitpakken van het apparaat transportschade vaststelt, dan moet u waar onmiddelijk uw leverancier van op de hoogte stellen. Neem het gereedschap Niet in bedrijf!
- Deze gebruiksaanwijzing richt sich aan Personen met technische basis-kennis in de omgang met gereed-schap zoals het hier beschreiben. Indien u generleierving met zulk gereedschap heeft, dient u eerst beroep te doen op de hulp van ervara-ren Personen.
- Bewaar alle met dit gereedschap geleverde documenten op, opdat u zich desgewenst kurz informeren. Bewaart u het aankoopbewijs voor eventuele garantieclaims.
- Als u het gereedschap verleent of verkoopt, geef dan alle meegeleverde documenten mee.

De fabrikant wijst alle verantwoerdelijk-heid af voor schade die ontstaat door Niet-inachtneming van deze handleiding.

De informatie in denen handleiding worden als volgt gekenmerkt:

Gevaar! Verwondingsgevaar of gevaar voor het milieu.

Opgelet! Waarschuwing voor materièle schade.

Aanwijzing Bijkomende informatatie.

• Nummers in afbeeldingen (1, 2, 3, ...)
  -benoemen de verschillende onderdelen;
• zijn doorlopend genummerd.
  Bij procedures die een bepaalde volgorde vereisen zich de verschillende stappen genummerd.
• Instructies voor handelingen met willekeurige volgorde zichn met een punt gekenmerkt.
• Opsommingen zich gekenmerkt met een streep.

3. Veiligheid

3.1 Voorgeschreveen gebruik van het systeme

De hoekslijper is een persluchtbedreven werktuig voor de ambachtelijkke inzet. Hij kan voor het slijpen, ontbramen, polijsten, scheiden en voor de oppervaktevoorbereiding van metaal, stenen of ceramiciek worden toegepast.

Dit gereedschap mag uitsluitend door een persluchtcompressor worden aangedreven. De maximaal toegelaten werkdruk vermeld in de technische gegevens mag Niet worden overschreten. Dit gereedschap mag Niet met explosieve, brandbare of gezondheids-bedreigende gassen worden geëxploiterd.

Elk ander gebruik is verboden. Door onreglementair gebruik, veranderingen aan het gereedschap of door gebruik van onderdelen, die Niet door de fabrikant werden gekeurd en vrijgeveen, kan onvooriene schade ontstaan!

3.2 Algemene veiligheidsin-structies

• Houdt u zich bij gebruik van dit gereedschap aan de volgende veiligheidsvoorschriften om gevaar voor personen of materiele schade te voorkomen.

• Houdt u zich aan de bijzondere veiligheidsvoorschriften in de betreffende hoofdstukken.

• Houdt u zich eventuele aan de bij-zondere wettelijkke maatregelen ter beschemming van de werknemer of de ongevalpreventievoorschriften inzake de omgang met compressoren en persluchtgereedschap.

• Dit werktuig mag slechts van personen worden gebruikt die deze handleiding hebben gelezen en begrepen en zich de bevaren bij de omgang bewust zijn. Personen beneden de 18aar mogen deze machine alleen bedieren in het kader van een beroepsopleding en onder het voortdurend toezicht van een ervaren leraar.

Algemene gevaren!

• Houd uw werkplek in orde - een wanordelijke werkplek kan ongevallen tot gevolg hebben.
  Wees aandachtig. Gebruik dit gereedschap Niet, wanneer u nicht geconcentreerd bent.
• Gebruik dit werktuig nooit onder invloed van alcohol of tabletten.
• Houd rekening met omgevingsomstandigheden. Zorg voor een goedeverlichting.
  Zorg voor een goede lichaamshouding. Zorg ervoor dat u op een stevige ondergrond staat en let er vooral op dat u altijd goed in evenwicht bent.
• Houd kinderen en andere Personen van het arbeitsbereik vandaan.
• Bewaar persluchtgereedschap voor kinderen ontogankelijk op.
• Sluit dit gereedschap uitsluitend via een selnkoppeling aan op een compressor.
• Bewerk geen de gezondheid bedreigende stoffen.
  Bij het werken met het werktuig kan vonkenslag ontstaan. Gebruik het werktuig Niet in de buurt van brandbare materialen, vloeistoffen of gassen.
• Adem de slijpstof Niet in.
• Raak geen roterende onderdelen aan.

• Scheid dit werktuig van de persluchtansluiting, alvorens u:

• slijp of scheidingssschijven verwangt,
  storgenverhelptof

• wanner het werktuig zonder toe-zicht is.

• Gebruik alleen slijp- en scheidings-schijven die door de fabrikant voor dit werktuig zijn gedacht.

• Neem het werktuig nicht zonder gemonteerde beschermkap in bedrijf.

• Waarborg dat zich bij het inschakelen geen montagewerktuig meer op het werktuig bevindt.

Klemgevaar!

• Let erop dat bij het bedrijf geen lichaamsdelen of kledingstukken door roterende onderdelen konnen worden gegrepen en ingetrokken (geen entsprechen, geen kledingstukken met wijde mouwen; bij langhaar in ieder geval gebruik maken van een haarnet).

Gevaar door onvoldoende persoonlijke veiligheidsuitrusting!

Draag persoonlijke veiligheidsuitrusting:

ordoppen,
veligheidsbril,
veligheidshandschoenen,
stofbeschernmasker (bij stofvervaardigende werkzaamheden).

Gevaar door gebreken aan het toestel!

• Voer nooit zich reparaties aan het gereedschap uit! Reparaties van compressoren, drukvaten en persluchtgereedschap mogen uitsluitend door gekwalificeerd personeel uitgevoerd worden.

Gevaardoortrilling!

Trilling kan op het geheel lichaam en vooral op armen en handen worden overgebracht. Zeer sterke trillingen alsook permanente trilling kan zenuw- en vaatziekten veroorzaken.

Opgelet!

• Beschem het toestel, vooral de persluchtaansluiting en de bedieningselementen gegen stof en vuil.
  Vergewis u ervan dat de maximaal toegelaten werkdruk vermeld in de technische gegevens nicht overschreden worden.

De arbeitsdruk moet via een drukverlager worden ingesteld.

Overbelast uw werktuig Niet:

• Gebruik dit werktuig alleen in het vermogensbereik dat in de Technische gegevens staat vermeld;
• vorkom stoten op het werkstuk;

• vermij zijdelingse belastingen op de scheidingssschijf.

• Het werktuig alleen kort in de leeg-loop lately draaien.

3.3 Symbolen op de machine

Gevaar!

Het negeren van de volgende waarschuwingen kan zware verwondingen of materiele schade tot gevolg hebben.

Handleiding lezen.

Veiligheidsbril dragen.

Lawaaibescherming dragen.

Maximaal toegestane werkdruk: 6,3 bar.

Toerental n_0 : 11000 o/min

4. Bediening

4.1 Voor de ersteningebruikname

• Steenkippel inschroeven.

4.2 Slijp- of scheidingsschijf monteren

Gevaar!

Maak alleen gebruik van slijp- of scheidingssschijven die door de fabrikant voor dit werktuig zich gedacht.
Koppel de persluchtaansluiting los, alvorens werkzaamheden aan het gereedschap uit te voeren.

1. Special Werktuig (9) op de spanmoer (11) zetten.

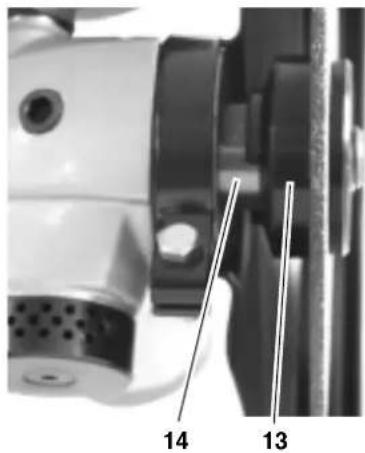

1. Om de as (14) te arreteren, de steeksleutel (12) onder de binnenflens (13) op de as steken.

1. Spanmoer (11) losmaken, hierbij met de steeksleutel gegenhonden.
2. Spanmoer (11) en slijp- of scheidingssschijf (10) verwijderen.
3. Controller of de binnenflens (13) correct op de as (14) zit. Nieuwe slijp- of scheidingssschijf (10) opzetten.
4. Spanmoer (11) opzetten en handvast aantrekken, hierbij met de steeksleutel gegenhonden.
5. Special Werktuig en steeksleutel afnemen.

4.3 Persluchtaansluiting

Opgelet!

Opdat dit toestel lang voor inzet gereed blijft, moet het voldoende met pneumatische olie worden verzorgd. Dit kan als volgt geleuren:

• Via een onderhoudseenheid van de compressor.
• Via een aanbouwolier die in de persluchtleiding of direct aan het persluchttoestel is geinstalleerd.

• Doe per 15 bedrijfsminuten (langdurig gebruik) ca. 3 tot 5 druppels pneumatische olie met de hand in de persluchtaansluiting.

• Stel de werkdruk in op de compressor (maximaal toegelaten werkdrukzie Technische gegevens).

• Persluchtaansluiting (snelkoppeling) van de compressor aansluten.

4.4 Beschermkap aanpassen

De beschemkap dient ter bescherming van uw handen. De positie van de beschemkap kan aan de desbetreffende inzetcondities worden aangepast.

1. Schroef (15) van de klemvoorzie-ning losmaken.

1. Beschermkap in de gewenste positie draaien.
2. Schroef (15) handvast aantrekken.

4.5 Gereedschap gebruiken

Gevaar door onvoldoende persoonlijke veiligheidsuitrusting!

• Draag de persoonlijke veiligheidsuitrusting:

• oardoppen,

• veilgheidsbril,
• veligheidshandschoenen,
  stofademmasker (bij stofvervaardigende werkzaamheden).

Slijpen en voorbewerken

1. Werktuig via snelkoppeling aan de persluchtverzorging aansluten.
2. Werkstuk in een bankschroef of met klemmen zekeren.

3. Voor het inschakelen:

4. aftrekzekeing indrukken en

5. aftrekendel geheel omlaag drukken.

6. slijpschijf met lichte en gelijkmatige druk op de te bewerken oppervlakte houden. Let op de richting van de vondenrenge!

Opmerking:

de optimale werkhoek van deschijf t.o.v. het werkstuk bedraagt 15^ voor het slijpen en 30 - 40^ voor het voorbewerken.

Scheiden

1. Werktuig via snelkoppeling aan de persluchtverzorging aansluiten.

2. Werkstuk in een bankschroef of met klemmen zekeren.

3. Voor het inschakelen:

4. Aftrekzekering indrukken en

5. aftrekendel geheel omlaag drukken.

6. Scheidingssschijf in de gewenste scheidingshoek aanzetten. Deze hoek dient gedurende het geheel scheidingsproces te worden bewaard!

7. Werkstuk scheiden. Hierbij enkel lichte druk op de scheidingschijf uitoefenen. Let op de richting van de vondenregen!

5. Service en onderhoud

Gevaar!

Koppel de persluchtaansluiting los,
alvorens werkzaamheden aan het gereedschap uit te voeren.
Service en/of onderhoudswerkzaamheden die nicht in dit hoofdstuk beschreiben staan mogen uitsluitend door vaklui uitgevoerd worden.

• Controller of de schroefverbindingen vast zitten, en draai ze vast indien nodig.
• Wanner het werkstuk Niet door een onderhoudseenheid of een vermogensolier worden geolied, per 15 bedrijfsminuten (continu inzet) ongeveer 3 a 5 druppels pneumatice olie met de hand in de persluchtansluiting gezven.
• Het gereedschap mag nicht in de open lucht of in een vochtige ruimte opgeborgen worden.

6. Beschikbare accessoires

Pneumatische olie 0,51 speciale olie voor persluchtgereedschap, onderhoudsmodules en aanbouwsmeerpotten. Art.-nr.090 100 8540
Opbouwsmeerpot R1/4" binnendraad Voor installmentie direct aan het persluchtgereedschap. Steeds zichtaar oliepeil dankzij het peilglas. Art.-nr.090 105 4584
Draai-kip-luchtinlaatgewricht DKG 1/4" Ter installment die direct aan persluchtwerktuigen. Verbeterde beweeglijk-heid bij de inzet van werktuigen. Art.-nr.090 106 0991

7. Reparatie

Gevaar!

Reparaties van persluchtmachines
mogen uitsluitend door een vakman
uitgevoerd worden!

De persluchtmachines können voor reparatie verzonden worden maar de Service-vestiging in uw land. Het adres vindt u terug bij de lijst met onderdelen.

Geef bijinzending voor reparatie een omschrijving van het vastgestelde defect.

Het verpakkingsmaterial van demachine is 100% recycleerbar.

Afgedankte machines en accessoires bevatten große hoeveelheden waarde

volle grond- en kunststoffen die eveneens gerecycleerd können worden.

De gebruiksaanwijzing ward op chloorvrij gebleekt papier gedrukt.

1. Technische gegevens

Model WS 7400
Luchtbehoefte l/min 400
Maximaal toegelaten werkdruk bar 6,3
Toerental min	-1 11000
Slag mm 5
Doorsnede slijpbord mm	"	125
		5
Draadspindel M 14
Trilling (geschatte effectieve waarde van de versnelling)	m/s2	0,6
Onzekerheid K	m/s2	<2,5
EN ISO 15744:2008 (ISO 15744:2002)
Geluidsdrukniveauu LWA	dB (A)	90
Geluidsdruknivau LPA	dB (A)	78
Onzekerheid K	dB (A)	4
Afmetingen: length x bredte x hoogte mm 230 x 108 x 148
Gewicht: toestel zonder verpakking	kg	1,8
Toestel met verpakking	kg	2,74
