BRUKSANVISNING WS 7400 METABO

Vi försakrar på egel ansvar attenna prodkti overensätmer med foljande standarder enigt bestammelserna i direktiven*

4.2 Monter nibeskiver eller skareskiver

Fare!

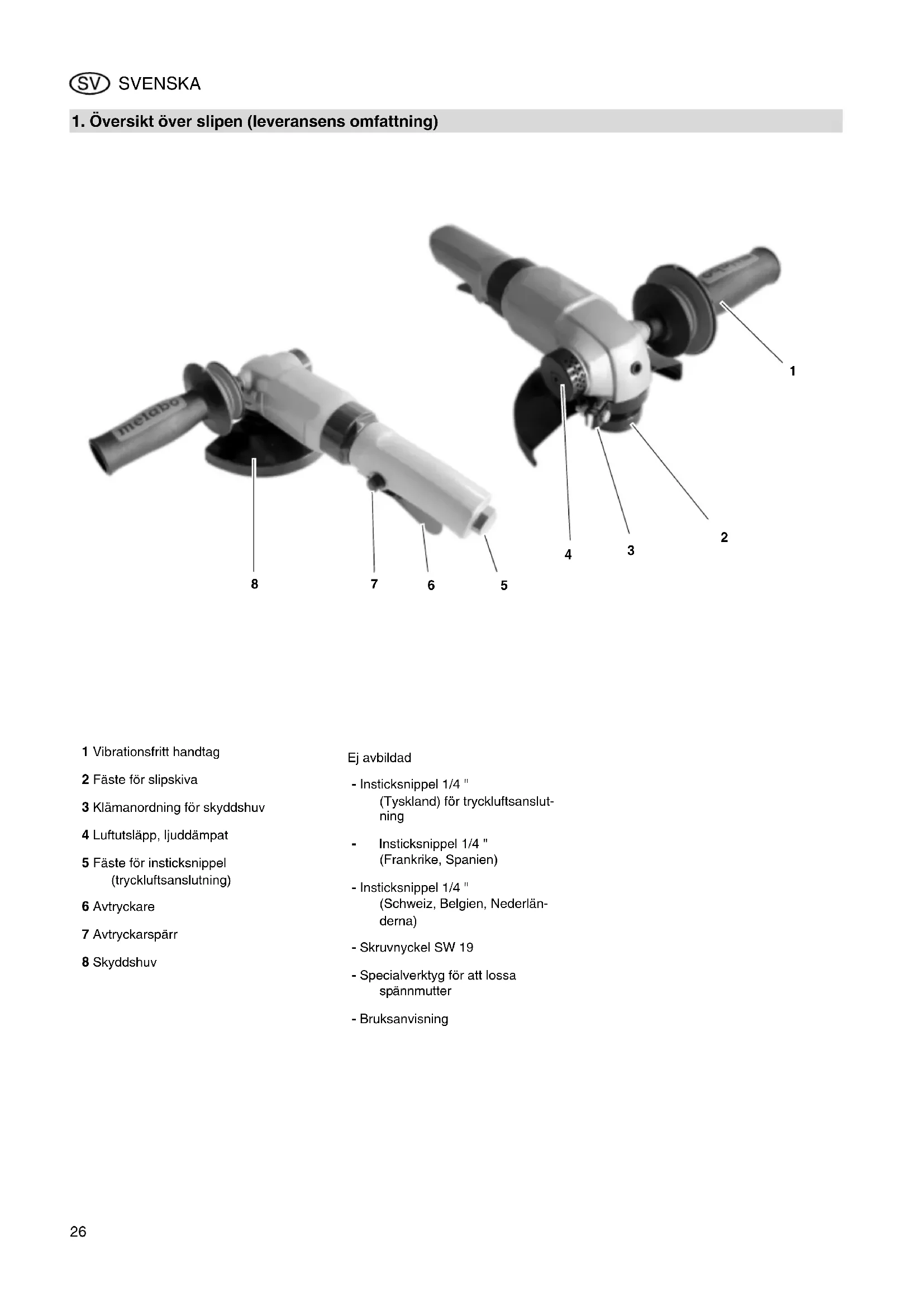

1 Vibrationsfritt handtag
2 Faste for slipskiva
3 Klämanordning für skyddshuv
4 Luftutslapp, ljuddampat
5 Faste for insticksnippel (tryckluftsanslutning)
6 Avtryckare
7 Avtryckarsparr
8 Skyddshuv

Ej avbildad

• Insticksnippel 1/4" (Tyskland) for tryckluftsanslut-ning
• Insticksnippel 1/4" (Frankrike, Spanien)
• Insticksnippel 1/4" (Schweiz, Belgien, Nederländerna)
  -Skruvnyckel SW 19
• Specialverktyg for att lossa spannmutter
• Bruksanvisning

Innehällsforteckning

1. Oversikt over slipen (leveransens omfattning) 26
2. Läs detta forst! 27
3. Sakerhet 27
   3.1 Foreskriven användning 27
   3.2 Allmanna sakerhetsanvisiningar. 27
   3.3 Symboler på vinkelslipen.........28
   4.Drift 28
   4.1 Före Första start 28
   4.2 Montera slip-eller kapskiva 28
   4.3 Tryckluftsanslutting 28
   4.4 Justera skyddshuv 28
   4.5 Anvanda vinkelslipen.. 28
4. Reparation och underhäll 29
5. Tillbehör som kan levereras ...29
6. Reparation 29
   8.Miljoskydd 29
7. Tekniska data.. 29

2. Läs detta Först!

Den har bruksanvisingen har utformats for att du snabbt och sakert ska kunna arbeta med vinkelslipen. Har fár du en liten guide till hur bruksanvisingen skalasas:

• Läsigen hela bruksanvisningen innan du använder slipen Första gangen. Observera specielltvara sakerhetsforeskrifter.
• Om du upptäcker att slipen har transportskador när du packat upp den skau kontakta leverantören omedelbart. Ta inte slipen i drift!
  Bruksanvisingen riktar sig till personer som har tekniiska grundkunskaper i hur man hanterar den typ av verktyg som beskrivs har. Om du inte har nagon erfarenhet av detta bör du ta hjälp av kunniga personer.
• Behäll alla dokument som följer med slipen sa att du kan hamta information när du behöver. Spar kvittot für eventuella garantifall.
• Om du lánar ut ellser saljer verktyget ske alla medfoljande dokument overlamnas samtidigt.

Tillverkaren ansvarar inte for skador som uppstar for att anvisingarna i braksanvisingen inte foljt.

Information kännetecknas på foljandesatt iBruksanvisingen:

Fara!

Varning for personskador eller skador pa miljon.

Varning!

Varning for materialskador.

Information

Komplettterande information.

• Siffror pà bilderma (1, 2, 3, ...)
• känetecknardetaljer;
• numreraslopande.
  Anvisningar for arbetsmoment som maste goras i en bestamd ordningsfoljd ar numreraDE
• Anvisningar for arbetsmoment som inte behöver göras i en bestam'd ordningsfoljd kännetecknas av en punkt.
• Upprakninger kännetecknas av ett streck.

3. Sakerhet

3.1 Foreskriven användning

Vinkelslipen ar ert tryckluftsdrivet verktyg som ar avsedd for hantverks- och ykesmaggist bruk. Den kan anvandas for att slipa, avgrada, polera, dela och for att forbehandla ytor av metall, sten aller keramik.

Verktyget far endast drivas av en tryckluftskompressor. Det maximalt tillatna arbetstryck som framgår av teknska data far inte överskridas. Verktyget far inte drivas med explosiva, brännbara eller halsovändiga gaser.

All annan användning ar forbjuden. Genom användningsatt som inte foljer riktlinjerna, andringar pa verktyget aller bruk av delar som inte kontrollerats och godkänts av tillverkaren kan oforutsedda skador uppsta!

3.2 Allmanna sakerhetsanvisiningar

• Observera foljande sakerhetsanvisninger nár du anvander den har slipen for att eliminera risken for skador på person eller material.
  Läs även de särskilda sakerhetsanvisningarna i respektive kapitel.
  Följ även de särskilda arbetarskydds- och olycksförebyggande foreskrifter som gäller for hantering av kompressorer och tryckluftsverktyg.
  Den har vinkelslipen fär endast användas av personer som LAST och forstatt innehallet i braupsanvis- ningen och som ar medvetna om de risker som finns nar den anvands. Personer under 18 ar fär endast anvanda slipen i samband med

utbildning och under uppsikt av en handledare.

Allmanna risker!

• Hall ordning på arbetsplatsen - oordning på arbetsplatsen kan innebära risk for olyckor.
  Var alltid uppmarksam. Anvand inte slipen om du ar okoncentrerad.
• Använd aldrig vinkelslipen om du är påverkad av alkohol eller tabletter.
• Kom ihag att även ta hansyn till yttre faktorer. Se till att du har bra belysning.
  Undvik olampliga kroppsstallningar. Det ar viktigt att sta stadigt och att alltid halla balansen.
• Häll barn och andra personer på avständ frän arbetsområdet.
  Forvara tryckluftsverktyg utom rackhall for barn.
• Slipen fãr endast anslutas till en kompressor med en snabbkoppling.
• Bearbeta inga hälsovädliga ämn.
• När man arbetar med slipen kan gnistor uppsta. Använd inte verktyget i narheten av brännbara material, vätskor eller gaser.

• Andas inte in slipdammet.
  Ror inte vid roterande delar.
  Bryt forbindelsen till tryckluftsanslut- ningen innan du:

• byterslip- eller kapskiva,

• agardar störningar eller

• rār du inte har verktyget under uppsikt.

• Använd endast slip- och kapskivor som specialutformats for den har slipspen av tillverkaren.

• Använd inte vinkelslipen utan skyddshuv.
• Försakra dig om att alla monteringsverktyg tagits bort innan du koplar på slipen.

• Se till att inga kroppsdelar aller klädesplagg kan fastna och dras in av roterande delar när slipen används (använd inte halsdukar, slipsar och inte kläder med vida armar; den som har langt HAR maste anvanda harnat).

Fara på grund av bristande personlig skyddsutrustning!

Anvand personlig skyddsutrustning: -horselskydd,
skyddglasogon,
skyddshandskar,
- dammskyddsmask (vid arbetensom ger upphov till damm).

Fara på grund av brister på slipspen!

• Reparera inte verktyget själv! Reparationer på kompressorer, tryckkär och tryckluftsverktyg fär endast utföras av behöriga yrksemän.

FaraPGAundavibrationer!

Vibrationaler kan overforas till hela kroppen och särskilt till armar och händer. Mycket kraftiga vibrationer kan leda till bestaende nerv- och karlskador.

Varning!

Skydda vinkelslipen, specielt tryckluftsanslutningen och styrelementen, fran damm och smuts.
- Se till att det maximalt tillatna arbetstryck som anges i tekiska data inte överskrids. Arbetstrycket skä stallas in via entryckregulator.
- Overbelasta inte vinkelslipen:

• anvard endast den har vinkelslipen inom granserna for de tek-niska specifikationer som anges;
• utsatt inte arbetsstycket for stotar;

• belasta inte sidan av kapskivan.

• Lat bara slipen gä pa tomgäng under en kortare tid.

3.3 Symboler på vinkelslipen

Fara!

Om följande varninger inte observeras kan foliden bli svara person- och materialskador.

Läs bruksanvisningen.

Använd skyddsglasögon.

Använd hörskysdd.

Maximalt tillatet arbitstryck: 6,3 bar.

Varvatal n_0 : 11000 U/min

4. Drift

• Skruva i insticksnippeln.

4.2 Montera slip-eller kapskiva

Fara!

• Använd endast slip-ller kapskivor som specialutformats for den har slipen av tillverkaren.
  Borja aldrig gora nagra arbeten pa vinkelslipen utan att forst ha kopplat bort tryckluften.

• Satt specialverktyget (9) på spann-muttern (11).

1. For att arretera axeln (14) satter du skruvnyckeln (12) under den inre flansen (13) pa axeln.

1. Lossa spannmuttern (11) och hallemot med skruvnyceln.
2. Ta av spannmuttern (11) och slip-eller kapskiva (10).

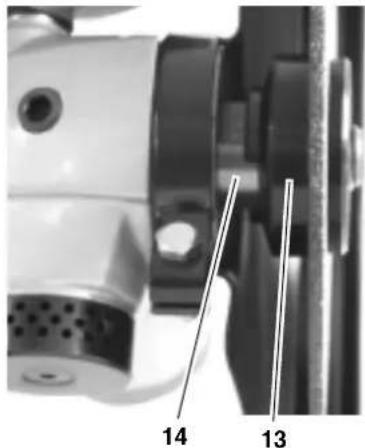

3. Kontrollera att den inre flänsen (13) hamnat ratt pa axeln (14). Satt pa en ny slip-ller kapskiva (10).
4. Satt pa spannmuttern (11) och dra at for hand samtidigt som du haller emot med skruvnyckeln.
5. Ta bort specialverktyg och skruvnyckel.

4.3 Tryckluftsanslutting

Varning!

For att den har vinkelslipen skakunna fungera lange maste den helatiden fà tillrackligt med pneumatikolja.Det kan ske pa foljande satt:

• Frán en serviceenhet pa kompressorn.

Genom en inbygdd smorjenhet som installeras i tryckluftsledningen aller direkt pa trycklufts-aggregatet.
Genom att droppa cirka 3 till 5 droppar pneumatikolja i tryckluftsanslutningen var 15:e arbetsminut (vid kontinuerlig användning).
1. Ställ in arbetstrycket på kompressorn (maximalt tillatet arbetstryck, se Tekniska data).
2. Anslut kompressors tryckluftsanslutning (snabbkoppling).

4.4 Justera skyddshuv

Skyddshuven ar till for att skydda dina hander. Huvens position kan anpassas after arbetsforhallandena.

1. Lossa skruven (15) till klämanord-ningen.

1. Flytta skyddshuven till onskad position.
2. Dra at skruven (15) for hand.

4.5 Anvanda vinkelslipen

Fara pa ground av bristande personlig skyddsutrustning!

Använd personlig skyddsutrusting:

horsdskydd,
skyddsglasogon,
skyddshandskar,
- damskyddsmask (om det uppSTAR mycket damm under arbetet).

Slipa och grovbearbeta

1. Anslut slipen till tryckluftstill forseln med snabbkopplingen.

2. Satt fast arbetsstycket i en skruvstock aller anvand skruvtving.

3. Aktivering:

Tryckin avtryckarsparren och
tryck ner avtryckaren.

1. Pressa slipskivan med latt och jämnt tryck mot den yta som ska slipas. Observera i vilken riktning gnistorna flyger!

Information:

Den optimala arbetsvinkel mellan skiva och arbetsstycke ar 15^ vid slipning och 30 - 40^ vid grovbearbetning.

Kapa

1. Anslut slipen till tryckluftstillforseln med snabbkopplingen.
2. Satt fast arbetsstycket i en skruvstock aller anvand skruvtving.
3. Aktivering:

Tryck in avtryckarsparren och
tryck ner avtryckaren.

1. Satt kapskivan i onskad vinkel. Vinkel skara densamma under hela kapningsprocessen.
2. Kapa arbetsstycket. Utova bara ett latt tryck mot kapskivan. Observera i vilken riktning gnistorna flyer!

5. Reparation och underhäll

Fara!

Borja aldrig gora nagra arbeten pa verktyget atan att forst ha kopplat bort tryckluften.
Övriga unterhälls-eller reparationsarbenen an de som beskrivs i detta avsnitt far endast utforas av behöriga yrkesman.

• Kontrollera att alla skruvforband ar ordentigt atdragna och spann om det behövs.
• Om slipen inte smörjs av en serviceenhet eller smörjanordning i ledningen måste duroppa 3 - 5 droppar pneumatikolja manuellit i tryckluftsanslutningen var 15:e minut (om slipen används kontinuerverligt).
• Forvara inte slipenutan skydd utomhus ellereftg miljo.

6. Tillbehör som kan levereras

Pneumatikolja 0,5 liter Specialola for tryckluftsverktyg, serviceenheter och pabyggda smorjenheter. Art.nr 090 100 8540
Pamonerad smorjanordning R1/4"
innerganga
For installation direkt pa tryckluftsverktyg. Oljenivan ar alltid synlig
genom ett sikfönster.
Art.nr 090 105 4584
Vrid- och tippbar luftintagsled DKG 1/4"

For montering direkt pa tryckluftsverktyg. Forbattrad rrolighet nar slipen anvands.

Art. nr 090 106 0991

7. Reparation

Fara!

Reparationer pa tryckluftsverktyg farrendast utforas av behoriga yrksemn.

Tryckluftsverktyg som behöver repareras kan skickas in till vart svenska servicekontor. Adressen star på reservdelslisten.

Beskriv de fel som har konstaterats nar verktyget skickas in for reparation.

8. Miljöskydd

Slipens forpackning kan atervinnas till 100% .

Uttjanta maskiner och tillbehör innehäller stora mängder vardefullrámaterial och plast som kan lamnas in for atervinning.

Bruksanvisningen ar tryckt pa klorfritt, oblekt papper.

1. Tekniska data

Modell WS 7400
Luftbehov l/min 400
Maximalt tillåtet arbetstryck bar 6,3
Varvtil min	-1 11000
Slag mm 5
Diameter slipskiva mm	"	1255
Gängspindel		M 14
Vibration (vägt effektivvärde für acceleration)	m/s2	0,6
Osäkerhet K	m/s2	<2,5
EN ISO 15744:2008 (ISO 15744:2002)
Ljudeffektsnivå LWA	dB (A)	90
Ljudtrycksnivå LPA	dB (A)	78
Osäkerhet K	dB (A)	4
Mätt:längd x bredd x höjd	mm	230 × 108 × 148
Vikt Verktygutan forpackning	kg	1,8
Vikt med forpackning	kg	2,74
