GEBRUIKSAANWIJZING RS 1100 METABO

Wij verzklaren als enige verantwoordelijke, dat dit product in overeenstemming is met de volgende normen conform de bepalingen van de richtlijnen*

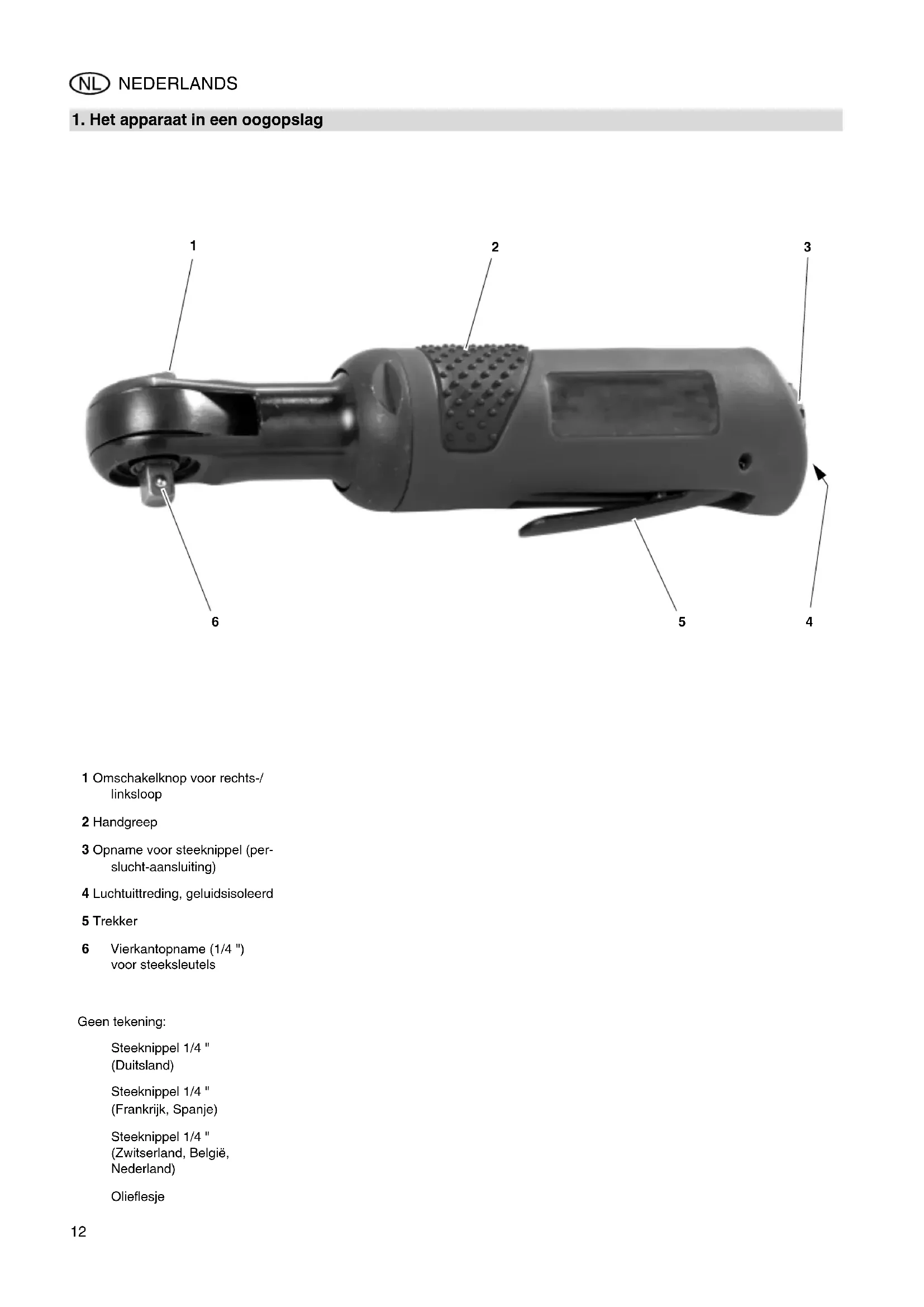

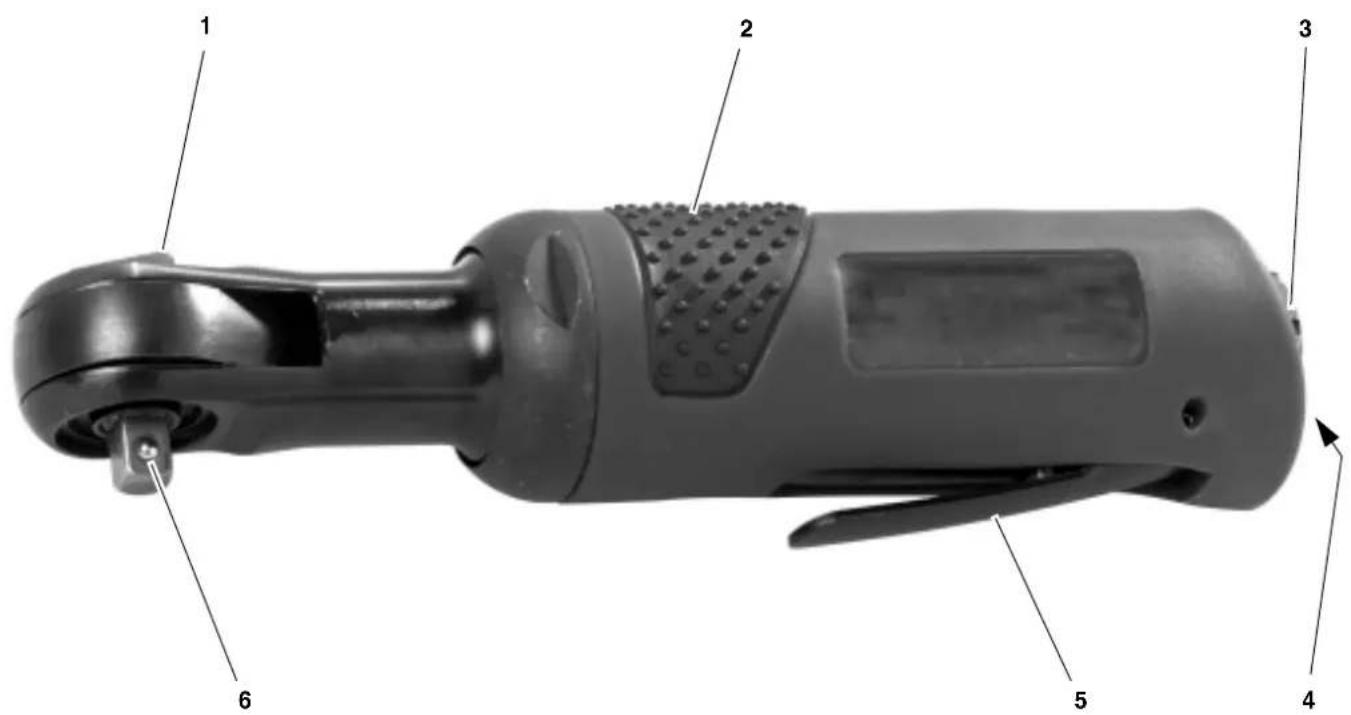

1. Het apparatus in een oogopslag

1 Omschakelknop voor rechts-/ linksloop
2 Handgreep
3 Opname voor steeknippel (perslucht-aansluiting)
4 Luchtuittreding, geluidsisleerd
5 Trekker
6 Vierkantopname (1/4") voor steeksleutels

Geen tekening:

Steeknippel 1/4 " (Duitsland)

Steenkippel 1/4" (Frankrijk, Spanje)

Steeknippel 1/4" (Zwitserland, Belgie, Nederland)

Olieflesje

Inhoudstafel

1. Het apparaat in een oogopslag... 12
2. Lees dit eerst! 13
3. Veiligheid.. 13
   3.1 Voorgeschreveen gebruik van het systeme 13
   3.2 Algemene veiligheidsinstructies 13
   3.3 Symbolen op het toestel 13
4. Bediening 14
   4.1 Voor het eerste bedrijf 14
   4.2 Gereedschap gebruiken 14
5. Service en onderhoud. 14
6. Beschikbare accessoires.....14
7. Reparatie 14
8. Milieubescherming 14
9. Technische gegevens 14

2. Lees dit eerst!

Deze gebruiksaanwijzing werden zervaardigd, dat u snel en veilig met uw gereedschap kunt werken. Hier eenkleine wegwijzer, hoe u deze gebruiksaanwijzing dient te lezen:

• Lees deze gebruiksaanwijzing voorde ingebruinkneming geheel doorBesteedaarbijvooralaandachtaan het hoofdstuk,veiligheidsvoorschriften".
• Als u bij het uitpakken van het appar
  raat transportschade vaststelt, dan
  moet u waar onmiddelijk uw lever
  rancier van op de hoogte stellen.
  Neem het gereedschap Niet in
  bedrijf!
• Deze gebruiksaanwijzing richt zich aan Personen met technische basis-kennis in de omgang met gereedschap zoals het hier beschreiben. Indien u generlei ervaring met zulk gereedschap heeft, dient u eerst beroep te doen op de hulp van ervara-ren Personen.
  Bewaar alle met dit gereedschap geleverde documenten op, opdat u zich desgewenst kurz informeren. Bewaar het koopbewijs voor maybe garantiegevallen op.
• Als u het gereedschap verleent of verkoopt, geef dan alle meegeleverde documenten mee.

Voor schade die ontstaat, sondern deze gebruiksaanwijzing Niet werd opgevolgd, overneemt de fabrikant geen aansprakelijkheid.

De informaties in deze gebruiksaanwij-zing zich op de volgende manier geken-merkt:

Gevaar!
Waarschuwing voor lichamelijk letsel of milieuschade.
Attentie!
Waarschuwing voor materièle schade.

Getallen in afbeeldingen (1, 2, 3, ...) - kenmerken afzonderlijke delen; - zich doorlopend genummerd.
- Handelingsinstrumenties, waar bij op de volgorde dient te worden gelet, zich doorgenummerd.
- Handelingsinstrumentes met willekeurige volgorde zich met een punt gekenmerkt.
-Opsommingen zich met een streep gekenmerkt.

3. Veiligheid

3.1 Voorgeschreveu gekruik van het systeme

Dit gereedschap dient ter bevestiging en voor het losmaken van zeskantschroeven en zeskantmoeren.

Met de ratelschroevendraier mogen schroeven slechts tot bereiken van het maximaal draaimoment worden aangetrokken.

Dit gereedschap mag uitsluitend dooreen persluchtcompressor worden aangedreven. De maximaal toegelaten werkdruk vermeld in de technische gegevens mag Niet worden overschreden. Dit gereedschap mag Niet met explosieve, brandbare of gezondheids-bedreigende gassen worden geëxploiterd.

Elk ander gebruik is verboden. Door onreglementair gebruik, veranderingen aan het gereedschap of door gebruik van onderdelen, die Niet door de fabrikant werden gekeurd en vrijgeveen, kan onvooriene schade ontstaan!

3.2 Algemene veiligheidsin-Structies

• Houdt u zich bij gebruik van dit gereedschap aan de volgende veiligheidsvoorschriften om gevaar voor personen of materiele schade te voorkomen.
• Houd rekening met de bijzondere veiligheidsinstrumentes in de desbe-treffende hoofdstukken.
  Houdt u zich eventueel aan de bij-zondere wettelijkke maatregelen ter beschemming van de werknemer of de ongevallenpreventievoorschriften inzake de omgang met compressoren en persluchtgereedschap.

! AlgemeneGeVaren!

• Houd uw werkplek in orde - een wanordelijkke werkplek kan ongevallen tot gevolg hebben.
• Wees aandachtig. Gebruik dit gereedschap nicht, wanneer u niedgeconcentreerd bent.
  Vermijd een kantelen van het gereedschap - zorg voor een veilige stand als u het gereedschap benut.
• Sluit dit gereedschap uitsluitend via een snelkoppeling aan op een compressor.
  Vergewis u ervan dat de maximaal toegelaten werkdruk vermeld in de technische gegevens nicht overschreten wird.
  Zorg dat u dit gereedschap nicht overbelast - gebruik dit gereed-schap uitsluitend binnen het vermogensbereik dat in de technische gegevens vermeld worden.
• Raak geen roterende onderdelen aan.
  Koppel het gereedschap los van de persluchtaansluiting, alvorens undopsleutels verrangt of wanner u het gereedschap onbewaaktThat.

Gevaar door ontoreikende persoonlijke veiligheidsuitrusting!

Draag oordoppen.
Draag een veiligheidsbril.

Gevaar door gebreken aan het toestel!

• Voer nooit zich reparaties aan het gereedschap uit! Reparaties van compressoren, drukvaten en persluchtgereedschap mogen uitsluitend door gekwalificeerd personeel uitgevoerd worden.

Attentie!

Beschem het toestel, vooral de persluchttaansluiting, de vierkantopname en de bedienelementen gegen stof en vuil.

3.3 Symbolen op het toestel

Gevaar! Veronachtzaming van de volgende waarschuwingen kan tot zware verwondingen of materiele schade leiden.

Gebruiksaanwijzing lezen.

Oordoppen dragen.

Veiligheidsbril dragen.

4. Bediening

4.1 Vór het eerste bedrijf

• Steeknippel inschroeven.

4.2 Gereedschap gebruiken

Attentie!

Opdat dit gereedschap lange tijd waar voor gebruik blijf, moet het voldoende met pneumatische oolie worden verzorgd. Dit kan als volgt gebeuren:

-Via een onderhoudseenheid met doorsmeerapparaat aan de compressor.
- Via een leidingsolieer die direct aan het persluchtwerktuig of aan de persluchtleiding is geinstalleerd.
- Doe per 15 bedrijfsminuten (langdurig gebruik) ca. 3 tot 5 druppels pneumatische olie met de hand in de persluchtaansluiting.

1. Steek de dopsleutel op het vierkante opnamestuk.

2. Draairichting aan de omschakelknop voor rechts-/linksloop instellen:

3. Omschakelknop maar links:

F = rechtsloop/vastdraaien

• Omschakelknop maar rechts: R = linksloop/losdraaien

• Stel de werkdruk op de compressor in (maximaal toegelaten werkdruk die Technische gegevens).

• Snelkoppeling aan de persluchtverzorging aansluiten.
• Beweeg de trekker om in te schakellen.

5. Service en onderhoud

Gevaar!

Koppel de persluchtaansluiting los vór alle werkzaamheden aan het gereedschap.

Service en/of onderhoudswerkzaam-heden die Niet in dit hoofdstuk beschreiben staan mogen uitsluitend door vaklui uitgevoerd worden.

• Controller of de schroefverbindingen vast zitten, en draai ze vast indien nodig.
• Wonneer het werktuig Niet door een onderhoudseenheid of een ledingolieer worden gesmeerd, per 15 bedrijfsminuten (continu inzet) ongeveer 3 tot 5 druppels pneumatische olie van hand in de perslucht-aansluiting gezven.
• Het gereedschap mag nicht in de open lucht of in een vochtige ruimte opgeborgen worden.

6. Beschikbare accessoires

Pneumatische olie 0,5 liter Speciale olie voor persluchtwerktui gen, onderhoudseenheden en leidingolieer.

Art.-nr.090 100 8540

Leidingolieer R1/4" inwendige schroefdraad Ter installment die direct aan persluchtwerktuigen. Steeds zichtaar oliepeil dankzij het peiglas. Art.-nr.090 105 4584
Draai-kip-luchtinlaatgewricht DKG 1/4" Ter installment die direct aan persluchtwerktuigen. Verbeterde beweeglijkheid bij de inzet van werktuige. Art.-nr.090 106 0991
Sleutelset 1 / 4 Bestaandeuit8sleutels (5.5,6,7,8,9,10,11,12mm)

7. Reparatie

Gevaar!

Reparaties aan persluchtgereed-schap mogen uitsluitend door vakmensen worden uitgevoerd!

De persluchtmachines kuren voor reparatie verzonden worden maar de Service-vestiging in uw land. Het adres vindt u terug bij de lijst met onderdelen.

Geef bijinzending voor reparatie een omschrijving van het vastgestelde defect.

Het verpakkingsmaterialiaal van de machine is 100% recyclerbar.

Afgedankte machines en accessoires bevatten große hoeveelheden waardevolle grond- en kunststoffen die eveneens gerecycleerd können worden.

De gebruiksaanwijzing werd op chloorvrij gebleekt papier gedrukt.

1. Technische gegevens

Model RS 1100
Luchtbehoefte l/min 390
Maximaal toegelaten werkdruk bar 6,3
Toerental min	-1 270
Vierkant opnamestuk " 1/4
Maximale schroevengrootte		M10
Maximaal draaimoment (rechtsloop)	Nm	34
Maximaal draaimoment (linksloop)	Nm	34
Minimale slangdoorsnede (binnen)	mm	10
Trilling (geschatte effectieve waarde van de versnelling)	m/s2	3,63
Onzekerheid K	m/s2	1,81
EN ISO 15744
Geluidsdrukniveauu LWA	dB (A)	100,1
Geluidsdruknivau LPA	dB (A)	89,1
Onzekerheid K	dB (A)	4
Afmetingen:
length x bredde x hoogte	mm	170 x 39 x 46
Gewicht	kg	0,53
