BRUKSANVISNING RS 1100 METABO

Vi fösakrar pa eget ansvar att denna produkt overensstammer med foljande standarder* enigt bestammelsema i direktiven**

Vi erklærer under eget ansvar at ditte produkt saamsvarer med felgende normer henhold til bestemmelsene i direktiv*

Med en trykluftunit med oliesmoreapparat på kompressoren.

• Via en oliesmoreanordning, der er installerer i trykluftledningen aller direkte pa trykluftvarktojet.

• After 15 driftsminutter (eden stop)
  skal der manuelt tilfojes ca. 3 til 5 draber pneumatikolie i tryklufttil-slutningen.

• Sæt topnøglen på firkantholderen.

• Indstil skiftearmens omdrejningsret-ning til hore-/venstrelob:

• Skiftekontakt mod venstre:

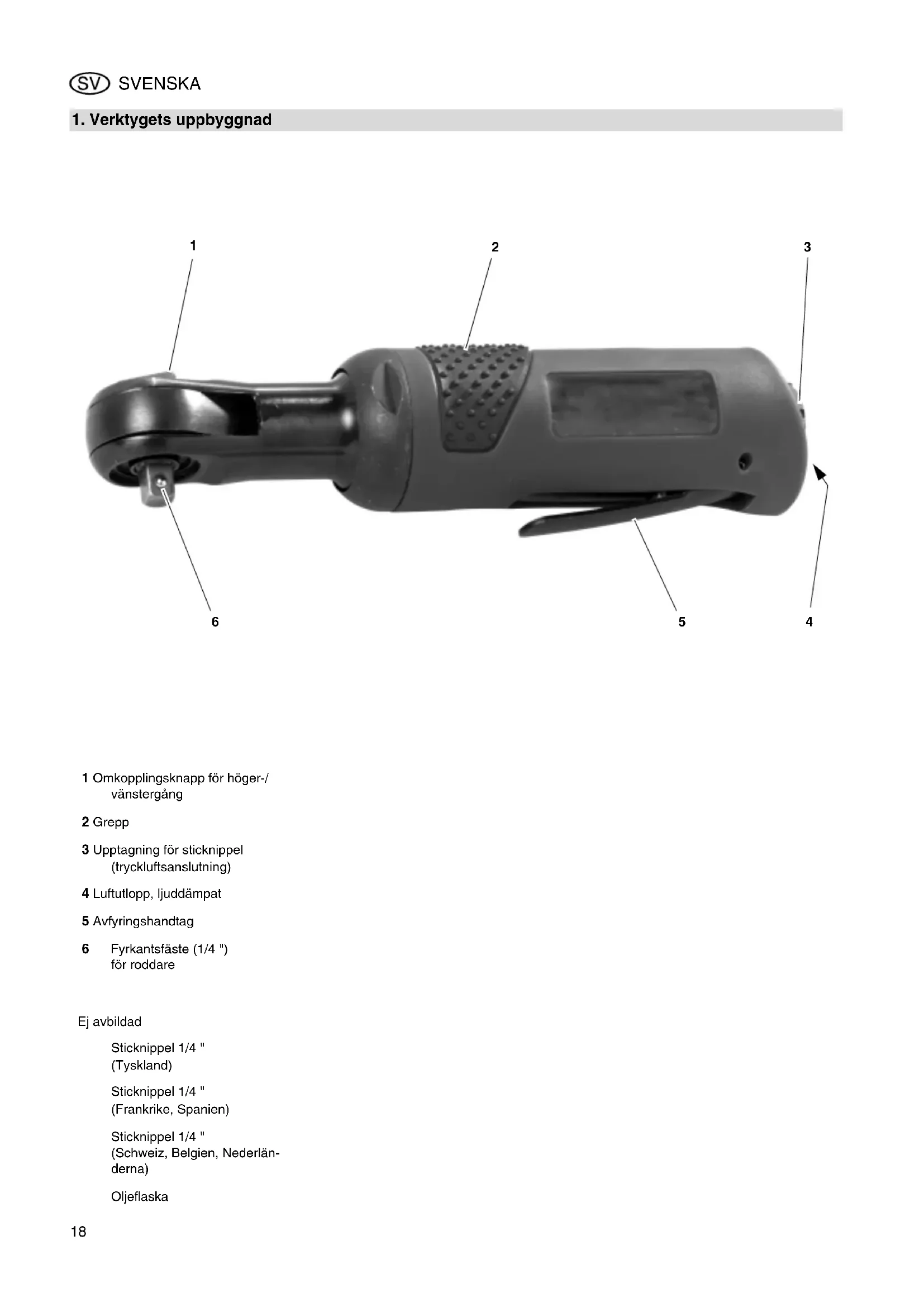

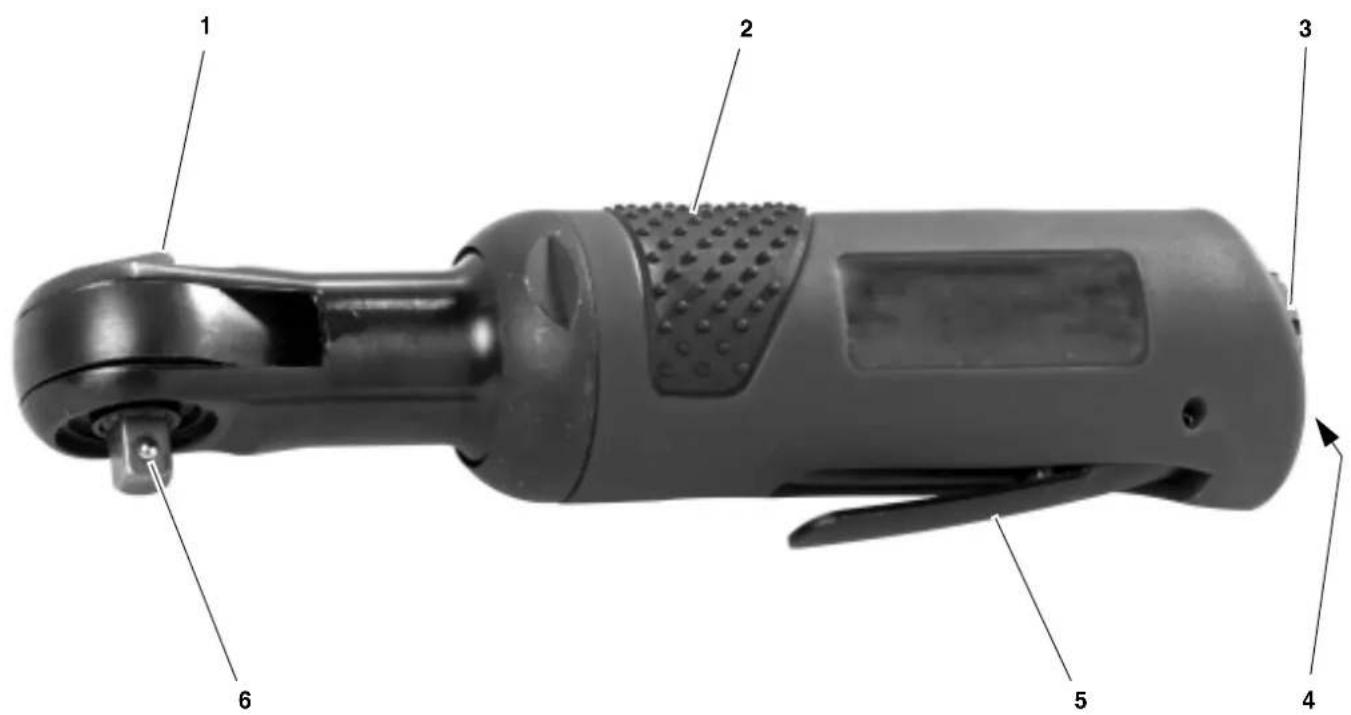

1. Verktygets uppyggnad

1 Omkopplingsknapp for hoger-/ vänstergang
2 Grepp
3 Upptagning for sticknippel (tryckluftsanslutting)
4 Luftutlopp, Ijuddampat
5 Avfyringshandtag
6 Fyrkantsfaste (1/4") for roddare

Ej avbildad

Sticknippel 1/4"

(Tyskland)

Sticknippel 1/4"

Innehällsforteckning

1. Verktygets uppyggnad... 18
2. Läs detta forst! 19
3. Sakerhet. 19
   3.1 Använd verktyget entwick
   anvisiningarna 19
   3.2 Allmanna sakerhetsanvisiningar. 19
   3.3 Symboler pa apparaten 19
   4.Drift 19
   4.1 Färe Forsta användningen...19
   4.2 Anvand verktyget 19
4. Reparation och underhäll 20
5. Tillgangliga tillbehör. 20
6. Reparation. 20
   8.Miljoskydd 20
7. Tekniska data.. 20

2. Läs detta Först!

Denna bruksanvising har framställs sa att du snabbt och sakert kan arbeta med ditt verktyg. Har ar en liters vagisare for hur du sca lasa bruksanvisingen:

• Läsigenom hela bruksanvisningen innan du anvander verktyget. Observera spezielt vara sakerhetsforeskrifter.
• Om materialet verkar ha blivit skadat under transporten skall leverantoren omedelbart underrattas. Ta inte verktyget i drift!
  Bruksanvisingen riktar sig till personer som har teknska grundkunskaper i hur man hanterar verktyg som liknar det som har beskrivs. Om duinte har nagon erfarenhet av sādana verktyg bör du söka hjälp frän erfarna personer.
• Behäll alla dokument som levererats med verktyget sä att de finns till hands För information om behov uppstär. Behäll kvittot für eventuella garantiansprák.
• Om du lánar ut uller saljer verktyget ske alla medlevererade dokument overlamnas med verktyget.

Tillverkaren tar inget ansvar for skador som har uppstatt pa grund av att bruksanvisingen inte beaktats.

• Sifflorna i figurerna (1, 2, 3, ...)
• kännetecknar enskilda delar;
• ar numreration fortlöpande.
• Handlingsanvisningar, for vilka en viss ordningsfoljd maste beaktas, ar numreree.
• Handlingsanvisningar som kan utföras i valfri ordningsfoljd ar markta med en punkt.
• Listninger ar märka med ett streck.

3. Sakerhet

3.1 Använd verktyget enlgit anvisiningarna

Detta verktyg ar agnat for montering och lossning av sexkantskruvar och sexkantmuttrar.

Med momentskruvdragaren fár skruvar dras at endast tills att det maxima vridmomentet uppnas.

Verktyget far endast drivas av en tryckluftskompressor. Det maximalt tillatna arbetstryck som framgår av tekiska data far inte överskridas. Verktyget far inte drivas med explosiva, brännbara eller halsovändiga gaser.

All annan anvandning ar forbjuden. Genom bruk som inte foljer riktlinjerna, andringar pa verktyget aller bruk av delar som inte kontrollerats och godkants av tillverkaren kan oforutsedda skador uppsta!

3.2 Allmanna sakerhetsanvisiningar

• Observera följande sakerhetsanvis- ningar nár du anvander detta verk-tyg for att forhindra fara for personer ell er sakskador.
• Beakta de speciella sakerhetsanvisingarna i respektive kapitel.
  Följ även särskilda arbetarskyddsföreskrifter eller foreskrifter for forebyggande av olycksfall som finns for handhavande av kompressorer och tryckluftsverktyg.

Allmanna risker!

• Hall ordning på arbetsplatsen - Oordning på arbetsplatsen kan medfora risik for olyckstillbud.
• Var alltid uppmarksam. Använd inte verktyget om du ar okoncentrerad.
• Undvika att verktyget forskjuts - inta en saker position nar det det anvands.
• Verktyget fär endast anslutas till en kompressor med en snabbkoppling.
• Se till att det maximalt tillatna arbetstryck som anges i tekiska data inte överskrides.
  Undvik att overbelasta verktyget - anvand det endast inom det effektomrade som anges i tekniska data.

Ror inte vid roterande delar.
- Koppla alltid bort verktyget frantryckluften innan du byter roddare ell er om verktyget lamnas utan uppsikt.

Fara genom otillräcklig person-ddssutrustning!

Anvand horselskydd.
- Använd skyddsglasögon.

Fara genom brister pa' verkty

• Undvik att reparera verktyget själv!
  Reparationer på kompressorer, tryckär och tryckluftsverktyg fär endast utforas av fackpersonal.

Obs!

Skydda verktyget, speciellt tryckluftsanslutningen, fyrkantsfastet och styrelementen fran damm och smuts.

Om följande varninger inte beaktas kan svara skador pa personer ull materiell uppsta.

Lás braksanvisningen.

Använd hörskysdd.

Använd skyddsglasögon.

4. Drift

4.1 Färe Forsta användningen

• Skruva i sticknippeln.

4.2 Använd verktyget

Obs!

For att verktyget sca vara brukbart under en lang tid sca tillracklig for-sorjning av pneumatikolja finnas tillhanda. Detta kan ske på foljande satt:

• Frán en serviceenhet med smörj-apparat vid kompressorn.
  Frän en ledningssmörjapparat, som monterats direkt på tryckluftsverktyget aller tryckluftsledningen.
• Genom att droppa cirka 3 till 5 droppar tryckluftsolja for hand

var 15:e arbetsminut (kontinuierlig anvandning) i tryckluftsanslutnigen.

1. Fäst roddaren på fyrkantsfästet.

2. Ställ in vridriktingen på omkastarspakenforhoger-/vänstergang：

3. Omkopplingsknappen at vänster: F = Hogergäng/fastdragning

4. Omkopplingsknappen at höger: R = Vänstergång/Lösdragning

5. Ställ in arbetstrycket pa kompressorn (maximalt tillatet arbetstryck, se Tekniska data).

6. Anslut snabbkopplingen vid tryckluftstillforseln.
7. Starta verktyget genom att trycka pa avfyringshandtaget.

5. Reparation och underhäll

Fara!

Koppla ifran tryckluftsanslutningen innan arbenen genomfors pa verktyget.

Övriga unterhälls-ller reparationsarbeten an de som beskrivs i detta avsnitt fär endast utforas av fackpersonal.

• Kontrollera att alla skruvforband ar fast atdragna aller dra ev. at dem.
• Om verktyget inte smörjs med hjälp av en serviceenhet eller en pamonterad ledningssmörjapparat, skacirka 3 till 5 droppar tryckluftsolja droppas for hand i tryckluftsanslutningen var 15:e arbensminut (kontinuerlig användning.
  Förvara inte verktyget oskyddat utomhus aller i fuktig milj.

6. Tillgangliga tillbehör

Pneumatikolja 0,5 liter Specialoljfortryckluftverktyg, serviceenheter ochpabyggda ledningssmorjenheter.

Art.nr.090 100 8540

Ledningssmörjenhet R1/4"inner-ganga

For installation direkt pa tryckluftverktyg. Oljenivan ar alltid synlig genom ett sikfönster.

Art.nr.090 1054584

Vrid- och tippbar luftintagsled DKG 1/4"

För montering direkt på tryckluftsverktyg. Förbättrad rörlichtet vid användingen av verktyget.

Art.nr.090 106 0991

• Roddarsats 1/4

bestarav8roddare

Reparationer pa tryckluftsverktyg farrendast genomforas av kvalificeradepersoner!

Tryckluftsverktyg som behöver repareras kan skickas in till vart svenska servicekontor. Adressen finns på reservdelslisten.

Beskriv de fel som har konstaterats nar verktyget skickas in for reparation.

8. Miljöskydd

Verktygets forpackningsmaterial kan atervinnas till 100% .

Uttjanta verktyg och tillbehör innehäller stora mängder vardefullrámaterial och plaster som kan lämnas in För atervinning.

Bruksanvisningen ar tryckt pa klorfritt blekt papper.

1. Tekniska data

Modell RS 1100
Luftbehov l/min 390
Maximalt tillätet arbetstryck bar 6,3
Varvtil min	-1 270
Fyrkantsfäste " 1/4
Maximal skruvstorlek M10
Maximalt vridmoment (höergäng)	Nm	34
Maximalt vridmoment (vänstergäng)	Nm	34
Minimal slangdiameter (inre)	mm 10
Vibration (vägt effektivärde für acceleration)	m/s2	3,63
Osäkerhet K	m/s2	1,81
EN ISO 15744
Ljudeffektsnivå LWA	dB (A)	100,1
Ljudtrycksnivå LPA	dB (A)	89,1
Osäkerhet K	dB (A)	4
Mätt:
längd x bredd x höjd	mm	170 x 39 x 46
Vikt	kg	0,53

Adversel mot personskader aller miljoskader.

OBS!

Les bruksanvisningen.

Bruk horselsvern.

Bruk vernebrille.

4. Bruk

4.1 Før Forste bruk

verktoyet blir brukt.

Art.-nr. 090 106 0991

• Bits-sett 1/4"

Bestar av 8 bits
