NÁVOD K OBSLUZE RS 1100 METABO

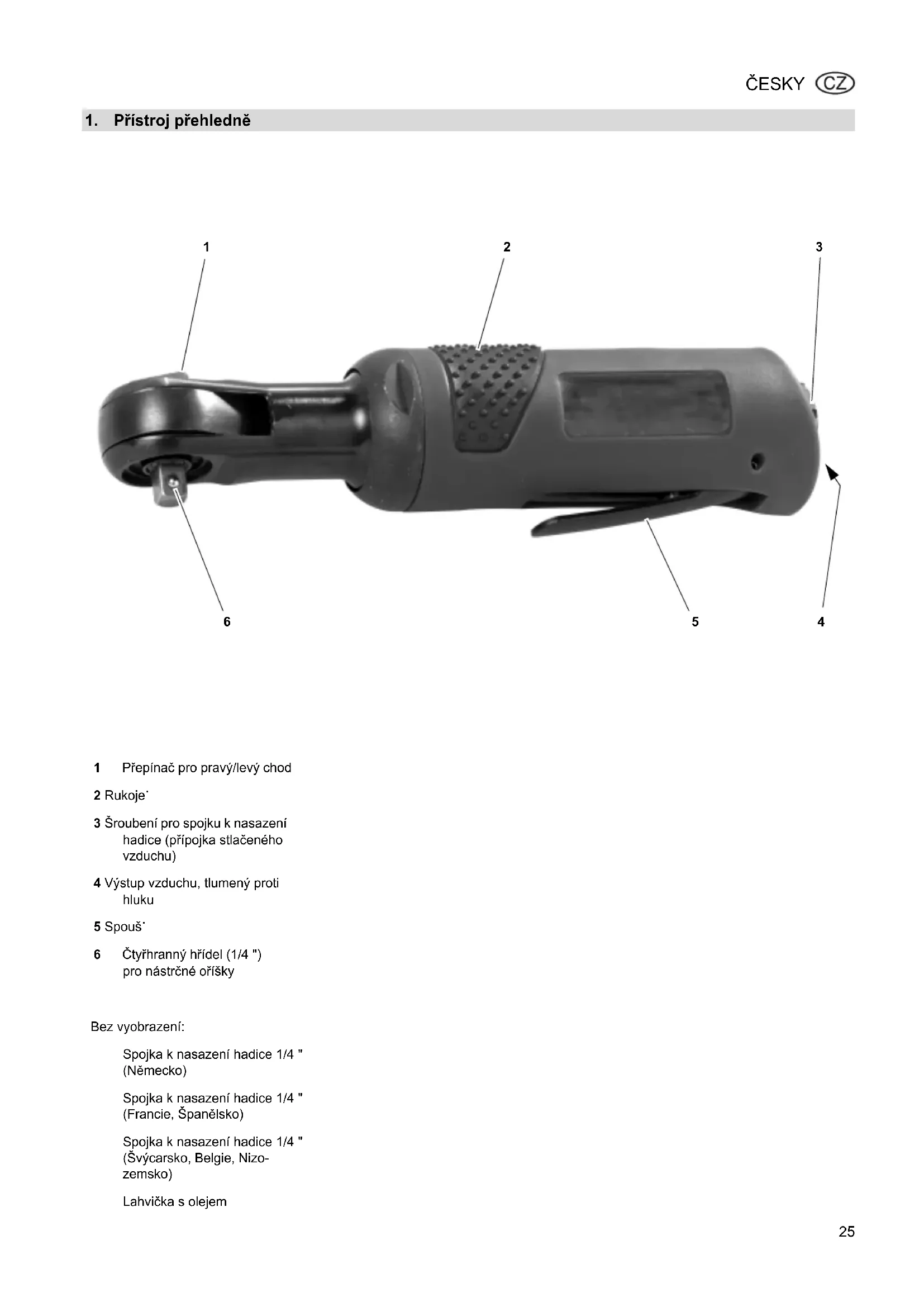

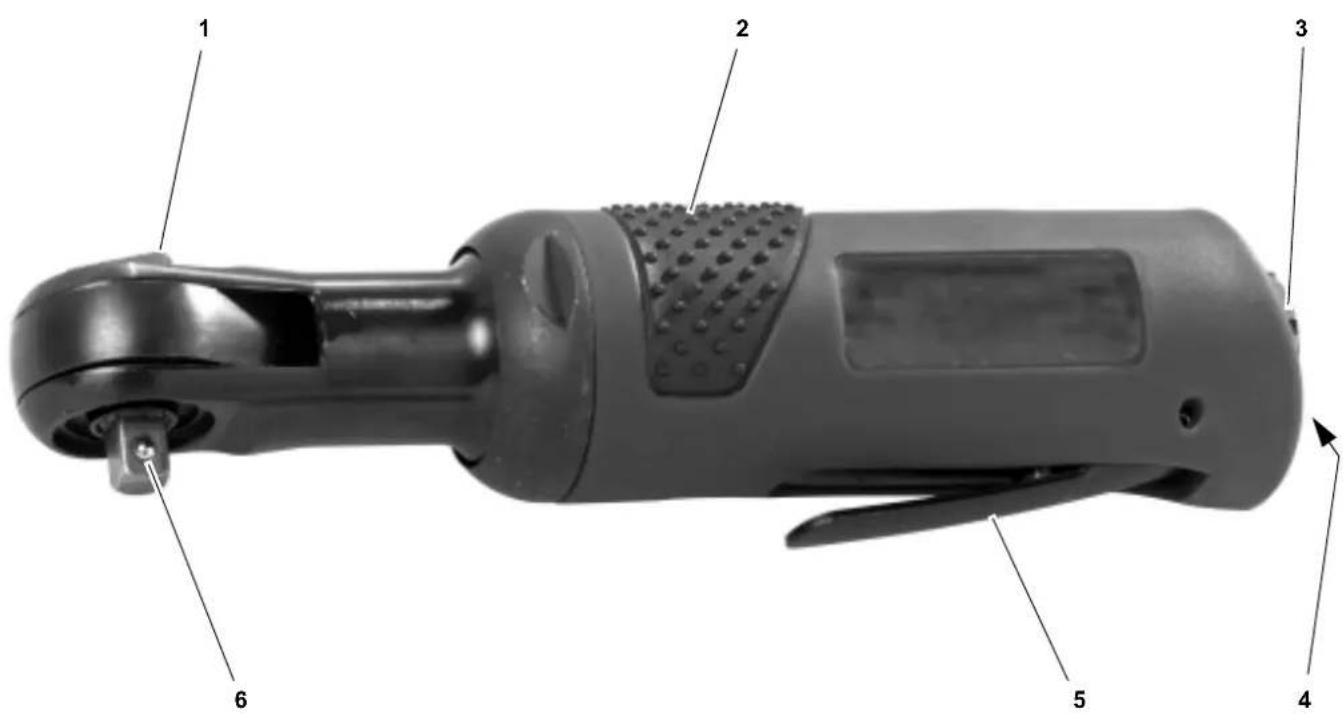

1. Přístroj přehledně

1 Přepínač pro pravý/levý chod 2 Rukoje˙ 3 Šroubení pro spojku k nasazení hadice (přípojka stlačeného vzduchu) 4 Výstup vzduchu, tlumený proti hluku 5 Spouš˙ 6 Čtyřhranný hřídel (1/4 ") pro nástrčné oříšky Bez vyobrazení: Spojka k nasazení hadice 1/4 " (Německo) Spojka k nasazení hadice 1/4 " (Francie, Španělsko) Spojka k nasazení hadice 1/4 " (Švýcarsko, Belgie, Nizo- zemsko) Lahvička s olejem XK0042CS2.fm Originální návod k osbluze ČESKY26 ČESKY

1. Přístroj přehledně .....................25

3.1 Používání v souladu s určením ...26

3.2 Všeobecné bezpečnostní

pokyny.........................................26

3.3 Symboly na přístroji.....................26

4. Provoz ........................................27

4.1 Před prvním uvedením

do provozu.................................27

4.2 Použití nástroje ...........................27

5. Údržba a ošetřování..................27

6. Dodávané příslušenství............27

7. Oprava........................................27

8. Ochrana životního

prostředí.....................................27

9. Technické údaje ........................27

Tento návod k obsluze byl vytvořen tak, abyste mohli s nástrojem rychle a bezpečně pracovat. Zde je malý průvodce, jak byste měli tento návod k obsluze číst:

• Tento návod k obsluze si celý pročtěte před uvedením nástroje do provozu. Dodržujte především bezpečnostní pokyny.

• Zjistíte-li při vybalování, že během přepravy došlo k poškození, informujte neprodleně Vašeho prodejce. Neuvádějte nástroj do provozu!

• Tento návod k obsluze se orientuje na osoby, které mají základní technické znalosti ohledně používání nástrojů zde popisovaných. Nemáte-li s používáním těchto nástrojů žádné zkušenosti, požádejte nejprve o pomoc zkušenější osoby.

• Všechny podklady dodané s tímto nástrojem si uschovejte, abyste do nich mohli v případě potřeby nahlédnout. Uschovejte si prodejní doklad pro případné uplatnění záruky.

• Když budete nástroj někdy půjčovat nebo prodávat, předejte spolu s ním všechny podklady. Za škody způsobené nedodržením tohoto návodu k obsluze nepřebírá výrobce žádnou odpovědnost. Informace v tomto návodu k obsluze jsou označeny následovně: Nebezpečí! Varování před nebezpečím úrazu nebo poškození životního prostředí. Pozor! Varování před věcnými škodami. − Čísla v obrázcích (1, 2, 3, ...) − označují jednotlivé díly; − mají průběžné číslování. − Popisy postupů, u kterých se musí dodržet pořadí, mají průběžné číslování. − Popisy postupů s libovolným pořadím provádění jsou označeny bodovou odrážkou. − Seznamy jsou označeny pomlčkou.

3.1 Používání v souladu

určením Tento nástroj slouží k utahování a povolování šestihranných šroubů a matic. Pomocí ráčnového šroubováku lze utahovat šrouby pouze do dosažení maximálního krouticího momentu. Tento nástroj smí být poháněn pouze vzduchovým kompresorem. Maximální přípustný tlak uvedený v Technických údajích nesmí být překročen. Tento nástroj se nesmí provozovat s výbušnými, hořlavými nebo zdraví škodlivými plyny. Jakékoliv jiné použití je v rozporu s určením. Použitím v rozporu s určením, úpravami na nástroji nebo použitím dílů, které nejsou přezkoušeny a schváleny výrobcem, mohou vzniknout nepředvídatelné škody!

3.2 Všeobecné bezpečnostní

• Při používání tohoto nástroje dodržujte následující bezpečnostní pokyny, aby nemohlo dojít k ohrožení osob a k věcným škodám.

• Dodržujte speciální bezpečnostní pokyny v jednotlivých kapitolách.

• Dodržujte speciální předpisy pro bezpečnost práce a ochranu před úrazem při zacházení s kompresory a nástroji na stlačený vzduch.

Všeobecná nebezpečí!

• Udržujte své pracoviště v pořádku – nepořádek na pracovišti může mít za následek úrazy.

• Buďte pozorní. Nepoužívejte tento nástroj, když nejste soustředěni.

• Zabraňte zpříčení nástroje – při používání nástroje se postavte stabilně.

• Tento nástroj připojujte pouze pomocí rychlospojky ke kompresoru.

• Zajistěte, aby nebyl překročen maximální přípustný pracovní tlak uvedený v Technických údajích.

• Nepřetěžujte tento nástroj – používejte nástroj pouze v rozsahu výkonu, který je uveden v Technických údajích.

• Nedotýkejte se žádných rotujících dílů.

• Odpojte nástroj od přípojky stlačeného vzduchu před výměnou nástrčných oříšků nebo když je nástroj bez dozoru.

Nebezpečí způsobené nedostatečnými osobními ochrannými prostředky!

• Používejte ochranu sluchu.

Nebezpečí způsobená nedostatky na přístroji!

• Neopravujte tento nástroj sami! Opravy kompresorů, tlakových zásobníků a nástrojů na stlačený vzduch smí provádět jen kvalifikovaní odborníci.

Pozor! Chraňte přístroj, především přípojku stlačeného vzduchu, čtyřhranný hřídel a ovládací prvky před prachem a nečistotou.

3.3 Symboly na přístroji

Nebezpečí! Nedodržení následujících varování může vést k těžkým zraněním nebo věcným škodám. Přečtěte si návod k obsluze. Používejte ochranu sluchu. Noste ochranné brýle.

4.1 Před prvním uvedením

• Našroubujte spojku k nasazení hadice.

4.2 Použití nástroje

Pozor! Aby tento nástroj zůstal dlouho provozuschopný, musí být zásobován dostatečným množstvím pneumatického oleje. To se může provádět následovně: − Prostřednictvím jednotky pro údržbu pomocí olejničky na kompresoru. − Prostřednictvím přídavné olejničky, která je instalována přímo na vedení stlačeného vzduchu. − Každých 15 provozních minut (trvalého provozu) kápněte ručně do přípojky stlačeného vzduchu 3 až 5 kapek pneumatického oleje.

1. Na čtyřhranný hřídel nasaďte

2. Přepínačem pro pravý/levý chod

nastavte směr otáčení: − Přepínač přepnutý doleva: F = Otáčení doprava/utahování − Přepínač přepnutý doprava: R = Otáčení doleva/povolování

3. Na kompresoru nastavte pracovní

tlak (maximální přípustný pracovní tlak viz Technické údaje).

4. K zásobování stlačeným vzduchem

připojte rychlospojku.

5. K zapnutí stiskněte spouš˙.

Nebezpečí! Před prováděním všech prací na nástroji odpojte přípojku stlačeného vzduchu. Údržbu a opravy, které náročností překračují úkony popsané v této kapitole, smí provádět jen odborní pracovníci.

• Zkontrolujte dotažení šroubových spojů a v případě potřeby je dotáhněte.

• Není-li nástroj mazán jednotkou pro údržbu nebo přídavnou olejničkou, každých 15 minut provozu (trvalého použití) kápněte ručně asi 3 až 5 kapek pneumatického oleje do přípojky stlačeného vzduchu.

• Neuchovávejte nástroj nechráněný venku nebo ve vlhkém prostředí.

• Pneumatický olej 0,5 litru Speciální olej pro nástroje na stlačený vzduch, jednotky pro údržbu a přídavné olejničky. Č. zboží 090 100 8540

• Přídavná olejnička, vnitřní závit R1/

Pro montáž přímo na nástroje na stlačený vzduch. Průzorem lze kdykoliv zkontrolovat množství oleje. Č. zboží 090 105 4584

• Otočný a sklopný kloub přívodu vzduchu DKG 1/4" Pro montáž přímo na nástrojích na stlačený vzduch. Lepší pohyblivost při použití nástroje. Č. zboží 090 106 0991

• Sada oříšků 1/4" Sestává z 8 oříšků (5.5, , 6, 7, 8, 9, 10, 11, 12 mm)

Nebezpečí! Opravy nástrojů na stlačený vzduch smí provádět jen odborníci s odpovídající kvalifikací! Nástroje na stlačený vzduch vyžadující opravu můžete zaslat do servisní opravny ve Vaší zemi. Adresu najdete v seznamu náhradních dílů. Při zasílání k opravě popište zjištěnou závadu. Obalový materiál přístroje je 100% recyklovatelný. Dosloužilé nástroje a příslušenství obsahují množství cenných surovin a plastů, které se rovněž mohou recyklovat. Tento návod byl vytištěn na papíře běleném bez použití chlóru.

5. Údržba a ošetřování

6. Dodávané příslušenství

8. Ochrana životního

Model RS 1100 Spotřeba vzduchu l/min 390 Maximální přípustný pracovní tlak bar 6,3 Otáčky min

Čtyřhranný hřídel " 1/4 Maximální velikost šroubů M10 Maximální krouticí moment (chod vpravo) Nm 34 Maximální krouticí moment (chod vlevo) Nm 34 Minimální průměr hadice (vnitřní) mm 10 Vibrace (vážená efekt. hodnota zrychlení) Nejistoty měření K m/s

Nejistoty měření K dB (A) dB (A) dB (A) 100,1 89,1

Rozměry: Délka x šířka x výška mm 170 x 39 x 46 Hmotnost kg 0,5328 SUOMI
