РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RS 1100 METABO

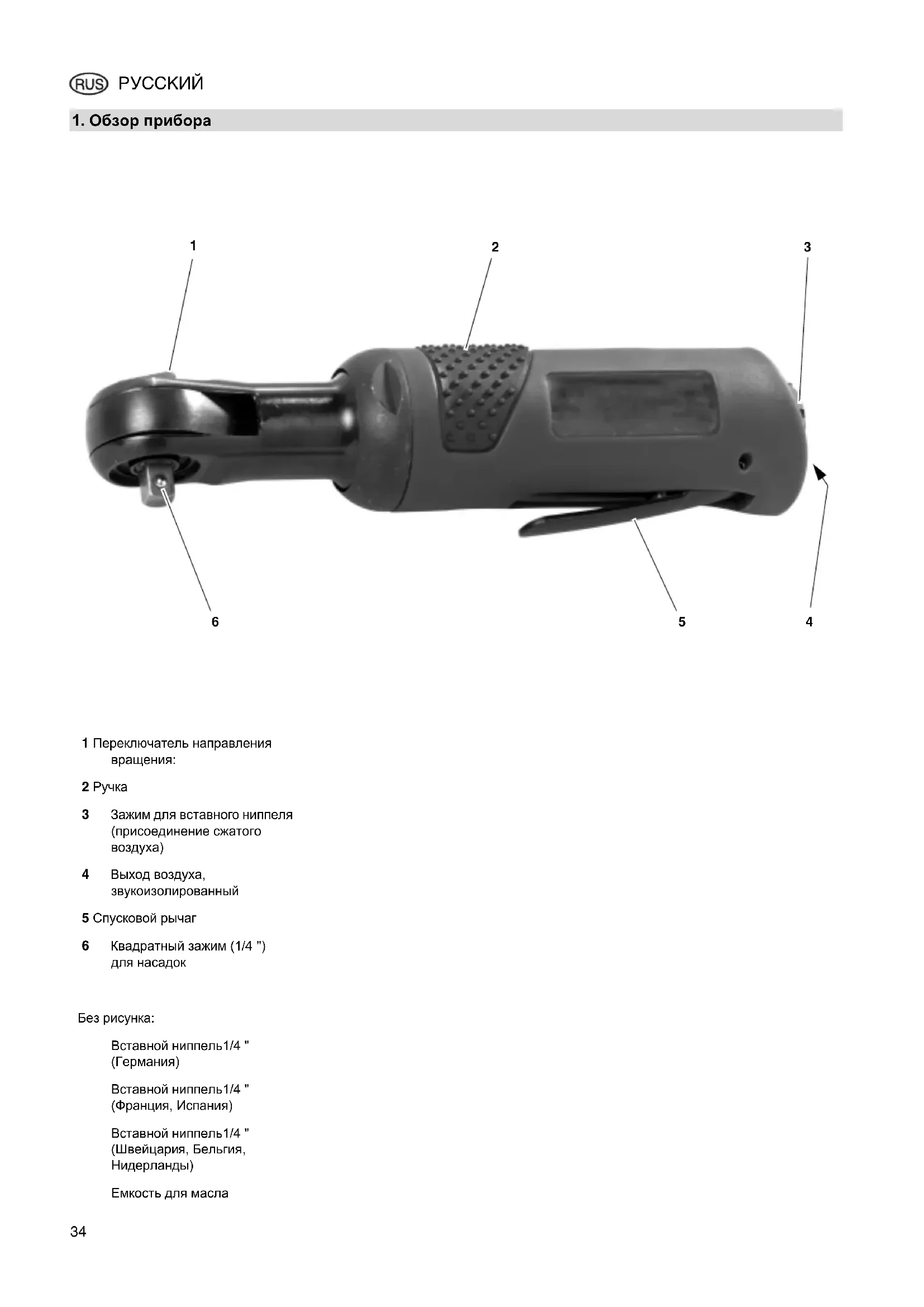

1 Переключатель направления

2 Ручка 3 Зажим для вставного ниппеля (присоединение сжатого

4 Выход воздуха, звукоизолированный 5 Спусковой рычаг 6 Квадратный зажим (1/4 ") для насадок Без рисунка: Вставной ниппель1/4 "

Вставной ниппель1/4 " (Франция, Испания) Вставной ниппель1/4 " (Швейцария, Бельгия, Нидерланды) Емкость для масла XK0042RU2.fm ???????????? ??????????? ?? ???????????? ÐÓÑÑÊÈÉ35

2. Прочитать вначале! ................ 35

3. Безопасность........................... 35

3.1 Надлежащее применение........35

3.2 Общие указания по

технике безопасности .............. 35

3.3 Символы, нанесенные

4.1 Перед первым запуском ....... 36

4.2 Работа с инструментом............36

5. Техобслуживание и уход ...... 36

8. Защита окружающей

характеристики....................... 37 Настоящее руководство составлено таким образом, чтобы Вы могли быстро и безопасно работать с инструментом. Ниже небольшая рекомендация, как следует читать это руководство:

• Полностью прочтите руководство перед запуском инструмента. Особое внимание уделите указаниям по безопасности.

• При обнаружении повреждений вследствие транспортировки немедленно сообщите о них продавцу. В этом случае нельзя запускать инструмент!

• Руководство адресовано лицам, имеющим базовые технические знания и навыки обращения с подобными инструментами. Если Вы не имеете опыта обращения с такими инструментами, воспользуйтесь помощью опытных лиц.

• Сохраняйте всю документацию, поставляемую вместе с этим инструментом, чтобы при необходимости можно было получить нужную информацию. Для получения гарантийного обслуживания сохраните чек о

• Если Вы передаете или продаете инструмент другим лицам, передавайте также всю прилагаемую документацию. Производитель не несет ответственности за ущерб, возникший вследствие несоблюдения настоящего руководства. Сведения, приведенные в данном руководстве, снабжены следующими

Предупреждение о травмах или ущербе для окружающей

Предупреждение о материальном ущербе. − Цифры на рисунках (1, 2, 3, ...) − обозначают детали; − имеют сквозную нумерацию. − Указания по работе, для которых следует соблюдать определенную последовательность, снабжены нумерацией. − Указания по работе с произвольной последовательностью обозначены точками. − Пункты списков обозначены черточками.

Данный инструмент служит для затягивания и откручивания винтов с шестигранными головками и шестигранных гаек. При помощи отвертки-трещотки можно затягивать винты только до достижения максимального вращающего момента. Данный инструмент должен приводиться в действие только компрессором сжатого воздуха. Запрещается превышать предельно допустимое рабочее давление, указанное в технических характеристиках. Запрещается использовать инструмент с взрывоопасными, горючими и вредными газами. Любое иное применение является ненадлежащим. Ненадлежащее использование, модификации иниструмента или использование частей, не проверенных и не одобренных производителем, могут привести к непредсказуемому

3.2 Общие указания по

технике безопасности

• При использовании инструмента соблюдать приведенные ниже указания по безопасности, чтобы избежать опасности возникновения травм или материального ущерба.

• Соблюдать специальные указания по безопасности, приведенные в соответствующих

• Соблюдать возможные особые нормативы по охране труда и предотвращению несчастных случаев при работе с компрессорами и пневматическими инструментами.

• Содержать рабочее место в порядке – беспорядок на рабочем месте может привести к несчастным случаям.

• Будьте внимательны! Не пользуйтесь инструментом, если Вы не в состоянии сосредоточиться.

• Избегайте перекосов инструмента - обеспечьте надежную опору при использовании инструмента

• Подключать инструмент к компрессору только через быстродействующую муфту.

• Не превышать предельно допустимое рабочее давление, указанное в технических характеристиках.

• Избегать перегрузок инструмента – использовать его только в диапазоне мощности, указанном в технических характеристиках.

• Не прикасаться к вращающимся

• Отсоединяйте инструмент от устройства подачи сжатого воздуха, если Вы намерены заменить торцовую головку или оставить инструмент без надзора.

Опасность вследствие недостаточного личного защитного снаряжения!

• Надевать защитные наушники.

• Надевать защитные очки.

Опасность вследствие дефектов прибора!

• Не ремонтировать инструмент самостоятельно! Ремонт компрессоров, напорных резервуаров и пневматических инструментов должен выполняться только специалистами.

Оберегать инструмент, особенно присоединение сжатого воздуха,

2. Прочитать вначале!

квадратный зажим и элементы управления, от пыли и грязи.

3.3 Символы, нанесенные

предупреждений может привести к серьезным травмам или материальному ущербу. Прочесть руководство по эксплуатации. Надевать защитные

Надевать защитные очки.

4.1 Перед первым запуском

• Ввинтить вставной ниппель.

4.2 Работа с инструментом

Для длительной работы инструмента залить достаточное количество масла для пневматики. Это можно сделать следующим

− Через сервисное отверстие при помощи масленки на компрессоре. − Через линейную масленку, установленную непосредственно на пневматическом инструменте или на магистрали сжатого

− Каждые 15 минут работы (при длительном использовании) вручную вводить 3 - 5 капель пневматического масла в присоединение для сжатого

1. Надеть торцовую головку на

2. Кнопкой переключателя

установить направление вращения вправо или влево: − Кнопка переключателя влево: F = правый ход/закручивание − Кнопка переключателя вправо: R = левый ход/откручивание

3. Установить рабочее давление на

компрессоре (предельно допустимое рабочее давление см. в технических характеристиках).

быстродействующую муфту к подаче сжатого воздуха.

5. Чтобы включить инструмент,

нажмите на спусковой рычаг.

Перед выполнением любых работ на инструменте отсоединять подачу сжатого воздуха. Работы по техобслуживанию или ремонту, не описанные в данной главе, должны выполняться только специалистами.

• Проверить резьбовые соединения на прочность, при необходимости

• Если инструмент не смазывается через сервисный блок или линейную масленку, следует каждые 15 минут работы (при длительном использовании) вручную подавать 3 - 5 капель пневматического масла в присоединение сжатого воздуха.

• Не хранить инструмент без защиты на открытом воздухе или во влажной среде.

• Пневматическое масло 0,5 литра Специальное масло для пневматических инструментов, сервисных блоков и линейных

• Линейная масленка с внутр. резьбой R1/4" Для установки непосредственно на пневматических инструментах. Уровень масла постоянно виден через глазок. Артикул 090 105 4584

• Поворотно-откидной воздухозаборный шарнир DKG 1/4" Для установки непосредственно на пневматических инструментах. Улучшенная подвижность при использовании инструмента. Артикул 090 106 0991

• Комплект бит 1/4" Состоит из 8 бит (5.5, 6, 7, 8, 9, 10, 11, 12 мм)

Ремонт пневматических инструментов должен производиться только специалистами! Неисправные инструменты можно присылать в сервисный отдел в Вашей стране. Адрес приведен в списке запасных частей. При высылке инструмента просьба описать возникшую неисправность. Упаковочный материал для прибора может быть переработан на 100

Отработавшие машины и принадлежности содержат большое количество ценных исходных материалов и пластмасс, которые также могут быть подвергнуты вторичной переработке. Руководство напечатано на бумаге, беленой бесхлорным способом.

5. Техобслуживание и

8. Защита окружающей

9. Технические характеристики

Модель RS 1100 Расход воздуха л/мин 390 Предельно допустимое рабочее давление бар 6,3 Частота вращения мин

Квадратный зажим " 1/4 Макс. размер винта M10 Макс. вращающий момент (правый ход) Нм 34 Макс. вращающий момент (левый ход) Нм 34 Минимальный диаметр шланга (внутр.) мм 10 Вибрация (взвешенное эффективное значение ускорения) Погрешность K

3,63 1,81 EN ISO 15744 Уровень звуковой мощности L

Уровень звукового давления L

длина x ширина x высота мм 170 x 39 x 46 Вес кг 0,53
