BEDIENUNGSANLEITUNG RS 1100 METABO

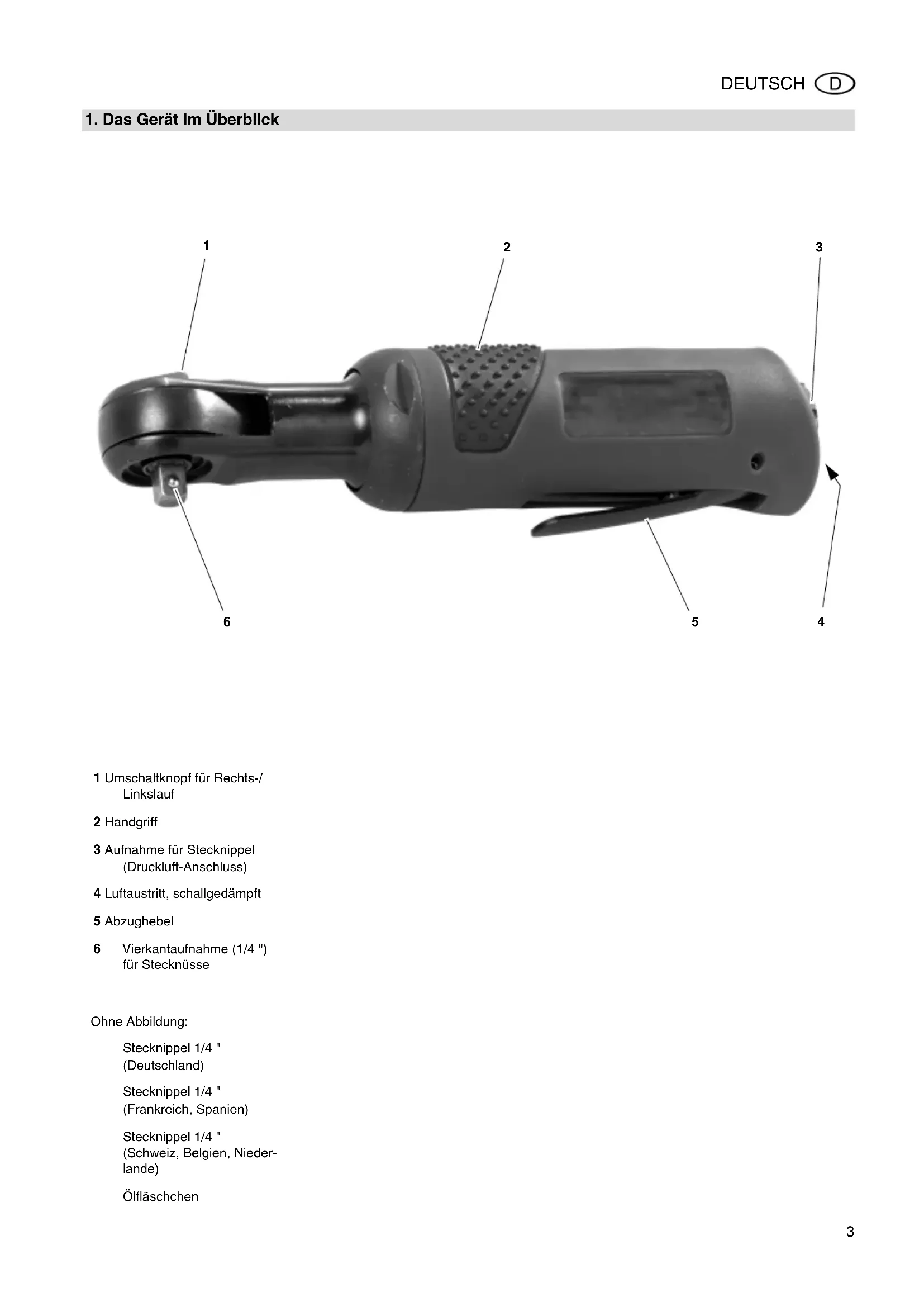

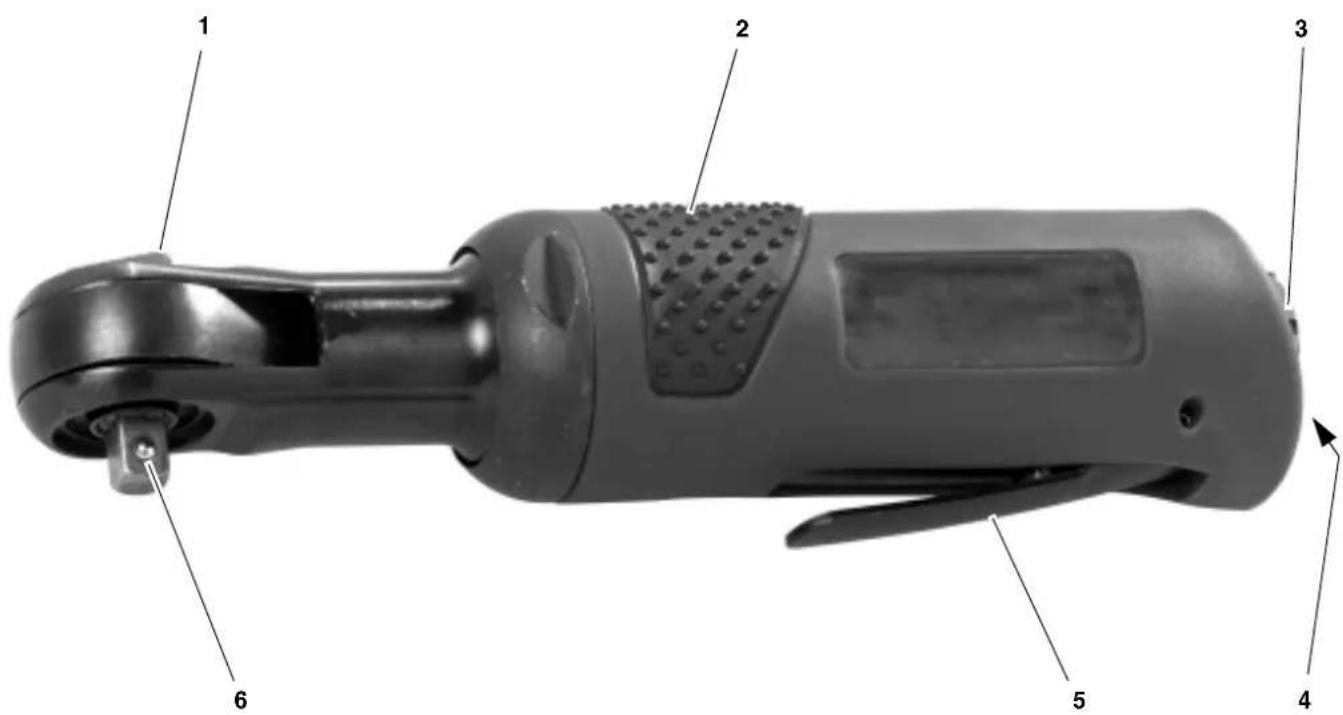

1. Das Gerät im Überblick

1 Umschaltknopf für Rechts-/ Linkslauf 2 Handgriff 3 Aufnahme für Stecknippel (Druckluft-Anschluss) 4 Luftaustritt, schallgedämpft 5 Abzughebel 6 Vierkantaufnahme (1/4 ") für Stecknüsse Ohne Abbildung: Stecknippel 1/4 " (Deutschland) Stecknippel 1/4 " (Frankreich, Spanien) Stecknippel 1/4 " (Schweiz, Belgien, Nieder- lande) Ölfläschchen XK0042D2.fm Betriebsanleitung DEUTSCH4 DEUTSCH

1. Das Gerät im Überblick...............3

3.1 Bestimmungsgemäße

Verwendung..................................4

3.2 Allgemeine Sicherheitshinweise....4

3.3 Symbole auf dem Gerät ................4

4. Betrieb..........................................5

4.1 Vor dem ersten Betrieb .................5

4.2 Werkzeug benutzen ......................5

5. Wartung und Pflege ....................5

9. Technische Daten .......................5

Diese Betriebsanleitung wurde so erstellt, dass Sie schnell und sicher mit Ihrem Werkzeug arbeiten können. Hier ein kleiner Wegweiser, wie Sie diese Betriebsanleitung lesen sollten:

• Lesen Sie diese Betriebsanleitung vor der Inbetriebnahme ganz durch. Beachten Sie insbesondere die Sicherheitshinweise.

• Wenn Sie beim Auspacken einen Transportschaden feststellen, benachrichtigen Sie umgehend Ihren Händler. Nehmen Sie das Werkzeug nicht in Betrieb!

• Diese Betriebsanleitung richtet sich an Personen mit technischen Grundkenntnissen im Umgang mit Werkzeugen wie dem hier beschrie

benen. Wenn Sie keinerlei Erfah- rung mit solchen Werkzeugen haben, sollten Sie zunächst die Hilfe von erfahrenen Personen in Anspruch nehmen.

• Bewahren Sie alle mit diesem Werk- zeug gelieferten Unterlagen auf, damit Sie sich bei Bedarf informie- ren können. Bewahren Sie den Kaufbeleg für eventuelle Garantie

• Wenn Sie das Werkzeug einmal verleihen oder verkaufen, geben Sie alle mitgelieferten Unterlagen mit. Für Schäden, die entstehen, weil diese Betriebsanleitung nicht beachtet wurde, übernimmt der Hersteller keine Haftung. Die Informationen in dieser Betriebsan- leitung sind wie folgt gekennzeichnet: Gefahr! Warnung vor Personen- schäden oder Umwelt- schäden. Achtung! Warnung vor Sach- schäden. − Zahlen in Abbildungen (1, 2, 3, ...) − kennzeichnen Einzelteile; − sind fortlaufend durchnumme- riert. − Handlungsanweisungen, bei denen die Reihenfolge beachtet werden muss, sind durchnummeriert. − Handlungsanweisungen mit belie- biger Reihenfolge sind mit einem Punkt gekennzeichnet. − Auflistungen sind mit einem Strich gekennzeichnet.

3.1 Bestimmungsgemäße

Verwendung Dieses Werkzeug dient zum Befestigen und Lösen von Sechskantschrauben und Sechskantmuttern. Mit dem Ratschenschrauber dürfen Schrauben nur bis zum Erreichen des maximalen Drehmoments angezogen werden. Dieses Werkzeug darf nur durch einen Druckluftkompressor angetrieben wer- den. Der in den Technischen Daten angegebene maximal zulässige Arbeits- druck darf nicht überschritten werden. Dieses Werkzeug darf nicht mit explo

siven, brennbaren oder gesundheitsge- fährdenden Gasen betrieben werden. Jede andere Verwendung ist bestim- mungswidrig. Durch bestimmungswid- rige Verwendung, Veränderungen am Werkzeug oder durch den Gebrauch von Teilen, die nicht vom Hersteller geprüft und freigegeben sind, können unvorher

sehbare Schäden entstehen!

• Beachten Sie beim Gebrauch dieses Werkzeugs die folgenden Sicherheitshinweise, um Gefahren für Personen oder Sachschäden auszuschließen.

• Beachten Sie die speziellen Sicher- heitshinweise in den jeweiligen Kapiteln.

• Beachten Sie gegebenenfalls spezi- elle Arbeitsschutz- oder Unfallverhü- tungs-Vorschriften für den Umgang mit Kompressoren und Druckluft- Werkzeugen.

Allgemeine Gefahren!

• Halten Sie Ihren Arbeitsbereich in Ordnung – Unordnung im Arbeitsbe

reich kann Unfälle zur Folge haben.

• Seien Sie aufmerksam. Benutzen Sie dieses Werkzeug nicht, wenn Sie unkonzentriert sind.

• Vermeiden Sie ein Verkanten des Werkzeugs – sorgen Sie für einen sicheren Stand, wenn Sie das Werk

• Schließen Sie dieses Werkzeug nur über eine Schnellkupplung an einen Kompressor an.

• Stellen Sie sicher, dass der in den Technischen Daten angegebene maximal zulässige Arbeitsdruck nicht überschritten wird.

• Überlasten Sie dieses Werkzeug nicht – benutzen Sie dieses Werk- zeug nur im Leistungsbereich, der in den Technischen Daten angegeben ist.

• Berühren Sie keine rotierenden Teile.

• Trennen Sie dieses Werkzeug vom Druckluftanschluss, bevor Sie Stecknüsse wechseln oder wenn das Werkzeug unbeaufsichtigt ist.

Gefahr durch unzureichende persönliche Schutzausrüstung!

• Tragen Sie einen Gehörschutz.

• Tragen Sie eine Schutzbrille.

Gefahr durch Mängel am Gerät!

• Reparieren Sie dieses Werkzeug nicht selbst! Nur Fachleute dürfen Reparaturen an Kompressoren, Druckbehältern und Druckluft-Werk

Achtung! Schützen Sie das Gerät, insbeson- dere den Druckluftanschluss, die Vierkantaufnahme und die Bedien

elemente vor Staub und Schmutz.

3.3 Symbole auf dem Gerät

Gefahr! Missachtung der fol- genden Warnungen kann zu schweren Verlet- zungen oder Sachschä- den führen. Betriebsanleitung lesen. Gehörschutz tragen. Inhaltsverzeichnis

DEUTSCH Schutzbrille tragen.

4.1 Vor dem ersten Betrieb

• Stecknippel einschrauben.

4.2 Werkzeug benutzen

Achtung! Damit dieses Werkzeug lange einsatz- bereit bleibt, muss es ausreichend mit Pneumatiköl versorgt werden. Dies kann wie folgt geschehen: − Über eine Wartungseinheit mit Öler am Kompressor. − Über einen Leitungsöler, der direkt am Druckluftwerkzeug oder an der Druckluftleitung installiert ist. − Pro 15 Betriebsminuten (Dauer- einsatz) etwa 3 bis 5 Tropfen Pneumatiköl von Hand in den Druckluftanschluss geben.

1. Stecknuss auf die Vierkantauf-

2. Drehrichtung am Umschaltknopf für

Rechts-/Linkslauf einstellen: − Umschaltknopf nach links: F = Rechtslauf/Festdrehen − Umschaltknopf nach rechts: R = Linkslauf/Losdrehen

3. Arbeitsdruck am Kompressor ein-

stellen (maximal zulässiger Arbeits- druck siehe Technische Daten).

4. Schnellkupplung an die Druckluft-

versorgung anschließen.

5. Zum Einschalten, Abzughebel betä-

Gefahr! Vor allen Arbeiten am Werkzeug Druckluftanschluss trennen. Weitergehende Wartungs- oder Repa- raturarbeiten, als die in diesem Kapi- tel beschriebenen, dürfen nur Fach- kräfte durchführen.

• Verschraubungen auf festen Sitz prüfen, ggf. festziehen.

• Wenn das Werkzeug nicht durch eine Wartungseinheit oder einen Leitungsöler geölt wird, pro 15 Betriebsminuten (Dauereinsatz) etwa 3 bis 5 Tropfen Pneumatiköl von Hand in den Druckluftan

• Werkzeug nicht ungeschützt im Freien oder in feuchter Umgebung aufbewahren.

• Pneumatiköl 0,5 Liter Spezialöl für Druckluftwerkzeuge, Wartungseinheiten und Leitungs- öler. Art.-Nr. 090 100 8540

• Leitungsöler R1/4" Innengewinde Zur Installation direkt an Druckluft- werkzeugen. Stets sichtbarer Ölstand durch Schauglas. Art.-Nr. 090 105 4584

• Dreh-Kipp-Lufteinlassgelenk DKG 1/4" Zur Installation direkt an Druckluft- werkzeugen. Verbesserte Beweg- lichkeit beim Werkzeugeinsatz. Art.-Nr. 090 106 0991

• Nussensatz 1/4" Bestehend aus 8 Nussen (5.5, 6, 7, 8, 9, 10, 11, 12 mm)

Gefahr! Reparaturen an Druckluftwerkzeugen dürfen nur durch eine Fachkraft aus- geführt werden! Reparaturbedürftige Druckluftwerkzeuge können an die Service-Niederlassung Ihres Landes eingesandt werden. Die Adresse finden Sie bei der Ersatzteil

liste. Bitte beschreiben Sie bei der Einsen- dung zur Reparatur den festgestellten Fehler. Das Verpackungsmaterial der Maschine ist zu 100 % recyclingfähig. Ausgediente Maschinen und Zubehör enthalten große Mengen wertvoller Roh- und Kunststoffe, die ebenfalls einem Recyclingprozess zugeführt werden können. Die Anleitung wurde auf chlorfrei gebleichtem Papier gedruckt.

5. Wartung und Pflege

6. Lieferbares Zubehör

Modell RS 1100 Luftbedarf l/min 390 Maximal zulässiger Arbeitsdruck bar 6,3 Drehzahl min

Vierkantaufnahme " 1/4 Maximale Schraubengröße M10 Maximales Drehmoment (Rechtslauf) Nm 34 Maximales Drehmoment (Linkslauf) Nm 34 Minimaler Schlauchdurchmesser (innen) mm 10 Vibration (gewichteter Effektivwert der Beschleunigung) Unsicherheit K m/s

3,63 1,81 EN ISO 15744 Schallleistungspegel L

Abmessungen: Länge x Breite x Höhe mm 170 x 39 x 46 Gewicht kg 0,536 ENGLISH
