Producttype	Draadloze elektrische nietmachine
Merk	Makita
Model	DFN350ZJ
Nominale spanning	18 V gelijkstroom
Type spijkers	18Ga x 15, 20, 25, 30, 35 mm
Magazijncapaciteit	100 spijkers
Afmetingen (L x B x H)	257 mm x 79 mm x 228 mm
Nettogewicht	2,1 - 2,4 kg (afhankelijk van accu)
Compatibele accu's	BL1815/BL1815N/BL1820/BL1820B/BL1830/BL1830B/BL1840/BL1840B/BL1850/BL1850B/BL1860B
Geluidsdrukniveau	81 dB(A)
Geluidsvermogensniveau	92 dB(A)
Trillingsemissie	≤ 2,5 m/s²
Instelbare indiepte	Tot 2,5 mm
Leegloopbeveiliging	Ja
LED-lamp	Ja
Trekkervergrendelingsknop	Ja
Riemhaak	Ja, omkeerbaar
Mondstukadapter meegeleverd	Ja
Beoogd gebruik	Bevestiging van zacht hout
Onderhoud	Reinigen met een droge doek, geen oplosmiddelen gebruiken
Veiligheid	Niet gebruiken voor elektrische kabels, verwijder de accu voor afstellingen

Veelgestelde vragen - DFN350ZJ MAKITA

Hoe laad ik de spijkers in de Makita DFN350ZJ nietmachine?

Druk op de vergrendelingshendel om de schuifdeur van het magazijn te openen. Plaats een strip spijkers zodat de punten de onderkant van het magazijn raken en schuif vervolgens naar de uitwerp opening. Sluit de deur tot deze vergrendelt.

Hoe stel ik de indiepte in?

Draai aan het instelapparaat op het gereedschap. Draai in de richting A voor maximale diepte, in de richting B om deze te verminderen. Het instelbereik is maximaal 2,5 mm. Zorg ervoor dat de accu is verwijderd voor het instellen.

Wat te doen als een spijker vastzit in de nietmachine?

Verwijder de accu en de spijkers uit het magazijn. Gebruik de meegeleverde inbussleutel om de zeskantbouten op de beschermkap van het aandrijfmechanisme te verwijderen. Verwijder de vastzittende spijker met een platte schroevendraaier en plaats de beschermkap terug.

Welke soorten spijkers kan ik met dit model gebruiken?

Gebruik uitsluitend spijkers van kaliber 18Ga (18 gauge) met lengtes van 15, 20, 25, 30 of 35 mm. Gebruik geen vervormde of niet gespecificeerde spijkers om schade aan het gereedschap te voorkomen.

Waarom stopt mijn nietmachine plotseling?

Het gereedschap is uitgerust met een beveiligingssysteem. Mogelijke oorzaken zijn: overbelasting (abnormale stroomopname), oververhitting (laat afkoelen) of lege accu (laad deze op). Het gereedschap stopt automatisch ter bescherming.

Hoe installeer ik de riemhaak?

De haak kan aan elke kant van het gereedschap worden gemonteerd. Steek hem in een groef van de behuizing en zet hem vast met de meegeleverde schroef. Om te verwijderen, draai de schroef los en haal hem eraf.

Hoe gebruik ik de LED-lamp?

De lamp gaat automatisch aan wanneer u de trekker indrukt of het contactelement bedient. Hij blijft branden zolang de trekker is ingedrukt en gaat ongeveer 10 seconden na loslaten uit.

Welke veiligheidsmaatregelen moet ik in acht nemen?

Richt het gereedschap nooit op uzelf of anderen. Draag een gehoorbeschermer. Gebruik het niet voor het bevestigen van elektrische kabels. Verwijder de accu tijdens het laden van spijkers of bij afstellingen. Controleer de goede werking van de veiligheidssystemen voor elk gebruik.

Hoe onderhoud ik de nietmachine?

Reinig de lens van de lamp regelmatig met een droge doek. Gebruik nooit benzine, thinner of alcohol. Voor reparaties, breng het gereedschap naar een erkend Makita-servicecentrum.

Welke accessoires zijn inbegrepen bij de DFN350ZJ nietmachine?

Het gereedschap wordt geleverd met een mondstukadapter om gevoelige oppervlakken te beschermen, een inbussleutel voor het verwijderen van vastzittende spijkers, een riemhaak en een opbergsteun voor de mondstukadapter. De accu en lader worden apart verkocht.

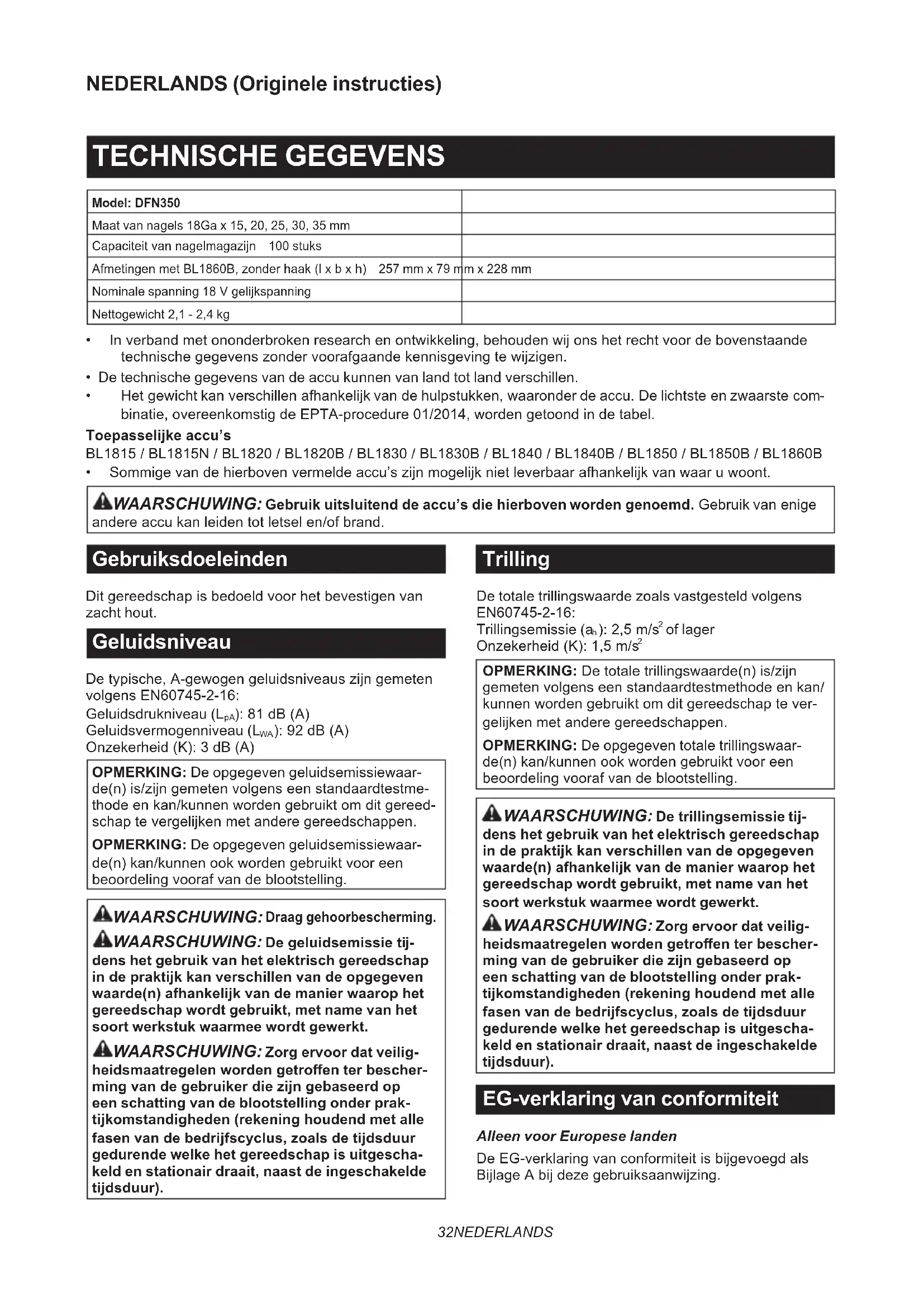

GEBRUIKSAANWIJZING DFN350ZJ MAKITA

Model: DFN350
Maat van nagels 18Ga x 15, 20, 25, 30, 35 mm
Capaciteit van nagelmagazijn 100 stuks
Afmetingen met BL1860B,+zonder haak (I x b x h) 257 mm x 79 mm m x 228 mm
Nominale spanning 18 V gelijkspanning
Nettogewicht 2,1 - 2,4 kg

In verband met ononderbroken research en ontwikkeling, behouden wij ons hetrecht voor de bovenstaande technische gegevens zonder voorafgaande kennisgeving te wijzigen.
- De technische gegevens van de accu konnen van land tot land verschillen.
- Het gewicht kan verschellen afhankelijk van de hulpstukken, waaronder de accu. De Lichtste en zwaarste combinatie, overeenkomstig de EPTA-procedure 01/2014, worden getoond in de tabel.

Toepasselijke accu's

BL1815 / BL1815N / BL1820 / BL1820B / BL1830 / BL1830B / BL1840 / BL1840B / BL1850 / BL1850B / BL1860B

Sommige van de hierboven vermelde accu's zich möglichn Niet leverbaar afhankelijk van waar u woont.

WAARSCHUWING: Gebruik uitsluitend de accu's die hierboven worden genoemd. Gebruik van enige derere accu kan leiden tot letsel en/of brand.

Gebruiksdoelseinden

Dit gereedschap is bedoeld voor het bevestigen van zicht hout.

Geluidsniveau

De typische, A-gewogen geluidsniveauaus zijn gemeten volgens EN60745-2-16:

Geluidsdrukniveau (L_pA) :81 dB (A)

Geluidsvermogenniveauu (L_WA) : 92 dB (A)

Onzekerheid (K): 3 dB (A)

OPMERKING: De opgegeven geluidsemissiewaarde(n) is/zijn gemeten volgens een standardtestmethode en kan/kunnen worden gebruikt om dit gereedschap te vergelijkken met andere gereedschappen.

OPMERKING: De opgegeven geluidsemissiewaar de(n) kan/kunnen ook worden gebrukt voor een beoordeling vooraf van de blootstelling.

WAARSCHUWING: Draag gehoorbescherming.

WAARSCHUWING: De geluidsemissie tijns het gebruik van het elektrisch gereedschap de practijk kan verschillen van de opgegevenarde(n) afhankelijk van de manier waarop het reedschap worden gebruikt, met name van hetort werkstuk waarme wordt gewerkt.

WAARSCHUWING: Zorg ervoor dat veiligdsmaatregelen worden getroffen ter beschering van de gebruiker die zichen gebaseerd op in schatting van de blootstelling onder prakomstandigheden (rekening houdend met alle den van de bedrijfscyclus, zoals de tijsduur durende welke het gereedschap is uitgeschaed en stationair draait, naast de ingeschakelde (sduur).

Trilling

De totale trillingswaarde zoals vastgesteld volgens EN60745-2-16:

Trillingsemissie (a_n) : 2,5m / s^2 oflager

Onzekerheid (K): 1,5 m/s²

OPMERKING: De totale trillingswaarde(n) is/zijn gemeten volgens een standardtestmethode en kan/ kunden worden gebruikt om dit gereedschap te vergelijkden met andere gereedschappen.

OPMERKING: De opgegeven totale trillingswaarde(n) kan/kunnen ook worden gebruikt voor een beordeling vooraf van de bloatstelling.

1. WAARSCHUWING: De trillingsemissie tijmns het gebruik van het elektrisch gereedschap de practijk kan verschillen van de opgegevenarde(n) afhankelijk van de manier waarop hetreeedschap worden gebruikt, met name van hetort werkstuk waarmee worden gewerkt.

WAARSCHUWING: Zorg ervoor dat veilig-idsmaatregelen worden getroffen ter beschering van de gebruiker die zich gebaseerd op in schatting van de blootstelling onder prakkomstandigheden (rekening houdend met alle den van de bedrijfscylclus, zoals de tijsduur duurrende welke het gereedschap is uitgeschalld en stationair draait, naast de ingeschakelde (dsduur).

EG-verklaring van conformiteit

Alleen voor Europese landen

De EG-verklaring van conformiteit is bijgevoegt als Bijlage A bij deze gebruiksaanwijzing.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

WAARSCHUWING: Lees alle veiligheids-waarschuwingen, aanwijzingen, afbeeldingen en technische gegevens behorend bij dit elektrische gereedschap aandachtig door. Als u nicht alle onderstaande aanwijzingen naleeft, kan dat resulteren in brand, elektrische schokken en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.

De term "elektrisch gereedschap" in de veiligheidsvoorschriften duidt op gereedschappen die op stroom van het Lichtnet werkken (met snoer) of gereedschappen met een accu (snoerloos).

Veiligheidswaarschuwingen voor een accunagelpistool

1. Ga er.altijd van uit dat in het gereedschap bevestigingsmiddelen zitten. Onzorgvuldig omgaan met het nagelpistool kan resulteren in onverwacht schieten van bevestigingsmiddelen waardoor persoonlijk letsel kan ontstaan.
2. Richt het gereedschap Niet op uzelf of iemand in de buurt. Door onverwachte bediening za het bevestigingsmiddel worden geschoten met letsel tot gevolg.
3. Schakel het gereedschap Niet in als dit nicht stevig gegen het werkstuk worden gedrukt. Als het gereedschap Niet het werkstuk raakt, kan het bevestigingsmiddel van het doel afbuigen.
4. Koppel het gereedschap los van de voeding wanner het bevestigingsmiddel vastloopt in het gereedschap. Tijdens het verwijderen van een vastgelopen bevestigingsmiddel, kan het nagelpistool per ongeluk worden geactiveerd als het is aangesloten op de voeding.
5. Wees voorzichtig bij het verwijderen van een vastgelopen bevestigingsmiddel. Het mechanisme kan onder druk staan en het vastgelopen bevestigingsmiddel kan met kracht eruit komen terwijl u het probeert vrij te makeen.
6. Gebruik het nagelpistool Niet voor het bevestigen van elektriciteitskabels. Het is Niet ontworpen voor de installmentie van elektriciteitskabels en kan de isolatie van de elektriciteitskabels beschadigen en hierdoor elektrische schokken of brandgevaar veroorzaken.
7. Houd uw handen en voeten uit de buurt van de uitwerpopening.
8. Volg de instructies voor het smeren en verwisselen van accessoires.

9. Verwijder algijd de accu voordat u neue bevestigingsmiddelen laadt,ijdens afstellen, inspectie, onderhoud of nadat het werk is voltooid.

10. Verzeker u ervan Alvorens het gereedschap te bedieren dat niemand zichblij staat. Probeer nooit tegelijkkertijd van binnenuit en van buitenaf bevestigingsmiddelen in een muur te schieten. De bevestigingsmiddelen können er dwars doorheen schieten of afketsen en een groot gevaar opleveren.

11. Zorg ervoor dat uijdens het gebruik van het gereedschap stevig staat en uw evenwicht goed bewaart. Controller of er zich niemand beneden u bevindt wanner u op hogeplaatsen.gaat werken.

12. Gebruik nooit elektrisch bevestigingsereed-schap met waarop het symbol “Gebruik het gereedschap Niet op een steiger of ladder” bij bepaalde toepassingen, bijvoorbeeld:

13. als bij het veranderen van een werkplek maar de volgende, gebruik gemaakt worden van een steiger, trap, ladder of soortgelijke constructies, bijv. daklatten;

14. bij het sluiten van dozens of kratten;

15. bij het monteren van transportbeveiligingsystemen, bijv. op voertuigen en aanhangers.

16. Controller muren, plafonds, vloeren en dergelijke grondig om te voorkomen dat door het Nieten in elektrische draden, pijpen of gasleidingen een elektrische schok, gaslek, explosie, enz., kan ontstaan.

17. Gebruikuitsluitend bevestigingsmiddelen die in deze gebruiksaanwijzing worden aangegeven. Door een ander soort bevestigingsmiddel te gebruiken, kan een storing in het gereed-schap worden veroorzaakt.
18. Knoei Niet aan het gereedschap en gebruik het Niet voor een ander doeleinde dan voor het aanbrengen van bevestigingsmiddelen.
19. Bedien het gereedschap Niet zonder dat er bevestigingsmiddelen in zitten. De levensduur van het gereedschap za hierdoor korter worden.
20. Stop onmiddelijk met bevestigen als u een probleem of iets vreemds opmerkt aan het gereedschap.
21. Breng nooit bevestigingsmiddelen aan in materialen die de bevestigingsmiddelen kunnen doorboren en er doorheen kunnen vliegen.
22. Bedien nooit op hetzelfde moment de trekkerschakelaar en de contactschoen tot u er maar voor bent om een bevestigingsmiddel aan te brengen in het werkstuk. Laat het werkstuk de contactschoen indrukken. Doe de werking van het apparaat Niet teniet door de contactschoen vast tezetten of met de hand ingedrukt te houden.
23. Knoei nooit aan de contactschoen. Controller de contactschoen regelmatig op correcte werkinq.
24. Haal de bevestigingsmiddelen alkijd uit het gereedschap wanner u het Niet gebruikt.

BEWAAR DEZEVOORSCHRIFTEN.

WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veriligeidsvoorschriften van het betreffende gereedschap altijd strikt in acht. VERKEERD GEBRUK of het Niet naleven van de veriligeidsvoorschriften in deze gebruiksanaanjizing kan leiden tot ernstig letsel.

Belangrijke veiligheidsinstrumenties voor een accu

1. Lees alle voorschriften en waarschuwingen op (1) de acculader, (2) de accu, en (3) het product waarvoorde accu worden gebruikt, alvorens de accu in gebruik te nemen.
2. Haal de accu Niet uit elkaar en saboteer hem Niet. Dit kan leiden tot brand, buitensporigeitte of een explosie.
3. Als de gebruikstijd van een opgeladen accu aanzienlijk korter is geworden,要去 het gebruik ervan onmiddelijk stopzetten. Voortgezet gebruik kan oververhitting, brandwonden en zichs een ontploffing veroorzaken.
4. Als elektrolyt in uw ogen isterecht gekomen, spoelt u uw ogen met schoon water en roept u onmiddelijk de hulp van een dokter in. Elektrolyt in de ogen kan blindheid veroorzaken.
5. Voorkom kortsluiting van de accu:

(1) Raak de accuklemmen nooit aan met een geleidend materiaal.
(2) Bewaar de accu Niet in een bak waarin andere metalen voorwerpen zoals spijkers, Munten e.d. worden bewaar.
(3) Stel de accu Niet bloot aan water of regen. Kortsluiting van de accu kan oorzaak zichn van een groote stroomafgifte, oververhitting, brandwonden, en zelfs defecten.

1. Bewaar en gelebruik het gereedschap en de accu Niet opplaatsen waar de temperatuur kan oplopen tot 50^ of hoger.
2. Werp de accu nooit in het vuur, ook Niet wann- neer hij zwaar beschadigd of volledig versleten is. De accu kan ontploffen in het vuur.
3. Laat de accu Niet vallen, sla er geen spijker in, snijd er Niet in, gooi er Niet mee en stoot hem Niet gegen een hard voorwerp. Dergelijk handelingen können leiden tot brand, buitensporige hitte of een explosie.
4. Gebruik nooit een beschadigde accu.

5. De bijgeleverde lithium-ionbatterijen zijn onderhevig aan de vereisten in de wetgeving omtrent gevaarlijke stoffen. Voor commercieel transport en dergelijk door derden en transporteurs要去en speciale vereisten ten aanzien van verpakking en etikettering worden nageleefd. Als voorbereiding van het artikel dat worden getransporteerd is hetoodzakelijk een expert op het gebied van gevaarlijke stoffen te raadplegen. Houd u tevens aan möglichst strengere nationale regelgeving. Blootliggende contactpuntero要去en worden afgedekt met tape en de accu要去zadanig worden verpakdtatdeze Niet kan bewegen in de verpakking.

6. Wanneer u de accu wilt weggooien, verwijdert u de accu vanaf het gereedschap en gooit u hem op een veilige manier weg. Volg bij het weggooien van de accu deplaatslijke voorschriften.

7. Gebruik de accu's uitsluitend met de gereedschappen die door Makita+zijn aanbevolen. Als de accu's worden aangebracht in nicht-compatible gereedschappen, kan dat leiden tot brand, buitensporige warmteontwikkeling, een explosie of lekkage van elektrolyt.
8. Als u het gereedschap gedurende een lange tijd Niet denkt te gaan gebruiken, moet de accu vanaf het gereedschap worden verwijderd.
9. Tijdens en na gebruik, kan de accu heet worden waardoor brandwonden of koude brandwonden+kunnen wordenveroorzaakt. Wees voorzichtig bij het hanteren van een hete accu.
10. Raak de aansluitpunten van het gereedschap Niet onmiddelijk na gebruik aan,ondat deze heet genoeg hunnenzem brandwonden teveroorzaken.
11. Zorg ervoor dat geen steenslag, stof of grond vast kommt te zitten op/in de aansluitpunten, openingsen en groeven van de accu. Hierdoor kan oververhitting, brand, een barst en een storing in het gereedschap of de accu ontstaan waardoor brandwonden of persoonlijk letsel+kennen ontstaan.
12. Behalve indien gebruik van het gereedschap is toegestaan in de buurt van hoogspanningsleidingen, mag u de accu Niet gebruiken in de buurt van een hoogspanningsleiding. Dit kan leiden tot een storing of een defect van het gereedschap of de accu.
13. Houd de accu uit de buurt van kinderen.

BEWAAR DEZE INSTRUCTIES.

ALET OP: Gebruik uitsluitend originele Makita accu's. Het gebruik van Niet-originele accu's, of accu's die+zijigd, kan ertoe leiden dat de accu ontploft en brand, persoonlijk letsel en schadeverozaakt. Ook verwalt daarmee de garantie van Makita op het gereedschap en de lader van Makita.

Tips voor een maximale levensduur van de accu

1. Laad de accu op voordat hij volledig ontladen is. Stop het gebruik van het gereedschap en laad de accu op telkens wanner u vaststelt dat het vermogen van het gereedschap is afgenomen.
2. Laad een volledig opgeladen accu nooit opniew op. Te lang opladen verkort de levensduur van de accu.
3. Laad de accu op bij een omgevingstempoatuur:tussen 10^ en 40^ . Laat een warmer accu afkoelen alvorens hem op te laden.
4. Als de accu Niet worden gebruikt, verwijdert u hem vanaf het gereedschap of de lader.
5. Laad de accu op als u deze gedurende een langeijd (meer dan zes maanden) Niet gaat gebruiken.

BESCHRIJVING VAN DE FUNCTIONS

ALET OP: Zorg.altijd dat het gereedschap isuitgeschakeld en de accu ervan is verwijderd alvorens de functies op het gereedschap af te stellen of te controleren.

De accu aanbrengen en verwijderen

ALET OP: Schakel het gereedschap algijd uit voordat u de accu aanbrengt of verwijdert.
ALET OP: Houd het gereedschap en de accu stevig vastijdens het aanbrengen of verwijderen van de accu. Als u het gereedschap en de accu nicht stevig vasthoudt,+kennen deze uit uw handen glippen en het gereedschap of de accu beschadigen,of kan persoonlijk letsel wordenveroorzaakt.

Fig.1: 1. Rood deel 2. Knop 3. Accu

Om de accu te verwijderen versuscuift u de knop aan de voorkant van de accu en schuift u tegelijkertijd de accuuit het gereedschap.

Om de accu aan te brengen lijnt u de lip op de accuuit met de groef in de behuizing en duwt u de accu op zichplaats. Steek de accu zo ver möglichk in het gereedschap tot u een klikgeluid hoort. Wanner het rode deel zichtaar is, zoals aangegeven in de afbeelding, is de accu Niet geheel vergrendeld.

ALET OP: Breng de accu alteid helemaal aan totdat het rode deel nicht meer zichtaar is. Als u dit Niet doet, kan de accu per ongeluk uit het gereedschap vallen en u of anderen in uw omgeving verwonden.
ALET OP: Breng de accu Niet met kracht aan. Als de accu Niet gemakkelijk in het gereedschap kan worden geschoven, worden dieze Niet goed aangebracht.

Het gereedschap is voorzien van een gereedschap-/ accubeveiligingssysteme. Dit system schakelt automatisch de voeding maar de motoruit om de levensduur van het gereedschap en de accu te verlengen. Het gereedschap kan tijdens het gebruik automatisch stoppen als het gereedschap of de accu aan een van de volgende omstandigheden worden blootgesteld:

Overbelastingsbeveiling

Wanner het gereedschap worden gebruikt op een manier waardoor een abnormaal hoge stroom worden getrokken, stopt het gereedschap automatisch zonder dat een indicatorlampje staat branden. Schakel in die situatie het gereedschap uit en stop het gebruik dat ertoe leidde dat het gereedschap overbelast raakte. Schakel daarna het gereedschap in om het wee te starten.

Oververhittingsbeveiliging

Wanner het gereedschap/de accu oververhit is, stopt het gereedschap automatisch. Laat in deze situation het gereedschap/de accu afkoelen voordat u het gereedschap waar inschakelt.

Bveiliging gegen te ver ontladen

Als de acculading onvoldoende is, stopt het gereed-schap automatisch. In dit het geval verwijdert u de accu vanaf het gereedschap en laadt u de accu op.

De resterende acculading controlleren

Alleen voor accu's met indicatorlampjes

Fig.2: 1. Indicatorlampjes 2. Testknop

Druk op de testknop op de accu om de resterende accumulating te zien. De indicatorlampjes branden gedurende enkele seconden.

Indicatorlampjes Resterende			acculading
Brandt Uit	Knippert
			75% tot 100%
			50% tot 75%
			25% tot 50%
			0% tot 25%
			Laad de accu op.
			Er kan een storing+zijn opgetreden in de accu.

OPMERKING: Afhankelijk van de gebruiksomstandigden en de omgevingstemperatuur, is het mogelijk dat de aangegeven acculading verschilt van de werkelijkke acculading.

OPMERKING: Het eerste (meest linker) indicator-lampje knippert wanner het accubeveiligingsssystem in werkig is getreden.

Trekkervergrendelknop

ALLET OP: Alvorens de accu in het gereed-schap teplaatsen, moet u altijd controlleren of de trekkerschakelaar goed werkt en bij het loslaten terugkeert maar de stand "OFF".
ALET OP: Wanner u het gereedschap niet gebruikt, drukt u op de trekkervergrendelknop vanaf de B-kanom de trekkerschakelaar te vergrendelen in de uit-stand.

▶ Fig.3: 1. Trekkervergrendelknop
2. Trekkerschakelaar

Fig.4

Om te voorkomen dat de trekkerschakelaar per ongeluk wordt bediend, is de trekkervergrendelknop aangebracht. Om de trekkerschakelaar te konnen inknijpen, duwt u tegen de trekkervergrendelknop vanaf Kant A. Duw na gebruik altijd gegen de trekkervergrendelknop vanaf kanf B.

Afstellen van de nageldiepte

WAARSCHUWING: Zorg er aktijd voor dat uw vingers Niet zijn geplaatst op de trekkerschakelaar of de contactschoen en dat de accu is verwijderd voordat u de nageldiepte instelt.

De nageldiepte kan worden afgesteld op dit nagelpistool. Om de nageldiepte af te stellen, draait u de instelknop. De nageldiepte is het grootst wanner de instelknop zo ver möglichk in richting A, aangegeven in de afbeelding, is gedraaid. De diepte worden geringer naarmate de instelknop in richting B worden gedraaid. De diepte kan worden afgesteld van 2,5 mm tot het maximum.

Fig.5: 1. Instelknop
Fig.6: 1. Te diep 2. Vlak 3. Te ondiep

De lamp inschakelen

ALETOP: Kijk Niet direct in het lampllicht of in de lichtbron.

Knijp de trekkerschakelaar in of druk de contactschoen gegen het werkstuk om de lamp in te schakelen. De lamp blijdt branden zo lang de trekkerschakelaar ingeknepen worden gezouden of de contactschoen gegen het werkstuk worden gedrukt. De lamp gaat uit 10 seconden nadat de trekkerschakelaar is losgelaten en de contactschoen van het werkstuk is gehaald.

Fig.7: 1. Lamp

OPMERKING: Gebruik een droge doeok om vuil van de lens van de lamp af te vegen. Wees voorzichtig dat u de lens van de lamp Niet bekrast waar dat dan de verlichting minder worden.

OPMERKING: Zelfs als de lamp brandt verwijl de resterende acculading gering is, kan het voorkomen dat het nagelpistool geen nagels schiet. Als dat gebeurt, moet u de accu opladen.

OPMERKING: De lamp begint te knipperen wanneer het nagelpstool een fout detecteertijdens het schieten van de nagel. Breng in dat geval het nagelpstool maar een fabriekservicecentrum.

MONTAGE

ALET OP: Zorg er.altijd voor dat uw vingers Niet..., Zijn geplaatst op de trekkerschakelaar of de contactsochoen en dat de accu is verwijderd voordat u enige werkzaamheden aan het nagelpistool gaatuitvoeren.

Nagels laden en verwijderen

ALET OP: Zorg er.altijd voor dat uw vingers Niet+zijn geplaatst op de trekker en dat de accu is verwijderd voordat u nagels laadt.
ALETOP: Schuif Niet abrupt met de schuif van een nagelpistool dat is geladen met nagels. Als u per ongeluk nagels LASTVallen, met name wanner u op groe hoothe werkt, kan dat leiden tot persoonlijk letsel.
ALETOP:Laad de nagels in de juiste richting. Door in de verkeerde richting te laden, kan voortijdig slijtage van de stoter en beschadiging van andere onderdelen wordenveroorzaakt.
ALETOP: Gebruik geen verrormde strippen nagels. Gebruik nagels die in deze gebruiksaanwijzing worden aangegeven. Het gebruik van andere nagels dan die zich aangegeven kan ertoe leiden dat nagels vastlopen en het nagelpistool defect raakt.

1. Druk gegen de vergrendelhendel en open des schuif van het magazijn.
   Fig.8: 1. Vergrendelhendel 2. Schuif

2. Stotergeleider 4. Magazijn

3. Plaats een strip nagels zodenig dat de punten van de nagels gegen de onderkant van het magazijn komen en schuif de strip nagels in de richting van deschietmond.
   Fig.9: 1. Nagels 2. Schuif 3. Stotergeleider

4. Zet de schuif terug in zijn oorspronkelijke stand totdat de vergrendelhendel hem vergrendelt.

Om de nagels te verwijderen, drukt u op de vergrendel-hendel en schuift u de schuif open. Haal de nagels uithet magazijn.

Neusadapter

ALET OP: Zorg er.altijd voor dat uw vingers Niet...,
zijn geplaatst op de trekkerschakelaar of de contactsohen en dat de accu is verwijderd voordat u de neusadapter aanbrengt.

Wanneru nagels schiet in een materiaal met een snel
beschadigd oppervlak, gebruikt u de neusadapter. Om
de neusadapter te bevestigen,plaatst u hem helemaal
op het stotergeleiderdeksel.
U kunt de neusadapter op de houder aan de achterkant
van het magazijn zodateh ij nicht kwijtraakt.

Fig.10: 1. Neusadapter 2. Houder

Haak

ALET OP: Hang de haak Niet aan uw broekriem. Als u het nagelpistoolaat vallen, bijvoorbeeld doordat de haak per ongeluk van+zijn plaats losraakt, hunnen nagels worden afgeschoten en persoonlijk letsel worden veroorzaakt.

Fig.11

De haak is handig om het gereedschap tijdelijk op te hangen. Deze kan aan beiden kanten van het gereed-schap worden aangebracht.

U brengt de haak aan door deze in een groef in de behuizing van het gereedschap te steken en vast te zetten met een schroef. Om de haak te verwijderen, draait u de schroef los en haalt u de haak van het gereedschap af.

Fig.12: 1. Groef 2. Haak 3. Schroef

Opbergplaats voor inbussleutel

Wanner de inbussleutel nied wordt gebruikt, bergt u hem op zoals aangegeven in de afbeelding zodat u hem nicht verliest.

Fig.13: 1. Inbussleutel

BEDIENING

Het veiligheidssystem testen

WAARSCHUWING: Controller voor gebruik of alle veiligheidssystemen goed werken. Als u dat Niet doet, kan dit leiden tot persoonlijk letsel.

Fig.14: 1.Trekkervergrendelknop
2. Trekkerschakelaar 3. Contactschoen
4. Magazijn

Test voör gebruik de veiligheidssystemen als volgt op een möglichke storing.

1. Verwijder alle nagels uit het gereedschap en LAST het magazijn open staan.
2. Breng de accu aan en ontgrendel de trekkervergrendeling.
3. Knijp alleen de trekkerschakelaar in zonder de contactschoen gegen het werkstuk te drukken.
4. Druk alleen de contactschoen gegen het werkstuk zonder de trekkerschakelaar in te knijpen.

Als het gereedschap werkt in het geval van 3 of 4 hierboven is het verilgheidssysteme defect. Stop onmiddelloijk met het gebruik van het gereedschap en vraag uwplaatselijke servicecentrum het gereedschap te repareren.

Nagels schieten

WAARSCHUWING: Gebruik het nagelpistool Niet voor het bevestigen van elektriciteitskabels. Het is Niet ontworpen voor de installmentie van elektriciteitskabels en kan de isolatie van de elektriciteitskabels beschadigen en hierdoor elektrische schokken of brandgevaar veroorzaken.
WAARSCHUWING: Blijf de contactschoen stevig gegen het materiaal drukken totdat de nagel volledig in het werkstuk verdwijnt. Onbedoeld schieten kan leiden tot persoonlijk letsel.

1. Ontgrendel de trekkervergrendeling.
2. Druk de contactschoen vlak op het materiaal.
3. Knijp de trekkerschakelaar helemaal in om een nagel te schieten.
4. Om de volgende nagel te schieten, haalt u eerst uw vinger van de trekkerschakelaar af en herhaalt u de bovenstaande stappen 2 en 3.

Fig.15: 1.Trekkerschakelaar 2.Contactschoen
U kunt ook nagels schieten wanner u het gereedschap waar de volgende nagelplaats sleept verwijl de contact-schoen gegen het materiaal gedrukt blijft, door de trekkerschakelaar in te knijpen.
Fig.16

Als de bovenkant van de nagels boven het oppervlak van het werkstuk blijftuitsteken, schiet u de nagels door de kop van het nagelpistool stevig gegen het werkstuk gedrukt te honden.

Fig.17

OPMERKING: Als de bovenkant van de nagels nog steeds boven het werkstuk blijftuitsteken ondanks dat u de kop van het nagelpistool aangedrukt houdt, is het materiaal möglichnestgeschikt voor het nagelpistool. Als u het nagelpistool blijft gebruiken op dergelijk materiaal, kan de stoter van het nagelpistool worden beschadigd en/of hunnen nagels vastlopen.

Droogschietpreventiemechanisme

WAARSCHUWING: Zorg er aktijd voor dat uw vingers Niet+zijn geplaatst op de trekkerschakelaar of de contactschoen en dat de accu is verwijderd voordat u het nagelpistool laadt.

Als de strippen nagels in het magazijn op zijn, kan de trekkerschakelaar Niet更是 worden ingeknepen. Als dat het geval is,plaatst u een neue strip nagels in het magazijn. De trekkerschakelaar kan更是 worden ingeknepen.

De resterende nagels controleren

U kunt het aantal resterende nagels controlleren via het kijkvenster.

De rode indicator beweegt in de richting van de schiet-mond wanneer het aantal resterende nagels kleiner wordt.

Fig.18: 1. Kijkvenster 2. Indicator

Vastgelopen nagels verwijderen

WAARSCHUWING: Zorg er.altijd voor dat de trekker losgelaten is en dat de accu en nagels verwijderd zijn voordat u vastgelopen nagels verwijdert.

ALET OP: Verwijder vastgelopen nagels nicht met blote handen. De nagel kan eruit springen en letsel veroorzaken.

Verwijder de inbusbouten uit het stotergeleiderdeksel met behulp van de inbussleutel.

Haal de vastgelopen nagelsuit de nagelgeleidergroef met behulp van een platkopschroevendraaier.

Bevestig het stotergeleiderdeksel met de inbusbouteen.

Fig.19: 1. Stotergeleiderdeksel 2. Inbusbout

OPMERKING: Nadat het stotergeleiderdeksel is bevestigd, controleert u altijd of het stotergeleiderdeksel correct werkt. Als deze Niet correct werkt, verwijdert u de inbusbouteen en bevestigt u het stotergeleiderdeksel opnieuw.

ONDERHOUD

ALET OP: Zorg alsijd dat het gereedschap isuitgeschakeld en de accu ervan is verwijderd alvorens te beginnen met onderhoud of inspectie.

KENNISGEVING: Gebruik nooit benzine, was-benzine, thinner, alcohol en dergelijkke. Hierdoor kunnen verkleuring, verrormingen en barsten wordenveroorzaakt.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparations, onderhoud of afstelingen te worden uitgevoerd bij een erkend Makita-servicecentrum of de Makita-fabriek, en.altijd met gebruik van Makita-verbangingsonderdelen.

ALET OP: Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing is beschreven. Bij gebruik van andere accessoires of hulpstukken bestaat het gevaar van personlijke letsel. Gebruik de accessoires of hulpstukken uitsluitend voor hun bestemde doel.

Wenst u meer bijzonderheden over deze accessoires, neem dan contact op met hetplaatselijke Makita-servicecentrum.

Nagels
Originele Makita accu's en acculaders

OPMERKING: Sommige items op de lijst{kunnen zijn inbegren in de doos van het gereedschap als standaard toebehoren. Deze kuren van land tot land verschillen.

ESPECIFICACIONES
