Produkttyp	Kabelloser elektrischer Nagler
Marke	Makita
Modell	DFN350ZJ
Nennspannung	18 V Gleichstrom
Nageltyp	18Ga x 15, 20, 25, 30, 35 mm
Magazinkapazität	100 Nägel
Abmessungen (L x B x H)	257 mm x 79 mm x 228 mm
Nettogewicht	2,1 - 2,4 kg (je nach Akku)
Kompatible Akkus	BL1815/BL1815N/BL1820/BL1820B/BL1830/BL1830B/BL1840/BL1840B/BL1850/BL1850B/BL1860B
Schalldruckpegel	81 dB(A)
Schallleistungspegel	92 dB(A)
Vibrationsemission	≤ 2,5 m/s²
Einstellbare Nageltiefe	Bis zu 2,5 mm
Leerlauf-Stoppsystem	Ja
LED-Lampe	Ja
Abzugssperrknopf	Ja
Gürtelhaken	Ja, umkehrbar
Mitgelieferter Düsenadapter	Ja
Verwendungszweck	Befestigung von Weichholz
Wartung	Mit einem trockenen Tuch reinigen, keine Lösungsmittel verwenden
Sicherheit	Nicht für elektrische Kabel verwenden, Akku vor Einstellungen entfernen

Häufig gestellte Fragen - DFN350ZJ MAKITA

Wie lade ich die Nägel in den Makita DFN350ZJ Nagler?

Drücken Sie den Verriegelungshebel, um die Schiebetür des Magazins zu öffnen. Legen Sie einen Nagelstreifen so ein, dass die Spitzen den Boden des Magazins berühren, und schieben Sie ihn dann zur Auswurföffnung. Schließen Sie die Tür, bis sie einrastet.

Wie stelle ich die Nageltiefe ein?

Drehen Sie die Einstellvorrichtung am Werkzeug. Drehen Sie in Richtung A für maximale Tiefe, in Richtung B, um sie zu verringern. Der Einstellbereich beträgt maximal 2,5 mm. Stellen Sie sicher, dass der Akku vor der Einstellung entfernt wurde.

Was tun, wenn ein Nagel im Nagler steckt?

Entfernen Sie den Akku und die Nägel aus dem Magazin. Verwenden Sie den mitgelieferten Innensechskantschlüssel, um die Sechskantschrauben an der Abdeckung des Antriebsmechanismus zu entfernen. Entfernen Sie den festsitzenden Nagel mit einem Schlitzschraubendreher und setzen Sie die Abdeckung wieder auf.

Welche Nageltypen kann ich mit diesem Modell verwenden?

Verwenden Sie ausschließlich Nägel der Stärke 18 Ga (18 Gauge) mit Längen von 15, 20, 25, 30 oder 35 mm. Verwenden Sie keine verbogenen oder nicht spezifizierten Nägel, um Schäden am Werkzeug zu vermeiden.

Warum stoppt mein Nagler plötzlich?

Das Werkzeug ist mit einem Schutzsystem ausgestattet. Mögliche Ursachen sind: Überlast (anormale Stromaufnahme), Überhitzung (abkühlen lassen) oder entladener Akku (laden). Das Werkzeug stoppt automatisch, um sich zu schützen.

Wie installiere ich den Gürtelhaken?

Der Haken kann auf jeder Seite des Werkzeugs montiert werden. Setzen Sie ihn in eine Nut des Gehäuses ein und befestigen Sie ihn mit der mitgelieferten Schraube. Zum Entfernen lösen Sie die Schraube und nehmen Sie ihn ab.

Wie verwende ich die LED-Lampe?

Die Lampe leuchtet automatisch auf, wenn Sie den Abzug betätigen oder das Kontaktelement aktivieren. Sie bleibt eingeschaltet, solange der Abzug gedrückt ist, und erlischt etwa 10 Sekunden nach dem Loslassen.

Welche Sicherheitsmaßnahmen muss ich beachten?

Richten Sie das Werkzeug niemals auf sich oder andere. Tragen Sie einen Gehörschutz. Verwenden Sie es nicht zum Befestigen von elektrischen Kabeln. Entfernen Sie den Akku beim Laden der Nägel oder bei Einstellungen. Überprüfen Sie vor jedem Gebrauch die ordnungsgemäße Funktion der Sicherheitssysteme.

Wie warte ich den Nagler?

Reinigen Sie regelmäßig die Lampenlinse mit einem trockenen Tuch. Verwenden Sie niemals Benzin, Verdünner oder Alkohol. Überlassen Sie Reparaturen einer autorisierten Makita-Service-Stelle.

Welches Zubehör ist im Lieferumfang des DFN350ZJ enthalten?

Das Werkzeug wird mit einem Düsenadapter zum Schutz empfindlicher Oberflächen, einem Innensechskantschlüssel zum Lösen von festsitzenden Nägeln, einem Gürtelhaken und einer Aufbewahrungshalterung für den Düsenadapter geliefert. Akku und Ladegerät sind separat erhältlich.

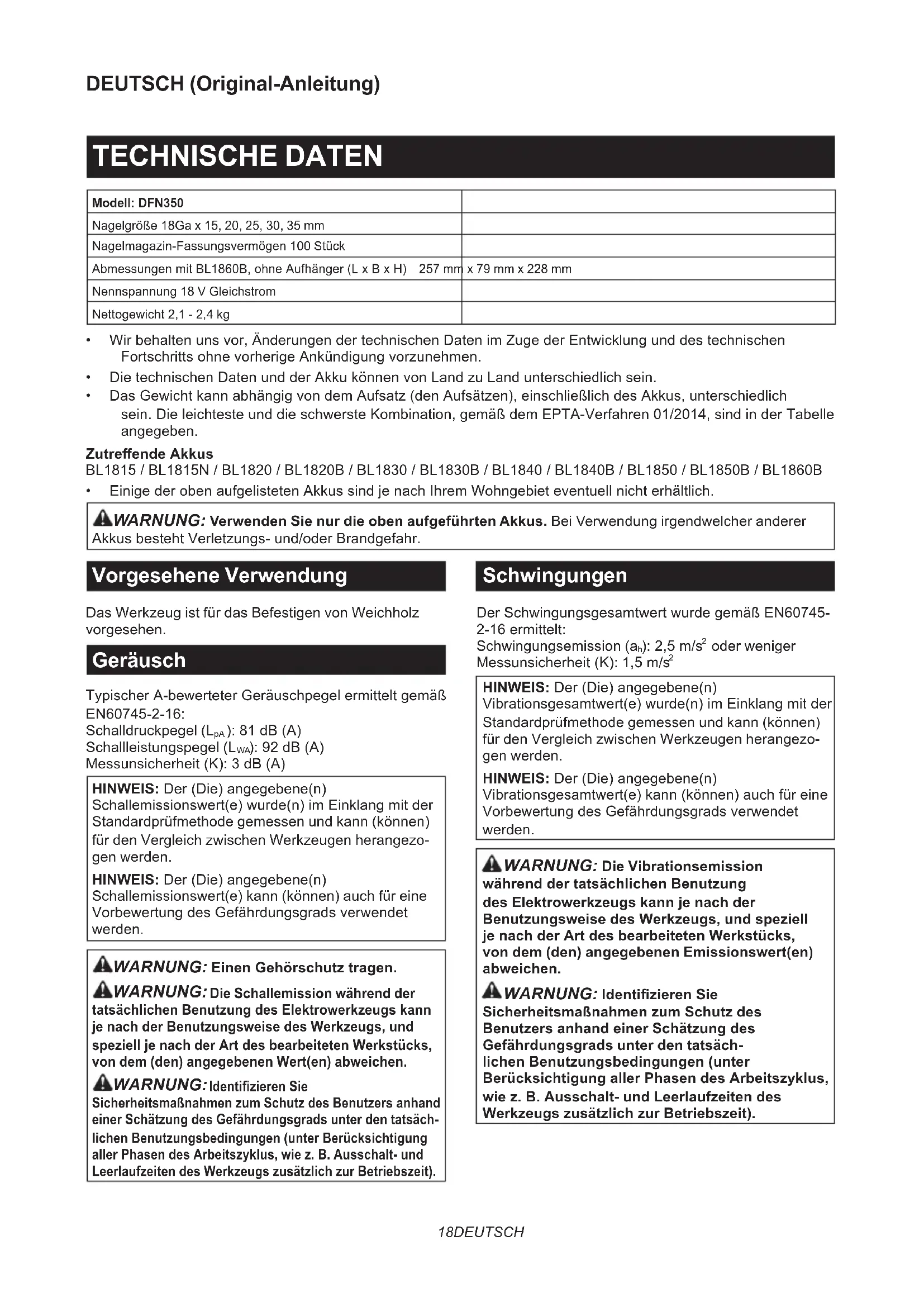

BEDIENUNGSANLEITUNG DFN350ZJ MAKITA

Model: DFN350
Nagelgroße 18Ga x 15, 20, 25, 30, 35 mm
Nagelmagazin-Fassungsvermögen 100 Stück
Abmessungen mit BL1860B, ohne Aufhänger (L x B x H) 257 mm	x 79 mm x 228 mm
Nennspannung 18 V Gleichstrom
Nettogewicht 2,1 - 2,4 kg

• Wir behalten uns vor, Änderungen der technischen Daten im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen.
  Die technischen Daten und der Akku konnen von Land zu Land unterscheidlich sein.
  Das Gewicht kann abhängig von dem Aufsatz (den Aufsätzen), einschließlich des Akkus, unterschiedlich sein. Die leichteste und die schwerste Kombination, gemäß dem EPTA-Verfahren 01/2014, sind in der Tabelle angegeben.

Zutreffende Akkus

BL1815 / BL1815N / BL1820 / BL1820B / BL1830 / BL1830B / BL1840 / BL1840B / BL1850 / BL1850B / BL1860B

• Einige der oben aufgelisteten Akkus sind je nach Ihrw Gehngebiet eventuell nicht erhältlich.

WARNING: Verwenden Sie nur die oben aufgeführten Akkus. Bei Verwendung irgendwelcher anderer

Akkus besteht Verletzungs- und/oder Brandgefahr.

Vorphesehene Verwendung

Das Werkzeug ist für das Befestigen von Weichholz vorgesehen.

Gerausch

Typischer A-bewerteter Geräuschpegel ermittelt gemäß EN60745-2-16:

Schalldruckpegel (L_pA) : 81 dB (A)

Schalleistungspegel (L_WA) : 92 dB (A)

Messunsicherheit (K): 3 dB (A)

HINWEIS: Der (Die) angegebene(n) Schallemissionswert(e) wurde(n) im Einklang mit der Standardprüfmethode gemessen und kann (konnen) für den Vergleich zwischen Werkzeugen herangezogen werden.

HINWEIS: Der (Die) angegebene(n) Schallemissionswert(e) kann (konnen) auch für eine Verbewertung des Gefährungsgrads verwendet werden.

WARNUNG: Einen Gehorschutz/TRagen.

WARNING: Die Schallemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bearbeiteten Werkstücks, von dem (den) angegebenen Wert(en) abweichen.

WARNING: Identifizieren Sie Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährungsgrads unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit).

Schwingungen

Der Schwingungsgesamtwert wurde gemäß EN60745-2-16 ermittelt:
Schwingungsemission (a_h) : 2,5 m/s² oder weniger
Messunsicherheit (K): 1,5 m/s²

HINWEIS: Der (Die) angegebene(n) Vibrationsgesamtwert(e) wurde(n) im Einklang mit der Standardprümf Methode gemessen und kann (konnen) für den Vergleich zwischen Werkzeugen herangezogen werden.

HINWEIS: Der (Die) angegebene(n) Vibrationsgesamtwert(e) kann (konnen) auch für eine Vorbewertung des Gefährungsgrads verwendet werden.

WARNING: Die Vibrationsemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bearbeiteten Werkstücks, von dem (den) angegebenen Emissionswert(en) abweichen.

WARNING: Identifizieren Sie Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährungsgrades unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit).

EG-Konformitätserklarung

Nur für europäische Länder

Die EG-Konformitätserklarung ist als Anhang A in dieser Bedienungsanleitung enthalten.

SICHERHEITSWARNUNGEN

Allgemeine Sicherheitswarningsen für Elektrowerkzeuge

AWARNUNG: Lesen Sie alle mit this-sem Elektrowerkzeug gelieferten Sicherheitswarnings, Anweisungen, Abbildungen und technischen Daten durch. Eine Missachtung der unten aufgeführten Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen.

Bewahren Sie alle Warnungen und Anweisungen für spätere Bezugnahme auf.

Der Ausdruck „Elektrowerkzeug" in den Warnhinweisen bezieht sich auf Ihr mit Netzstrom (mit Kabel) oder Akku (ohne Kabel) betriebenes Elektrowerkzeug.

Sicherheitswarnings für Akku-Tacker

1. Gehen Sie stets von der Annahme aus, dass das Werkzeug Befestigungselemente enthalt. Achtlose Handhabung des Tackers kann zu unerwarteten Abschuss von Befestigungselementen und darauf resultierenden Personenschäden führen.
2. Richten Sie das Werkzeug nicht auf sich oder umstehende Personen. Unerwartete Auslösung bewirkt Abschuss des Befestigungselements und verursacht eine Verletzung.
3. Betätigen Sie das Werkzeug nur, wenn es fest auf das Werkstück aufgesetzt ist. Ist das Werkzeug nicht mit dem Werkstück in Kontakt, kann das Befestigungselement von Ihr beabsichtigten Ziel abgelenkt werden.
4. Trennen Sie das Werkzeug von der Stromquelle, wenn ein Befestigungselement im Werkzeug klemmt. Ist der Akku eingesetzt, kann der Tacker beim Entfernen eines klemmenden Befestigungselements versehentlich betägt werden.
5. Lassen Sie beim Entfernen eines klemmenden Befestigungselements Vorsicht walten. Der Mechanismus kann unter Druck stehen, und das Befestigungselement kann abgeschlossen werden, während versucht wird, den Klemmzustand aufzuheiten.

6. Benutzen Sie diesen Tacker nicht zur Befestigung von elektrischen Kabeln. Er ist nicht für die Installation von elektrischen Kabeln ausgelegt und kann deren Isolierung beschädigen, was zu einem elektrischen Schlag oder Brand führen kann.

7. Halten Sie Hände und Fuß vom Bereich der Auswurföffnung fern.

8. Befolgen Sie die Anweisungen für die Schmierung und den Austausch von Zubehör.
9. Nehmen Sie stets den Akku ab, bevor Sie die Befestigungselemente laden, Einstellungen, Überprüfungen, Wartungsarbeiten durchführten, oder nach dem die Arbeit abgeschlossen ist.
10. Vergewissern Sie sich vor der Arbeit, dass keine Personen in der Höhe sind. Versuchen Sie niemals, Befestigungselemente gleichzeit von der Innen- und Außenseite einer Wand einzutreiben. Befestigungselemente konnen durchschlagen und/oder hersausfliegen, was eine große Gefahr darstellt.
11. Achten Sie beim Arbeiten mit dem Werkzeug auf sicheren Stand und Gleichgewicht. Vergewissern Sie sich bei Arbeiten an hohen Orten, dass sich niemand unterhalb aufhält.

12. Benutzen Sie niemals mit der Aufschrift „Nicht auf Gerüsten, Leitern verwenden“ versehene Tacker für spezifische Anwendungen, wie z. B.:

13. wenn für einen Arbeitsplatzwachsel Gerüste, Treppen, Leitern oder leiterabhängige Konstruktionen, wie z. B. Dachlatten erforderlich sind;

14. zum Verschlieben von Kisten oder Verschlagen;
    zum Anbringen von Transportsicherheitsystemen z. B. an Fahrzeugen und Wagen.

15. Überprüfen Sie Wände, Decken, Fußböden, Dach und dergleichen sorgfältig, um durch Kontakt mit Strom führenden Kabeln, Isolierrohren oder Gasrohren verursachte mögliche elektrische Schläge, Gaslecks, Explosionen usw. zu vermeiden.

16. Verwenden Sie nur die in dieser Anleitung angegebenen Befestigungselemente. Die Verwendung anderer Befestigungselemente kann eine Funktionstörung des Werkzeugs verursachen.
17. Nehmen Sie keine unerlaubten Änderungen am Werkzeug vor, und versuchen Sie nicht, es für andere Zwecke als Eintreiben von Befestigungselementen zu verwenden.
18. Betreiben Sie das Werkzeug nicht ohne Befestigungselemente. Dadurch wird die Nutzungsdauer des Werkzeugs verkürzt.
19. Brechen Sie Eintrebarbeiten sofort ab, wenn Sie einen Defekt oder etwas Ungewöhnliches am Werkzeug feststellen.
20. Treiben Sie Befestigungselemente niemals in Materialien ein, die das Befestigungselement punktieren und wie ein Geschoss durchbohren kann.

21. Betätigen Sie den Auslöseschalter und das Kontaktelement niemals gleichzeitig, bevor Sie bereit sind, Werkstücke zu befestigen. Lassen Sie das Kontaktelement sich vom Werkstück niederträcken. Heben Sie den Zweck des Kontaktelements keinesfalls durch Zurückhalten oder Niederträcken von Hand auf.

22. Nehmen Sie keine unerlaubten Eingriffe am Kontaktelement vor. Überprüfen Sie das Kontaktelement früig auf ordnungsgemänen Betrieb.

23. Entfernen Sie stets die Befestigungselemente vom Werkzeug, wenn es nicht benutzt wird.

DIESSE ANWEISUNGEN AUFBEWAHREN.

AWRANUNG: Lassen Sie sich NICHT durch Bequemlichkeit oder Verbrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) von der strikten Einhaltung der Sicherheitsregeln für das vorliegende Produkt abhalten. MISSBRAUCH oder Missachtung der Sicherheitsvorschriften in dieser Anleitung konnen schwere Verletzungen verursachen.

Wichtige Sicherheitsanweisungen für Akku

1. Lesen Sie vor der Benutzung des Akkus alle Anweisungen und Warnhinweise, die an (1) Ladegerät, (2) Akku und (3) Akkuwerkzeug angebracht sind.
2. Unterlassen Sie Zerlegen oder Manipulieren des Akkus. Es kann sonst zu einem Brand, übermäßiger Hitzeentwicklung oder einer Explosion kommt.
3. Falls die Betriebszeit betrachtlich kürzer geworden ist, stellen Sie den Betrieb sofort ein. Anderenfalls besteht die Gefahr von Überhitzung, möglichen Verbrennungen und)sogar einer Explosion.

4. Falls Elektrolyt in ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus, und begeben Sie sich unverzüglich in arztliche Behandlung. Anderenfalls konnen Sie ihre Sehrikaft verlieren.

5. Der Akku darf nicht kurzgeschlossen werden:

(1) Die Kontakte)dürfen nicht mit leitfähigem Material berührt werden.
(2)Lagern Sie den Akku nicht in einem Behälter zusammen mit anderen Metallgegenständen, wie z. B. Nagel, Munzen usw.
(3) Setzen Sie den Akku weder Wasser noch Regen aus. Ein Kurzschluss des Akkus verursacht starken Stromfluss, der Überhitzung, mögliche Verbrennungen und einen Defekt zur Folge haben kann.

1. Lagern und benutzen Sie das Werkzeug und den Akku nicht an Orten, an denen die Temperatur 50 °C erreichen oder überschreiben kann.
2. Versuchen Sie niemals, den Akku zu verbrennen, selbst wenn er stark beschädigt oder vollkommen verbraucht ist. Der Akku kann im Feuer explodieren.

3. Unterlassen Sie Nageln, Schneiden, Zerquetschen, Werfen, Fallenlassen des Akkus oder Schlagen des Akkus mit einem harten Gegenstand. Eine solche Handlung kann zu einem Brand, übermaßiger Hitzeentwicklung oder einer Explosion führen.

4. Benutzen Sie keine beschädigten Akkus.

5. Die enthaltenen Lithium-Ionen-Akkus unterliegen den Anforderungen der Gefahrengut-Gesetzgebung. Für komerziielle Transporte, z. B. durch Dritte oder Spediteure, müssen besondere Anforderungen zu Verpackung und Etikettierung beachtet werden. Zur Vorbereitung des zu transportierenden Artikels ist eine Beratung durch einen Experten für Gefahrengut erforderlich.itte beachten Sie moglicherweise ausfuhrlichere nationale Vorschriften. Überkleben oder verdecken Sie offene Kontakte, und verpacken Sie den Akku so, dass er sich in der Verpackung nicht umher bewegen kann.
6. Entfernen Sie den Akku zum Entsorgen vom Werkzeug, und entsorgen Sie hin an einem sicheren Ort. Befolgen Sie die örtlichen Vorschriften bezüglich der Entsorgung von Akkus.
7. Verwenden Sie die Akkus nur mit den von Makita angegebenen Produkten. Das Einsetzen der Akkus in nicht konforme Produkte kann zu einem Brand, übermöiger Hitzebildung, einer Explosion oder Auslaufen von Elektrolyt führen.
8. Soll das Werkzeug längerere Zeit nicht benutzt werden, muss der Akku vom Werkzeug entfernt werden.
9. Bei und nach dem Gebrauch kann der Akku heißt werden, was Verbrennungen oder Niedertemperaturverbrennungen verursachen kann. Beachten Sie die Handhabung vonheiten Akkus.
10. Berühren Sie nicht den Anschlusskontakt des Werkzeugs unmittelbar nach dem Gebrauch, da er heißt genug werden kann, um Verbrennungen zu verursichen.
11. Achten Sie darauf, dass sich keine Späne, Staub oder Schmutz in den Anschlusskontakten, Lächern und Nuten des Akkus absetzen. Es konnte sonst zu Erhitzung, Brandauslösung, Bersten und Funktionstörungen des Werkzeugs oder des Akkus kommt, was zu Verbrennungen oder Personenschäden führen kann.
12. Wenn das Werkzeug den Einsatz in der Nähe einer Hochspannungs-Stromleitung nicht Unterstützung, benutzen Sie den Akku nicht in der Nähe einer Hochspannungs-Stromleitung. Dies kann zu einer Funktionstörung oder Betriebsstörung des Werkzeugs oder des Akkus führen.
13. Halten Sie die Batterie von Kindern fern.

DIESE ANWEISUNGEN AUFBEWAHREN.

A VORSICHT: Verwenden Sie nur Original-Makita-Akkus. Die Verwendung von Nicht-Original-Makita-Akkus oder von Akkus, die abgeändert worden sind, kann zum Bersten des Akkus und daraus resultierenden Branden, Personenschäden und Beschädigung führen. Außen dem wird dadurch die Makita-Garantie für das Makita-Werkzeug und -Ladegerät ungültig.

Hinweise zur Aufrechterhaltung der maximalen Akku-Nutzungsdauer

1. Laden Sie den Akku, bevor er vollkommen erschöpf ist. Schalten Sie das Werkzeug stets aus, und laden Sie den Akku, wenn Sie ein Nachlassen der Werkzeugleistung feststellen.
2. Unterlassen Sie erneutes Laden eines voll aufgeladenen Akkus. Überladen führt zu einer Verkürzung der Nutzungsdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur zwischen 10 - 40 °C. Lassen Sie einen bereits Akku abkühlen, bevor Sie ihn laden.
4. Wenn Sie den Akku nicht benutzen,nehmen Sieihn vom Werkzeug oder Ladegerat ab.
5. Der Akku muss geladen werden, wenn er lange Zeit (länger als sechs Monate) nicht benutzt wird.

FUNKTIONSBESCHREIBUNG

AVORSICHT: Vergewissern Sie sich vor der Durchführung von Einstellungen oder Funktionsprüfungen des Werkzeugs stets, dass das Werkzeug ausgeschelt und der Akku abgenommen ist.

Anbringen und Abnehmen des Akkus

AVORSICHT: Schalten Sie das Werkzeug stets aus, bevor Sie den Akku anbringen oder abnehmer.

A VORSICHT: Halten Sie das Werkzeug und den Akku beim Anbringen oder Abnehmer des Akkus sicher fest. Wenn Sie das Werkzeug und den Akku nicht sicher festhalten, konnen sie Ihnen aus der Hand rutschen, was zu einer Beschädigung des Werkzeugs und des Akkus und zu Körpersverletzungen führen kann.

Abb.1: 1. Rote Anzeige 2. Knopf 3. Akku

Ziehen Sie den Akku zum Abnehmer vom Werkzeug ab, während Sie den Knopf an der Vorderseite des Akkus verschiben.

Richten Sie zum Anbringen des Akkus dessen Führungsfeder auf die Nut im Gehäuse aus, und schiben Sie den Akku hinein. Schiebern Sieihn vollständig ein, bis er mit einem leisen Klicken einrastet. Wenn Sie die rote Anzeige sehen konnen, wie in der Abbildung gezeigt, ist der Akku nicht vollständig verriegelt.

AVORSICHT: Schieber den Akku stets bis zum Anschlag ein, bis die rote Anzeige nicht mehr sightbar ist. Anderenfalls kann er aus dem Werkzeug herausfallen und Sie oder umstehende Personen verletzen.

AVORSICHT: Unterlassen Sie Gewaltanwendung beim Anbringen des Akkus. Falls der Akku nicht reibungslos hineingleitet, ist er nicht richtig ausgerichtet.

Werkzeug/Akku-Schutzsystem

Das Werkzeug ist mit einem Werkzeug/Akku-Schutzsystem ausgestattet. Dieses System schaltet die Stromversorgung des Motors automatisch ab, um die Lebensdauer von Werkzeug und Akku zu verlangern. Das Werkzeug bleibt während des Betriebs automatisch stehen, wenn das Werkzeug oder der Akku einer der folgenden Bedingungen unterliegt:

Überlastschutz

Wird das Werkzeug/der Akku auf eine Weise benutzt, die eine ungewöhnlich hohe Stromaufnahme bewirkt, bleibt das Werkzeug ohne jegliche Anzeige automatisch stehen. Schalten Sie in dieser Situation das Werkzeug aus, und brechen Sie die Arbeit ab, die eine Überlastung des Werkzeugs verursacht hat. Schalten Sie dann das Werkzeug wieder ein, um es neu zu starten.

Überhitzungsschutz

Wenn das Werkzeug/der Akku überhitz wird, bleibt das Werkzeug automatisch stehen. Lassen Sie das Werkzeug/den Akku in dieser Situation abkühlen, bevor Sie das Werkzeug wieder einschalten.

Überentladungsschutz

Wenn die Akkukapazität unzureichend wird, bleibt das Werkzeug automatisch stehen. Nehmen Sie in thisem Fall den Akku vom Werkzeug ab, und laden Sieihn auf.

Anzeigen der Akku-Restkapazität

Nur für Akkus mit Anzeige

Abb.2: 1.Anzeigelampen 2.Pruftaste

Drucken Sie die Prüftaste am Akku, um die Akku-Restkapazität anzu-zeigen. Die Anzeigelampen leuchten weniger Sekunden lang auf.

Anzeigelampen Restkapazität
Erleuchtet Aus Blinkend
		75% bis 100%
		50% bis 75%
		25% bis 50%
		0% bis 25%
		Den Akku aufladen.
		Möglicherweise liegt eine Funktionstörung im Akku vor.

HINWEIS: Abhängig von den

Benutzungsbedingungen und der Umgebungstemperatur kann die Anzeige gingfugig von der tatsächlichen Kapazität abweichen.

HINWEIS: Die erstige (äußerste linke) Anzeigelampe blinkt, wenn das Akku-Schutzsystem aktiv ist.

Auslosersperrknopf

AVORSICHT: Vergewissern Sie sich vor dem Einsetzen des Akkus in das Werkzeug stets, dass der Ein-Aus-Schalter ordnungsgemäß faktioniert und beim Loslassen in die AUS-Stellung zurückkehrt.
AVORSICHT: Wenn Sie das Werkzeug nicht benutzen, drücken Sie den Auslössersperrknopf auf der Seite B hinein, um den Auslöser in der Stellung OFF zu verriegeln.

Abb.3: 1.Auslosersperrknopf 2.Ausloser
Abb.4

Um versehentliche Betätigung des Auslosers zu verhuten, ist das Werkzeug mit einem Auslosersperrknopf ausgestattet. Um den Ausloser zu betätigten, drücken Sie den Auslosersperrknopf auf der Seite A hinein. Drücken Sie den Auslosersperrknopf nach der Benutzung stets auf der Seite B hinein.

Einstellen der Nageleintreibtiefe

WARNING: Vergewissern Sie sich immer, dass ihre Finger nicht auf dem Auslöseschalter oder dem Kontaktelement ruhen, und dass der Akku abgenommen ist, bevor Sie die Nageleintreibtiefe einstehen.

Die Nageleintreibtiefe kann an thisem Nagler eingestellt werden. Zum Einstellen der Nageleintreibtiefe drehen Sie die Einstellvorrichtung. Die Nageleintreibtiefe ist am größten, wenn die Einstellvorrichtung vollständig in Richtung A gedrecht wird, wie in der Abbildung gezeigt. Die Nageleintreibtiefe wird geringer, je weiter die Einstellvorrichtung in Richtung B gedrecht wird. Die Tiefe kann von 2,5 mm bis Maximaltiefe eingestellt werden.

Abb.5: 1. Einstellvorrichtung
Abb.6: 1. Zutief 2. Bundig 3. Zuflach

Einschalten der Lampe

A VORSICHT: Blichen Sie nicht direkt in die Lampe oder die Lichtquelle.

Betätigten Sie den Auslöscher oder das Kontaktelement, um die Lampe einzuschalten. Die Lampe bleibt erleuchtet, solange der Auslöscher gedrückt oder das Kontaktelement betägt wird. Die Lampe erlischt ungebärn 10 Sekunden nach dem Loslassen des Auslösers und des Kontakteelements.

Abb.7: 1. Lampe

HINWEIS: Wischen Sie Schmutz auf der Lampenlinse mit einem trockenen Tuch ab. Achten Sie sorgfältig darauf, dass Sie die Lampenlinse nicht verkratzen, weil sich sonst die Lichtstarke verringgert.

HINWEIS: Selfbst wenn die Lampe bei schwacher Akku-Restleistung aufleuchtet, schieft der Nagler u. U. keine Nagel ab. Laden Sie in thisem Fall den Akku auf.

HINWEIS: Die Lampe beginnnt zu blinken, falls der Nagler während des Eintreibens des Nagels einen Fehler erkennt. Bringen Sie den Nagler in thisem Fall zu einem Werks-Servicecenter.

MONTAGE

VORSICHT: Vergewissern Sie sich immer, dass ihre Finger nicht auf dem Auslöseschalter oder dem Kontaktelement ruhen, und dass der Akku abgenommen ist, bevor Sie irgendwelche Arbeiten am Nagler ausführren.

Laden und Entladen der Nägel

VORSICHT: Vergewissern Sie sich immer, dass ihre Finger nicht auf dem Auslöser ruhen, und dass der Akku abgenommen ist, bevor Sie Nagel laden.
VORSICHT: Vermeiden Sie abruptes Verschieben der Schiebetür des mit Nageln gefüllten Naglers. Versehentliches Herunterfallen von Nageln, besonders beim Arbeitsen an hohen Orten, kann Personenschäden verursachen.
VORSICHT: Laden Sie Nagel in der korrekten Richtung. Laden in der falschen Richtung kann vorzeitige Abnutzung des Treibers und Beschädigung der übrigen Teile verursachen.
A VORSICHT: Verwenden Sie keine verformtten Nagelgurte. Verwenden Sie nur die in dieser Anleitung angegebenen Nagel. Die Verwendung von anderen Nageln außer den angegebenen kan Nagelstaus und Bruch des Naglers verursachen.

1. Drücken Sie den Sperrhebel, und öffnen Sie die Schiebetür des Magazines.

Abb.8: 1. Sperrhebel 2. Schiebetür
3. Treiberführung 4. Magazin

1. Legen Sie einen Nagelgurt so ein, dass die Nagelspitzen den Boden des Magazines berühren, und schiben Sie den Nagelgurt auf die Abschlussführung zu.
   Abb.9: 1. Nagel 2. Schiebetür 3. Treiberführung

2. Stellen Sie die Schiebetür wieder auf die Ausgangsposition zurück, bis sie vom Sperrhebel verriegelt wird.

Um die Nagel zu entfernen, drücken Sie den Sperrhebel, und verschiben Sie die Schiebetür. Nehmen Sie die Nagel aus dem Magazin hersa.

Mundstückadapter

A VORSICHT: Vergewissern Sie sich immer, dass ihre Finger nicht auf dem Auslöseschalter oder dem Kontaktelement ruhen, und dass der Akku abgenommen ist, bevor Sie den Mundstückadapter montieren.

Wenn Sie Nagel in Material mit empfindlicher Oberfläche eintreiben, verwenden Sie den Mundstückadapter. Um den Mundstückadapter anzubringen, setzen Sieihn auf die Treiberführungsbdeckung am Ende. Bewahren Sie den Mundstückadapter am Halter am hinteren Ende des Magazines auf, damit er nicht verloren gest.

Abb.10: 1. Mundstückadapter 2. Halter

Aufhänger

A VORSICHT: Hagen Sie den Aufhängen nicht in den Hüftgurt ein. Herunterfallen des Naglers, das durch versehentliches Abrutschen des Aufhängers verursacht wird, kann unbeabsichtigtes Abschieben und darauf resultierende Personenschäden verursachen.
Abb.11

Der Aufhänger ist practisch, um das Werkzeug vorübergehend aufzuhängen. Diese kann auf beiden Seiten des Werkzeugs angebracht werden.

Um den Aufhänger anzubringen, führen Sieihn in die Nut entweder auf der linken oder rechten Seite des Werkzeuggehäuses ein, und sichern Sieihn dann mit einer Schraube. Umihn zu entfernen,lös Sie die Schraube, und nehmen Sieihn dann hersaus.

Abb.12: 1. Nut 2. Aufhänger 3. Schraube

Aufbewährung des Inbusschlüssels

Der Inbusschlüssel kann an der in der Abbildung gezeigten Stelle aufbewahrt werden, damit er nicht verloren Goes.

Abb.13: 1. Inbusschlüssel

BETRIEB

Testen des Sicherheitssystems

WARNING: Vergewissern Sie sich vor der Benutzung, dass alle Sicherheitsysteme in gutem Betriebszustand sind. Anderenfalls kann es zu Verletzungen kommt.

Abb.14: 1.Auslosersperrknopf 2. Ausloser
3. Kontaktelement 4. Magazin

Prufen Sie die Sicherheitsysteme vor dem Betrieb auf mögliche Fehler. Gehen Sie dazu wie folgt vor.

1. Nehmen Sie die Nagel aus dem Werkzeug heraus, und halten Sie das Magazin offen.
2. Setzen Sie den Akku ein, und geben Sie die Auslösersperre frei.
3. Betätigen Sie nur den Auslöser, ohne das Kontaktelement gegen das Material zu halten.
4. Halten Sie nur das Kontaktelement gegen das Material, ohne den Auslöser zu betätigen.

Falls das Werkzeug in den obigen Fälle 3 und 4 betägt wird, sind die Sicherheitsysteme defekt. Brechen Sie sofort die Benutzung des Werkzeugs ab, und werden Sie sich an Ihr örtliches Kundenzentrum.

Eintreiben von Nageln

WARNING: Benutzen Sie diesen Tacker nicht zur Befestigung von elektrischen Kabeln. Er ist nicht für die Installation von elektrischen Kabeln ausgelegt und kann deren Isolierung beschädigten, was zu einem elektrischen Schlag oder Brand führen kann.
WARNING: Halten Sie das Kontaktelement fest gegen das Material gedrückt, bis der Nagel vollständig eingetrieben ist. Unbeabsichtiges Abschieben kann Personenschäden verursachen.

1. Lassen Sie die Auslösersperre los.
2. Setzen Sie das Kontaktelement flach auf das Material.
3. Betätigen Sie den Auslöseschalter vollständig, um einen Nagel einzutreiben.
4. Um den{nachsten Nagel einzutreiben,nehmen Sie Ihren Finger kurz vom Auslöseschalter,und wiederholen Sie dann die obigen Schritte 2 und 3.

Abb.15: 1.Auslöseschalter 2.Kontaktelement

Sie können die Nagel auch eintreiben, wenn Sie das Werkzeug zum nachsten Bereichziehen, während Sie das Kontaktelement gegen das Material gedrückhalten und den Auslöseschalter betätigten.
Abb.16

Wenn der Kopf des Nagels oberhalb der Werkstückoberfläche bleibt, halten Sie den Nagelerkopf beim Eintreiben des Nagels fest gegen das Werkstück gedrückt.

Abb.17

HINWEIS: Wenn der Kopf des Nagels noch immer oberhalb der Werkstückoberfläche bleibt, obwohl Sie den Nagelerkopf gedrück gehalten, ist das Material möglicherweise nicht für den Nagler geeignet. Fortgesetzter Gebrauch des Naglers auf solchem Material kann zu einer Beschädigung des Naglertreibers und/oder Klemmen des Naglers führen.

Leerschuss-Sicherungsmechanismus

WARNING: Vergewissern Sie sich immer, dass ihre Finger nicht auf dem Auslöseschalter oder dem Kontaktelement ruhen, und dass der Akku abgenommen ist, bevor Sie den Nagler laden.

Wenn die Zahl der verbleibenden Nagelgurte im Magazin null erreicht, kann der Auslöseschalter nicht mehr betatigt werden. Legen Sie in thisem Fall einen neuen Nagelgurt in das Magazin ein. Nun kann der Auslöseschalter wieder betatigt werden.

Überprüfen des Nagelvorrats

Sie konnen den Nagelvorrat durch das Sichtfenster überprüfen.

Je weiter sich der rote Anzeiger auf die

Abschussöffnung zu bewegt, desto kleiner wird der Nagelvorrat.

Abb.18: 1. Sichtfenster 2. Anzeiger

Entfernen von gestauten Nageln

WARNING: Vergewissern Sie sich immer, dass der Auslöser gelöst ist, und dass der Akku und die Nägel entfernrt sind, bevor Sie gestaute Nägel entfernen.

A VORSICHT: Entfernen Sie die gestauten Nagel nicht mit bloßen Händen. Der Nagel kann aus dem Magazin Herausspringen und kann eine Verletzung verursachen.

Entfernen Sie die Innensechskantschrauben an der Treiberführungsbdeckung mit dem Inbusschlüssel.

Nehmen Sie die gestaufen Nagel mit einem

Schlitzschraubendreher aus der Nagelführungsnut Heraus.

Sichern Sie die Treiberführungsbdeckung mit Innensechskantschrauben.

Abb.19: 1. Treiberführungsbdeckung

1. Innensechskantschraube

HINWEIS: Vergewissern Sie sich nach der Sicherung der Treiberführungsbdeckung stets, dass die Treiberführungsbdeckung ordnungsgemäß Funktioniert. Falls sie nicht ordnungsgemäß Funktioniert, entfern Sie die Innensechskantschrauben, und installieren Sie die Treiberführungsbdeckung erneut.

WARTUNG

A VORSICHT: Vergewissern Sie sich vor der Durchführung von Inspektions- oder

Wartungsarbeiten stets, dass das Werkzeug ausgeschaltet und der Akku abgenommen ist.

ANMERKUNG: Verwenden Sie auf keinen Fall Benzin, Waschbenzin, Verdünner, Alkohol oder dergleichen. Solche Mittel können Verfürbung,

Verformung oder Rissbildung verursachen.

Um die SICHERHEIT und ZUVERLÄSSIGKEIT these Products zu gewährleisten, sollenn Reparaturen und andere Wartungs- oder Einstellarheiten nur von Makita-Vertragswerkstätten oder Makita-Kundendienstzentren unter ausschließlich Verwendung von Makita-Originalersatzteilen ausgeführrt werden.

SONDERZUBEHÖR

VORSICHT: Die folgenden Zubehörteile oder Vorrichtungen werden für den Einsatz mit dem in dieser Anleitung beschrieben Makita-Werkzeugempfohlen. Die Verwendung anderer Zubehörteile oder Vorrichtungen kann eine Verletzungsgefahr darstellen. Verwenden Sie Zubehörteile oder Vorrichtungen nur für ihren vorgesehenen Zweck.

Wenn Sie weitere Einzelheiten bezüglich dieser Zubehörteile bereits, wenden Sie sichitte an ihre Makita-Kundendienstelle.

Nagel
Original-Makita-Akku und -Ladegerät

HINWEIS: Manche Teile in der Liste können als Standardzubehör im Werkzeugsatz enthalten sein. Sie können von Land zu Land unterschied sein.

DATI TECHNICI

Gereedschap- / accubeveiligigungssysteme
