GEBRUIKSAANWIJZING POF 1200 D3 PARKSIDE

Vertaling van de originele gebruiksaanwijzing

PL

FREZARKA GÖRNOWRZECIONOWA

Vouw vór het lezen de paging met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

C

Pred ctenim s otevite stranu s obrazky a potom se zeqnate se vsemi funkcem pristroje.

PL

Procedure en cas de garantie

Procedure en cas de garantie

Gebruik in overeenstemming met bestemming 46

Onderdelen 46

Inhoud van het pakket 47

Technische specificaties 47

Algemene veiligheidsvoorschriften voor elektrische gereedschappen 47

1. Veiligheid op de werkplek 48

1. Veiligheid van personen 48

2. Gebruik en behandeling van het elektrische gereedschap 49

3. Service 49

Veiligheidsinstrumentes voor bovenfreesmachines 50

Aanvullende aanwijzingen 50

Originele accessoires/hulpapparatuur 50

Vóró de ingebruikname 50

Frezenset 50

Freeswerktuigplaatsen 51

Afzuigadapter aansluten 51

Verloopstuk 51

Spantang verwisselen 51

Parallelaanslag monteren 51

Ingebruikname 52

In- en uitschakelen 52

Toerental instellen 52

Freesdiepte instellen 52

Freesdiepte nastellen 52

Freesdiepte instellen met de aanslag met standen 53

Freesrichting 53

Freesprocedure 53

Kopieerhulsplaatsen 53

Frezen met de kopieerhuls 54

Frezen met de parallelaanslag 54

Parallelaanslag instellen (afb. H) 54

Onderhoud en reiniging 55

Afvoeren 55

Garantie van KompernaB Handels GmbH 56

Service 57

Importeur 57

Vertaling van de oorspronkelijke conformiteitsverklaring 58

BOVENFREESMACHINE POF 1200 D3

Inleiding

Hartelijk gefeliciteerd met de aankoop van uwieve apparaat. U hebt hiermee gekozen voor een hoogwaardig product. De gebruiksaanwijzing maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen voor verilgheid, gebruik en afvoer. Lees alle bedienings- en verilgheidsvoorschriften voordat u het product in gebruik neemt.

Gebruik het product uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden.
Geef alle documenten mee als u het product overdraagt aan een derde.

Gebruik in overeenstemming met bestemming

Het apparaat is bestemd voor het op een vaste ondergrond in hout, kunststof en lichte bouwmaterialen freeze van groeven, randen, profielen en sleufgaten, en voor kopiererfrezen. Het apparaat is Niet bedoeld voor gebruik in de openlucht. Elk ander gebruik of modificatie van het apparaat geldt als oneigenlijk, Niet-toegelaten gebruik en brengt aanzienlijke risico's op ongelukken met zich mee. Niet voor commercieel gebruik.

Onderdelen

Afb. A

Toerentalkeuze
Handgreep
3 Inschakelblokkering
Aan/uilknop
5 Spantang 8 mm
6Wartelmoer
Borgschoef
8 Geleider
9Zool
9a Boorgaten voor de afzigadapter

10 Glijplaat
Aanslag met standen
12 Asvergrendelknop
13 Vergrendelschroef
Diepteaanslag
15 Schaalverdeling freesdiepte-instelling
16 Draaiknop (fijninstelling freesdiepte)

Afb.B

17 Afzigadapter
18 Schroef
19 Spantang 6 mm
20 Centerpunt
4 Parallelaanslag
2 Kopieerhuls
Loopring
24 Steeksleutel met sleufgat
Inbussleutel
26 Glijstang
27 Verloopstuk

Afb. D

Radiusfrees 22 mm/R 6,3 mm
29 Profielfrees 25 mm/R 4 mm
30 Holleschachifrees 22mm / R6,3mm
V-gleuffrees 12,7 mm/hoek 90^
Gleuffrees 6 mm
33 Gleuffrees 12 mm

Afb.F

34 Spanhendel

Afb. H

35 Draaiknop
36 Schaalverdelingsring
Vleugelbouteen voor de glijstangen
38 Schaalverdeling
59 Schroeven voor de glikkaken
Vleugelbout voor vastzetten

Inhoud van het pakket

1 bovenfreesmachine
1 steeksleutel met sleufgat
1 spantang 6 mm
1 spontang 8 mm (gemonteerd)
1 afzuaigadapter
1 verloopstuk
1 parallelaanslag met 2 geleidingen
1 kopieerhuls met 2 schroeven
1 centerpunt
1 set frezen 6-delig
1 inbussleutel
1 gebruiksaanwijzing

Technische specificaties

Nominal vermogen 1200 W

Nominate spanning 230V ,50Hz

Nominaltoerental

(onbelast) 11000-30000 min

Max. bedrijsstoerental

(frezen) n 35000 min

Freeskorfaslag 55 mm

Gereedschapshoeder 6/8 mm

Beschermingsklasse (dHubbel gisoleerd)

Geluidsemissiewaarde

Gemeten waarde voor geluid vastgesteld conform EN 62841. Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt gemiddeld:

Geluidsdrukniveau

Draag gehoorbescherming!

Trillingsemissiewaarde

Totale trillingswaarde (vectorsom van drie richtingen) bepaald conform EN 62841:

Hand/armtrilling

$$ a _ {h} = 4, 3 m / s ^ {2} $$

Onzekerheid

$$ K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

OPMERKING

De vermelde totale trillingswaarden en trillingsemissiewaarden zijn in een genormeerdetestopstelling gemeten en kuren ook wordengebruikt voor vergelijkking van een elektrischgereedschap met een ander elektrisch gereedschap.
De vermelde totale trillingswaarden en trillingsemissiewaarden können ook worden gebruikt voor een voorlopige inschatting van debelasting.

WAARSCHUWING!

De trillings- en geluidsemissieniveaus kuren tijdens het daadwerkelijkke gebruik van het elektrische gereedschap afwijken van de vermelde waarden, afhankelijk van de aard en het gebruik van het elektrische gereedschap, en in het bijzonder afhankelijk van het soort werkstuk dat worden bewerkt.
Probeer de belasting zo Klein möglich te houden. Om de trillingsbelasting te reduceren, kurz u bijvoorbeeld handschoenen dragen tijdens het gebruik van het gereedschap en slechts beperkte tijd met het gereedschap werken. Daar bij dient u rekening te houden met alle aspecten van de bedrijfscylus (bijvoorbeeld perioden waarin het gereedschap isuitgeschakeld en perioden waarin het gereedschap weliswaar is ingeschakeld, maar nicht worden belast).

Algemene veiligheids-voorschriften voor elektrische gereedschappen

WAARSCHUWING!

Lees alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en technische gegevens van dit elektrische gereedschap. Het Niet-naleven van de volgende aanwijzingen kan elektrische schokken, brand en/of ernstig letsel veroorzaken.

Bewaar alle veiligheidsvoorschriften en instructies voor toekomstig gebruik.

De in de veiligheidsvoorschriften gebruekte term "elektrisch gereedschap" heegt betrekking op elektrisch gereedschap dat op netvoeding werk (met snoer) en op elektrisch gereedschap dat op accu's werk (zonder snoer).

1. Veiligkeit op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Wanorde en een Niet-verlichte werkomgeving konnen leiden tot ongelukken.
b) Gebruik het elektrische gereedschap Niet in explosiegevaarlijke omgevingen waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrisch gereedschap geeft vonken af die stof of dampen+kunnendoen ontvlammen.
c) Houd kinderen en andere Personen uit de buurt terwijl u elektrisch gereedschap geleukt. Als u afgeleid raakt, zou u namelijk de contrôle over het elektrische gereedschap können verliezen.

a) De stekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden veranderd. Gebruik geen verloopstekker in combinatie met geaard elektrisch gereedschap. Onveranderde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
b) Voorkom lichamelijk contact met geaarde oppervlakken zoals buizen, verwarmingstoeken, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is.
c) Houd elektrisch gereedschap uit de buurt van regen of vocht. Als er water in een elektrisch gereedschap binnendringt, bestaat er verhoogd risico op een elektrische schok.
d) Gebruik het snoer Niet voor oneigenlijke doel-einden, bijvoorbeeld om het elektrische gereedschap te dragen, om het gereedschap op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of in de war geraakte snoeren verhogen de kans op een elektrische schok.

e) Gebruik bij het werken met elektrisch gereed-schap buitenshuis alleen verlengsnoeren die geschikt zichoor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, verminder het risico op een elektrische schok.
f) Als u het Niet kunt vermijden om het elektrische gereedschap in een vochtige omgeving te gebruiken, maak dan gebruik van een aardlekschakelaar. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

3. Veiligheid van Personen

a) Wees alert, let op wat u doet en gebruik uw gezond verstand wonneer u elektrisch gereedschap gebruikt. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid kan bij het gebruik van elektrisch gereedschap al tot ernstig letsel leiden.
b) Draag persoonlijke beschermingsmiddelen en draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, antislip-veiligheidsschoenen, een veiligheidshelm of gehoorbescherming, afhanke-lijk van het type en het gebruik van het elektrische gereedschap, verminder het risico op letsel.
c) Voorkom onbedoelde inschakeling. Zorg ervoor dat het elektrische gereedschap isuitgeschakeld voordat u het aansluit op de netvoeding en/of de accu, het optilt ofdraagt. Als u bij het dragen van elektrisch gereedschap uw vinger op de aan-/uitknop houdt of als u een reeds ingeschakeld elektrisch gereedschap op de netvoeding aansluit, kan dit tot ongelukken leiden.
d) Verwijder alle afstelgereedschap of moersleutels voordat u het elektrische gereedschap aanzet. Gereedschap of moersleutels die zich in een draaiend onderdeel van het elektrische gereedschap bevinden, können letseveroorzaken.

e) Voorkom een abnormale lichaamshouding. Zorg dat u stevig staat en bewaar alkijd uw evenwicht. Zo kurz u het elektrische gereedschap in onverwachtete situaties beter onder controle honden.
f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haar en kleding uit de buurt van bewegende onderdelen. Loszitende kleding, sieraden of haren hunen door bewegende onderdelen gegren worden.
g) Als stofafzugings- en opvangvoorzieningen kuren worden bevestigd,要去en deze worden aangesloten en correct worden gebrukt. Het gebruik van een stofafzuging kan risico's door stof beperken.
h) Laat u Niet misleiden door een vals gevoel van veiligheid en negeer de veiligheidsregels voor elektrisch gereedschap Niet, ook Niet als u na veelvuldig gebruik vertrouwd bent met het elektrische gereedschap. Onoplettendheid kan in een fractie van een seconde tot ernstig letsel leiden.

4. Gebruik en behandeling van het elektrische gereedschap

a) Voorkom overbelasting van het elektrische gereedschap. Gebruik voor uw werkzaamheden het waarvoor bedoelde elektrische gereedschap. Met een passend elektrisch gereed schap dat in het toegestane vermogensbereik worden gebruikt, werkt u beter en veiligier.
b) Gebruik geen elektrisch gereedschap waar van de aan-/uitknop defect is. Elektrisch gereedschap dat Niet meer kan worden aan- of uit gezet, is gevaarlijk en moet worden gerepaereerd.
c) Haal de stekker uit het stopcontact en/of verwijder de afneembare accu voordat u instellenen aan het apparaat verricht, hulpstukken verwisselt of het elektrische gereedschap weglect. Deze voorzorgsmaatregel voorkomt dat het elektrische gereedschap onbedoeld kan worden gestart.

d) Berg elektrisch gereedschap buiten het bereik van kinderen op wonneer het Niet in gebruik is. Zorg ervoor dat het elektrische gereed-schap Niet worden gebruikt door personen die er Niet mee vertrouwd zijn of die deze instru-cies Niet hebben gelezen. Elektrisch gereed-schap is gevaarlijk als het door onervaren personen worden gebruikt.
e) Onderhoud het elektrische gereedschap en de opzetstukken zorgvuldig. Controller of bewegende onderdelenaar behoren werk en Niet klemmen, en of er geen onderden gebroken of zodanig beschadigd zich dat de werking van het elektrische gereedschap wordt aangetast. Laat beschadigde onderden voor de ingebruikname van het elektrische gereedschap repareren. Veel ongelukken zich het gevolg van slecht onderhoud van elektrisch gereedschap.
f) Houd snijgereedschappen scherp en schoon. Met zorg onderhonden snijgereedschappen met scherpe snijkanten lopen minder vaak vast en zichen gemakkelijk te sturen.
g) Gebruik elektrisch gereedschap, hulpstukken en dergelijk in overeenstemming met de handleiding. Houd waar bij rekening met de werkomstandigheden en de te verrichten werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de beoogde toepassingen kan tot gevaarlijke situatuies leiden.
h) Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Bij gladde handgrepen en greepvlakken is een veilige bediening en beheersing van het elektrische gereedschap in onvoorziene situaties Niet mogelijk.

5. Service

a) Laat uw elektrische gereedschap alleen doorgekwalificeerde vakmensen en uitsluitend metoriginele verrangingsonderdelen repareren. Op die manier blijft de veiligheid van het elektrische gereedschap gewaarborgd.

Veiligheidsinstrumenties voor bovenfreesmachines

a) Pak het elektrische gereedschap alleen vast aan de geisoleerde greepvlakken, odomat de freesmachine met het eigenaansluitsnoer in aanraking kan komen.

Bij contact met een leiding waar spanning op staat, hunnen ook metalen onderdelen van het apparaat onder spanning komen te staan en kan een elektrische schok tot gevolg hebben.

b) Bevestig en borg het werkstuk met lijmtangen of op een andere manier op een stabiele ondergrond. Wanner u het werkstuk alleen met de hand vasthoudt of gegen uw lichaam houdt, blijft het onstabel, wat verlies van de controle tot gevolg kan hebben.

Draag een stofmasker.

Aanvullende aanwijzingen

Het toegestane toerental van de freeswerktui-gen moet minstens even hoog zijn als het maximale toerental dat op het elektrische gereedschap is vermeld. Accessoires die sneller draaien dan toegestaan, können daardoor kapotgaan.

• Frezen of andere accessoires要去en precies in de spantang (schachtdiameter 6 / 8mm ) van uw elektrische gereedschap passen. Freeswerktuigen die nicht precies in de spantang van het elektrische gereedschap passen, draaien ongelijkmatig,/TRillen hevig en+kunnen leiden tot een verlies aan controle.

Plaats het elektrische gereedschap alleen ingeschakeld gegen het werkstuk. Anders bestaat er gevaar voor een terugslag wonneer het gebruekte werktuig in het werkstuk blijft steken.

Kom met uw handen Niet in het freesbereik en bij de freeze. Houd met uw tweede hand de hulpgreep of de motorbehuizing vast. Als beiden handen de freesmachine vasthonden, können ze Niet worden verwond door de freesmachine.

Frees nooit over metalen voorwerpen, spijkers of schroeven. De frees kan beschadigd raken en versterkte trillingen veroorzaken.

Gebruiq geschichte detectoren om verborgen elektra-, gas- of waterleidingen op te sporen of informeer bij hetplaatselijke nutsbedrijf. Contact met elektrische ledingen kan brand en een elektrische schok veroorzaken. Beschadi- ging van een gasleiding kan leiden tot een explosie. Binnendringen in een waterleiding resulteert in materiele schade.

Het op het gereedschap aangegeven maximale toerental mag nicht worden overschreten.

Gereedschappen met zichbare scheuren mogen nicht worden gebrukt.

Originele accessoires/hulpapparatuur

Gebruik alleen accessoires en hulpstukken die vermeld staan in de gebruiksaanwijzing of waarvan gebruik compatibel is met het apparaat.

Vóör de ingebruikname

Frezenset

Meegeleverde originele extra hulpstukken

Voor profielfrezen

Radiusfrees 22mm / R6,3mm
29 Profielfrees 25 mm/R 4 mm
30 Holleschachtfrees 22 mm/R 6,3 mm
31 V-gleuffrees 12,7 mm/hoek 90^

Voor verbinden

32 Gleuffrees 6 mm
35 Gleuffrees 12mm

OPMERKING

• Als de kogellager van een frees is losgeraat, draait u die weer vast met de inbussleutel die bij de frezenset is meegeleverd.

Freeswerktuigplaatsen

Druk op de asvergrendelknop en houd deze ingedrukt.
Draai met de steeksleute24 de wartelmoer 6 tegendewijzers van de klok in los.
Laat de asvergrendelknop2 los.
Plaats nu het freeswerktuig.
Dit moet minstens 20~mm worden ingeschoven.
Druk op de asvergrendelknop en houd deze ingedrukt.
Draai de wartelmoe6 vast met de steeks-leutel 24
Laat de asvergrendelknop2 los.

Afzuigadapter aansluten

Plaats de afzuigadapteop de hiervoor bestemde boorgaten 9a.
Draai de schroeve 18 vast in de onderkant van de zool
Sluit een goedgekeurde stof en spaanafzuiging aan op de afzuigadapter (zie afb. F).

Verloopstuk

Aansluten

Schuif het verloopstuk in de afzuigadapter 17
Schuif de slang van een toegelaten stof en spaanafzuiing (bijv. van een werkplaatstof- zuiger) op het verloopstuk 27.

Verwijderen

Trek de slang van de stofafzuiiging van het verloopstuk af.
Neem het verloopstul 27uit de afzuigadapter.

Spantang verwisselen

OPMERKING

Alle frezen van de meegeleverde frezenset hebben een schacht van 8 mm. Gebruik hiervoordvoorgemonteerde spantang (8 mm).Verwissel voor frezen met een schacht van 6 mm de spontang zoals hierna beschreven.

Druk op de asvergrendelknop en houd deze ingedrukt.
Draai met de steeksleute de wartelmoer zo lang gegen de wijzers van de klok in los, tot de spantang 53 mm) kan worden verwijderd.
Plaats de spontang (6 mm). LET OP! Draai de wartelmoer 1leen vast met de steeksleutel 2vanneer een freeswerktuig is geplaatst. Anders kan de spontang beschadigd raken.
Laat de asvergrendelknos.

Parallelaanslag monteren

Maak de beiden vleugelbouteen voor de glijstangen 37bs.
Schuif de glijstanger in de waarvoor bestemde openingsnaast de vleugelbouten. Draai devleugelbouten voor de glijstangen 3veer vast.

Ingebruikname

In- en uitschakelen

Inschakelen

Druk op de inschakelblokkering en houd\ deze ingedrukt.
Druk op de aan-/uitknop. Nadat de machine is gestart, kunt u de inschakelblokkering 3. vier loslaten.

Uitschakelen

Laat de aan-/uitknop4 los.

Toerental instellen

Stel met het stelwielfje voor de toerentalvoorkuze 1et gewenste toerental in.

1-2 = laag toerental
3-4 = middelhoog toerental
5-7 = hoog toerental

Freesdiepte instellen

Vergewis u ervan dat de spanhende is vergrendeld. Mocht deze losgeraat zich, draai hem dan gegen de wijzers van de klok in tot hij vergrendeld is.
Plaats het apparaat op het te bewerken werkstuk.
Draai de aanslag met standen tot die vastzit in de onderste positie (0 mm).

De diepteaanslag 1 hevindt zich dan op eén lijn met de onderste positie (0mm)

Draai de vergrendelschroe1 los.
Maak de spanhende34 los door unde met de wijzers van de klok mee te draaien en druk het apparaat omlaag, tot de frees het oppervlak van het werkstuk raakt.

Vergrendel de spanhende door deze tegen de wijzers van de klok in te draqiien.
Schuif de diepteaanslag omlaag, tot die op de onderste positie (0mm) van de aanslag met standen trust.
Stel de diepteaanslag in op de gewenste freesdiepte en draai de vergrendelschroef vast.

OPMERKING

De aangegeven waarde op dechaalverding freesdiepte-instelling 15 komt nicht overeen met de werkelijkke freesdiepte. De Waarde moet altiijd relatief ten opzichte van een gekozen punt op de schaalverding freesdiepte-instelling 15 worden ingesteld.
Maak nu de spanhende los en leid het apparaat maar boven toe terug.
Controller de freesdiepte door een testfreesbe weg.

Freesdiepte nastellen

De freesdiepe te kan worden bijgesteld met de draaiknop 16
Maak de spanhende los door deze met de wijzers van de klok mee te draaien en druk het apparaat omlaag, tot de diepteaanslag 16p de aanslag met standen Hust.
Vergrendel de spanhende dooroze tegende wijzers van de klok in te draaien.
Draai de vergrendelschroe los. Pas met de draaiknop de schaalverdeling freesdiepte-instelling codanig aan, dat u bijv.exact het nulpunt kunt instellen.Draai de vergrendelschroefVeer yast.
Maak de spanhende los door.Deze met de wijzers van de klok mee te draaien en leid het apparaat maar boven toe terug. Controller de freesdiepte door een nogmaals een testfreesbeweging uit te voeren.

Freesdiepte instellen met de aanslag met standen

OPMERKING

De aanslag met standen kunt u bij grotere freesdiepten gebruiken in Meerderere standen met geringere spaanafname.

Stel de gewenste freesdiepte in met de onderste stand (0mm) van de aanslag met standen (zoals hiervoor beschreiben).
Stel daarna voor de eerste bewerkingsstappen de hogere standen in.
Controller de freesdiepte door een testfreesbeweging.

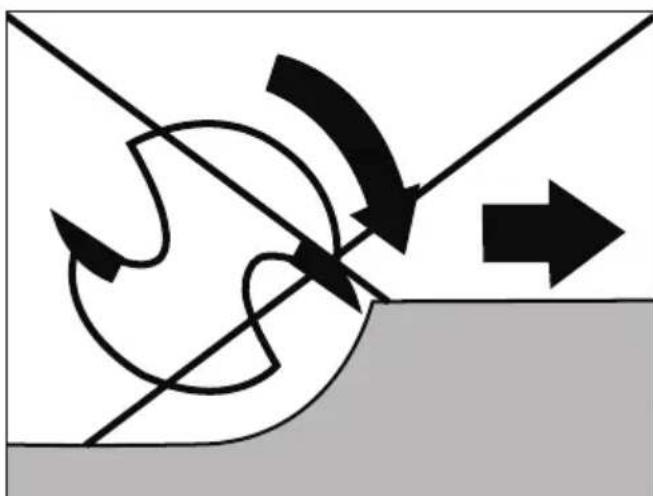

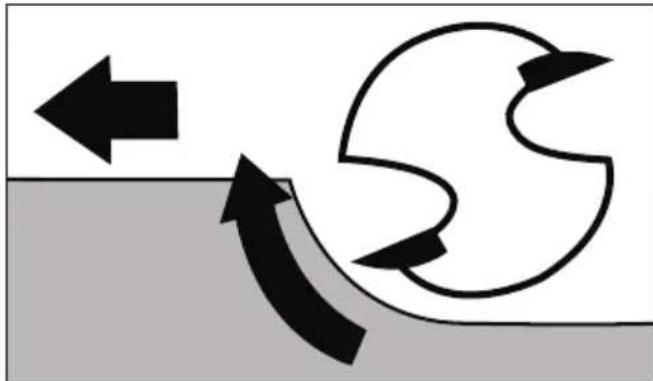

Freesrichting

Het frezen moet algid gegen de bewegingsrichting van de freesplaatsvinden (tegenloop). LET OP: bij frezen in de bewegingsrichting (gelijkloop) kan het elektrische gereedschap uit uw hand worden gerukt.

Freesprocedure

Stel de freesdiepte in zoals hiervoor beschreiben.

Plaats het apparaat op het te bewerken werkstuk en schakel het in.
Maak de spanhende4 los door deze met de wijzers van de klok mee te draaien en druk het apparaat omlaag, tot de diepteaanslag 14 op de aanslag met standen rust.
Vergrendel het apparaat door de span-hendel 34 doitegen de wijzers van de klok in te draqien.
Voer het frezen uit met een gelijkmatige slelheid en een gelijkmatige aandrukkracht.

Kopieerhuls plaatsen

Plaats de kopieerhul32 van onder af in degliplaat 10
Bevestig de kopieerhul met de beide schroeven 18an de afzuigadapter op de zool

Let erop dat u de kopieerhuls 2iet ondersteboven plaats - de loopring 3hoet omlaag wijzen (zie afb. C).

Frezen met de kopieerhuls

OPMERKING

De sjabloon moet minstens even hoog zijn als de loopring 23 van de kopieerhuls 22
Kies een Kleinere frees dan de binnendiameter van de kopieerhuls.

Met behulp van een kopieerhuls 22 konnen sjablonen op het werkstuk worden overgebracht.

Leg de bovenfreesmachine met de kopieerhulstegen de sjabloon.
Maak de spanhende34 los door deze met de wijzers van de klok mee te draçien en LAST het apparaat zakken, tot de erder ingestelde freesdiepte is bereikt.
Leid het apparaat nu met de zich erboven bevindende kopieerhuls langs de sjabloon. Werk hierbij met lichte druk.

Frezen met de parallelaanslag

Schuif de parallelaanslagop basis van de gewenste maat in de geleidesleuven 8 an de zool n draai de borgschroeven 7st.
Leg de parallelaanslag together rand van het werkstuk (zie afb. E).

Parallelaanslag instellen (afb. H)

Breedte van de glikkaken wijzigen

Draai met een standard kruskopschroevendraaier (niet meegeleverd) de schroeven voor de glikaken 39 los.
Verschuift de glikkakenaar degewenste positie.
Draai de schroeven voor de glikake69 weer vast.

Fijnstelling van de parallelaanslag

Draai de vleugelbout voor vastzette10 los.
Draai de draaiknop5 om de gewenste afstand in te stellen. Eén volledige slag komt overeen met 1 mm. U kurz de afstand ook op deschaalverdeling 3flezen. Om waarden van minder dan 1 mm in te stellen, kurz u de vrij draaiende schaalverdelingsring 3ebruiken.
Draai de vleugelbout voor vastzetter weer vast.

Cirkelvormig frezen

Schuif hiervoar de parallelaansla 180°
gedraaid (zie afb. G) en op basis van de gewenste maat in de geleidesleuven an de zool
Draai de borgschroeve 7 vast.
Plaats de centerpunt in de parallelaanslag 21 en schroef deze met behulp van de vleugelbout vast (zie afb. G).

Houd bij het vastschroeven de centerpunt 20
vast met behulp van het sleufgat van de steek-sleutel 24.

Steek de centerpunt in het gemarkeerde middelpunt van een cirkel.
Controller de instelling door een testfreesbeweging.

Onderhoud en reiniging

Schakel voorafgaand aan alle werkzaamheden aan het apparaat het apparaat uiten haal de stekker uit het stopcontact.

Het apparaat moet altijd schoon, droog en vrij van olie of smeervet zich.
Gebruik voor het schoonmaken van de behui-zing een droge doeK.

WAARSCHUWING!

Laat uw apparaten door het servicepunt of een elektricien repareren, en uitsluitend met originele verrangingsonderdelen. Op die manier blijft de veiligheid van het apparaat gewaarborgd.
Wonneer het snoer moet worden verrangen, moet dit worden uitgevoerd door de fabrikant of diens vertegenwoordiger, om veiligheidsrisico's te voorkomen.

OPMERKING

Niet-vermelde verwangingsonderdelen (zoals koolborstels, schakelaars) sunt u bestellen via onze servicecenters.

Afvoeren

De verpakking bestaat uit milieuvriendelijke materialen, die u via deplaatselijke recyclepunterkunt afvoeren.

Deponeer elektrisch gereed-schap nicht bij het huisvuil!

Conform de Europese richtlijn 2012/19/EU要去afgedanktelek

trisch gereedschap gescheiden worden ingezameld en op een milieuvriendelijk wie ze worden gerecycled.

Informatie over möglichkheden voor het afvoeren van het afgedankte apparaat krijgt u bij uw gemeenteinigingsdienst.

Voer de verpakking af overeenkomstig de milieuvoorschriften. Let op de aanduiding op de verschillende verpakkingsmaterialen en voer ze zo nodig

geschieden af. De verpakkingsmaterialen zijn voorzien van afkortingen (a) en cijfers (b) met de vol-gende betekenis: 1-7: kunststoffen, 20-22: papier en karton, 80-98: composiet materialen.

Meer informatie over het afvoeren van het afgedankte product kun t u inwinnen bij de gemeentereiniging.

Het product is recycleerbaar; er is een uitgebrede producentenverantwoordelijkheid op van toepassing en het afval worden geschienen ingezameld.

Garantie van KompernaßHandelsGmbH

Geachte klant,

U hebt op dit apparaat 3aar garantie vanaf de aankoopdatum. In geval van ge breken in dit product hebt u wettelijk rechten gegenover de verkoper van het product. Deze wettelijk rechten worden door once hierna beschreiben garantie nicht beperkt.

Garantievoorwaarden

De garantieperiode geldt vanaf de datum van aankoop. Bewaar de kassabon zorgvuldig. U hebthem nodig als bewijs van aankoop.

Als er binnen drieIRST aanaf de aankoopdatum van dit product een materiaal- of fabricagebout optreedt, wordt -aar once keuze - het product door ons kosteloos gerepareerd of verrangen of wordt de koopprijs terugbetaald. Voorwaarde voor deze garantie is dat het defecte apparaat en het aankoopbewijs (kassabon) binnen de termijn van drie eer worden overlegd en dat kort wordt om-schreiben waaruit het gebrek bestaat en wonneer het is opgetreden.

Wonneer het defect door once garantie wordt gedekt, krijgt u het gerepareerde product of een neue product retour. Met de reparatie of verwanging van het product begint er geen neue garantiperiode.

Garantieperiode en wettelijk aanspraken bij gebreken

De garantieperiode worden door deze waarborg nicht verlengd. Dat geldt ook voor verrangen en gerepareerde onderdelen. Eventuel al bij aankoop aanwezige schade en gebreken要去en meteen na het uitpakken worden gemeld. Voor reparaties na afloop van de garantieperiode worden kosten in rekening gebracht.

Garantieomvang

Het apparaat is op basis van strenge kwaliteitsnormen met de grootst möglichke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd.

De garantie geldt voor materiaal- of fabricagefou- ten. Deze garantie geldt Niet voor productonderdelen die onderhevig+zijn aan normale slijtage en die daarom als slijtonderdelen worden beschouwd, of voor schade aan breekbare onderdelen zoals schakelaars of onderdelen die van glas+zijn gemaakt.

Deze garantie vervalt wonneer het product is beschadigd, ondeskundig is gebruikt of is gerepareerd. Voor deskundig gebruik van het product要去en alle in de gebruiksaanwijzing beschreven aanwijzingen precies worden opgevolgd. Gebruiksdoeleinden en handelingen die in de gebruiksaanwijzing worden afgeraden of waarvoor worden gewaarschuwd,要去en beslist worden vermeden.

Het product is uitsluitend bestemd voor privégebruik en Niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die nicht door ons erkend servicefiliaal zijn uitgevoerd, verzalt de garantie.

Garantieperiode geldt nicht bij

normale afname van de accucapaciteit
■ commercieel/bedrijfsmatig gebruik van het product
■ beschadiging of modificatie van het product door de klant
■ Niet-naleving van de veiligheids- en onderhoudsvoorschriften, bedieningsfouten
schade door natuurrampen

Afhandeling bij een garantiekwestie

Voor een snelle afhandeling van uw aanvraag neemt u de volgende aanwijzingen in acht:

Houd voor alle aanvragen de kassabon en het artikelnummer (bij. IAN 12345) als aankoopbewijs bij de hand.
Het artikelnummer vindt u op het typeplaatje van het product, op het product gegraveerd, op de titelpagina van de gebruiksaanwijzing (linksonder) of op de sticker op dechyter- of onderkant van het product.
■ Als er fouten in de werkung of andere gebreken optreden, neemt u eerst contract op met de hierna genoemde serviceafdeling, Telefonisch of via e-mail.
Een als defect geregisteerd product kunt u dan zonder portokosten maar het aan u doorgegeven serviceadres sturen. Voeg het aankoopbewijs (kassabon) bij en vermeld waaruit het gebrek bestaat en wonneer het is opgetreden.

Op www.lidl-service.com kunt u deze en vele andere handleidingen, productvideo's en installationsoftware downloden.

Met deze QR-codeogaatu directnaar de website vanLidlService(www.lidl-service.com)enkunt u met het invoeren van het artikelnummer (IAN) 359772_2101de gebruiksaanwijzingopenen.

Service

NL Service Nederland

Let op: het volgende adres is geen serviceadres.
Neem eerst contact op met het opgegeven serviceadres.

Vertaling van de oorspronkelijke conformiteitsverklaring

Wij, KOMPERNASS HANDELS GMBH, documentverantwoordelijke: de sheer Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, Duitsland, verklaren hierbij dat dit product voldoet aan de volgende normen, normatieve documenten en EU-richtlijnen:

Machinerichtlijn

(2006/42/EC)

Elektromagnetische compatibiliteit

(2014/30/EU)

RoHS-richtlijn

(2011/65/EU)*

• De volledige verantwoordelijkheid voor het uitreiken van deze conformiteitsverklaring ligt bij de fabrikant. Het hierboven beschreiben object van de verklaring voldoet aan de voorschriften van de Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8 Juni 2011 aangaande de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.

Toegepaste geharmoniseerde normen

EN 62841-1:2015

EN 62841-2-17:2017

EN 55014-1:2017/A11:2020

EN 55014-2:2015

EN IEC 61000-3-2:2019

EN 61000-3-3:2013/A1:2019

ENIEC63000:2018

Typeaanduiding van het apparaat: Bovenfreesmachine POF 1200 D3

Productiejaar: 05-2021

Serienummer: IAN 359772_2101

Bochum, 14-05-2021

Semi Uguzlu

• Kwaliteitsmanager -

Technische wizigingen vanwege verdere ontwikkeling voorbehonden.

Obsah

Uvod 60

Pouziti v souladu s urcenim 60
Vybaveni 60
Rozsa h dodavky 61
Technické udaje 61
