GEBRUIKSAANWIJZING KQ45XE SMEG

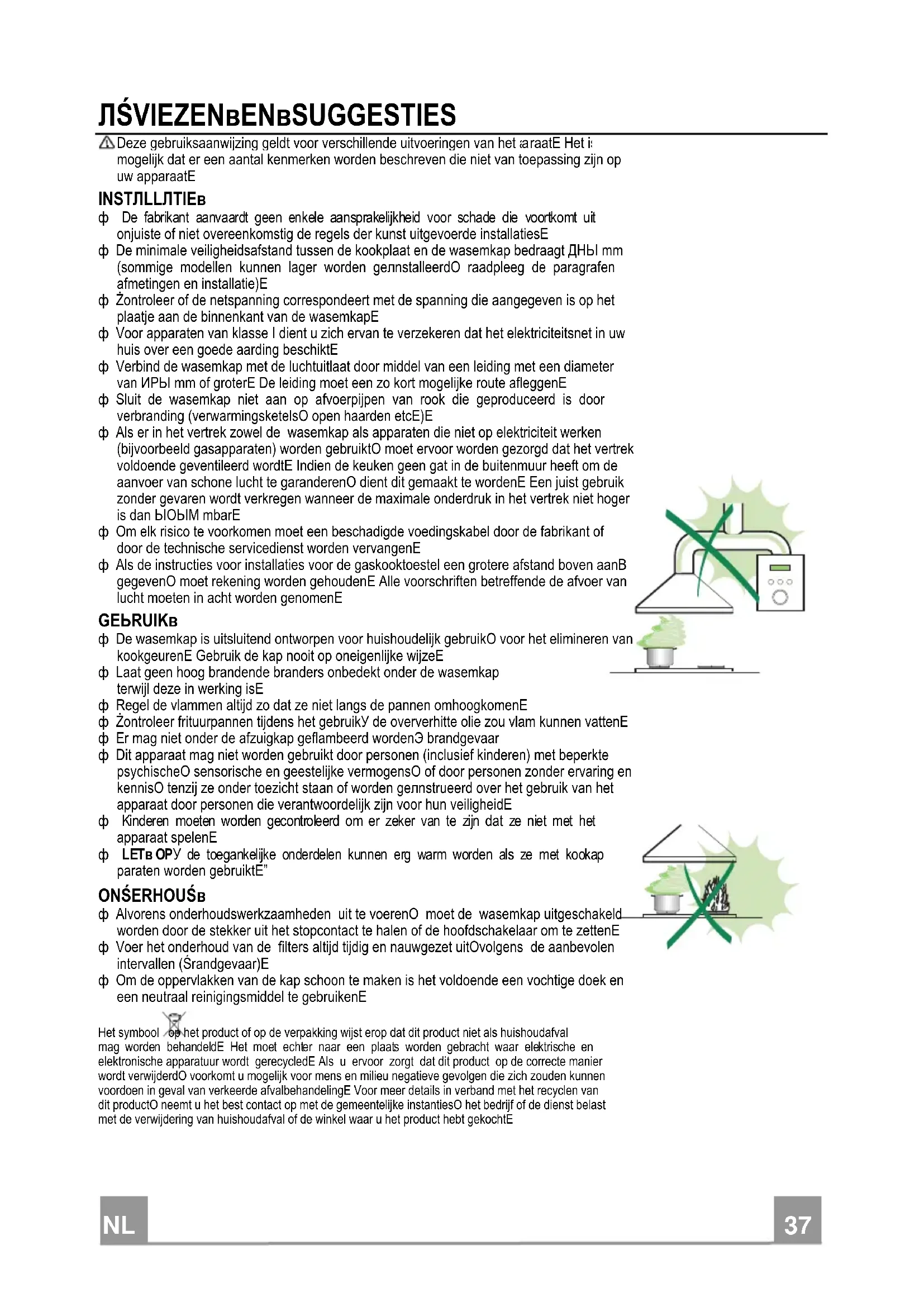

Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het araatE Het i:.可想而知 dat er een aantal kenmerken worden beschreiben die Niet van toepassing zich op uw apparaatE

INSTILLJTIEB

De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit onjuiste ofiet overeenkomstig de regels der kunst uitgevoerde installaesE
De minimale veiligheidsafstand zusammen de kookplaat en de wasemkap bedraagt Hbl mm (sommige modellen können lager worden gennstalleerdO raadpleeg de paragrafen afmetingen en installment)E
Zontroleer of de netspanning correspondiert met de spanning die aangegeven is op het plaatje aan de binnenkant van de wasemkapE
Voor apparaten van klasse I dient u zich ervan te verzekeren dat het elektriciteitsnet in uwuis over een goede aarding beschiktE
Verbind de wasemkap met de luchtuitlaat door middel van een leiding met een diameter van IPbl mm of groterE De leiding要去en zo kort möglichke route afleggenE
Sluit de wasemkap Niet aan op afvoerijpen van rook die geprodued is door verbranding (verwarmingsketelsO open haarden etcE)E
Als er in het vertrek zowel de wasemkap als apparaten die nicht op elektricitieit werken (bijvoorbeeld gasapparaten) worden gebruiktO要去 voor worden gezorgd dat het vertrek voldoende geventileerd wordtE Indien de keulen geen gat in de buitenmuur heeft om de aanvoer van schone lucht te garanderenO dient dit gemaakt te wordenE Een juist gebruik zonder gefaven worden verkreten wanner de maximale onderdruk in het vertrek Niet hoger is dan bIObIM mbarE
Om elk risico te voorkomen要去en beschadigde voedingskabel door de fabrikant of door de technische servicedienst worden verrangenE
Als de instructies voor installaties voor de gaskooktoestel een grotere afstand boven aanB gegevenO moet rekening worden gehoudenE Alle voorschriften betreffende de afvoer van lucht要去en in acht worden genomenE

GEbRUIK8

De wasemkap isuitsluitend ontworpen voor huishoudelijk gebruikO voor het elimineren van kookgeurenE Gebruik de kap nooit op oneigenlijke wijzeE
Laat geen hoog brandende branders onbedekt onder de wasemkap terwijl deze in werking isE
Regel de vlammen aktijd zo dat ze Niet langus de pannen omhoogkomenE
Φ Zontroleer frituurpannen tijdens het gebruiky de oververhitte olie zou vlam konnen vattenE
Ermagnietonderdeafzugkapgeflambeerdworden3brandgevaar
Dit apparaat mag nicht worden gebruikt door Personen (inclusief kinderen) met beperkte psychischeO sensorische en geestelijkke vermogensO of door Personen zonder ervaring en kennisO tenzij ze onder toezicht staan of worden gennstrueerd over het gebruik van het apparaat door Personen die verantwoordelijk racism voor hun verilheidE
Kinderen要去en worden gecontroleerd om er zeker van te zich met het apparaat spelEN
LETb OPy de toegankelijke onderdelen konnen erg warm worden als ze met kookap paraten worden gebruiktE"

ONSERHOUSB

Alvorens onderhoudswerkzaamheden uit te voerenO moet de wasemkap uittgeschakeld worden door de stekker uit het stopcontact te halen of de hoofdschakelaar om te zettenE
Voer het onderhoud van de filters algintijdijdig en nauwgezetuitOvolgens de aanbevolen intervallen (Srandgevaar)E
Om de oppervlakken van de kap schoon te make is het voldoende een vochtige doek en een neutraal reinigingsmiddel te gebruikenE

Het symbool op het product of op de verpakking wijst erop dat dit product Niet als huishoudafval mag worden behandeldE Het要去chier aan een plaats worden gebracht waar elektrische en elektronische apparatuur worden gerecyclede Als uervoort zorgt dat dit product op de correcte manier worden verwijderDo voorkomt u moegelijk voor mens en milieu negatieve gevolgen die zich zouden kannen voordoen in geval van verkeerde afvalbehandelingE Voormeer details in verband met het recylen van dit productOneemt u het best contact op met de gemeentelijke instantiesO het bedrijf of de diest belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekochtE

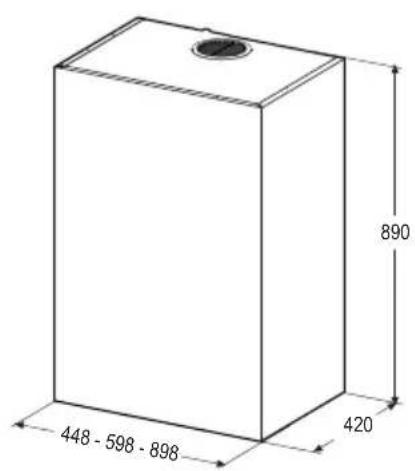

buitenafmetingenB

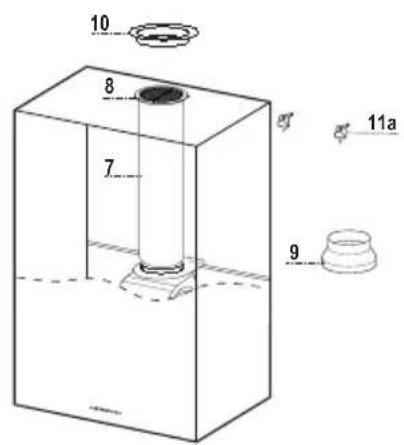

OnderdelenB

Ref.BBPlantalBBProductonderdelenB

1B N Volledige wasemkapy SedieningspaneelO Verlichtingo AfzuiggroepO FiltersO Onderstuk Schouw

7 IV PVZ buis (reeds gemonteerd)
8 IV Richtingrooster øuPH (reeds gemonteerd)
9 I Reductieflens O HbIBNpbl mm (reeds gemonteerd)
10 N Stop

Ref.8BJantalbOnderdelenBvoorBdeSInstallatieS

11a P Pluggen SS VPTNbl

JantalbSocumentaties

V Gebruksaanwijzing

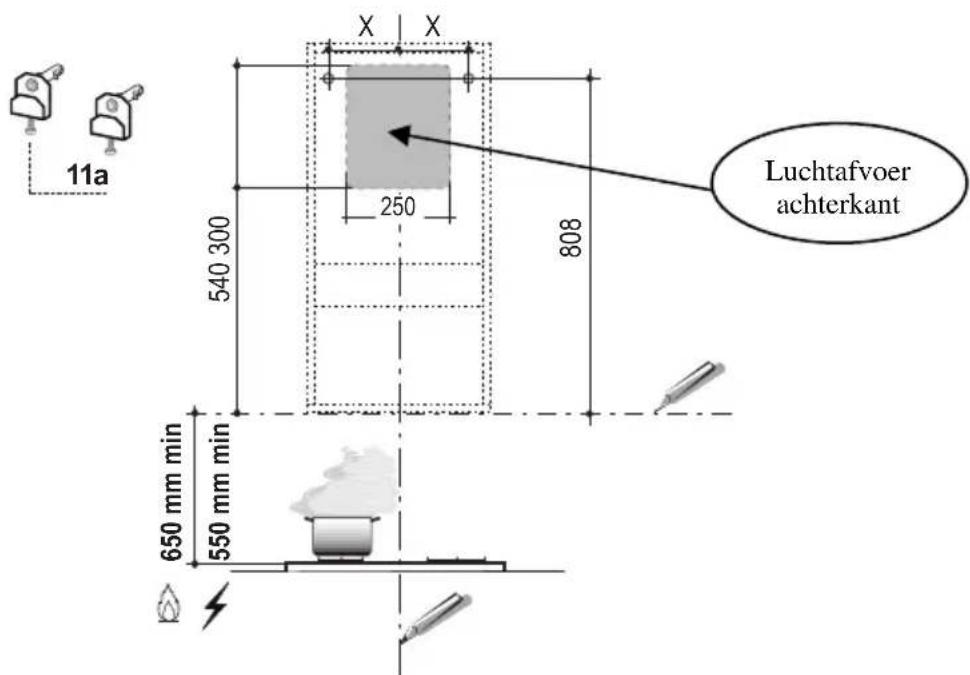

borenbvanbgatenBinBdeBcand

Indien U de wasemkap wenst te installereren in afzuigversie en de luchtafvoerbuis aan de城县kant wilplaatsen, moet U het gat voor de luchtafvoer makez zoals worden aangegeven in de volgende afbeelding.

Type Wasemkap MH Dbl Xbl XBB180BB240BB390B

Jlsb Ub deB CasemkapB inB filterversieB Censt teB installeren,B moetUB tussenB deb CasemkapB enB do bovenlimietBuhetBplafondBofBdeBplankuBeenBafstandBvrijhodenBvanBminstens8-10Bcm.B

Trek de volgende lijnen op de wand:

• een verticale bijn tot aan het plafond of tot aan de bovenlimiet, in het midden van de zone waar U de wasemkap wenst te installereren;
• een horizontale lijn op minimum (650-550) mm boven de kookplaat;
• Teken, zoals aangegeven, een referentiepunt af op 808mm boven deze horizontale lijn, en op X mm (X = zich babel afbeelding) rechts van de verticale lijn.
• Herhaal deze handeling ook aan de tegenovergestelde kant en controllerer of de twee punten op eenzelfde vrij liggen.
• Boor op de afgetekende punten gaten van 12 mm .
• Plaats de pluggen samen met de schroeven en de bevestigingsbeugel 11a in de gaten en schroef alles goed aan.

MontageBvanBdeBWasemkapB

• Schroef de twee schroeven Vr van de bevestigingsbeugels 11a gedeeltelijk vast.
  Haak de wasemkap over de 2 bevestigingsbeugels 11a.
• Open het Confort Pannel door eraan te trekken, verwijder de filters een voor een door ze�ak achteren te duwen en zegelijktijdig maar beneden te trekken.
• Haal langs de binnenkant van de wasemkap de schroeven Vr aan om zo de wasemkap op een gelijke hoogte te brengen.

JansluitingenB

LUCHTUITLIJIITBJNFZUIGVERSIEB

Als U de wasemkap wenst te installereren in afzuigversie, dan dient U de kap te verbinden met de uitlaat maar buiten toe door middel van een starre of flexibele buis met een diameter van 150 of 120 mm, dit LASTe maar keuze van de installmenteur. Deze buis kan zowel bovenaan als achteraan de wasemkap geplaatst worden.

Vooraleer U begs aan de aansluitingen voor de afzuiqversie moet U, indien dat nog Niet gebeurd is, het richtingrooster 8 en de PVC buis 7 verwijderen. De reductieflens 9 dient alleen verwijderd te worden als U een verbindingbuis gezruikt met een diameter van 150~mm

UITLAAT BOVENAAN

• Vergeet Niet dat voor het boren van het gat voor de uitlaat U het schema要去 volgen dat opgegeven is in de paragraaf "Boren van gaten in de wand".
• Maak het gat voor de luchtuiitlaat aan de achterkant vrij met behulp van een tang.
• Als U de wasemkap wenst te verbinden met een buis met een diameter van 120mm , dan要去 U eerst de reductieflens 9 op de uitlaat van de wasemkapplaatsen.
• Zet de buis vast met de geschikte leidingklemmen. Het nodige materiaal is nicht bijgeleverd.
• Verwijder de eventuele geurfilters met achieve koolstof.
• Bevestig de stop 10 op de uitlaat bovenaan de wasemkap met behulp van de bijgeleverde schroeven.

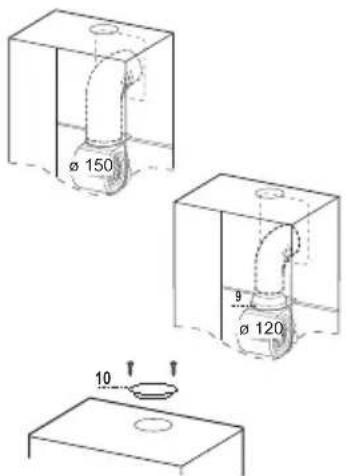

UITLAAT ACHTERAAN

• Als U de wasemkap wenst te verbinden met een buis met een diameter van 120mm , dan要去 U eerst de reductieflens 9 op de uitlauf van de wasemkapplaatsen.
• Verwijder het middelste gedeelte van de stop 10 met behulp van een tang en bevestig de stop op de uitlaat bovenaan de wasemkap en dit met behulp van de bijgeleverde schroeven.
• Zet de buis vast met de geschikte leidingklemmen. Het nodige materiaal is nicht bijgeleverd.
• Verwijder de eventuele geurfilters met actieve koolstof.

LUCHTUITJNTBFILTERVERSIONSIEB

• Indien de gemonteerde onderdelen voor de filterversie verwijderd�n, dient U deze eerst terug teplaatsen.
• Plaats de PVC buis 7 op de flens.
• Schroef het richtingrooster 8 opnieuw op de luchtuitlaat, en zorg ervoor dat het rooster correct op de buis staat.
• Controller of de geurfilters met actieve koolstof aanwezig়n.

ELEKTRISCHEBJINSLUITING

• Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van tenminste 3mm
• Verwijder de vetfilters (zie par. "Onderhoud") en verzeker uervaan dat de stekker van de voedingskabel goed in de contactdoos van de afzuigkap is gestoken.

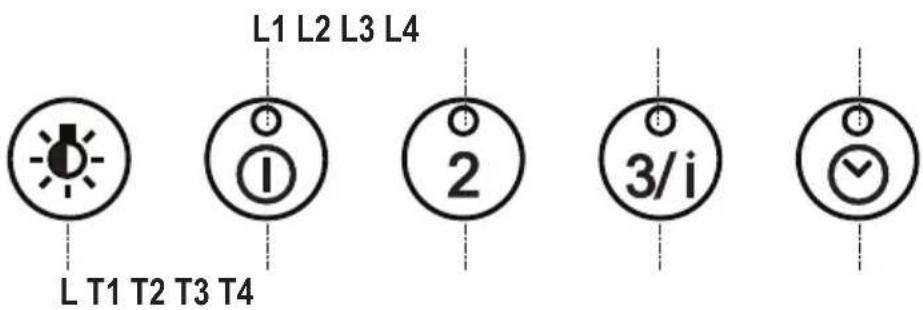

bedieningspaneelb

Toets	Functie Led
L Schakelt de verlichting in/uit. -
		Een druk van 2 seconden op deze toets schakelt de verlichting met lage Lichtsterkte in/uit.	-
T1 Schakelt de eerste snelheid van de zuigmotor in/uit. Aan.
		Als de toets ongeveer 2 seconden ingedrukt worden gehonden als alle belastingen uit+zijn (motor+lamp), dan wordt de reset van de filters uitgevoerd waar bij de brandende leds uitgaan.	Na 100 bedrijfsuren gaan alle leds (L1-L2-L3-L4) branden en deze blijven branden om aan te given dat de metalen vetfilters verzadigd+zijn. Na 200 bedrijfsuren gaan alle leds (L1-L2-L3-L4) knipperen om aan te given dat de actieve koolstofffilters verzadigd+zijn.
T2 Schakelt de tweede snelheid van de zuigmotor in.		Aan.
		Als deze toets 5 seconden ingedrukt worden gehonden als alle belastingen (motor+lamp) uitgeschakeld+zijn, dan wordt de afstandsbediening in- of uitgeschakeld.	2 maal knipperen afstandsbediening aan.1 maal knipperen afstandsbediening uit.
T3 Schakelt de derde snelheid van de zuigmotor in.		Aan.
		Als de toets ongeveer 2 seconden ingedrukt worden gehonden, schakelt de hoogste snelheid in. Deze snelheid is op 10 minutes ingesteld. Daarna gaat het systeem werk op de erder ingestelde snelheid werken.
T4 Schakelt de derde snelheid van de zuigmotor in.		Aan.
		Als de toets ongeveer 2 seconden ingedrukt worden gehonden, wordt de met 30 minutes uitgestelde automatische uitschakeling geactiveerd (motor+lamp).
		Als de toets ongeveer 5 seconden ingedrukt worden gehonden, dan wordt het alarm van de actieve koolstofffilters in- of uitgeschakeld.	2 maal knipperen van de leds (L1-L2-L3) Alarm filter aan.1 maal knipperen van de leds (L1-L2-L3) Alarm filter uit.

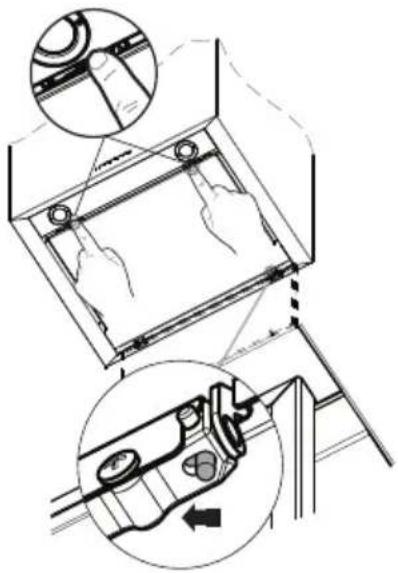

ReinigingBvanBdeBConfortBPanelsb

Trek het Confort Panel open.
- Haak het paneel los van de wasemkap door de hefboom van de bevestigingspen te verschuiven.
- Het comfort panel mag absolutiert nicht in de vaatwasmachine.
- Maak het paneel aan de buitenkant schoon met een vochtige doek en een neutraal reinigingsmiddel.
- Maak ook de binnenkant van het paneel schoon met behulp van een vochtige doek en een neutraal reinigingsmiddel; gebruik geen natte doeken of sponzen, en evenmin waterstralen; gebruik geen schuurmiddelen.
- Bevestig het paneel na afloop van de reiniging aan de wasemkap en sluit het door de knop ten opzichte van de opening in tegengestelderichting te draaien.

MetalenBvetfiltersB

De vetfilters können ook in de vaatwasser worden gewassen. Dit moet gebeuren als alle leds van de bedieningen voortdurend.gaat branden of in elk geval ongeveer om de 2 maanden of vaker bij veelvuldig gebruik.

Reset van het alarmsignaal

• Druk op de toets T1 (zie de paragraaf 'Gebruik').

Reinigen van de filters

Trek de Comfort Panels open.
- Verwijder de filters een voor een door ze maar de achterkant van de unit te duwen en tegelijkkertijd�<|im_start|>
- Was de filters zonder ze te buigen en LAST ze drogen alvorens ze weer te monteren.
- Monteer de filters weer en houd de handgreep waar bijaar het zichtbare deel aan de buitenkant.
- Sluit de Comfort Panels weir.

GeurfiltersBmetBactieveBkoolstofBuzModelBmetBluchtcirculatienB

• Dit filter is nicht afwasbaar en nicht regenererbaar en moet worden verrangen als alle leds van de bedieningen knipperen of in elk geval om de 4 maanden.

Activering van het alarmsignaal

• Bij afzuigkappen met luchtcirculatie要去 het alarmsignal ten teken dat de filters verzadigd zijn geactiveerd worden op het moment van de installmentie of daarna.
• Houd de toets Delay (T4) van het toetsenbord 5 seconden ingedrukt en het volgende worden weergegeven:
• 2 keer knipperen led (L1-L2-L3)- Alarm verzadiging actief koolstofffilter AAN
• 1 keer knipperen led (L1-L2-L3)- Alarm verzadiging actief koolstofffilter UIT.

VERVJINGENbVJINBHETBGEURFILTERBMETBJCTIEVEBKOOLSTOF

Reset van het alarmsignaal

• Druk op de toets T1 (zie de paragraaf 'Gebruik').

Vervangen van het filter

• Trek de Comfort Panels open.
• Verwijder de metalen vetfilters.
• Verwijder de verzadigde geurfilters met actieve koolstof zoals aangegeven (A).
• Monteer de nouvelle filters Zoals aangegeven (B).
• Monteer de metalen vetfilters weeR.
• Sluit de Comfort Panels weer.

Verlichting

VERVJINGINBVJINBSEBLJMPENB

Halogenlamp van 20 W.

• Verwijder de 2 schroeven waarmee de lamphouder is bevestigden verwijder de houder uit de kap.
  Trek de lamp uit de houder.
• Vervang de lamp door een neue lamp metdezelfde eigenschappen en let er hierbij op dat de twee pinnen correct in de behuizing van de worden gestoken.
• Monteer de houder door hem te bevestigen met de twee eerder verwijderde schroeven.
