РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KQ45XE SMEG

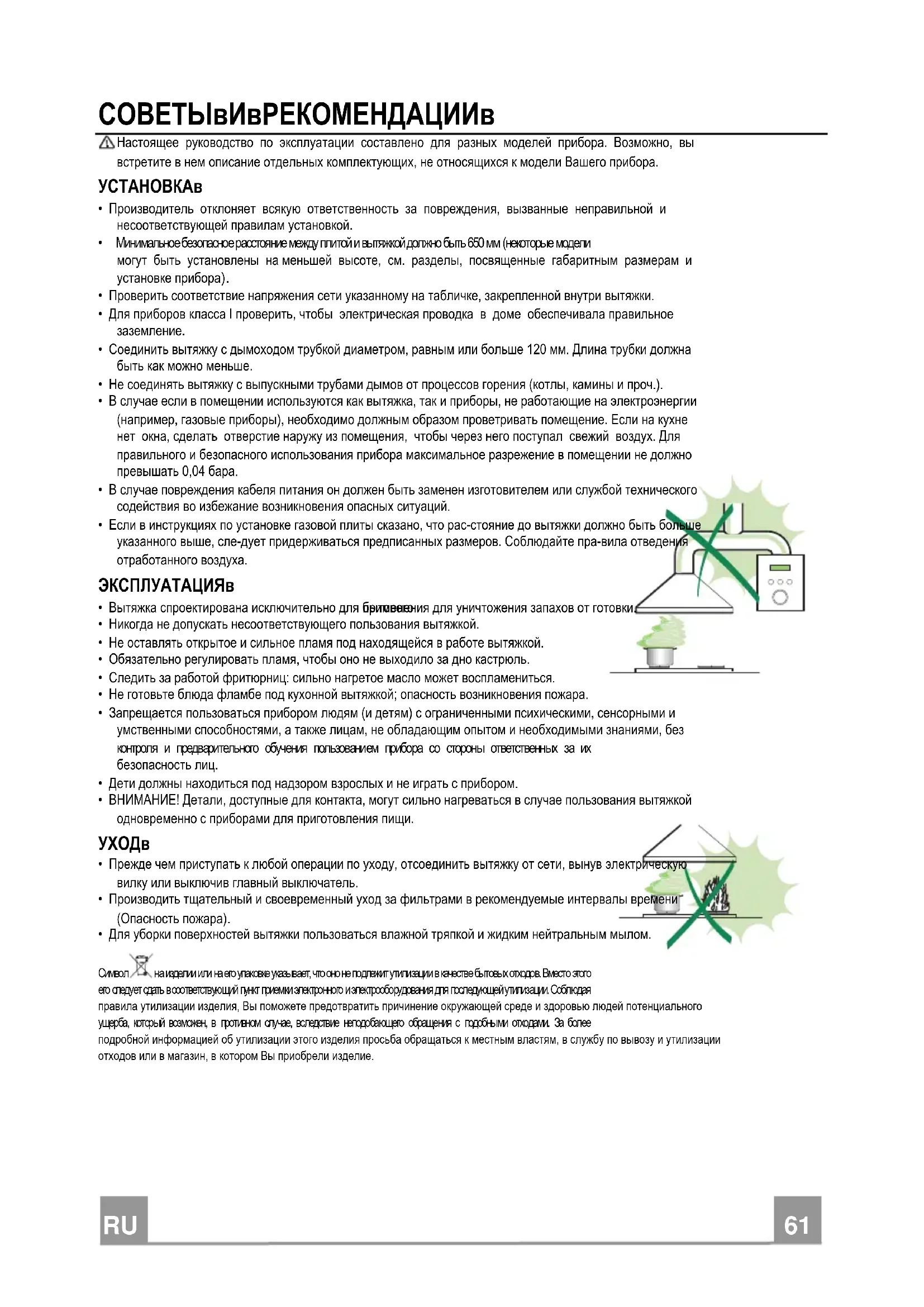

СОВЕТЫ И РЕКОМЕНДАЦИИ Настоящее руководство по эксплуатации составлено для разных моделей прибора. Возможно, вы встретите в нем описание отдельных комплектующих, не относящихся к модели Вашего прибора.

• Производитель отклоняет всякую ответственность за повреждения, вызванные неправильной и несоответствующей правилам установкой.

• Минимальное безопасное расстояние между плитой и вытяжкой должно быть 650 мм (некоторые модели могут быть установлены на меньшей высоте, см. разделы, посвященные габаритным размерам и установке прибора).

• Проверить соответствие напряжения сети указанному на табличке, закрепленной внутри вытяжки.

• Для приборов класса I проверить, чтобы электрическая проводка в доме обеспечивала правильное заземление.

• Соединить вытяжку с дымоходом трубкой диаметром, равным или больше 120 мм. Длина трубки должна быть как можно меньше.

• Не соединять вытяжку с выпускными трубами дымов от процессов горения (котлы, камины и проч.).

• В случае если в помещении используются как вытяжка, так и приборы, не работающие на электроэнергии (например, газовые приборы), необходимо должным образом проветривать помещение. Если на кухне нет окна, сделать отверстие наружу из помещения, чтобы через него поступал свежий воздух. Для правильного и безопасного использования прибора максимальное разрежение в помещении не должно превышать 0,04 бара.

• В случае повреждения кабеля питания он должен быть заменен изготовителем или службой технического содействия во избежание возникновения опасных ситуаций.

• Если в инструкциях по установке газовой плиты сказано, что рас-стояние до вытяжки должно быть больше указанного выше, сле-дует придерживаться предписанных размеров. Соблюдайте пра-вила отведения отработанного воздуха. ЭКСПЛУАТАЦИЯ

• Вытяжка спроектирована исключительно для бытового применения для уничтожения запахов от готовки.

• Никогда не допускать несоответствующего пользования вытяжкой.

• Не оставлять открытое и сильное пламя под находящейся в работе вытяжкой.

• Обязательно регулировать пламя, чтобы оно не выходило за дно кастрюль.

• Следить за работой фритюрниц: сильно нагретое масло может воспламениться.

• Не готовьте блюда фламбе под кухонной вытяжкой; опасность возникновения пожара.

• Запрещается пользоваться прибором людям (и детям) с ограниченными психическими, сенсорными и умственными способностями, а также лицам, не обладающим опытом и необходимыми знаниями, без контроля и предварительного обучения пользованием прибора со стороны ответственных за их безопасность лиц.

• Дети должны находиться под надзором взрослых и не играть с прибором.

• ВНИМАНИЕ! Детали, доступные для контакта, могут сильно нагреваться в случае пользования вытяжкой одновременно с приборами для приготовления пищи.

• Прежде чем приступать к любой операции по уходу, отсоединить вытяжку от сети, вынув электрическую вилку или выключив главный выключатель.

• Производить тщательный и своевременный уход за фильтрами в рекомендуемые интервалы времени (Опасность пожара).

• Для уборки поверхностей вытяжки пользоваться влажной тряпкой и жидким нейтральным мылом. Символ на изделии или на его упаковке указывает, что оно не подлежит утилизации в качестве бытовых отходов. Вместо этого его следует сдать в соответствующий пункт приемки электронного и электрооборудования для последующей утилизации. Соблюдая правила утилизации изделия, Вы поможете предотвратить причинение окружающей среде и здоровью людей потенциального ущерба, который возможен, в противном случае, вследствие неподобающего обращения с подобными отходами. За более подробной информацией об утилизации этого изделия просьба обращаться к местным властям, в службу по вывозу и утилизации отходов или в магазин, в котором Вы приобрели изделие.RU

Об. Кол. Части изделия 1 1 Корпус вытяжки в комплекте с устройствами управления, освещением, вентилятором, фильтрами, нижней частью дымохода 7 1 Трубка из ПВХ (установлена) 8 1 Регулируемая решетка (установлена) 9 1 Переходный фланец ø 150-120 мм 10 1 Заглушка Об. Кол. Установочные компоненты 11а 2 Вкладыши SB 12/10 Кол. Документация 1 Руководство по эксплуатации

Тип вытяжки 45 60 90 X 180 240 390 Место выпуска воздуха сзади 650 mm min 11a

Отверстия в стене При желании подключить всасывающую вытяжку так, чтобы труба выходила сзади прибора, отверстие для отведения воздуха должно быть сделано в соответствии с приведенными на рисунке указаниями. В случае установки фильтрующей вытяжки следует иметь в виду, что между прибором и верхним пределом (потолок или подвесная полка) должно быть расстояние не менее 8-10

• вертикальную линию до потолка или до верхнего предела по центру участка, предназначенного для установки вытяжки;

• горизонтальную линию на расстоянии не менее (650-550) мм над плитой.

• Отметить, как указано, установочную точку на расстоянии 808 мм над горизонтальной линией и на расстоянии Х мм (Х – смотри приведенную таблицу) справа от вертикальной линии.

• Повторить эту операцию с противоположенной стороны вертикальной линии и проверить, чтобы точки были на одном уровне.

• Посверлить отверстия ø 12 мм в обозначенных точках.

• Вставить вкладыши с винтом и скобой 11a в отверстия и завинтить их.RU

Установка корпуса вытяжки

• Вставить два винта Vr скоб 11a в исходное положение.

• Повесить корпус вытяжки на 2 скобы 11a.

• Потянуть на себя и открыть переднюю панель, по очереди вынуть фильтры. Для этого прижать их к задней стороне вытяжки и одновременно надавить вниз.

• Изнутри корпуса вытяжки отрегулировать затяжку винтов Vr, чтобы выставить его по уровню.

ВЫПУСК ВОЗДУХА ИЗ ВСАСЫВАЮЩЕЙ ВЫТЯЖКИ Для установки всасывающей вытяжки соединить ее с выпускной трубой жесткой или гибкой трубкой ø 150 или 120 мм по усмотрению монтажника. Трубка может выходить как сверху, так и сзади вытяжки. Прежде чем приступить к соединению всасывающей трубы, удалить регулируемую решетку 8 и трубку 7 из пвх, если они еще сняты. Переходный фланец 9 следует вынуть только для соединения трубки ø 150. ВЫПУСК ВОЗДУХА СЗАДИ

• Чтобы сделать отверстие для отведения воздуха, следует придерживаться схемы, приведенной в разделе "Отверстия

• Клещами открыть заднее выпускное отверстие воздуха.

• Для соединения с трубкой ø 120 мм вставить переходный фланец 9 в выпускное отверстие корпуса вытяжки.

• Закрепить трубку специальными трубными зажимами. Необходимый материал не входит в комплект поставки.

• Если есть, вынуть фильтры против запахов на активном

• Установить заглушку 10 на верхнем выпускном отверстии вытяжки прилагаемыми винтами. ВЫПУСК ВОЗДУХА СВЕРХУ

• Для соединения с трубкой ø 120 мм вставить переходный фланец 9 в выпускное отверстие корпуса вытяжки.

• Клещами вынуть центральную часть заглушки 10 и закрепить ее на верхнем выпускном отверстии вытяжки прилагаемыми винтами.

• Закрепить трубку специальными трубными зажимами. Необходимый материал не входит в комплект поставки.

• Если есть, вынуть фильтры против запахов на активном

ВЫПУСК ВОЗДУХА ИЗ ФИЛЬТРУЮЩЕЙ ВЫТЯЖКИ

• Если из фильтрующей вытяжки сняты ранее установленные ее части, поставить их на место.

• Вставить трубку из пвх 7 во фланец.

• Привинтить регулируемую решетку 8 к выпускному отверстию воздуха и проверить ее положение на трубке.

• Проверить наличие фильтров против запахов на активном

ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

• Соединить вытяжку с сетевым напряжением, установив двухполюсный выключатель с разведением контактов не менее 3 мм.

• Снять противожировые фильтры (смотри раздел “Уход”) и проверить правильность положения разъема питающего кабеля в розетке вытяжкиRU

ЭКСПЛУАТАЦИЯ L T1 T2 T3 T4 L1 L2 L3 L4 Панель управления

Включает и выключает осветительную систему.

При нажатии в течение примерно 2 секунд включает и выключает осветительную систему ограниченной яркости.

Включает и выключает двигатель системы всасывания на первой скорости.

Нажатием кнопки в течение примерно 2 секунд, когда все нагрузки отключены (двигатель + освещение), происходит восстановление фильтров и выключаются горящие индикаторы. После 100 часов работы все индикаторы (L1-L2-L3-L4) загораются и продолжают гореть, указывая на насыщение металлических жировых фильтров. После 200 часов работы все индикаторы (L1-L2-L3-L4) начинают мигать, указывая на насыщение фильтров на активированном угле.

Включает двигатель системы всасывания на второй скорости.

Нажатием кнопки в течение примерно 5 секунд, когда все нагрузки отключены (двигатель + освещение), включается / отключается пульт ДУ.

2 вспышки - пульт ДУ включен. 1 вспышка - пульт ДУ выключен.

Включает двигатель системы всасывания на третьей скорости.

Нажатием кнопки в течение примерно 2 секунд включает интенсивную скорость работы двигателя. Работа вытяжки на такой скорости ограничена таймером 10 минутами. По истечении этого времени система возвращается на настроенную ранее скорость работы.

Нажатием кнопки в течение примерно 2 секунд активирует автоматическое отключение с задержкой 30 минут (двигатель и освещение).

При нажатии кнопки в течение примерно 5 секунд включается / отключается аварийный сигнал фильтров на активированном угле. 2 вспышки индикаторов (L1-L2-L3) - Аварийный сигнал насыщения фильтра включен 1 вспышка индикаторов (L1-L2-L3) - Аварийный сигнал насыщения фильтра выключенRU

Очистка передней панели

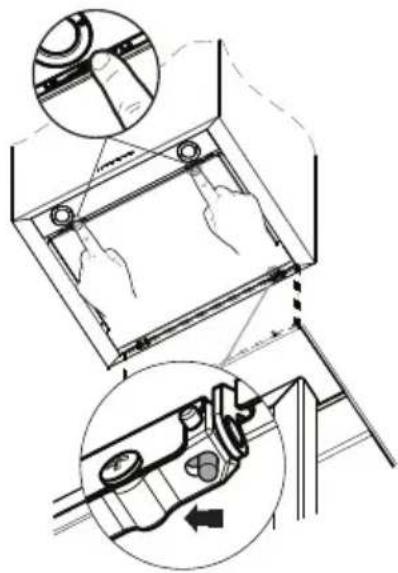

• Потянуть на себя и открыть переднюю панель.

• Отсоединить панель от корпуса вытяжки, сдвинув специальный рычажок стопорного штифта.

• Ни в коем случае нельзя мыть переднюю панель в посудомоечной машине.

• Очистить панель снаружи влажной тряпкой с жидким нейтральным моющим составом.

• Очистить панель также внутри влажной тряпкой с нейтральным моющим составом; для уборки не пользоваться мокрыми тряпками, губками, струями воды, а также абразивными веществами.

• По завершении очистки установить панель на корпусе вытяжки и закрыть ее.

Металлические жировые фильтры Фильтры можно мыть даже в посудомоечной машине. Их следует мыть, когда загораются все индикаторы и не реже одного раза в 2 месяца работы, или даже чаще в случае особенно интенсивного использования вытяжки. Сброс аварийного сигнала

• Нажмите кнопку T1 (См. раздел по Эксплуатации). Очистка фильтров

• Откройте панели Comfort, потянув за них.

• По очереди выньте фильтры. Для этого прижмите их к задней стенке вытяжки и одновременно надавите вниз.

• Осторожно помойте фильтры, чтобы они не согнулись, и перед установкой дайте им просохнуть.

• Поставьте фильтры на место так, чтобы ручка находилась с видной наружной стороны.

• Закройте панели Comfort.RU

Фильтры против запахов на активированном угле (фильтрующая вытяжка)

• Фильтр нельзя мыть и восстанавливать, его следует менять, когда мигают все индикаторы устройств управления и не реже одного раза в 4 месяца. Включение аварийного сигнала

• В вытяжках с функцией фильтрации аварийная сигнализация, указывающая на насыщение фильтров, должна быть активирована в момент установки прибора или

• Держите нажатой клавишу Delay (Задержка) (T4) на кнопочной панели в течение 5 секунд, пока не увидите:

• 2 мигания индикатора (L1-L2-L3) - Аварийный сигнал насыщения фильтра на активированном угле АКТИВИРОВАН

• 1 мигание индикатора (L1-L2-L3) - Аварийный сигнал насыщения фильтра на активированном угле ДЕЗАКТИВИРОВАН ЗАМЕНА ФИЛЬТРА ПРОТИВ ЗАПАХОВ НА АКТИВИРОВАННОМ УГЛЕ Сброс аварийного сигнала

• Нажмите кнопку T1 (См. раздел по Эксплуатации). Замена фильтра

• Откройте панели Comfort, потянув за них.

• Выньте металлические жировые фильтры.

• Выньте насыщенные фильтры против запахов на активированном угле, как показано на рисунке (A).

• Установите новые фильтры, как показано на рисунке (B).

• Поставьте на место металлические жировые фильтры.

• Закройте панели Comfort.

ЗАМЕНА ЛАМП Галогенные лампы 20 Вт.

• Снять 2 винта крепления патрона и вынуть его из

• Вынуть из патрона лампу.

• Заменить ее на новую с такими же характеристиками; правильно вставить два штыревых контакта в гнездо лампового патрона.

• Вновь установить ламповый патрон и закрепить его снятыми ранее винтами.SE
