MANUAL DE USUARIO KQ45XE SMEG

CONSEJOS Y SUGERENCIAS

Las presentes instrucciones de servicio son válidas

para diferentes modelos de aparato; por ello puede ser posible que se describan detalles y características de equipamiento que no concuerden ín- tegramente con las de su aparato concreto. INSTALACIÓN

• El fabricante declina cualquier responsabilidad debida a los daños provocados por una instalación incorrecta o no conforme con las reglas.

• La distancia mínima de seguridad entre la encimera y la campana debe ser de 650mm (algunos modelos pueden ser instalados a una altura por debajo, se refieren al párrafo huella y la instalación).

• Comprobar que la tensión de red corresponda a la indicada en la placa situada en el interior de la campana.

• Para los aparatos Clase I asegurarse de que la instalación eléctrica doméstica posea una toma de tierra eficaz.

• Conectar la campana a la salida del aire de aspiración mediante un tubo de 120mm de diámetro como mínimo. El recorrido del tubo debe ser lo más corto posible.

• No conectar la campana a tubos de descarga de humos producidos por combustión (calderas, chi- meneas, etc.).

• En el caso que en la cocina se utilice de manera silmultánea la campana y otros aparatos no eléctri- cos (por ejemplo aparatos de gas), debe existir un sistema de ventilación suficiente para todo el am- biente. Si la cocina no posee un orificio que comunique con el exterior, hay que realizarlo para garanti- zar el recambio del aire. Un uso propio y sin riesgos se obtiene cuando la depresión máxima del local no supera los 0,04 mBar.

• En el caso se dañe el cable de alimentación, éste debe ser sustituido por el constructor o por el servi- cio de asistencia técnica, para prevenir cualquier riesgo.

• Si las instrucciones de instalación del dispositivo de cocción de gas sugieren la necesidad de una distancia mayor que la indicada anteriormente, es necesario tenerlas en cuenta. Es necesario respe- tar todas las normativas relativas al conducto de descarga del aire. USO

• La campana ha sido concebida exclusivamente para un uso doméstico, para eliminar los olores de la cocina. No utilizarla de manera inadecuada.

• No dejar llamas libres de fuerte intensidad mientras la campana esté funcionando.

• Regular siempre las llamas de manera que éstas no sobresalgan lateralmente con respecto al fondo de las ollas.

• Controlar las freídoras durante su uso: el aceite muy caliente se puede inflamar.

• No flambear bajo la campana extractora.

• Este aparato no tiene que ser utilizado por personas (niños incluídos) con capacidades psíquicas, sensoriales o mentales reducidas, o bien por personas sin experiencia y conocimientos en la materia, a menos que no lo hagan bajo el control, o instruídos, por personas responsables de su seguridad.

• Controlar que los niños no jueguen con el aparato.

• “ATENCIÓN: Las partes accesibles pueden calentarse mucho si utilizadas con aparatos de cocción.” MANTENIMIENTO

• Antes de efectuar cualquier operación de mantenimiento, desenchufar la campana de la red eléctrica o apagar el interruptor general.

• Efectuar un mantenimiento escrupuloso e inmediato de los filtros, según los intervalos de tiempo aconsejados (riesgo de incendio).

• Para limpiar las superficies de la campana es suficiente utilizar un trapo mojado y detergente líquido neutro. El símbolo en el producto o en su embalaje indica que este producto no se puede tratar como desperdicios normales del hogar. Este producto se debe entregar al punto de recolección de equipos eléctricos y electrónicos para reciclaje. Al asegurarse de que este producto se deseche correctamente, usted ayudará a evitar posibles consecuencias negativas para el ambiente y la salud pública, lo cual podría ocurrir si este producto no se manipula de forma adecuada. Para obtener información más deta- llada sobre el reciclaje de este producto, póngase en contacto con la administración de su ciudad, con su servicio de desechos del hogar o con la tienda donde compró el producto.ES

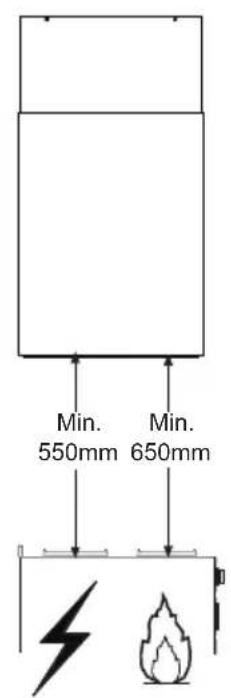

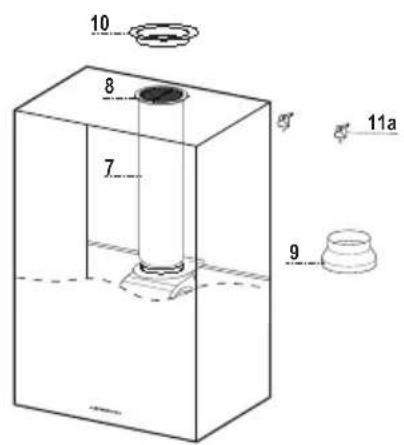

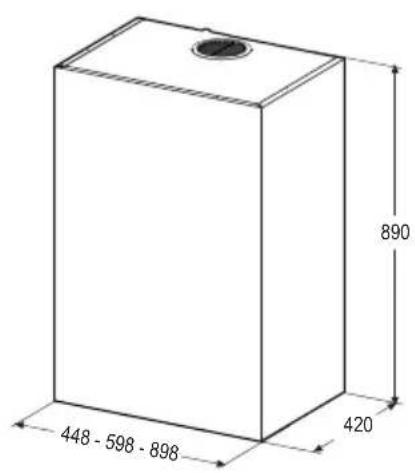

Min. 550mm Min. 650mm Componentes Ref. Cant. Componentes del Producto 1 1 Cuerpo Campana completo de: mandos, iluminación, Grupo Ventilador, Filtros, Chimenea Inferior 7 1 Tubo PVC (Colocado) 8 1 Rejilla direccionada (Colocada) 9 1 Arandela de Reducción ø 150-120 mm 10 1 Tapa Ref. Cant. Componentes de Installación 11a 2 Tacos SB 12/10 Cant. Documentación 1 Manual de instrucciones

INSTALACIÓN Como agujerear la pared Si se desea conectar la campana en versión aspirante, con el tubo que salga por la parte poste- rior, le recordamos que el agujero de evacuación del aire hay que realizarlo siguiendo las indica- ciones del siguiente esquema. 650 mm min 11a

550 mm min Si se instala la campana en versión filtrante, hay que considerar, que por encima de la campana, tiene que quedar un espacio libre desde el límite superior ( techo o balda) por lo menos de 8 – 10 cm. Marcar en la pared:

• una linea vertical hasta el techo o límite superior, en el centro de la zona donde se va a insta- lar la campana;

• una linea horizontal a : (650-550) mm por lo menos sobre la cocina;

• Marcar, como se indica, un punto de referenzia a 808 mm sobre la linea horizontal de refe- rencia,y a X mm (X= ver tabla del esquema) a la derecha de la linea vertical de referencia.

• Repetir la misma operación en la parte opuesta, controllando que la nivelación sea correcta.

• Agujerear con una punta de Ø 12 mm los punto marcados.

• Colocar los tacos, los tornillos y las placas 11a en los agujeros. Enroscar. Zona salida del aire posterior Tipo de Campana 45 60 90 X 180 240 390ES

• Regular los dos tornillos Vr de las placas 11a al inicio de carre- ra.

• Enganchar el cuerpo de la campana a las dos placas 11a.

• Abrir el Confort Pannel tirando de él, quitar los filtros, uno a la vez, empujándolos hacia la parte posterior del grupo y tirando al mismo tiempo hacia abajo.

• Desde el interior de la campana nivelarla mediante los tornillos Vr .

Para realizar la instalación en versión aspirante conectar la cam- pana a la tubería de salida mediante un tubo rígido o flexible de ø 150 ó 120 mm, cuya elección se deja al instalador. El tubo puede salir ó por la parte superior ó por la parte posterior de la campana. Antes de realizar las conexiones aspirantes quitar, si no se hubie- ra hecho anteriormente, la rejilla direccional 8 y el tubo de pvc 7. La arandela de reducción 9 hay que quitarla solo para llevar a cabo las conexiones con ø 150. SALIDA POSTERIOR

• Se recuerda que para efectuar el agujero de evacuación es ne- cesario seguir el esquema del párrafo que indica como aguje- rarla.

• Romper el orificio de salida posterior con la ayuda de una pin- za.

• Para conectarla a un tubo de ø120 mm, colocar la arandela de reducción 9 en la salida del cuerpo de la campana.

• Sujetar el tubo con unas fajillas. El material necesario no está incluído e la dotación.

• Quitar los eventuales filtros antiolor al carbón activado.

• Sujetar el tapón 10 en la salida superior de la campana con los tornillos incluídos en la dotación. SALIDA SUPERIOR

• Para conectarla a un tubo de ø 120 mm, colocar la arandela de reducción 9 en la salida del cuerpo de la campana.

• Quitar la parte central del tapón 10 con una pinza y sujetarlo a la salida superior de la campana con los tornillos incluídos en la dotación.

• Sujetar el tubo con unas fajillas adecuadas. El material necesa- rio no está incluído en la dotación.

• Quitar los filtros al carbón activados si estubieran colocados. ø 150 ø 120

• Si se hubieran quitado, volver a colocar los componentes para la versión filtrante ya instalados.

• Colocar el tubo de pvc 7 en la arandela.

• Volver a atornillar la rejilla direccional 8 en la salida del aire, teniendo cuidado de que esté colocada correctamente en el tu- bo.

• Asegurarse de que esten colocados los filtros antiolor al carbón activado.

• Conectar la campana a la red de alimentación eléctrica insta- lando un interruptor bipolar con apertura de los contactos de 3 mm como mínimo.

• Quitar los Filtros antigrasa y asegurase de que el conector del Cable de acometida esté colocado correctamente en el enchufe del Aspirador.ES

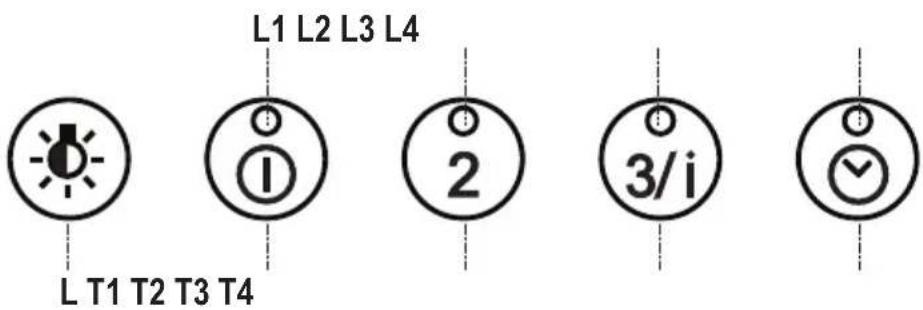

Función Led L Enciende y apaga la instalación de iluminación. - Si se presiona por 2 segundos aproximadamente enciende/apaga la instalación de iluminación con intensidad reducida.

Enciende y apaga el motor de aspiración a la primera velocidad. Encendido Manteniendo presionada la tecla por aproximadamente 2 segundos, cuando todas las cargas están apagadas (Motor+Luz) se efectúa el reset de los filtros y se apagan los leds encendidos. Después de 100 horas de trabajo todos los leds (L1-L2-L3-L4) se encienden para señalar la saturación de los filtros antigrasa metálicos. Después de 200 horas de trabajo todos los leds (L1-L2-L3-L4) se encienden para señalar la saturación de los filtros al carbono activo. T2 Enciende el motor de aspiración a la segunda velocidad.

Encendido Manteniendo la tecla presionada por aproximadamente 5 segundos, cuando todas las cargas están apagadas (motor+luz) se activa/desactiva el telemando. 2 parpadeos Telemando Activado. 1 parpadeo Telemando Desactivado. T3 Enciende el motor de aspiración a la tercera velocidad. Encendido Manteniendo la tecla presionada por aproximadamente 2 segundos se activa la velocidad intensiva, dicha velocidad está temporizada en 10 minutos, al final de los cuales el sistema regresa a la velocidad implementada precedentemente.

Manteniendo la tecla presionada por aproximadamente 2 segundos se activa el apagado automático retrasado en 30 minutos (motor+luces). Encendido Manteniendo la tecla presionada por aproximadamente 5 segundos se activa/desactiva la alarma de los filtros al carbono activo. 2 parpadeos de los leds (L1-L2-L3) Alarma Filtro Activado. 1 parpadeo de los leds (L1-L2-L3) Alarma Filtro Desactivado.ES

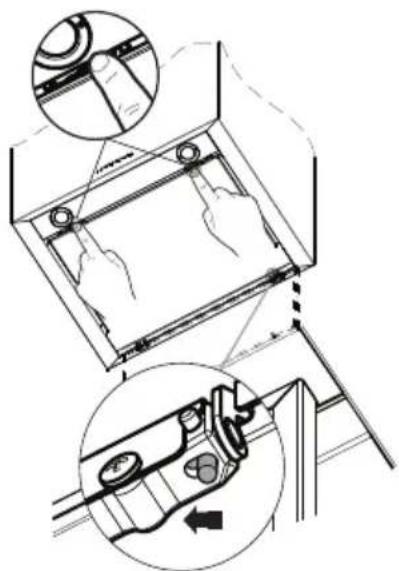

MANTENIMIENTO Limpieza de los Confort Panel

• Abrir el Confort Panel tirando de èl.

• Desenganchar el panel del cuerpo de la campana deslizando la leva del perno de sujeción.

• El confort panel no se puede lavar en el lavavajillas.

• Limpiarlo externamente con un paño húmedo y detergente lí- quido neutro.

• Limpiarlo internamente usando un paño húmedo y detergente neutro; no usar paños o esponjas mojadas, ni chorros de agua; no usar substancias abrasivas.

• Una vez finalizada la operación volver a enganchar el panel al cuerpo de la campana y cerrarlo girando la manopla en sentido contrario al de apertura . Filtros antigrasa metálicos Se pueden lavar también en lavavajillas, y necesitan ser lavados cuando todos los led de los mandos están encendidos fijos o por lo menos cada 2 meses de uso o más frecuentemente, en caso de uso particularmente intenso. Reset de la señal de alarma

• Presionar la tecla T1 (Ver párrafo de uso). Limpieza de los filtros

• Abrir los confort panel tirando de ellos.

• Quitar los filtros uno por vez, empujándolos hacia la parte pos- terior del grupo y tirando simultáneamente hacia abajo.

• Lavar los filtros evitando doblarlos, y dejarlos secar antes de volverlos a montar.

• Montar nuevamente los filtros teniendo cuidado de mantener la manija hacia la parte visible externa.

Filtros antiolor al carbono activo (versión filtrante)

• No es lavable y no es regenerable, debe ser sustituido cuando todos los led de los mandos están encendidos parpadeando o por lo menos cada 4 meses. Activación de la señal de alarma

• En las campanas versión filtrante, la señalización de alarma saturación filtros debe activarse en el momento de la instalación o sucesivamente.

• Mantener presionada la tecla Delay (T4) del teclado por 5 segundos y se visualizarán:

• 2 parpadeos led (L1-L2-L3)- alarma saturación filtro carbono activo ACTIVADO

• 1 parpadeo led(L1-L2-L3)- alarma saturación filtro al carbono activo DESACTIVADO. SUSTITUCIÓN FILTRO ANTIOLOR AL CARBONO ACTIVO Reset de la señal de alarma

• Presionar la tecla T1 (Ver párrafo de uso). Sustitución filtro

• Abrir los confort panel tirando de ellos.

• Quitar los filtros antigrasa metálicos.

• Quitar los filtros antiolor al carbono activo saturados, como se indica en (A).

• Montar los nuevos filtros, como se indica en (B).

• Montar los filtros antigrasa metálicos.

SUSTITUCIÓN DE LAS BOMBILLAS

Lámparas halógenas de 20 W

• Quitar los dos tornillos que fijan el soporte.

• Extraer la lámpara desde el soporte.

• Sustituirla con una nueva con las mismas características, po- niendo cuidado en insertar correctamente los dos enchufes en el asiento del soporte.

• Montar nuevamente el soporte fijándolo con los dos tornillos que se habían quitado precedentemente.PT
