MANUALE UTENTE KQ45XE SMEG

CONSIGLI E SUGGERIMENTI

Questo libretto di istruzioni per l'uso è previsto per più versioni dell' apparecchio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio. INSTALLAZIONE

• Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell’arte.

• La distanza minima di sicurezza tra il Piano di cottura e la Cappa deve essere di 650 mm, (alcuni modelli possono essere installati ad un’altezza inferiore, fare riferimento ai paragrafi ingombro e installazione).

• Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all’interno della Cappa.

accertarsi che l’impianto elettrico domestico garantisca un corretto scarico a terra.

• Collegare la Cappa all’uscita dell’aria aspirata con tubazione di diametro pari o superiore a 120 mm. Il percorso della tubazione deve essere il più breve possibile.

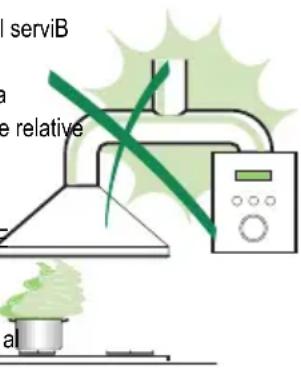

• Non collegare la Cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).

• Nel caso in cui nella stanza vengano utilizzati sia la Cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si deve provvedere ad una aerazione sufficiente dell’ambiente. Se la cucina ne fosse sprovvista, praticare un’apertura che comunichi con l’esterno, per garantire il richia- mo d’aria pulita. Un uso proprio e senza rischi si ottiene quando la depressione massima del locale non supera i 0,04 mBar.

• In caso di danneggiamento del cavo alimentazione, esso deve essere sostituito dal costruttore o dal servi- zio di assistenza tecnica, in modo da prevenire ogni rischio.

• Se le istruzioni di installazione del dispositivo di cottura a gas indicano che è necessaria una distanza maggiore di quella indicato sopra, è necessario tenerne conto. Bisogna rispettare tutte le normative relative allo scarico dell’aria. USO

• La Cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina.

• Non fare mai uso improprio della Cappa.

• Non lasciare fiamme libere a forte intensità sotto la Cappa in funzione.

• Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole.

• Controllare le friggitrici durante l’uso: l’olio surriscaldato potrebbe infiammarsi.

• Non preparare alimenti flambè sotto la cappa da cucina; pericolo d'incendio.

• Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persone senza esperienza e conoscenza, a meno che non siano controllati o istruiti all’uso dell’apparecchio da persone responsabili della loro sicurezza.

• I bambini devono essere supervisionati per assicurarsi che non giochino con l’apparecchio.

• “ATTENZIONE: Le parti accessibili possono diventare molto calde se utilizzate con degli apparecchi di cottura.” MANUTENZIONE

• Prima di procedere a qualsiasi operazione di manutenzione, disinserire la Cappa togliendo la spina elettri- ca o spegnendo l’interruttore generale.

• Effettuare una scrupolosa e tempestiva manutenzione dei Filtri secondo gli intervalli consigliati (Rischio di incendio).

• Per la pulizia delle superfici della Cappa è sufficiente utilizzare un panno umido e detersivo liquido neutro. Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l’ambiente e per la salute, che potreb- bero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l’ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.IT

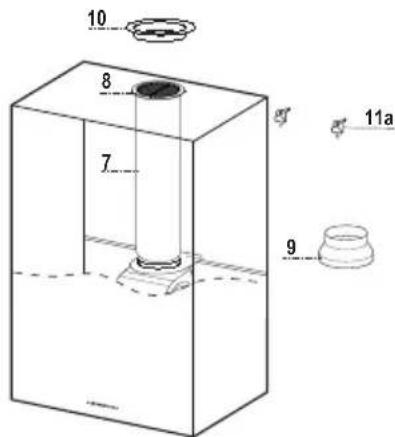

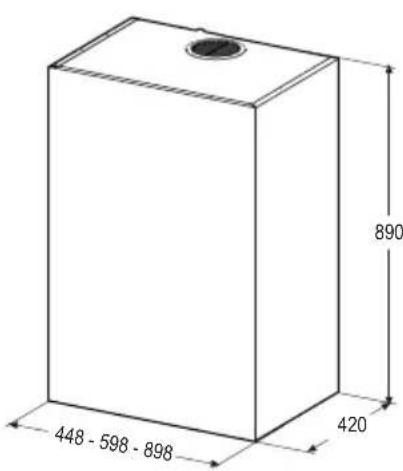

Componenti Rif. Q.tà Componenti di Prodotto 1 1 Corpo Cappa completo di: Comandi, Luce, Gruppo Ventilatore, Filtri, Camino Inferiore 7 1 Tubo PVC (Installato) 8 1 Griglia direzionata (Installata) 9 1 Flangia di Riduzione ø 150-120 mm 10 1 Tappo Rif. Q.tà Componenti di Installazione 11a 2 Tasselli SB 12/10 Q.tà Documentazione 1 Libretto Istruzioni

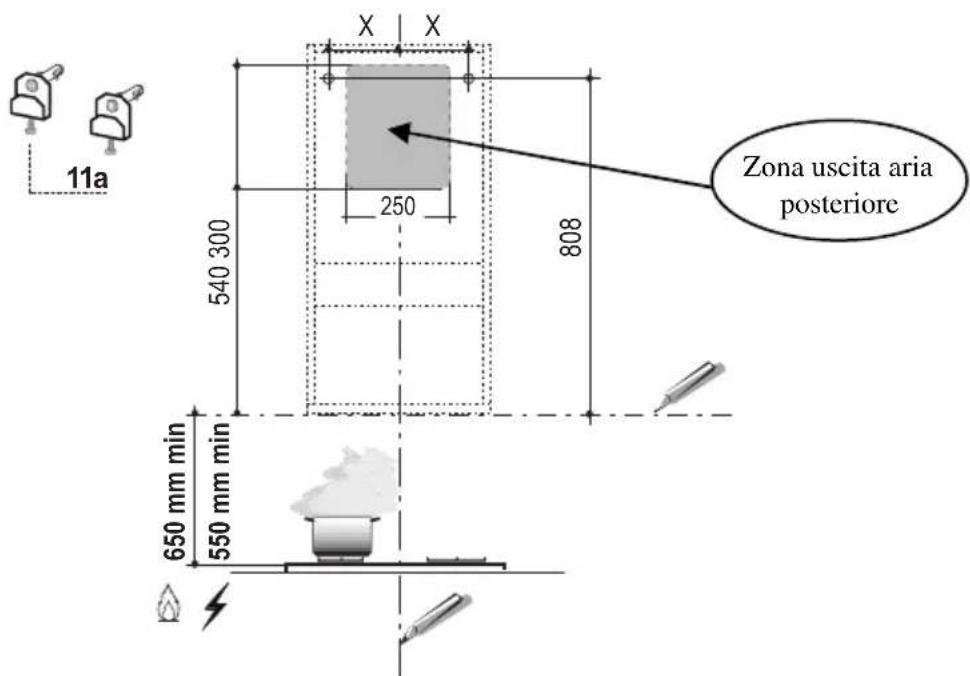

INSTALLAZIONE Foratura Parete Qualora si voglia collegare la cappa in versione aspirante, facendo uscire il tubo sulla parte po- steriore, si ricorda che il foro di evacuazione dell’aria deve essere fatto seguendo le indicazione di seguito riportate nel disegno.

Nel caso di installazione della cappa in versione filtrante, tenere in considerazione che, sopra la cappa, deve rimanere una distanza dal limite superiore (Soffitto o Mensola) di almeno 8-10 Cm. Tracciare sulla Parete:

• una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il montaggio della Cappa;

• una linea Orizzontale a: (650-550) mm min. sopra il Piano di Cottura;

• Segnare come indicato, un punto di riferimento a 808 mm sopra la linea orizzontale di rife- rimento, e a X mm (X = vedi tabella nell’illustrazione) sulla destra della linea verticale di ri- ferimento.

• Ripetere questa operazione dalla parte opposta, verificandone il livellamento.

• Forare ø 12 mm i punti segnati.

• Inserire i tasselli con vite e staffa 11a nei fori, avvitare. Tipo Cappa 45 60 90 X 180 240 390 Zona uscita aria posterioreIT

Montaggio Corpo Cappa

• Regolare le due viti Vr, delle staffe 11a, ad inizio corsa.

• Agganciare il corpo cappa alle 2 staffe 11a.

• Aprire il Comfort Panel tirandolo, togliere i Filtri uno alla vol- ta, spingendoli verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso.

• Dall’interno del corpo cappa agire sulle Viti Vr per livellare il Corpo Cappa.

Per installazione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di ø 150 o 120 mm, la cui scelta è lasciata all'installatore. Il tubo può uscire sia dalla parte superiore che posteriore della cappa. Prima di procedere alle connessioni aspiranti rimuovere, qualora non sia già stato fatto, la griglia direzionata 8 e il tubo in pvc 7. La flangia di riduzione 9 va rimossa solo per effettuare collega- menti da ø 150. USCITA POSTERIORE

• Si ricorda che per effettuare il foro di evacuazione va seguito lo schema riportato nel paragrafo foratura parete.

• Rompere il foro di uscita posteriore con l’ausilio di una pinza.

• Per collegamento con tubo ø120 mm, inserire la Flangia di ri- duzione 9 sull'Uscita del Corpo Cappa.

• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.

• Togliere eventuali Filtri Antiodore al Carbone attivo.

• Fissare il Tappo 10 sull’Uscita Superiore della Cappa con le Viti in dotazione. USCITA SUPERIORE

• Per collegamento con tubo ø120 mm, inserire la Flangia di ri- duzione 9 sull'Uscita del Corpo Cappa.

• Rimuovere la parte centrale del Tappo 10 con l’ausilio di una pinza e fissarlo sull’Uscita Superiore della Cappa con le Viti in dotazione.

• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.

• Togliere eventuali Filtri Antiodore al Carbone attivo. ø 150 ø 120

• Qualora fossero stati rimossi riposizionare i componenti per versione filtrante già installati.

• Inserire il tubo in pvc 7 sulla Flangia.

• Riavvitare la Griglia direzionata 8 sull’uscita dell’aria, facendo attenzione che sia posizionata correttamente sul tubo.

• Assicurarsi della presenza dei Filtri antiodore al Carbone atti- vo.

• Collegare la Cappa all’Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3 mm.

• Rimuovere i Filtri antigrasso (vedi par. “Manutenzione”) e as- sicurarsi che il connettore del Cavo di alimentazione sia corret- tamente inserito nella presa dell’AspiratoreIT

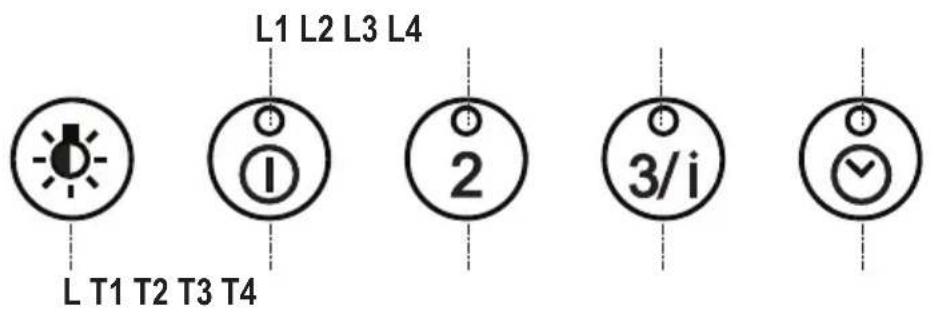

USO L T1 T2 T3 T4 L1 L2 L3 L4 Quadro comandi Tasto Funzione Led L Accende/spegne l’impianto d’illuminazione. - Premuto per 2 secondi circa accende/spegne l’impianto d’illuminazione ad intensità ridotta.

Accende/spegne il motore d’aspirazione alla prima velo-cità. Acceso. Tenendo premuto il tasto per circa 2 secondi, quando tutti i carichi sono spenti (Motore+Luce), si effettua il reset Filtri spegnendo i Led accesi. Dopo 100 ore di lavoro tutti i Led (L1-L2-L3-L4) si accendono rima-nendo accesi per segnalare la satura-zione dei filtri antigrasso metallici. Dopo 200 ore di lavoro tutti i Led (L1-L2-L3-L4) si accendono lam-peggiando per segnalare la satura-zione dei filtri al carbone attivo. T2 Accende il motore d’aspirazione alla seconda velocità. Acceso. Tenendo premuto per 5 secondi, quando tutti i carichi sono spenti (Motore+Luce), si abilità/disabilita il tele-comando. 2 lampeggi Telecomando Attivo. 1 lampeggio Telecomando Disattivo. T3 Accende il motore d’aspirazione alla terza velocità. Acceso. Tenendo premuto il tasto per circa 2 secondi attiva la velocità intensiva, tale velocità è temporizzata a 10 mi- nuti, al termine del tempo il sistema ritorna alla velocità precedentemente impostata.

Tenendo premuto il tasto per circa 2 secondi attiva lo spegnimento automatico ritardato di 30’ (Motore+Luci). Acceso.

Tenendo il tasto premuto per circa 5 secondi, si atti- va/disattiva l’allarme dei Filtri al Carbone Attivo. 2 Lampeggi dei Led (L1-L2-L3) Allarme Filtro Attivo. 1 Lampeggio dei Led (L1-L2-L3) Allarme Filtro Disattivo.IT

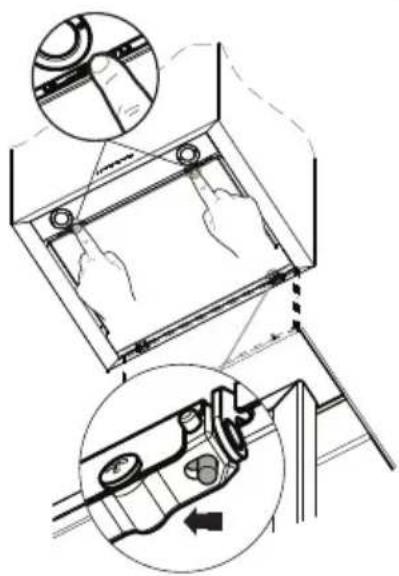

MANUTENZIONE Pulizia dei Comfort Panel

• Aprire il Comfort Panel tirandolo.

• Sganciare il pannello dal corpo cappa facendo scorrere l’apposita leva del perno di fissaggio.

• Il comfort panel non va assolutamente lavato in lavastoviglie.

• Pulirlo esternamente con un panno umido e detersivo liquido neutro.

• Pulirlo anche internamente utilizzando un panno umido e de- tergente neutro; non utilizzare panni o spugne bagnate, né getti d’acqua; non utilizzare sostanze abrasive.

• Ad operazione ultimata riagganciare il pannello al corpo cappa e richiuderlo.

Filtri antigrasso metallici Sono lavabili anche in lavastoviglie, e necessitano di essere lavati quando tutti i Led dei comandi sono accesi fissi o almeno ogni 2 mesi circa di utilizzo o più frequentemente, per un uso partico- larmente intenso. Reset del segnale di allarme

• Premere il tasto T1 (vedi paragrafo Uso). Pulizia Filtri

• Aprire il comfort panel.

• Togliere i Filtri uno alla volta, spingendoli verso la parte poste- riore del gruppo e tirando contemporaneamente verso il basso.

• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli.

• Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.

• Richiudere il comfort panel.IT

Filtri antiodore al Carbone attivo (Versione Filtrante)

• Non è lavabile e non è rigenerabile, va sostituito quando tutti i Led dei comandi sono accesi lampeggiando o almeno ogni 4 mesi. Attivazione del segnale di allarme

• Nelle Cappe in Versione Filtrante, la segnalazione di Allarme saturazione Filtri va attivata al momento dell’installazione o successivamente.

• Tenere premuto il tasto Delay (T4) della tastiera per 5 secondi e saranno visualizzati:

• 2 lampeggi Led (L1-L2-L3)- Allarme saturazione Filtro Carbone attivo ATTIVATO

• 1 lampeggio Led (L1-L2-L3)- Allarme saturazione Filtro al Carbone attivo DISATTIVATO.

SOSTITUZIONE FILTRO ANTIODORE AL CARBONE ATTIVO

Reset del segnale di allarme

• Premere il tasto T1 (vedi paragrafo Uso). Sostituzione Filtro

• Aprire il comfort panel.

• Togliere i Filtri antigrasso metallici.

• Rimuovere i Filtri antiodore al Carbone attivo saturi, come in- dicato (A).

• Montare i nuovi Filtri, come indicato (B).

• Rimontare i Filtri antigrasso metallici.

• Richiudere il comfort panel.

Illuminazione SOSTITUZIONE LAMPADE Lampade alogene da 20 W.

• Togliere le due viti che fissano il Supporto illuminazione e sfi- larlo dalla Cappa.

• Estrarre la Lampada dal Supporto.

• Sostituirla con una nuova di uguali caratteristiche, facendo at- tenzione di inserire correttamente i due spinotti nella sede del Supporto.

• Rimontare il Supporto fissandola con le due Viti precedente- mente tolte.EN
