BRUKSANVISNING KQ45XE SMEG

Denna bruksanvising or fbrutsedd fbr flera versioner av apparatenE Det or mbligt att vissa enskilda utrustningsdetaljerO inte berbir din apparatE

INSTILLITIONBB

Tillverkaren utar sig inget ansvar fbr fel som beror pu felaktig ell orolmplig installationE

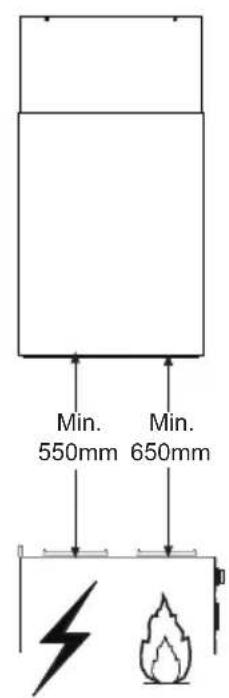

Minsta tillueta avstund mellan spisholl och kblsflokt or Hbl mm (vissa modeller kan installeras pu en logre hbjdO se avsnitten muitt och installation)E
Kontrollera att matningsnotets sponning motsvarar den som anges pu morkskylten inuti kiksfloktenE
Fbir Klass IBapparaterO kontrollera att matningsnotet ger effektiv jordningE
Anslut flokten till fruulnluftkanalen via ett rir med en diameter pui minst IPbl mmE Anslutningsrret skall hllas sukort som mbligtE
Anslut inte kblfsflokten till fruunluftkanaler som leder fbrbonningsgaser (frn pannorO eldstoder etcE)E
Om flokten anvonds tillsammans med icodeBelektriska spisar (tEexE gassisper) muste tilrocklig ventilation garanteras i lokalen fbr att fbirhindra backfblde av fbirbronningsgaserE Kbket muste ha ett tilluftdon med direkt anslutning mot ytterluft fbr att garantera infblde av friskluTe Korrekt or riskfi anvondning sokerstellas nor det maximala undertryck i lokalen inte biverstiger bIOblm mbar
I hondelse av skada pu kabelnO muste den bytas av tillverkaren erer av den tekiska serviceavdelningOfbir att undvika riskerE
Om installationsanvisingarna fbr matlagningsanordningen med gas anger att ett stirre avstund on det ovan angivna or nbvdondigt muste det beaktasE Man muiste fblja alla regler om luftutsloppE

JINV3NSNINGB

Kbiksflokten or uteslutande avsedd fbr hemanvondningO fbr att eliminera kbksosE
Anvond aldrig kbksflokten fbir andra ondamul on det avseddaE

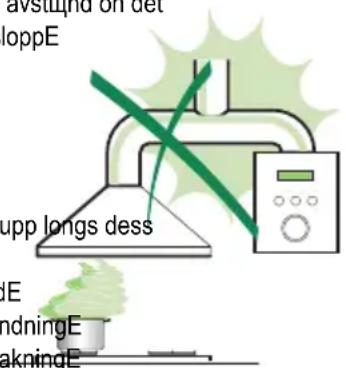

Undvik higa flammor under kblksflokten medan flokten or i driftE
Justera gaslugan sùt flammornà endast berbīr kokkorlets undersida och inte tronger upp longs dess sidorE
Fritbiser muste bivervakas kontinuerrigt under anvondningy Overhettad olja kan fatta eldE
Kbiksflokten skull inte anvondas av barn aller personer som inte or insatta i korrekt anvondningE
Apparaten or inte avseddd att anvondas av barn eller handikappade personer utan bivervakningE
Tillaga inga flamberade matrotter under kblksflokteno du det finns risk fbir eldsvudda
Denna apparat fuir inte anvondas av personer (inklusive barn) med nedsatta fysiskaO sensoriska ell mentala fbrmuqgorO ell er av personer utan erfarenhet och kunskapO om inte de or kontrollerade ell instruerade om anvondingen av apparaten av personer ansvariga fbir deras sokerhetE
Sarn skabivarakasfbir att sokerstollatt de inte leker med apparatenE
"WARNNINGy De uitkomliga delarna kan bl mycket varma om de anvonds med matlagningsapparaterE"E

UNSERHnLLB

Stong av apparaten eller skij den frun matningsnotet innan nugot underhullsarbete utfirsE
Rengbir ochTeller byt filtren med angivet intervall (Risk fbir eldsvudae)E
Rengbir kiksflokten med en fuktig trasa och neutralt flytande diskmedeIE

Symbolen pu Produktien erer emballaget anger att Produktien inte fuur hanteras som hushuilsavfall Den skali stollet lomnas in pu uppsamlingsplats fbr utervinning av elB och elektronikkomponenterE Genom att sokerstolla att Produktien hanteras pu rott sott bidrar du till att firebygga eventuelt negativa milbB och holsoeffeker som kan uppst om Produktien kasseras som vanligt avfallE Fbr yytterligare uppliesninger om utervinning bbr du kontakta lokala myndigheter ell sophomtningstjonst erer afforen dor du kipte varanE

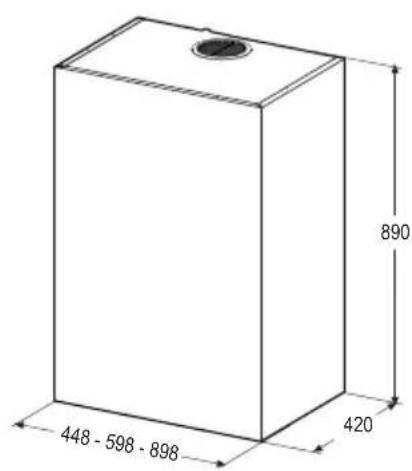

Mhtt

KOMPONENTER

Ref.1ntalBbProduktkomponente

1 I Kbiksfloktstomme kompletted medY ReglageO SelsyningO FloktenhetO FilterO Undre skorsten

7 PVZBrbir (installer)
8 IV Riktningsgaller (installer)
9 IV Reduktionsflons UHbIBPbl mm
10 IV Plugg

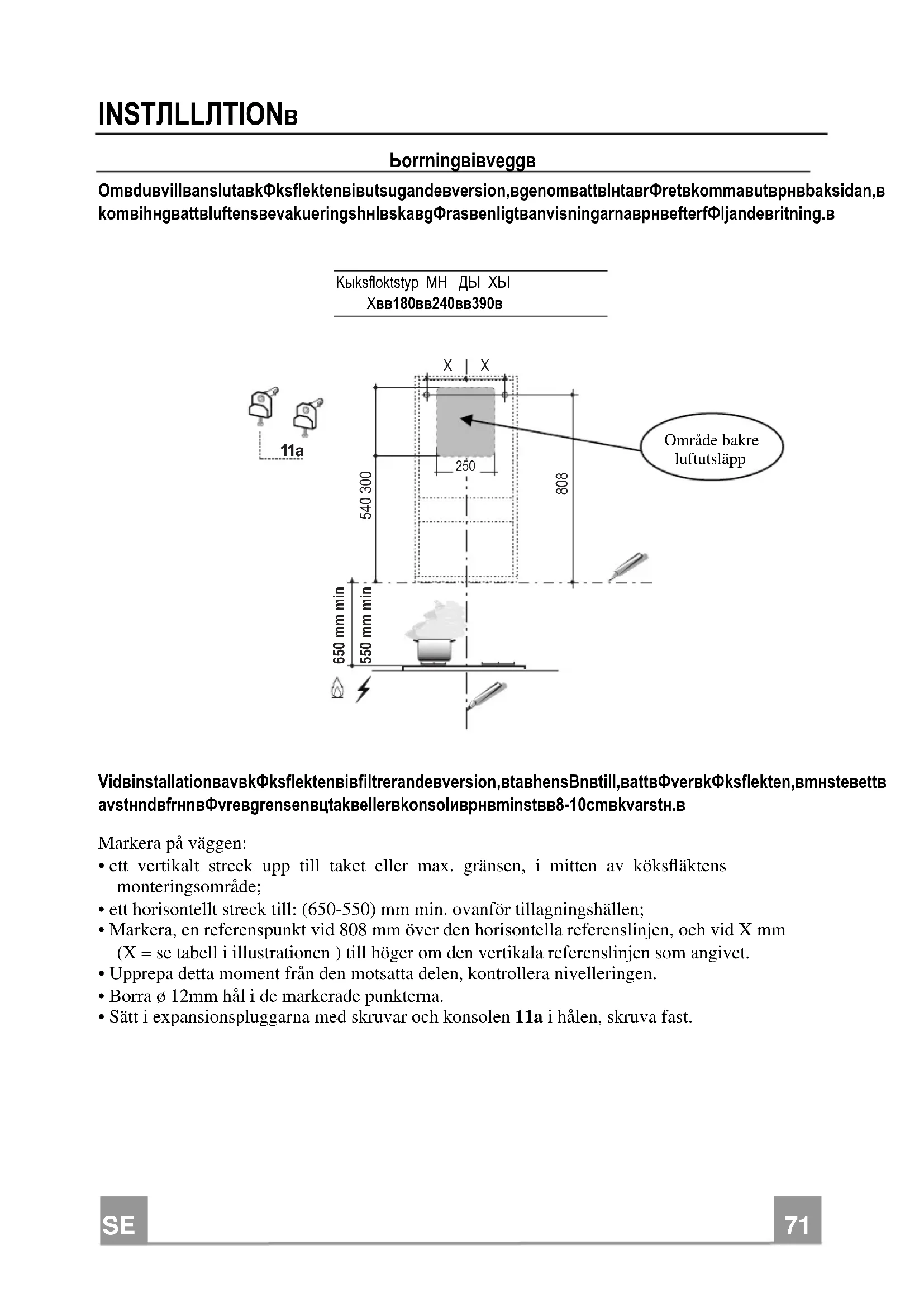

-ett vertikalt streck upp till taket eller max. gräsen, i mitten av köksfläktens monteringsområde;
- ett horisontellt streck till: (650-550) mm min. ovanfor tillagningshallen;
- Markera, en referenspunkt vid 808 mm over den horisontella referenslinjen, och vid X mm (X = se tabell i illustrationen) till höger om den vertikala referenslinjen som angivet.
- Upprepa detta moment fran den motsatta delen, kontrollera nivellersingen.
- Borra 12mm hal i de markerade punkterna.
Satt i expansionspluggarna med skruvar och konsolen 11a i halen, skruva fast.

MonteringBavBkΦksflektssstommeB

• Justera de två skruvarna Vr, på konsolerna 11a, vid börgan av förskruvningen.
• Haka fast köksfläktstommen på de båda konsolerna 11a.

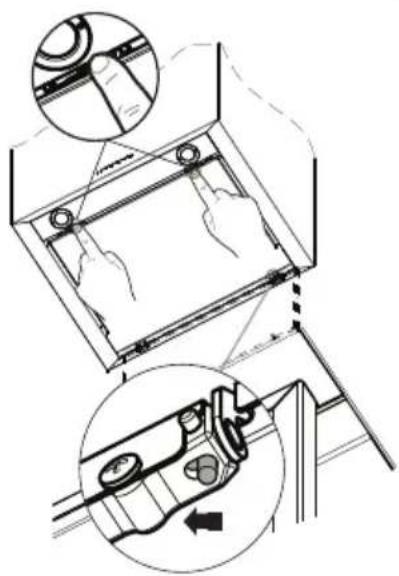

• Oppna Comfortpanelen genom att dra i den, ta bort ett filter at gangen, tryck dem bakat och dra dem samtidigt nedat.
  Nivellera koksfläktstommen injifrān med skruvarna Vr.

JnslutningarB

LUFTUTSL3PPBUTSUGJINSEBVERSIONB

For installation i utsugande version anslut koksflakten till utslappsrorledningen med en styv eller bojlig slang 150 aller 120~mm valet lamnas at installatoren. Slangen kan komma ut fran koksflaktens ovre erler fran dess bakre del.

Innan du pâborjar utsugningsansluttingarna, ta bort riktningsgallret 8 och PVC-röret 7 om detta inte redan har gjorts. Redukptionsflänsen 9 sca enbart tas bort for att utföra ansluttingar pa 150.

BAKRE UTSLÄPP

• Kom ihåg att utföra evakueringshålet genom att folja schemat angivet i avsnittet borrning i yagg.
• Sla hål for det bakre utsläppshålet med en tång.
• For anslutningen med 120 mm rör,satt i reduktionsflänsen 9 köksfläktsstommens utslapp.
• Fäst slangen med lämpliga slangklammor. Nödvändigt material medfolier inte.
• Ta bort eventuella luktfilter med aktiyt kol.
  Fast pluggen 10 pa koksflaktens ovre utslapp med medfoljande skruvarna.

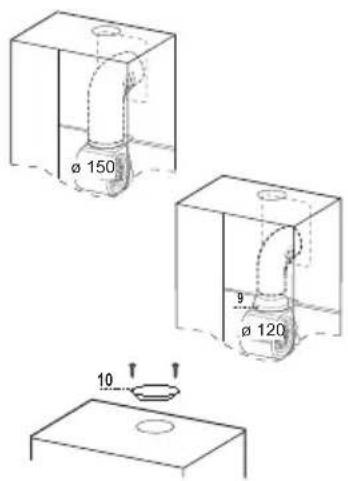

ÖVRE UTSLÄPP

• For anslutningen med 120 mm rör,satt i reduktionsflänsen 9 köksfläktsstommens utsläpp.
• Avlagsna den mellersta delen av pluggen 10 med hjalp av entang och fust den pa koksflaktens ovre utslapp med medfoliande skruvarna.
• Fäst slangen med lämpliga slangklammor. Nödvändigt material medfoljier inte.
• Ta bort eventuella liktfilter med aktiyt kol

LUFTUTSL3PPBFILTRERJINSEBVERSIONB

• Återställ de redan installerade komponenterna für filtrerande version om dessa har tagits bort.
  Satt i PVC-roret 7 pa flansen.
• Skruva fast riktningsgallret 8 igen på luftutslappet, men se till att det ar ratt placerat på roret.
  Sakerstall att luktfiltren med aktivt kol ar isatta.

ELEKTRISKBJINSLUTNINGB

• Anslut fläktkapan till eluttaget och installerera en tvapolig brytare med en öppning på minst 3 mm emellan kontakterna.
• Avlagsna fettfiltren (se avsnitt "Underhäll") och se till att natsladdens kontaktdon ar rätt isatt i fläktens uttag

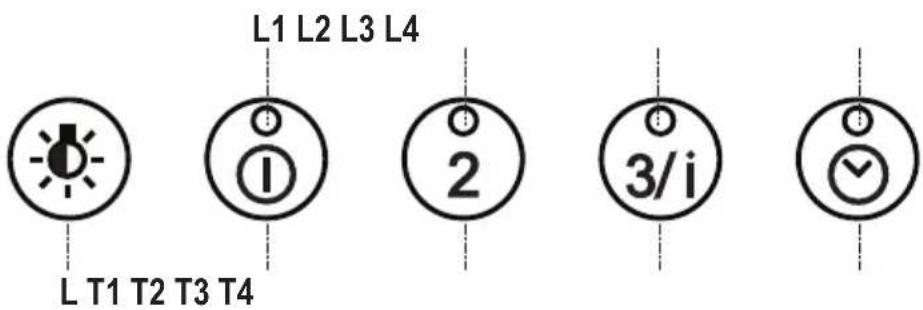

KontrollpanelB

Knapp	Funktion Lysdiod
L Tänder och släcker belysningen. -
Tyrckt i cirka 2 sekunder tänder/släcker den belysningen med reducerad intensitet.		-
T1	Slår på/stänger av utsugningsmotorn på den första hastigheten.	Påslagen.
	Genom att hälla knappen intryckt i cirka 2 sekunder,;när alla belastninger ár avstängda (Motor+Belysning), ut För man nollställningen av filtren genom att släcka de tända lysdioderna.	After 100 driftstimmar tänds och föblir tända alla lysdioder (L1-L2-L3-L4) für att ange att metallfettfiltren ár mättade.Efter 200 driftstimmar tänds alla lysdioder (L1-L2-L3-L4) och blinkar für att ange att filtren med aktivt kol ár mättade.
T2 Srlår på utsugningsmotorn på den andra hastigheten. Påslagen.
			2 blinkningar fjärrkontroll aktiverad.1 blinkingning fjärrkontroll avaktiverad.
T3 Srlår på utsugningsmotorn på den tredje hastigheten. Påslagen.
T4 Om knappen trycks i cirka 2 sekunder aktiveras intensivhastigheten, denna hastighet ár tidinställd på 10 minutes,närenna tid förlutit ätergär systemet till den tidigare inställda hastigheten.		Påslagen.
		2 Blinkningar av lysioderna (L1-L2-L3) filterarm aktiverat.1 Blinking av lysioderna (L1-L2-L3) filterarm avaktiverat.

• Oppna Confortpanelen genom att dra i den.
• Haka av panelen fran köksfläktstommen genom att skjuta fäststiftets spak.
• Confortpanelen fär absolut inte diskas i diskmaskin.
• Rengör den utvändigt med en fuktig trasa och diskmedel.
• Rengör den även invändigt med en fuktigt trasa och diskmedel; använd inte blöta trasor eller svampar, inte heller vattenstrålar; använd inte slipande ämn.
• Efter avslutat moment haka fast panelen på köksfläktstommen och stäng den igen.

Metallfettfilter

De kan även diskas i diskmaskin, de sca diskas nar alla lysdioder lyser med fast sken eller minst varannan manad cirka eller oftare vid intensiv användning.

Återställning av larmsignal

Tryck pa knappen T1 (se avsnitt anvandning).

Rengöring av filter

• Oppna Comfortpanelen.
• Ta bort ett filter at gangen, tryck dem bakat och dra dem samtidigt nedat.
• Diska filtren atan att boja dem. Låt filtren torka fore Återmonteringen.
• Montera filtren på nytt. Se till att handtaget vander mot den synliga utsidan.
• Stäng Comfortpanelen på nytt.

• Det kan inte diskas eller regenereras. Filtret ska bytas nar alla lysdioder ar tanda och blinkar aller minst var 4:e manad.

• På köksfläktarna i filtrerande version, ska larmet for mittade filter aktiveras vid installationsögonblicket eller)darefter.
• Håll knappen Delay (T4) intryckt på knappanelen i 5 sekunder och följande visas:
• 2 blinkningar av lysioderna (L1-L2-L3) - larm for mittat liktfilter med aktiv kol AKTIVERAT
• 1 blinkinging av lysioderna (L1-L2-L3) - larm for mittat liktfilter med aktiv kol DISAKTIVERAT

BYTEBJVBLUKTFILTERBMEŠBJKTIVTBKOL

Aterställning av larmsignal

Tryck pa knappen T1 (se avsnitt användning).

Byte av filter

• Oppna Comfortpanelen.
• Avlagsna metallfettfiltren.
• Avlagsna de mittade luktfiltren med aktivt kol, som angivet pa figur (A).
• Montera de nya filtren, som angivet på figur (B).
• Montera metallfettfiltren på nytt.
• Stäng Comfortpanelen på nytt.

belBsningB

BYTEBIVBLNMPORB

Halogenlampor, 20W

• Ta bort de två skruvarna som fær stamphällaren och dra ut den ur köksfläkten.
  Dra ut lampan ur hällaren.
• Byt ut lampan mot en ny med sama egenskaper. Satt in de två piggarna korrekt i hällarens säte.
  Montera hällaren på nytt med de två skruvarna.
