GEBRUIKSAANWIJZING 6 Select Optimate

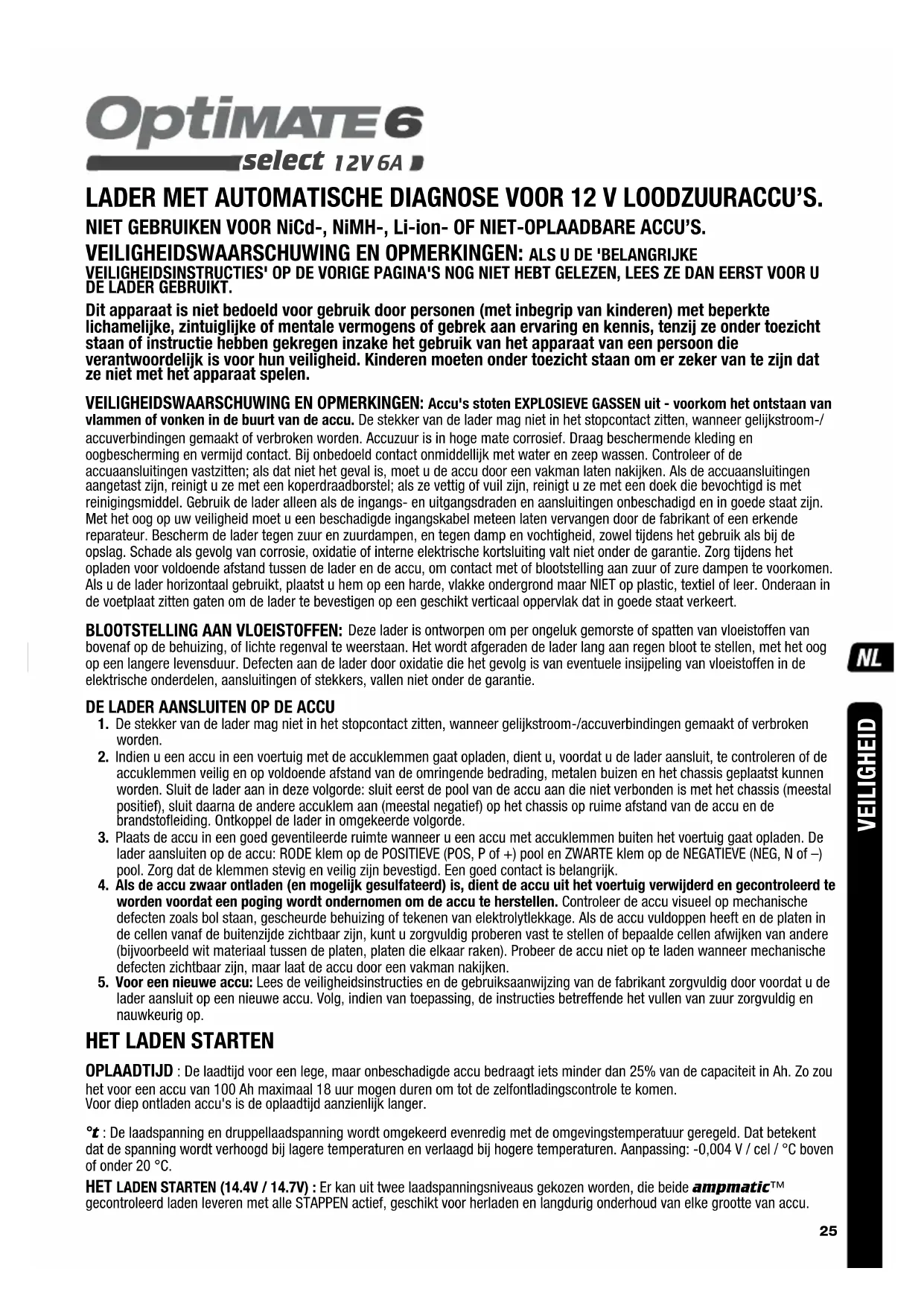

select LADER MET AUTOMATISCHE DIAGNOSE VOOR 12 V LOODZUURACCU’S. NIET GEBRUIKEN VOOR NiCd-, NiMH-, Li-ion- OF NIET-OPLAADBARE ACCU’S. VEILIGHEIDSWAARSCHUWING EN OPMERKINGEN: ALS U DE 'BELANGRIJKE VEILIGHEIDSINSTRUCTIES' OP DE VORIGE PAGINA'S NOG NIET HEBT GELEZEN, LEES ZE DAN EERST VOOR U DE LADER GEBRUIKT. Dit apparaat is niet bedoeld voor gebruik door personen (met inbegrip van kinderen) met beperkte lichamelijke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructie hebben gekregen inzake het gebruik van het apparaat van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan om er zeker van te zijn dat ze niet met het apparaat spelen. VEILIGHEIDSWAARSCHUWING EN OPMERKINGEN: Accu's stoten EXPLOSIEVE GASSEN uit - voorkom het ontstaan van vlammen of vonken in de buurt van de accu. De stekker van de lader mag niet in het stopcontact zitten, wanneer gelijkstroom-/ accuverbindingen gemaakt of verbroken worden. Accuzuur is in hoge mate corrosief. Draag beschermende kleding en oogbescherming en vermijd contact. Bij onbedoeld contact onmiddellijk met water en zeep wassen. Controleer of de accuaansluitingen vastzitten; als dat niet het geval is, moet u de accu door een vakman laten nakijken. Als de accuaansluitingen aangetast zijn, reinigt u ze met een koperdraadborstel; als ze vettig of vuil zijn, reinigt u ze met een doek die bevochtigd is met reinigingsmiddel. Gebruik de lader alleen als de ingangs- en uitgangsdraden en aansluitingen onbeschadigd en in goede staat zijn. Met het oog op uw veiligheid moet u een beschadigde ingangskabel meteen laten vervangen door de fabrikant of een erkende reparateur. Bescherm de lader tegen zuur en zuurdampen, en tegen damp en vochtigheid, zowel tijdens het gebruik als bij de opslag. Schade als gevolg van corrosie, oxidatie of interne elektrische kortsluiting valt niet onder de garantie. Zorg tijdens het opladen voor voldoende afstand tussen de lader en de accu, om contact met of blootstelling aan zuur of zure dampen te voorkomen. Als u de lader horizontaal gebruikt, plaatst u hem op een harde, vlakke ondergrond maar NIET op plastic, textiel of leer. Onderaan in de voetplaat zitten gaten om de lader te bevestigen op een geschikt verticaal oppervlak dat in goede staat verkeert. BLOOTSTELLING AAN VLOEISTOFFEN: Deze lader is ontworpen om per ongeluk gemorste of spatten van vloeistoffen van bovenaf op de behuizing, of lichte regenval te weerstaan. Het wordt afgeraden de lader lang aan regen bloot te stellen, met het oog op een langere levensduur. Defecten aan de lader door oxidatie die het gevolg is van eventuele insijpeling van vloeistoffen in de elektrische onderdelen, aansluitingen of stekkers, vallen niet onder de garantie.DE LADER AANSLUITEN OP DE ACCU 1. De stekker van de lader mag niet in het stopcontact zitten, wanneer gelijkstroom-/accuverbindingen gemaakt of verbroken worden. 2. Indien u een accu in een voertuig met de accuklemmen gaat opladen, dient u, voordat u de lader aansluit, te controleren of de accuklemmen veilig en op voldoende afstand van de omringende bedrading, metalen buizen en het chassis geplaatst kunnen worden. Sluit de lader aan in deze volgorde: sluit eerst de pool van de accu aan die niet verbonden is met het chassis (meestal positief), sluit daarna de andere accuklem aan (meestal negatief) op het chassis op ruime afstand van de accu en de brandstofleiding. Ontkoppel de lader in omgekeerde volgorde. 3. Plaats de accu in een goed geventileerde ruimte wanneer u een accu met accuklemmen buiten het voertuig gaat opladen. De lader aansluiten op de accu: RODE klem op de POSITIEVE (POS, P of +) pool en ZWARTE klem op de NEGATIEVE (NEG, N of –) pool. Zorg dat de klemmen stevig en veilig zijn bevestigd. Een goed contact is belangrijk. 4. Als de accu zwaar ontladen (en mogelijk gesulfateerd) is, dient de accu uit het voertuig verwijderd en gecontroleerd te worden voordat een poging wordt ondernomen om de accu te herstellen. Controleer de accu visueel op mechanische defecten zoals bol staan, gescheurde behuizing of tekenen van elektrolytlekkage. Als de accu vuldoppen heeft en de platen in de cellen vanaf de buitenzijde zichtbaar zijn, kunt u zorgvuldig proberen vast te stellen of bepaalde cellen afwijken van andere (bijvoorbeeld wit materiaal tussen de platen, platen die elkaar raken). Probeer de accu niet op te laden wanneer mechanische defecten zichtbaar zijn, maar laat de accu door een vakman nakijken. 5. Voor een nieuwe accu: Lees de veiligheidsinstructies en de gebruiksaanwijzing van de fabrikant zorgvuldig door voordat u de lader aansluit op een nieuwe accu. Volg, indien van toepassing, de instructies betreffende het vullen van zuur zorgvuldig en nauwkeurig op.

OPLAADTIJD : De laadtijd voor een lege, maar onbeschadigde accu bedraagt iets minder dan 25% van de capaciteit in Ah. Zo zou het voor een accu van 100 Ah maximaal 18 uur mogen duren om tot de zelfontladingscontrole te komen.Voor diep ontladen accu's is de oplaadtijd aanzienlijk langer. °t : De laadspanning en druppellaadspanning wordt omgekeerd evenredig met de omgevingstemperatuur geregeld. Dat betekent dat de spanning wordt verhoogd bij lagere temperaturen en verlaagd bij hogere temperaturen. Aanpassing: -0,004 V / cel / °C boven of onder 20 °C. HET LADEN STARTEN (14.4V / 14.7V) : Er kan uit twee laadspanningsniveaus gekozen worden, die beide ampmatic™ gecontroleerd laden leveren met alle STAPPEN actief, geschikt voor herladen en langdurig onderhoud van elke grootte van accu. VEILIGHEID2626 VOEDING: levert een stabiel vermogen bij maximale stroom voor herprogrammering van voertuigsysteem, demonstratie van toonzaalmodel of behoud van opgeslagen instellingen wanneer accukabels worden losgekoppeld om aangedreven accessoires rechtstreeks op de accu aan te sluiten of om de accu te vervangen. Deze modus is ook geschikt voor het snel herladen van gezonde accu's van 15 Ah of meer, het laadprofiel bestaat uit 3 stappen => enkel stappen LADEN, OPTIMALISEREN en BEHOUDEN zijn actief. STAP 1 SelecterenDC / voeding – modusLED nº1a/1b/ #2: bevestigt de AC-voeding naar de lader en geselecteerde modus.

24-7Power Supply14.4V 14.7V12V Druk de SELECT-knop in en laat opnieuw los. De geselecteerde spanning verandert zodra de knop niet meer ingedrukt wordt. De leds SPAREN (#3), LADEN (#4), OPTIMALISEREN (5#) en TEST (#6, 7, 8) twee keer om te bevestigen dat de selectie is opgeslagen in het geheugen LAADMODI: LED #1a => 14.4 V LED #1b => 14.7 VEr wordt automatisch een laadmodus ingeschakeld en overgegaan naar STAP 3 als de aangesloten accuspanning ten minste 0,5 Volt bedraagt.Het laadprogramma start opnieuw met STAP 3 als er, met aangesloten accu, een nieuwe keuze wordt gemaakt of als de AC-voeding wegvalt en opnieuw wordt hersteld.Keuze 14,7 V - Deze hogere laadspanning is niet geschikt voor bepaalde premium AGM's of gesloten deep cycle / tractie 12 V loodzuuraccu's. Andere 12 V loodzuuraccu's zullen worden overladen en kunnen blijvende schade oplopen. Bevestig de laadspanning van de accu voordat u voor 14,7 V kiest. Kies voor 14,4 V als u niet zeker bent. Dit is veilig voor alle 12 V loodzuuraccu's.SV (stroomvoorziening): LED #2.Er wordt een vaste 13.6V geleverd, met maximaal 5 ampère stroom beschikbaar om accuontlading te voorkomen of te vertragenLedindicatie tijdens DC/voedingsmodus:Led #6, #7, #8 = spanning bij 13,6V, stroomverbruik onder 5 ampère. Led #7 & #8 = spanning onder 13,6V, stroomverbruik boven 5 ampère. Led #8 = spanning onder 12,2V, accu SOC < 25%.STAP 2 Start met lage spanning en bescher- ming LED nº1a/1b/ #2: knippert aan/uit. De lader doet niets zolang de gebruiker niet handelt. OMGEKEERDE POLARITEIT / foutieve accuaansluiting: De lader is elektronisch beveiligd zodat er geen schade kan worden aangebracht en de stroomtoevoer blijft uitgeschakeld tot de accu correct is aangekoppeld. De volgende corrigerende laadmodi 14,4 en 14,7 V worden automatisch ingeschakeld en gaan over naar STAP 3. SV-modus - zie hieronder.SV (stroomvoorziening) LED #2 knippert AAN/UIT: Geeft aan dat er een storing zoals een omgekeerd aangesloten accu, een kortsluiting of een overbelasting werd gedetecteerd, of dat de AC-voeding werd onderbroken tijdens de SV-modus. Verhelp indien nodig de storing, en druk vervolgens op de drukknop SELECT. Er wordt opnieuw stroom geleverd wanneer LED #2 (SV) vast gaat branden.STAP 3 Voorbereiden op het ladenOnmiddellijk na aansluiting op een accu kan er een vertraging van 1-2 seconden optreden voordat het opladen vordert, waarin de laadtoestand van de accu en de omgevingstemperatuur gemeten worden om de laadvereiste en de duur van de gezondheidstest in STAP 9 te bepalen.STAP 4 & 5 REDDENLaadstatusMinder dan 50% LED #3 : ROOD

24-7Power Supply14.4V 14.7V12V STAP 4 TURBO REDDEN STAP 5 PULSEREND REDDEN De SAVE-modus wordt ingeschakeld als de accu minder dan 50% is opgeladen OF de spanning tussen 0.5 en 12.4 volt ligt. Laadtijd: 15 min. tot 2 uur.TURBO REDDEN: De accu werd gediagnosticeerd als gesulfateerd, niet in staat om lading te accepteren of vast te houden – De stroom is beperkt tot 0.4A en de spanning mag stijgen tot 16V om te controleren of de actieve voertuigelektronica actief is, indien gedetecteerd, wordt STAP 5 onmiddellijk ingeschakeld. Anders kan de spanning kortstondig stijgen tot 22V om sulfatering in de accu te voorkomen.

BELANGRIJK: Lees het deel ZEER LEGE, VERWAARLOOSDE ACCU'S hieronder. Bij een beperkte spanning van 14.4V/14.7V (zoals geselecteerd) wordt er stroom in pulsen geleverd om de accu voor te bereiden op een normale lading en de laadtoestand te verhogen tot 50%.2727 STAP 6 LADENLaadstatus:50% - 75%LED #4 : BLAUW

24-7Power Supply14.4V 14.7V12V De LAADmodus wordt geactiveerd als de accu meer dan 50% of meer ontladen is of zodra de accu voldoende hersteld is tijdens STAP 5. Het programma ampmatic™ voor de monitoring en controle van de laadstroom bepaalt automatisch de efficiëntste laadstroom voor de aangesloten accu op basis van de laadtoestand, de conditie van de accu en het opslagvermogen. STAP 7 OPTIMALI-SEREN (gepulsteabsorptie /laatste lading) Laadstatus: 75% - 100% LED #5 : BLAUW

24-7Power Supply14.4V 14.7V12V De OPTIMALISEERmodus start wanneer de spanning tijdens de LAADmodus voor de eerste keer 14.4 V (14.7 V) bedraagt tijdens STAP 6. Het stroomcontroleprogramma ampmatic™ levert nu stroompulsen om de individuele cellen in de accu op gelijke spanning te brengen en optimaliseert het laadniveau. Het laden zou voltooid moeten zijn binnen de minimale laadtijd die is ingesteld bij STAP 3. Wanneer de accu nog verder moet worden geladen, verlengt het programma de OPTIMALISEERmodus tot maximaal 2 uur. Nota: de laadtijd wordt doorgaans verlengd indien het systeem een hoger dan verwacht stroomgebruik van aangesloten circuits vaststelt of de conditie van de accu verre van optimaal is. Om veiligheidsredenen is de totale laadtijd beperkt tot 72 uur voor STAPPEN 4, 5 en 6. STAP 8 TEST na ladenLED #6:GROEN

24-7 Power Supply14.4V 14.7V12V TEST NA LADEN: De levering van stroom aan de accu wordt gedurende 30 minuten** onderbroken, zodat het programma kan bepalen of de accu in staat is om de lading vast te houden. ** ALS het opladen start in de REDDEN-modus (LED # 3), blijft de spanning behouden test wordt verlengd tot 12 uur om de batterijstatus te bevestigen. LED # 6 (groen) blijft branden voor batterijen die een laadstatus van 90% of hoger kunnen vasthouden kunnen, anders wordt het TEST-resultaat aangepast lager (LED # 7, LED # 8) in realtime volgens de gemeten batterijspanning. Raadpleeg de tabel op pagina 2 om de TEST LED-indicatie te matchen met een geschate laadstatus. Lees ook de sectie “OPMERKINGEN OVER DE TESTRESULTATEN” hieronder.

24-7 Power Supply14.4V 14.7V12V Voor accu’s in een gezonde conditie blijft LED #6 (groen) branden.Uitzondering: STD nattecel-accu’s met vuldoppen hebben een lager volledig geladen voltage: LED #6 blijft samen met led #7 branden. ONDERHOUDSCYCLUS: Leds #6/7/8 branden constant overeenkomstig de laadstatus die tijdens STAP 8 gemeten is. Instelling druppellaadspanning: 13.6 V nominaal bij 20 °C (68 °F). De druppellaadspanning wordt omgekeerd evenredig met de omgevingstemperatuur geregeld. Dat betekent dat de spanning wordt verhoogd bij lagere temperaturen en verlaagd bij hogere temperaturen. Aanpassing: -0.004 V / cel / °C boven of onder 20 °C (68 °F). De OptiMate 24/7 onderhoudscyclus bestaat uit druppellaadperiodes van 30 minuten gevolgd door telkens een rustperiode van 30 minuten. Tijdens de rustperiodes is er geen laadstroom. Deze ‘50% bedrijfscyclus’ voorkomt verlies van elektrolyten in verzegelde accu’s en minimaliseert geleidelijk verlies van water uit de elektrolyt in accu’s met vuldoppen, waardoor een significante bijdrage wordt geleverd aan het optimaliseren van de levenscyclus van onregelmatig of seizoensgebonden gebruikte accu’s. Tijdens de druppellaadperiodes wordt een continu LAGE STROOMPULS GELEVERD OM SULFATERING TE VOORKOMEN, het accuvermogen te vergroten en de levensduur te verlengen. Als de OptiMate vaststelt dat de accu spanning heeft verloren, keert het programma terug naar STAP LADEN. ZEER PLATTE, VERWAARLOOSDE ACCU’S: Als de accu zwaar ontladen (en mogelijk gesulfateerd) is, dient de accu uit het voertuig verwijderd en gecontroleerd te worden voordat een poging wordt ondernomen om de accu te herstellen. De TURBO-herstelmodus van de lader kan niet worden ingeschakeld wanneer de lader detecteert dat de accu nog steeds is aangesloten op het bedradingscircuit. De elektrische weerstand van een aangesloten accu is namelijk duidelijk lager dan die van de accu alleen. Wanneer een diep ontladen accu voorafgaand aan een herstelpoging niet is verwijderd, zal dit echter geen schade toebrengen aan de elektronica van het voertuig of de accu. Lees aandachtig het volgende: een accu die voor lange tijd diep ontladen is geweest, kan blijvende schade ontwikkelen in een of meer cellen. Dit soort accu's kan tijdens het opladen met sterke stroom uitzonderlijk warm worden.28 Controleer de temperatuur van de accu tijdens het eerste uur, daarna om het uur. Controleer op ongebruikelijke tekenen, zoals bubbelend of lekkend elektrolyt, sterkere activiteit in één cel in vergelijking met andere cellen, of sisgeluiden. Wanneer de accu op een bepaald moment zo warm wordt dat u hem niet meer kunt aanraken of er ongewone tekenen zijn, KOPPELT U DE LADER METEEN LOS. DE ACCU ONDERHOUDEN VOOR LANGERE PERIODEN: Voor nauwkeurig temperatuurgeregeld laden en langetermijnonderhoud plaatst u OptiMate zo dicht mogelijk bij de accu die geladen wordt. Als de accu bijvoorbeeld in een voertuig of vaartuig in direct zonlicht of in de kou opgeslagen is, plaats de OptiMate dan in het voertuig of vaartuig (of het accucompartiment), zodat de laadspanning aangepast wordt aan dezelfde omgevingstemperatuur die de accu zou ervaren. De OptiMate onderhoudt een accu waarvan de basistoestand goed is gedurende maanden aan een stuk. Controleer ten minste eenmaal per twee weken of de aansluitingen tussen de lader en accu betrouwbaar zijn, en, in geval van accu's met vuldoppen op iedere cel, ontkoppel de accu van de lader, controleer het elektrolytpeil en vul de cellen zo nodig bij (met gedestilleerd water, NIET met zuur); sluit de accu vervolgens weer op de lader aan. Neem bovenstaande VEILIGHEIDSWAARSCHUWINGEN altijd in acht wanneer u de accu vastpakt of in de buurt van een accu bent. OPMERKINGEN OVER DE TESTRESULTATEN: De spanning van een gekoelde batterij is recht evenredig met het laadtoestandpercentage (SOC%). Onmiddellijk na het laden kan een accu kortstondig een hogere spanning hebben, omdat het laden de temperatuur van de chemische elementen in de accu verhoogt. Een batterij die uit een diep ontladen toestand wordt teruggehaald, kan langer nodig hebben om af te koelen en de spanning te laten stabiliseren en zijn ware laadtoestand (SOC%) weer te geven. 1. Voor een ander testresultaat dan groen #6 (of groen #6 en geel #7 samen als de accu van het STD type met vuldoppen is), koppelt u de accu los van het elektrische systeem dat hij ondersteunt en sluit de OptiMate opnieuw aan. Indien het testresultaat nu beter is, is het stroomverlies gedeeltelijk te wijten aan een elektrisch probleem in het elektrische systeem en niet in de accu zelf. Als het resultaat nog niet beter is, wordt aangeraden de accu naar een professionele servicewerkplaats met professioneel materiaal te brengen voor een grondinger onderzoek. 2. Wanneer alleen LED #8 (rood) brandt of wanneer LED 7# (geel) en LED #8 (rood) beide branden (of gele LED alleen bij een verzegelde accu), is er sprake van een ernstig probleem. De accu is niet in staat om voldoende lading vast te houden of verliest zeer snel lading als gevolg van aangesloten schakelingen. Een plotselinge belasting die ingeschakeld wordt terwijl de lader aangesloten is, kan er ook voor zorgen dat de accuspanning aanzienlijk daalt. 3. GOED TESTRESULTAAT, maar de accu kan niet voldoende vermogen leveren: Slechte intercelverbindingen of een slechte externe verbinding aan de accupolen kan tot een sterke spanningsval leiden wanneer er een hoge stroom van de accu gevraagd wordt. Controleer de externe accuaansluitingen of laat de accu professioneel testen (belastingstest). ECO-STROOMBESPARINGSMODUS WANNEER DE LADER OP HET ELEKTRICITEITSNET IS AANGESLOTEN: De vermogensomzetter gaat in ECO-modus wanneer de lader niet op een accu is aangesloten. Dit resulteert in een stroomopname van minder dan 0,5 W, wat overeenkomt met een stroomverbruik van 0,012 kWh per dag. Als een accu op de lader is aangesloten is het stroomverbruik afhankelijk van de stroombehoefte van de accu en het aangesloten voertuig / de elektronische circuits. Wanneer de accu opgeladen is en het laadprogramma in de langetermijnonderhoudslaadmodus staat (om de accu 100% vol te houden) wordt het totale stroomverbruik geraamd op 0,024 kWh per dag of minder. BEPERKTE GARANTIE TecMate (International) SA, Ambachtenlaan 6, B-3300 Tienen, België, staat deze beperkte garantie toe aan elke eerste koper van dit toestel. Deze beperkte garantie gaat in op de dag van aankoop en is niet overdraagbaar. De drie jaar geldige garantie aangeboden door TecMate (International) dekt alle erkende gebreken en arbeidskosten. Indien de lader defect blijkt te zijn tengevolge van een constructiefout, zal de klant het toestel altijd vooraf en op eigen kosten terugsturen naar de fabrikant of naar de nationale officiële verdeler, samen met een kopij van de aankoopfactuur (zie "NOTITIE"). In zulke gevallen, zal de eenheid ter keuze van de fabrikant worden hersteld of worden vervangen.Onkosten tengevolge van een ongeval, slordigheid, kwaadwilligheid, misbruik, niet conform gebruik volgens de aanwijzingen van de fabrikant, of herstellingen gedaan door door TecMate niet-erkende verdelers, zijn niet gedekt door de garantie. DE BEPERKTE GARANTIE SLUIT UITDRUKKELIJK ALLE VERDERE VERANTWOORDELIJKHEID UIT MET BETREKKING TOT EVENTUELE SCHADEVERGOEDINGEN VAN WELKE AARD DAN OOK. UW STATUTAIRE RECHTEN WORDEN NIET BEÏNVLOED. NOTITIE: Zie www.tecmate.com/warranty of contacteer warranty@tecmate.com. OptiMate 6 en de namen van andere producten zoals BatteryMate, TestMate en TestMate mini, die in deze instructies worden vermeld, zijn gedeponeerd handelsmerken van TecMate International NV. Meer informatie overTecMate productenkanop www.tecmate.com worden gevonden.29 12V
