GEBRUIKSAANWIJZING Lithium 0.8A Optimate

BELANGRIJK: Lees volledig voor gebruik

ISTRUZIONI PER L'USO

Dit toestel is niet bedoeld voor gebruik door personen (inclusief kinderen) met beperkte fysieke, motorische of mentale mogelijkheden, of mensen met een gebrek aan ervaring of kennis, tenzij zijn voor hun eigen veiligheid begeleid worden door een verantwoordelijke gedurende het gebruik van het apparaat. Kinderen moeten onder toezicht staan om te voorkomen dat ze met het toestel zouden spelen.

DE OPTIMATE LITHIUM 0,8A GEBRUIKEN

CORRECT GEBRUIK: gebruik de lader alleen als de ingangs- en uitgangsdraden en aansluitingen onbeschadigd en in goede staat zijn. Laat een beschadigde ingangskabel meteen vervangen door de fabrikant of een erkende reparateur, met het oog op uw veiligheid. Bescherm de lader tegen damp en vochtigheid, zowel tijdens het gebruik als bij de opslag. Schade als gevolg van corrosie, oxidatie of interne elektrische kortstuiting valt niet onder de garantie. Zorg tijdens het opladen voor voldoende afstand tussen de lader en de accu, om contact met of blootstelling aan zuur of zure dampen te voorkomen. Gebruikt u de lader horizontaal, plaats hem dan op een harde, vlakke ondergrond maar NIET op plastic, textiel of leer. Onderaan in de voetplaat zijn gaten om de lader eventueel te bevestigen op een geschikt verticaal oppervlak in goede staat.

BLOOTSTELLING AAN VLOEISTOFFEN: de lader is ontworpen om per ongeluk gemorste of spatten van vloeistoffen van bovenaf op de behuizing, of lichte regenval te weerstaan. Het is niet aangeraden om de lader lang aan regen bloot te stellen, met het oog op een langere levensduur. Defecten aan de lader door oxidatie die het gevolg is van eventuele insijpeling van vloeistoffen in de elektrische onderdelen, aansluitingen of stekkers, vallen niet onder de garantie.

ZEER LEGE, VERWAARLOOSDE ACCU'S: besteed bijzondere aandacht aan het volgende: Een LiFePO4-accu die voor lange tijd diep ontladen is geweest, kan blijvende schade vertonen aan een of meer cellen. Dit soort accu's kan tijdens het opladen uitzonderlijk warm worden. In de modus SPAREN beperkt het programma de laadstroom wanneer de spanning lager is dan 12,8 V. Het detecteert zichtbare schade aan de cellen en onderbreekt het laden automatisch, maar hoe hoger het aantal cellen in parallel, hoe moeilijker om een slechte cel op te sporen. Zo heeft een accu van 5 Ah 4 series verbonden paren van 2 cellen in parallel (4S2P-configuratie – totaal 8 cellen) en heeft een accu van 10 Ah 4 series verbonden paren van 4 cellen in parallel (4S4P-configuratie – totaal 16 cellen). Controleer ALTIJD de temperatuur van de accu tijdens het eerste uur, daarna om het uur. Wanneer de accu op een bepaald moment zo warm wordt dat je hem niet meer kunt aanraken of er zijn ongewone tekenen, KOPPEL DE LADER DAN METEEN LOS.

OPLAADTIJD

Oplaadtijd voor een platte maar onbeschadigde accu:

Voor accu's van 2,5 Ah tot 5 Ah: 180 tot 360 minuten om naar de spanningsbehoudtest te gaan.

Voor accu's van meer dan 5 Ah: 125% van de capaciteit in Ah. Zo zou het voor een accu van 30 Ah maximaal 38 uur mogen duren om tot de spanningsbehoudtest te komen.

Voor diep ontladen accu's is de oplaadtijd aanzienlijk langer. Soms kan de accu niet volledig worden opgeladen binnen de 24 uur veilige oplaadtijd. Volg in dit geval de onderstaande resetprocedure.

DE LAAD- EN TESTCYCLUS RESETTEN

Koppel de lader los van de AC-netvoeding. Wacht tot VOEDING AAN-LED #1 uitgaat. Wanneer de lader opnieuw wordt aangesloten op de netstroom zullen LED #3, 4, 5 en 6 twee keer knipperen om de goede conditie van de microprocessor te bevestigen, ongeacht of de lader wel of niet op een accu is aangesloten.

ECO-STROOMBESPARINGSMODUS WANNEER DE LADER OP HET ELEKTRICITEITSNET IS AANGESLOTEN:

De vermogensomzetter gaat in ECO-modus wanneer de lader niet aangesloten is op een accu. Dit resulteert in een stroomopname van minder dan 0,5 W, wat overeenkomt met een stroomverbruik van 0,012 kWh per dag. Als er een accu is aangesloten op de lader is het stroomverbruik afhankelijk van de stroombehoefte van de accu en het aangesloten voertuig / de elektronische circuits. Wanneer de accu is opgeladen en het laadprogramma in de langetermijnonderhoudslaadmodus staat (om de accu 100% vol te houden) wordt het totale stroomverbruik geraamd op 0,024 kWh per dag of minder.

BEGINNEN MET LADEN

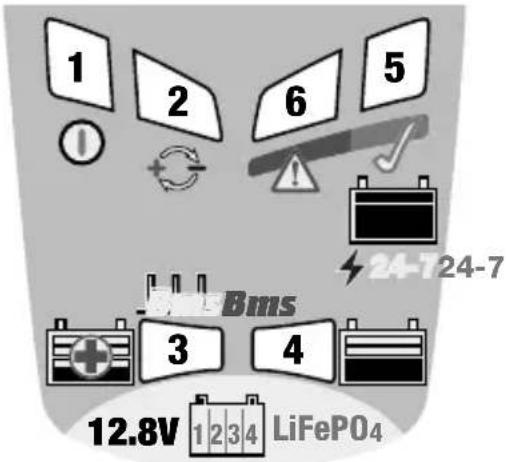

De LEDs hieronder en de desbetreffende paragrafen zijn in de volgorde van het laadprogramma genummerd.

1 2 6 5 12.8V 1 2 3 4 LiFePO₄ Bms 24-T24-7

Led #1: STROOM INGESCHAKELD – Bevestigt de AC-voeding naar de lader.

HOGE en LAGE intensiteitsindicatie. LAAG: er is geen accu aangesloten. HOOG: er is een ac cu aangesloten en er wordt stroom geleverd.

Led #2:BESCHERMING OMGEKEERDE POLARITEIT – Licht op wanneer de accu verkeerd is aangesloten. De lader is elektronisch beveiligd zodat er niets wordt beschadigd. De uitgang zal uitgeschakeld blijven tot de accu correct is aangesloten.

BMS-RESETPROCEDURE: volg deze procedure voor accu's met een ingebouwd accubeheersysteem (BMS) dat beschermt tegen volledige ontlading: 1) Koppel de OptiMate Lithium los van de netvoeding. Wacht tot led #1 uitgaat. 2) Sluit de OptiMate Lithium aan op de accu: RODE klem op de POSITIEVE (POS, P of +) pool en ZWARTE klem op de NEGATIEVE (NEG, N of −) pool. 3) Sluit de OptiMate Lithium opnieuw aan op de netvoeding.

Gedurende een minuut wordt er een speciale BMS-resetpuls afgegeven. Led #3 knipperen bij elke resetpuls die wordt afgegeven.

Het BMS is succesvol gereset wanneer led #3 OF led# 4 vanzelf oplicht.

BMS wordt niet gereset: 1) Een geavanceerd accubeheersysteem met thermische beveiliging voorkomt gebruik als de accutemperatuur buiten het door de fabrikant aanbevolen veilige bedrijfstemperatuurbereik valt. Controleer de specifi caties van de accufabrikant. 2) De polariteit van de accu is omgekeerd. Corrigeer de aansluitingen en probeer opnieuw. 3) De stroomkring die is verbonden met de accu, voorkomt dat de puls wordt afgegeven. Koppel de stroomkring los of schakel hem uit en probeer opnieuw. 4) Het BMS van de accu kan schade hebben opgelopen. Laat de accu nakijken door een vakman.

Led #3 RECUPERATIE: deze modus wordt ingeschakeld als de accu meer dan 90% ontladen is/de spanning minder dan 12,8 V bedraagt. In de modus RECUPERATIE beperkt het programma de laadstroom en test het de cellen op schade. De laadstroom wordt automatisch aangepast tijdens het laden. Een gezonde LiFePO4-accu gaat binnen vier uur over naar de modus LADEN.

FOUT: Testled #6 knippert – Het laden wordt onderbroken omdat de OptiMate heeft gedetecteerd dat de accu mogelijk blijvende schade heeft opgelopen en dat een professionele beoordeling is vereist.

LET OP: Een volledig ontladen LiFeP04-accu kan blijvende schade vertonen aan een of meer cellen. Bij accu's met een hogere capaciteit en meerdere cellen in parallel (4S2P-configuratie of meer) kan een goede cel gepaard gaan met een slechte cel en zal de detectie langer duren. Een dergelijke accu kan uitzonderlijk warm worden tijdens het laden, wat bevestigt dat er een probleem is met de accu. Controleer ALTIJD de temperatuur van de accu tijdens het eerste uur, daarna om het uur. KOPPEL DE LADER METEEN LOS als de accu op een bepaald moment zo warm wordt dat u hem niet meer kunt aanraken of als u ongewone tekenen opmerkt.

LADEN LED #4 – LADEN, PULSABSORPTIE EN LAADCONTROLE: er wordt een constante stroom van 0.8A geleverd aan de accu, tot een spanning van 14.3 V. Het laadniveau van de accu wordt gecontroleerd. Als de accu nog verder moet worden geladen, worden er variabele stroompulsen naar de accu gestuurd zodat elke cel gelijk en volledig is geladen.

OPMERKING: Om veiligheidsredenen is de totale laadtijd beperkt tot 48 uur.

Led #5: ACCU GEBRUIKSKLAAR/24-7 onderhoud actief:

De accu kan worden gebruikt. Als de accu aangesloten blijft (aanbevolen), wordt de gezondheid van de accu bevestigd, gevolgd door het OptiMate 24-7 onderhoud dat de accu volledig geladen houdt.

5.1 Gezondheidstest begint onmiddellijk nadat led #5 oplicht. Levering van stroom aan de accu wordt tot 12** uur onderbroken zodat de accu kan rusten en er kan worden bevestigd dat de voertuigcircuits de accu niet ontladen. Zie pagina 2 voor led #5 en #6 die overeenkomen met het laadniveau/de gezondheid van de accu. Led #6 licht op als de accu wordt ontladen of de gezondheid niet optimaal is.

** Als de stroomlevering minder dan 12 uur duurde tot het moment waarop led #5 ging branden, wordt de gezondheidstest verlengd tot 24 uur, gevolgd door 24-7 onderhoud.

5.2 OptiMate 24-7 onderhoud: gedurende elk uur dat de accu aangesloten blijft, levert het OptiMate 24-7 onderhoudsprogramma een druppellaadonderhoud van 30 minuten bij een spanning van 13,6 V, gevolgd door en afgewisseld met RUSTperiodes van 30 minuten (waarin de accu niet wordt geladen). Het laadniveau wordt voortdurend gecontroleerd. OptiMate Lithium zal ontlading door aangesloten circuits of zelfontlading van de accu verhinderen. TIP: Controleer minstens om de twee weken de accustatus.

BELANGRIJK: neem de bovenstaande VEILIGHEIDSWAARSCHUWINGEN altijd in acht wanneer u een accu vastpakt of in de buurt van een accu bent.

6. Led #6 knippert – ACCU houdt de lading niet vast/laden is onderbroken.

De spanning van de accu blijft niet boven 12 V of kon niet voldoende worden hersteld. Als de accu nog is aangesloten op het elektrische systeem dat hij ondersteunt, kan de rode led #6 een stroomverlies aangeven door aangesloten bedrading of voortdurend ingeschakelde stroomverbruikende accessoires.

Een plotse belasting, zoals de koplampen van een voertuig die worden aangestoken of de motor die wordt gestart terwijl de lader is aangesloten, kan ook leiden tot een aanzienlijk spanningsverlies van de accu.

Om dit te herstellen: koppel de OptiMate Lithium los, laat het programma resetten en sluit hem vervolgens opnieuw aan.

BEPERKTE GARANTIE

TecMate (International) SA, Sint-Truidensesteenweg 252, B-3300 Tienen, België, staat deze beperkte garantie toe aan elke eerste koper van dit toestel. Deze beperkte garantie gaat in op de dag van aankoop en is niet overdraagbaar. De drie jaar geldige garantie aangeboden door TecMate (International) dekt alle erkende gebreken en arbeidskosten. Indien de lader defect blijkt te zijn tengevolge van een constructiefout, zal de klant het toestel altijd vooraf en op eigen kosten terugsturen naar de fabrikant of naar de nationale officiële verdeler, samen met een kopij van de aankoopfactuur (zie "NOTITIE"). In zulke gevallen, zal de eenheid ter keuze van de fabrikant worden hersteld of worden vervangen. Onkosten tengevolge van een ongeval, slordigheid, kwaadwilligheid, misbruik, niet conform gebruik volgens de aanwijzingen van de fabrikant, of herstellingen gedaan door door TecMate niet-erkende verdelers, zijn niet gedekt door de garantie.

DE BEPERKTE GARANTIE SLUIT UITDRUKKELIJK ALLE VERDERE VERANTWOORDELIJKHEID UIT MET BETREKKING TOT EVENTUELE SCHADEVERGOEDINGEN VAN WELKE AARD DAN OOK. UW STATUTAIRE RECHTEN WORDEN NIET BEÏNVLOED.

Meer informatie over TecMate producten kan op www.tecmate.com worden gevonden.
