MANUAL DE UTILIZADOR Lithium 0.8A Optimate

INSTRUÇÕES DE UTILIZAÇÃO

IMPORTANTE: Ler antes de utilizar.

PROCEDIMIENTO DE CARGA

Este dispositivo não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades mentais, sensoriais ou físicas diminuídas, nem por pessoas com falta de experiência ou conhecimentos, a não ser que recebam supervisão ou instruções adequadas, dadas por uma pessoa responsável pela sua segurança, no que respeita ao seu uso. As crianças devem ser supervisionadas de modo a assegurar que não brinquem com o dispositivo.

UTILIZAR O OPTIMATE LITHIUM 0,8A

UTILIZAÇÃO CORRECTA: Utilize o carregador apenas se os condutores de entrada e saída e os conectores estiverem em boas condições e intactos. Se o cabo de entrada estiver danificado, é essencial que seja substituído imediatamente pelo fabricante, o agente de assistência autorizado ou uma oficina qualificada, para evitar o perigo. Proteja o carregador da humidade tanto durante o uso como no armazenamento. Os danos resultantes de corrosão, oxidação ou de curto-circuitos eléctricos internos não são cobertos pela garantia. Afaste o carregador da bateria durante o carregamento para evitar a contaminação por ácido ou a exposição ao ácido ou a vapores ácidos. Se utilizar o carregador na posição horizontal, coloque-o sobre uma superfície plana e dura, mas NÃO sobre uma superfície de plástico, tecido ou couro. Utilize os orifícios de fixação existentes na base de caixa para prender o carregador a qualquer superfície vertical resistente e adequada.

EXPOSIÇÃO A LÍQUIDOS: Este carregador foi concebido para resistir à exposição a líquidos acidentalmente derramados ou salpicados sobre a caixa a partir de cima, ou a chuvas leves. A exposição prolongada à chuva não é aconselhável e se for minimizada é possível obter uma vida útil mais longa. As falhas do carregador devido à oxidação resultante de uma eventual penetração de líquidos nos componentes electrónicos, conectores ou fichas, não são cobertas pela garantia.

BATERIAS NEGLIGENCIADAS MUITO DESCARREGADAS: Preste especial atenção ao seguinte: Uma bateria LiFeP04 que esteja muito descarregada durante um período prolongado poderá desenvolver danos permanentes numa ou em várias células. Essas baterias poderão aquecer excessivamente durante o carregamento. Durante o modo de recuperação (save), o programa limita a corrente de carga se a tensão for inferior a 12,8 v e o programa deverá detetar danos óbvios nas células, suspendendo automaticamente o carregamento. No entanto, quanto maior for o número de células em paralelo, mais difícil será a detecção de uma célula danificada. Por exemplo, uma bateria de 5 ah normalmente tem 4 conjuntos ligados em série de 2 células paralelas (configuração 4s2p - total de 8 células) e uma bateria de 10 ah tem 4 conjuntos ligados em série de 4 células paralelas (configuração 4s4p - total de 16 células).

Controle SEMPRE a temperatura da bateria durante a primeira hora e, posteriormente, todas as horas. Se a qualquer momento a bateria estiver desconfortavelmente quente ao toque ou se detectar quaisquer sinais involgares, DESLIGUE IMEDIATAMENTE O CARREGADOR.

TEMPO DE CARREGAMENTO

Tempo de uma bateria descarregada, mas intacta:

Para baterias de 2,5Ah a 5Ah: 180 a 360 minutos para avançar para o teste de retenção de tensão.

Para baterias com mais de 5Ah: 125% do valor de Ah da bateria, portanto, uma bateria de 30Ah não deverá demorar mais de 38 horas para avançar para o teste de retenção de tensão.

As baterias muito descarregadas poderão demorar bastante mais tempo. É possível que não seja atingida a carga total dentro do limite de segurança de carregamento de 24 horas. Neste caso, siga o procedimento de reposição abaixo.

REINICIAR O CICLO DE CARREGAMENTO E DE TESTE

Desligue da alimentação de CA. Espere até que o LED #1 «LIGADO» se apague. Depois de voltar a ligar o equipamento à energia eléctrica de CA, os LEDs #3, 4, 5 e 6 piscam duas vezes para confirmar que o microprocessador se encontra em funcionamento, independentemente de o carregador permanecer ligado a uma bateria ou não.

MODO ECO DE POUPANÇA ENERGÉTICA QUANDO O CARREGADOR ESTÁ LIGADO À ALIMENTAÇÃO DE CORRENTE CA:

O conversor de corrente muda para o modo ECO quando o carregador não está ligado a uma bateria, resultando num consumo de energia muito reduzido, inferior a 0,5W, equivalente ao consumo de 0,012 kWh por dia. Quando uma bateria é ligada ao carregador, o consumo de

energia depende da necessidade de corrente da bateria e do veículo/circuito electrónico ligado. Depois de a bateria ter sido carregada e o carregador se encontrar no modo de carregamento de manutenção de longo prazo (para manter a bateria a 100% de carga) o consumo total de energia é estimado em 0,024 kWh por dia ou menos.

PROCEDER AO CARREGAMENTO

Os indicadores de LED em baixo encontram-se em sequência tal como podem aparecer durante o programa.

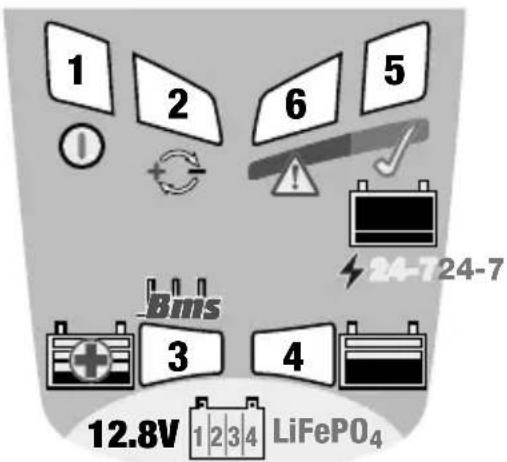

1 2 6 5 12.8V 1 2 3 4 LiFePO₄ Bms 3 4 24-724-7

LED n.º 1: LIGADO - Confi rma o fornecimento de energia CA ao carregador.

Indicação de intensidade ALTA e BAIXA: BAIXA: Sem bateria ligada. ALTA: bateria ligada e fornecimento de corrente.

LED n.º 2 : PROTEÇÃO CONTRA POLARIDADE INVERTIDA - Acende-se quando as ligações da bateria estão incorretas. O carregador é protegido eletronicamente para que não ocorram danos e a saída permanece desativada até que as ligações sejam corrigidas.

PROCEDIMENTO DE REINICIAÇÃO DO BMS siga este procedimento para baterias com sistema de gestão da bateria (BMS) integrado que as protege contra a descarga profunda. 1) Desligue o OptiMate Lithium da fonte de alimentação elétrica. Aguarde que o LED n.º 1 se apague. 2) Ligue o OptiMate Lithium à bateria: ligue o grampo VERMELHO ao terminal POSITIVO (POS, P ou +) e ligue o grampo PRETO ao terminal NEGATIVO (NEG, N ou -). 3) Ligue novamente o OptiMate Lithium à fonte de alimentação elétrica.

É aplicado um impulso especial de reiniciação do BMS durante um minuto. O LED n.º 3 ficam intermitentes a cada impulso de reiniciação.

O BMS concluiu o processo de reiniciação com êxito quando o LED n.º 3 ou n.º 4 se acender autonomamente.

O BMS não reinicia: 1) Um sistema avançado de gestão da bateria, que inclui proteção térmica, impede o funcionamento caso a temperatura da bateria se situe fora do intervalo de temperaturas de funcionamento seguro recomendado pelo fabricante. Verifi que as especificações do fabricante da bateria. 2) A bateria está ligada com a polaridade invertida. Corrija as ligações e tente novamente. 3) O circuito ligado à bateria impede o fornecimento do impulso. Desligue ou desative o circuito e tente novamente. 4) O BMS da bateria pode estar danifi cado. Mande avaliar a bateria por um profi ssional.

LED n.º 3 de RECUPERAÇÃO: O aparelho entra neste modo se a bateria estiver mais de 90% descarregada/a tensão for inferior a 12,8 V. Durante o modo de RECUPERAÇÃO, o programa limita a corrente de carregamento e verifi ca se existem células danifi cadas. A corrente de carregamento é ajustada automaticamente ao longo do carregamento. Uma bateria LiFePO₄ em bom estado entra no modo de CARREGAMENTO num intervalo de 4 horas.

ERRO: LED DE TESTE n.º 6 intermitente - O carregamento foi suspenso, pois o OptiMate detetou que a bateria poderá ter sofrido danos permanentes e que é necessária uma avaliação profi ssional.

CUIDADO: Uma bateria LiFePO _4 muito descarregada poderá terdesenvolvido danos permanentes numa ou em várias células. As baterias de maior capacidade com várias células em paralelo

(confi guração 4s2p ou superior) poderão ter uma célula boa combinada com uma célula danifi cada e a deteção vai demorar mais tempo. Essa bateria poderá aquecer excessivamente durante o carregamento, confi rmando que a bateria tem um problema. Controle SEMPRE a temperatura da bateria durante a primeira hora e, posteriormente, todas as horas. Se, a qualquer momento, a bateria estiver desconfortavelmente quente ao toque ou se detetar quaisquer sinais invulgares, DESLIGUE IMEDIATAMENTE O CARREGADOR.

LED N.º 4 DE CARREGAMENTO - Passos do CARREGAMENTO, ABSORÇÃO DE IMPULSOS E VERIFICAÇÃO DO CARREGAMENTO: E fornecida uma corrente constante de 0,8 Amp à bateria, até que a tensão atinja os 14,3 V. O nível de carregamento da bateria é verifi cado. Caso a bateria necessite de mais cargasão fornecidos impulsos de corrente variáveis à bateria, o que permite que cada célula tenha uma carga igual e completa.

NOTA: por motivos de segurança, existe um limite de tempo de carregamento total de 48 horas.

LED n.º 5: BATERIA PRONTA/Manutenção ativa 24 horas por dia, 7 dias por semana:

A bateria pode ser usada. Se for deixada ligada (recomendado), a integridade da bateria é confi rmada, seguida pela manutenção do OptiMate 24 horas por dia, 7 dias por semana, que mantém a bateria com a carga total.

5.1 O teste de integridade começa imediatamente após o LED n.º 5 se acender. O fornecimento de corrente à bateria é interrompido durante um máximo de 12** horas para permitir que a bateria se estabilize e confi rmar que o circuito do veículo não está a esgotar a bateria. Consulte a página 2 referente ao LED n.º 5 e n.º 6 que correspondem ao nível de carga/integridade da bateria. O LED n.º 6 acende-se se a bateria estiver a descarregar ou se a integridade não for a ideal.

** Se o carregamento foi efetuado num intervalo de tempo inferior a 12 horas desde que o LED n.º 5 se acendeu, o teste de integridade prolonga-se até terem passado 24 horas, seguido por uma manutenção 24 horas por dia, 7 dias por semana.

5.2 Manutenção do Optimate 24 horas por dia, 7 dias por semana: Durante cada hora que a bateria permanece ligada, o programa de manutenção 24 horas por dia, 7 dias por semana do OptiMate fornece até 30 minutos de manutenção de carga fl utuante a uma tensão de 13,6 V, seguidos e alternando com 30 minutos de DESCANSO (sem carga). O nível de carga é controlado continuamente. O OptiMate Lithium vai impedir a descarga através do circuito ligado ou da autodescarga da bateria. DICA: pelo menos, uma vez a cada duas semanas, verifi que o estado da bateria.

IMPORTANTE: quando estiver a manusear baterias ou se encontrar na sua proximidade, tenha sempre o cuidado de observar os AVISOS DE SEGURANÇA acima.

1. LED n.º 6 intermitente/a piscar - A BATERIA não mantém a carga /carregamento suspenso.

A tensão da bateria não está a ser sustentada acima de 12 V ou não foi possível recuperá-la devidamente. No caso de uma bateria ainda ligada ao sistema elétrico que ela suporta, o LED vermelho n.º 6 pode estar a sinalizar uma perda de corrente através da cablagem ligada ou de acessórios que consomem energia sempre ativos. A ligação de uma carga súbita, como faróis do veículo ou a ligação do motor, enquanto o carregador está ligado também pode provocar uma descida signifi cativa da tensão da bateria.

Para corrigir: desligue o OptiMate Lithium, permita que o programa reinicie e, então, volte a ligar.

GARANTIA LIMITADA

TecMate (International) NV, Sint-Truidensesteenweg 252, B-3300, Belgium, consente a presente garantia ao primeiro utilizador deste produto, sem possibilidade de transferibilidade. TecMate (International) NV garante este carregador durante três anos a partir da data de compra ao retalhista, contra os defeitos dos componentes ou de montagem. Se for o caso, o carregador será reparado ou substituído à descrição do fabricante. O comprador deve enviar por sua própria conta, o aparelho assim como uma prova de compra (veja "NOTA"), ao fabricante ou ao seu representante. Esta garantia limitada, torna-se nula se o aparelho for utilizado ou manipulado de forma inadequada ou se tiver sido reparado por toda outra pessoa física ou moral que o fabricante ou o seu representante. O fabricante não oferece nenhuma outra garantia que a presente, e excluí expressamente toda garantia conta danos consequenciais.

ESTA É A ÚNICA GARANTIA EXPRESSAMENTE CONSENTIDA PELO FABRICANTE. ESTE NÃO ASSUME E NÃO AUTORIZA QUEM QUER QUE SEJA A ASSUMIR OU ESTABELECER TODA OUTRA OBRIGAÇÃO LIGADA A ESTE PRODUTO, OUTRA QUE ESTA GARANTIA LIMITADA EXPRESSAMENTE CONSENTIDA. SUAS DIREITAS ESTATUTÁRIAS NÃO SÃO AFETADAS.

NOTA: Veja www.tecmate.com/warranty o contatem [e-mail]

Pode-se encontrar mais informação sobre os produtos de TecMate em www.tecmate.com.
