MANUAL DE USUARIO Lithium 0.8A Optimate

IMPORTANTE: a leer antes de utilizar el aparato

ADVERTENCIAS SOBRE SEGURIDAD Y NOTAS:

Este aparato no puede ser utilizado por que lo utilicen personas (incluidos niños) con capacidades físicas, sensoriales o mentales disminuidas, o bien con falta de experiencia y conocimientos, a menos que una persona responsable de su seguridad las supervise o les dé instrucciones sobre el uso del aparato. Es necesario supervisar a los niños para asegurarse de que no juegan con el aparato.

USO DE OPTIMATE LITHIUM 0,8 A

USO CORRECTO: utilice el cargador únicamente si las tomas de conexión de entrada y salida y los conectores se encuentran en perfecto estado. Si el cable de entrada presenta daños, es de suma importancia que el fabricante, un agente de mantenimiento autorizado o un distribuidor cualificado lo reemplace inmediatamente. Proteja su cargador de la humedad, tanto durante el uso, como en el almacenamiento. Los daños derivados de la corrosión, oxidación o cortocircuitos eléctricos internos no están cubiertos por la garantía. El cargador debe estar a cierta distancia de la batería durante el proceso de carga con el fin de evitar una posible contaminación por o exposición a ácidos y vapores ácidos. Si se está utilizando en posición horizontal, coloque el cargador en una superficie plana y resistente, pero NO sobre plásticos, textiles o cuero. Utilice los orificios de fijación incluidos en la base de la carcasa para acoplar el cargador a una superficie vertical adecuada.

EXPOSICIÓN A LÍQUIDOS: este cargador está diseñado para soportar la exposición accidental a líquidos derramados o salpicados accidentalmente en la carcasa, procedentes de la parte superior o de llovizna. Se desaconseja una exposición prolongada a la lluvia, ya que se reducirá la vida útil. Si se produjeran errores en el cargador debido a la oxidación derivada de la posible entrada de líquidos en los componentes electrónicos, los conectores o tomas, estos no estarán cubiertos por la garantía.

BATERÍAS DESCUIDADAS MUY DESCARGADAS: Preste especial atención a lo siguiente: Una batería LiFePO4 que quede muy descargada durante un periodo prolongado puede registrar daños permanentes en una o más células. Dichas baterías pueden calentarse en exceso durante la carga. Durante el modo save (recuperación), el programa limita la corriente de carga si la tensión es inferior a 12,8 v y el programa debería detectar los daños notables de las células y suspender automáticamente la carga. Sin embargo, cuanto mayor es el número de células en paralelo, mayor es la dificultad de detectar una en mal estado; por ejemplo, una batería de 5 ah cuenta normalmente con 4 series conectadas de 2 células en paralelo (configuración 4s2p, 8 células en total), una batería de 10 ah cuenta con 4 series conectadas de 4 células en paralelo (configuración 4s4p, 16 células en total). Supervise SIEMPRE la temperatura de la batería durante la primera hora y, después, tras cada hora. Si en algún momento la batería se encuentra demasiado caliente para tocarla o si detecta algún signo anómalo, DESCONECTE INMEDIATAMENTE EL CARGADOR.

TIEMPO DE CARGA

Tiempo de carga de una batería descuidada sin otros daños:

Baterías clasificadas entre 2,5 Ah y 5 Ah: 180 a 360 minutos para llevar a cabo la prueba de retención de tensión.

Baterías con una clasificación superior a 5 Ah: 125 % de la clasificación Ah de la batería; por lo que una batería de 30 Ah no debería requerir más de 38 horas para efectuar la prueba de retención de tensión.

En caso de baterías muy descargadas puede tardar mucho más. Puede que no se alcance una carga plena en las 24 horas del límite de seguridad de la carga. En este caso, efectúe el siguiente procedimiento de reinicio.

REINICIO DE LA CARGA Y CICLO DE PRUEBA

Desconecte de la red de CA. Espere hasta que el LED #1 DE POTENCIA ACTIVADA se apague. Tras la reconexión a la toma de CA, los LED #3, 4, 5 y 6 parpadearán dos veces para confirmar el estado del microprocesador, independientemente de si el cargador sigue conectado a la batería o no.

MODO DE AHORRO DE ENERGÍA "ECO" CUANDO EL CARGADOR ESTÁ CONECTADO A LA RED CA:

El convertidor de energía pasa al modo ECO cuando el cargador no está conectado a la batería, por lo que la entrada de corriente es inferior a 0,5 W, lo que equivale a un consumo de energía de 0,012 kW/h al día. Cuando la batería está conectada al cargador, el consumo de energía varía en función de la cantidad de corriente que necesiten la batería y los circuitos del vehículo / electrónicos conectados a la misma. Una vez que se ha cargado la batería y el cargador está en el modo de carga de mantenimiento prolongado (para mantener la batería a plena carga), el consumo total de energía estimado es de 0,024 kW/h o menos por día.

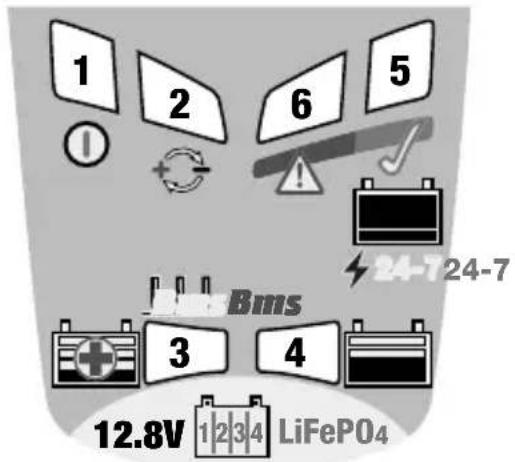

Las indicaciones LED evocadas a continuación y los textos relacionados aparecen según el orden de secuencia lógico del programa.

1 2 6 5 12.8V 1234 LiFePO4 Bms 3 4

LED n.º 1, ALIMENTACIÓN ACTIVADA: confi rma que el cargador recibe suministro de CA. Indicación de intensidad ALTA y BAJA: BAJA, la batería no está conectada. ALTA, la batería está conectada y recibe corriente.

LED n.º 2, PROTECCIÓN CONTRA POLARIDAD INVERTIDA: se enciende cuando las conexiones en la batería son incorrectas. El cargador está protegido electrónicamente, con lo que no se producirá ningún daño y la salida permanecerá desactivada hasta que se corrijan las conexiones.

PROCEDIMIENTO DE REINICIO DEL BMS: para baterías con un sistema de gestión de baterías (BMS) incorporado que las proteja de las descargas profundas, siga este procedimiento: 1) Desconecte OptiMate Lithium del suministro eléctrico. Espere hasta que el LED n.º 1 se apague. 2) Conecte OptiMate Lithium a la batería: la pinza ROJA con el terminal POSITIVO (POS, P o +) y la pinza NEGRA con el terminal NEGATIVO (NEG, N o -). 3) Vuelva a conectar OptiMate Lithium al suministro eléctrico.

Se producirá un impulso especial de reinicio del BMS durante un periodo de un minuto. El LED n.º 3 parpadea cada vez que se produce el impulso de reinicio.

El BMS se ha reiniciado correctamente cuando el LED n.° 3 0 el LED n.° 4 se iluminan por sí solos.

Si el BMS no se reinicia: 1) Un sistema de gestión de baterías avanzado, que incluye protección térmica, impide el funcionamiento si la temperatura de la batería se encuentra fuera del intervalo de temperatura de funcionamiento seguro recomendado por el fabricante. Consulte las especifici caciones del fabricante de la batería. 2) La batería está conectada con la polaridad invertida. Corrija las conexiones y vuelva a intentarlo. 3) El circuito conectado a la batería está impidiendo que se suministre el impulso. Desconecte o apague el circuito y vuelva a intentarlo. 4) Es posible que el BMS de la batería haya sufrido daños. Encargue una evaluación profesional de la batería.

LED n.º 3, RECUPERACIÓN: este modo se activa si la batería presentaba una descarga superior al 90 % o la tensión era inferior a 12,8 V. Durante del modo SAVE (recuperación), el programa limita la corriente de carga y comprueba si las celdas están dañadas. La corriente de carga se ajusta automáticamente mientras prosigue la carga. Una batería de LiFePO₄ en buen estado llegará al modo de CARGA en 4 horas.

ERROR: LED n.º 6 de PRUEBA parpadeando; la carga se ha suspendido porque OptiMate ha detectado que la batería puede haber sufrido daños permanentes y se requiere una evaluación profesional.

PRECAUCIÓN: Una batería de LiFePO₄ muy descargada ha causado daños permanentes en una o varias celdas. Las baterías de mayor capacidad con varias celdas en paralelo (configuración 4s2p o superior) pueden tener una celda en buen estado emparejada con una celda en mal estado y la detección llevará más tiempo. Dichas baterías pueden calentarse en exceso durante la carga, lo que confirma que hay un problema en ellas. Controle SIEMPRE la temperatura de la batería durante la primera hora y, después, cada hora. Si en algún momento la batería se encuentra demasiado caliente para tocarla o si detecta algún signo anómalo, DESCONECTE INMEDIATAMENTE EL CARGADOR.

LED N.º 4 DE CARGA: pasos de CARGA, ABSORCIÓN DE IMPULSOS Y VERIFICACIÓN DE LA CARGA; se suministra una corriente constante de 0,8 amperios a la batería, con una tensión máxima de 14,3 V y se verifi ca el nivel de carga de la batería. Si la batería necesita más carga; se suministran impulsos de corriente variable a la batería para que cada celda tenga una carga plena e igual.

NOTA: Por razones de seguridad, hay un límite total de tiempo de carga de 48 horas.

LED n.º 5, BATERÍA LISTA / Mantenimiento continuo activado:

La batería puede usarse. Si se deja conectada (recomendado), se confi rma el estado de la batería, seguido de un mantenimiento continuo de OptiMate que mantiene la batería con carga plena.

5.1 La comprobación del estado se inicia inmediatamente después de que se encienda el LED n.º 5. El suministro de corriente que recibe la batería se interrumpe durante 12** horas para que la batería pueda asentarse y para confi rmar que la red eléctrica del vehículo no la está agotando. Consulte la página 2 para obtener información sobre los LED 5 y 6 correspondientes al nivel de carga / estado de la batería. El LED n.º 6 se enciende si la batería está agotada o si su estado no es óptimo.

** Si el suministro de la carga ha sido inferior a 12 horas cuando el LED n.º 5 se ha encendido, la comprobación del estado se amplía hasta que hayan transcurrido 24 horas y, a continuación, se realiza el mantenimiento continuo.

5.2 Mantenimiento continuo de OptiMate: cada hora que la batería permanece conectada al programa de mantenimiento continuo de OptiMate, este suministra hasta 30 minutos de mantenimiento de carga fl otante a una tensión de 13,6 V, seguido y alternado con periodos de 30 minutos de DESCANSO (sin carga). El nivel de carga se controla de forma continua. OptiMate Lithium contará la descarga a través del circuito conectado o la autodescarga de la batería. CONSEJO: Compruebe el estado de la batería cada dos semanas, como mínimo. IMPORTANTE: Cuando manipule baterías o se encuentre cerca de ellas, asegúrese siempre de seguir las ADVERTENCIAS DE SEGURIDAD indicadas anteriormente.

6. LED n.º 6 parpadeando: la BATERÍA no mantiene la carga o se ha suspendido la carga.

La tensión de la batería no puede mantenerse por encima de los 12 V o no puede recuperarse lo sufi ciente. Si una batería sigue conectada al sistema eléctrico al que alimenta, el LED rojo n.º 6 puede indicar una pérdida de corriente en los cables conectados o que los accesorios que consumen corriente están encendidos de forma permanente. Un deslastre súbito (como el producido al encender los faros del vehículo o el motor mientras el cargador está conectado) también puede provocar que la tensión de la batería se reduzca drásticamente.

Para corregirlo: desconecte OptiMate Lithium, deje que el programa se reinicie y vuelva a conectarlo.

GARANTÍA LIMITADA

TecMate (International) SA, Sint-Truidensesteenweg 252, B-3300 Tienen, Bélgica, establece esta garantía limitada en favor del primer propietario que utilice este aparato. Esta garantía limitada no es transferible. TecMate (International) garantiza este aparato durante los tres años siguientes a la fecha de compra por su primer usuario contra las fallos de materiales y de montaje. En este caso y a discreción del fabricante el aparato podrá ser reparado ó reemplazado. La gestión y los costes relativos al transporte del aparato acompañado por una prueba de compra (véase "NOTA") al fabricante ó a uno de sus representantes autorizados serán por cuenta del cliente. Esta garantía limitada se anula en caso de uso ó tratamiento inadecuado, ó de reparación hecha por toda persona o organización otra diferente al fabricante ó uno de sus representantes autorizados. El fabricante no cumple con otra garantía que esta garantía limitada y expresamente excluye toda forma de garantía contra otros daños que los que sufra el aparato por sí mismo.

ESTO CONSTITUYE LA UNICA GARANTÍA LIMITADA VALIDA. EI FABRICANTE NO RECONOCE A QUIENQUIERA EL DERECHO DE EJERCER Ó DE TRANSMITIR NINGUN DERECHO RELATIVO AL PRODUCTO VENDIDO QUE SEA OTRO QUE EL QUE SE DERIVA DE ESTA GARANTÍA LIMITADA EXPRESA. LAS SUS DERECHAS ESTATUTARIAS NO SON AFECTADAS.

NOTA: Véase www.tecmate.com/warranty ó contacte [e-mail]

Se puede encontrar más información sobre los productos de TecMate en www.tecmate.com.
