MANUAL DE USUARIO Lithium 10A Optimate

IMPORTANTE: a leer antes de utilizar el aparato

Cargador de DIAGNÓSTICO automático para baterías 12,8V LiFePO4 HASTA 120Ah.

NO UTILIZAR CON BATERÍAS DE NiCd, NiMH, OTRAS Li-Ion O BATERÍAS NO RECARGABLES.

IMPORTANTE: LEA COMPLETAMENTE LAS SIGUIENTES INSTRUCCIONES ANTES DE UTILIZAR EL CARGADOR

Este aparato no puede ser utilizado por que lo utilicen personas (incluidos niños) con capacidades físicas, sensoriales o mentales disminuidas, o bien con falta de experiencia y conocimientos, a menos que una persona responsable de su seguridad las supervise o les dé instrucciones sobre el uso del aparato. Es necesario supervisar a los niños para asegurarse de que no juegan con el aparato.

AVISOS Y PRECAUCIONES DE SEGURIDAD: Las baterías emiten GASES EXPLOSIVOS, evite la posibilidad de llamas o chispas cerca de las baterías. Desconecte de la red CA antes de realizar o deshacer conexiones en la batería. El ácido de la batería es altamente corrosivo. Utilice ropa y gafas de protección y evite el contacto con el ácido. En caso de contacto accidental, enjuague inmediatamente la zona afectada con agua y jabón. Compruebe que los polos de la batería no estén sueltos, y si lo están, lleve la batería a un servicio técnico. Si los bornes presentan corrosión, límpielos con un cepillo de hilo de cobre, y si presentan grasa o suciedad, límpielos con un trapo humedecido en detergente. Utilice el cargador solamente si los cables y conectores de entrada y salida se encuentran en buenas condiciones y sin daños. Si el cable de entrada está dañado, es fundamental que el fabricante, el servicio técnico autorizado o un taller capacitado lo sustituyan sin demora para evitar riesgos. Proteja el cargador del ácido y de las emisiones de gases de ácido y de ambientes húmedos o superficies mojadas durante su utilización y almacenamiento. La garantía no cubre daños derivados de la corrosión, oxidación o cortocircuitos eléctricos internos. Coloque el cargador a una distancia adecuada de la batería durante la recarga para evitar la contaminación o la exposición al ácido o vapores de ácido. Si se utiliza en posición horizontal, coloque el cargador en una superficie dura y plana, PERO NUNCA sobre plástico, tela o piel. Utilice los orificios de fijación de la base de la carcasa para fijar el cargador en una superficie cómoda y totalmente horizontal.

EXPOSICIÓN A LÍQUIDOS: Este cargador fue desarrollado para resistir a líquidos que hubieran sido derramados de form accidental o a intemperies ligeras. No obstante, no se recomiendan las exposiciones prolongadas, que podrían menguar la duración de vida del cargador. Los desgastes, resultado de la oxidación debida al ataque eventual de líquidos en los componentes electrónicos, los conectadores o enchufes no se cubren por la garantía.

CONEXIÓN DEL CARGADOR A LA BATERÍA

1. Desconecte la alimentación CA antes de efectuar o deshacer las conexiones en la batería.
2. Si se va a cargar una batería montada en el vehículo con las pinzas, compruebe primero que las pinzas se pueden colocar de forma segura y correcta, lejos del cableado, los tubos metálicos o del chasis, antes de efectuar las conexiones. Realice las conexiones en este orden: realice primero la conexión al terminal de la batería que no está conectado con el chasis (normalmente positivo), luego conecte la otra pinza de batería (normalmente negativa) al bastidor a una distancia sufi ciente de la batería y de la tubería de combustible. Desconecte siempre realizando los pasos anteriores en orden inverso.
3. Cuando cargue una batería fuera del vehículo con las pinzas, colóquela en un lugar bien ventilado. Conecte el cargador a la batería: pinza ROJA con el terminal POSITIVO (POS, P o +) y pinza NEGRA con el terminal NEGATIVO (NEG, N o -). Asegúrese de que las conexiones son firmes y seguras. Es importante que hagan bien contacto.
4. Si la batería está excesivamente descargada, retirela del vehículo e inspecciónela antes de conectar el cargador para intentar recuperarla. Examine visualmente la batería en busca de desperfectos mecánicos, como combas o fisuras en la carcasa, o indicios de fugas de electrólito. Si se han detectado desperfectos mecánicos, no intente cargar la batería, encargue su evaluación a personal cualificado.

INICIAR LE CARGA

TIEMPO DE CARGA : Para baterías clasificadas de 2.5Ah a 10Ah: 60 a 120 minutos antes de que avance a la prueba de retención de voltaje. Para baterías de más de 10 Ah: aproximadamente el 20% de la clasificación Ah de la batería, por lo que una batería de 50 Ah no debería tomar más de 10 horas antes de que pase a la prueba de retención de voltaje.

safeTº - El programa safeTº limita la corriente de carga si OptiMate Lithium registra una temperatura inferior a 0 °C (32 °F) o superior a 45 °C (113 °F). Si la temperatura inicial es inferior a 0 °C (32 °F), la corriente de carga se limita únicamente durante la primera hora, tras la que se espera que la temperatura interna de la batería haya aumentado dentro del intervalo normal. Consulte la página 2 para conocer los valores de temperatura (° C / ° F) y Ampére (A).

BATERÍAS DESCUIDADAS MUY DESCARGADAS: tenga mucho cuidado de no dejar una batería LiFePO _4 descargada durante un periodo prolongado, ya que pueden darse daños permanentes en una o más células. Dichas baterías pueden calentarse en exceso durante la carga. Durante el modo SAVE (recuperación), el programa limita la corriente de carga si la tensión es inferior a 12,8 V y el programa ampmatic™ debería detectar los daños notables y suspender automáticamente la carga; pero, cuanto mayor es el número de células en paralelo, mayor es la dificultad de detectar una en mal estado.

Supervise SIEMPRE la temperatura de la batería durante la primera hora y, después, tras cada hora. Si en algún momento la batería se encuentra demasiado caliente para tocarla o si detecta algún signo anómalo, DESCONECTE INMEDIATAMENTE EL CARGADOR.

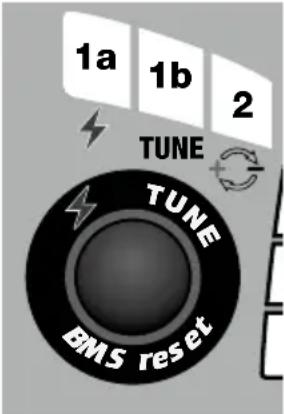

PASO 1Conectar a la batería		MODOS SELECCIONABLES:CARGA - LED n.° 1a: es el modo predeterminado después del encendido de la CA.TUNE (Modo suministro) - LED n.° 1b: proporciona una tensión estable de 13,6 V a la batería con hasta 8 A de corriente disponible, para evitar que la batería pierda carga durante el diagnóstico/resolución de problemas y/o cuando los circuitos del vehículo funcionan sin que el motor esté en marcha.El modo SUMINISTRO puede activarse durante el modo CARGA, si el cargador ha determinado que la batería ha alcanzado aproximadamente el 75% del estado de carga (PASO 8) y ahora es capaz de soportar el consumo de alta corriente adicional o intermitente que puede ocurrir durante el diagnóstico/ resolución de problemas. Consulte la página 18.LED n.°2 POLARIDAD INVERTIDA: se ilumina cuando las conexiones de la batería son incorrectas. El cargador está protegido electrónicamente, con lo que no se producirá ningún daño y la salida permanecerá desactivada hasta que se corrijan las conexiones.ACTIVACIÓN AUTOMÁTICA: El modo CARGA se activa automáticamente y el LED n.° 1a se ilumina si la tensión de la batería conectada es de al menos 0,5 voltios. El programa pasa directamente a los PASOS 2 y 3.ACTIVACIÓN MANUAL: puede ser necesaria para las baterías con sistema de control de la batería (BMS) integrado, encargado de protegerla contra la descarga excesiva.Presione el pulsador. El LED n. ° 3 parpadea una vez por segundo mientras se envía un pulso especial de reinicio del BMS. Cuando OptiMate Lithium detecta que el BMS de la batería se ha reiniciado, el LED # 3 se enciende por completo, los pulsos de reinicio se interrumpirán automáticamente y el programa continuará con el PASO 5. Retire el dedo del botón.El BMS no se reinicia : el LED n. ° 3 se enciende brevemente y luego se apaga: Es posible que una batería completamente descargada no mantenga el voltaje suficiente para alimentar su propio sistema BMS.Coloque y mantenga el dedo en el botón de reinicio BMS durante 10 segundos o más hasta que el LED # 3 se encienda por completo. El programa continúa ahora con el PASO 4.!Error! Si el BMS no se reinicia (El LED 8 parpadeará en lugar del LED 3): 1) La batería está conectada con la polaridad invertida. Corrija las conexiones y vuelva a intentarlo. 2) El sistema alimentado por la batería impide que se suministre el impulso. Desconecte o apague el sistema y vuelva a intentarlo. 3) Es posible que el BMS de la batería haya sufrido daños. Encargue una evaluación profesional de la batería.MÁS: 4) Un sistema de gestión de baterías avanzado puede incluir protección térmica que impide el restablecimiento si la temperatura de la batería se encuentra fuera del intervalo de temperatura de funcionamiento seguro recomendado por el fabricante. Consulte las especificaciones de la batería del fabricante. 5) El cargador no puede suministrar corriente porque la temperatura ambiente puede estar fuera de rango. El cargador no puede suministrar corriente ya que la temperatura ambiente puede estar fuera del rango de carga seguro para la batería. Consulte la página 2 para conocer la temperatura (°C / °F) y los valores de Ampére (A) correspondientes.
Protección
Reinicio del BMS	ACTIVACIÓN DE CARGA MANUALADVERTENCIA: Antes y después de la ACTIVACIÓN DE CARGA MANUAL controle la temperatura de la batería. Si en algún momento la batería está incómodamente caliente al tacto o si nota algún signo inusual, DESCONECTE EL CARGADOR INMEDIATAMENTE.
PASO 2 & 3 Preparar para cargar	PASO 2 Comprobación SOC de la bateríaPASO 3 Comprobación de temperatura	Justo después de la conexión a la batería puede haber 1-2 segundos de retraso antes de que empiece a cargar, durante este tiempo:Se mide el estado de la carga de la batería para determinar la carga necesaria y la duración de la prueba de estado de salud en el PASO 9. Se comprobará la batería baja durante 12 horas.safeT°: También se mide la temperatura ambiente para determinar los parámetros de la corriente de carga. Consulte la página 2 para conocer la temperatura (°C / °F) y los valores de Ampére (A) correspondientes.

ACTIVACIÓN DE CARGA MANUAL

PASO 4,5 & 6RECUPERACIÓNEstado de la carga:Menos del 50%	LED #3 : ROJOMomento de ahorrar bateriapASO 4menos de 8,8VPASO 58,8V hasta 13,1VDespués de un reinicio de BMSPASO 6PRUEBA de dañocelular	El modo AHORRO de la batería se activa si la batería alcanza menos del 50% de la carga O si el voltaje es entre 0,5 y 13,1 Volt.IMPORTANTE:Consulte el apartadoBATERÍAS DESCUIDADAS MUY DESCARGADAS,en la página anterior.Una batería muy descargada debería pasar al PASO 7 dentro de 4 horas, a menos que se haya detectado un daño, entonces la carga se suspenderá y la LED de PRUEBA #8 (rojo) parpadeará rápidamente, indicando que la batería puede haber sufrido un daño permanente o que se requiere una evaluación profesional.RECUPERACIÓN EN CASO DE MUY BAJA TENSIÓN:La corriente se inicia a 600 mA y se incrementa hasta 1,25 A en función del proceso de carga. Si la tensión no supera los 8,8 V en 2 horas, la carga se suspenderá y el LED DE PRUEBA n.° 8 (rojo) parpadeará para indicar que la batería puede haber sufrido daños permanentes o que se requiere una valoración profesional.RECUPERACIÓN EN CASO DE BAJA TENSIÓN:La corriente máxima está fijada a 2,5A*. Se controla la asimilación de la carga de la batería para detectar algún comportamiento anómalo.* La corriente de carga aumenta a 6 A después de reiniciar el BMS.Una batería muy descargada que puede no tener suficiente voltaje para alimentar su propio sistema BMS recibirá automáticamente pulsos de reinicio BMS repetidos durante el modo SAVE para que la carga pueda continuar. Si la carga no continuó, use el modo de ACTIVACIÓN DE CARGA MANUAL descrito en el PASO 1.PROBANDO (2 min)- Se controla la capacidad de la batería para mantener la carga. Una batería LiFePO4 sana pasará al PASO 7; de lo contrario, la carga se suspenderá y el LED TEST #8 (rojo) parpadeará rápidamente, lo que indica que la batería puede haber sufrido daños permanentes o que se requiere una evaluación profesional.
PASO 7CARGAEstado de la carga:50% - 75%	LED #4 : AZUL4	El programa de carga deampmaticTMdetermina de forma automática la tasa más eficaz de corriente de carga para la batería conectada, en función del estado de carga, su conservación y capacidad de almacenamiento eléctrico (Ah). La corriente suministrada puede variar entre 2,5A y 9,5 A.En las baterías con una capacidad de almacenamiento eléctrico (Ah) inferior a 10 Ah, la corriente de carga se ajusta automáticamente a un nivel inferior equivalente a la media de la capacidad Ah; por ejemplo, una batería de 2.5 Ah (2500 mAh) recibiría una media de 2.5A.NOTA:por razones de seguridad hay un límite temporal de carga general de 24 horas para los PASO 7.
PASO 8OPTIMIZACIÓNEquilibrio celularEstado de la carga:75% - 100%	LED #5 : AZUL5	Este modo de carga final empieza cuando la tensión alcanza los 14,4 V por primera vez durante el modo de CARGA principal.El programa de control de corrienteampmaticTMemite impulsos de corriente para equilibrar las células individuales dentro de la batería y optimiza el nivel de carga.La carga se debe completar dentro del tiempo de carga mínimo establecido durante el PASO 3 pero, si la batería necesita cargarse más, el programa prolongará el modo de OPTIMIZACIÓN durante un máximo de dos horas.

PASO 9Estado de la carga TEST	LED #6 VERDE	PRUEBA tras la carga: el suministro de corriente a la batería se interrumpe durante 30 minutos* para permitir que el programa determine la capacidad de la batería para retener la carga.* Si la carga comenzó en modo RECUPERACIÓN (LED n.° 3, que indica que la batería está muy descargada) o la prueba de retención de tensión se amplió a 12 horas para comprobar el estado de la batería.La LED #6 (verde) se mantendrá en baterías capaces de sostener un 90% o más del estado de la carga (SOC%), de lo contrario el resultado de la PRUEBA se ajusta más bajo (LED #7, LED #8) en tiempo real de acuerdo con la tensión que se mida en la batería. Consulte la tabla «ADVERTENCIA PRECOZ DE PROBLEMAS CON LA BATERÍA» en la página 2 para asociar la indicación de los LED de PRUEBA al estado de porcentaje de carga estimado (SOC%).Se proporciona más información en la sección «OBSERVACIONES SOBRE LOS RESULTADOS DE LA PRUEBA».
PASO 10MANTENIMIENTO INTELIGENTE OPTIMATE	LED #6 / 7 / 8	CARGA DE MANTENIMIENTO: los LED n.° 6/7/8 se activan en función de la tensión final medida al finalizar el PASO 9.EI CICLO DE CARGA DE MANTENIMIENTO consiste en periodos de carga de 30 minutos seguidos y alternados con periodos de «descanso» de 30 minutos, durante los que no hay corriente de carga.Durante los ciclos de carga de 30 minutos*, solo se suministra corriente si la batería ha perdido carga.*El ciclo de carga se puede extender si se detecta un alto consumo de corriente y continuará hasta que el consumo de corriente se reduzca por debajo de 1A.EI CICLO DE REFRIGERACIÓN DE LA BATERÍA se lleva a cabo si el cargador detecta que la batería de repente ha perdido una cantidad significativa de carga. El programa vuelve al modo de OPTIMIZACIÓN (LED n.° 5) y, a continuación, realiza la prueba de retención de tensión y el ciclo de carga de mantenimiento.Consulte la sección MANTENIMIENTO DE LAS BATERÍAS DE LITIO DURANTE PERIODOS PROLONGADOS.

TUNEImportante!Una batería delitio tiene menoscapacidad deamperios porhora que unabatería estándar.Debe usarsecuando la bateríaestá al menoscargada al 75%.

LED#1bLEDs #6 / 7 / 8

Modo de soporte de la batería TUNE, para el ajuste o el diagnóstico delmotor: Se suministra una tensión fija de 13,6 V, con hasta 8 amperios decorriente disponibles para evitar o ralentizar la carga de la batería.PARA ACTIVAR: Con OptiMate Lithium en modo conectado y en carga enPASO 8 o superior, presione el botón durante 3 segundos hasta que los LED#1b y LED #6, #7 y #8 alumbren a la vez.Indicador LED durante el modo TUNE:LED #6, #7, #8 = el consumo de energía es normal.LED #7 & #8 = el consumo de energía está excediendo de lo que OptiMateLithium puede aportar por si mismo, la batería también está aportandoenergía y se está descargando.LED #8 = ¡CUIDADO! La batería ha bajado del 10% SOC y le quedan 1-2minutos de rendimiento estimado. Si la batería pierde más carga, el modoTUNE será desactivado de forma automática y se reactivará el PASO 4 decARGA (LED#3).PARA DESACTIVAR MANUALMENTE y volver al porgrama de CARGA:Mantenga presionado con el dedo el botón Select. Después de 3 segundos decarga estándar el modo de mantenimiento 24-7 se reactivará.

OBSERVACIONES SOBRE LOS RESULTADOS DE LA PRUEBA:

El voltaje de una batería enfriada es directamente proporcional al porcentaje del estado de la carga (SOC%). Inmediatamente después cargarse, una batería puede mantener brevemente un voltaje más alto, ya que la carga eleva la temperatura de los elementos químicos dentro de la batería. Una batería recuperada de un estado de descarga profunda puede necesitar más tiempo para enfriarse, asentar el voltaje y reflejar su verdadero estado de carga (SOC%).

1. Si el resultado no es n.º 6 verde, desconecte la batería del sistema eléctrico al que alimenta y vuelva a conectar el OptiMate. Si ahora se obtiene un mejor resultado en la prueba, es probable que las pérdidas de potencia se deban en parte a

un problema del sistema eléctrico y no de la propia batería. NOTA: Si se conecta una carga de manera repentina cuando el cargador está conectado, se puede producir una reducción considerable de la tensión de la batería y un empeoramiento del resultado de la prueba.

1. LED DE PRUEBA N.º 8 (rojo) parpadeando: suspensión de la carga. Si ha sucedido durante

a) el reinicio del BMS. La batería ha sufrido daños (cortocircuito interno) o los circuitos conectados no permiten entregar el pulso del BMS a la batería.
b) PASO 3: PRUEBA ANTES DE LA CARGA. El cargador no puede suministrar corriente ya que la temperatura ambiente puede estar fuera del rango de carga seguro para la batería. Consulte la página 2 para conocer la temperatura (°C / °F) y los valores de Ampére (A) correspondientes.
c) PASO 4 Modo de AHORRO: El cargador ha detectado que la batería no acepta la carga de la manera esperada. Inténtelo de nuevo y, si se repiten los resultados, ¡no vuelva a cargarla! Es necesaria una evaluación por parte de un profesional.
d) PASO 9: PRUEBA DESPUÉS DE LA CARGA: la tensión se redujo por debajo de los 12,8 V en los primeros 30 minutos, lo que indica que la batería no puede almacenar la carga y puede que esté dañada. Es necesaria una evaluación por parte de un profesional. Puede obtener más información acerca de los productos de PRUEBA o SUPERVISIÓN de OptiMate en www.optimate1.com.

MANTENIMIENTO DE LAS BATERÍAS DE LITIO DURANTE PERIODOS PROLONGADOS: las baterías LiFeP04 pueden permanecer conectadas a OptiMate Lithium durante cualquier periodo de tiempo, por prolongado que sea. El programa de mantenimiento de OptiMate Lithium es completamente automático, supervisa constantemente la tensión de la batería y únicamente envía corriente cuando detecta que la batería ha perdido carga (posiblemente a través del vehículo conectado, otra red eléctrica o autodescarga). El programa de mantenimiento de OptiMate Lithium garantiza que la batería mantendrá su carga plena, o un nivel muy cercano, sin sobrecargarse en ningún momento.

MODO DE AHORRO DE ENERGÍA «ECO» CUANDO EL CARGADOR ESTÁ CONECTADO AL SUMINISTRO DE CA:

El convertidor de energía pasa al modo ECO cuando el cargador no está conectado a una batería, por lo que el consumo de corriente es muy bajo (inferior a 0.5W), lo que equivale a un consumo de energía de 0.012 kWh al día. Cuando la batería está conectada al cargador, el consumo de energía varía en función de la cantidad de corriente que necesiten la batería y los circuitos del vehículo / electrónicos conectados a la misma. Una vez que se ha cargado la batería y el programa de carga está en el modo de carga de mantenimiento prolongado (para mantener la batería a plena carga), el consumo total de energía estimado es de 0.024 kWh o menos por día. En este caso, siga el siguiente procedimiento de reinicio.

GARANTÍA LIMITADA

TecMate (International) SA, B-3300 Tienen, Bélgica, establece esta garantía limitada en favor del primer propietario que utilice este aparato. Esta garantía limitada no es transferible. TecMate (International) garantiza este aparato durante los tres años siguientes a la fecha de compra por su primer usuario contra las fallos de materiales y de montaje. En este caso y a discreción del fabricante el aparato podrá ser reparado ó reemplazado. La gestión y los costes relativos al transporte del aparato acompañado por una prueba de compra (véase "NOTA") al fabricante ó a uno de sus representantes autorizados serán por cuenta del cliente. Esta garantía limitada se anula en caso de uso ó tratamiento inadecuado, ó de reparación hecha por toda persona o organización otra diferente al fabricante ó uno de sus representantes autorizados. El fabricante no cumple con otra garantía que esta garantía limitada y expresamente excluye toda forma de garantía contra otros daños que los que sufra el aparato por sí mismo.

ESTO CONSTITUYE LA UNICA GARANTÍA LIMITADA VALIDA. EI FABRICANTE NO RECONOCE A QUIENQUIERA EL DERECHO DE EJERCER Ó DE TRANSMITIR NINGUN DERECHO RELATIVO AL PRODUCTO VENDIDO QUE SEA OTRO QUE EL QUE SE DERIVA DE ESTA GARANTÍA LIMITADA EXPRESA. LAS SUS DERECHAS ESTATUTARIAS NO SON AFECTADAS.

NOTA: Véase www.tecmate.com/warranty ó contacte [e-mail]

GARANTÍA en Canadá, EE. UU., América Central y América del Sur:

TecMate North America (Oakville, ON, Canadá), en calidad de subsidiaria en propiedad absoluta de TecMate International, asume la responsabilidad relativa a la garantía del producto en dichas regiones.

Se puede encontrar más información sobre los productos de TecMate en www.tecmate.com.
