MANUALE UTENTE Lithium 10A Optimate

IMPORTANTE: da leggere prima di utilizzare l'apparecchio

INSTRUKTIONER

L'utilizzo di quest'apparecchio non è consentito alle persone (bambini inclusi) con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza e conoscenza, salvo sotto supervisione o a meno che non abbiano avuto istruzioni riguardanti l'uso del apparecchio da parte di persone responsabili della loro sicurezza. I bambini devono essere sorvegliati affinché non giochino con il apparecchio.

AVVERTENZA DI SICUREZZA E NOTE: Le batterie emettono GAS ESPLOSIVI – prevenire fiamme o scintille in prossimità di batterie. Scollegare l'alimentazione CA prima di effettuare o interrompere connessioni con la batteria/CC. L'acido della batteria è altamente corrosivo. Indossare abbigliamento protettivo ed occhiali, ed evitare il contatto. In caso di contatto accidentale, lavare immediatamente con acqua e sapone. Controllare che i poli della batteria non siano allentati. Se così fosse, rivolgersi ad un esperto per sistemari. Se i poli della batteria sono corrosi, pulirli con una spazzola di rame; se sono unti oppure sporchi, pulirli con uno straccio inumidito con detergente. Utilizzare il caricabatterie soltanto se i poli e i connettori di ingresso e di uscita sono in buona condizione e non danneggiati. Se il cavo di ingresso è danneggiato, è essenziale farlo sostituire immediatamente dal produttore, dal riparatore autorizzato o da un'officina qualificata, per evitare pericoli. Proteggere il caricabatterie da acido, fumi acidi e umidità sia durante l'uso che nell'immagazzinamento. I danni derivanti da corrosione, ossidazione o cortocircuiti elettrici interni non sono coperti dalla garanzia. Distanziare il caricabatterie dalla batteria durante la carica per evitare la contaminazione o l'esposizione all'acido o ai vapori acidi. Se lo si utilizza nell'orientamento orizzontale, collocare il caricabatterie su una superficie dura e piana, ma NON su plastica, tessuto o cuoio. Utilizzare i fori di fissaggio forniti nella base dell'involucro per collegare il caricabatterie a qualunque superficie verticale pratica e comoda.

ESPOSIZIONE AI LIQUIDI: Questo caricabatterie è destinato a sopportare l'esposizione ai liquidi rovesciati o spruzzati accidentalmente sull'involucro dall'alto, o a una leggera pioggia. L'esposizione prolungata alla pioggia è sconsigliata e si otterrà una maggiore durata riducendo al minimo tale esposizione. Un guasto del caricabatterie dovuto all'ossidazione derivante dalla penetrazione eventuale di liquido nei componenti elettronici, nei connettori o nelle spine non è coperto da garanzia.

CONNESSIONE DEL CARICABATTERIE ALLA BATTERIA

1. Scollegare l'alimentazione CA prima di effettuare o di eliminare delle connessioni alla batteria/CC.
2. Se si carica la batteria del veicolo con i morsetti della batteria, prima di effettuare le connessioni verificare che i morsetti della batteria possano essere posizionati in modo sicuro e protetto, distanti da cavi e tubi metallici circostanti o dal telaio. Effettuare le connessioni procedendo come segue: per prima cosa, collegare il terminale della batteria non collegato al telaio (solitamente positivo), quindi collegare l'altro morsetto della batteria (solitamente negativo) al telaio, mantenendo le distanze dalla batteria e dalla linea del combustibile. Scollegare sempre nella sequenza contraria.
3. Quando si carica una batteria smontata dal veicolo utilizzando i morsetti della batteria, posizionare quest'ultima in una zona ben ventilata. Collegare il caricabatterie alla batteria: morsetto ROSSO a terminale POSITIVO (POS, P o +) e morsetto NERO a terminale NEGATIVO (NEG, N o -). Verificare che le connessioni siano salde e sicure. Un buon contatto è fondamentale.
4. Se la batteria è molto scarica, rimuoverla dal veicolo e ispezionarla prima di collegare il caricabatterie per effettuare un tentativo di recupero. Effettuare un'ispezione visiva della batteria per rilevare la presenza di eventuali difetti meccanici, quali una scatola curvata o incrinata, oppure segni di perdite di elettroliti. Qualora vengano rilevati difetti meccanici, non cercare di ricaricare la batteria, ma sottoporla a una verifica da parte di esperti.

ESECUZIONE DELLA CARICA

TEMPO DI CARICA : Per batterie da 2,5 Ah a 10 Ah: da 60 a 120 minuti prima di passare al test di ritenzione della tensione. Per batterie superiori a 10 Ah: circa il 20% del valore Ah della batteria, quindi una batteria da 50 Ah non dovrebbe richiedere più di 10 ore prima che possa passare al test di mantenimento della tensione.

safeTº - Il programma safeTº limita la corrente di carica se la temperatura misurata su OptiMate Lithium è inferiore a 0 °C o superiore a 45 °C. Se la temperatura inizialmente era inferiore a 0 °C, la corrente di carica viene limitata solo per la prima ora, dopodiché la batteria dovrebbe aumentare la propria temperatura interna entro la normale fascia di temperatura. Il caricabatterie non può erogare corrente se la temperatura ambiente può essere al di fuori dell'intervallo di carica sicuro per la batteria. Vedere pagina 2 per la temperatura (° C / ° F) e i corrispondenti valori di Ampère (A).

BATTERIE COMPLETAMENTE SCARICHE: Dedicare un'attenzione particolare alla seguente batteria A LiFePO4 lasciata molto scarica per un periodo prolungato; può sviluppare danni permanenti a una o più celle. Questo tipo di batterie può riscaldarsi eccessivamente durante la carica. Durante la modalità di RICUPERORICUPERO il programma limita la corrente di carica se la tensione è inferiore a 12,8 V e il programma ampmatic™ dovrebbe rilevare danni evidenti alle celle e sospendere automaticamente la carica; tuttavia, maggiore è il conteggio delle celle in parallelo più è difficile rilevare una cella difettosa, ad es. Controllare SEMPRE la temperatura della batteria durante la prima ora e successivamente ogni ora. Se in qualunque momento la batteria è troppo calda per toccarla o si osservano segni insoliti, STACCARE IMMEDIATAMENTE IL CARICABATTERIE.

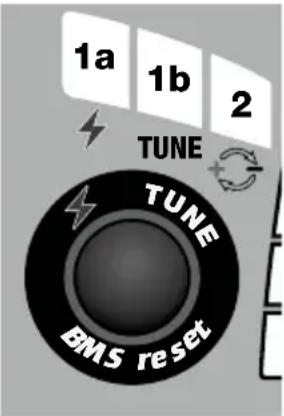

FASE 1Collegare alla batteriaProtezione		MODALITÀ SELEZIONABILI:Carica una batteria - LED #1a - è il modo predefinito dopo l'accensione.TUNE (Modalità di supporto batteria) - LED #1b - fornisce una tensione stabile di 13,6V alla batteria della moto da 8A di corrente, per evitare che la batteria perda carica durante la diagnosi/risoluzione dei problemi e/o quando il circuito del veicolo viene fatto funzionare senza il motore acceso.La modalità di supporto batteria può essere attivata durante la modalità di CARICA, se il caricabatterie ha determinato che la batteria ha raggiunto circa il 75% dello stato di carica (PASSO 8) ed è ora in grado di supportare l'elevato assorbimento di corrente aggiuntivo o intermittente che può verificarsi durante la diagnosi/risoluzione dei problemi. Vedere pagina 38.PROTEZIONE CONTRO L'INVERSIONE DI POLARITÀ DEL LED 2: si accende quando i collegamenti della batteria non sono stati effettuati correttamente. Il caricabatterie è dotato di protezione elettronica, pertanto non può subire danni. L'uscita resta disabilitata fino alla correzione dell'errore di collegamento.
RESETBMS	ATTIVAZIONE CARICAMANUALEAVVERTENZA: prima e dopo l'ATTIVAZIONEDELLA CARICA MANUALE monitorare la temperatura della batteria. Se in qualsiasi momento la batteria è calda al tutto o si notano segni insoliti, SCOLLEGAREIMMEDIATAMENTE IL CARICABATTERIE.	ATTIVAZIONE AUTOMATICA: La modalità di CARICA si attiva automaticamente e il LED #1a si illumina se la tensione della batteria collegata è di almeno 0,5 Volt. Il programma procede direttamente al PASSO FASE 2 e 3.ATTIVAZIONE MANUALE: può essere richiesta per batterie con sistema di gestione delle batterie integrato (BMS) che protegge dalla scarica profonda.Premere il pulsante. Il LED n. 3 lampeggia una volta al secondo quando viene erogato uno speciale impulso di ripristino BMS. Quando OptiMate Lithium rileva che il BMS della batteria si è ripristinato, il LED n. 3 si accende completamente, gli impulsi di ripristino si interromperanno automaticamente e il programma proseguirà con il FASE 5. Rimuovere il dito dal pulsante.BMS non si ripristina / il LED n. 3 si accende brevemente e poi si spegne: una batteria completamente scarica potrebbe non mantenere una tensione sufficiente per alimentare il proprio sistema BMS.Posizionare e tenere premuto il dito sul pulsante di ripristino BMS per 10 o più secondi fino a quando il LED n. 3 si accende completamente. Il programma ora prosegue con il FASE 4.Errore! Il LED n. 8 lampeggia / lampeggia: 1) La batteria è collegata con polarità inversa. Correggi i collegamenti e riprova. 2) Il circuito del veicolo alimentato dalla batteria impedisce l'erogazione dell'impulso. Scollegare la batteria dal veicolo e riprovare. 3) Il BMS della batteria o la batteria stessa potrebbero aver subito danni. Far valutare professionalmente la batteria. 4) Il caricabatterie non può erogare corrente se la temperatura ambiente può essere al di fuori dell'intervallo di carica sicuro per la batteria. Vedere pagina 2 per la temperatura (°C / °F) e i corrispondenti valori di Ampére (A).
FASE 2 & 3 Verifica del SOC della batteria	FASE 2TEST prima della caricaFASE 3Controllodella temperatura	Immediatamente dopo il collegamento ad una batteria può verificarsi un ritardo di 1-2 secondi prima che la carica progredisca, durante il quale: Lo stato di carica della batteria viene misurato al fine di determinare il fabbisogno di carica e la durata della verifica dello stato di salute durante la FASE 9. Una batteria scarica sarà testata per 12 ore.safeT°: Viene rilevata la temperatura ambiente per determinare i parametri di tensione di carica. Il caricabatterie non può erogare corrente se la temperatura ambiente può essere al di fuori dell'intervallo di carica sicuro per la batteria. Vedere pagina 2 per la temperatura (°C / °F) e i corrispondenti valori di Ampére (A).
FASE 4,5 & 6RECUPEROStato di ricarica:Inferiore al 50%	LED #3 : ROSSOTempo per risparmiare una batteriaFASE 4Al di sotto di 8,8VFASE 5Da 8,8V a 13,1VDopo un ripristino BMSFASE 6TEST danni alle celle	La modalità SAVE della batteria si attiva se lo stato di carica della batteria è al di sotto del 50% OPPURE la tensione è compresa tra 0,5 e 13,1 Volt.IMPORTANTE: se si attiva questa modalità leggere la sezioneBATTERIE COMPLETAMENTE SCARICHENella pagina precedente.Una batteria molto scarica dovrebbe passare alla FASE 7 entro 4 ore, a meno che non sia stato rilevato un danno, la ricarica sarà sospesa e il TEST LED #8 (rosso) lampeggerà rapidamente, indicando che la batteria potrebbe aver subito danni permanenti o che è necessaria l'asistenza da parte di un tecnico professionista.RECUPERO A BASSISSIMA TENSIONE :la corrente inizia a 600 mA e aumenta a 1,25 A a seconda del progresso della carica. Se la tensione non aumenta oltre gli 8,8 V entro 2 ore, la carica viene sospesa e il LED DI TEST 8 (rosso) lampeggia, a indicare che la batteria potrebbe aver subito un danno permanente o che è necessaria una valutazione professionale.RECUPERO A BASSA TENSIONE :la corrente massima è impostata su 2,5A*. L'assorbimento della carica della batteria viene controllato per il comportamento anomalo.* La corrente di carica viene aumentata a 6 A dopo un ripristino BMS.Una batteria completamente scarica che potrebbe non mantenere una tensione sufficiente per alimentare il proprio sistema BMS riceverà automaticamente impulsi di ripristino BMS ripetuti durante la modalità SAVE in modo che la carica possa continuare. Se la carica non è continuata, utilizzare la modalità ATTIVAZIONE CARICA MANUALE descritta al FASE 1.TESTING (2 min) - La capacità della batteria di trattenere la carica è monitorata. Una batteria LiFePO4 in buona salute passerà alla FASE 7, altrimenti la ricarica sarà sospesa e il TEST LED #8 (rosso) lampeggerà rapidamente, indicando che la batteria potrebbe aver subito danni permanenti o che è necessaria l'asistenza da parte di un tecnico professionista.
FASE 7CARICAStato di ricarica:50% - 75%	LED #4 : BLU	Il programma di RICARICAampmaticTMstabilisce automaticamente il livello più efficiente di corrente di carica per la batteria collegata in base al suo stato di carica, allo stato di funzionamento e alla capacità di conservazione dell'elettricità (Ah). La corrente erogata può variare da 2,5A a 9,5A . Per le batterie con capacità inferiore a 10 Ah, la corrente di carica viene regolata automaticamente a un livello inferiore a una media pari alla capacità Ah della batteria;ad esempio, una batteria da 2,5 Ah/2.500 mAh riceve una media di 2,5 A.NOTA:per motivi di sicurezza, il limite di tempo di carica totale è di 24 ore per le modalità FASE 7.
FASE 8OTTIMIZ- ZAZIONEBilancia- mento delle celleStato di ricarica:75% - 100%	LED #5 : BLU	Questa ultima modalità di ricarica inizia quando la tensione raggiunge i 14,4V per la prima volta durante la modalità di CARICA principale BULK.Il programma di controllo di correnteampmaticTMtrasmette impulsi di corrente per equalizzare le celle individuali all'interno della batteria e ottimizzare il livello di carica.La carica dovrebbe essere completata entro il tempo di carica minimo impostato durante la FASE 3, ma se la batteria richiede un ulteriore caricamento, il programma estenderà il modo di OTTIMIZZAZIONE della carica a un massimo di 2 ore.
FASE 9TEST dopola carica	LED #6 VERDE	TEST dopo la carica: l'erogazione della corrente alla batteria viene interrotta per 30 minuti* per consentire al programma di determinare la capacità della batteria di mantenere la carica.* SE la carica inizia in modalità RECUPERO (LED 3, a indicare una batteria completamente scarica) o la prova di ritenzione della tensione viene prolungata a 12 ore per verificare lo stato di salute della batteria.Il LED #6 (verde) rimarrà acceso per le batterie in grado di mantenere uno stato di ricarica del 90% o superiore (SOC%), altrimenti il risultato del TEST viene regolato ad un livello inferiore (LED #7, LED #8) in tempo reale in base alla tensione misurata della batteria. Consultare la tabella “SEGNALAZIONE TEMPESTIVA DEI PROBLEMI DELLA BATTERIA” a pag. 2 per abbinare l'indicazione del LED DI TEST a uno stato di percentuale di carica (SOC%) stimato.Maggiori informazioni sono fornite nella sezione “NOTE SUI RISULTATI DEL TEST”.
FASE 10MANUTEN-ZIONEOPTIMATEsmart	LED #6 / 7 / 8	CARICA DI MANTENIMENTO: LED 6/7/8 in base alla tensione finale misurata al termine della FASE 9.Il CICLO DI CARICA DI MANTENIMENTO consiste in periodi di carica di 30 minuti seguiti da e alternati con periodi di “riposo” di 30 minuti, durante i quali non vi è corrente di carica.Durante i cicli di carica di 30 minuti* la corrente viene erogata solo se la batteria ha perso carica.* Il ciclo di carica può essere esteso se viene rilevato un assorbimento di corrente elevato e continuerà fino a quando l'assorbimento di corrente non si riduce al di sotto di 1A.Il CICLO DI RIPRISTINO DELLA BATTERIA viene eseguito se il caricabatterie rileva che la batteria improvvisamente ha perso una parte significativa della carica. Il programma torna alla modalità OTTIMIZZAZIONE (LED 5), quindi passa alla prova di ritenzione della tensione e al ciclo di carica di mantenimento.Leggere la sezione MANTENIMENTO DELLA BATTERIA AL LITIO PER PERIODI PROLUNGATI.

TUNE	LED #1b	Modalità di supporto batteria TUNE, per la messa a punto o la diagnosi del motore:Viene erogata una tensione fissa di 13,6V, con un massimo di 8 ampere di corrente disponibile al fine di prevenire o rallentare lo scaricamento della batteria.PER ATTIVARE:Con OptiMate Lithium collegato e in modalità ricarica in FASE 8 o superiore, premere il pulsante per 3 secondi fino a quando i LED #1b e i LED #6, #7 e #8 si illuminano insieme.Indicazione a LED durante la modalità TUNE:LED #6, #7, #8 = l'assorbimento della corrente è normale.LED #7 & #8 = l'assorbimento della corrente è superiore a quello che OptiMate Lithium è in grado di fornire da solo; la batteria fornisce anche alimentazione e lo scaricamento.LED #8 = ATTENZIONE! Lo stato di carica della batteria è sceso al 10% di SOC, con un supporto stimato di 1-2 minuti di supporto rimanente. Se la batteria si scarica ulteriormente, la modalità TUNE si disattiva automaticamente e si riattiva la FASE di RICARICA 4 (LED#3).PER DISATTIVARE MANUALMENTE e tornare al programma RICARICA:Posizionare e tenere premuto il pulsante di selezione. Dopo 3 secondi riprenderà la ricarica standard e la manutenzione 24/24.
Importante!Una batteria al litio ha una capacità di ampere/ora inferiore a quella di una batteria standard.Utilizzare solo quando la batteria è carica al 75% o a una percentuale superiore.
	LED's #6 / 7 / 8

NOTE SUI RISULTATI DEL TEST:

La tensione di una batteria raffreddata è direttamente proporzionale al suo stato di carica percentuale (SOC%). Immediatamente dopo la ricarica, una batteria può mantenere per breve tempo una tensione superiore, poiché la ricarica aumenta la temperatura degli elementi chimici presenti all'interno della batteria. Una batteria molto scarica può richiedere più tempo per raffreddarsi e per stabilizzare la tensione e riflettere il suo vero stato di carica (SOC%).

1. Per risultati di test diversi dal LED verde #6, scollegare la batteria dal sistema elettrico e ricollegare OptiMate. Se questa

volta si ottiene un risultato di test migliore, ciò suggerisce che le perdite di potenza sono parzialmente dovute a un problema elettrico nel sistema elettrico e non nella batteria. NOTA: Anche un consumo improvviso che viene attivato mentre il caricabatterie è collegato può far scendere notevolmente la tensione della batteria e peggiorare il risultato del test.

1. LED DI TEST #8 (rosso) lampeggiante: la carica è sospesa. Se avviene durante

a) il reset del BMS: La batteria ha subito danni (corto circuito interno) o il circuito connesso impedisce che l'impulso BMS venga inviato alla batteria.
b) FASE 3 - TEST PRIMA DELLA CARICA - Il caricabatterie non può erogare corrente se la temperatura ambiente può essere al di fuori dell'intervallo di carica sicuro per la batteria. Vedere pagina 2 per la temperatura (° C / ° F) e i corrispondenti valori di Ampére (A).
c) FASE 4 modalità di RECUPERO: Il caricabatterie ha rilevato che la batteria non si sta caricando come previsto. Riprovare ancora una volta e se il risultato si ripete, non caricare più! Si richiede una valutazione professionale.
d) FASE 9: TEST DOPO LA CARICA - La tensione si riduce sotto i 12,8 V entro i primi 30 minuti, a indicare che la batteria non è in grado di mantenere la carica e può essere danneggiata. Si richiede una valutazione professionale. Ulteriori informazioni sui prodotti OptiMate per TEST o MONITORAGGIO sono disponibili su www.optimate1.com.

MANTENIMENTO DELLA BATTERIA AL LITIO PER PERIODI PROLUNGATI: Una batteria LiFePO4 può rimanere collegata a OptiMate Lithium per periodi di tempo prolungati. Il programma di mantenimento OptiMate Lithium è totalmente automatico, monitora in maniera continua la tensione della batteria ed eroga corrente solo se rileva che la batteria ha perso carica (magari a causa di un veicolo collegato, di un altro circuito o di scarica naturale). Il programma di mantenimento OptiMate Lithium si assicura che la batteria rimanga completamente o quasi completamente carica, ma mai in sovraccarico.

MODO ECOLOGICO DI RISPARMIO ENERGETICO QUANDO IL CARICABATTERIE È COLLEGATO ALLA RETE CA:

Il convertitore di alimentazione passa in modo ECO quando il caricabatterie non è collegato ad alcuna batteria e consente un assorbimento di alimentazione molto limitato, inferiore a 0,5 W, pari a un consumo energetico di 0,012 kWh al giorno. Quando una batteria viene collegata al caricabatterie, il consumo energetico dipende dalla domanda di corrente elettrica della batteria e della circuiteria elettronica/del veicolo connessa. Dopo aver caricato la batteria e una volta portato il programma di carica in modo di carica di mantenimento a lungo termine (per mantenere la batteria carica al 100%), si stima che il consumo energetico totale sarà pari o inferiore a 0,024 kWh al giorno.

GARANZIA LIMITATA

TecMate (International) S.A., B-3300 Tienen, Belgio riconosce questa garanzia limitata agli acquirenti originali al dettaglio di questo strumento. Questa garanzia limitata non e' trasferibile. TecMate (International) garantische il carica per tre anni dalla data di acquisto al dettaglio contro difetti di materiale o di manodopera. Se tali difetti fossero riscontrati lo strumento verra' riparato o sostituito a discrezione dell'Azienda. Sara' obbligo dell'acquirente rispedire lo strumento, a proprie spese e cura, con il tagliando di acquisto (vede "NOTA"), al produttore o al distributore autorizzato. Questa garanzia limitata e' nulla se il prodotto e' maltrattato o usate male, soggetto ad incuria nel maneggiamento, o riparato da chiunque esclusi il produttore o il distributore autorizzato. Il produttore non riconosse altre garanzie se non questa limitata garanzia ed esclude espressamente ogni implicata garanzia che includa garanzie per conseguenti danneggiamenti.

QUESTA È LA SOLA ED ESPRESSAMENTE LIMITATA GARANZIA E L'AZIENDA PRODUTTRICE NE ASSUME NE AUTORIZZA ALCUNO AD ASSUMERE O FARE ALTRE CONCESSIONI CHE RIGUARDINO IL PRODUTTORE, DIVERSAMENTE DA QUESTA. I VOSTRI DIRITTI STATUTARI NON SONO COMMOVENTI.

NOTA: Vede www.tecmate.com/warranty o contattate [e-mail]

AUTOMATISK DIAGNOSTIKLADDARE FÖR 12,8V LiFeP04 batterier UPP till 120Ah FÄR INTE ANVÄNDAS FÖR NiCd-, NiMH-, andra Li-Ion-batterier ELLER FÖR ICKE UPPLADDNINGSBARA BATTERIER.

SÄKERHETSVARNING OCH SÄKERHETSINFORMATION:
