| Tipo di prodotto | Caricabatterie DC-DC automatico |
| Marca | Optimate |
| Modello | DC (DC-DC) |
| Tensione di ingresso (sorgente) | 12 V - 16 V CC (batteria sorgente o adattatore di rete 15 V 3 A) |
| Tensione di uscita (bersaglio) | 12 V per batterie al piombo-acido; 12,8 V / 13,2 V per batterie LiFePO₄ |
| Corrente di carica massima | 2 A (limitata a 1 A se tensione sorgente < 12 V) |
| Tipi di batterie compatibili | Piombo-acido (AGM, GEL, STD) 12 V; Litio ferro fosfato (LiFePO₄) 12,8 V / 13,2 V |
| Protezione | Inversione di polarità, cortocircuito (fusibile 15 A in linea), scintille, surriscaldamento |
| Indicatori LED | 6 LED: alimentazione (n°1), polarità invertita (n°2), recupero (n°3), carica (n°4), batteria pronta (n°5), batteria scarica / manutenzione (n°6) |
| Funzioni principali | Recupero di batterie profondamente scariche, carica 2 A, assorbimento a impulsi, test di ritenzione di tensione, manutenzione automatica (24/7) |
| Sequenza di carica | Recupero (200 mA/impulsi) → Carica (2 A fino a 14,2-14,5 V) → Assorbimento (impulsi) → Manutenzione (14,2-14,4 V) |
| Alimentazione di ingresso | CC 12 V (batteria o adattatore di rete 15 V) |
| Consumo della batteria sorgente | Circa 0,3 Ah al giorno per 10 mA di carica sulla batteria bersaglio |
| Tempo di carica tipico | Circa 5 ore per una batteria da 10 Ah (buono stato) |
| Temperatura di funzionamento | Solo interno; evitare gelo, pioggia, neve |
| Sicurezza | Non caricare batteria congelata, non fumare, evitare scintille, usare in luogo ventilato |
| Manutenzione | Controllare i collegamenti ogni 2 settimane; pulire i terminali corrosi con spazzola di rame; controllare il livello dell'elettrolito (batterie con tappi) |
| Garanzia | 3 anni (difetti di componenti o assemblaggio) |
| Accessori forniti | Pinze a coccodrillo, capicorda ad occhiello con cappuccio stagno, cavo di ingresso con fusibile |
| Informazioni generali | Prodotto da TecMate International SA (Belgio). Marchio registrato. www.tecmate.com |
Domande frequenti - DC Optimate
Domande degli utenti su DC Optimate
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Caricabatterie in formato PDF gratuitamente! Trova il tuo manuale DC - Optimate e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. DC del marchio Optimate.
MANUALE UTENTE DC Optimate
IMPORTANTE: da leggere prima di utilizzare l'apparecchio
INSTRUKTIONER
L'utilizzo di questo apparecchio non è consentito a bambini di età superiore agli 8 anni e a persone con ridotte capacità fisiche, sensoriali o mentali o con esperienza e conoscenza inadeguate, salvo sotto sorveglianza o a meno che non abbiano ricevuto istruzioni riguardanti l'utilizzo dell'apparecchio in modo sicuro e abbiano consapevolezza dei potenziali pericoli derivanti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere effettuate da bambini senza la supervisione di un adulto.
AVVERTENZE e NOTE DI SICUREZZA: Le batterie emettono GAS ESPLOSIVI – evitare di produrre fiamme o scintille vicino alle batterie. Scollegare l'alimentazione CC prima di effettuare o interrompere connessioni con la batteria/CC. L'acido della batteria è altamente corrosivo. Indossare indumenti e occhiali di protezione ed evitare il contatto diretto. In caso di contatto accidentale, lavarsi immediatamente con acqua e sapone. Verificare che i poli non siano allentati; in caso contrario portare la batteria da un professionista. Qualora i poli fossero corrosi, pulirli con uno spazzolino a fili di rame; rimuovere il grasso e lo sporco con un panno inumidito con detergente. Azionare il caricatore solo se i conduttori in uscita e in entrata e i connettori sono in buone condizioni e non presentano danni. Qualora il cavo di alimentazione fosse danneggiato, è essenziale farlo sostituire immediatamente dal fabbricante, da un suo agente di servizio autorizzato o da un'officina qualificata, onde evitare possibili pericoli. Proteggere il caricatore da acidi e vapori acidi e dall'umidità sia durante l'uso sia al momento di riporlo. I danni dovuti alla corrosione, ossidazione o corto circuito dei circuiti elettrici interno non sono coperti da garanzia. Distanziare il caricatore dalla batteria durante la carica per evitare la contaminazione o esposizione agli acidi e vapori acidi. Se utilizzato in posizione orizzontale, posizionare il caricatore su una superfici dura e piatta, ma NON su plastica, tessuto o pelle. Servirsi degli appositi fori praticati nella base di appoggio per attaccare il caricatore a una solida e adatta superficie verticale.
ESPOSIZIONE AI LIQUIDI: Se sistemato in posizione orizzontale su una superficie piatta, questo caricatore è progettato in modo da prevenire danni al circuito elettrico in caso di esposizione a liquidi versati o spruzzati accidentalmente dall'alto. I guasti del caricatore in seguito a ossidazione del pannello di controllo elettronico dovuta a un'eventuale penetrazione di liquido nei componenti elettronici non sono coperti da garanzia. I connettori o le prese non vanno mai esposti alla pioggia o alla neve.
COLLEGAMENTI: INGRESSO: Set di morsetti della batteria con fusibile incluso. USCITA: sono disponibili 2 set di collegamenti intercambiabili, uno a morsetti fornito con il caricatore per caricare la batteria fuori dal veicolo, l'altro in opzione con occhielli in metallo per la connessione permanente ai poli, e un tappo a tenuta stagna richiudibile sul connettore di collegamento al caricatore. Questo set permette un facile e sicuro collegamento del caricatore per la mantenimento della batteria senza rimozione dal veicolo. Il tappo a tenuta stagna richiudibile è progettato per proteggere il connettore dalla sporcizia e dall'umidità quando il caricatore non è collegato. Consultare un professionista per il collegamento degli occhielli metallici ai poli. Assicurare il connettore al tappo a tenuta stagna per evitare che possa interferire con parti semoventi del veicolo o che il cavo sia pizzicato o danneggiato da bordi taglienti. Il fusibile in linea nel set di collegamento a occhielli protegge la batteria da cortocircuiti accidentali fra i conduttori positivo e negativo. Sostituire i fusibili bruciati solo con fusibili nuovi similari da 15A.
CONNESSIONE DEL CARICABATTERIE ALLA BATTERIA
- Scollegare la BATTERIA DI ALIMENTAZIONE prima di effettuare o di eliminare delle connessioni alla batteria/CC sotto carica.
- Se si carica la batteria del veicolo con i morsetti della batteria, prima di effettuare le connessioni verificare che i morsetti della batteria possano essere posizionati in modo sicuro e protetto, distanti da cavi e tubi metallici circostanti o dal telaio. Eseguire le connessioni procedendo come segue: collegare innanzitutto il terminale della batteria non collegato al telaio (solitamente positivo), quindi collegare l'altro morsetto della batteria (solitamente negativo) al telaio, mantenendo le distanze dalla batteria e dalla linea del combustibile. Scollegare sempre nella sequenza contraria.
- Quando si carica una batteria smontata dal veicolo utilizzando i morsetti della batteria, posizionare quest'ultima in una zona ben ventilata. Collegare il caricabatterie alla batteria: morsetto ROSSO a terminale POSITIVO (POS, P o +) e morsetto NERO a terminale NEGATIVO (NEG, N o -). Verificare che le connessioni siano salde e sicure. Un buon contatto è fondamentale.
- Se la batteria è molto scarica (e probabilmente solfatizzata), rimuoverla dal veicolo e ispezionarla prima di collegare il caricabatterie per effettuare un tentativo di recupero. Effettuare un'ispezione visiva della batteria per rilevare la presenza di eventuali difetti meccanici, quali una scatola curvata o incrinata, oppure segni di perdite di elettroliti. Se la batteria presenta tappi per riempimento e le placche nelle celle sono visibili dall'esterno, esaminare attentamente la batteria per cercare di stabilire se alcune celle hanno un aspetto diverso dalle altre (ad esempio, se presentano del materiale bianco tra le placche o se le placche sono in contatto tra loro). Qualora vengano rilevati difetti meccanici, non cercare di ricaricare le batterie, ma sottoporle a una verifica da parte di esperti.
- Se la batteria è nuova, prima di procedere alla connessione del caricabatterie, leggere attentamente le istruzioni di sicurezza e di funzionamento del produttore della batteria. Ove necessario, attenersi scrupolosamente alle istruzioni di riempimento di acido.
USARE OPTIMATE CC-CC: ESECUZIONE DELLA CARICA
Batteria DI ALIMENTAZIONE / Alimentazione: da 12 V a 16 V CC 2,7 A max. / BATTERIA 12V carica O ALIMENTAZIONE 15V 3A CC stabile. Batteria BERSAGLIO (batteria da ricaricare): Batteria piombo-acido 12V AGM, GEL o STD o 12,8V/13,2 V LFP al litio (LiFePO4).
BATTERIA DI ALIMENTAZIONE: La capacità della batteria di alimentazione (in Ah) dovrebbe essere minimo 1,5 volte superiore alla batteria da caricare. Ad esempio, per ricaricare una batteria scarica da 10 Ah, è necessaria una batteria di alimentazione da 15 Ah o superiore. La BATTERIA DI ALIMENTAZIONE da 12 V dovrebbe essere tarata idealmente per l'uso a ciclo profondo.
CONSUMO DI ENERGIA DELLA BATTERIA DI ALIMENTAZIONE DURANTE IL MANTENIMENTO DELLA BATTERIA DEL VEICOLO: Il consumo di energia dipende dalla domanda di corrente del veicolo/circuito elettronico alla batteria
BERSAGLIO da mantenere. Come semplice riferimento: per ogni 10 mA di consumo di corrente da parte del veicolo/circuito collegato, si avrà un consumo della batteria di alimentazione di 0,30 Ah al giorno (24 ore). Ad esempio, se il consumo di corrente dalla batteria del veicolo è di 10 mA, la batteria di alimentazione avrà una capacità minima di 90 giorni. 0,3 Ah x 90 = 27 Ah.
TEMPO DI CARICA: Il tempo richiesto dal OptiMate™ DC-DC 12V 2A per completare la carica di una batteria non particolarmente scarica è uguale alla capacita' di amperora (Ah) della batteria. Così, per una batteria di 10Ah dovrebbero occorrere circa 5 ore per l'accensione del LED n. 5 che indica che la 'BATTERIA È PRONTA'. Le batterie estremamente scariche possono invece necessitare di un tempo significativamente più lungo


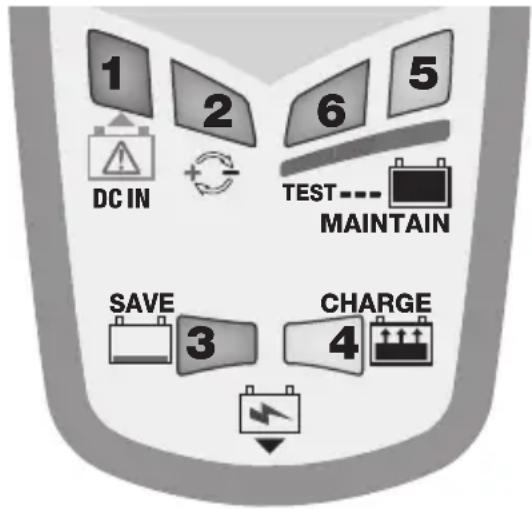

LED n. 1 - Alimentazione: CC IN/Batteria d'alimentazione
LED n. 2 - Polarità inversa (Batteria TARGET)
LED n. 3 - RECUPERO (e ripristino del BMS)
LED n. 4 - RICARICA (e ripristino BMS)
LED n. 5 - BATTERIA PRONTA/RICARICA DI MANTENIMENTO 24-7
LED n. 6 - BATTERIA SCARICA/RICARICA DI MANTENIMENTO 24-7
LED n. 1 - Livello e stabilità della tensione della batteria DI ALIMENTAZIONE - Quando il LED N. 1 lampeggia, il circuito di ricarica secondaria rimane spento, mentre il circuito di protezione primaria assicura che la tensione di ALIMENTAZIONE si mantenga stabile sopra 11 V e sotto 16 V.
ALL'AVVIO: II LED n. 1 lampeggia per 5 secondi, poi si spegne - La tensione DI ALIMENTAZIONE è stabile e superiore a 12 V. Il circuito di ricarica secondaria si accende, pronto a ricaricare la batteria TARGET. Vedere la SEQUENZA DI AVVIO di seguito.
LED n. 1 lampeggiante in modo continuo o intermittente - ALL'AVVIO: tensione di alimentazione instabile/fluttuante al di sotto della tensione minima di avvio di 11 V o crescente al di sopra di 16 V.
DURANTE LA RICARICA: La tensione della batteria DI ALIMENTAZIONE scende al di sotto di 10,5 V (ad esempio durante l'avviamento del veicolo; se L'ALIMENTAZIONE è una batteria di avviamento di un veicolo). La ricarica riprenderà se la tensione si sarà stabilizzata tra 11 V e 16 V.
LED n. 1 completamente acceso dopo la fase di avvio/durante la ricarica - Avverte che la tensione della batteria DI ALIMENTAZIONE è inferiore a 12 V. La ricarica e la carica di mantenimento della batteria TARGET proseguono fino a quando la tensione DI ALIMENTAZIONE non scende al di sotto di 10,5 V. Al fine di preservare la tensione di ricarica della batteria DI ALIMENTAZIONE alla batteria TARGET in questa fase verrà erogata una carica pari a 1 A.
NOTA BENE: OptiMate DC-DC non potrà accendersi se la tensione della batteria DI ALIMENTAZIONE è inferiore a 9 V. Nessun LED indicherà ciò.
SEQUENZA DI AVVIO: Dopo aver effettuato il collegamento a una batteria DI ALIMENTAZIONE A 12 V carica/ALIMENTAZIONE CC (adattatore CC con una potenza minima nominale di 15 V 3 A) il LED n. 1 lampeggerà (on/off) per 5 secondi e poi si spegnerà. I LED n. 3, 4, 5 e 6 lampeggeranno due volte confermando che il circuito di ricarica secondaria è stato avviato, seguiti dai soli LED n. 3 e n. 4 che continueranno a lampeggiare lentamente per un minuto, pronti per la ricarica e la carica di mantenimento della batteria TARGET, OPPURE per ripristinare il Sistema di gestione di una batteria al litio (LiFePO4) con protezione dallo scaricamento completo integrata. La ricarica inizia quando uno dei LED n. 3 o n. 4 si accende da solo. Si veda la descrizione relativa al LED qui sotto.
RIAVVIO: Se una batteria non viene collegata entro 1 minuto dall'AVVIO, il caricabatterie si spegne completamente. Il caricabatterie si riattiva se collegato a una batteria TARGET da 10 V o più OPPURE per ripristinare il caricabatterie OPPURE riattivare l'impulso di ripristino del BMS per le batterie al litio: 1) scollegare dalla batteria DI ALIMENTAZIONE 2) collegare alla batteria TARGET 3) ricollegare alla BATTERIA DI ALIMENTAZIONE o all'alimentazione CC.
ERRORE - Solo per le batterie al litio - I reset del BMS non ha esito positivo: 1) Un sistema avanzato di gestione della batteria che include la protezione termica impedisce il funzionamento se la temperatura della batteria scende al di sotto dell'intervallo di temperatura operativa sicura raccomandato dal produttore. Controllare le specifiche del produttore della batteria. 2) La batteria è collegata con polarità inversa.
Correggere i collegamenti e riprovare. 3) Il circuito collegato alla batteria impedisce l'invio dell'impulso. Scollegare o spegnere il circuito e riprovare. 4) Il BMS della batteria può aver subito danni. Rivolgersi a un esperto per avere una valutazione.
LED N. 2 Indica la polarità inversa, collegamenti errati. Correggere per attivare l'uscita.
LED N. 3 RECUPERO si illumina se la batteria è estremamente scarica (completamente scarica o solfatata),
3.1 RECUPERO A TENSIONE BASSA - (da 2 V) a 8,8 V (LED n. 3 con luce fissa su) : La corrente è limitata a 200 mA per permettere alla batteria di recuperare gradualmente fino a un livello di tensione sicuro pari a 8,8 V. Le batterie in grado di sopportare una corrente di carica da 0,2 A passano al recupero AD IMPULSI.
3.2 Recupero AD IMPULSI - ultimi 15 minuti - LED 3 luce fissa: viene consegnata corrente AD IMPULSI da 2 A max. per preparare la batteria a sopportare una carica normale. Questa modalità è particolarmente efficace per il recupero di batterie AGM cicliche o al piombo puro ad alte prestazioni /attivate in fabbrica.
LED N. 4 Carica e verifica della carica
4.1 CARICA: La fase di CARICA PRINCIPALE eroga una corrente costante di circa 2 Ampère max. nella batteria, fino a una tensione di 14,2 - 14,5 V.
4.2 Ottimizzazione/Assorbimento a impulsi: si attiva quando la tensione ha raggiunto i 14,3 V per la prima volta durante la modalità di CARICA. La corrente viene erogata a impulsi che variano da 0,2 a 2 A** e fino a una tensione di 14,2–14,4 V per completare la carica della batteria nel minor tempo possibile. Generalmente, il tempo di carica è prolungato nel caso in cui si verifichi un assorbimento di corrente superiore a quanto previsto da parte dei circuiti collegati, oppure se lo stato di salute della batteria non è ottimale.
NOTA: per motivi di sicurezza, il limite di tempo di carica totale è di 48 ore.
** Per una tensione DI ALIMENTAZIONE inferiore a 12 V verrà erogata una tensione pari a 1 A.
LED N. 5 BATTERIA PRONTA / 24-7 MANUTENZIONE:
La RICARICA DI MANTENIMENTO 24 ore su 24, 7 giorni su 7, programma i cicli tra le modalità di Monitoraggio e ricarica di mantenimento al fine di mantenere la batteria TARGET a piena carica e allo stesso tempo preservando il livello di ricarica della batteria DI ALIMENTAZIONE.
Monitoraggio - Il LED n. 5 lampeggia ogni 3 secondi: Non viene fornita alcuna ricarica, ma la tensione viene monitorata. La modalità di monitoraggio iniziale continua per almeno 30 minuti al fine di determinare lo stato di salute della batteria/la capacità di mantenimento della carica. Per le batterie con un buono stato di salute il LED n. 5 (verde) dovrebbe rimanere acceso. Singolo flash = piombo-acido in buono stato (AGM, GEL, batteria STD inondata), Doppio flash = batteria al litio in buono stato. Si veda la tabella a pagina 2 per le tensioni delle batterie.
Ricarica di mantenimento - LED n. 5 ON: La carica viene erogata quando la tensione della batteria TARGET scende sotto i 13,2 V e continua fino a quando la tensione non raggiunge nuovamente i 13,6 V.
NOTA 1: La frequenza dei cicli tra le modalità di Monitoraggio e ricarica di mantenimento è determinata dallo stato della batteria TARGET e/o dal carico/circuito a essa collegato. Una maggiore richiesta di tensione aumenterà la frequenza dei cicli e comporterà un consumo più veloce della batteria DI ALIMENTAZIONE.
NOTA 2: Se, durante la modalità di RICARICA DI MANTENIMENTO, la tensione della batteria TARGET scende sotto i 12,4 V a causa di un elevato assorbimento di tensione da un circuito esterno collegato alla batteria, il programma ritorna alla modalità RICARICA (LED n. 4).
LED N.6 BATTERIA SCARICA / 24-7 MANUTENZIONE:
Si accende il LED N. 5 o 6, a seconda dell'esito della prova di ritenzione della tensione.
La modalità di carica di mantenimento è progettata per mantenere la batteria di alimentazione CC e allo stesso tempo mantenere la batteria collegata per il mantenimento a piena carica. La carica intermittente viene utilizzata per fare si che la batteria venga mantenuta completamente carica. La durata del periodo di carica e/o monitoraggio dipende dall'assorbimento dei circuiti collegati dalla BATTERIA MANTENUTA.
Un periodo di carica viene attivato quando la tensione della batteria mantenuta scende al di sotto di 13,2 V e continua fino a che la tensione non raggiunge 13,6 V. Il LED N. 5 o 6 è acceso in modo continuo durante il periodo di carica.
Una volta raggiunti i 13,6 V, la carica si interrompe e la tensione viene monitorata.
Durante la modalità di monitoraggio della batteria, il LED N. 5 o 6 lampeggerà. I cicli di carica e di monitoraggio si ripetono fino a quando la BATTERIA DI ALIMENTAZIONE (o l'alimentazione CC) o la BATTERIA MANTENUTA non vengono scollegate oppure la BATTERIA DI ALIMENTAZIONE non è completamente scarica.
NOTA 1: se durante la CARICA DI MANTENIMENTO la tensione della batteria scende al di sotto di 12,4 V, probabilmente a causa di una forte richiesta di corrente da parte di un circuito esterno collegato alla batteria, il LED n. 4 indicante la CARICA si accenderà e verrà erogata una carica continua pari a 2 A.
NOTA 2: la richiesta di corrente è determinata dalla batteria e dalla circuiteria ad essa collegata. Una richiesta maggiore di corrente esaurirà più rapidamente la batteria di alimentazione.
Mantenimento di una batteria per periodi prolungati: L'OptiMate manterrà una batteria di cui lo stato di base è buono, senza rischio durante parecchi mesi. Verificare almeno ogni due settimane che i collegamenti fra il caricatore e la batteria siano sicuri e, nel caso di batterie con tappi di riempimento per ogni cella, scollegare la batteria dal caricatore, controllare il livello dell'elettrolite, e se necessario rimboccare (con acqua distillata, NON acido), quindi ricollegare. Nel manipolare le batterie o in vicinanza di esse, rispettare sempre le AVVERTENZE DI SICUREZZA sopra riportate.
AUTOMATISCHE LADER VOOR 12V LOODZUUR & 12.8V LiFePO4 ACCU'S: NIET GEBRUIKEN VOOR NiCd, NiMH, Li-Ion OF NIET-OPLAADBARE DROGE CELBATTERIJEN.
BELANGRIJK: LEES DE ONDERSTAANDE INSTRUCTIES ALVORENS DE LADER TE GEBRUIKEN
TecMate (International) S.A., Sint-Truidensesteenweg 252, B-3300 Tienen, Belgio riconosce questa garanzia limitata agli acquirenti originali al dettaglio di questo strumento. Questa garanzia limitata non e' trasferibile. TecMate (International) garantische il carica per tre anni dalla data di acquisto al dettaglio contro difetti di materiale o di manodopera. Se tali difetti fossero riscontrati lo strumento verra' riparato o sostituito a discrezione dell'Azienda. Sara' obbligo dell'acquirente rispedire lo strumento, a proprie spese e cura, con il tagliando di acquisto (vede "NOTA"), al produttore o al distributore autorizzato. Questa garanzia limitata e' nulla se il prodotto e' maltrattato o usate male, soggetto ad incuria nel maneggiamento, o riparato da chiunque esclusi il produttore o il distributore autorizzato. Il produttore non riconosse altre garanzie se non questa limitata garanzia ed esclude espressamente ogni implicata garanzia che includa garanzie per conseguenti danneggiamenti.
QUESTA È LA SOLA ED ESPRESSAMENTE LIMITATA GARANZIA E L'AZIENDA PRODUTTRICE NE ASSUME NE AUTORIZZA ALCUNO AD ASSUMERE O FARE ALTRE CONCESSIONI CHE RIGUARDINO IL PRODUTTORE, DIVERSAMENTE DA QUESTA. I VOSTRI DIRITTI STATUTARI NON SONO COMMOVENTI.
NOTA: Vede www.tecmate.com/warranty o contattate warranty@tecmate.com
OptiMate DC-DC 12V 2A ed i nomi degli altri apparecchi citati in questo testo come BatteryMate, TestMate e TestMate mini, sono marchi registratii di TecMate International SA.
Si può trovare più informazione sui prodotti di TecMate da www.tecmate.com.
