DC - Batteriladdare Optimate - Gratis bruksanvisning och manual

Produkttyp	Automatisk DC-DC batteriladdare
Märke	Optimate
Modell	DC (DC-DC)
Inspänning (källa)	12 V till 16 V DC (källbatteri eller nätadapter 15 V 3 A)
Utspänning (mål)	12 V för blybatterier; 12,8 V / 13,2 V för LiFePO₄-batterier
Max laddström	2 A (begränsad till 1 A om källspänning < 12 V)
Kompatibla batterityper	Blybatterier (AGM, GEL, STD) 12 V; Litiumjärnfosfat (LiFePO₄) 12,8 V / 13,2 V
Skydd	Polvändning, kortslutning (15 A säkring i linje), gnistor, överhettning

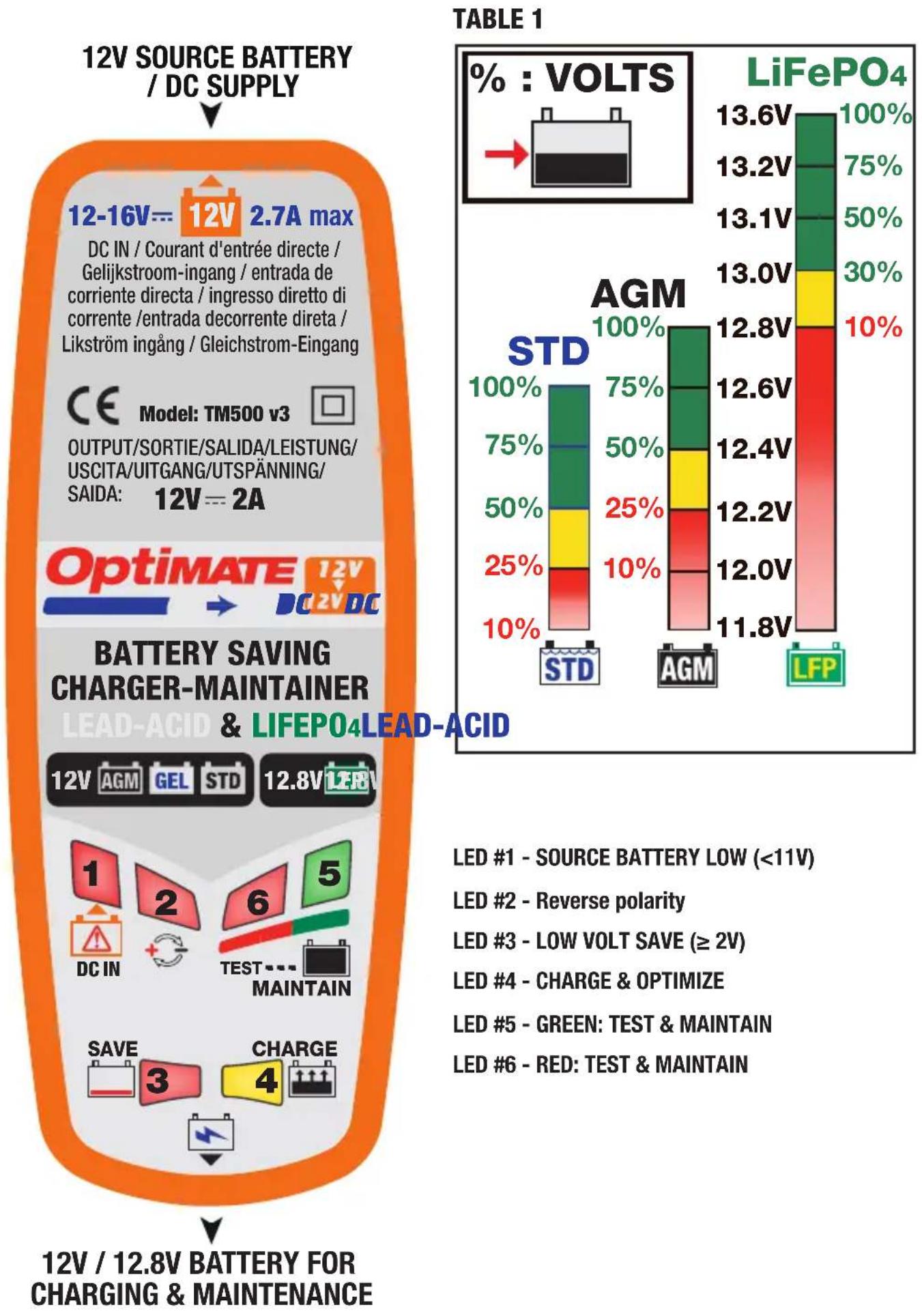

LED-indikatorer	6 LED: ström (nr 1), polvändning (nr 2), återhämtning (nr 3), laddning (nr 4), batteri redo (nr 5), batteri svag / underhåll (nr 6)
Huvudfunktioner	Återhämtning av djupt urladdade batterier, 2 A laddning, pulsabsorption, spänningsretentionstest, automatiskt underhåll (24/7)
Laddningssekvens	Återhämtning (200 mA/pulser) → Laddning (2 A upp till 14,2-14,5 V) → Absorption (pulser) → Underhåll (14,2-14,4 V)
Ingående strömförsörjning	DC 12 V (batteri eller nätadapter 15 V)
Förbrukning av källbatteri	Cirka 0,3 Ah per dag för 10 mA laddning på målbatteriet
Typisk laddningstid	Cirka 5 timmar för ett 10 Ah batteri (bra skick)
Driftstemperatur	Endast inomhus; undvik frost, regn, snö
Säkerhet	Ladda inte fruset batteri, rök inte, undvik gnistor, använd i ventilerat utrymme
Underhåll	Kontrollera anslutningar varannan vecka; rengör korroderade poler med kopparborste; kontrollera elektrolytnivå (batterier med lock)
Garanti	3 år (komponent- eller monteringsfel)
Medföljande tillbehör	Krokodilklämmor, ögonkontakter med vattentätt lock, ingångskabel med säkring
Allmän information	Tillverkad av TecMate International SA (Belgien). Registrerat varumärke. www.tecmate.com

Vanliga frågor - DC Optimate

Vilka typer av batterier kan jag ladda med Optimate DC?

Optimate DC är designad för att ladda 12 V blybatterier (AGM, GEL, STD) och litiumjärnfosfatbatterier (LiFePO4) 12,8 V / 13,2 V. Den är inte lämplig för NiCd, NiMH, Li-Ion eller icke uppladdningsbara batterier.

Hur ansluter jag laddaren till ett batteri som är installerat i ett fordon?

Anslut först den röda klämman (+) till den positiva polen som inte är jordad, sedan den svarta klämman (-) till chassit långt från batteriet. Koppla bort i omvänd ordning. Se till att klämmorna inte vidrör metall- eller rörliga delar.

Vad betyder varje LED på Optimate DC?

LED 1: strömkälla (blinkande = instabil). LED 2: polvändning (korrigera). LED 3: återhämtning (mycket svagt batteri). LED 4: laddning pågår. LED 5: batteri redo / retentionstest (fast grön = bra blybatteri, dubbelblink = litium). LED 6: svagt batteri eller underhåll aktivt.

Hur lång tid tar det att ladda ett helt urladdat batteri?

Laddningstiden är ungefär hälften av kapaciteten i Ah. Till exempel kommer ett 10 Ah batteri att laddas på cirka 5 timmar om det är i gott skick. Djupt urladdade batterier kan ta längre tid.

Kan jag ladda ett fruset batteri?

Nej, ladda aldrig ett fruset batteri. Det kan orsaka en explosion. Vänta tills batteriet har rumstemperatur innan du laddar det.

Vad gör jag om LED för polvändning tänds?

Koppla omedelbart bort laddaren och vänd anslutningarna: röd klämma på plus, svart på minus. Använd inte laddaren förrän polariteten är korrekt.

Hur underhåller jag laddaren och batteriet under en lång period?

Kontrollera anslutningarna varannan vecka. Om batteriet har påfyllningslock, koppla bort laddaren, kontrollera elektrolytnivån och tillsätt destillerat vatten om det behövs. Rengör korroderade poler med en kopparborste.

Vad är garantin för Optimate DC?

Optimate DC har 3 års garanti mot komponent- eller monteringsfel. Garantin täcker inte skador orsakade av felaktig användning, exponering för fukt eller obehörig reparation.

Kan jag använda laddaren med ett litiumbatteri som har ett BMS?

Ja. Optimate DC kan återställa BMS på ett LiFePO4-batteri som skyddas mot djupurladdning genom att skicka en väckningspuls. Följ den specifika startsekvensen som anges i manualen.

Vad gör jag om laddaren inte startar (inga LED)?

Kontrollera att källbatteriet ger minst 9 V. Om spänningen är lägre tänds inte laddaren. Se också till att anslutningarna är rena och ordentligt fastsatta. Om problemet kvarstår, kontakta supporten.

BRUKSANVISNING DC Optimate

VIKTIGT: läs följande fullständiga instruktioner för användningen innan du använder laddaren

12-16V= 12V 2.7A max

DC IN / Courant d'entrée directe / Gelijkstroom-ingang / entrada de corriente directa / ingresso diretto di corrente /entrada decorrente direta / Likström ingång / Gleichstrom-Eingang

Model: TM500 v3

OUTPUT/SORTIE/SALIDA/LEISTUNG/ USCITA/UITGANG/UTSPÄNNING/ SAIDA: 12V==2A

& LIFEPO4LEAD-ACID

12V

GEL

12.8V

Den här laddaren kan användas av barn från åtta år och av personer med nedsatt fysisk, sensorisk eller mental förmåga, eller utan tidigare erfarenhet och kunskap, om de hålls under uppsikt eller har fått lära sig hur man använder apparaten på ett säkert sätt och förstår vilka faror som kan uppstå. Barn ska inte leka med apparaten. Rengöring och underhåll ska inte utföras av barn utan övervakning.

SÄKERHETSFÖRESKRIFTER och ANMÄRKNINGAR: Batterier avger explosiva gaser – undvik öppen låga eller gnistor i närheten av batterier. Koppla ifrån likströmsförsörjningen innan du ansluter eller bryter likströms- eller batterianslutningar. Batterisyra är mycket frätande. Batterisyra är starkt frätande. Använd skyddskläder och ögonskydd och undvik kontakt. Skölj omedelbart med tvål och vatten vid kontakt av misstag. Kontrollera att batteriets poler inte är lösa. Låt granska batteriet av en fackman om så är fallet. Rengör batteripolerna med en kopparborste om de är korroderade. Rengör dem med en trasa fuktad med rengöringsmedel om det är fett eller smuts på dem. Använd laddaren endast om in- och utgående sladdar och kontaktdon är i gott och oskadat skick. Är den ingående sladden skadad måste den för att undvika skada snarast bytas av tillverkaren, av denne godkänd underhållspersonal eller av behörig verkstad. Skydda laddaren från syra och syraångor och från fukt och fuktiga förhållanden, såväl under bruk som under förvaring. Skada som uppstår på grund av korrosion, oxidering eller inre kortslutning täcks inte av garantin. Undvik förorening genom eller exponering för syra och syraångor genom att hålla laddaren på avständ från batteriet under laddning. Ställ laddaren på en fast plan yta, men INTE på plast, textil eller läder, om den används vågrätt. Använd de fästhål som finns i botten av omslutningen för att fästa laddaren vid lämplig lodrät yta.

EXPONERING FÖR VÄTSKOR: När denna laddare placeras på en plan yta eller väggmonteras är den konstruerad för att förhindra skador på elektroniska styrkretsar på grund av att vätska av misstag spills eller stänks på höljet uppifrån. Fel på laddaren på grund av oxidation på det elektroniska styrkortet till följd av att vätska eventuellt trängt in i de elektroniska komponenterna täcks inte av garantin. Exponera aldrig kontaktdon eller kontakter för regn eller snö.

BATTERIANSLUTNINGAR: INEFFEKT: En uppsättning batteriklämmor med säkring ingår. UTEFFEKT: det finns två utbytbara uppsättningar anslutningar. Med batteriet levereras en uppsättning batteriklämmor för att ladda batteriet utanför fordonet. Med den extra anslutningsuppsättningen följer ögleklämmor av metall för bestående anslutning till batteripolerna och ett återförslutbart vattentätt lock till kontaktdonet som ansluts till laddarens utgångskabel. Denna uppsättning anslutningar gör det möjligt att enkelt och säkert ansluta laddaren och ha batteriet kvar i fordonet. Det återförslutbara vattentäta locket är konstruerat för att skydda kontaktdonet från smuts och fukt när laddaren inte är ansluten. Samråd med en fackman för att få hjälp med att ansluta metallöglorna till batteripolerna. Fäst kontaktdonet med det vattentäta locket så att det inte kan komma i vägen för någon rörlig del i fordonet eller klämmas fast eller skadas av skarpa kanter. Den integrerade säkringen i ögleanslutningen skyddar batteriet mot kortslutning av misstag genom att batteriets positiva och negativa poler kommer i kontakt med varandra. Säkring som har löst ut ska bytas mot motsvarande ny säkring märkt 15 A.

ANSLUTA LADDAREN TILL BATTERIET

1. Koppla ifrån FÖRSÖRJNINGSBATTERIET innan du ansluter eller bryter likströms- eller batterianslutningar för batteri under laddning.
2. När ett batteri laddas i fordonet med batterikabelskor, måste du innan du ansluter, kontrollera att batteriklämmorna kan placeras säkert och att de inte vidrör omkringliggande ledningar, metallrör eller chassiet. Anslut i följande ordning: Anslut först till den batteriklämma som inte är ansluten till chassiet (normalt positiv), anslut sedan den andra batteriklämman (normalt negativ) till chassiet på ett tillräckligt avständ från batteriet och bränsleledningar. Lossa alltid anslutningarna i motsatt ordningsföljd.
3. När ett batteri ska laddas utanför fordonet med batteriklämmorna måste det placeras i ett utrymme med god ventilation. Anslut laddaren till batteriet: Anslut den RÖDA klämman till PLUS-polen (POS, P eller +) och den SVARTA klämman till MINUS-polen (NEG, N eller -). Kontrollera att anslutningarna sitter korrekt och säkert. God kontakt är viktigt.
4. Om batteriet är djupurladdat (och eventuellt sulfaterat) måste det demonteras ur fordonet och kontrolleras, innan det ansluts till laddaren för återhämtning. Kontrollera batteriet visuellt för att upptäcka mekaniska defekter som utbuktningar eller sprickor samt tecken på elektrolytläckor. Om batteriet har påfyllningslock och man kan se plattorna i cellerna utifrån måste batteriet undersökas noga för att avgöra om någon cell verkar annorlunda än de andra (t.ex. vitt material mellan plattorna, plattorna rör vid varandra). Ladda inte batteriet om det är mekaniskt skadat. Låt en fackhandlare kontrollera det.
5. Om batteriet är nytt: Läs batteritillverkarens instruktioner om säkerhet och drift noga innan laddaren ansluts till batteriet. Läs och följ instruktionerna för påfyllning av syra (om tillämpligt).

ANVÄNDA OPTIMATE DC-DC: ÖVERGÅ TILL LADDNING

FÖRSÖRJNINGSBATTERI / Input : 12V to 16VDC 2.7A max. / charged 12V BATTERY OR stable 15V 3A DC SUPPLY. MOTTAGARBATTERI (som ska laddas): 12 V AGM-, GEL- eller STD-blybatteri eller 12,8 V/13,2 V Litium LFP (LiFePO4).

FÖRSÖRJNINGSBATTERI: Kapaciteten i försörjningsbatteriet (i Ah) bör vara 1,5 minst gånger högre än batteriet som ska laddas. D.v.s. för att ladda upp ett tomt batteri på 10 Ah så behövs ett försörjningsbatteri på 15 Ah eller mer. FÖRSÖRJNINGSBATTERIET på 12 V ska helst vara klassificerat för djupcykelanvändning.

STRÖMFÖRBRUKNING FRÅN FÖRSÖRJNINGSBATTERI VID UNDERHÅLLSLADDNING AV ETT

FORDONSBATTERI: Energiförbrukningen beror på fordonets/de elektroniska kretsarnas strömbehov från MOTTAGAR batteriet som underhållsladdas. En enkel jämförelse: För varje 10 mA av kollektorström från fordonet/de elektroniska kretsarna, räkna med en tömning på 0,30 Ah per dag (24 timmar) från försörjningsbatteriet. D.v.s. försörjningsbatteriets minsta kapacitet under en 90-dagarsperiod om kollektorströmmen från fordonsbatteriet är 10 mA: 0,3 Ah x 90 = 27 Ah.

Laddningstid: Den tid som krävs för OptiMate™ DC-DC 12V 2A för att slutföra en laddning av ett urladdat med ett inte väldigt urladdat batteri som i övrigt är oskadat är i grova drag lika med batteriets Ah-klass vilket innebär att ett batteri på 10Ah inte bör kräva mer än 5 timmar för att lysdiod 5 "BATTERI KLART" ska tändas. Helt urladdade batterier kan kräva avsevärt längre tid.

Lysdiod 3 – SPARA (& BMS-återställning)

Lysdiod 4 – LADDA (& BMS-återställning)

Lysdiod 5 – BATTERI KLART/KONSTANT UNDERHÅLL

Lysdiod 6 – BATTERI LÅGT/KONSTANT UNDERHÅLL

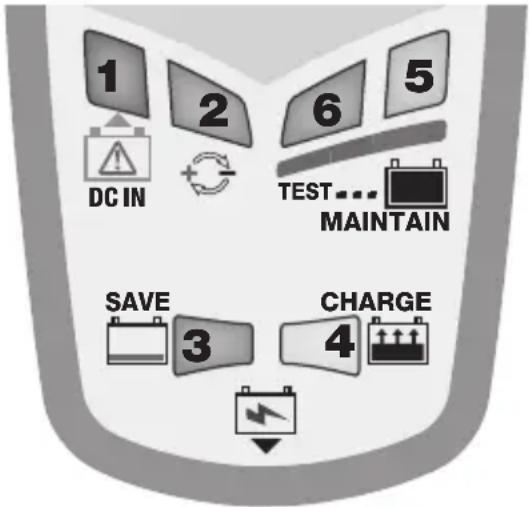

LYSDIOD nr 1: FÖRSÖRJNINGSBATTERIETS spänningsnivå & stabilitet – När lysdiod 1 blinkar förblir den sekundära laddkretsen avstängd medan den primära skyddskretsen känner av om FÖRSÖRJNINGSSPÄNNINGEN är stabil, över 11 V och under 16 V.

VID UPPSTART: Lysdiod 1 blinkar i fem sekunder och stängs sedan av – FÖRSÖRJNINGSSPÄNNINGEN bedöms vara stabil över 12 V. Den sekundära laddkretsen strömsätts, klar att ladda MOTTAGARBATTERIET. Se STARTSEKVENSEN här nedan.

Lysdiod 1 blinkar kontinuerligt eller i intervaller – VID UPPSTART: spänningsförsörjningen instabil/fluktuerar under den minsta uppstartsspänningen på 11 V eller stiger över 16 V.

UNDER LADDNING: FÖRSÖRJNINGSBATTERIETS spänning sjönk under 10,5 V (t.ex. vid start av fordon; om försörjningsbatteriet är ett fordons startbatteri). Laddning återtas om spänningen har stabiliserats mellan 11 V och 16 V.

Lysdiod 1 lyser med fast sken efter uppstart/under laddning – varnar för att FÖRSÖRJNINGSBATTERIETS spänning är under 12 V. Laddning och underhåll av MOTTAGARBATTERIET fortsätter tills FÖRSÖRJNINGSBATTERIETS spänning sjunker under 10,5 V. För att bevara FÖRSÖRJNINGSBATTERIET är laddströmmen till MOTTAGARBATTERIET nu begränsad till 1 A.

OBS: Optimate DC-DC kan inte startas upp om FÖRSÖRJNINGSBATTERIETS spänning är under 9 V. Inga lysdioder kommer att lysa.

STARTSEKVENS: Efter anslutning till ett laddat 12 V FÖRSÖRJNINGSBATTERI/LIKSTRÖMSFÖRSÖRJNING (likströmsadapter märkt med minst 15 V, 3 A) kommer lysdiod 1 att blinka (på/av) i fem sekunder och sedan stängas av. Lysdiod 3, 4, 5 och 6 kommer att blinka två gånger för att bekräfta att den sekundära laddkretsen har startat. Detta följs av att lysdiod 3 och 4 fortsätter att blinka långsamt i en minut, MOTTAGARBATTERIET kan då ta emot laddning och underhåll ELLER återställa batteriunderhållssystemet för ett Litium(LiFePO4)-batteri med inbyggt skydd mot djupurladdning. Laddningen startar när antingen lysdiod 3 ELLER lysdiod 4 lyser ensam. Se lysdiodsbeskrivningen nedan.

OMSTART : Om batteriet inte ansluts inom START-perioden på en minut stängs laddaren av helt. Laddaren kommer att återaktiveras om den kopplas till ett MOTTAGARBATTERI som mäter 10 V eller mer ELLER om laddaren återställs ELLER om BMS-återställningspulsen för ett litiumbatteri återaktiveras: 1) koppla bort från FÖRSÖRJNINGSBATTERIET, 2) koppla till MOTTAGARBATTERIET 3) återanslut till FÖRSÖRJNINGSBATTERIET eller likströmsförsörjningen.

FEL – endast litiumbatterier – BMS återställs inte: 1) Ett avancerat batterihanteringssystem som innehåller termiskt skydd förhindrar drift om batteritemperaturen faller utanför tillverkarens rekommenderade driftstemperaturområde. Kontrollera batterispecifikationerna från tillverkaren. 2) Batteriet är anslutet i omvänd polaritet. Korrigera anslutningarna och försök igen. 3) Kretsen som är ansluten till batteriet förhindrar pulsen från att levereras. Koppla ifrån eller stäng av kretsen och försök igen. 4) Batteriets BMS kan ha blivit skadat. Låt en expert

kontrollera batteriet.

LYSDIOD nr 2 - Indikerar omvänd polaritet - fel utgångar anslutna. Byt plats för att aktivera utmatningen.

LYSDIOD nr 3 SAVE lyser om batteriets laddningsnivå är mycket låg (djupurladdat eller sulfaterat),

3.1 LÄG SPÄNNING – ÅTERSTÄLLNING - (från 2 V) till 8,8 V (LED #3 lyser stadigt) : Strömmen är begränsad till 200 mA så att batteriet utan problem kan återställas till en säker spänningsnivå på 8,8 V. Batterier på laddning upp till 0,2 A kommer att fortsätta till PULS-återställning.
3.2 PULS-återställning - sista 15 minuterna - LED #3 lyser: Ström upp till 2 A levereras i puls för att förbereda batteriet för att kunna ta normal laddning. Det här läget är speciellt effektivt för återställning av fabriksaktiverade/hög prestanda-batterier av bly eller cykliska cell AGM-batterier.

LYSDIOD NR 4 LADDNING OCH LADDNINGSBEKRÄFTELSE

4.1 LADDNING: Steget BULKLADDNING levererar en konstant ström på ungefär 2A** maximum till batteriet, upp till en spänning på 14,2 - 14,5 V.
4.2 Optimera/pulsabsorption: Aktiveras när spänningen när 14,3 V första gången i LADDNINGSLÄGET. Strömmen levereras i pulser som varierar mellan 0,2 och 2 A och upp till en spänning på 14,2–14,4 V, så att batteriet ska bli fulladdat så snabbt som möjligt. Laddningstiden utökas vanligtvis om strömförbrukningen är högre än väntat från anslutna kretsar eller om batteriets skick inte är optimalt.

OBS 2: Av säkerhetsskäl finns det en övre laddningsgräns på 48 timmar.

** För FÖRSÖRJNINGSSPÄNNING under 12 V, kommer strömmen att begränsas till 1 A.

LYSDIOD nr 5 BATTERI KLAR / 24-7 UNDERHÅLL:

Det konstanta UNDERHÅLLS-programmet växlar mellan lägena Övervakning och Underhåll för att bibehålla MOTTAGARBATTERIET vid full laddning samtidigt som laddningsnivån hos FÖRSÖRJNINGSBATTERIET bibehålls.

Övervakning – Lysdiod 5 blinkar var tredje sekund: Ingen laddning levereras och spänningen övervakas. Det initiala övervakningsläget fortsätter i minst 30 minuter för att bestämma batteriets skick/förmåga att bibehålla laddningen. För batterier i gott skick ska lysdiod 5 (grön) förbli tänd. En blinkning = bra laddat blybatteri (AGM, GEL, STD med batterisyra), två blinkningar = bra laddat litiumbatteri. Se tabell på sidan 2 för batterispänningar.

Underhållsladdning – lysdiod 5 PÅ: Laddning levereras när spänningen hos MOTTAGARBATTERIET understiger 13,2 V och fortsätter tills spänningen åter när 13,6 V.

OBS 1: Frekvensen hos växlingen mellan laddlägena Övervakning och Underhåll bestäms av MOTTAGARBATTERIETS skick och/eller lasten/kretsarna anslutna till det. Ett högre strömbehov kommer att öka växlingsfrekvensen och tömma FÖRSÖRJNINGSBATTERIET snabbare.

OBS 2: Om MOTTAGARBATTERIETS spänning sjunker under 12,4 V i UNDERHÅLLSLADDNINGS-läget, t.ex. på grund av hög strömförbrukning från en extern krets ansluten till batteriet, återgår programmet till LADDNING (lysdiod 4).

LYSDIOD nr 6 BATTERI LÅG / 24-7 UNDERHÅLL:

För ett batteri som inte kan hålla minst 12,4 V under de första 30 minuterna monitorläge, LED # 6 tänds och programmet ger omedelbart laddning.

Den röda lysdioden betyder att batteriets spänning inte hålls över 12,4V (ungefär lika mycket) efter laddning till 50% laddning i ett förseglat AGM-batteri) eller att batteriet trots återhämtningsförsök kunde återvinnas. Detta kan vara på grund av en fel i själva batteriet, till exempel en kortsluten cell eller total sulfation, eller, om det fortfarande finns ett batteri ansluten till det elektriska systemet det stöder, strömförlust genom försämrad ledning eller en nedbruten switch eller kontakt, eller strömförbrukande tillbehör i kretsen. En plötslig belastning som fordonsstrålkastare är påslagen medan laddaren är ansluten kan det också leda till att batterispänningen sjunker betydligt.

Underhåll av ett batteri under längre tid: OptiMate underhåller ett batteri vars grundförutsättning är bra, utan några riskerar under flera månader. Kontrollera minst varannan vecka att anslutningarna mellan laddare och batteri är säkra och – för batterier med påfyllnadslock till varje cell – koppla loss batteriet från laddaren, kontrollera elektrolytnivån och fyll vid behov på cellerna (med destillerat vatten, INTE syra) och anslut det åter. Följ alltid ovanstående säkerhetsföreskrifter vid hantering av batterier och i deras närhet.

CARREGADOR AUTOMÁTICO PARA BATERIAS DE 12V CHUMBO/ÁCIDO & 12.8V LiFePO₄:

NÃO UTILIZAR PARA BATERIAS NiCd, NiMH, Li-Ion OU BATERIAS NÃO RECARREGÁVEIS.

IMPORTANTE: LEIA AS SEGUINTES INSTRUCÇÕES DE UTILIZAÇÃO ANTES DE UTILIZAR O CARREGADOR

TecMate (International) NV, Sint-Truidensesteenweg 252, B-3300 Tienen, Belgien, utfärdar denna garanti till den ursprungliga köparen av produkten. Garantin kan inte överlåtas. Denna batteriladdare har av TecMate (International) försetts med en garanti som gäller i tre år från och med det datum den köpts hos en återförsäljare. Garantin omfattar materialfel och tillverkningsfel. Om något av nämnda fel upptäcks kommer enheten att repareras eller bytas ut enligt tillverkarens önskemål. Köparen måste överlämna enheten tillsammans med ett köpebevis (se "NOTERA") och förbetalda transport- eller portokostnader till tillverkaren eller en auktoriserad återförsäljare. Garantin gäller inte om produkten används felaktigt eller vårdslöst. Den gäller heller inte om produkten reparerats av någon annan än tillverkaren eller en auktoriserad återförsäljare. Denna garanti är den enda giltiga och den omfattar inga implicerade garantikrav, inklusive garantikrav för följdskador.

DETTA ÄR DEN ENDA GÄLLANDE GARANTIN OCH TILLVERKAREN VARKEN ÅTAR SIG ELLER AUKTORISERAR NÅGON ANNAN ATT ÅTA SIG ELLER UPPRÄTTA NÅGRA SKYLDIGHETER GENTEMOT PRODUKTEN FÖRUTOM DENNA GARANTI. DINA LAGLIGA RÄTTIGHETER PÅVERKAS INTE.

NOTERA: Se www.tecmate.com/warranty eller kontakta [e-mail]

OptiMate DC-DC 12V 2A och namnger av andra produkter som nämns i dessa anvisningar liksom BatteryMate, TestMate och TestMatemini, är registreringsvarumärken av TecMate International NV.

Mer information på TecMate produkter kan finnas på www.tecmate.com.

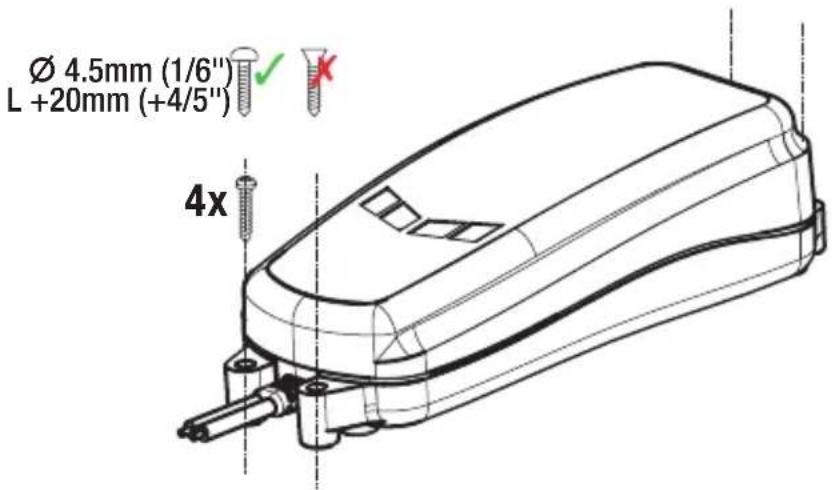

MOUNTING NOTICE NOTICE DE MONTAGE NOTA PARA EL MONTAJE NOTA DA MONTAGEM WANDMONTIERUNG MUURBEVESTIGING NOTA DEL MONTAGGIO VÄGGMONTERING ИНСТРУКЦИЯ ПО МОНТАЖУ

Se vårt kompletta sortiment av tillbehör på optimize1.com
