BRUKSANVISNING 2 Duo Optimate

VIKTIGT: läs följande fullständiga instruktioner för användningen innan du använder laddaren

Den här laddaren kan användas av barn från åtta år och av personer med nedsatt fysisk, sensorisk eller mental förmåga, eller utan tidigare erfarenhet och kunskap, om de hålls under uppsikt eller har fått instruktioner om hur man använder apparaten på ett säkert sätt och förstår vilka faror det innebär. Barn ska inte leka med apparaten. Rengöring och underhåll ska inte utföras av barn utan övervakning.

SÄKERHETSVARNING OCH SÄKERHETSINFORMATION: Batterier avger EXPLOSIVA GASER. Förhindra öppen eld eller gnistor i närheten av batterier. Ladda batteriet i ett välventilerat

utrymme. Koppla ifrån växelströmförsörjningen innan du gör eller bryter likströms- eller batterianslutningar. Batterisyra är mycket frätande. Bär skyddskläder och skyddsglasögon och undvik kontakt. Om du av misstag kommer i kontakt med batterisyran måste du genast tvätta med tvål och vatten. Kontrollera att batteriets elektroder inte sitter löst. I så fall måste batteriet kontrolleras av en expert. Om batteriets elektroder är rostiga rengör du dem med en kopparborste. Om de är oljiga eller smutsiga tvättar du dem med en trasa fuktad med rengöringsmedel. Använd endast laddaren om in- och utkablarna och kontaktdonen är oskadda och i gott skick. Om kabeln är skadad är det mycket viktigt att den genast byts ut av tillverkaren, tillverkarens auktoriserade serviceombud eller en kvalificerad verkstad, så att fara inte uppstår. Skydda laddaren mot syra, syraånga och fukt, både vid användning och förvaring. Skador till följd av korrosion, oxidering eller invändig elektrisk kortslutning täcks inte av garantin. Håll laddaren på avständ från batteriet under laddning för att undvika kontaminering genom eller exponering för syra eller sura ångor. Om du använder laddaren i horisontellt läge måste du placera den på en hård, plan yta och INTE på plast, tyg eller läder. Använd fixeringshålen i höljets botten för att fästa laddaren på en lämplig och stabil lodrät yta.

VÄTSKEEXPONERING: Fel på laddaren på grund av oxidering till följd av att vätska trängt in i de elektroniska komponenterna, kontaktdon eller stickproppar, täcks inte av garantin.

BATTERIANSLUTNINGAR: Finns med 2 utbytbara anslutningssatser. För laddning av batteriet utanför fordonet medföljer en uppsättning batteriklämmor. Kabelskor (metallöglor) för permanent anslutning till batteripolerna medföljer den andra anslutningssatsen. Dessutom medföljer ett återförslutningsbart vattentätt lock på kontakten som ansluter till laddarens utkabel. Med hjälp av denna anslutningssats kan laddaren enkelt och säkert anslutas till batteriet i fordonet för underhållsladdning. Det återförslutningsbara vattentäta locket är utformat för att skydda kontakten mot smuts och fukt när laddaren inte är ansluten. Kontakta en fackhandlare för hjälp med att ansluta kabelskorna (metallöglor) till batteripolerna. Fäst kontakten med vattentätt lock så att den inte kan vidröra någon rörlig del i fordonet, eller så att kabeln inte kläms eller skadas av vassa kanter. Säkringarna på kabeln i kabelskoanslutningssatsen skyddar batterierna mot oavsiktlig kortslutning på de positiva och negativa ledarna. En defekt säkring ska alltid bytas mot en likadan, ny säkring på 15 A.

ANSLUTA LADDAREN TILL BATTERIET

1. Koppla ifrån växelströmförsörjningen innan du gör eller bryter likströms- eller batterianslutningar.
2. När ett batteri laddas i fordonet med batteriklämmor, måste du innan du ansluter, kontrollera att batteriklämmorna kan placeras säkert och att de inte vidrör omkringliggande ledningar, metallrör eller chassiet. Anslut i följande ordning:

Anslut först till den batteripol som inte är ansluten till chassiet (normalt positiv), anslut sedan den andra batteriklämman (normalt negativ) till chassiet på tillräckligt avständ från batteriet och bränsleledningar. Lossa alltid anslutningarna i motsatt ordningsföljd.

1. När ett batteri ska laddas utanför fordonet med batteriklämmorna måste det placeras i ett utrymme med god ventilation. Anslut laddaren till batteriet: Anslut den RÖDA klämman till PLUS-polen (POS, P eller +) och den SVARTA klämman till MINUS-polen (NEG, N eller –). Kontrollera att anslutningarna sitter korrekt och säkert. God kontakt är viktig.
2. Om batteriet är djupurladdat måste det demonteras ur fordonet och kontrolleras, innan det ansluts till laddaren för återhämtning. Kontrollera batteriet visuellt för att upptäcka mekaniska defekter som utbuktningar eller sprickor samt tecken på elektrolytläckor. Om batteriet har påfyllningslock och man kan se plattorna i cellerna utifrån måste batteriet undersökas noga för att avgöra om någon cell verkar annorlunda än de andra (t.ex. vit materia mellan plattorna, plattorna rör vid varandra). Ladda inte batteriet om det är mekaniskt skadat. Låt en fackhandlare kontrollera det.
3. Om batteriet är nytt: , läs batteritillverkarens instruktioner om säkerhet och drift noga innan laddaren ansluts till batteriet. Läs och följ noggrant instruktionerna för påfyllning av syra (om tillämpligt).

SÅ HÄR ANVÄNDER DU OPTIMATE 1DUO: ÖVERGÅ TILL LADDNING

STRÖMFÖRSÖRJNING: GLOBAL 100-240Vac 50-60Hz.

Av säkerhetsskäl aktiverar OptiMate laddningen först när ett batteri med en spänning på minst 4 V ansluts.

URLADDADE OCH SKADADE BATTERIER:

Var extra uppmärksam på följande som är särskilt viktigt för relativt små batterier, exempelvis sådana i motorcyklar, åkgräsklippare, vattenskotrar, snöskotrar och liknande: I ett batteri som får stå nästan helt urladdat en längre tid kan det uppstå bestående skador i en eller flera celler.

Sådana batterier kan bli oerhört varma vid högströmsladdning.

Övervaka batteriets temperatur hela den första timmen och kontrollera det sedan en gång i timmen. Leta efter ovanliga saker som bubblor eller läckande elektrolytvätska, ökad aktivitet i en cell jämfört med andra eller pysande ljud. Om batteriet någon gång blir så varmt att det är obehagligt att röra vid det, eller om du lägger märke till något annat ovanligt, ska du OMEDELBART KOPPLA BORT LADDAREN.

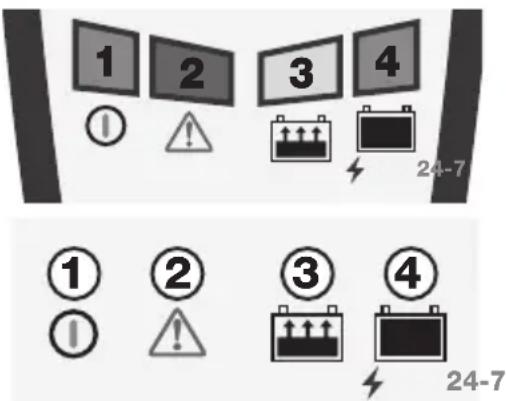

LED-PANEL

OBS: Laddningsstationer/powerbanks på OptiMate2DU0 x2/OptiMate2DU0 x4 fungerar oberoende av varandra.

LED #1 – ström på. Bekräftar att laddaren försörjs med växelström.

LED #2: SKYDD MOT OMVÄND POLARITET – Lyser om batterianslutningarna är felvända. Laddaren är elektroniskt skyddad så att det inte uppstår några skador, och utgången förblir inaktiv tills anslutningarna har korrigerats.

FAULTY BATTERY - Blinkar / blinkar om batteriet inte kunde hålla en grundladdning, möjligt på grund av permanent skada inom en eller flera celler.

VARNING: Försök inte ladda igen. Låt batteriet professionellt utvärderas. Detta är speciellt viktigt för LiFePO4 litiumbatterier där fortsatt laddning av ett skadat batteri kan orsaka överhettning.

1 2 3 4 ① ② ③ ④ 24-7 ① ② ③ 24-7

LED #3 - Laddning och laddningsverifiering

STEG 1: LÅG SPÄNNING (från 4 V) till 8,8 V (LED #3 blinkar):

Strömmen är begränsad till 200 mA så att batteriet sakta kan återställas till en säker spänningsnivå på 8,8 V. Därefter levereras ström upp till 1 A i puls för att förbereda batteriet för att kunna ta normal laddning. Laddningstid: Minst 15 minuter, högst 2 timmar.

STEG 2: HÄLSA TEST: Ett test utförs för att bestämma om batteriet kan ta emot hög strömladdning, i så fall lyser LED # 3 full och laddningen fortsätter till STEG 3. Om inte, blinkar LED # 2 för att indikera att laddningen har avbrutits.

STEG 3: LADDNING:

Under bulkladdningsfasen (LED #2) levereras en konstant ström på högst 2 A tills batteriet när en spänning på 14,2–14,4 V.

STEG 4: VERIFIERING:

Programmet verifierar laddningsnivån under 30 minuter. Om batteriet kräver ytterligare laddning återgår programmet till BULKLADDNING under korta perioder och ger en variabel strömpuls till batteriet. De här återgångarna kan inträffa så många gånger som behövs för att minska batteriets strömbehov till under 1 A vid 13,6 V (vilket överensstämmer med ett batteri som har laddats så mycket som dess grundläggande skick tillåter). Se förväntad laddningstid nedan.

OBS!: Av säkerhetsskäl finns det en total laddningsgräns på 48 timmar. Därefter går programmet vidare till STEG 4.

LED # 4 – STEG 5: spänningstest en gång i halvtimmen vid batteriunderhåll

Spänningstest – INGEN LADDNINGSSTRÖM levereras i upp till 30 minuter eller tills spänningen sjunker under 13,3 V.

Underhåll – kontinuerlig laddning med en säker spänningsgräns på 13,6 V och upp till 2 A är tillgänglig.

Batteriet kan dra så mycket ström som behövs för att hantera mindre belastningar och motverka självurladdning. Perioderna för underhåll och test av laddningsgrad fortsätter att alternera varje halvtimme tills batteriet kopplas ur.

1. LED #4 tänds inte eller LED#3 och #4 lyser växelvis var 1–2 sekund: om batteriet inte kan laddas tillräckligt eller om batteriet fortfarande är anslutet till fordonets ledningssystem, kan det också indikera strömförluster till följd av dåliga kablar, angripna strömbrytare eller kontakter eller strömslukande tillbehör. Koppla bort OptiMate från elnätet och batteriet, och gör därefter följande:

a) avlägsna batteriet om det fortfarande är anslutet till fordonets elsystem, kontrollera batteriet och om det verkar oskadat, låt spänningen återställas under 1 timme.

b) om batteriet är i en mycket kall miljö, flytta det till en plats där temperaturen är minst 15 °C och låt det därefter värmas upp naturligt under 1 timme (eller upp till 24 timmar om batteriet har förvarats under fryspunkten). FÖRSÖK INTE VÄRMA UPP BATTERIET PÅ KONSTGJORD VÄG.

Anslut därefter OptiMate till batteriet igen och anslut sedan OptiMate till elnätet. Läs punkt 2 nedan om problemet kvarstår.

1. Den här OptiMate-laddarens primära funktion är att ladda och underhålla batterier som är i gott skick eller som är lätt urladdade. Gå till www.optimize1.com och sök efter en OptiMate underhållsladdare som kan återställa ett kraftigt sulfaterat blysyrabatteri på ett säkert och korrekt sätt, eller efter en OptiMate litiumladdare som kan återställa ett djupurladdat litiumbatteri på ett säkert sätt.

Långsiktigt batteriunderhåll:

OptiMate kan bevara ett batteri i gott skick i flera månader i taget. Du bör kontrollera att kopplingen mellan laddaren och batteriet är korrekt minst varannan vecka och om det är ett batteri med påfyllningslock på varje cell, bör du även koppla bort batteriet från laddaren, kontrollera elektrolytnivån och vid behov fylla på cellerna (med destillerat vatten, INTE syra) och sedan återansluta dem. Ta alltid hänsyn till de SÄKERHETSVARNINGAR som beskrivs ovan när du hanterar eller befinner dig i närheten av batterier.

Laddningstid:

Den tid det tar för OptiMate 2 DUO att slutföra en laddning av ett urladdat men i övrigt oskadat batteri motsvarar ungefär 0,5 gånger batteriets Ah-kapacitet, vilket innebär att det inte bör ta mer än cirka 21 timmar för ett 42 Ah-batteri att nå steg 4. För djupurladdade batterier kan laddningen ta betydligt längre tid.

STRÖMSPARLÄGE NÄR LADDAREN ÄR ANSLUTEN TILL VÄXELSTRÖMS FÖRSÖRJNINGEN:

Strömomvandlaren går över till strömsparläge när laddaren inte är ansluten till något batteri. Det gör att den drar mycket lite ström, mindre än 0,5 W, vilket motsvarar en energiförbrukning på 0,012 kWh per dag. När ett batteri är anslutet till laddaren beror energiförbrukningen på den ström som batteriet och det anslutna fordonet/de elektroniska kretsarna kräver. När batteriet har laddats och laddaren har övergått till läget långvarig underhållsladdning (vilket håller batteriet fulladdat) uppgår den totala energiförbrukningen till ungefär 0,060 kWh, eller ännu mindre, per dag.

BEGRÄNSAD GARANTI

TecMate (International) SA, Sint-Truidensesteenweg 252, B-3300 Tienen, Belgien, utfärdar denna begränsade garanti till den ursprungliga köparen vid köpet av denna produkt. Denna begränsade garanti kan inte överföras. TecMate (International) utfärdar en garanti för denna batteriladdare under tre år från köpdatumet som skydd mot bristfälligt material eller utförande. I händelse av detta kommer enheten att repareras eller ersättas enligt tillverkarens val. Det åligger köparen att lämna in enheten tillsammans med inköpsbevis (se OBS) och förbetalda transport- och portokostnader, till tillverkaren eller dess auktoriserade representant. Denna begränsade garanti är ogiltig om produkten används felaktigt, utsätts för vårdslös hantering eller repareras av någon annan än fabriken eller dess auktoriserade representant. Tillverkaren ger ingen annan garanti än denna begränsade garanti och utesluter uttryckligen någon underförstådd garanti, inklusive eventuell garanti för följdskador.

DETTA ÄR DEN ENDA UTTRYCKLIGA BEGRÄNSADE GARANTIN OCH TILLVERKAREN VARKEN GÖR ELLER GODKÄNNER ATT NÅGON GÖR ELLER UTFÖR NÅGOT ANNAT ÅTAGANDE AVSEENDE PRODUKTEN ÄN DET SOM ANGES I DENNA UTTRYCKLIGA BEGRÄNSADE GARANTI. DINA LAGSTADGADE RÄTTIGHETER PÅVERKAS INTE. OBS: Ytterligare information finns på www.tecmate.com/warranty.

Mer information om TecMate-produkter finns på www.tecmate.com.
