NÁVOD K OBSLUZE 2 Duo Optimate

DŮLEŽIT: Přečtěte si pozorně před použit.m

取扱説明書

重要：充電する前に必ずお読みください

OptIMATE 2 Duo 12V2A) ① ② ③ ④ 24-7 OptIMATE 2 x2 Duo12V2A) DUAL BANK OptIMATE 2 x4 Duo12V2A) QUAD BANK ① ② ③ ④ 24-7

Toto zařízení může být použito dětmi od 8 let a osobami se sníženými fyzickými a mentálními schopnostmi nebo bez zkušeností a znalostí pokud jsou pod dohledem nebo dostali instrukce o použití zařízení bezpečným způsobem a rozumí možnému nebezpečí. Děti by si se zařízením neměli hrát. Čištění a údržbu nesmí dělat děti bez dozoru.

BEZPEČNOSTNÍ VÝSTRAHA A POZNÁMKY: Baterie uvolňují TRASKAVÉ PLYNY – v blízkosti baterie nesmí být otevřený oheň nebo zdroj jiskření. Nabíjejte baterii v dobře větraném prostoru. Před zapojením nebo odpojením stejnosměrného proudu/připojení baterie odpojte zdroj střídavého proudu. Bateriová kyselina je silná žíravina.. Noste ochranný oděv a ochranné brýle, aby nedošlo ke kontaktu s kyselinou. V případě náhodného kontaktu, okamžitě umyjte vodou a mýdlem. Zkontrolujte, zda nejsou uvolněné kolíky baterie; pokud ano, nechte baterii odborně prohlédnout. Pokud jsou terminály baterie zoxidované vyčistěte je měděným drátěným kartáčem, pokud jsou mastné nebo špinavé vyčistěte je hadrem namočeným v čisticím prostředku. Nabíječku používejte pouze pokud jsou vstupní a výstupní vodiče a konektory v dobrém, nepoškozeném stavu. Pokud je vstupní kabel poškozen, nechte jej neprodleně vyměnit u výrobce, jeho autorizovaného servisního zástupce nebo v kompetentní dílně, aby nevzniklo nebezpeči. Chraňte vaši nabíječku před kyselinou, kyselinovými výpary a vlhkostí a to jak během skladování tak během provozu. Na poškození vzniklé korozí, oxidací nebo vnitřním elektrickým zkratem se nevztahuje záruka. Nabíječku udržujte během nabíjení baterie v dostatečné vzdálenosti, aby nedošlo ke znečištění nebo styku s kyselinou nebo kyselými výpary. Pokud používáte nabíječku ve vodorovné poloze, položte ji na tvrdý, hladký povrch, ale NIKDY na plast, textil nebo kůži. Použijte připravené otvory na spodní straně krytu k upevnění nabíječky k jakémukoli vhodnému pevnému svislému povrchu.

VYSTAVENÍ TEKUTINÁM: Na poruchy nabíječky v důsledku oxidace způsobené případným proniknutím tekutiny k elektronickým součástkám, svorkám nebo zástrčkám, se záruka nevztahuje.

PRIPOJENÍ BATERIE: 2 zaměnitelné sady připojení jsou k dispozici, dodávané s nabíječkou jsou bateriové svěrky pro nabíjení baterie mimo vozidlo, další sada připojení je dodávána s očky pro trvalé připojení k terminálům baterie a vodotěsnou krytkou na konektoru propojení s výstupním kabelem nabíječky. Tato propojovací sada umožňuje lehké a jisté připojení nabíječky pro údržbu baterie ve vozidle. Vodotěsná krytka je navržená pro ochranu konektoru před špínou a vlhkostí, kdykoliv není nabíječka připojena. Konsultujte s odborným servisním technikem, pokud potřebujete asistenci s připojením kovových oček k terminálům baterie. Zakryjte konektor vodotěsnou krytkou a zajistěte, aby nepříšel do kontaktu s jakoukoliv pohyblivou částí vozidla, nebo nedošlo k poškození od ostré hrany. Pojistka v propojení s očky chrání baterii před náhodným zkratem kladného a záporného vodiče. Vyměňte jakoukoliv spálenou pojistku novou podobnou pojistkou hodnoty 15A.

PRIPOJENÍ NABÍJEČKY K BATERII

1. Před připojením nebo odpojením stejnosměrného proudu / připojení baterie odpojte zdroj střídavého proudu.

2. Pokud nabíjíte baterii ve vozidle pomocí svorek baterie ujistěte se před připojením, že je možné svorky baterie bezpečně a pevně umístit mimo okolní kabeláž, kovové trubky a karosérii. Připojení provádějte v tomto pořadí: Nejprve připojte pól baterie, který není připojen k rámu (obvykle kladný), pak připojte další svorku

baterie (obvykle zápornou), která je připojena k rámu tak, aby nezasahovala do vedení baterie nebo paliva. Odpojujte vždy v opačném pořadí.

1. Pokud nabíjíte baterii svorkami mimo vozidlo, umístěte ji v dobře větraném prostoru. Připojte nabíječku k baterii: ČERVENOU svorku ke KLADNÉMU (POS, P nebo +) pólu a ČERNOU svorku k ZÁPORNÉMU (NEG, N nebo -) pólu. Dbejte na to, aby byla připojení pevná a bezpečná. Dobrý kontakt je důležitý.
2. Pokud je baterie silně vybitá (a tvoří se sulfidy), vyjměte baterii z vozidla a před dalším připojením k nabíječce baterii zkontrolujte. Vizuálně zkontrolujte mechanické závady na baterii, jako např. vypouklé nebo prasklé pouzdro, nebo známky úniku elektrolytu. Pokud jsou na baterii krytky plnicích otvorů a destičky v článcích jsou viditelné zvenku, pečlivě baterii prohlédněte a pokuste se zjistit, zda se některé články liší od ostatních (např. bílý povlak mezi destičkami, kontakty destiček). Pokud jsou patrné mechanické vady, nepřipojujte nabíječku k baterii, nechte baterii odborně prohlédnout.
3. Pokud je baterie nová, přečtěte si před připojením nabíječky pečlivě návod k obsluze dodaný výrobcem. Pokud se provádí, pečlivě a přesně dodržujte pokyny pro plnění kyseliny.

POUŽITÍ OPTIMATE 2 DUO: POSTUP NABÍJENÍ

NAPÁJENÍ: GLOBAL 100-240Vac 50-60Hz.

Z bezpečnostních důvodů se výstup z OptiMate aktivuje pouze, pokud si připojená baterie udrží nejméně 4V.

VELICE VYBITÉ A ZANEDBANÉ BATERIE: Věnujte příslušnou pozornost následujícímu, speciálně důležité pro relativně malé baterie jako jsou ty používané v motocyklech, sekacích traktorech, vodních a sněžných skútrech a podobně: Pokud necháte baterii dlouhou dobu silně vybitou, může se trvale poškodit jeden nebo více článků. Takové baterie se mohou při nabíjení vysokým proudem nadměrně zahřívat.

Během první hodiny sledujte teplotu baterie, pak každou hodinu. Kontrolujte nezvyklé známky jako např. bublání nebo únik elektrolytu, zvýšenou činnost jednoho článku v porovnání s ostatními, nebo syčivé zvuky. Kdykoli je baterie příliš horká, abyste se jí mohli dotknout, nebo zaznamenáte-li nezvyklé příznaky, NABÍJEČKU OKAMŽITĚ ODPOJTE.

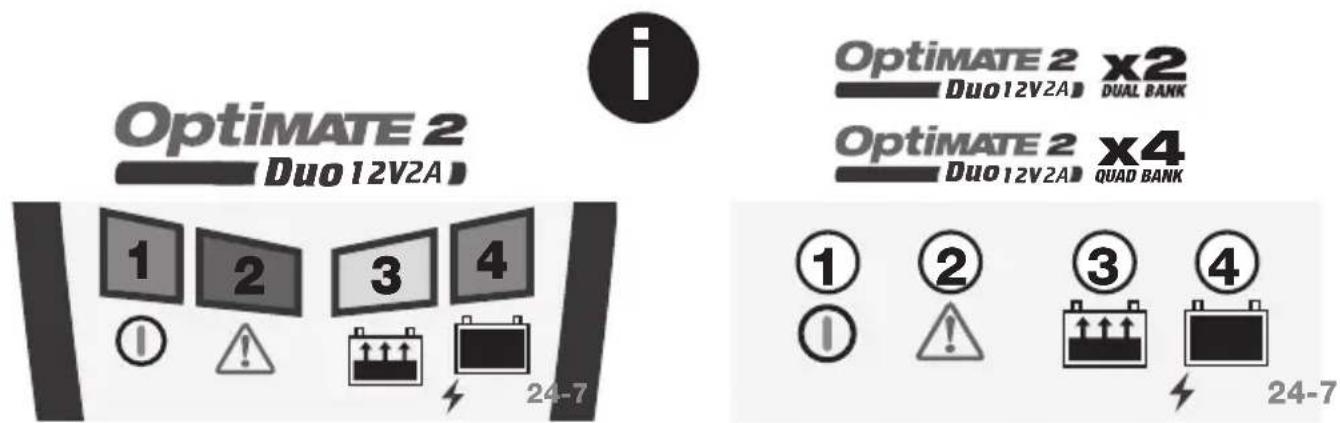

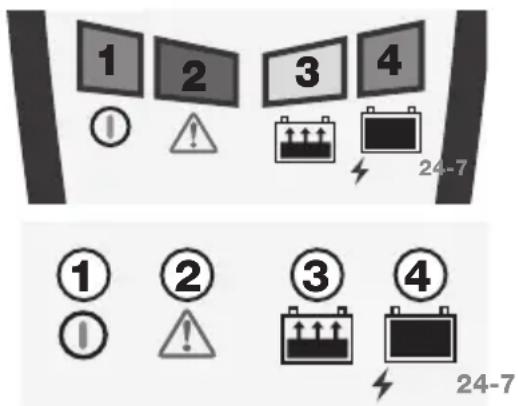

PANEL LED

POZNÁMKA: Nabíjecí stanice / banky u zařízení OptiMate2DUO x2 / OptiMate2DUO x4 pracují nezávisle.

LED #1 - Zapnuto. Potvrzení napájení nabíječky střídavým proudem.

LED #2 - OCHRANA PŘED OBRÁCENÍM POLARITY - rozsvítí se při nesprávném zapojení akumulátoru. Nabiječka je chráněna elektronicky, aby nedošlo k poškození. Výstup tak zůstane vypnutý, dokud není zapojení opraveno.

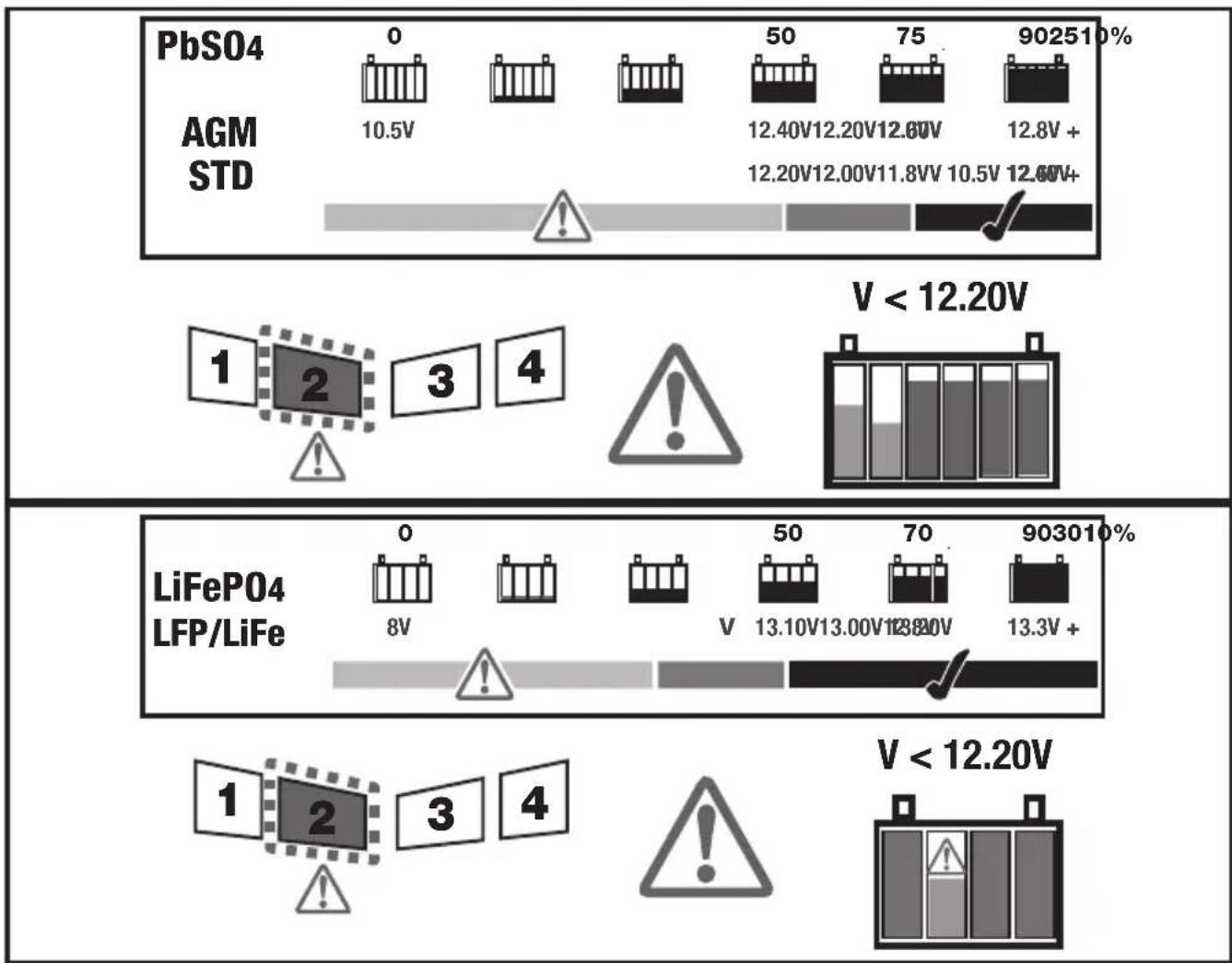

FAULTY BATTERY - Bliká / bliká, pokud by baterie nedokázala udržet základní nabíjení, možností je trvalé poškození v jednom nebo více článcích.

1 2 3 4 ① ② ③ ④ 24-7 ① ② ③ ④ 24-7

VAROVÁNÍ: Nepokoušejte se nabíjet znovu. Nechte baterii odborně posoudit. Tohle je zvláště důležité pro lithiové baterie LiFePO₄, kde pokračující nabíjení poškozené baterie může způsobit přehřátí.

LED #3 – Nabíjení a ověření nabíjení

KROK 1: OŽIVENÍ PŘI NÍZKÉM NAPĚTÍ (od 4V) do 8.8V

(LED #3 bliká):

Proud je limitován na 200mA a baterie se může pozvolna oživit na bezpečnou úroveň napětí 8.8 Voltů, po které proud až do hodnoty 1 A je dodáván v pulsech pro přípravu baterie na akceptování normálního nabíjení. Čas nabíjení: Minimum 15 minut, maximum 2 hodiny.

KROK 2: ZKOUŠKA ZDRAVÍ: Provede se test, aby se zjistilo, zda baterie může přijímat nabíjení vysokým proudem. Pokud ano, LED # 3 se rozsvítí a nabíjení pokračuje krokem 3. Pokud ne, LED # 2 bude blikat, což znamená, že nabíjení bylo přerušeno.

KROK 3: NABÍJENÍ:

Stupeň HLAVNÍHO NABÍJENÍ ( LED #2) dodává konstantní proud maximálně 2 A do baterie, až po napětí 14.2 -14.4V.

KROK 4 : OVĚŘENÍ:

Po dobu 30 minut program ověřuje úroveň nabití. Pokud baterie vyžaduje další nabíjení, program se na chvilku vrátí k HLAVNÍMU NABÍJENÍ, dodávající variabilní proudové pulsy do baterie. Tyto změny můžou nastat tolikrát kolik je zapotřebí, aby se snížil proudový požadavek baterie pod 1 A při 13.6V (to odpovídá baterii, která přijala tolik nabití kolik její stav dovoluje). Víz. očekávaný čas nabíjení níže.

POZNÁMKA: Z bezpečnostních důvodů je celkový čas nabíjení limitován na 48 hodin, po kterých se program posune ke KROKU 4.

LED# 3 - KROK 5 : Test udržení napětí střídající se po půl hodině s údržbou baterie

Test udržení napětí – ŽÁDNÝ NABÍJECÍ PROUD není dodáván po dobu 30 minut nebo dokud napětí neklesne pod 13.3V.

Údržba – plovoucí nabíjení při mezní hodnotě bezpečného napětí 13,6 V a max. hodnotě 2 A zabraňuje samovybíjení baterie. Baterie může odebírat proud dle potřeby, aby podporovala malé zatížení a bránila samovybíjení baterie. Údržba a test udržení napětí se střídají po půlhodinách, dokud nebude baterie odpojena.

Závady baterie / žádné nabíjení :

1. LED #4 nebude svítit nebo LED#3 a #4 se střídají 1-2 sekundy: baterie nebude schopná přijmout a udržet nabití nebo udržet dostatečné nabití, nebo v případě baterie stále připojené k elektrické soustavě vozidla to může signalizovat ztrátu proudu skrze opotřebenou kabeláž nebo spínač/kontakt, nebo v obvodu proud odebírající spotřebiče. Odpojte OptiMate z napájení a od baterie, poté:
   a) pokud stále připojeno ke kabeláži vozidla, vyjměte baterii z vozidla, zkontrolujte a pokud se baterie jeví fyzicky nepoškozená, ponechte ji 1 hodinu, pro umožnění obnovení napětí.
   b) pokud je baterie ve velice chladném prostředí, umístěte baterii, kde je nejméně 15°C (60°F) a poté nechte baterii po 1 hodinu (nebo až 24 hodin pokud byla baterie skladovaná v mrazu), aby se přirozeně zahrála.

NEPOKOUŠEJTE SE ZAHŘÁT BATERII UMĚLE.

Poté opětovně připojte OptiMate k baterii a OptiMate k napájení ze sítě. Pokud problém přetrvává přečtěte si bod 2 dole.

1. Primární funkci této nabíječky OptiMate je nabíjení a údržba baterií, které jsou v dobrém stavu nebo jsou středně vybité. Přejděte na www.optimate1.com a vyhledejte model OptiMate pro záchranu baterií schopný bezpečně a správně oživit výrazně

sulfátovanou olovo-kyselinovou baterii nebo nabíječku OptiMate Lithium, která může oživit lithiové baterie z vysoce vybitého stavu.

Dlouhodobá údržba baterie: OptiMate bude udržovat baterii jejíž základní stav je dobrý po dobu měsíců. Nejméně jednou za dva týdny zkontrolujte, že je spojení mezi nabíječkou a baterií pevné a v případě baterie s plnícími zátkami zkontrolujte hladinu elektrolytu a pokud je to nutné doplňte články (destilovanou vodou, NE kyselinou). Při manipulaci s bateriemi nebo v jejich blízkosti, vždy dávejte pozor a následujte BEZPEČNOSTNÍ VÝSTRAHY výše.

Čas nabíjení: Čas požadovaný OptiMate 2 DUO pro dokončení nabíjení u vybité, ale jinak nepoškozené baterie je přibližně roven 0.5 x Ah kapacity baterie, pro příklad baterie 42Ah nemůže zabrat více jak 21 hodin pro posun ke Kroku 4. Hluboce vybité baterie budou trvat výrazně déle.

ÚSPORNÝ EKO REŽIM POKUD JE NABÍJEČKA PŘIPOJENA KE ZDROJI: Napájecí měnič přepne do EKO režimu jakmile nabíječka není připojena k baterii mající za následek velice malý výkonový odběr menší než 0.5W, odpovídající denní spotřebě 0.012 kWh. Pokud je baterie připojená k nabíječce je spotřeba závislá na proudovém požadavku baterie a připojené elektrické soustavě vozidla. Po nabití baterie a nabíječce v dlouhodobém údržbovém režimu (pro udržování baterie 100% nabité) je celková spotřeba odhadována na 0.060 kWh nebo méně za den.

OMEZENÁ ZÁRUKA

TecMate (International) SA, Sint-Truidensesteenweg 252, B-3300 Tienen, Belgium poskytuje tuto limitovanou zárukupro originální maloobchodní prodej výrobku. Tato limitovaná záruka je nepřenosná. .TecMate (International) poskytuje záruku na tento akumulátorový nabíječ po dobu dvou let od data maloobchodního prodeje a to na vady materiálu nebo výrobní vady. Jestliže se projeví, jednotka bude opravena nebo vyměněna podle možností výrobce. Povinností kupujícího je zaslat zpět jednotku společně s dokladem o koupi v předem proplaceném převozu nebo zásilce, výrobci nebo jeho autorizovanému zástupci. Tato limitovaná záruka je neplatná při nesprávném použití výrobku, nešetrné přepravě nebo při opravách, které nebyly provedeny u výrobce nebo v jeho autorizovaném servisu. Výrobce jinou záruku než tuto limitovanou neposkytuje a výslovně vylučuje každou dodatečnou záruku včetně záruky pro následná poškození

JEDNÁ SE O JEDINOU UZNANOU OMEZENOU ZÁRUKU A VÝROBCE NEPŘEBÍRÁ ANI NEPOVĚŘUJE ŽÁDNOU JINOU OSOBU, ABY PŘEVZALA NEBO UZAVÍRALA VE VZTAHU K VÝROBKU JINÉ ZÁVAZKY, NEŽ JE TATO OMEZENÁ ZÁRUKA. VAŠE ZÁKONNÁ PRÁVA TÍM OVLIVNĚNA NEJSOU.

POZNÁMKA: Podrobnosti naleznete na www.tecmate.com/warranty.
