MANUALE UTENTE 2 Duo Optimate

IMPORTANTE: da leggere prima

di utilizzare l'apparecchio

GEBRUIKSAANWIJZING

Questo dispositivo non è destinato all'uso da parte di persone (tra cui i bambini) con ridotte capacità mentali, sensoriali o fisiche oppure con una carenza in esperienza e conoscenza, salvo supervisione o istruzioni relative all'uso del dispositivo da parte di una persona responsabile della loro sicurezza. I bambini devono essere sorvegliati per evitare che giochi con il dispositivo.

AVVERTENZE e NOTE DI SICUREZZA: Le batterie emettono GAS ESPLOSIVI – evitare di produrre fiamme o scintille vicino alle batterie.

Scollegare la corrente CA prima di effettuare connessioni CC/batteria. L'acido delle batterie è estremamente corrosivo. Indossare indumenti e occhiali di protezione ed evitare il contatto diretto. In caso di contatto accidentale, lavarsi immediatamente con acqua e sapone. Verificare che i poli non siano allentati; in caso contrario portare la batteria da un professionista. Qualora i poli fossero corrosi, pulirli con uno spazzolino a fili di rame; rimuovere il grasso e lo sporco con un panno inumidito con detergente. Azionare il caricatore solo se i conduttori in uscita e in entrata e i connettori sono in buone condizioni e non presentano danni. Qualora il cavo di alimentazione fosse danneggiato, è essenziale farlo sostituire immediatamente dal fabbricante, da un suo agente di servizio autorizzato o da un'officina qualificata, onde evitare possibili pericoli. Proteggere il caricatore da acidi e vapori acidi e dall'umidità sia durante l'uso sia al momento di riporlo. I danni dovuti alla corrosione, ossidazione o corto circuito dei circuiti elettrici interno non sono coperti da garanzia. Distanziare il caricatore dalla batteria durante la carica per evitare la contaminazione o esposizione agli acidi e vapori acidi. Se utilizzato in posizione orizzontale, posizionare il caricatore su una superfici dura e piatta, ma NON su plastica, tessuto o pelle. Servirsi degli appositi fori praticati nella base di appoggio per attaccare il caricatore a una solida e adatta superficie verticale.

ESPOSIZIONE AI LIQUIDI: I guasti del caricatore in seguito a ossidazione del pannello di controllo elettronico dovuta a un penetrazione di liquido nei componenti elettronici non sono coperti da garanzia. I connettori o le prese non vanno mai esposti alla pioggia o alla neve.

COLLEGAMENTI: Sono disponibili 2 set di collegamenti intercambiabili, uno a morsetti fornito con il caricatore per caricare la batteria fuori dal veicolo, l'altro in opzione con occhielli in metallo per la connessione permanente ai poli, e un tappo a tenuta stagna richiudibile sul connettore di collegamento al caricatore. Questo set permette un facile e sicuro collegamento del caricatore per la mantenimento della batteria senza rimozione dal veicolo. Il tappo a tenuta stagna richiudibile è progettato per proteggere il connettore dalla sporcizia e dall'umidità quando il caricatore non è collegato. Consultare un professionista per il collegamento degli occhielli metallici ai poli. Assicurare il connettore al tappo a tenuta stagna per evitare che possa interferire con parti semoventi del veicolo o che il cavo sia pizzicato o danneggiato da bordi taglienti. Il fusibile in linea nel set di collegamento a occhielli protegge la batteria da cortocircuiti accidentali fra i conduttori positivo e negativo. Sostituire i fusibili bruciati solo con fusibili nuovi similari da 15A.

CONNESSIONE DEL CARICABATTERIE ALLA BATTERIA

1. Scollegare l'alimentazione CA prima di effettuare o di eliminare delle connessioni alla batteria/CC.
2. Se si carica la batteria del veicolo con i morsetti della batteria, prima di effettuare le connessioni verificare che i morsetti della batteria possano essere posizionati in modo sicuro e protetto, distanti da cavi e tubi metallici circostanti o dal telaio. Eseguire le connessioni procedendo come segue: collegare innanzitutto il terminale della batteria non collegato al telaio (solitamente positivo), quindi collegare l'altro morsetto della batteria (solitamente negativo) al telaio, mantenendo le distanze dalla batteria e dalla linea del combustibile. Scollegare sempre nella sequenza contraria.
3. Quando si carica una batteria smontata dal veicolo utilizzando i morsetti della batteria, posizionare quest'ultima in una zona ben ventilata. Collegare il caricabatterie alla batteria: morsetto ROSSO a terminale POSITIVO (POS, P o +) e morsetto NERO a terminale NEGATIVO (NEG, N o -).

Verificare che le connessioni siano salde e sicure. Un buon contatto è fondamentale.

1. Se la batteria è molto scarica, rimuoverla dal veicolo e ispezionarla prima di collegare il caricabatterie per effettuare un tentativo di recupero. Effettuare un'ispezione visiva della batteria per rilevare la presenza di eventuali difetti meccanici, quali una scatola curvata o incrinata, oppure segni di perdite di elettroliti. Se la batteria presenta tappi per riempimento e le placche nelle celle sono visibili dall'esterno, esaminare attentamente la batteria per cercare di stabilire se alcune celle hanno un aspetto diverso dalle altre (ad esempio, se presentano del materiale bianco tra le placche o se le placche sono in contatto tra loro). Qualora vengano rilevati difetti meccanici, non cercare di ricaricare le batterie, ma sottoporle a una verifica da parte di esperti.

2. Se la batteria è nuova, prima di procedere alla connessione del caricabatterie, leggere attentamente le istruzioni di sicurezza e di funzionamento del produttore della batteria. Ove necessario, attenersi scrupolosamente alle istruzioni di riempimento di acido.

USO DI OPTIMATE 2 DUO: INIZIO DI CARICA

Per ragioni di sicurezza, l'uscita OptiMate si attiverà solo se collegata ad una batteria con ritenzione minima pari a 4 V.

BATTERIE COMPLETAMENTE SCARICHE. Prestare particolare attenzione a quanto di seguito riportato, estremamente importante per batterie relativamente piccole come quelle utilizzate su motocicli, trattori da giardino, moto d'acqua, motoslitte e simili: una batteria, se lasciata scarica per un periodo di tempo prolungato, può sviluppare danni permanenti a una o più celle. Questo tipo di batteria può riscaldarsi eccessivamente durante la carica ad alta tensione. Controllare la temperatura della batteria durante la prima ora e successivamente ogni ora. Controllare che non vi siano segni insoliti, come sprizzi o perdite di elettrolita, accentuata attività in una cella rispetto alle altre o sibili. Se in qualunque momento la batteria è troppo calda per toccarla o si osservano segni insoliti, DISCONNETTERE IMMEDIATAMENTE IL CARICABATTERIE.

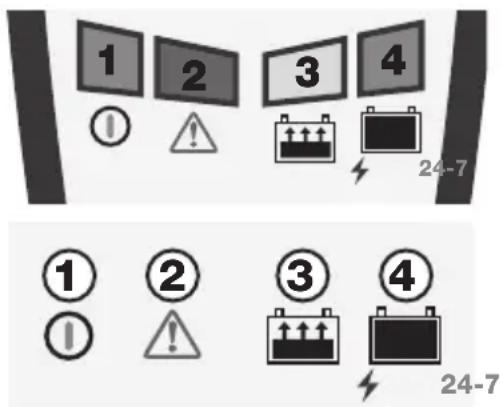

PANNELLO A LED

NOTA: Le stazioni di ricarica/power bank su OptiMate2DUO x2/OptiMate2DUO x4 funzionano in modo indipendente.

LED #1 - Accensione. Conferma l'alimentazione CA al caricabatterie.

LED #2 - PROTEZIONE DA POLARITÀ INVERSA – II LED si accende quando i collegamenti della batteria non sono stati effettuati correttamente. Il caricabatterie è dotato di protezione elettronica, pertanto non può subire danni. L'uscita resta disabilitata fino alla correzione dell'errore di collegamento.

BATTERIA DIFETTOSA - Lampeggia / lampeggia se la batteria non è in grado di sostenere una carica di base, possibile a causa di danno permanente all'interno di una o più cellule.

1 2 3 4 ① ② ③ ④ 24-7 ① ② ③ ④ 24-7

ATTENZIONE: non tentare di caricare di nuovo. Fare valutare la batteria in modo professionale. Questo è particolarmente

importante per le batterie al litio LiFePO4 dove continuare a caricare una batteria danneggiata potrebbe causarne il surriscaldamento.

LED #3 - Carica e verifica della carica

Fase 1 RICUPERO A BASSA TENSIONE da 4 V a 8,8 V (LED n. 3 lampeggiante). La corrente è limitata a 200 mA per permettere alla batteria un recupero graduale fino al livello sicuro di voltaggio di 8,8 Volt, quindi viene erogata una corrente fino a 1 A a impulsi per preparare la batteria a sopportare una carica normale. Tempo di carica: minimo 15 minuti, massimo 2 ore.

Fase 2: TEST DI STATO: viene eseguito un test per determinare se la batteria può ricevere una carica di corrente elevata, in tal caso, il LED n. 3 si accende completamente e la ricarica procede al PASSAGGIO 3. In caso contrario, il LED n. 2 lampeggerà per indicare che la ricarica è stata interrotta.

Fase 3 CARICA: La fase di CARICA PRINCIPALE eroga una corrente costante di circa 2 A al massimo alla batteria, fino a una tensione di 14,2 -14,4V.

Fase 4 VERIFICA: il circuito verifica il livello di carica della batteria. Se la batteria necessita di ulteriore carica, il programma torna alla fase di CARICA PRINCIPALE durante brevi periodi per trasferire una carica ad impulsi variabili alla batteria. Questi ripristini possono avvenire per tutte le volte necessarie a ridurre la richiesta di carica della batteria inferiore a 1 A a 13,6 V (cosa compatibile con una batteria che ha sopportato tutta la carica che la sua condizione di base le consente). Consultare i tempi di caricamento previsti di seguito.

NOTA: Per motivi di sicurezza il limite di tempo di carica totale è di 48 ore, dopodiché il programma passa alla FASE 4.

LED #4 - Fase 5: I test di ritenzione della tensione si alternano ogni mezz'ora* con il periodo di mantenimento della batteria NON VIENE EROGATA CORRENTE DI CARICA fino a 30 minuti o finché la tensione non scende sotto 13,3 V.

Mantenimento: disponibile carica fluttuante a un limite di tensione sicura di 13,6 V e fino a 2 A. La batteria può assorbire la corrente necessaria per il mantenimento di piccoli carichi e il controllo della scarica naturale. I periodi di mantenimento e le prove di ritenzione continuano ad alternarsi ogni mezz'ora finché la batteria non viene scollegata.

Problemi alla batteria/la batteria non si carica:

1. Il LED n. 4 non si accende o i LED n. 3 e n. 4 si alternano ogni 1-2 secondi: la batteria non riesce a sopportare o a mantenere sufficiente carica, oppure, se la batteria è ancora collegata al sistema di cavi del veicolo, potrebbe essere un segnale di perdita di corrente dovuta a cablaggi, fusibili o contatti deteriorati o ad accessori in circuito che consumano corrente. Scollegare OptiMate dall'alimentazione CA e dalla batteria, quindi:

a) Se la batteria è ancora collegata ai cavi del veicolo, rimuoverla dal veicolo, ispezionarla e, se appare danneggiata, consentire per un'ora il recupero del voltaggio.

b) Se la batteria si trova in un ambiente molto freddo, spostarla in un ambiente con temperatura di almeno 15 °C (60 °F) e lasciare che si scaldi naturalmente per un'ora e fino a 24 ore (se la batteria si trovava in un ambiente con temperature sotto lo zero). NON SCALDARE LA BATTERIA ARTIFICIALMENTE. Quindi, ricollegare OptiMate alla batteria e successivamente all'alimentazione CA. Se il problema persiste, leggere il punto 2 di seguito.

1. La funzione principale del caricabatterie OptiMate è caricare e mantenere soltanto batterie in buone condizioni o che si sono scaricate leggermente. Visitare www.optimate1.com per scoprire il modello di caricabatterie OptiMate con recupero di batteria che permette di recuperare in modo sicuro e corretto le batterie al piombo-acido gravemente solfatate, oppure il caricabatterie OptiMate Lithium che consente di recuperare le batterie al litio notevolmente scariche.

Mantenimento della batteria per periodi prolungati: OptiMate terrà in vita per mesi una batteria che si presenti

fondamentalmente in buone condizioni. Almeno una volta ogni due settimane, verificare che i collegamenti tra il caricabatterie e la batteria siano sicuri e, in caso di batterie con tappi di riempimento in ogni cella, scollegare la batteria dal caricabatterie, verificare il livello di elettrolita e se necessario, rabboccare le celle (con acqua distillata, NON acido), e ricollegare. Quando si maneggiano le batterie o ci si trova nelle loro vicinanze, osservare sempre le AVVERTENZE DI SICUREZZA qui riportate.

Tempo di carica: Il tempo di carica necessario per OptiMate 2 DUO per caricare completamente una batteria scarica ma non danneggiata è leggermente inferiore all 0,5x del valore nominale Ah della batteria, pertanto per una batteria da 42 Ah non dovrebbero essere necessarie più di 21 ore per passare alla Fase 4. Per le batterie molto scariche potrebbe essere necessario molto più tempo.

MODO ECOLOGICO DI RISPARMIO ENERGETICO QUANDO IL CARICABATTERIE È COLLEGATO ALLA RETE CA: Il convertitore di potenza passa in modalità ECO quando il caricabatterie non è collegato ad alcuna batteria e consente un assorbimento di alimentazione molto limitato, inferiore a 0,5 W, pari a un consumo energetico di 0,012 kWh al giorno. Quando una batteria viene collegata al caricabatterie, il consumo energetico dipende dalla domanda di corrente elettrica della batteria e della circuiteria elettronica/del veicolo connessi. Dopo aver caricato la batteria e una volta portato il programma di carica in modalità di carica di mantenimento a lungo termine (per mantenere la batteria carica al 100%), si stima che il consumo energetico totale sarà pari o inferiore a 0,060 kWh al giorno.

GARANZIA LIMITATA

TecMate (International) S.A., Sint-Truidensesteenweg 252, B-3300 Tienen, Belgio riconosce questa garanzia limitata agli acquirenti originali al dettaglio di questo strumento. Questa garanzia limitata non e' trasferibile. TecMate (International) garantische il carica per tre anni dalla data di acquisto al dettaglio contro difetti di materiale o di manodopera. Se tali difetti fossero riscontrati lo strumento verra' riparato o sostituito a discrezione dell'Azienda. Sara' obbligo dell'acquirente rispedire lo strumento, a proprie spese e cura, con il tagliando di acquisto (vede "NOTA"), al produttore o al distributore autorizzato. Questa garanzia limitata e' nulla se il prodotto e' maltrattato o usate male, soggetto ad incuria nel maneggiamento, o riparato da chiunque esclusi il produttore o il distributore autorizzato. Il produttore non riconosse altre garanzie se non questa limitata garanzia ed esclude espressamente ogni implicata garanzia che includa garanzie per conseguenti danneggiamenti.

QUESTA È LA SOLA ED ESPRESSAMENTE LIMITATA GARANZIA E L'AZIENDA PRODUTTRICE NE ASSUME NE AUTORIZZA ALCUNO AD ASSUMERE O FARE ALTRE CONCESSIONI CHE RIGUARDINO IL PRODUTTORE, DIVERSAMENTE DA QUESTA. I VOSTRI DIRITTI STATUTARI NON SONO COMMOVENTI.

NOTA: Vede www.tecmate.com/warranty o contattate [e-mail]

Si può trovare più informazione sui prodotti di TecMate da www.tecmate.com.
