MANUALE UTENTE Lithium 0.8A Optimate

IMPORTANTE: da leggere prima di utilizzare l'apparecchio

INSTRUKTIONER

Questo dispositivo non è destinato all'uso da parte di persone (tra cui i bambini) con ridotte capacità mentali, sensoriali o fisiche oppure con una carenza in esperienza e conoscenza, salvo supervisione o istruzioni relative all'uso del dispositivo da parte di una persona responsabile della loro sicurezza. I bambini devono essere sorvegliati per evitare che giochino con il dispositivo.

USO DI OPTIMATE LITHIUM 0,8A

UTILIZZO CORRETTO: Utilizzare il caricabatterie soltanto se i poli e i connettori di ingresso e di uscita sono in buone condizioni, non danneggiati. Se il cavo di ingresso è danneggiato, è essenziale farlo sostituire immediatamente dal produttore, dal riparatore autorizzato o da un'officina qualificata, per evitare pericoli. Proteggere il caricabatterie dall'umidità sia durante l'uso che nell'immagazzinamento. I danni derivanti da corrosione, ossidazione o cortocircuiti elettrici interni non sono coperti dalla garanzia. Distanziare il caricabatterie dalla batteria durante la carica per evitare la contaminazione o l'esposizione all'acido o ai vapori acidi. Se lo si utilizza nell'orientamento orizzontale, collocare il caricabatterie su una superficie dura e piana, ma NON su plastica, tessuto o cuoio. Utilizzare i fori di fissaggio forniti nella base dell'involucro per collegare il caricabatterie a qualunque superficie verticale pratica e comoda.

ESPOSIZIONE AI LIQUIDI: Questo caricabatterie è destinato a sopportare l'esposizione ai liquidi rovesciati o spruzzati accidentalmente sull'involucro dall'alto, o a una leggera pioggia.

L'esposizione prolungata alla pioggia è sconsigliata e si otterrà una maggiore durata riducendo al minimo tale esposizione. Un guasto del caricabatterie dovuto all'ossidazione derivante dalla penetrazione eventuale di liquido nei componenti elettronici, nei connettori o nelle spine, non è coperto da garanzia.

BATTERIE COMPLETAMENTE SCARICHE: Prestare particolare attenzione a quanto di seguito riportato:

Se lasciata scarica per un periodo di tempo prolungato, una batteria LiFePO4 può sviluppare danni permanenti a una o più celle. Questo tipo di batteria può riscaldarsi eccessivamente durante la carica. Durante la modalità di ricupero, il programma limita la corrente di carica se la tensione è inferiore a 12,8 v e dovrebbe rilevare danni evidenti alle celle e sospendere automaticamente la carica. Tuttavia, maggiore è il numero delle celle in parallelo, più è difficile rilevare una cella difettosa. Ad es. una batteria da 5 ah ha generalmente 4 gruppi collegati in serie, ciascuno da 2 celle collegate in parallelo (configurazione 4s2p - totale 8 celle), una batteria da 10 ah ha 4 gruppi collegati in serie, ciascuno da 4 celle collegate in parallelo (configurazione 4s4p - totale 16 celle).

Controllare SEMPRE la temperatura della batteria durante la prima ora e successivamente ogni ora. Se in qualunque momento la batteria è troppo calda per toccarla o si osservano segni insoliti, STACCARE IMMEDIATAMENTE IL CARICABATTERIE.

TEMPO DI CARICA

Tempo di carica su una batteria scarica ma senza danni:

Per le batterie con valore nominale da 2,5 Ah a 5 Ah: da 180 a 360 minuti per passare al test di mantenimento della carica.

Per le batterie con capacità superiore a 5 Ah: 125% del valore nominale Ah della batteria, pertanto per una batteria da 30 Ah non dovrebbero essere necessarie più di 38 ore per passare al test di mantenimento della carica.

Per le batterie molto scariche potrebbe essere necessario molto più tempo. Non può essere raggiunta una carica completa entro il limite di sicurezza della carica di 24 ore. In questo caso seguire la procedura di ripristino riportata di seguito.

RIPRISTINO DELLA CARICA E CICLO DI TEST

Scollegare dall'alimentazione di rete CA. Attendere che il LED 1 DI ACCENSIONE si spenga. Quando ci si ricollega all'alimentazione di rete CA, i LED 3, 4, 5 e 6 lampeggiano due volte per confermare l'integrità del microprocessore, indipendentemente dal fatto che il caricabatterie rimanga collegato o meno alla batteria.

MODALITÀ ECOLOGICA DI RISPARMIO ENERGETICO QUANDO IL CARICABATTERIE È COLLEGATO ALL'ALIMENTAZIONE CA:

Il convertitore di alimentazione passa in modalità ECO quando il caricabatterie non è collegato ad alcuna batteria e consente un assorbimento di alimentazione molto limitato, inferiore a 0,5 W, pari a un consumo energetico di 0,012 kWh al giorno. Quando una batteria viene collegata al caricabatterie, il consumo energetico dipende dalla domanda di corrente elettrica della batteria e della circuiteria elettronica/del veicolo connessa. Dopo aver caricato la batteria e una volta portato il programma di carica in modalità di carica di mantenimento a lungo termine (per mantenere la batteria carica al 100%), si stima che il consumo energetico totale sarà pari o inferiore a 0,024 kWh al giorno.

ESECUZIONE DELLA CARICA

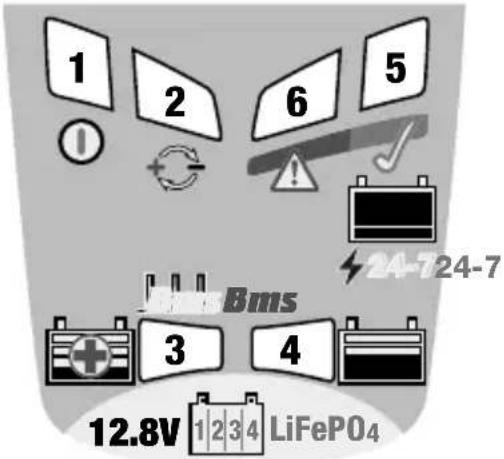

Gli indicatori LED riportati di seguito sono disposti in sequenza nel modo in cui potrebbero accendersi nel corso del programma.

1 2 6 5 12.8V 1 2 3 4 LiFePO₄ Bms 24-724-7

LED #1: ACCESO – Conferma l'alimentazione CA al caricabatterie.

Indicazione di ALTA e BASSA intensità: BASSA: la batteria non è collegata. ALTA: la batteria è collegata e la corrente viene erogata.

LED #2: PROTEZIONE DA POLARITÀ INVERSA – II LED si accende quando i collegamenti della batteria non sono stati effettuati correttamente. Il caricabatterie è dotato di protezione elettronica, pertanto non può subire danni. L'uscita resta disabilitata fi no alla correzione dell'errore di collegamento.

PROCEDURA DI RESET DEL BMS: per le batterie con un sistema di gestione della batteria (BMS, Battery Management System) integrato che protegge dallo scaricamento completo, seguire la presente procedura: 1) Scollegare OptiMate Lithium dall'alimentazione di rete. Attendere che il LED #1 si spenga. 2) Collegare OptiMate Lithium alla batteria: morsetto ROSSO al terminale POSITIVO (POS, P o +) e morsetto NERO al terminale NEGATIVO (NEG, N o -). 3) Ricollegare OptiMate Lithium all'alimentazione di rete. Uno speciale impulso di reset del BMS viene trasmesso per un minuto. I LED #3 lampeggia alla trasmissione di ogni impulso di reset.

Il reset del BMS ha esito positivo quando il LED #3 0 il LED #4 si accende autonomamente.

Il reset del BMS non ha esito positivo: 1) Un sistema avanzato di gestione della batteria che include la protezione termica impedisce il funzionamento se la temperatura della batteria scende al di sotto dell'intervallo di temperatura operativa sicura raccomandato dal produttore. Controllare le specifi che del produttore della batteria. 2) La batteria è collegata con polarità inversa. Correggere i collegamenti e riprovare. 3) Il circuito collegato alla batteria impedisce l'invio dell'impulso. Scollegare o spegnere il circuito e riprovare. 4) Il BMS della batteria può aver subito danni. Rivolgersi a un esperto per avere una valutazione.

LED #3: RECUPERO Questa modalità si attiva se la batteria è stata scaricata più del 90% o se la tensione è inferiore a 12,8 V. Durante la modalità RECUPERO il programma limita la corrente di carica e verifi ca la presenza di danni alle celle. La corrente di carica viene regolata automaticamente man mano che la carica avanza. Una batteria LiFePO _4 sana passerà alla tappa di CARICA entro 4 ore.

ERRORE: LED #6 lampeggiante: TEST – La carica è stata sospesa poiché OptiMate ha rilevato che la batteria può aver subito danni permanenti e che è necessaria una valutazione professionale.

ATTENZIONE: Una batteria LiFePO ^4 completamente scarica può avere sviluppato danni

permanenti a una o più celle. Le batterie a capacità superiore con celle multiple in parallelo (confi gurazione 4s2p o superiore) possono avere una cella in buono stato accoppiata a una cella difettosa: questo richiederà tempi di individuazione del danno più lunghi. Questo tipo di batteria può riscaldarsi eccessivamente durante la carica, il che conferma che sussiste un problema nella batteria. Controllare SEMPRE la temperatura della batteria durante la prima ora e successivamente ogni ora. Se in qualunque momento la batteria è troppo calda al fatto o si osservano segni insoliti, SCOLLEGARE IMMEDIATAMENTE IL CARICABATTERIE.

CARICA LED #4: FASI DI CARICA, ASSORBIMENTO A IMPULSI E VERIFICA DELLA CARICA ALLA BATTERIA viene erogata una corrente costante di 0,8 A fino a una tensione di 14,3 V. Viene verificato il livello di carica della batteria. Se la batteria necessita di ulteriore carica,-viene erogatoun impulso di corrente variabile, portando ogni cella alla stessa carica completa.

NOTA: Per motivi di sicurezza, il limite di tempo di carica totale è di 48 ore.

LED #5: BATTERIA PRONTA/Mantenimento 24/7 attivo

A questo punto la batteria può essere utilizzata. Se rimane collegata (consigliato), lo stato di salute della batteria viene confermato e seguito dal mantenimento 24/7 OptiMate che mantiene la batteria a carica completa.

5.1 La prova dello stato di salute si avvia immediatamente dopo l'accensione del LED #5. L'erogazione di corrente alla batteria viene interrotta per un massimo di 12** ore per consentire alla batteria di stabilizzarsi e confermare che i circuiti del veicolo non la stiano esaurendo. Vedere pagina 2 per i LED 5 e 6 che corrispondono al livello di carica e alla salute della batteria. Il LED #6 si accende se la batteria si sta esaurendo o se lo stato di salute della stessa non è ottimale.

** Se l'erogazione della carica risulta inferiore a 12 ore all'accensione del LED #5, la prova dello stato di salute si estende fi no a 24 ore e sarà seguita dal mantenimento 24/7.

5.2 Mantenimento 24/7 OptiMate: per ogni ora in cui la batteria resta collegata, il programma di mantenimento 24/7 OptiMate eroga fi no a 30 minuti di carica fl uttuante a una tensione di 13,6 V, seguiti e alternati con periodi di RIPOSO (non in carica) di 30 minuti. Il livello di carica viene monitorato costantemente. OptiMate Lithium controllerà la scarica tramite un circuito collegato o la scarica naturale della batteria. SUGGERIMENTO: controllare lo stato delle batterie almeno ogni due settimane.

IMPORTANTE: quando si maneggiano le batterie o anche solo in presenza di batterie, leggere sempre con cura le AVVERTENZE DI SICUREZZA qui riportate.

1. LED #6 acceso/lampeggiante - La BATTERIA non mantiene la carica/la carica è stata sospesa.

La tensione della batteria non viene mantenuta al di sopra di 12 V o potrebbe non essere stata suffi cientemente recuperata. Nel caso in cui la batteria sia ancora collegata al sistema elettrico supportato, il LED rosso #6 può segnalare una perdita di corrente attraverso il cablaggio collegato oppure accessori che consumano corrente “sempre accesi”. Anche un consumo improvviso, come quello derivante dall'accensione dei fanali di un veicolo o dall'avvio di un motore, che viene attivato mentre il caricabatterie è collegato, può far scendere notevolmente la tensione della batteria.

Per risolvere il problema: scollegare OptiMate Lithium per consentire al programma di resettarsi, quindi ricollegarlo.

GARANZIA LIMITATA

TecMate (International) S.A., Sint-Truidensesteenweg 252, B-3300 Tienen, Belgio riconosce questa garanzia limitata agli acquirenti originali al dettaglio di questo strumento. Questa garanzia limitata non e' trasferibile. TecMate (International) garantische il carica per tre anni dalla data di acquisto al dettaglio contro difetti di materiale o di manodopera. Se tali difetti fossero riscontrati lo strumento verra' riparato o sostituito a discrezione dell'Azienda. Sara' obbligo dell'acquirente rispedire lo strumento, a proprie spese e cura, con il tagliando di acquisto (vede "NOTA"), al produttore o al distributore autorizzato. Questa garanzia limitata e' nulla se il prodotto e' maltrattato o usate male, soggetto ad incuria nel maneggiamento, o riparato da chiunque esclusi il produttore o il distributore autorizzato. Il produttore non riconosse altre garanzie se non questa limitata garanzia ed esclude espressamente ogni implicata garanzia che includa garanzie per conseguenti danneggiamenti.

QUESTA È LA SOLA ED ESPRESSAMENTE LIMITATA GARANZIA E L'AZIENDA PRODUTTRICE NE ASSUME NE AUTORIZZA ALCUNO AD ASSUMERE O FARE ALTRE CONCESSIONI CHE RIGUARDINO IL PRODUTTORE, DIVERSAMENTE DA QUESTA. I VOSTRI DIRITTI STATUTARI NON SONO COMMOVENTI.

NOTA: Vede www.tecmate.com/warranty o contattate [e-mail]

Si può trovare più informazione sui prodotti di TecMate da www.tecmate.com.

AUTOMATISK DIAGNOSTISK LADDARE FÖR 12,8 V LiFePO _4 -BATTERIER (LITIUMJÄRNFOSFAT-BATTERIER). BATTERIER FRÅN 2,5 ÅH TILL 30 AH:

SÄKERHETSVARNING OCH SÄKERHETSINFORMATION:
