BEDIENUNGSANLEITUNG Lithium 0.8A Optimate

ANWENDUNGSVORSCHRIFTEN

WICHTIG: Vollständig vor der Benutzung lesen

GEBRUIKSAANWIJZING

SICHERHEITSWARNUNG UND -HINWEISE

Dieses Gerät ist nicht dafür vorgesehen, von Personen (einschließlich Kindern) verwendet zu werden, die über beschränkte körperliche, sensorische und mentale Fähigkeiten oder mangelnder Erfahrung bzw. unzureichendem Wissen verfügen, sofern diese nicht durch eine für die Sicherheit verantwortliche Person zur korrekten Verwendung des Geräts eingewiesen wurden oder das Gerät ohne Aufsicht bedienen. Kinder, die sich in der Nähe des Geräts befinden, sollten beaufsichtigt werden, um sicherzustellen, dass diese nicht mit dem Gerät spielen.

VERWENDUNG DES OPTIMATE LITHIUM 0,8A

KORREKTER GEBRAUCH: Das Ladegerät darf nur verwendet werden, wenn sich die Eingangs- und Ausgangsleitungen in einem guten, unbeschädigten Zustand befinden. Wenn das Eingangskabel beschädigt ist, muss es zur Vermeidung jeglicher Gefahr unverzüglich durch den Hersteller, seinen autorisierten Wartungsdienstleister oder eine qualifizierte Werkstatt ausgetauscht werden. Das Ladegerät muss sowohl während des Betriebs als auch während der Lagerung vor Dunst und Feuchtigkeit geschützt werden. Schäden durch Korrosion, Oxidation oder internen Kurzschluss sind nicht durch die Garantie abgedeckt. Das Ladegerät während des Ladevorgangs in einem gewissen Abstand zur Batterie aufstellen, um eine Verunreinigung durch Säure oder säurehaltige Dämpfe zu vermeiden. Wenn das Ladegerät horizontal aufgestellt wird, muss es auf einer harten flache Fläche platziert werden, die NICHT aus Kunststoff, Stoff oder Leder bestehen darf. Zur Befestigung des Ladegeräts an einer passenden und geeigneten vertikalen Oberfläche die Befestigungsbohrungen unten am Gehäuse verwenden.

EINWIRKUNG VON FLÜSSIGKEITEN: Dieses Ladegerät hält versehentlich von oben auf das Gehäuse verschütteten oder verspritzten Flüssigkeiten sowie leichtem Regen stand. Von einem längeren Aufenthalt im Regen ist abzuraten. Je weniger das Gerät Regen und sonstigen Flüssigkeiten ausgesetzt ist, desto länger wird seine Betriebsdauer. Ein Ausfall des Ladegeräts durch Oxidation aufgrund des Eindringens von Flüssigkeiten in die elektronischen Bauteile, Stecker oder Anschlüsse ist nicht durch die Garantie abgedeckt.

SEHR STARK ENTLADENE, VERNACHLÄSSIGTE BATTERIEN: Beachten Sie die folgenden Punkte besonders genau: Bei einer LiFeP04 Batterie, die sich über einen längeren Zeitraum im tiefentladenen Zustand befand, können eine oder mehrere Zellen permanent beschädigt sein. Solche Batterien können sich beim Laden übermäßig erwärmen. Im SAVE-Modus begrenzt das Programm den Ladestrom, wenn die Spannung unter 12,8V liegt und das Programm sollte offensichtliche Schäden an Zellen erkennen, je höher jedoch die Anzahl parallel geschalteter Zellen, desto schwieriger ist die Erkennung einer defekten Zelle. Beispiel: eine 5Ah Batterie hat in der Regel 4 in Reihe geschaltete Gruppen à 2 parallel geschaltete Zellen (4S2P Konfiguration - insgesamt 8 Zellen), eine 10Ah Batterie hat 4 in Reihe geschaltete Gruppen à 4 parallel geschaltete Zellen (4S4P Konfiguration - insgesamt 16 Zellen).

Während der ersten Stunde IMMER die Batterietemperatur überwachen, danach einmal pro Stunde. Wenn die Batterie zu irgendeinem Zeitpunkt so heiß wird, dass sie nicht mehr problemlos berührt werden kann, oder sonstige ungewöhnliche Zeichen erkennbar sind, DAS LADEGERÄT SOFORT TRENNEN.

LADEDAUER

Ladedauer bei einer entladenen, aber ansonsten unbeschädigten Batterie:

Für Batterien mit einer Nennladung zwischen 2,5 und 5 Ah: 180 bis 360 Minuten bist zum Spannungserhaltungstest.

Für Batterien mit einer Nennladung über 5 Ah: 125 % der Nennladung der Batterie, also benötigt eine 30-Ah-Batterie nicht mehr als 38 Stunden bis zum Spannungserhaltungstest.

Bei tiefentladenen Batterien kann die Ladedauer erheblich länger sein, Eine vollständige Aufladung wird möglicherweise innerhalb der 24-Stunden-Grenze für sichere Aufladung nicht erreicht. In diesem Fall muss der unten erläuterte Rücksetzvorgang befolgt werden.

RÜCKSETZEN DES AUFLADUNGS- UND TESTZYKLUS

Die Netzspannungsversorgung unterbrechen. Warten, bis die NETZ-LED #1 erlischt. Beim erneuten Anschluss an die Netzspannung blinken alle LEDs bis auf # 3, 4, 5 und 6 zweimal, um die Funktion des Mikroprozessors zu bestätigen, auch wenn das Ladegerät nicht mit einer Batterie verbunden ist.

SPARMODUS, WENN DAS LADEGERÄT AN DIE NETZSPANNUNGSVERSORGUNG ANGESCHLOSSEN IST:

Der Stromrichter aktiviert den Sparmodus, wenn das Ladegerät nicht an eine Batterie angeschlossen ist, sodass ein niedriger Stromverbrauch von weniger als 0,5 W bzw. eine Leistungsaufnahme von 0,012 kWh pro Tag vorliegt. Wenn eine Batterie an das Ladegerät

angeschlossen wird, wird die Leistungsaufnahme vom Verbrauch der Batterie, und des angeschlossenen Fahrzeugs bzw. der elektronischen Verbraucher bestimmt. Wenn die Batterie aufgeladen ist und sich das Ladegerät im langfristigen Wartungsladungsmodus befindet (um die vollständige Ladung aufrechtzuerhalten), beträgt die gesamte Leistungsaufnahme voraussichtlich höchstens 0,024 kWh pro Tag.

LADUNGSPROZEDUR

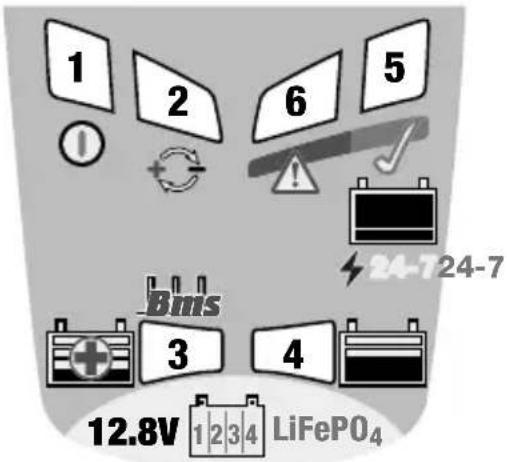

Die LED-Dioden, die sich unten beziehen, und die Klauseln die sie beschäftigen, erscheinen der Programmreihefolge nach.

1 2 6 5 Bins 3 4 12.8V 1 2 3 4 LiFePO₄

LED Nr. 1: EINSCHALTEN – bestätigt die Netzspannungsversorgung des Ladegeräts.

Intensitätsanzeige HOCH und NIEDRIG: NIEDRIG: Keine Batterie angeschlossen. HOCH: Batterie angeschlossen, Strom fl ießt.

LED Nr. 2: VERPOLUNGSSCHUTZ: – Leuchtet auf, wenn die Batterie falsch angeschlossen ist. Das Ladegerät ist elektronisch gegen Beschädigung geschützt. Der Ausgang bleibt deaktiviert, bis wieder die passenden Bedingungen vorliegen.

BMS RESET-VORGANG: Bei Batterien mit integriertem Batteriemanagementsystem (BMS), das vor Tiefentladung schützt, folgendermaßen vorgehen: 1) OptiMate Lithium von der Netzspannungsversorgung trennen. Warten, bis die LED Nr. 1 erlischt. 2) Schließen Sie OptiMate Lithium an die Batterie an: ROTE Klemme an PLUSPOL (POS, P oder +) und SCHWARZE Klemme an MINUSPOL (NEG, N oder -). 3) Schließen Sie das OptiMate Lithium erneut an die Netzspannungsversorgung an.

Ein spezieller BMS-Rücksetzimpuls wird eine Minute lang abgegeben. LED Nr. 3 blinken wenn die einzelnen Rücksetzimpulse abgegeben werden.

Das BMS wurde erfolgreich zurückgesetzt, wenn entweder LED Nr. 3 ODER LED Nr. 4 von selbst leuchten.

Zurücksetzen des BMS funktioniert nicht: 1) Ein fortschrittliches Batteriemanagementsystem mit thermischer Schutzeinrichtung verhindert den Betrieb, wenn die Batterietemperatur außerhalb des vom Hersteller empfohlenen sicheren Betriebstemperaturbereichs liegt. Überprüfen Sie die Spezifi kationen des Batterieherstellers. 2) Die Batterie ist mit vertauschten Polen angeschlossen. Korrekten Anschluss sicherstellen und erneut versuchen. 3) Die an die Batterie angeschlossene Schaltung verhindert die Abgabe des Impulses. Trennen oder schalten Sie den Stromkreis aus und versuchen Sie es erneut. 4) Das BMS der Batterie kann beschädigt worden sein. Lassen Sie die Batterie von einem Fachmann überprüfen.

LED Nr. 3 SPEICHERN: Dieser Modus liegt vor, wenn die Batterie zu über 90 % entladen ist / die Spannung unter 12,8 V liegt. Während des Speichermodus begrenzt das Programm den Ladestrom und untersucht, ob ein Zellschaden vorliegt. Der Ladestrom wird während des Ladens automatisch angepasst. Eine gesunde LiFePO4-Batterie wird innerhalb von 4 Stunden in den Lademodus wechseln.

FEHLER: TEST LED Nr. 6 blinkt – Der Ladevorgang wurde unterbrochen, als OptiMate erkannt hat, dass die Batterie möglicherweise dauerhaft beschädigt ist und eine fachliche Beurteilung erforderlich ist.

VORSICHT: Eine tiefentladene LiFePO _4 Batterie kann in einer oder mehreren Zellen Schäden aufweisen. Bei Batterien mit höherer Kapazität und mehreren parallelen Zellen (Konfiguration 4s2p oder mehr) kann eine gute Zelle mit einer schlechten Zelle gekoppelt sein, was länger dauert, bis es erkannt wird. Eine solche Batterie kann sich während des Ladevorgangs übermäßig stark aufheizen,

was auf ein Problem schließen lässt. Während der ersten Stunde IMMER die Batterietemperatur überwachen, danach einmal pro Stunde. Wenn die Batterie zu irgendeinem Zeitpunkt so heiß wird, dass sie nicht mehr problemlos berührt werden kann, oder sonstige ungewöhnliche Zeichen erkennbar sind, DAS LADEGERÄT SOFORT TRENNEN.

LADUNG LED NR. 4 – LADEKAPAZITÄT-, PULSABSORPTIONS- UND -LADUNGSPRÜFUNGSPHASEN:

Ein konstanter Strom von 0,8 A wird in Impulsen bei einer Spannung bis zu 14,3 V abgegeben. Der Ladezustand der Batterie wird überprüft. Wenn die Batterie weiter geladen werden muss-werden an die Batterie verschiedene Stromimpulse abgegeben, die jede Zelle gleichmäßig und vollständig aufl aden.

HINWEIS: Aus Sicherheitsgründen ist die gesamte Ladedauer auf 48 Stunden begrenzt.

LED Nr. 5: BATTERIE BETRIEBSBEREIT/24-7-Batteriepfl ege:

Die Batterie kann verwendet werden. Wenn Sie das Gerät verbunden lassen (empfohlen), wird der Zustand der Batterie überprüft, gefolgt von der 24-7-Batteriepfl ege des OptiMate, die die vollständige Aufl adung der Batterie aufrechterhält.

5.1 Eine Prüfung des Batteriezustands beginnt unmittelbar, nachdem die LED Nr. 5 aufl euchet. Die Abgabe von Strom an die Batterie wird für bis zu 12** Stunden unterbrochen, um der Batterie eine Ruhephase einzuräumen und zu überprüfen, ob das Bordnetz die Batterie nicht erschöpft. Auf Seite 2 fi nden Sie Informationen zu LED 5 und 6 in Bezug auf Ladestand und Batteriezustand. LED Nr. 6 leuchtet, wenn die Batterie nahezu entladen oder ihr sonstiger Zustand nicht optimal ist.

** Wenn das Aufl aden bis zum Aufl euchten von LED Nr. 5 weniger als 12 Stunden gedauert hat, wird der Zustandstest nach Ablauf von 24 Stunden fortgesetzt und anschließend eine 24-7-Batteriepfl ege durchgeführt.

5.2 OptiMate – 24-7-Batteriepfl ege: Solange die Batterie an den OptiMate mit

24-7-Batteriepflegeprogramm angeschlossen ist, wechseln sich 30-minütige Ladezyklen bei einer Spannung von 13,6 V mit 30-minütigen PAUSEN ab, in denen kein Ladestrom fl ießt. Der Ladezustand wird kontinuierlich überwacht. OptiMate wirkt einer Entladung durch angeschlossene Netze oder Selbstentladung entgegen. TIPP: Überprüfen Sie mindestens alle zwei Wochen den Batteriezustand.

WICHTIG: Beim Umgang mit Batterien oder Arbeiten in ihrer Nähe sind die oben angegebenen SICHERHEITSHINWEISE unbedingt einzuhalten!

6. LED Nr. 6 blinkt – BATTERIE hat keine Ladung / Ladevorgang unterbrochen.

Die Batteriespannung bleibt nicht über 12 V oder konnte nicht ausreichend wiederhergestellt werden. Ist die Batterie noch an das elektrische System angeschlossen, das sie mit Energie versorgt, kann die rot leuchtende LED Nr. 6 auf einen Stromverlust durch angeschlossene Kabel oder Elemente mit permanentem Strombedarf hinweisen. Auch das plötzliche Hinzuschalten einer Last oder Motorstart bei angeschlossenem Ladegerät kann zu einem erheblichen Spannungsverlust der Batterie führen. Um das Problem zu beheben: OptiMate Lithium trennen, das Programm zurücksetzen und erneut anschließen.

BEGRENZTE GARANTIE

TecMate (International) N.V., Sint-Truidensesteenweg 252, B-3300 Tienen, Belgien, gewährt dem ursprünglichen Käufer beim Kauf dieses Produktes diese begrenzte Garantie. Diese begrenzte Garantie ist nicht übertragbar. TecMate (International) übernimmt für drei Jahre ab Verkaufsdatum die Garantie für dieses Batterieladegerät hinsichtlich Material- oder Verarbeitungsfehlern. Sollten solche Fehler auftreten, wird das Gerät nach Ermeßen des Herstellers repariert oder ersetzt. Es ist Sache des Käufers, das Gerät zusammen mit dem Kaufnachweis (siehe "BEACHTUNG) "an den Hersteller oder seinen ermächtigten Vertreter einzuschicken, wobei der Käufer die Transport- oder Portokosten trägt. Diese begrenzte Garantie ist nichtig, wenn das Produkt mißbräuchlich verwendet, unsachgemäß behandelt oder nicht vom Werk oder einem ermächtigten Vertreter repariert wurde.

EINWIRKUNG VON FLÜSSIGKEITEN: Die Garantie gilt nicht für Schäden am Gerät bzw. den elektronischen Komponenten, Steckverbindern oder Steckern, die durch eindringende korrosive Flüssigkeiten verursacht wurden.

Der Hersteller gewährt außer dieser begrenzten Garantie keinerlei Garantie und schließt ausdrücklich jede implizite Gewährleistung, einschließlich jeglicher Garantie gegen Folgeschäden aus.

DIES IST DIE EINZIGE AUSDRÜCKLICHE BEGRENZTE GARANTIE, UND DER HERSTELLER ÜBERNIMMT KEINERLEI VERPFLICHTUNG GEGENÜBER DEM PRODUKT. IHRE GESETZLICHEN RECHTE SIND NICHT BETROFFEN.

BEACHTUNG: Siehe www.tecmate.com/warranty oder kontaktieren Sie [e-mail]

Mehr Informationen über TecMate Produkten können bei www.tecmate.com gefunden werden.
