MANUAL DE UTILIZADOR Lithium 10A Optimate

INSTRUÇÕES DE UTILIZAÇÃO

IMPORTÁNTE: Ler antes de utilizar.

Este dispositivo não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades mentais, sensoriais ou físicas diminuídas, nem por pessoas com falta de experiência ou conhecimentos, a não ser que recebam supervisão ou instruções adequadas, dadas por uma pessoa responsável pela sua segurança, no que respeita ao seu uso. As crianças devem ser supervisionadas de modo a assegurar que não brincam com o dispositivo.

NOTAS E AVISOS DE SEGURANÇA: as baterias emitem GASES EXPLOSIVOS - mantenha a bateria afastada de chamas e faíscas. Desligue a fonte de alimentação de CA antes de estabelecer ou desligar as ligações de CC à bateria. Os ácidos da bateria são altamente corrosivos. Utilize vestuário e óculos de protecção e evite o contacto com a pele. Em caso de contacto acidental, lave imediatamente com água e sabão. Verifique se os bornes da bateria não estão soltos; se estiverem, mande avaliar a bateria por um profissional. Se os bornes da bateria estiverem corroídos, limpe-os com uma escova de arame de cobre; se estiverem gordurosos ou sujos, limpe-os com um pano humedecido com detergente. Utilize o carregador apenas se os condutores de entrada e saída e os conectores estiverem em boas condições e intactos. Se o cabo de entrada estiver danificado, é essencial que seja substituído imediatamente pelo fabricante, pelo agente de assistência autorizado ou uma oficina qualificada, para evitar o perigo. Proteja o carregador de ácidos, vapores ácidos e da humidade tanto durante o uso e como no armazenamento. Os danos resultantes de corrosão, oxidação ou de curto-circuitos eléctricos internos não são cobertos pela garantia. Afaste o carregador da bateria durante o carregamento para evitar a contaminação por ácido ou a exposição ao ácido ou a vapores ácidos. Se utilizar o carregador na posição horizontal, coloque-o sobre uma superfície plana e dura, mas NÃO sobre uma superfície de plástico, tecido ou couro. Utilize os orifícios de fixação existentes na base de caixa para prender o carregador a qualquer superfície vertical resistente e adequada.

EXPOSIÇÃO A LÍQUIDOS: este carregador foi concebido para resistir à exposição a líquidos acidentalmente derramados ou salpicados sobre a caixa a partir de cima, ou a chuvas leves. A exposição prolongada à chuva não é aconselhável e, se for minimizada, é possível obter uma vida útil mais longa. As falhas do carregador devido à oxidação resultante de uma eventual penetração de líquidos nos componentes electrónicos, conectores ou fichas, não são cobertas pela garantia.

LIGAÇÃO DO CARREGADOR À BATERIA

1. Desligue a fonte de alimentação CA antes de estabelecer ou desligar as ligações de CC à bateria.
2. Se estiver a carregar a bateria no interior do veículo utilizando os terminais de cabo para bateria, antes de estabelecer as ligações, verifique primeiro se estes podem ser posicionados e fixados de forma segura, afastados de cablagens, tubagens metálicas e do chassis. Estabeleça as ligações pela ordem seguinte: ligue primeiro ao terminal da bateria não ligado ao chassis (normalmente o terminal positivo). De seguida, ligue o outro terminal de cabo para bateria (normalmente negativo) ao chassis, num local bem afastado da bateria e da linha de combustível. Deslique sempre pela ordem inversa.
3. Ao carregar a bateria no exterior do veículo com os terminais de cabo para bateria, coloque-a num local bem ventilado. Ligue o carregador à bateria: VERMELHO ligue ao terminal POSITIVO (POS, P ou +) e PRETO ligue ao terminal NEGATIVO (NEG, N ou -). Assegure-se de que as liqações estão firmes e seguras. Um bom contacto é essencial.
4. Caso a bateria esteja muito descarregada, retire-a do veículo e inspeccione-a antes de ligar o carregador para uma tentativa de recuperação. Verifique visualmente a bateria relativamente a defeitos mecânicos, tais como bojamento ou fendas, ou sinais de derrames de electrólito. Se verificar que existem defeitos mecânicos, não tente carregar a bateria. Leve-a para ser avaliada por um profissional.

PROCEDER AO CARREGAMENTO

TEMPO DE CARREGAMENTO :

Para baterias classificadas de 2,5Ah a 10Ah: 60 a 120 minutos antes de passar para o teste de retenção de tensão.

Para baterias com mais de 10 Ah: aproximadamente 20% da taxa Ah da bateria, uma bateria de 50 Ah não deve demorar mais de 10 horas antes de passar para o teste de retenção de tensão.

SafeTº: O programa SafeTº limita a corrente de carregamento se a temperatura medida pelo OptiMate Lithium for abaixo dos 0°C / 32°F ou acima dos 45°C / 113°F. Se a temperatura era inicialmente inferior a 0°C / 32°F, a corrente de carga é limitada apenas durante a primeira hora, após a qual a bateria deverá ter aumentado a temperatura interna dentro da zona de temperatura normal. Consulte a página 2 para obter a temperatura (° C / ° F) e os valores de Ampére (A) correspondentes.

BATERIAS NEGLIGENCIADAS MUITO DESCARREGADAS: Preste especial atenção ao seguinte. Uma bateria LiFePO _4 que esteja muito descarregada durante um período prolongado poderá desenvolver danos permanentes numa ou em várias células. Essas baterias poderão aquecer excessivamente durante o carregamento. Durante o modo de RECUPERAÇÃO (SAVE), o programa limita a corrente de carga se a tensão for inferior a 12,8V e, se o programa ampmatic™ detectar danos óbvios nas células, suspende automaticamente o carregamento. No entanto, quanto maior for o número de células em paralelo, mais difícil é detectar uma célula danificada. Controle SEMPRE a temperatura da bateria durante a primeira hora e, posteriormente, todas as horas. Se a qualquer momento a bateria estiver desconfortavelmente quente ao toque ou se detectar quaisquer sinais involgares, DESLIGUE IMEDIATAMENTE O CARREGADOR.

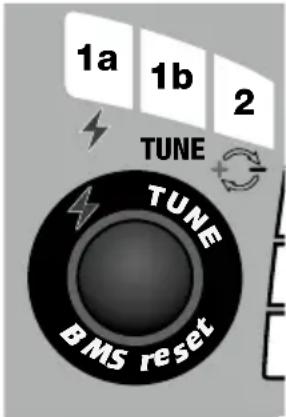

PASSO 1Conecte à bateria		MODOS SELECIONÁVEIS:MODO DE CARGA - LED n.° 1a - é o modo pré-definido após o fornecimento de CA.TUNE (Modo de abastecimento) - LED n.° 1b - fornece uma tensão estável de 13,6 V à bateria com até 8 A da corrente disponível para prevenir que a bateria perca carga durante o diagnóstico/resolução de problemas e/ou quando o sistema de circuitos do veículo é operado com o motor desligado.O modo de abastecimento pode ser ativado durante o modo de CARGA, se o carregador determinou que a bateria atingiu, aproximadamente, um estado de carga de 75% (PASSO 8) e é agora capaz de suportar uma tomada de corrente intermitente ou adicional, que pode acontecer durante o diagnóstico/resolução de problemas. Consulte a página 23.
Proteção		LED #2 POLARIDADE INVERTIDA: Acende-se quando as ligações da bateria estão incorretas. O carregador é protegido eletronicamente para que não ocorram danos e a saída permanece desativada até que as ligações sejam corrigidas.ATIVAÇÃO AUTOMÁTICA: O modo de CARREGAMENTO é ativado automaticamente e o LED n.° 1a acende-se se a tensão da bateria ligada é de, pelo menos, de 0,5 V. O programa avança diretamente para o PASSO 2 e 3.
Reiniciação BMS	ATIVAÇÃO DE CARGA MANUALAVISO: Antes e após a ATIVAÇÃO DE CARGA MANUAL, monitore a temperatura da bateria.Se, a qualquer momento, a bateria ficar desconfortavelmente quente ao toque ou você notar quaisquer sinais incomuns, DESCONECTE O CARREGADOR IMEDIATAMENTE.	ATIVAÇÃO MANUAL: pode ser necessária em baterias com um sistema de gestão da bateria integrada (BMS) que protege contra descargas profundas.Pressione o botão. O LED # 3 pisca uma vez por segundo quando um pulso de reinicialização BMS especial é fornecido. Quando o OptiMate Lithium detecta que o BMS da bateria foi redefinido, o LED n° 3 acende totalmente, os pulsos de redefinição são interrompidos automaticamente e o programa continua para o PASSO 5. Remova o dedo do botão.O BMS não está reiniciando: o LED n° 3 acende brevemente e depois apaga: Uma bateria totalmente descarregada pode não manter a tensão suficiente para alimentar seu próprio sistema BMS. Coloque e segure o dedo no botão de reinicialização do BMS por 10 ou mais segundos até que o LED # 3 acenda totalmente. O programa agora continua a PASSO 4.ERRO! LED # 8 pisca / pisca: 1) A bateria está conectada na polaridade reversa. Corrija as conexões e tente novamente. 2) O circuito do veículo alimentado pela bateria está impedindo o pulso de ser entregue. Desconecte a bateria do veículo e tente novamente. 3) O BMS da bateria ou a própria bateria podem ter sofrido danos. Faça uma avaliação profissional da bateria. 4) O carregador não pode fornecer corrente porque a temperatura ambiente pode estar fora da faixa de carga segura para a bateria. Consulte a página 2 para os valores de temperatura (° C / ° F) e Ampére (A).
PASSO 2 & 3Preparação para o carregamento	PASSO 2Verificação do SOC da bateriaPASSO 3Compensação de temperatura	Imediatamente após a ligação a uma bateria, poderá ocorrer um atraso de 1-2 segundos antes de o carregamento iniciar, durante o qual: O Estado de Carga da bateria é medido para determinar a exigência de carga e a duração do teste do Estado de Saúde no PASSO 9. Uma bateria fraca será testada durante 12 horas.safe*: A temperatura ambiente é medida para determinar os parâmetros de corrente de carga. O carregamento inicia-se passados 2-3 segundos. Consulte a página 2 para obter a temperatura (° C / ° F) e os valores de Ampére (A) correspondentes.
PASSO 4,5 & 6RECUPERACIÓNEstado deCarga:Inferior a 50%	LED #3 : VERMELHOTempo para recuperaruma bateriaPASSO 4Abaixo de 8,8 VPASSO 58,8 V a 13,1 VApós uma reinicialização do BMSPASSO 6TESTE para danos nas células	O modo de RECUPERAÇÃO da bateria é acionado se a carga for inferior a 50% OU se a tensão se situar entre 0,5 a 13,1 V.IMPORTANTE: Se o aparelho entrar neste modo, leia a secçãoBATERIAS NEGLIGENCIADAS MUITO DESCARREGADANa página anterior.Uma bateria muito descarregada deve avançar para o PASSO 7 no espaço de 4 horas, a menos que tenham sido detetados danos, o carregamento será suspenso e o LED DE TESTE #8 (vermelho) piscará rapidamente, indicando que a bateria poderá ter sofrido danos permanentes ou que é necessária uma avaliação profissional.RECUPERAÇÃO COM TENSÃO MUITO BAIXA:A corrente começa com 600mA e aumenta até 1.25 A dependendo do avanço do carregamento. Se a tensão não subir acima de 8,8V dentro de 2 horas, o carregamento é suspenso e o LED DE TESTE #8 (vermelho) fica intermitente, indicando que a bateria poderá ter sofrido danos permanentes ou que é necessária uma avaliação profissional.RECUPERAÇÃO COM TENSÃO BAIXA:A corrente máxima é definida para 2,5A*. Este modo controla se existem comportamentos invulgares para determinar a aceitação de carga da bateria.*A corrente de carga é aumentada para 6A após uma reinicialização do BMS.Uma bateria totalmente descarregada que pode não manter tensão suficiente para alimentar seu próprio sistema BMS receberá automaticamente pulsos de reinicialização BMS repetidos durante o modo SALVAR para que o carregamento possa continuar. Se o carregamento não continuar, use o modo de ATIVAÇÃO DE CARGA MANUAL descrito na ETAPA 1.TESTE (2 min.) - A capacidade da bateria de manter a carga é monitorizada.Uma bateria LiFePO4 saudável avançará para o PASSO 7, caso contrário, o carregamento será suspenso e o LED DE TESTE #8 (vermelho) piscará rapidamente, indicando que a bateria poderá ter sofrido danos permanentes ou que é necessária uma avaliação profissional.
PASSO 7CARGAEstado deCarga:50% - 75%	LED #4 : AZUL	O programa de CARGA automaticamenteamptmaticTMdetermina automaticamente a taxa de corrente de carga mais eficaz para a bateria ligada, de acordo com o seu estado de carga, o estado de saúde e a capacidade de armazenamento elétrico (Ah). A corrente fornecida poderá ser qualquer uma no intervalo de 2,5A a 9,5A.Para baterias com uma capacidade de armazenamento elétrico (Ah) inferior a 10Ah, a corrente de carga é ajustada automaticamente para um valor mais baixo com uma média igual à capacidade em Ah da bateria, por exemplo, uma bateria de 2,5Ah / 2500mAh recebe uma média de 2,5 Amps.NOTA:Por motivos de segurança, existe um limite de tempo de carregamento total de 24 horas para PASSO 7.
PASSO 8OTIMIZAÇÃOEquilíbrio dascélulasEstado deCarga:75% - 100%	LED #5 : AZUL	Este modo de carregamento final começa quando a tensão atinge os 14,4V pela primeira vez durante o modo de CARREGAMENTO bruto.O programa de controlo de correnteamptmaticTMfornece agora impulsos de corrente para equalizar as células individuais na bateria e otimiza o nível de carga da bateria.O carregamento deverá completar-se no tempo de carregamento mínimo estabelecido no PASSO 3, porém, se a bateria necessitar de mais carga, o programa prolonga o modo de OTIMIZAÇÃO até a um máximo de 2 horas.
PASSO 9Estado de Carga TEST	LED #6 VERDE	TESTE após carregamento: O fornecimento de corrente à bateria é interrompido durante 30 minutos* para permitir que o programa determine a capacidade de retenção de carga da bateria.* CASO o carregamento se tenha iniciado no modo RECUPERAÇÃO (LED #3, indicando uma bateria fortemente descarregada), ou o teste de retenção da tensão seja prolongado para 12 horas para confirmar a integridade da bateria.O LED #6 (verde) permanecerá aceso para baterias capazes de manter 90% ou mais de estado de carga (SOC%), caso contrário, o resultado do TESTE é ajustado para baixo (LED #7, LED #8) em tempo real, de acordo com a tensão medida da bateria. Consulte o quadro “AVISO ANTECIPADO DE PROBLEMAS COM A BATERIA” na página 2 para obter correspondência entre a indicação do LED de TESTE e a estimativa do estado em percentagem de carga (SOC%).Pode obter mais informações na secção “NOTAS SOBRE RESULTADOS DE TESTE”.
PASSO 10MANUTENÇÃO inteligente OPTIMATE	LED #6 / 7 / 8	CARREGAMENTO DE MANUTENÇÃO: LED #6 / 7/ 8 acesos e estáveis, dependendo da tensão final medida no final do PASSO 9.O CICLO DE CARREGAMENTO DE MANUTENÇÃO consiste em períodos de carregamento de 30 minutos seguidos alternadamente por períodos de “repouso” de 30 minutos, durante os quais não há corrente de carga.No período de carregamento de 30 minutos*, só é aplicada corrente se a bateria tiver perdido carga.*O período de carga pode ser estendido se o consumo de alta corrente for detectado e continuará até que o consumo de corrente seja reduzido abaixo de 1A.O CICLO DE RENOVAÇÃO DA BATERIA é realizado se o carregador detetar que a bateria perdeu repentinamente uma carga significativa. O programa volta ao modo OTIMIZAÇÃO (LED #5) e, em seguida, avança para o teste de retenção de tensão e o ciclo de carregamento de manutenção.Leia a secção MANUTENÇÃO DE UMA BATERIA DE LÍTIO POR PERÍODOS PROLONGADOS.

TUNEImportante!Uma bateria delítio tem umacapacidade deampere-horainferior à de umabateria padrão.Utilize apenasquando a bateriativer, no mínimo,75% de carga.

LED #1bLED's #6 / 7 / 8

Modo de suporte da bateria TUNE, para diagnóstico ou afinação demotores: São fornecidos 13,6 V fixos com até 8 Amperes de correntedisponível para evitar ou retardar o descarregamento da bateria.PARA ATIVAR Com o OptiMate Lithium ligado e o modo de carregamento noPASSO 8 ou superior, prima o botão durante 3 segundos até que o LED #1b eo LED #6, #7 e #8 se acendam em conjunto.Indicação dos LED durante o modo TUNE:LED #6, #7, #8 = o consumo energético é normal.LED #7 e #8 = o consumo energético está a exceder o que o OptiMateLithium pode fornecer sozinho, a bateria também está a fornecer energia e a descarregarLED #8 = AVISO! A bateria caiu para 10% de SOC, com um suporteestimado de 1-2 minutos restantes. Se a bateria perder mais carga, o modoTUNE será automaticamente desativado e o PASSO 4 CARGA (LED #3) seráreativado.PARA DESATIVAR MANUALMENTE e retornar ao programa CARGA: Coloquee mantenha o dedo no botão Selecionar. Após 3 segundos, o carregamentopadrão e a manutenção 24-7 serão retomados.

A tensão de uma bateria arrefecida é diretamente proporcional ao seu estado em percentagem de carga (SOC%). Imediatamente após o carregamento, uma bateria pode manter uma tensão mais elevada, pois o carregamento aumenta a temperatura dos elementos químicos no interior da bateria. Uma bateria recuperada de um estado de descarga profunda poderá necessitar de mais tempo para arrefecer e a tensão estabilizar e refletir o seu verdadeiro estado de carga (SOC%). 1. Para qualquer resultado de teste que não seja n.º 6 verde, desligue a bateria do sistema elétrico que esta suporta, e volte a ligar o

OptiMate. Se depois for obtido um resultado de teste melhor, isso significa que as perdas de energia se devem em parte a um problema elétrico no sistema e não à própria bateria. NOTA: A ligação de uma carga súbita enquanto o carregador está ligado pode provocar uma redução significativa da tensão da bateria e piorar o resultado de teste.

1. LED DE TESTE n.º 8 (vermelho) intermitente - O carregamento foi suspenso. Caso tenha ocorrido durante

a) reiniciação do BMS: A bateria sofreu danos (curto-circuito interno) ou o circuito ligado não está a permitir o fornecimento do impulso do BMS à bateria.
b) PASSO 3 - TESTE ANTES DO CARREGAMENTO - O carregador não pode fornecer corrente porque a temperatura ambiente pode estar fora da faixa de carga segura para a bateria. Consulte a página 2 para obter a temperatura (° C / ° F) e os valores de Ampére (A) correspondentes.
c) PASSO 4 Modo de RECUPERAÇÃO: O carregador detetou que a bateria não está a aceitar a carga conforme previsto. Tente mais uma vez e, caso o resultado se repita, não carregue novamente! É necessária uma avaliação profissional.
d) PASSO 9: TESTE APOS O CARREGAMENTO - A tensão desceu abaixo dos 12,8 V nos primeiros 30 minutos, indicando que a bateria não consegue manter a carga e pode estar danificada. É necessária uma avaliação profissional. Pode encontrar mais informações sobre os produtos de TESTE ou MONITORIZAÇÃO OptiMate em www.optimate1.com.

MANUTENÇÃO DE UMA BATERIA DE LÍTIO POR PERÍODOS PROLONGADOS: Uma bateria LiFePO4 pode ficar ligada ao

OptiMate Lithium durante um período de tempo prolongado. O programa de manutenção do OptiMate Lithium é completamente automático, monitorizando continuamente a tensão da bateria e fornecendo corrente apenas quando deteta que esta perdeu carga (possivelmente devido à ligação de um veículo ou outro circuito ou devido ao auto-descarregamento). O programa de manutenção do OptiMate Lithium assegura que a bateria conserva a carga total ou quase, mas nunca é sobrecarregada.

MODO ECO DE POUPANÇA ENERGÉTICA QUANDO O CARREGADOR ESTÁ LIGADO À ALIMENTAÇÃO DE CORRENTE CA:

O conversor de corrente muda para o modo ECO quando o carregador não está ligado a uma bateria, resultando num consumo de energia muito reduzido, inferior a 1,7W, equivalente ao consumo de 0,042 kWh por dia. Quando uma bateria é ligada ao carregador, o consumo de energia depende da necessidade de corrente da bateria e do veículo/circuito electrónico ligado. Depois de a bateria ter sido carregada e o carregador se encontrar no modo de carregamento de manutenção de longo prazo (para manter a bateria a 100% de carga) o consumo total de energia é estimado em 0,060 kWh por dia ou menos.

GARANTIA LIMITADA

TecMate (International) NV, B-3300, Belgium, consente a presente garantia ao primeiro utilizador deste produto, sem possibilidade de transferibilidade. TecMate (International) NV garante este carregador durante três anos a partir da data de compra ao retalhista, contra os defeitos dos componentes ou de montagem. Se for o caso, o carregador será reparado ou substituído à descrição do fabricante. O comprador deve enviar por sua própria conta, o aparelho assim como uma prova de compra (veja "NOTA"), ao fabricante ou ao seu representante. Esta garantia limitada, torna-se nula se o aparelho for utilizado ou manipulado de forma inadequada ou se tiver sido reparado por toda outra pessoa física ou moral que o fabricante ou o seu representante. O fabricante não oferece nenhuma outra garantia que a presente, e excluí expressamente toda garantia conta danos consequenciais.

ESTA É A ÚNICA GARANTIA EXPRESSAMENTE CONSENTIDA PELO FABRICANTE. ESTE NÃO ASSUME E NÃO AUTORIZA QUEM QUER QUE SEJA A ASSUMIR OU ESTABELECER TODA OUTRA OBRIGAÇÃO LIGADA A ESTE PRODUTO, OUTRA QUE ESTA GARANTIA LIMITADA EXPRESSAMENTE CONSENTIDA. SUAS DIREITAS ESTATUTÁRIAS NÃO SÃO AFETADAS.

NOTA: Veja www.tecmate.com/warranty o contatem [e-mail]

GARANTIA no Canadá, EUA, América Central e América do Sul:

A TecMate North America, Oakville, ON, Canadá, sociedade filial totalmente detida pela TecMate International, assume a responsabilidade pela garantia do produto nestas regiões.

Pode-se encontrar mais informação sobre os produtos de TecMate em www.tecmate.com.

AUTOMATISCHES DIAGNOSE-LADEGERÄT FÜR 12,8 V LIFEPO4-BATTERIEN BIS 120 AH. NICHT VERWENDEN FÜR NiCd-, NiMH-, ANDERE Li-Ion- ODER NICHT WIEDERAUFLADBARE BATTERIEN.
