CCE60NXS - Afzuigkap CANDY - Gratis gebruiksaanwijzing en handleiding

Producttype	Afzuigkap
Merk	Candy
Model	CCE60NXS
Breedte	60 cm
Aanbevolen montagehoogte	65 tot 75 cm boven het kookoppervlak
Elektrische aansluiting	230 V ~ 50 Hz
Motorvermogen	120 W (geschat)
Aantal snelheden	3 snelheden + boostfunctie
Type verlichting	LED max 1,5 W
Type vetfilter	Wasbaar metalen filter
Koolstoffilter	Optioneel voor recirculatiemodus
Maximaal luchtdebiet	650 m³/u (geschat)
Maximaal geluidsniveau	65 dB (geschat)
Afmetingen (B x D x H)	60 x 50 x 45 cm (geschat)
Netto gewicht	15 kg (geschat)
Materiaal	Roestvrij staal en glas
Bedieningstype	Verlichte drukknoppen
Boostfunctie	Ja (5 minuten op maximale snelheid)
Onderhoud vetfilters	Maandelijkse reiniging in de vaatwasser of met de hand
Onderhoud koolstoffilters	Jaarlijkse vervanging (indien recirculatiemodus)
Isolatieklasse	Klasse I (aarding verplicht)
Diameter afvoerkanaal	150 mm
Repareerbaarheidsindex	5,0 (geschat)

Veelgestelde vragen - CCE60NXS CANDY

Wat is de aanbevolen montagehoogte voor de afzuigkap CCE60NXS?

De ideale hoogte is tussen 65 en 75 cm boven het kookoppervlak voor optimale efficiëntie.

Hoe maak ik de vetfilters van de afzuigkap schoon?

De vetfilters moeten elke maand worden schoongemaakt met een huishoudelijk product of in de vaatwasser. Regelmatig ontvetten voorkomt brandgevaar.

Hoe installeer ik een koolstoffilter?

Verwijder eerst de vetfilters, plaats dan de koolstoffilters in het blok en draai ze met de klok mee totdat ze vastklikken.

Waarom trilt de afzuigkap hevig?

De trilling kan worden veroorzaakt door een vastzittende ventilator, een slecht bevestigde motor of een verkeerd geïnstalleerde muurbeugel. Controleer de installatie of neem contact op met een professional.

Hoe vervang ik de LED-verlichting?

De LED-lamp kan niet afzonderlijk worden vervangen; de hele lamp, fitting en kabel moeten worden vervangen (LED max 1,5 W). Koppel eerst het apparaat los.

De zuigkracht is zwak, wat moet ik doen?

Controleer of de afstand tussen de afzuigkap en de kookplaat tussen 65 en 70 cm is. Maak de vetfilters schoon en zorg ervoor dat het afvoerkanaal niet verstopt is.

Kan deze afzuigkap in recirculatiemodus werken?

Ja, hij kan in recirculatiemodus worden gebruikt door koolstoffilters te installeren (niet meegeleverd). In dat geval is het afvoerkanaal niet nodig.

Hoe activeer ik de boostfunctie?

Druk op de toets + totdat de maximale snelheid is bereikt, druk vervolgens nogmaals op de toets 4 (afhankelijk van de configuratie) om de booster 5 minuten te starten.

Wat moet ik doen als de afzuigkap niet aangaat?

Controleer of het netsnoer goed is aangesloten en of de lamp niet is doorgebrand. Als het probleem aanhoudt, roep dan een professional in.

Waar vind ik het serienummer van de afzuigkap CCE60NXS?

Het serienummer (16 cijfers beginnend met 3) staat op het garantiecertificaat of op het typeplaatje van het apparaat.

GEBRUIKSAANWIJZING CCE60NXS CANDY

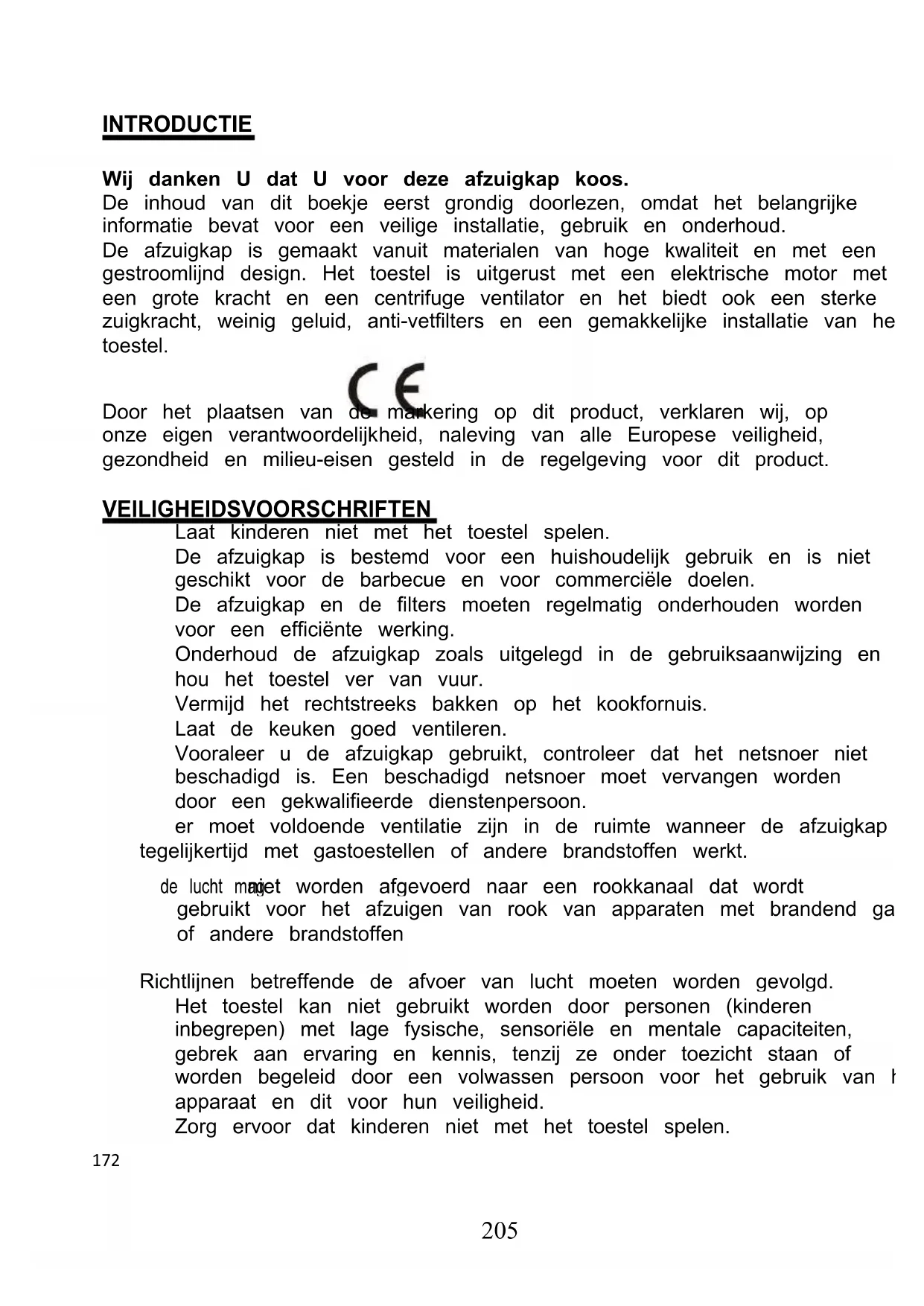

Wij danken U dat U voor deze afzuigkap koos.

De inhoud van dit boekje eerst grondig doorlezen, waar dat het belangrijke informatie bevat voor een veilige installmentie, gebruik en onderhoud.

De afzuigkap is gemaakt vanuit materialen van hoge kwaliteit en met een gastroomlijnd design. Het toestel is uitgerust met een elektrische motor met een große kracht en een centrifuge ventilator en het biedt ook een sterke zuigkracht, weinig geluid, anti-vetfilters en een gemakkelijke installmentie van het toestel.

CE

Door hetplaatsen van de markering op dit product, verklaren wij, op once eigenverantwoordelijkheid, naleving van alle Europeseeiligheid, gezondheid en milieu-eisen gesteld in de regelgeving voor dit product.

VEILIGHEIDSVOORSCHRIFTEN

Laat kinderen Niet met het toestel spelen.

De afzuigkap is bestemd voor een huishoudelijk gebruik en is nicht geschikt voor de barbecue en voor commerciele doelen.

De afzuigkap en de filters要去 regelmatig onderhouden worden voor een efficiente werkung.

Onderhoud de afzuigkap zoals uitgelegd in de gebruiksaanwijzing en hou het toestel ver van vuur.

Vermijd hetrechtstreeks bakken op het kookcornuis.

Laat de keuken goed ventileren.

Vooraleer u de afzuigkap gebruikt, controllerDat het netsnoer nicht beschadigd is. Een beschadigd netsnoer moet verrangen worden door een gekwalifieerde Dienstenpersoon.

er要去 voldoende ventilatie zich in de ruimte wanner de afzuigkap tegelijkkertijd met gastroestellen of andere brandstoffen werkt.

de lustt maget worden afgevoerd maar een rookkanaal dat worden gebrukt voor het afzuiigen van rook van apparaten met brandend ga of andere brandstoffen

Richtlijnen betreffende de afvoer van lucht moeten worden gevolgd.

Het toestel kan nicht gebrukt worden door Personen (kinderen inbegren) met lage fysische, sensorièle en mentale capacititen, gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of worden begeleid door een volwassen persoon voor het gebruik van h apparaat en dit voor hun veiligheid.

Zorg ervoor dat kinderen nicht met het toestel spelen.

Gebruik geen flambe onder het toestel.

De afzuigkap is nicht geschickt voor kookplaten met meer dan 4 branders.

Gevaar voor elektrische schokken

De stekker van dit apparaat enkel in een goed geaard stopcontact plaatsen. In geval van twijfel advies inwinnen van een gekwalificeerde technicus. Als u deze instructies Niet opvolgt kan dit leiden tot de ood, vuur of een elektrische schok.

Alle installmentie moet worden uitgevoerd door een bevoegd persoon of gekwalificeerd elektricien. Controller voordat u de netvoeding aansluit of de netvoeding is aangesloten spanning komt overeen met de spanning op het typeplaatje.

Directe verbinding

Het apparaat moet rechtstreeks op het lichtnet worden aangesloten met behulp van een omnipolaire stroomonderbreker met een minimale opening van 3mm tussen de contacten.

De installmenter moet ervoor zorgen dat de juiste elektrische aansluiting heeft gemaakt en dat deze voldoet aan het bedradingsschema.

Controleer de stekker en het netsnoer regelmatig op beschadigingen. Als het netsnoer beschadigd is,要去 het worden verrangen door een speciaal snoer of montage verkrijgbaar bij de fabrikant of diens serviceagent.

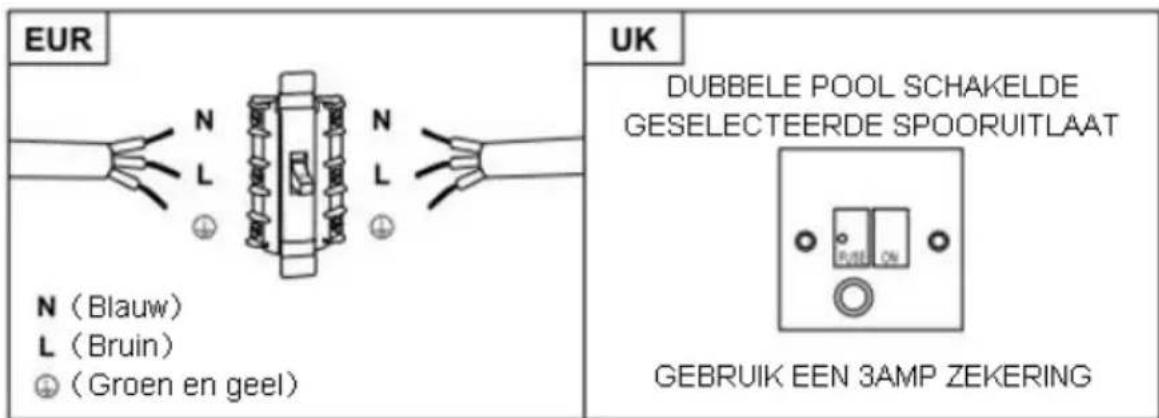

WAARSCHUWING: Dit is een Klasse I-apparaat en MOET worden geaard

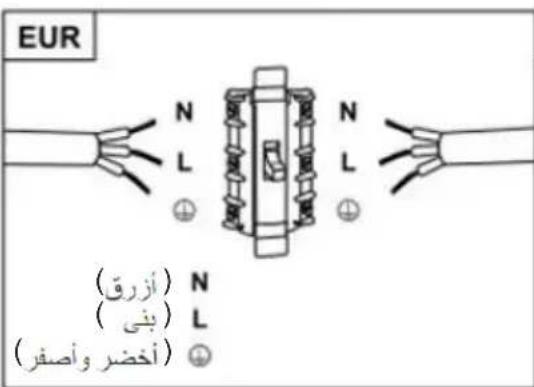

Dit apparaat worden geleverd met een 3-aderige netkabel, gekleurd als volgt:

Bruin = L of Leven

Groen en geel = E of Aarde

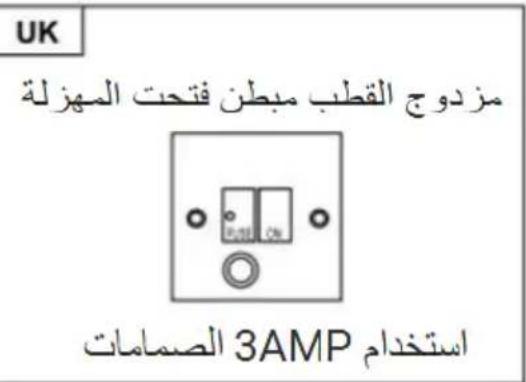

De zekering要去en vermogen hebben van 3 Ampere.

Standaard Installatie - Accessoires Lijst

Spec.	Illustratie	Hoeveelheid
Omhulsel		1
Bovenstuk schouw 500mm		1
Onderstuk schouw 500mm		1
Console voor onderstuk schouw		1
Console voor bovenstuk schouw		1
Plaat met haakjes		1
φ8 pluggen φ8×φ6 Witte kleur		9
Schroeven ST4.0×30		9
φ7.2 Schroeven ST4.0×8		2

Indien u beschikt over een uitgang maar buiten, dan kurz u uw afzuigkap installeren zoals hieronder afgebeeld, met een afzuigkanaal (email, aluminium, flexibele buis of ontvlambaar materiaal met een binnendiameter van 150mm), aansluten.

1. Voorallee u de afzuigkap aanlegt,要去 het toesteluitgeschakeld worden en de stekker uit het stopcontact worden gehaald.

1. De afzuigkap moet op een afstand van 65 75cm boven de kookplaat worden geplaatst.

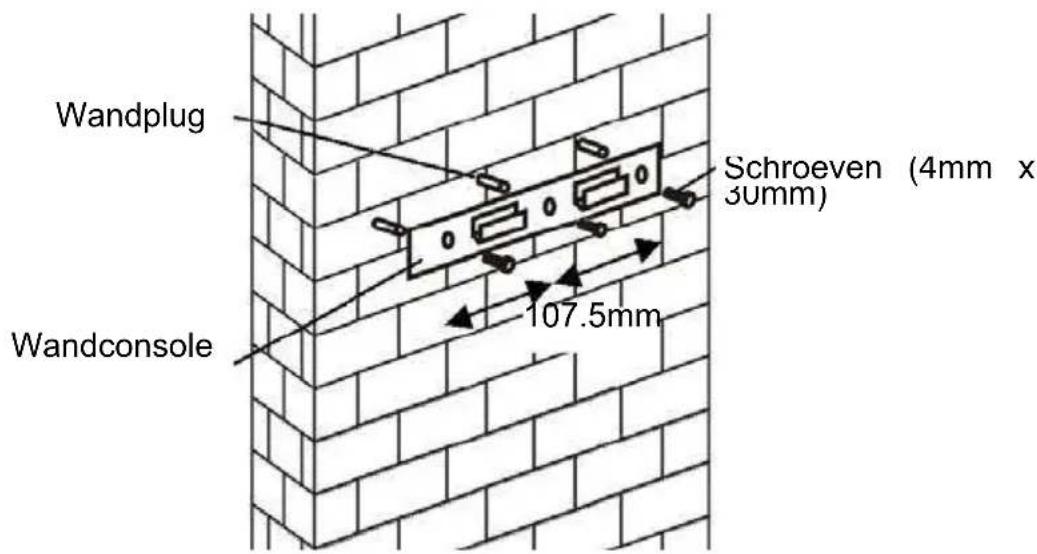

1. Boor gaten van 3 x 8mm voor de console.Maak de console stevig aan de wand via de bijgeleverde schroeven.

Voor schuine modellen

• Hiervoor要去en 2 × 8 ~mm extra gaten, bevestigingschroeven & aflsuitschroeven geboard worden voor de installment.

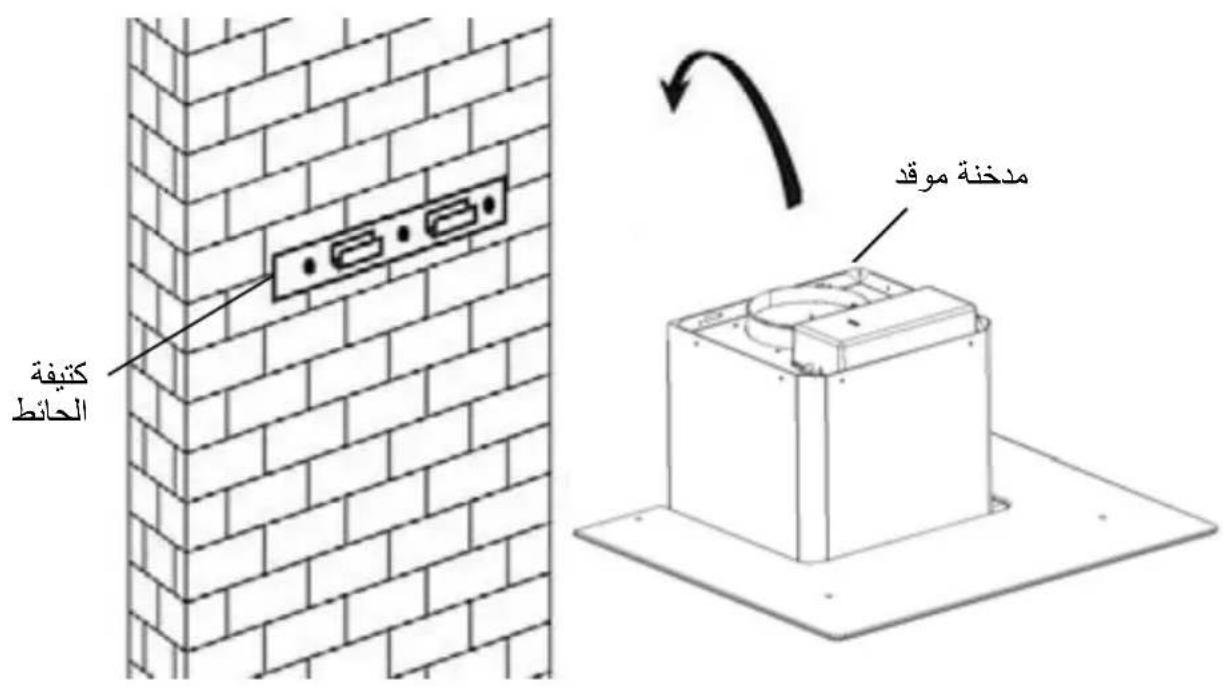

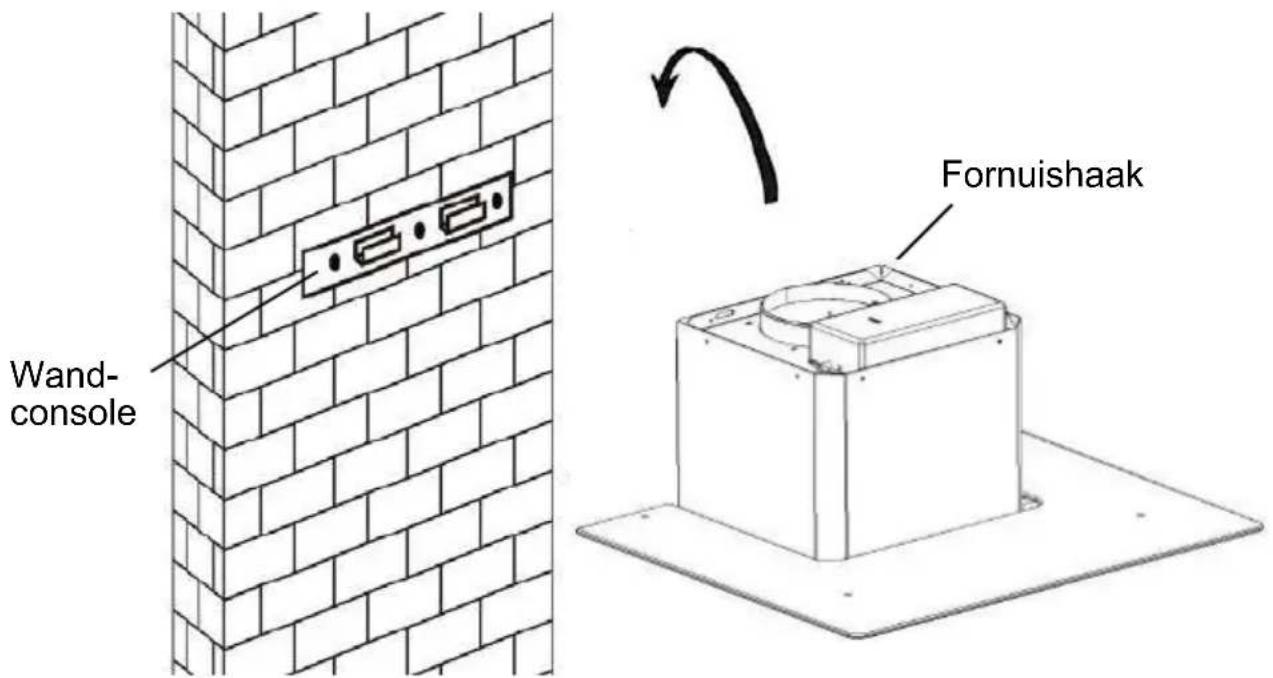

1. Plaats de afzuigkap en maak het vast aan de wand dankzij de wandconsole.

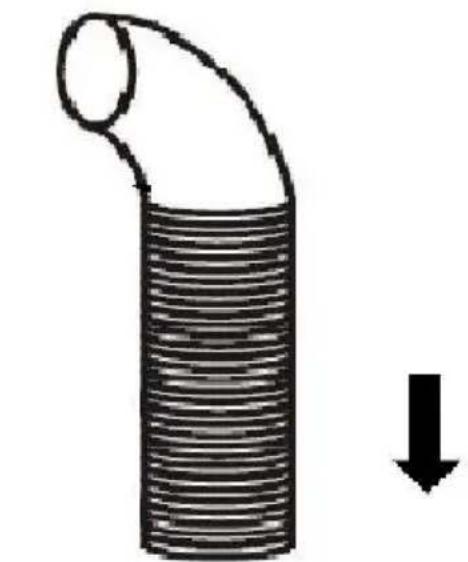

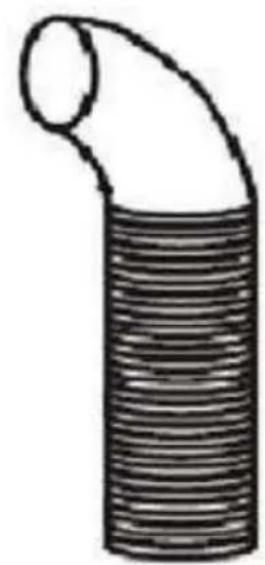

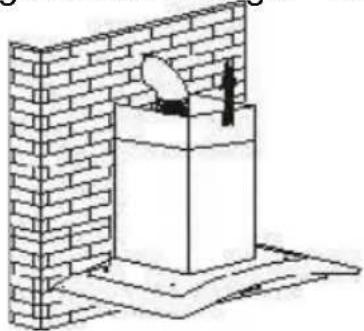

1. Bevestig de one-way klep aan de luchtuitgang van de afzuigkap. Ma de uitlaatbuis vast aan de one-way klep. (Zie afbeelding hieronder).

Uitlaatbuis
Afzuigkap

6.

i. Plaats het glas op de top van de afzuigkap.

ii. Maak het glas vast met behulp van de 4 bijgeleverde schroeven. Om te vermijden dat het glas breekt, gelieve deschroeven Niet te hard vast te draaien.

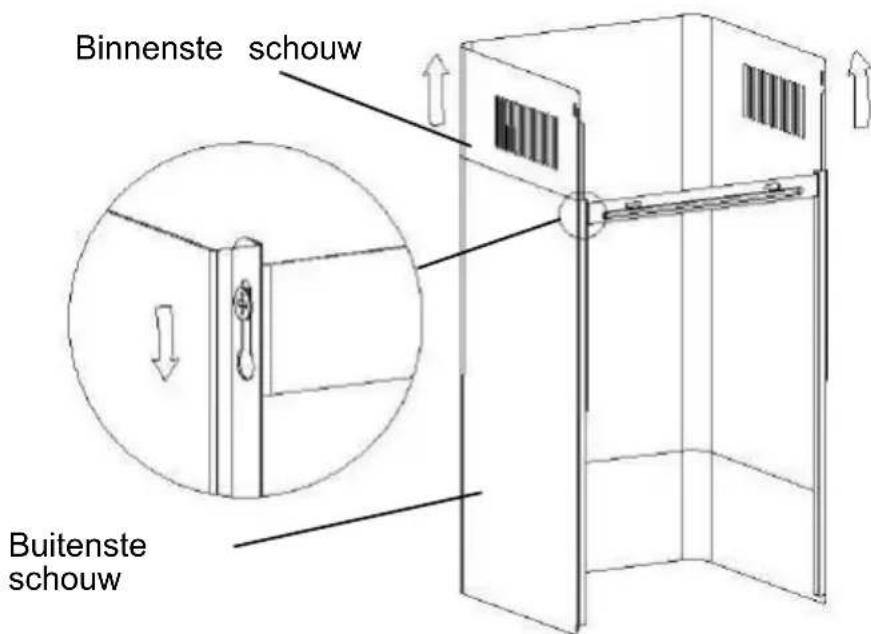

i. Plaats het binnenste van de schoorsteen in de buitenste schoorsteen. Trek de binnenste schoorsteen maar boven. Pas het aan tot de gewenste hoogte worden bereikt.

ii. Schuif de schoorsteen maar boven of�n beneden totdat u de juiste hoogte hebts bereikt.Maak nadien de bevestigingsgaten vast met de schroeven. (Zie afbeelding hieronder).

8.

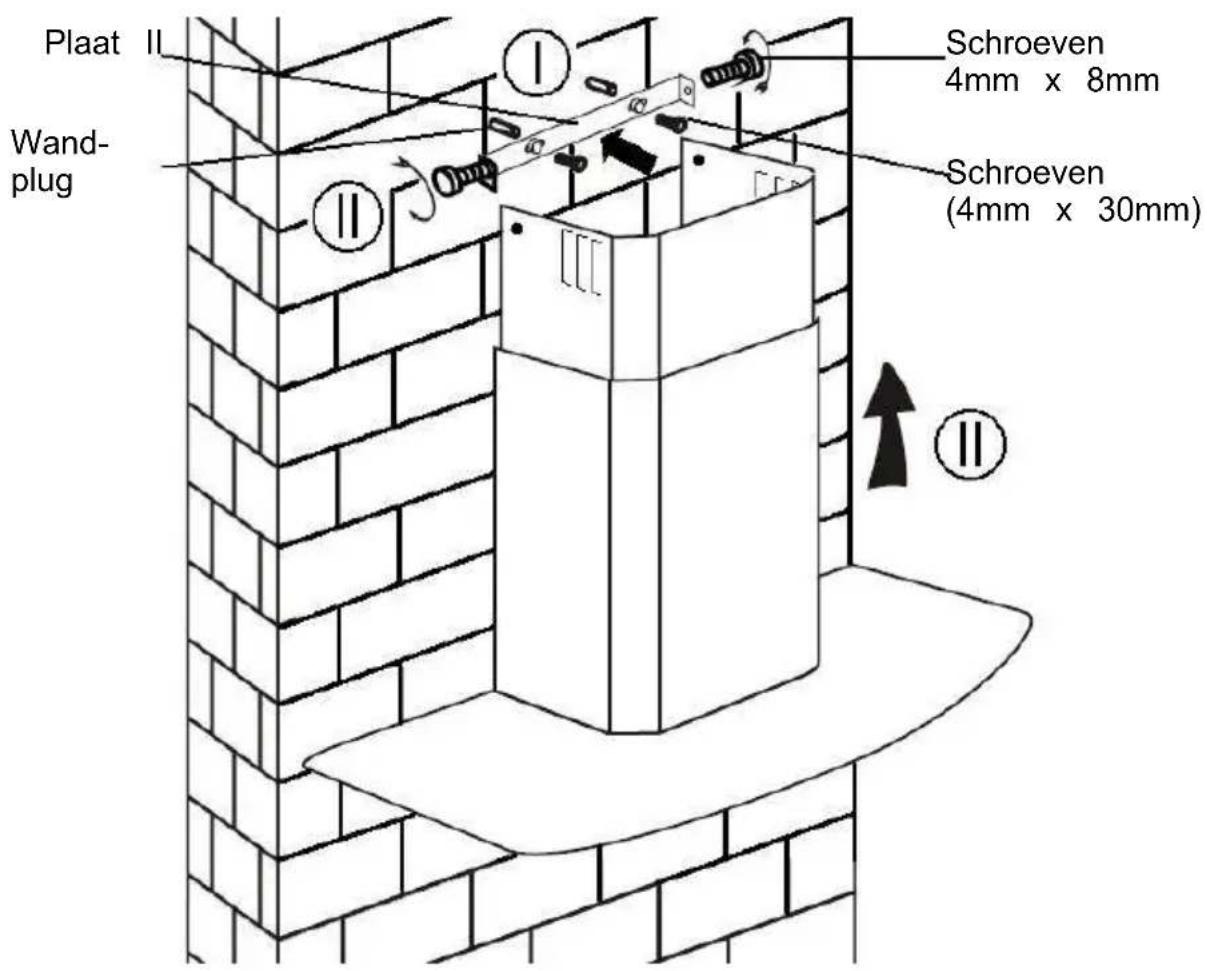

i. Boor gaten van 2 x 8mm voorplaat II. Maak deplaat stevig vast aan de wand met de 2 schroeven.

ii. Monteer de schoorsteen binnen het toestel en maak het vast met 2 schroeven.

INSTALLATIE (Binnen VENTILATIE)

Indien u nicht beschicht over een uitgang maar buten, blijft de installmentie hetz als beschreiben in hoofdstuk "Installatie (ventilatie buten)". Een uitlaatbuis is nodig.

De koolfilter kan gebruikt worden om geuren op te vangen.

Om de koolfilter aan te leggen要去 u eerst de vetfilter van de afzuigkap halen. Hiervoor dient u op de vergrendeling te drukken en de vetfilter maar beneden te trekken.

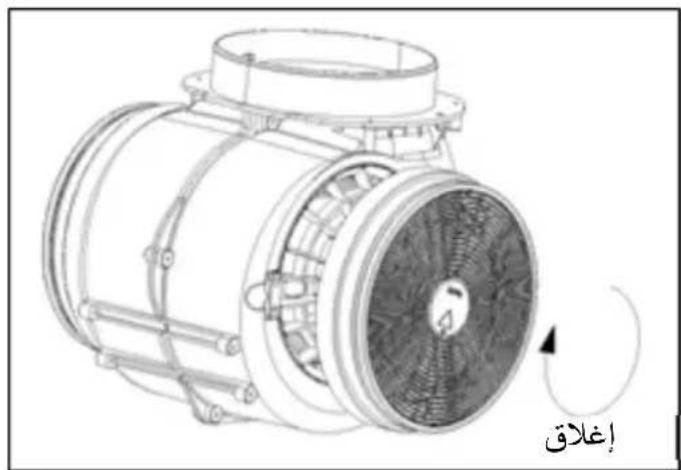

Schuif de koolstofffilter in de afzuigkap en draai het rechtsom. Herhaal de handeling aan de andere kant.

NOTA:

o Zorg ervoor dat de filter veilig vast staat zodate het Niet loskomt odom gevaarlijk kan zich.
o Wanneer u de koolstoffiler inschakelt, za de zuigkracht verlagen.

179

BESCHRIJVING VAN DE COMPONENTEN

CONFIGURATIE 1

WERKING

Knop 1

De knop is met achtergrondverlichting, wanneer u op de knop drukt, wordt de achtergrondverlichting ingeschakeld en de ventilator op lage snelheid ingeschakeld.als u nogmaals op drukt, wordt de ventilatoruitgeschakeld.

Kan gebrukt worden om de keuken te ventileren. Het is geschikt voor het sudderen en koken bij lage stoomproductie.

Knop 2

De knop geeft aan met achtergrondverlichting. Wanner u op de knop drukt, worden de achtergrondverlichting ingeschakeld en worden de ventilator met gemiddelde snelheid ingeschakeld. als u nogmaals op drukt, worden de ventilatoruitgeschakeld.

Idealeventilatie bij een standardbereiding.

Knop 3

De knop geeft aan met achtergrondverlichting. Wanner u op de knop drukt, worden de achtergrondverlichting ingeschakeld en worden de ventilator met hoge snelheid ingeschakeld. als u nogmaals op drukt, worden de ventilatoruitgeschakeld.

Gebruik deze toets als er tijdens het koken veel rook of stoom worden geproduced.

NOTA:Indien u de toetsen voor Lage/ Medium / Hoge spelheid samen indrukt, dan za het toestel alleen werken op de hoogste spelheid.

Toets Lamp

CONFIGURATION 2

WERKING

uit-knop

Het worden gezruikt voor het draaien uit de ventilator

Toets Lage snugelheid

Kan gebruikt worden om de keuken te ventileren. Het is geschikt voor het sudderen en koken bij lage stoomproductie.

Toets Medium snelheid

Idealeventilatie bij een standardbereiding.

Toets Hoge snelheid

Gebruik deze toets als er tijdens het koken veel rook of stoom wordt geprodueerd.

NOTA:Indien u de toetsen voor Lage/ Medium / Hoge snelheid samen indrukt, dan za het toestel alleen werken op de hoogste snelheid.

Toets Lamp

CONFIGURATION 3

①

□

+

O

Aan / uit-knop

Het worden gelebruikt voor het draaien aan / UIT de ventilator

(+) Snelheid plus-knop

Voor het verhogen van de snelheid van de ventilator

Snelheidstoets

Voor het verminderen van de slelheid van de ventilator..

Light-knop

Digital beeld

Ventilatorsnelheid weergave: "1" voor lage slelheid, "2" voor middelgrote slelheid, "3" voor hoge slelheid, "4" voor de Booster functie.

Quick timer: Druk op ⊕ en ⊙te houden voor 1 seconde, digitale displayzal knipperen en in 5 minutes aftellen, na 5 minutes motor en Licht uitautomatische & Buzzer geluid zal veranderen gedurende 1 seconde.

Booster functie

Voor een onderhoud, schakel het toesteluit en haal de stekker van het stopcontact.

I. Regelmatig onderhoud

Gebruik een zicht doekje, die u vochtig maakt met behulp van warm water gemengd met zoep of huishoudelijkke schoonmaakmiddelen, om het toestel te reinigen. Gebruik nooit metalen, chemische en schurende materialen of harde borstels om de afzuigkap schoon te make.

II. Maandelijks onderhoud van de vetfilters

ESSENTIEEL: Het maandelijks onderhonden van de filters belet brandgevarer.

De filters vangen vet, rook en vuil op die geproduced worden tijdens het De filters hebben een rechtstreekse invloed op de werkung van de afzuigkap Indien ze Niet worden gereinigd za het vet (ontvlambaar) de filter verzadige Onderhoud de filters met huishoudelijk schoonmaakmiddelen.

III. Jaarliks onderhoud voor de koolstoffilters

Gebruik SOLELY voor het toestel die aangelegd worden als hercirculatie toest (niet geventileerd maar buiten). De filtervangt geuren op die mintens een peraar, afhankelijk van de gebruiks Frequentie van het toestel, verrangen mo worden.

IV. Een gloeilamp verrangen

Verwijder de schroeven van het glas en haal de glazen kap van de afzuig weg. Zoek de gloeilamp die moet verrangen worden. U vindt het in de lamp-fitting in hetblootgestelde deel van de luifel.

Schakel het bedrangingspunt van het lampje uit en haal de lamphoulders en het elektriciteitsdradennet van de afzuigkap weg. Belangrijk: Het is Niet möglich o het lampje individuel te verrangen. Het is van belang dat u het lampje sarde lamphoulders en het elektriciteitsdradennet verramt. (LED light: G4, MAX 1.5W)

Leg het lampje, de lamphouders en het elektriciteitsdradennet aan opdezelfdemanier als oorspronkelijk. Schakel dan het bedrangingspunt van het lampje opr aan.

Plaats de glazen kap opniew op de afzuigkap en maak het vast met de s Zorg ervoor dat de schroeven stevig vast+zijn.

PROBLEM OPLOSSEN

Probleem	Oorzaak	Oplossing
Licht aan maar de ventilator werkt nicht	Het ventilatorblad is vastgelopen	Schakel het toestel uit en LAST he herstellen door een gekwalifieerde service.
	Beschadigde motor.
Lamp en ventilator werken nicht.	Halogene gloeilamp verbrand.	Vervang de lamp door een ander met bezelfde waarde.
	Verloren netsnoer	Steen de stekker in het stopconta
Harde trilling van het toestel	Ventilatorblad is beschadigd	Schakkl het toestel uit en LAST he herstellen door een gekwalifieerde service.
	De motor van de ventilator staat Niet stevig vast	Schakel het toestel uit en LAST he herstellen door een gekwalifieerde service.
	Het toestel hangt nicht goed op de beugel.	Haal het toestel van de beugel e controllerer of de beugel juist geplaatst is.
Onvoldoende zuigkracht	Een te grote afstand tussen de kookplaat en de afzuigkap.	Regel opnieuw de afstand tot 65-

DIENST NA VERKOOP

Indien u nicht weet waar het probleem ligt of er is een storing in de werktoestel, contacteer de Dienst na verkoop.

SERIENUMMER VAN HET PRODUCT. Waar(Int) u het vinden?

Het is van belang om de productcode en het serienummer te melden aan na verkoop (een code van 16 tekens die begint met het nummer 3); die u terugvindt op het garantiebewijs of het typeplaatje. Hiermee wint u en de te tijd en kosten.

MILIEUBESCHERMING

Defecte elektrische toestellen horen nicht weggegood te worden met huishoudelijk afval.Recycler indien möglich. Neem contact op met uwplaatselijke Autoriteit of handelaar voor

recyclage advies.

Op dit apparaat staat het merkteken van de Europese richtlijn 2012/19/EU r betrekking tot de afvalwerking van elektrische en elektronische apparatuur (WEEE). Door dit apparaat volgens de richtlijnen af te voeren, voorkomt u mogelijkke milieuschade en aantasting van de gezondheid van mens en dier gevolg van op een onjuiste wijze aflanken van dit product.

Dit symbol op het product geeft aan dat het Niet tot huishoudelijk afval bo Lever het apparaat in bij uw leverancier of bij de milieustraat van uw gem zodate het als elektrisch en elektronisch afval kan worden gerecycleerd. Volg lokale wet- en regelgeving op voor het aanbieden van dit apparaat bij de afvalverwerking.

Als umeer informatie wilt over verwerking, hergebruik en recycling van dit neemt u contact op met de gemeente, de afvalinzamelaar of de winkel wa a product heeft gekocht.

#

#
