CCE60NXS - Hotte aspirante CANDY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine
Marque	Candy
Modèle	CCE60NXS
Largeur	60 cm
Hauteur de montage recommandée	65 à 75 cm au-dessus de la table de cuisson
Alimentation électrique	230 V ~ 50 Hz
Puissance moteur	120 W (estimé)
Nombre de vitesses	3 vitesses + fonction booster
Type d'éclairage	LED 1,5 W max
Type de filtre à graisse	Filtre métallique lavable
Filtre à charbon actif	En option pour mode recyclage
Débit d'air maximum	650 m³/h (estimé)
Niveau sonore max	65 dB (estimé)
Dimensions (L x P x H)	60 x 50 x 45 cm (estimé)
Poids net	15 kg (estimé)
Matériau	Acier inoxydable et verre
Type de commande	Poussoirs rétroéclairés
Fonction booster	Oui (5 minutes à vitesse maximale)
Entretien filtres à graisse	Nettoyage mensuel au lave-vaisselle ou à la main
Entretien filtres à charbon	Remplacement annuel (si mode recyclage)
Classe d'isolation	Classe I (mise à la terre obligatoire)
Diamètre conduit d'évacuation	150 mm
Indice de réparabilité	5,0 (estimé)

FOIRE AUX QUESTIONS - CCE60NXS CANDY

Quelle est la hauteur de montage recommandée pour la hotte CCE60NXS ?

La hauteur idéale est comprise entre 65 et 75 cm au-dessus de la table de cuisson pour une efficacité optimale.

Comment nettoyer les filtres à graisse de la hotte ?

Les filtres à graisse doivent être nettoyés tous les mois avec un produit ménager ou au lave-vaisselle. Un dégraissage régulier évite les risques d'incendie.

Comment installer un filtre à charbon actif ?

Retirez d'abord les filtres à graisse, puis insérez les filtres à charbon dans le bloc et tournez-les dans le sens des aiguilles d'une montre jusqu'à enclenchement.

Pourquoi la hotte vibre-t-elle fortement ?

La vibration peut être due à une turbine coincée, un moteur mal fixé ou un support mural mal installé. Vérifiez l'installation ou contactez un professionnel.

Comment remplacer l'éclairage LED ?

L'ampoule LED ne se remplace pas individuellement ; il faut changer l'ensemble ampoule, douille et câble (LED max 1,5 W). Débranchez d'abord l'appareil.

La puissance d'aspiration est faible, que faire ?

Vérifiez que la hauteur entre la hotte et la plaque est entre 65 et 70 cm. Nettoyez les filtres à graisse et assurez-vous que le conduit d'évacuation n'est pas obstrué.

Cette hotte peut-elle fonctionner en recyclage ?

Oui, elle peut être utilisée en mode recyclage avec l'installation de filtres à charbon actif (non fournis). Dans ce cas, le conduit d'évacuation n'est pas nécessaire.

Comment activer la fonction booster ?

Appuyez sur la touche + jusqu'à atteindre la vitesse maximale, puis appuyez à nouveau sur la touche 4 (selon configuration) pour lancer le booster pendant 5 minutes.

Que faire si la hotte ne s'allume pas ?

Vérifiez que le cordon d'alimentation est bien branché et que l'ampoule n'est pas grillée. Si le problème persiste, faites appel à un professionnel.

Où trouver le numéro de série de la hotte CCE60NXS ?

Le numéro de série (16 chiffres commençant par 3) se trouve sur le certificat de garantie ou sur la plaque signalétique de l'appareil.

MODE D'EMPLOI CCE60NXS CANDY

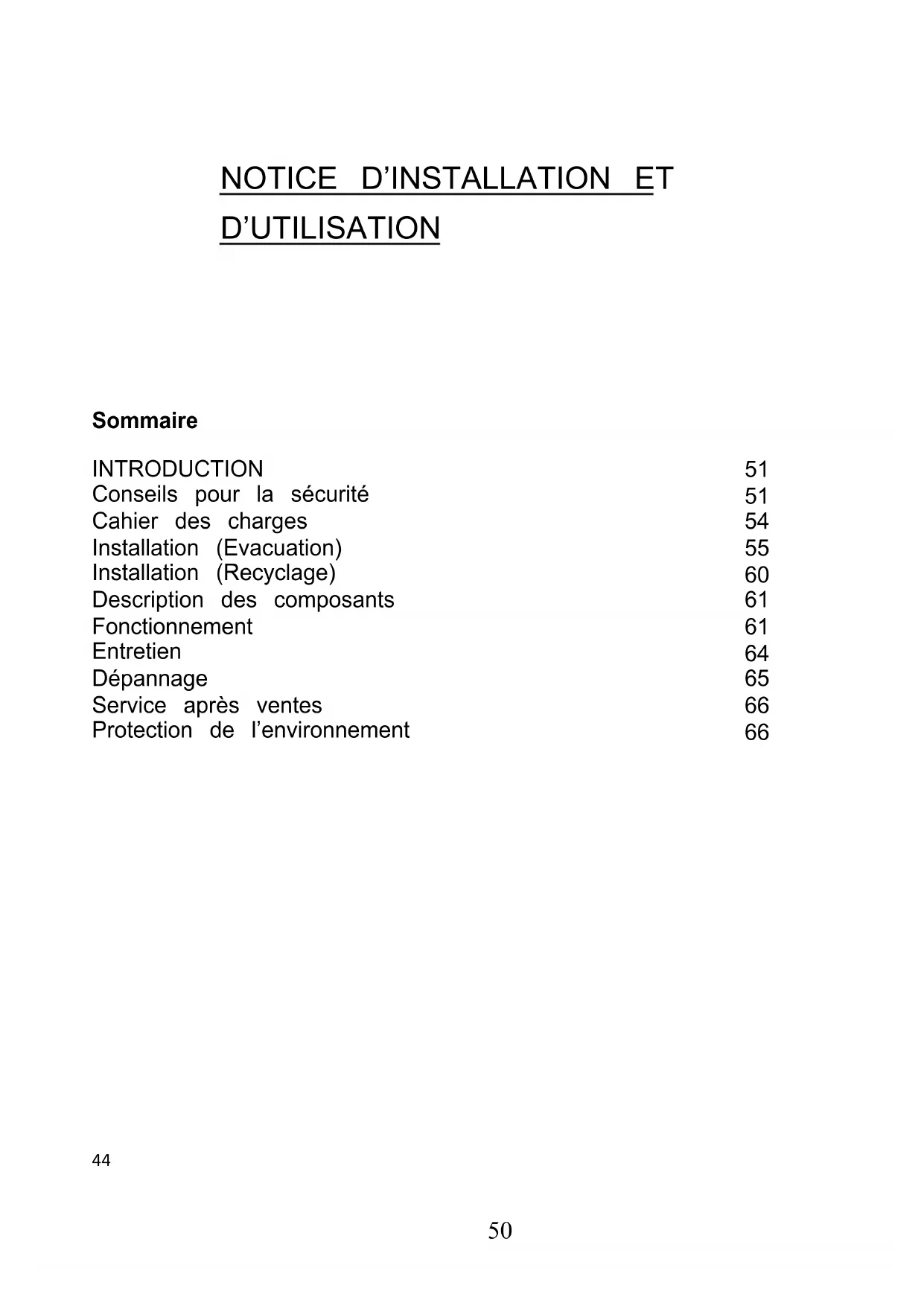

INTRODUCTION 51 Conseils pour la sécurité 51 Cahier des charges 54 Installation (Évacuation) 55 Installation (Recyclage) 60 Description des composants 61 Fonctionnement 61 Entretien 64 Dépannage 65 Service après-vente 66 Protection de l'environnement 66

Introduction

Merci d'avoir choisi cette hotte.

Ce manuel d'instructions est conçu pour vous fournir toutes les instructions requises relatives à l'installation, l'utilisation et l'entretien de l'appareil. Afin de faire fonctionner l'appareil correctement et en toute sécurité, merci de lire attentivement ce manuel avant l'installation et l'utilisation.

La hotte utilise des matériaux de haute qualité avec un design épuré. Équipée d'un moteur électrique de grande puissance et d'un ventilateur centrifuge, elle fournit également une puissance d'aspiration forte, un fonctionnement avec un bruit modéré, un contrôle à graisse et un montage facile.

En plaçant le marquage sur ce produit, nous déclarons, sous notre propre responsabilité, le respect de toutes les exigences de sécurité, de santé et environnementales européennes énoncées dans la législation pour ce produit.

Avertissement de sécurité

• Ne pas laisser d'enfants utiliser l'appareil.
• Cette hotte est dédiée à un usage domestique uniquement. Elle ne doit pas être utilisée pour les barbecues, les rôtisseries ou toutes autres activités.
• La hotte et ses filtres doivent être nettoyés régulièrement pour en garantir un bon état de fonctionnement.
• Respecter les consignes de ce manuel pour le nettoyage de la hotte afin d'empêcher tout risque d'incendie.
• Merci de garder une ventilation dans la cuisine.
• Avant de connecter cet appareil, contrôlez que le cordon d'alimentation n'est pas endommagé. Un cordon d'alimentation endommagé doit être remplacé par une personne qualifiée.
• Il doit y avoir une ventilation adéquate de la pièce quand la hotte est utilisée en même temps que des appareils utilisant du gaz ou d'autres combustibles.
• L'air ne doit pas être évacué par un conduit qui est utilisé pour évacuer les fumées des appareils utilisant le gaz ou d'autres combustibles.
• La réglementation concernant le rejet de l'air doit être satisfaite.
• Cet appareil n'est pas destiné à être utilisé par des personnes (notamment les enfants) incapables, irresponsables ou sans connaissance de l'utilisation du produit, à moins qu'elles ne soient surveillées ou instruites sur l'utilisation de l'appareil par une personne responsable de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Ne pas faire flamber sous la hotte.
• La hotte n'est pas destinée à être installée au-dessus d'une place de cuisson ayant plus de quatre foyers de cuisson.

Risque de choc électrique.

• Cette hotte ne peut être branchée que sur une prise reliée à la terre. En cas de doute, demandez conseil à un ingénieur qualifié.
• Le non-respect de ces instructions peut entraîner la mort, un incendie ou un choc électrique.

Installation électrique.

Toute installation doit être effectuée par une personne compétente ou un électricien qualifié. Avant de brancher l'alimentation secteur, assurez-vous que la tension correspond à la tension indiquée sur la plaque signalétique.

Connexion directe.

L'installateur doit s'assurer que le bon raccordement électrique a été fait et qu'il est conforme au schéma de câblage.

Vérifiez régulièrement le cordon d'alimentation et le câble d'alimentation.

Si le cordon d'alimentation est endommagé, il doit être remplacé par un cordon spécial ou un assemblage disponible auprès du fabricant ou de son agent de service.

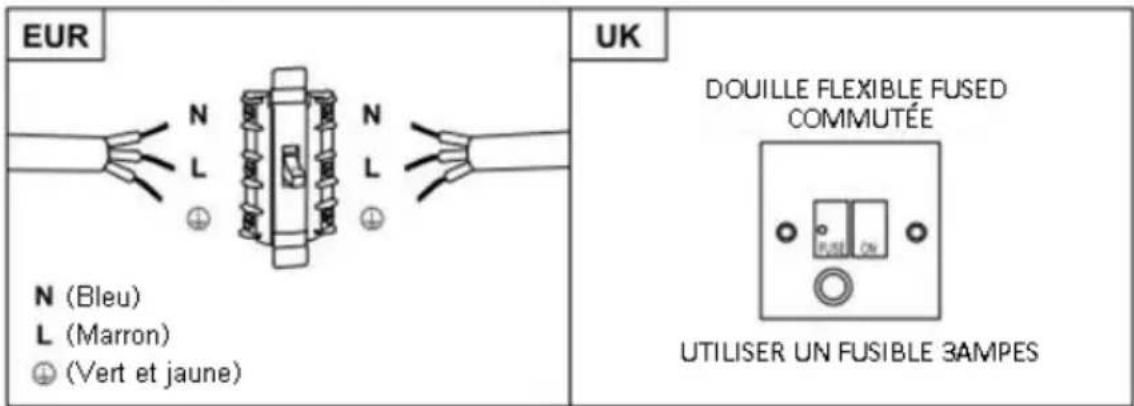

ATTENTION : Cet appareil est de classe I et DOIT être mis à la terre.

Cet appareil est fourni avec un câble secteur à 3 conducteurs coloré comme suit :

Marron = L ou Phase

Bleu = N ou Neutre

Vert et jaune = E ou Terre

Le fusible doit être évalué à 3 ampères.

Liste d'accessoires pour l'installation

Caractérisques	Visuels	Qty
Base		1
Cheminée haute		1
Cheminée basse		1
Support de la cheminée bass		1
Support de la cheminée haut		1
Fixation murale		1
φ8 chevilles φ8×φ6 blanches		9
Vis ST4.0×30		9
φ7.2 Vis ST4.0×8		2

Installation (évacuation externe)

Si vous avez une évacuation vers l'extérieur, la hotte pourra être installée comme suit au moyen d'un conduit d'extraction (émail, aluminium, tuyau flexible et non inflammable avec un diamètre intérieur de 150 mm).

1. Avant l'installation, éteindre et débrancher l'appareil.

1. La hotte doit être placée à une distance comprise entre 65 et 75 cm au-dessus de la table de cuisson pour un meilleur résultat.

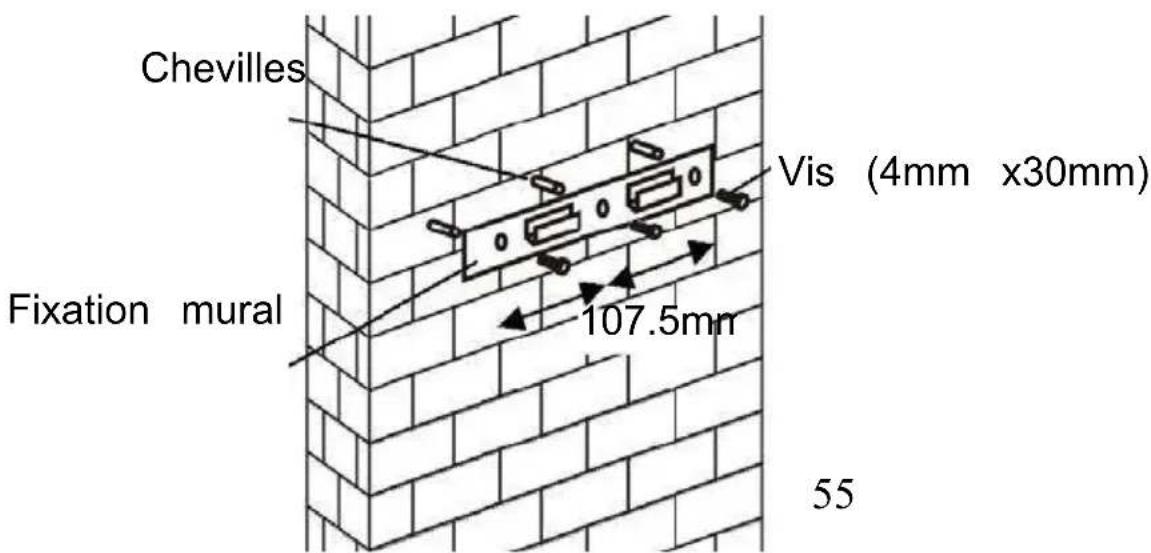

1. Percer 3 trous de 8 mm pour fixer le support. Visser et serrer le support sur le mur avec les vis fournies.

Pour panneau incliné Modèle

• Besoin de forer 2 trous de 8 mm supplémentaires et d'utiliser des vis de fixation et des chevilles avant l'installation.

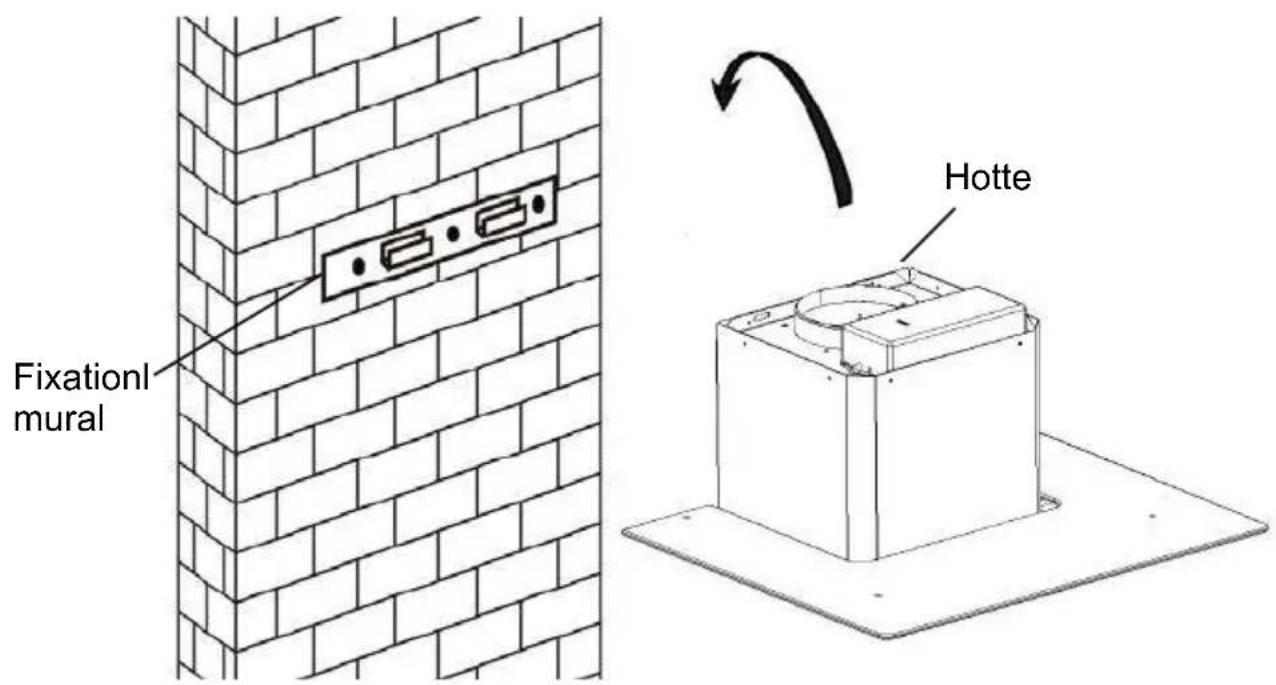

1. Soulever la hotte et la fixer sur la fixation murale.

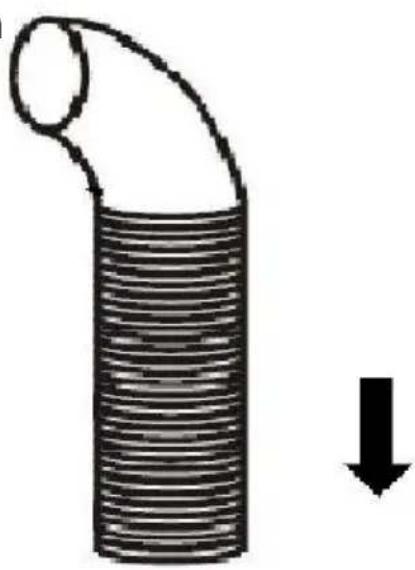

1. Fixer le clapet anti-retour pour la sortie d'air de la hotte. Puis, le tuyau d'évacuation est à fixer sur le clapet anti-retour comme indiqué ci-dessous.

Tuyau d'évacuation

Hotte

6.

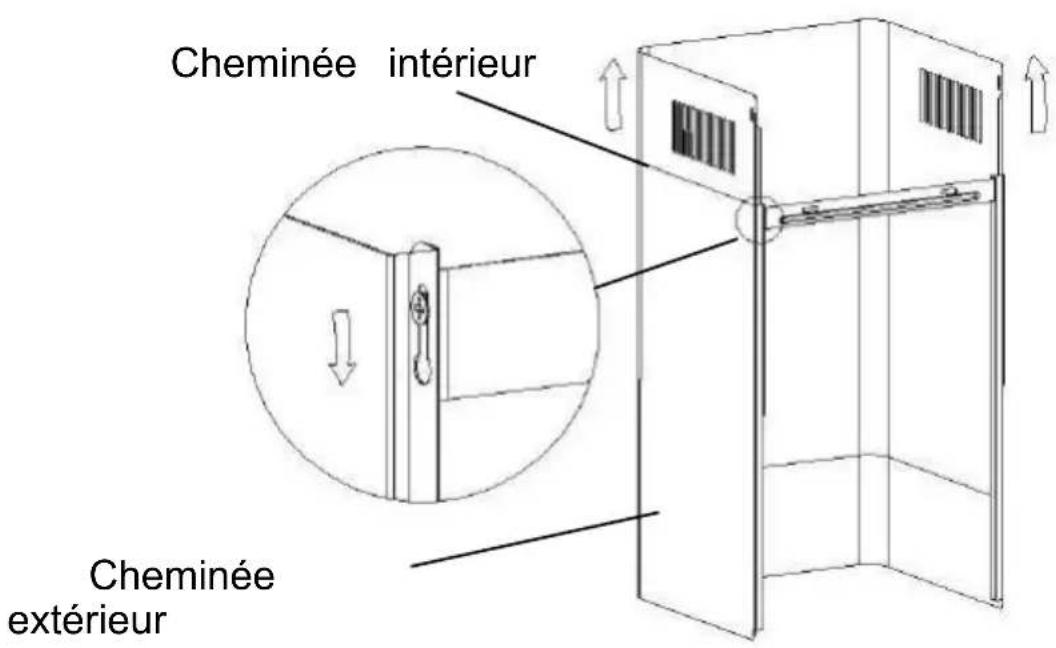

i. Placer correctement le verre sur le dessus de la hotte. ii. Fixer les 4 vis avec la rondelle. Afin d'éviter que le verre ne se brise, il est recommandé de ne pas serrer les vis trop fortement. iii. Mettre la cheminée intérieure dans la cheminée extérieure. Puis, faire glisser la cheminée intérieure vers le haut. Ajuster pour atteindre la hauteur souhaitée. iv. Faire glisser la cheminée pour ajuster la hauteur de la cheminée. Quand la hauteur souhaitée est atteinte, accrocher le support de fixation avec les vis comme sur la photo ci-dessous.

8.

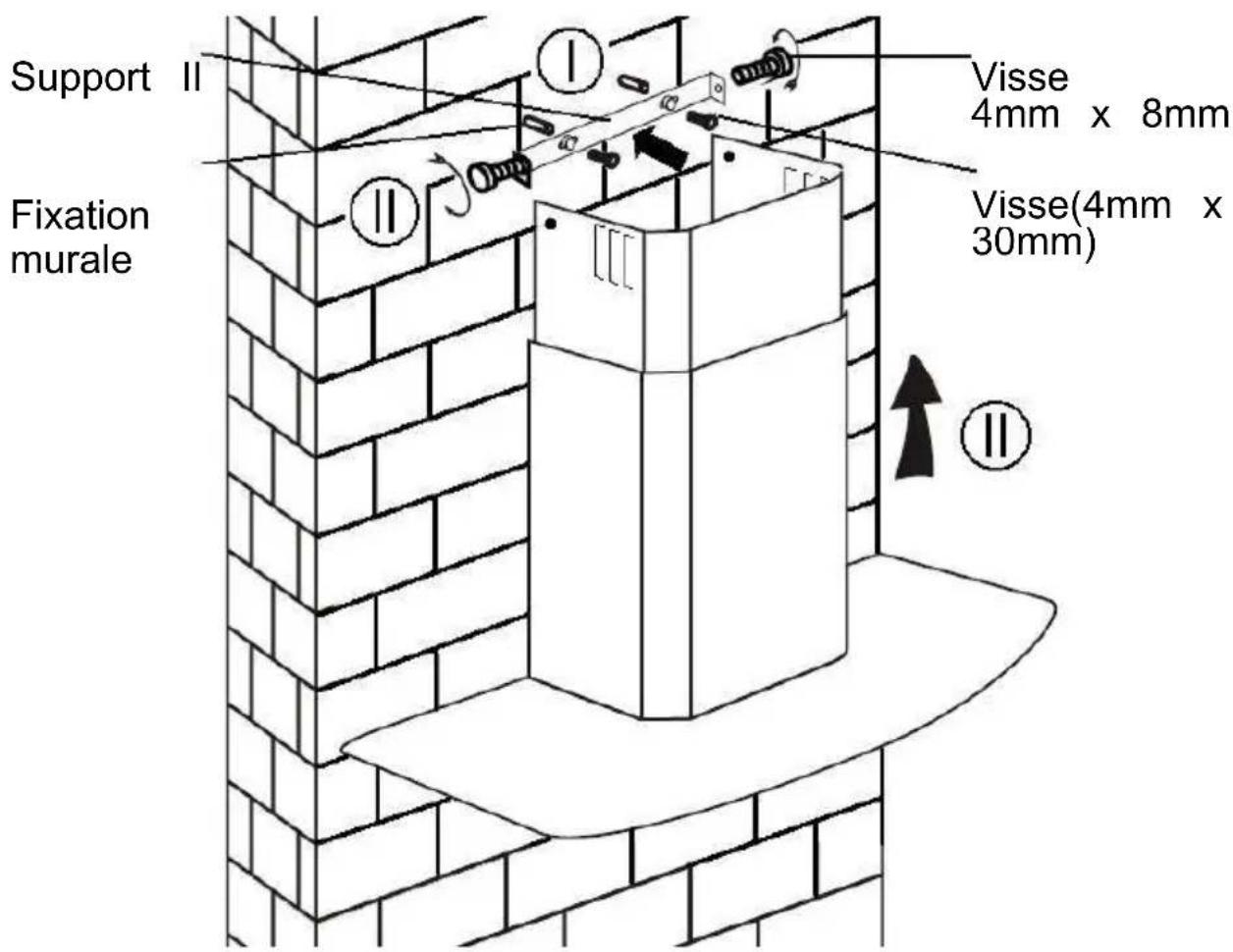

1. Percez deux trous de 8 mm pour fixer le support n°2. Vissez et maintenez le support sur le mur à l'aide de deux vis adaptées. 2. Assemblez la hotte sur le support et fixez-la avec deux vis.

Installation (en recyclage)

Installation (en recyclage)

Si vous n'avez pas de sortie vers l'extérieur, le tuyau d'évacuation n'est pas nécessaire et l'installation est identique à celle expliquée dans la section « Installation en évacuation externe ».

Les filtres à charbon actif sont utilisés pour absorber les odeurs. Pour installer le filtre à charbon actif, retirez dans un premier temps le filtre à graisse. Appuyez sur le système d'ouverture de la grille et tirez-la vers le bas.

Positionnez le filtre à charbon actif dans le bloc et tournez-le dans le sens des aiguilles d'une montre. Faites de même de l'autre côté.

Enclenché

NOTE :

Assurez-vous que le filtre est correctement enclenché. Autrement, il pourrait tomber, ce qui est dangereux. Quand le filtre à charbon actif est enclenché, la force d'aspiration est basse.

Description du bandeau de commande

CONFIGURATION 1

Utilisation

Bouton 1

Le bouton est rétro-éclairé. Quand vous appuyez sur le bouton, le rétro-éclairage s'allume et le ventilateur se met en marche à basse vitesse. Appuyez de nouveau pour éteindre le ventilateur.

Utilisée pour la ventilation de la cuisine. Elle est adaptée si vous faites mijoter votre préparation ou si vous cuisinez sans qu'il y ait beaucoup de vapeur.

Bouton 2

Le bouton est rétro-éclairé. Quand vous appuyez sur le bouton, le rétro-éclairage s'allume et le ventilateur se met en marche à vitesse moyenne. Appuyez de nouveau pour éteindre le ventilateur.

Cette vitesse est idéale pour une cuisson standard.

Bouton 3

Le bouton est rétro-éclairé. Quand vous appuyez sur le bouton, le rétro-éclairage s'allume et le ventilateur se met en marche à haute vitesse. Appuyez de nouveau pour éteindre le ventilateur.

En cas de grosse fumée ou vapeur, appuyez sur le bouton de puissance maximale pour une évacuation parfaite de l'air ambiant.

Note : Si les trois puissances (minimale, intermédiaire et maximale) sont enclenchées en même temps, l'appareil fonctionnera à pleine puissance.

Bouton d'éclairage

CONFIGURATION 2

Utilisation

Bouton Arrêt O

Il est utilisé pour éteindre le ventilateur.

Bouton vitesse minimale 1

Utilisée pour la ventilation de la cuisine. Elle est adaptée si vous faites mijoter votre préparation ou si vous cuisinez sans qu'il y ait beaucoup de vapeur.

Bouton vitesse intermédiaire 2

Cette vitesse est idéale pour une cuisson standard.

Bouton vitesse maximale 3

En cas de grosse fumée ou vapeur, appuyez sur le bouton de puissance maximale pour une évacuation parfaite de l'air ambiant.

Note : Si les trois puissances (minimale, intermédiaire et maximale) sont enclenchées en même temps, l'appareil fonctionnera à pleine puissance.

Bouton éclairage

CONFIGURATION 3

①

+

Bouton Marche / Arrêt

Il est utilisé pour allumer / éteindre le ventilateur.

+

Bouton vitesse plus

Pour augmenter la vitesse du ventilateur.

Bouton de diminution de la vitesse

Cette hotte a une fonction booster. Pour activer le booster, appuyez sur la touche 4, entrez dans la vitesse la plus élevée pendant que le capot est en service et il augmente la vitesse pendant 5 minutes, avant de ralentir à nouveau.

Maintenance

Avant de nettoyer votre hotte, débranchez la prise de courant.

1. Nettoyage régulier

Utilisez un chiffon deux humide avec un produit nettoyant. N'utilisez jamais de poudre à récurer, de grattoir, de produit chimique ou n'importe quel autre matériel abrasif pour nettoyer votre hotte.

1. Nettoyage mensuel pour le filtre à graisse

Important : nettoyer le filtre à graisse tous les mois évite des risques d'incendie.

Le filtre à graisse absorbe les graisses, les fumées et la poussière... ce qui affecte directement la puissance d'aspiration de la hotte. Non nettoyé, les résidus de graisse (potentiellement inflammables)

peuvent saturer le filtre à graisse. Nettoyez-le avec un produit ménager.

1. Nettoyage annuel pour les filtres à charbon actif

Ce nettoyage s'applique uniquement aux hottes qui fonctionnent en recyclage (non en évacuation externe).

1. Remplacer une ampoule

Retirez les vis sur la vitre, et enlevez-la. Trouvez l'ampoule qui doit être remplacée, vous la trouverez placée à l'intérieur de la base de la hotte.

Débranchez la connexion, retirez les douilles et le câble de la hotte.

Important : il est impossible de remplacer les ampoules

individuelles, il faut donc se procurer les ampoules, les douilles

et le câble en même temps. (LEDs : Max 1,5 W)

Replacez les ampoules et les douilles de façon identique. Puis reconnectez le câble d'alimentation de la lumière.

Remettez la plaque en verre en place et vissez-la. Assurez-vous que les vis sont bien serrées.

Dépannage

Erreur	Cause	Solution
Lumière allumée mais aucune ventilation	La turbine de ventilateur est coincée	Eteignez l'appareil et faîtes intervenir un professionnel pour la réparation
	Le moteur est endommagé
Aucune lumière, aucune ventilation	L'ampoule est grillée	Remplacez l'ampoule avec le bon modele
	Cordon d'alimentatio débranché	Rebranchez le cordon d'alimentation
Forte vibration de la hotte	La turbine de ventilateur est coincée	Faîtes intervenir un professionnel pour la réparation
	Le moteur n'est pas correctement fixé	Eteignez l'appareil et faîtes intervenir un professionnel pour la réparation
	L'unité n'est pas correctement fixée sur le support	Décrochez l'appareil et vérifiez l'installation et l'emplacement du support de fixation
Faible puissance d'aspiration	La hauteur entre la hotte et la plaque de cuisson est trop elevée	Ajustez la hauteur entre 65-70 cm

Service consommateur

Si vous ne pouvez pas identifier la cause de la panne, éteignez votre appareil et contactez le service consommateurs.

Numéro de série de l'ordinateur : où le trouver ?

Il est important d'informer le service consommateurs de la référence de votre produit ainsi que du numéro de série (à 16 chiffres qui commence par un 3) ; il peut être trouvé sur le certificat de garantie ou sur l'appareil.

Cela peut éviter des trajets inutiles aux techniciens, mais aussi des frais de déplacement non négligeables.

Protection de l'environnement

Cet appareil est produit conformément à la directive française 2012/19/EU concernant la mise au rebut des déchets d'équipements électriques et électroniques.

Le fait que cet article ait été réalisé en conformité avec les normes en vigueur contribue à prévenir toute conséquence nuisible pour l'environnement et la santé ; la simple mise au rebut de cet appareil provoquerait en revanche de graves dommages.

Ce symbole indique que ce produit ne peut en aucun cas être traité comme un déchet ménager ; il doit être remis à un centre de collecte chargé du recyclage des équipements électriques et électroniques.

Pour obtenir de plus amples détails au sujet du traitement, de l'élimination et du recyclage de cet appareil, contacter le service local de collecte des déchets ou bien s'adresser au magasin dans lequel l'article a été acheté.
