CCE60NXS - Cappa CANDY - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa da cucina
Marca	Candy
Modello	CCE60NXS
Larghezza	60 cm
Altezza di montaggio consigliata	65 a 75 cm sopra il piano cottura
Alimentazione elettrica	230 V ~ 50 Hz
Potenza motore	120 W (stimato)
Numero di velocità	3 velocità + funzione booster
Tipo di illuminazione	LED 1,5 W max
Tipo di filtro grassi	Filtro metallico lavabile
Filtro a carboni attivi	Opzionale per modalità ricircolo
Portata d'aria massima	650 m³/h (stimato)
Livello sonoro max	65 dB (stimato)
Dimensioni (L x P x A)	60 x 50 x 45 cm (stimato)
Peso netto	15 kg (stimato)
Materiale	Acciaio inox e vetro
Tipo di comando	Pulsanti retroilluminati
Funzione booster	Sì (5 minuti alla velocità massima)
Manutenzione filtri grassi	Pulizia mensile in lavastoviglie o a mano
Manutenzione filtri carboni	Sostituzione annuale (se modalità ricircolo)
Classe di isolamento	Classe I (messa a terra obbligatoria)
Diametro condotto di evacuazione	150 mm
Indice di riparabilità	5,0 (stimato)

Domande frequenti - CCE60NXS CANDY

Qual è l'altezza di montaggio consigliata per la cappa CCE60NXS?

L'altezza ideale è compresa tra 65 e 75 cm sopra il piano cottura per un'efficienza ottimale.

Come pulire i filtri grassi della cappa?

I filtri grassi devono essere puliti ogni mese con un detergente domestico o in lavastoviglie. Uno sgrassaggio regolare evita i rischi di incendio.

Come installare un filtro a carboni attivi?

Rimuovere prima i filtri grassi, poi inserire i filtri a carboni nel blocco e ruotarli in senso orario fino allo scatto.

Perché la cappa vibra fortemente?

La vibrazione può essere dovuta a una turbina bloccata, un motore mal fissato o un supporto murale mal installato. Verificare l'installazione o contattare un professionista.

Come sostituire l'illuminazione LED?

La lampadina LED non si sostituisce individualmente; bisogna cambiare l'insieme lampadina, portalampada e cavo (LED max 1,5 W). Scollegare prima l'apparecchio.

La potenza di aspirazione è debole, cosa fare?

Verificare che l'altezza tra cappa e piano sia tra 65 e 70 cm. Pulire i filtri grassi e assicurarsi che il condotto di evacuazione non sia ostruito.

Questa cappa può funzionare in modalità ricircolo?

Sì, può essere utilizzata in modalità ricircolo con l'installazione di filtri a carboni attivi (non forniti). In questo caso, il condotto di evacuazione non è necessario.

Come attivare la funzione booster?

Premere il tasto + fino a raggiungere la velocità massima, poi premere nuovamente il tasto 4 (secondo configurazione) per avviare il booster per 5 minuti.

Cosa fare se la cappa non si accende?

Verificare che il cavo di alimentazione sia ben collegato e che la lampadina non sia bruciata. Se il problema persiste, contattare un professionista.

Dove trovare il numero di serie della cappa CCE60NXS?

Il numero di serie (16 cifre che iniziano con 3) si trova sul certificato di garanzia o sulla targhetta segnaletica dell'apparecchio.

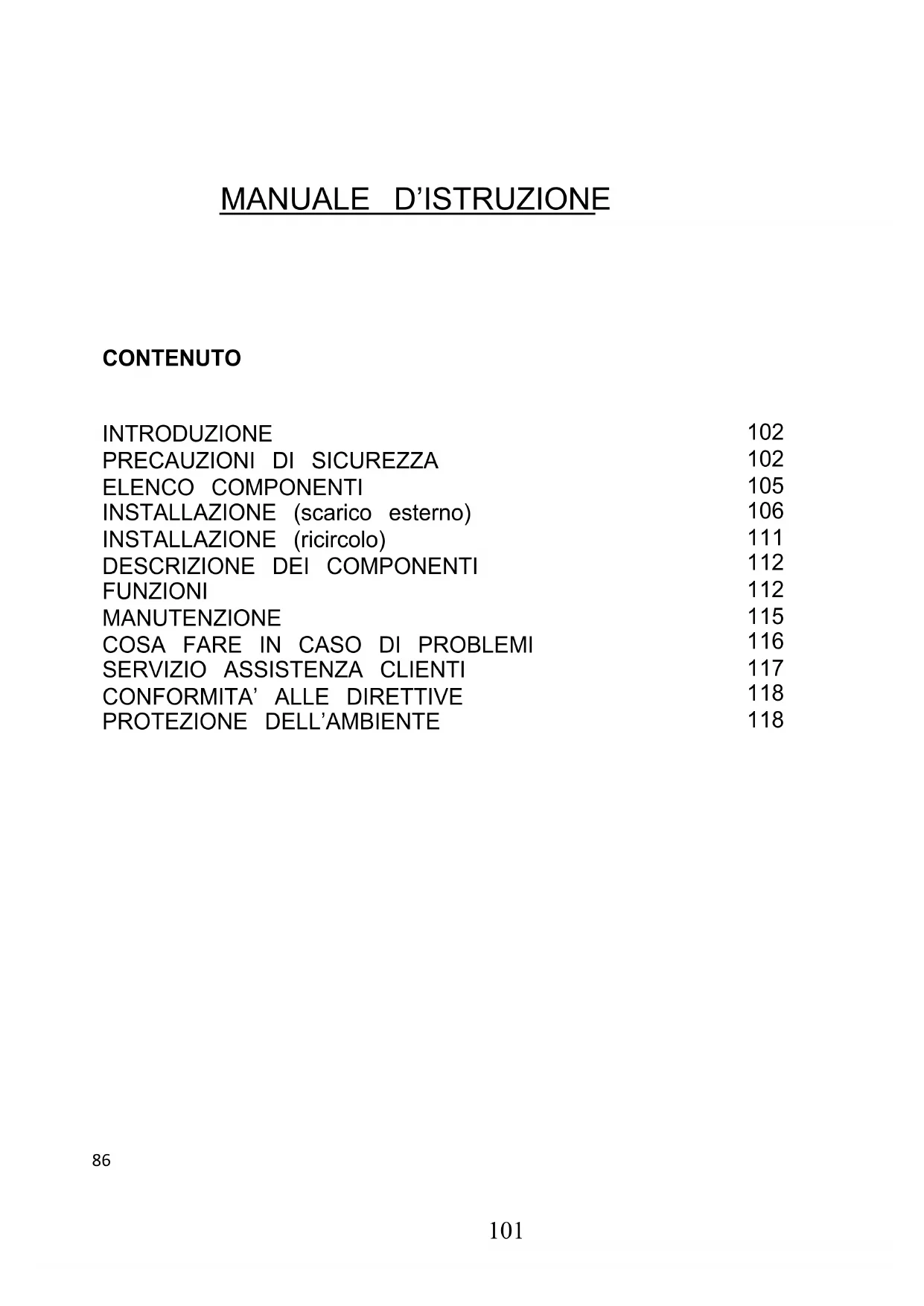

MANUALE UTENTE CCE60NXS CANDY

PRECAUZIONI DI SICUREZZA 102

ELENCO COMPONENTI 105

INSTALLAZIONE (scarico esterno) 106

INSTALLAZIONE (ricircolo) 111

DESCRIZIONE DEI COMPONENTI 112

FUNZIONI 112

MANUTENZIONE 115

COSA FARE IN CASO DI PROBLEMI 116

SERVIZIO ASSISTENZA CLIENTI 117

CONFORMITÀ ALLE DIRETTIVE 118

PROTEZIONE DELL'AMBIENTE 118

Grazie per aver scelto questa cappa.

Il seguente manuale di istruzioni è stato realizzato con lo scopo di fornire tutte le istruzioni necessarie all'installazione, utilizzo e manutenzione dell'apparecchio.

Per poter utilizzare il prodotto in maniera corretta e sicura, prima dell'installazione e dell'utilizzo, La preghiamo di leggere attentamente il manuale di istruzioni.

La cappa è realizzata con materiali di alta qualità e con un design aerodinamico.

È dotata di un motore elettrico ad elevata potenza e di un ventilatore che fornisce una forte potenza di aspirazione accompagnata da un funzionamento silenzioso, da un filtro antigrasso e da una facile installazione.

Inserendo la marcatura su tale prodotto, si dichiara, sotto la propria responsabilità, la conformità a tutti i requisiti di sicurezza europei, di salute e ambientali stabiliti dalla legislazione per tale prodotto.

PRECAUZIONI DI SICUREZZA

Non lasciare utilizzare il prodotto ai bambini.

Questo elettrodomestico (la cappa) è progettato esclusivamente per uso domestico; non è adatto per barbecue, rosticcerie e scopi commerciali.

La cappa e il suo filtro dovrebbero essere lavati

regolarmente in maniera tale da mantenerli in condizioni di operare efficientemente.

Lavare la cappa seguendo il manuale di istruzioni e mantenere il prodotto lontano da pericoli di incendio.

Vietata la cottura direttamente dal fornello a gas.

Si prega di mantenere l'ambiente cucina in buone condizioni. Prima di connettere questo strumento, controllare che il cavo di alimentazione non sia danneggiato. L'eventuale cavo danneggiato deve essere sostituito esclusivamente da personale qualificato.

Dovrebbe esserci un'adeguata ventilazione dell'ambiente quando la cappa è in funzionamento contemporaneamente ad apparecchi a gas o ad altri combustibili.

L'aria non deve essere scaricata in una canna fumaria utilizzata per lo scarico di fumi provenienti da apparecchi a gas o ad altri combustibili.

Devono essere soddisfatte le regolamentazioni concernenti lo scarico dell'aria.

Questo apparecchio non è destinato all'utilizzo da parte di persone (inclusi bambini) con capacità fisiche, sensoriali e mentali ridotte, o con mancanza di esperienza e conoscenza, a meno che non vi sia la supervisione e l'istruzione all'uso dell'apparecchio da parte di una persona responsabile della loro sicurezza.

I bambini dovrebbero essere supervisionati in maniera tale da assicurarsi che non giochino con tale apparecchio.

Non provocare fiamme libere al di sotto della cappa.

La cappa non è destinata ad essere installata sopra un piano cottura avente più di quattro elementi.

Pericolo Scossa Elettrica

Collegare l'apparecchio solamente a una presa a terra. In caso di dubbio chiedere il parere di un tecnico qualificato. Il mancato rispetto di queste istruzioni può provocare morte, incendio e scosse elettriche.

Installazione elettrica

Tutta l'installazione deve essere eseguita da una persona competente o da un elettricista qualificato. Prima di collegare la rete elettrica, assicurarsi che la tensione della rete corrisponda alla tensione indicata sulla targhetta dei dati tecnici.

Connessione diretta

L'apparecchio deve essere collegato direttamente alla rete mediante un interruttore onnipolare con un'apertura minima di 3 mm tra i contatti.

L'installatore deve assicurarsi che il collegamento elettrico corretto sia stato realizzato e conforme allo schema elettrico.

Il cavo non deve essere piegato o compresso.

Controllare regolarmente che la spina e il cavo di alimentazione non siano danneggiati.

Se il cavo di alimentazione è danneggiato, deve essere sostituito da un cavo speciale o assemblaggio disponibile dal produttore o dal suo agente di servizio.

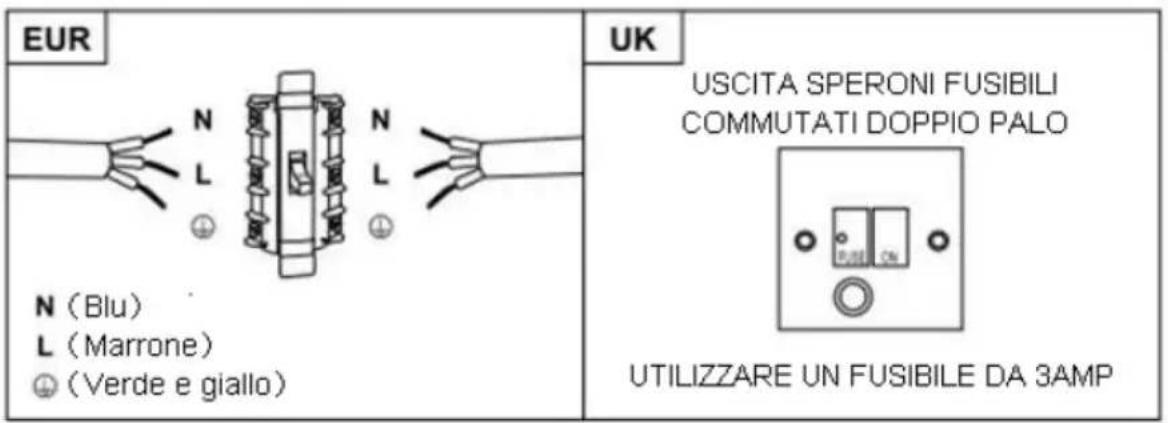

AVVERTIMENTO: Questo è un apparecchio di classe I e DEVE essere collegato a terra

Questo apparecchio è fornito con un cavo di alimentazione a 3 conduttori colorato come segue:

Marrone = L o Live

Blu = No Neutro

Verde e giallo = E o Terra

Il fusibile deve essere valutato a 3 Ampere.

Elenco componenti per l'installazione standard

Descrizione	Illustrazione		Qtà
Cappa			1
Camino superiore			1
Camino inferiore			1
Supporto Camino Inferiore			1
Supporto Camino Superiore			1
Hanging Board			1
Fisher			9
Viti ST4.0×30			9
D7.2 Viti ST4.0×8			2

INSTALLAZIONE a parete (scarico esterno)

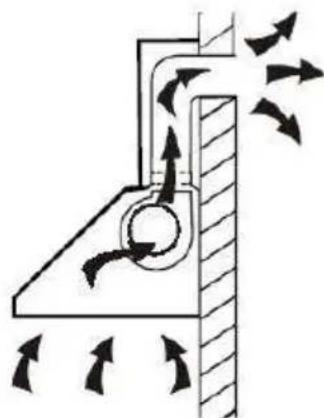

Se dispone di uno scarico per l'evacuazione dell'aria verso l'esterno, la Sua cappa deve essere collegata, come nell'immagine sopra riportata, per mezzo di un condotto di estrazione (smalto, alluminio, flessibile o materiale infiammabile con diametro interno di 150mm)

1. Prima che l'installazione sia completa, non collegare la spina di alimentazione alla presa di corrente.

La cappa deve essere posizionata ad una distanza di 65-75 cm sopra il piano cottura per un'efficienza migliore.

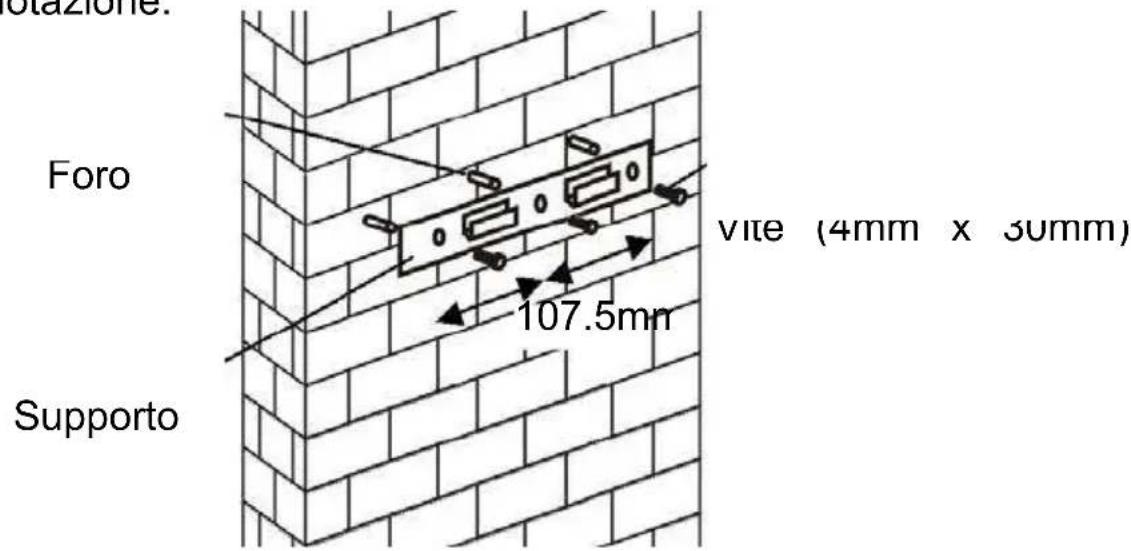

1. Praticare 3 fori da 8mm per accomodare il supporto. Avvitare e stringere il supporto della cappa nel muro con le viti in dotazione.

Per il modello a pannello inclinato

• è necessario praticare fori aggiuntivi 2 × 8 mm e viti di fissaggio e tappi a vite prima dell'installazione.

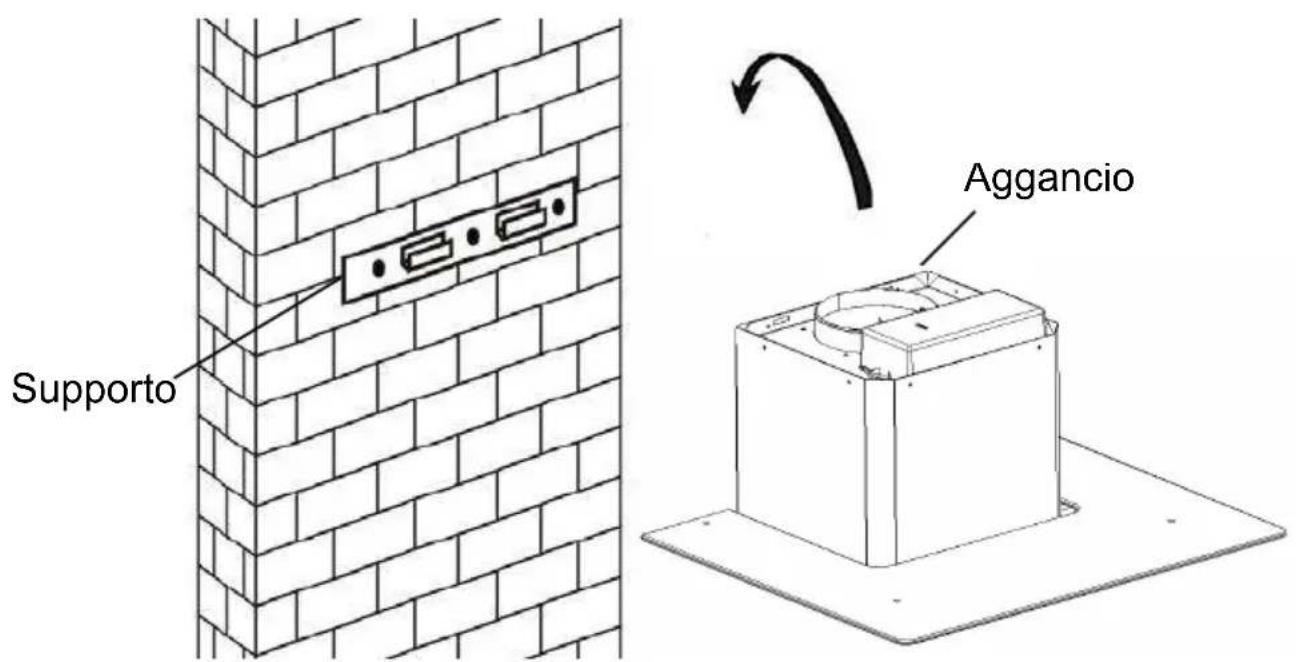

4. Sollevare la cappa e appenderla al supporto

1. Fissare la valvola unidirezionale per l'uscita dell'aria della cappa. In seguito, collegare il tubo di scarico sulla valvola unidirezionale come mostrato nella figura sottostante

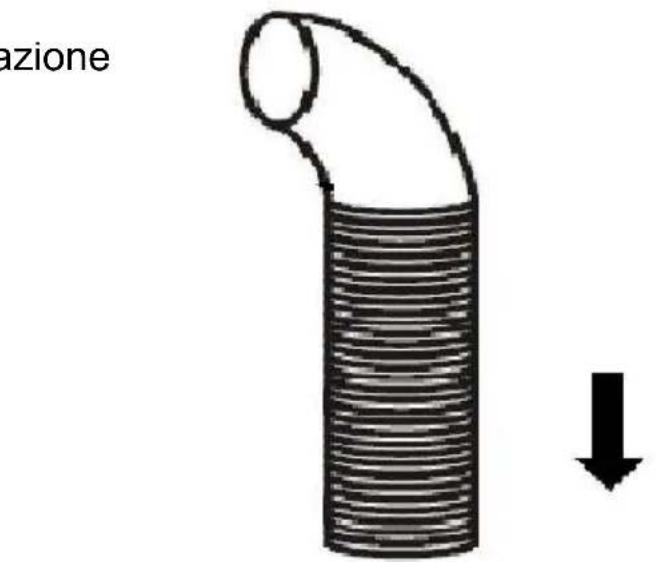

Tubo di evacuazione

Cappa

6.

i. Posizionare il vetro in posizione appropriata sulla parte superiore della cappa.

ii. Fissare le 4 viti con le rondelle. Al fine di evitare la rottura del vetro, si prega di non stringere le viti troppo forte.

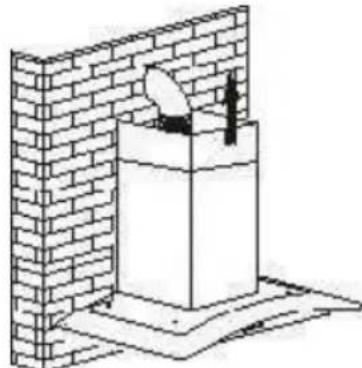

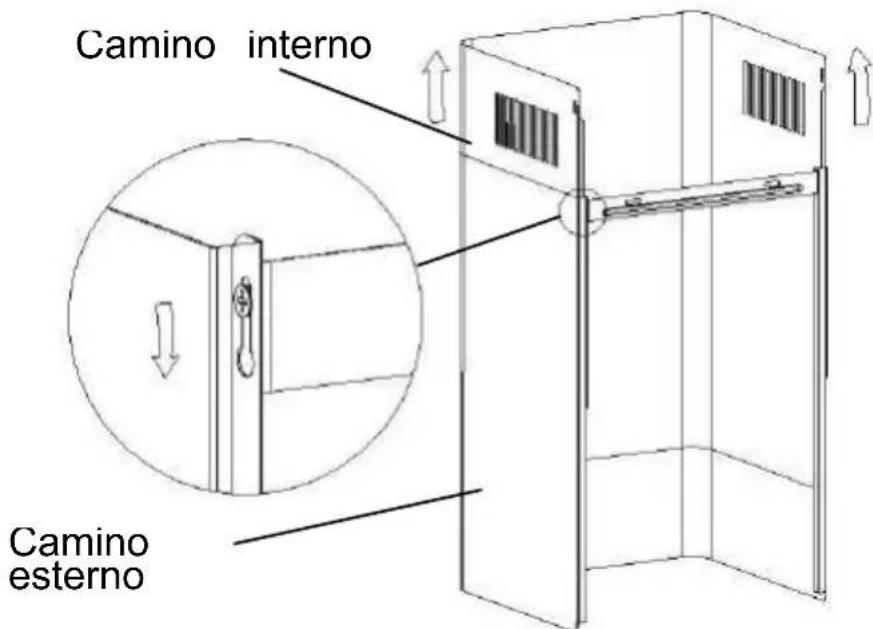

i. Collocare il camino interno nel camino esterno. Dopodiché estrarre il camino interno verso l'alto. Regolare in maniera tale da raggiungere l'altezza desiderata.

ii. Fare scorrere il camino per aggiustarne l'altezza. Una volta raggiunta l'altezza desiderata, appendere le viti al foro di fissaggio come indicato nella figura sottostante.

7.

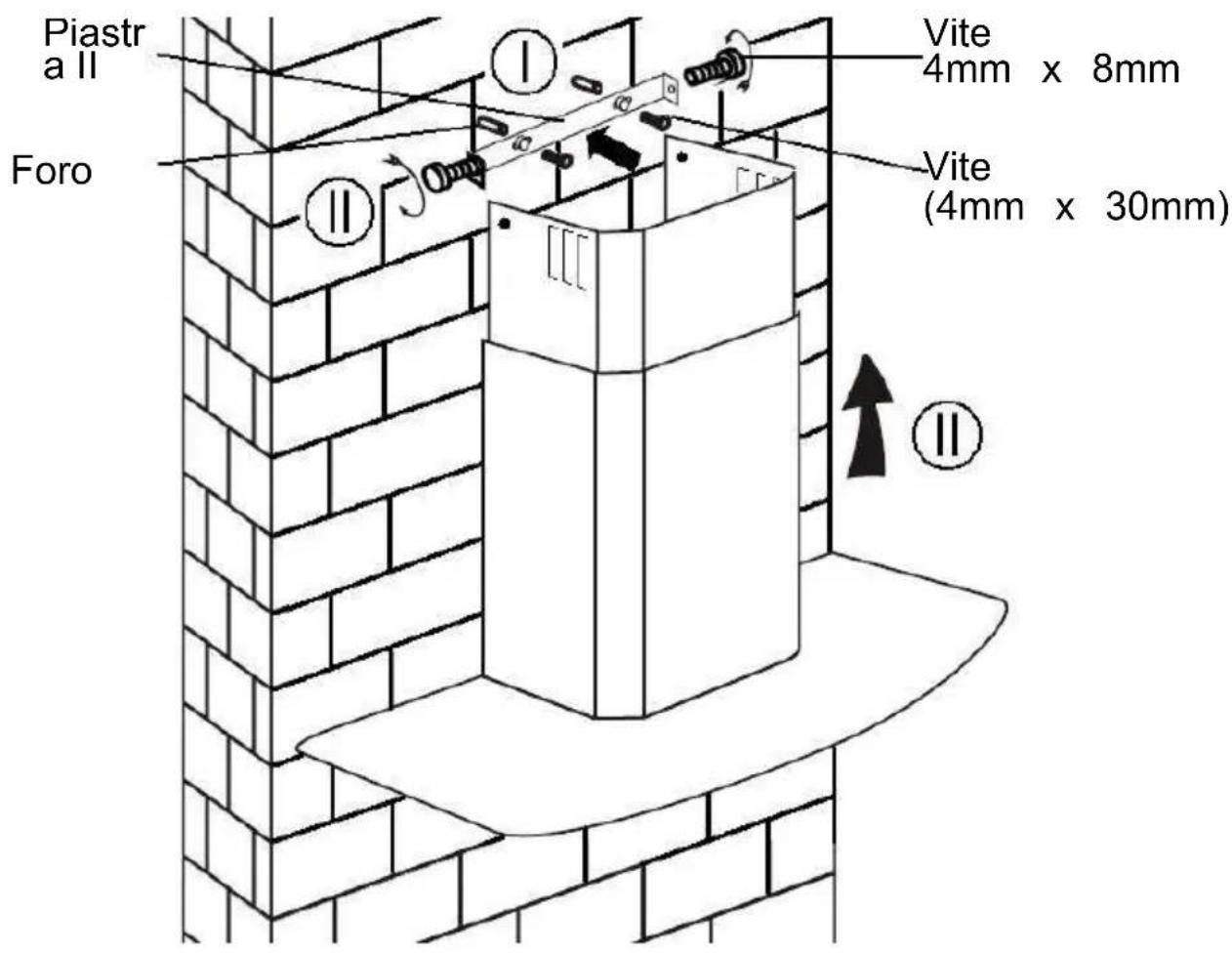

i. Realizzare due fori da 8mm per fissare la seconda piastra. Avvitare e stringere la seconda piastra con le due viti in dotazione.

ii. Allineare il camino nell'unità e fissarlo con le due viti.

INSTALLAZIONE (Ricircolo)

Nel caso non si abbia uno scarico esterno, il tubo flessibile di scarico è richiesto.

L'installazione è simile a quella mostrata nella sezione "INSTALLAZIONE (SCARICO ESTERNO)".

Il filtro al carbone attivo può essere utilizzato per eliminare gli odori. Per installare il filtro al carbone attivo, bisogna prima rimuovere il filtro anti-grasso premendo il gancio di sblocco.

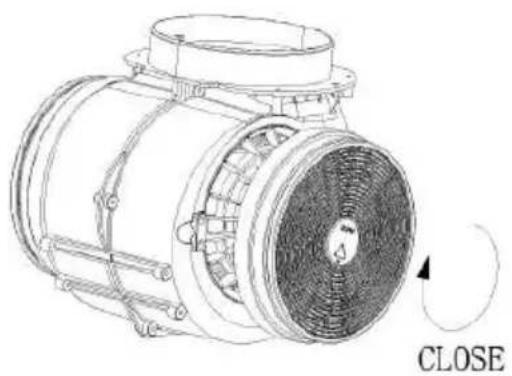

Inserire il filtro carbone attivo sul lato del motore e girare in senso orario. Ripetere la stessa cosa sull'altro lato.

NOTE:

o Assicurarsi che il filtro sia bloccato. In caso contrario potrebbe allentarsi e provocare danni.

Una volta che il filtro al carbone attivo è attaccato, la potenza di aspirazione si abbasserà.

DESCRIZIONE DEI COMPONENTI

CONFIGURAZIONE 1

FUNZIONI

Pulsante

Il pulsante è dotato di retroilluminazione: quando si preme il pulsante, la retroilluminazione si accende e la ventola si accende a bassa velocità. Quando si preme di nuovo, la ventola si spegne.

È utilizzato per l'areazione della cucina. È adatto durante l'ebollizione e la cottura che comporti poco vapore.

Pulsante 2

Il pulsante è dotato di retroilluminazione: quando si preme il pulsante, la retroilluminazione si accende e la ventola si accende a media velocità. Quando si preme di nuovo, la ventola si spegne.

È adatto per la ventilazione durante operazioni di cottura standard.

Pulsante 3

Il pulsante è dotato di retroilluminazione: quando si preme il pulsante, la retroilluminazione si accende e la ventola si accende ad alta velocità. Quando si preme di nuovo, la ventola si spegne.

Utilizzare nel caso in cui venga prodotta un'alta densità di fumo o vapore.

NOTA: Se i pulsanti per la Bassa/Media/Alta velocità vengono premuti contemporaneamente, il prodotto funzionerà con la velocità maggiore.

Pulsante Illuminazione

CONFIGURAZIONE 2

FUNZIONI

Pulsante Off 0

È utilizzato per spegnere il ventilatore.

Pulsante Bassa Velocità

1

È utilizzato per l'areazione della cucina. È adatto durante l'ebollizione e la cottura che comporti poco vapore.

Pulsante Media Velocità

2

È adatto per la ventilazione durante operazioni standard di cottura.

Pulsante Alta Velocità

3

Utilizzare nel caso in cui venga prodotta un'alta densità di fumo o vapore.

NOTA: Se i pulsanti per la Bassa/Media/Alta velocità vengono premuti contemporaneamente, il prodotto funzionerà con la velocità maggiore.

Pulsante Illuminazione

CONFIGURAZIONE 3

Pulsante On / Off

È utilizzato per accendere / spegnere il ventilatore.

Pulsante velocità più

Per aumentare la velocità del ventilatore.

Pulsante di diminuzione velocità

Per diminuire la velocità della ventola.

Pulsante Light

Display digitale

Visualizzazione della velocità del ventilatore: "1" per la bassa velocità, "2" per la velocità media, "3" per alta velocità, "4" per la funzione Booster.

Timer rapido: Premere e tenere premuto per 1 secondo, il display digitale lampeggia e in 5 minuti il conto alla rovescia, dopo 5 minuti il motore e la luce si spengono automaticamente e il cicalino suona per 1 secondo.

Funzione Booster

Questa cappa ha una funzione di richiamo. Per attivare il booster, impostare la velocità 4, entrerà in velocità massima, quando la cappa è in uso e aumenterà la velocità per 5 minuti, prima di rallentare di nuovo.

MANUTENZIONE

Prima di procedere con la pulizia spegnere l'unità e staccare la spina.

I. Pulizia Regolare

Utilizzare uno straccio imbevuto di acqua tiepida e una piccola quantità di sapone o di detergente per la casa. Non utilizzare spugne metalliche, materiali chimici o abrasivi o spazzole troppo dure per pulire l'unità.

II. Pulizia Mensile dei Filtri

IMPORTANTE: pulire i filtri ogni mese può prevenire i rischi d'incendio.

I filtri accumulano grasso, fumo e polvere...... influenzano, infatti, l'efficienza della cappa. Se non vengono puliti, i residui di grasso (potenzialmente infiammabili) possono saturare i filtri. Utilizzare detergenti per la casa per pulire i filtri.

III. Pulizia Annuale dei Filtri Carbone

Applicabile SOLAMENTE ad unità installate a ricircolo.

Questo filtro intrappola gli odori e deve essere sostituito almeno una volta all'anno a seconda della frequenza d'uso della cappa.

IV. Cambiare una lampadina

Svitare le viti dal vetro e rimuovere quest'ultimo. Localizzare la lampadina che deve essere sostituita. L'impianto in cui è posizionata è illustrato nella sezione qui sotto.

Rimuovere il collegamento elettrico e estrarre il portalampada dalla cappa. Importante: non è possibile cambiare solamente le lampadine, è necessario sostituire anche il circuito elettrico e il contenitore delle lampadine. (LED light: G4, MAX 1.5W)

Inserire le nuove lampadine, il contenitore e il circuito elettrico, poi ricollegare il circuito.

Riposizionare il vetro e le viti. Assicurarsi che le viti siano ben avvitate.

COSA FARE IN CASO DI PROBLEMI

Problema	Causa	Soluzione
Luce accesama ventola non	Laventolaè bloccata.	Spegnerel'unitàechiamare personalequalificatoperla riparazione.
	Ilmotoreè danneggiato.
Sialuceche ventolanon funzionanti	Lampadinaalogena bruciata..	Rimpiazzarelalampadina.
	Casoelettricostaccato	Rinserirelaspina.
Forte vibrazione della cappa	Laventolaè danneggiata.	Spegnerel'unitàechiamare personalequalificatoperla riparazione.
	Ilmotoredella ventolanonèben fissato	Spegnerel'unitàechiamare personalequalificatoperla riparazione.
	Lacappanonèben anticorataalsupporto.	Staccarel'unitàeverificare chelsupportisianonella correttaposizione
Aspirazione non soddisfacente	Distanzaeccessiva tralacappaedil pianocottura	Riposizioneadunadistanzadi 65-75cm

SERVIZIO ASSISTENZA CLIENTI

CERTIFICATO DI GARANZIA CONVENZIONALE: come fare? Il Suo prodotto è garantito, alle condizioni e nei termini riportati sul certificato inserito nel prodotto ed in base alle previsioni del decreto legislativo 24/02, nonché del decreto legislativo 6 settembre 2005, n. 206, per un periodo di 24 mesi decorrenti dalla data di consegna del bene.

Così come riportato nei testi dei Decreti Legislativi citati, il certificato di garanzia dovrà essere da Lei conservato, debitamente compilato, per essere mostrato al Servizio Assistenza Tecnica Autorizzato, in caso di necessità, unitamente ad un documento fiscalmente valido rilasciato dal rivenditore al momento dell'acquisto (bolla di consegna, fattura, scontrino fiscale, altro) sul quale siano indicati il nominativo del rivenditore, la data di consegna, gli estremi identificativi del prodotto ed il prezzo di cessione.

Resta pure inteso che, salvo prova contraria, poiché si presume che i difetti di conformità che si manifestano entro sei mesi dalla consegna del bene esistessero già a tale data, a meno che tale ipotesi sia incompatibile con la natura del bene o con la natura del difetto di conformità, il Servizio di Assistenza Tecnica Autorizzato Gias, verificato il diritto all'intervento, lo effettuerà senza addebitare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi. Per contro, nel successivo periodo di diciotto mesi di vigenza della garanzia, sarà invece onere del consumatore che intenda fruire dei rimedi accordati dalla garanzia stessa provare l'esistenza del difetto di conformità del bene sin dal momento della consegna; nel caso in cui il consumatore non fosse in grado di fornire detta prova, non potranno essere applicate le condizioni di garanzia previste e pertanto il Servizio di Assistenza Tecnica Autorizzato Gias effettuerà l'intervento addebitando al consumatore tutti i costi relativi.

ESTENSIONE DELLA GARANZIA FINO A 5 ANNI: come?

Le ricordiamo inoltre che sullo stesso certificato di garanzia convenzionale Lei troverà le informazioni ed i documenti necessari per prolungare la garanzia dell'apparecchio sino a 5 anni e così, in caso di guasto, non pagare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi.

Per qualsiasi informazione necessitasse, La preghiamo di rivolgersi al numero telefonico del Servizio Clienti 199121314.

ANOMALIE E MALFUNZIONAMENTI: a chi rivolgersi?

Per qualsiasi necessità il centro assistenza autorizzato è a Sua completa disposizione per fornirLe i chiarimenti necessari; comunque qualora il Suo prodotto presenti anomalie o malfunzionamenti, prima di rivolgersi al Servizio Assistenza Autorizzato, consigliamo vivamente di effettuare i controlli indicati sopra.

UN SOLO NUMERO TELEFONICO PER OTTENERE ASSISTENZA.

Qualora il problema dovesse persistere, componendo il "Numero Utile" sotto indicato, sarà messo in contatto direttamente con il

dell'operatore telefonico utilizzato. Dettagli sono presenti sul sito internet www.candy.it

MATRICOLA DEL PRODOTTO. Dove si trova?

È indispensabile che comunichi al Servizio Assistenza Tecnica Autorizzato la sigla del prodotto ed il numero di matricola (16 caratteri che iniziano con la cifra 3) che troverà sul certificato di garanzia.

In questo modo Lei potrà contribuire ad evitare trasferte inutili del tecnico, risparmiando oltretutto i relativi costi.

PROTEZIONE DELL'AMBIENTE

I rifiuti elettrici non devono essere smaltiti insieme ai rifiuti domestici.

Questo prodotto è marchiato secondo la direttiva

Europea 2012/19/EU sui rifiuti

Questo significato indica che il prodotto non può essere trattato come i rifiuti normali.

Deve essere portato al centro ecologico per il riciclaggio dei prodotti elettrici ed elettronici.

Lo smaltimento deve essere effettuato in conformità alle normative locali per lo smaltimento dei rifiuti.

Per maggiori informazioni contattare l'ufficio locale della vostra città o il vostro servizio di smaltimento rifiuti o il negozio in cui avete comprato l'apparecchio.

Assicurarsi che il prodotto sia smaltito correttamente, contribuirà a prevenire potenziali conseguenze negative sull'ambiente e sulla salute umana, che altrimenti verrebbero danneggiati da uno smaltimento non corretto.

SPECIFICA 123
