CCE60NXS - Exaustor CANDY - Manual de utilização gratuito

Tipo de produto	Coifa de cozinha
Marca	Candy
Modelo	CCE60NXS
Largura	60 cm
Altura de montagem recomendada	65 a 75 cm acima da placa de cozimento
Alimentação elétrica	230 V ~ 50 Hz
Potência do motor	120 W (estimado)
Número de velocidades	3 velocidades + função booster
Tipo de iluminação	LED 1,5 W máx.
Tipo de filtro de gordura	Filtro metálico lavável
Filtro de carvão ativado	Opcional para modo recirculação
Fluxo de ar máximo	650 m³/h (estimado)
Nível sonoro máx.	65 dB (estimado)
Dimensões (L x Prof. x Alt.)	60 x 50 x 45 cm (estimado)
Peso líquido	15 kg (estimado)
Material	Aço inoxidável e vidro
Tipo de comando	Botões retroiluminados
Função booster	Sim (5 minutos em velocidade máxima)
Manutenção dos filtros de gordura	Limpeza mensal na máquina de lavar louça ou à mão
Manutenção dos filtros de carvão	Substituição anual (se modo recirculação)
Classe de isolamento	Classe I (aterramento obrigatório)
Diâmetro do duto de evacuação	150 mm
Índice de reparabilidade	5,0 (estimado)

Perguntas frequentes - CCE60NXS CANDY

Qual é a altura de montagem recomendada para a coifa CCE60NXS ?

A altura ideal está entre 65 e 75 cm acima da placa de cozimento para uma eficiência ótima.

Como limpar os filtros de gordura da coifa ?

Os filtros de gordura devem ser limpos todos os meses com um produto doméstico ou na máquina de lavar louça. Uma desengorduramento regular evita riscos de incêndio.

Como instalar um filtro de carvão ativado ?

Remova primeiro os filtros de gordura, depois insira os filtros de carvão no bloco e gire-os no sentido horário até engatar.

Por que a coifa vibra fortemente ?

A vibração pode ser devido a uma turbina travada, um motor mal fixado ou um suporte de parede mal instalado. Verifique a instalação ou contate um profissional.

Como substituir a iluminação LED ?

A lâmpada LED não se substitui individualmente; é necessário trocar o conjunto lâmpada, soquete e cabo (LED máx. 1,5 W). Desconecte primeiro o aparelho.

A potência de aspiração está fraca, o que fazer ?

Verifique se a altura entre a coifa e a placa está entre 65 e 70 cm. Limpe os filtros de gordura e certifique-se de que o duto de evacuação não está obstruído.

Esta coifa pode funcionar em recirculação ?

Sim, pode ser utilizada em modo recirculação com a instalação de filtros de carvão ativado (não fornecidos). Neste caso, o duto de evacuação não é necessário.

Como ativar a função booster ?

Pressione a tecla + até atingir a velocidade máxima, depois pressione novamente a tecla 4 (conforme configuração) para iniciar o booster por 5 minutos.

O que fazer se a coifa não ligar ?

Verifique se o cabo de alimentação está bem conectado e se a lâmpada não está queimada. Se o problema persistir, chame um profissional.

Onde encontrar o número de série da coifa CCE60NXS ?

O número de série (16 dígitos começando por 3) encontra-se no certificado de garantia ou na placa de identificação do aparelho.

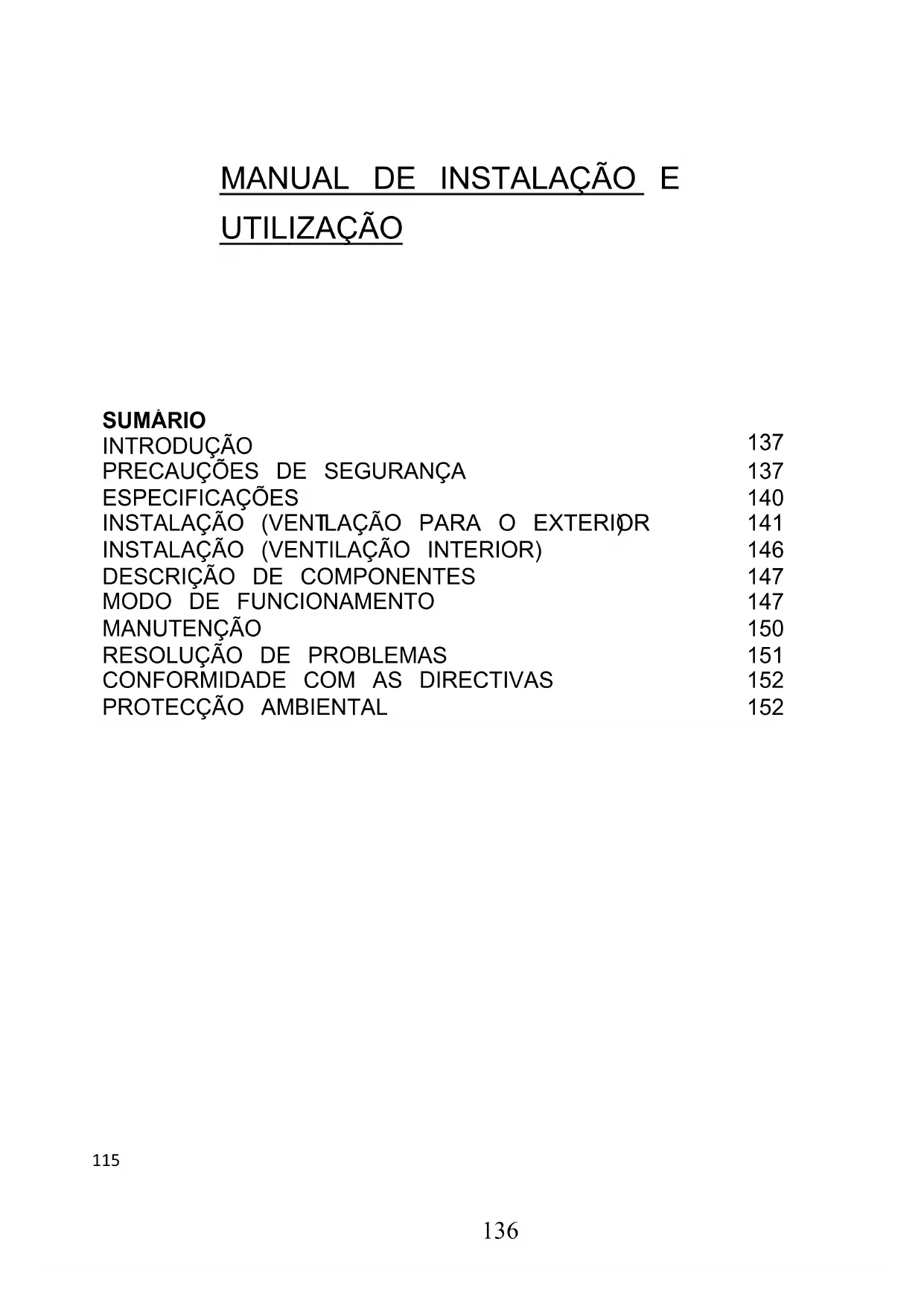

MANUAL DE UTILIZADOR CCE60NXS CANDY

MANUAL DE INSTALAÇÃO E

UTILIZAÇÃO

SUMÁRIO

INTRODUÇÃO 137

PRECAUÇÕES DE SEGURANÇA 137

ESPECIFICAÇÕES 140

INSTALAÇÃO (VENTILAÇÃO PARA O EXTERIOR) 141

INSTALAÇÃO (VENTILAÇÃO INTERIOR) 146

DESCRIÇÃO DE COMPONENTES 147

MODO DE FUNCIONAMENTO 147

MANUTENÇÃO 150

RESOLUÇÃO DE PROBLEMAS 151

CONFORMIDADE COM AS DIRECTIVAS 152

PROTEÇÃO AMBIENTAL 152

Muito obrigado por ter escolhido este modelo

Este manual de instruções foi concebido para lhe fornecer todas as instruções de instalação, utilização e manutenção do aparelho.

Para que consiga usar o aparelho corretamente, por favor leia o manual de instruções cuidadosamente antes de instalar e usar a chaminé.

Este eletrodoméstico foi concebido com materiais de alta qualidade e com design aerodinâmico. Equipado com um motor de grande potência e um ventilador centrífugo, também é dotado de grande poder de sucção, baixo nível de ruído, filtro anti-gordura e grande facilidade de montagem e instalação.

Ao colocar a marca sobre este produto, declaramos, sob nossa responsabilidade, a conformidade com todos os requisitos de segurança europeia, de saúde e ambientais estabelecidos na legislação para este produto.

PRECAUÇÕES DE SEGURANÇA

Nunca deixe que crianças operem com o aparelho.

Esta chaminé exaustor foi concebida apenas para uso doméstico, não está preparada para funcionar em churrascos, restaurantes de grelhados ou outras finalidades comerciais.

O filtro da chaminé deve ser limpo regularmente para que se mantenha em boas condições de utilização.

A limpeza deve ser feita de acordo com as instruções deste manual, longe de fontes de perigo, calor ou fogo.

Não deve ser apoiado ou encastrado diretamente ao fogão ou placa.

A cozinha deve ser mantida em boas condições de limpeza e segurança.

Antes de ligar este eletrodoméstico, confirme se o cabo de alimentação elétrica está em boas condições. Se o cabo de alimentação fornecido estiver danificado, este deve ser substituído apenas por um profissional qualificado e certificado.

Deve existir, na cozinha onde o aparelho for instalado, uma boa ventilação sempre que este funcione ao mesmo tempo que esquentadores, caldeiras ou outros aparelhos que consumam gás ou outros combustíveis.

O ar que é extraído por esta chaminé não deve sair ou ser descarregado pelo mesmo local por onde se escoam fumos ou outros gases de combustível a ser consumido.

Os regulamentos relativos à descarga de ar devem ser cumpridos. Este aparelho não foi concebido para ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas.

reduzidas, falta de experiência e conhecimento, a menos que sejam supervisionadas e tenham recebido instruções sobre o uso seguro do aparelho por parte de uma pessoa responsável pela sua segurança.

As crianças devem ser supervisionadas para garantir que não brincam com este eletrodoméstico.

Nunca acenda fogo (mesmo que seja "flambé") perto desta chaminé. A chaminé não deve ser instalada por cima de um fogão que tenha mais de 4 queimadores ou zonas de aquecimento.

Risco de choque elétrico.

Ligue este equipamento exclusivamente a uma tomada com ligação à terra. Se tiver dúvidas, esclareça-as com um profissional qualificado na matéria.

O não cumprimento destas instruções pode resultar em morte, incêndio ou choque elétrico.

Instalação elétrica.

Toda a instalação deve ser realizada por uma pessoa competente ou qualificada.

eletricista. Antes de ligar a fonte de alimentação, certifique-se de que a tensão corresponde à tensão na placa de classificação.

Conexão direta.

O aparelho deve ser ligado diretamente à corrente usando um disjuntor omnipolar com uma abertura mínima de 3mm entre os contactos.

O instalador deve assegurar que a conexão elétrica correta tenha sido feita e que está de acordo com o DIAGRAMA de fiação.

O cabo não deve estar dobrado ou comprimido.

Verifique regularmente a ficha de alimentação e o cabo de alimentação quanto a danos.

Se o cabo de alimentação estiver danificado, deve ser substituído por um cabo especial ou montagem disponível do fabricante ou seu agente de serviço.

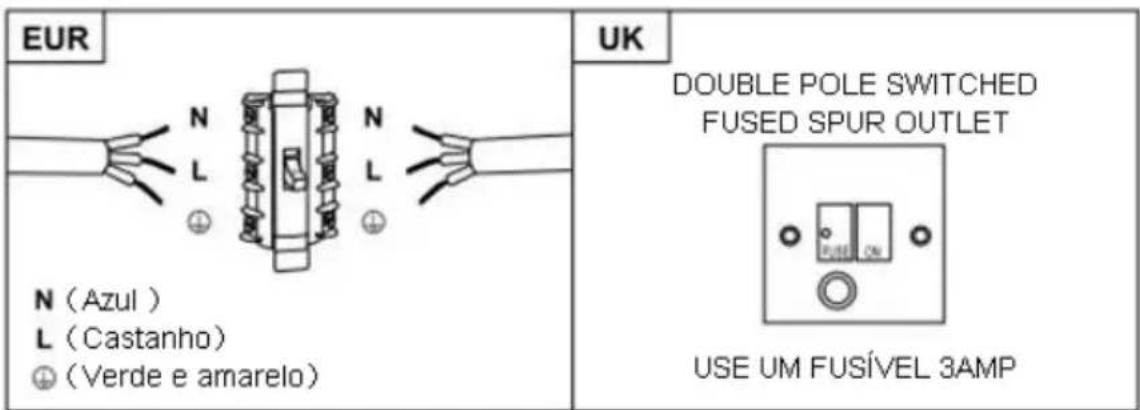

AVISO: Este é um aparelho da Classe I e DEVE ser aterrado

Este aparelho é fornecido com um cabo de rede de 3 cores, a saber:

Castanho = L ou Fase

Azul = N ou Neutro

Verde e amarelo = E ou Terra

O fusível deve ser classificado em 3 Amps.

Lista de acessórios para instalação standard

Especificações	Imagem ilustrativa	Qtd
Revestimento		1
Zona de cima da chaminé		1
Zona de baixo do da chaminé		1
Calha de baixo da chaminé		1
Calha de cima da chaminé		1
Calha para pendurar		1
φ8 buchas φ8×φ6 de cor branca		9
Parafusos ST4.0×30		9
φ7.2 parafusos ST4.0×8		2

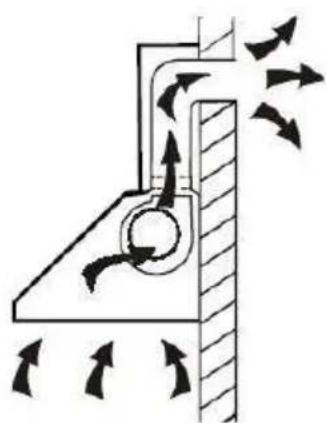

Se tiver uma saída de ar para o exterior, o exaustor pode ser ligado como demonstrado na imagem em boa, por meio de uma conduta de extração (esmaltada, alumínio, tubo flexível de material que não seja inflamável e que tenha um diâmetro interior de 150 mm).

1. Antes da instalação, desligue a alimentação e retire a tomada da ficha por questões de segurança.

1. A chaminé deve ser colocada a uma distância de 65 a 75 cm acima do fogão ou placa para se conseguirem os melhores resultados

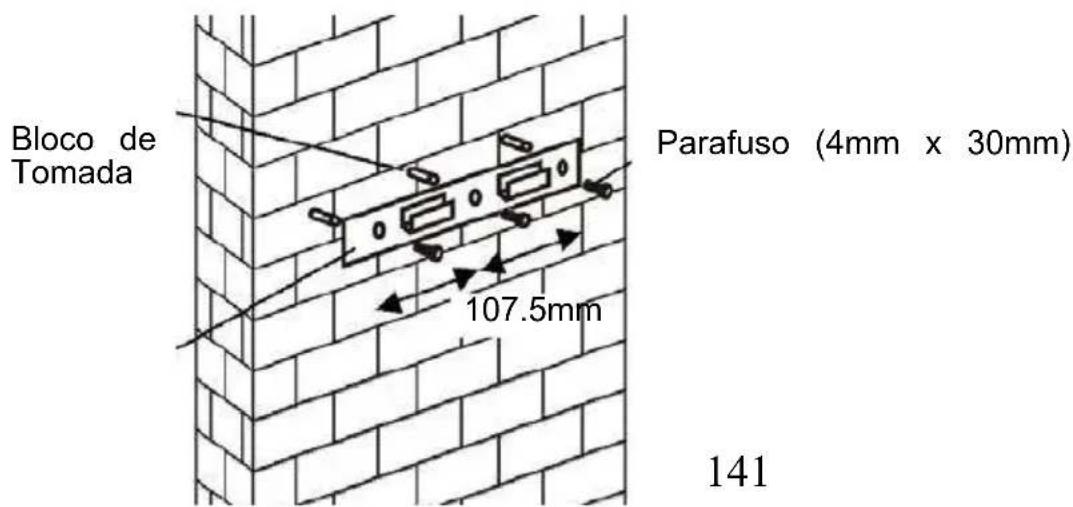

1. Faça 3 orifícios de 8mm para colocar o suporte. Ajuste o suporte à parede com os parafusos e aperte-os até o suporte estar bem fixado.

119

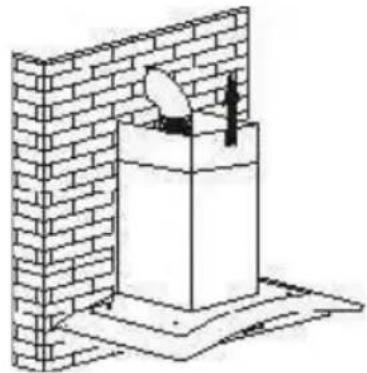

Para modelos com painel inclinado

• Necessita de fazer buracos extra de 2 x 8 mm e fixar com parafusos antes da instalação

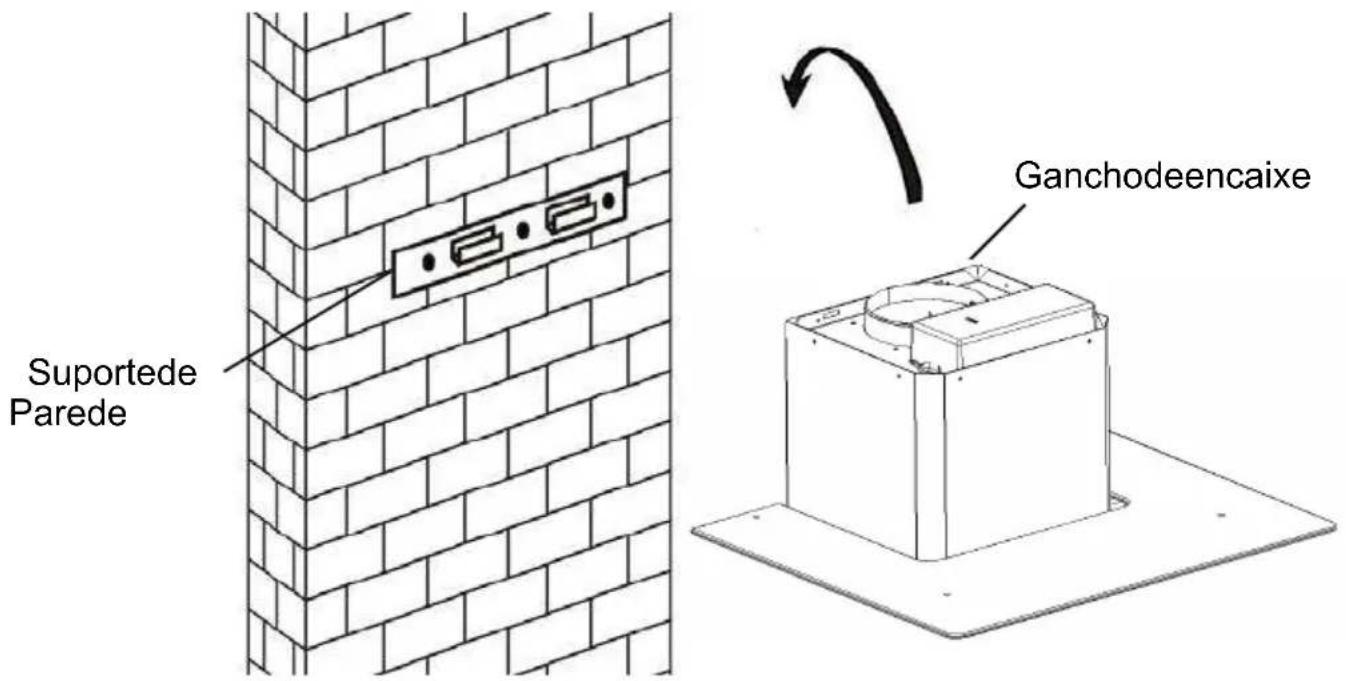

1. Levante e segure a chaminé, encaixe-a no suporte de parede. Depois de este ser colocado.

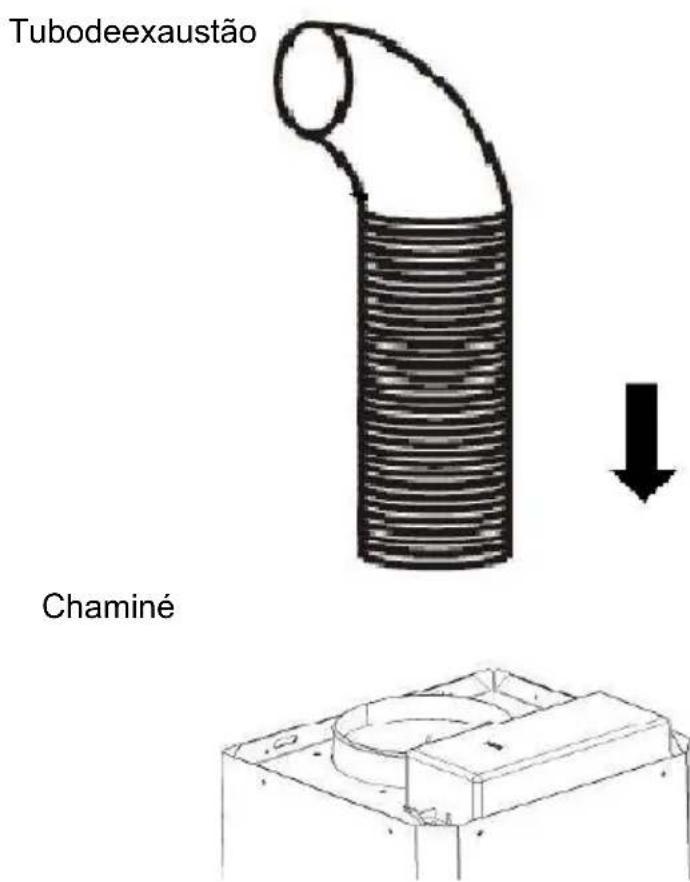

1. Fixe a válvula unidirecional à saída de ar do exaustor. De seguida, encaixe o tubo de saída de ar na válvula, como se exemplifica de seguida no desenho.

6.

i. Coloque a parte de vidro na posição correta, no extremo da chaminé.

ii. Aperte os 4 parafusos, mas não faça demasiada força para não correr o risco de partir ou rachar o vidro. Molhe ligeiramente antes de apertar os parafusos.

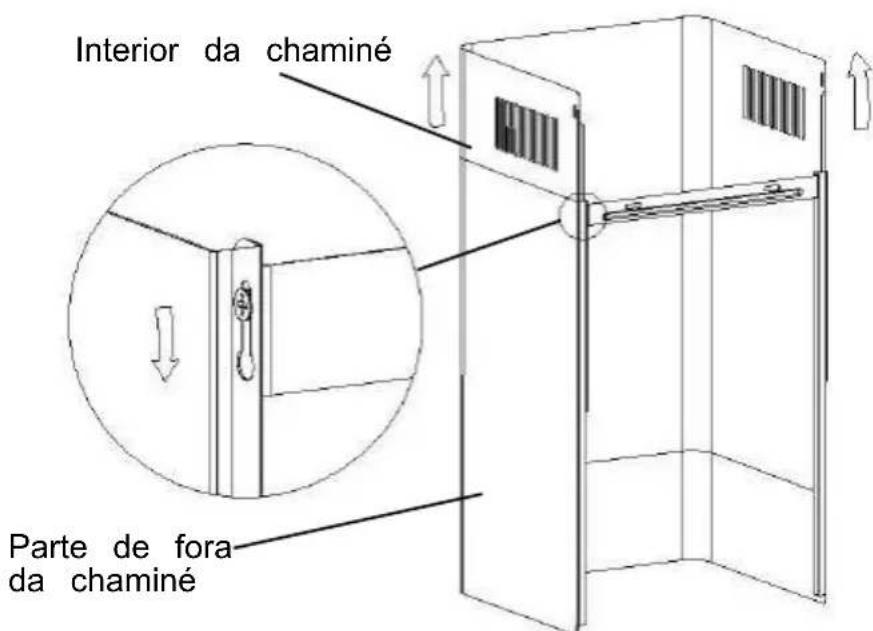

i. Coloque a parte de dentro da chaminé dentro da parte exterior e ajuste até à altura pretendida.

ii. Faça deslizar a chaminé para fazer a altura. Deve deslizar a parte de dentro e a parte de fora até obter a altura pretendida. Quando a altura desejada for alcançada, fixe os parafusos no orifício para fixar as duas partes da chaminé, conforme às imagens.

8.

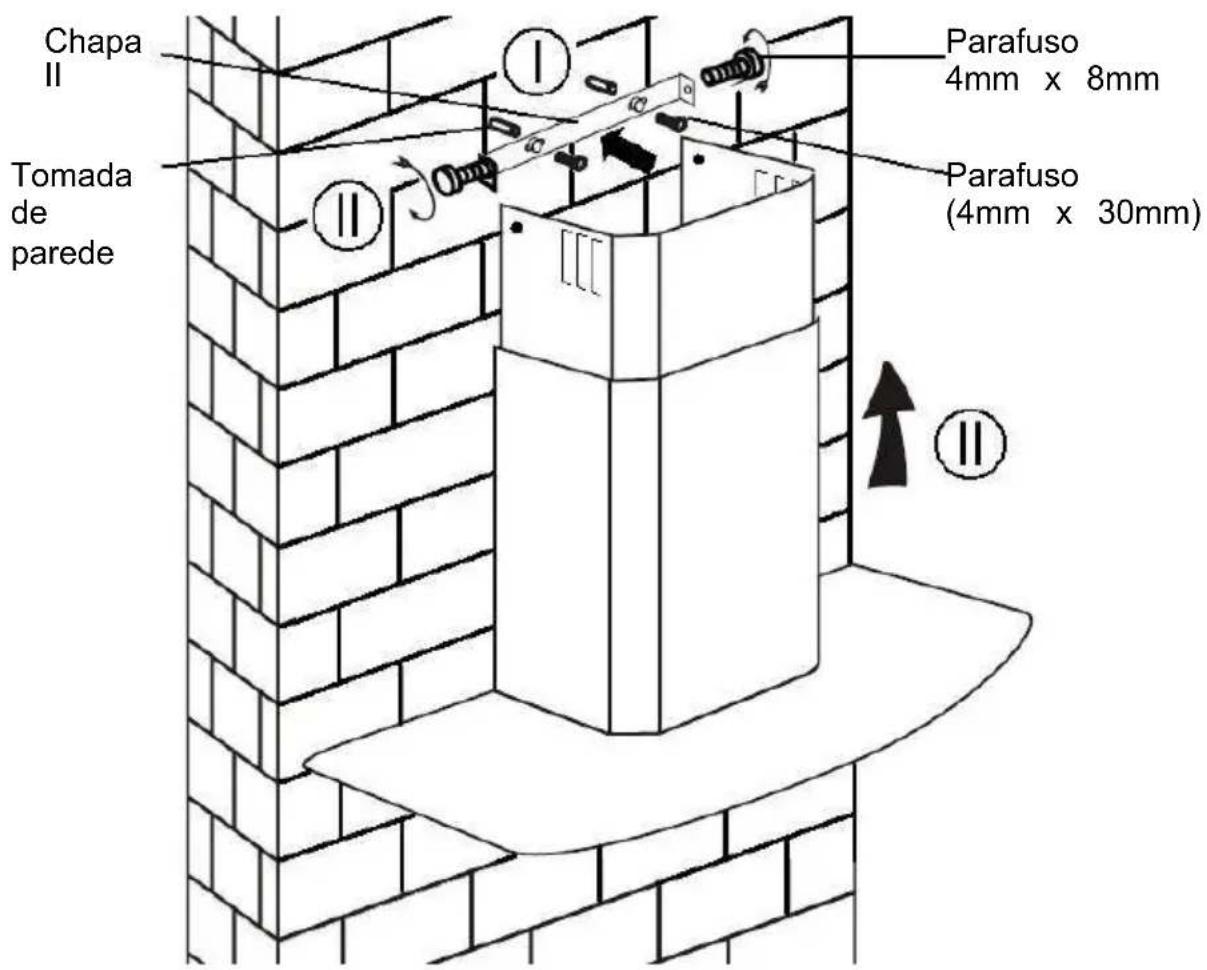

i. Faça 2 orifícios de 8mm para fixar a chapa II. Fixe e aperte, com os 2 parafusos fornecidos, a chapa na parede. ii. Encoste e fixe a chaminé à parede, unindo-a à chapa, e coloque os 2 parafusos fornecidos. Certifique-se de que fica bem presa, fixa e firme.

INSTALAÇÃO (VENTILAÇÃO INTERIOR)

Se não dispõe de uma saída de ar para o exterior, não é necessário tubo de exaustão. A montagem e instalação está idêntica à indicada, no caso de a ventilação ser feita para o exterior.

O FILTRO de carvão ativado pode ser usado para captar e eliminar odores complicados. Para instalar este FILTRO, deve destacar primeiramente o FILTRO de gordura. Pressione a tranca e puxe-o para baixo.

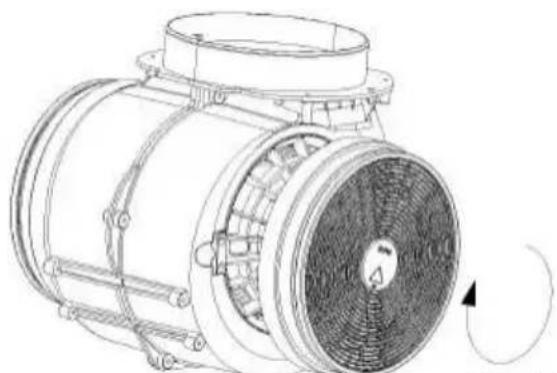

Instale o FILTRO de carvão ativado no encaixe e rode-o no sentido dos ponteiros do relógio. Repita a mesma operação do outro lado.

NOTA:

CLOSE

o Certifique-se de que os filtros estão trancados com segurança. Caso contrário, poderão soltar-se e causar danos. o Quando o filtro de carbono ativado funciona, o poder de sucção será menor.

DESCRIÇÃO DE COMPONENTES

CONFIGURAÇÃO 1

FUNCIONAMENTO

Botão 1

O botão tem luz indicadora de fundo. Quando você pressiona o botão, o backlight acende e o ventilador liga em baixa velocidade. Ao pressionar novamente, ele desliga o ventilador.

Esta velocidade é utilizada para ventilação da cozinha. Não é usada para cozinhados que não produzam muito vapor.

Botão 2

O botão tem luz indicadora de fundo. Quando você pressiona o botão, o backlight acende e o ventilador liga em velocidade média. Ao pressionar novamente, ele desliga o ventilador.

Esta velocidade é ideal para ventilação na maioria dos cozinhados realizados numa cozinha.

Botão 3

O botão tem o indicador iluminado. Quando você pressiona o botão, o backlight acende e o ventilador liga em alta velocidade. Ao pressionar novamente, ele desliga o ventilador.

Função utilizada para cozinhados que produzem muito vapor, fumaça e cheiros.

Nestes casos, pressione o botão correspondente à velocidade mais alta para uma efetiva ventilação e extração de fumos.

NOTA: Se os botões de velocidade lenta, média e alta forem pressionados e selecionados ao mesmo tempo, o comando que está ativado é o de velocidade mais alta.

Botão da luz

CONFIGURAÇÃO 2

FUNCIONAMENTO

Botão Off 0

É usado para desligar o ventilador

Botão de velocidade lenta

Esta velocidade é utilizada para ventilação da cozinha. Não é usada para cozeduras e cozinhados que não produzam muito vapor.

Botão de velocidade média

2

Esta velocidade é ideal para ventilação na maioria dos cozinhados a realizar numa cozinha.

Botão de alta velocidade 3

Função utilizada para cozinhados que produzem muito vapor, fumos e cheiros. Nestes casos, pressione o botão correspondente à velocidade mais alta para uma efetiva ventilação e extração de fumos.

NOTA: Se os botões de velocidade lenta, média e alta estiverem pressionados e selecionados ao mesmo tempo, o comando que está ativado é o de velocidade mais alta.

Botão da luz

CONFIGURAÇÃO 3

①

+

① Botão On / Off

É usado para ligar / desligar o ventilador.

⊕ Velocidade botão mais

Para acelerar o ventilador.

Botão de diminuição de velocidade

Para diminuir a velocidade do ventilador.

Botão de luz

8 Tela digital

Indicação da velocidade do ventilador: "1" para a velocidade baixa, "2" para a velocidade média, "3" para alta velocidade, "4" para função Booster.

Temporizador rápido: Prima e mantenha durante 1 segundo, o display digital irá piscar e em 5 segundos regressiva, após 5 segundos motor e luz vão desligar, o som automático e buzzer por 1 segundo.

Função Booster

Esta chaminé tem função booster. Para a ativar, pressione ④ para a velocidade 4, a chaminé entrará na velocidade máxima/extra e ficará assim por 5 minutos, altura em que voltará novamente para a velocidade em que estava anteriormente.

Antes de limpar a chaminé, desligue-a e retire a ficha da tomada.

I. Limpeza Regular

Utilize um pano macio embebido em água morna e um detergente doméstico suave (da loiça, por exemplo). Lave com o pano e o detergente com água, utilizando simplesmente as mãos. Não recorra a materiais de metal, como escovas de dentes metálicas ou outras, para limpar o aparelho.

ATENÇÃO: Limpe este filtro todos os meses para prevenir qualquer risco de incêndio.

O filtro absorve gorduras, fumo e poeiras. A saturação do filtro afeta diretamente a eficiência do exaustor. Se não estiver limpo, os resíduos de gordura (potencialmente inflamáveis) não saturam no filtro. Por isso, deve ser limpo e lavado com detergente doméstico (detergente da loiça ou outro tipo de detergente utilizado em limpezas domésticas).

Aplica-se exclusivamente ao aparelho instalado como uma parte de renovação e circulação do ar (sem ventilação para o exterior). Este filtro absorve os cheiros e deve ser substituído pelo menos uma vez por ano, dependendo da frequência com que é utilizado.

IV. Trocar uma lâmpada

Retire os parafusos do vidro, antes retire a campânula de vidro. Determine qual a lâmpada que precisa de ser substituída e retire-a. Vai encontrar as lâmpadas dentro da secção de iluminação.

Desligue o ponto de luz e elimine os porta-lâmpadas, os casquilhos, retirando-os da chaminé. Importante: não é possível substituir as lâmpadas individualmente, tem que adquirir o suporte para lâmpadas, o sistema de fixação e as lâmpadas, uma peça completa que existe disponível no mercado (Luz LED: G4, MAX 1.5W).

Substitua as lâmpadas, o porta-lâmpadas e todo o kit, tal como estavam os originais. De seguida volte a ligar o ponto de luz. Volte a colocar a campânula de vidro e aperte bem os parafusos.

RESOLUÇÃO DE PROBLEMAS

Problema	Causa possível	Solução
A luz acende, mas o ventilador não funciona	A pá do ventilador pode estar pressa.	Desligar a chamíné, que deve a reparada por um profissional qualificado da assistência técnica.
	O motor pode estar avariç.
Luz e ventilador não funciona	Lâmpada fundida.	Substitui a lâmpada por uma boa e adequada
	Cabo de alimentação danIFICADO ou parte	Ligue novamente um cabo de alimentação.
Vibração se barulhos na chaminé	A pá do ventilador está a danificada	Desligar a chamíné, que deve a reparada por um profissional qualificado da assistência técnica
	A pá do motor pode não estar correctamente fixada.	Desligar a chamíné, que deve a reparada por um profissional qualificado da assistência técnica
	A chamíné pode não está correctamente assente e fiço suporte	Retire a chamíné e verifique se suporte onde esta encaixa está devidamente localizo e fixado.
A performance/ poder de sução está fracos	Pode existir uma distência demasiado grande entre a chamíné e o fogão ou plac	Reajustar a distência para 65 a 75cm entre a chamíné e o fog

SERVIÇO DE ASSISTÊNCIA AO CLIENTE

Se não conseguir identificar a causa da avaria ou anomalia de funcionamento, desligue o aparelho e contacte o Serviço de Assistência Técnica.

Número de série do produto: não consegue encontrá-lo?

É muito importante que informe o Serviço de Assistência Técnica do código e respetivo número de série do produto (um código de 16 caracteres que começa pelo número 3), que pode ser encontrado no Certificado de Garantia ou na pequena placa de identificação situada no aparelho. Este passo vai evitar uma deslocação inútil dos técnicos para verificarem o número de série. Evita esperas desnecessárias e possíveis reclamações.

PROTEÇÃO AMBIENTAL

Resíduos ou lixo elétrico, eletrodomésticos antigos, usados ou estragados não devem ser eliminados e

deitados fora com o lixo habitual do dia-a-dia. Por favor, informe-se na sua localidade, com as autoridades locais, onde existem locais para depósito e posterior

reciclagem de eletrodomésticos e material elétrico.

Ao garantir que este produto é corretamente eliminado, sendo depositado nos locais adequados, está a prevenir potenciais consequências negativas para o ambiente e para a saúde humana, que poderiam ser causadas pelo tratamento inadequado deste tipo de lixo.

A eliminação do produto deve ser feita em conformidade com as normas ambientais em vigor em cada país e com as normas europeias, se for o caso.

Para obter informações mais detalhadas sobre o tratamento no fim de vida e reciclagem do produto, entre em contacto com os serviços locais de reciclagem e de recolha de lixo ou com o estabelecimento onde adquiriu o produto.
