CCE60NXS - Okap CANDY - Bezpłatna instrukcja obsługi

Typ produktu	Okap kuchenny
Marka	Candy
Model	CCE60NXS
Szerokość	60 cm
Zalecana wysokość montażu	65-75 cm nad płytą grzewczą
Zasilanie elektryczne	230 V ~ 50 Hz
Moc silnika	120 W (szacunkowo)
Liczba prędkości	3 prędkości + funkcja booster
Typ oświetlenia	LED 1,5 W maks.
Typ filtra tłuszczowego	Zmywalny filtr metalowy
Filtr z węglem aktywnym	Opcjonalnie do trybu recyrkulacji
Maksymalny przepływ powietrza	650 m³/h (szacunkowo)
Maksymalny poziom hałasu	65 dB (szacunkowo)
Wymiary (S x G x W)	60 x 50 x 45 cm (szacunkowo)
Waga netto	15 kg (szacunkowo)
Materiał	Stal nierdzewna i szkło
Typ sterowania	Podświetlane przyciski
Funkcja booster	Tak (5 minut na maksymalnej prędkości)
Konserwacja filtrów tłuszczowych	Comiesięczne czyszczenie w zmywarce lub ręcznie
Konserwacja filtrów węglowych	Coroczna wymiana (jeśli tryb recyrkulacji)
Klasa izolacji	Klasa I (obowiązkowe uziemienie)
Średnica przewodu odprowadzającego	150 mm
Wskaźnik naprawialności	5,0 (szacunkowo)

Często zadawane pytania - CCE60NXS CANDY

Jaka jest zalecana wysokość montażu okapu CCE60NXS?

Idealna wysokość wynosi między 65 a 75 cm nad płytą grzewczą dla optymalnej wydajności.

Jak czyścić filtry tłuszczowe okapu?

Filtry tłuszczowe należy czyścić co miesiąc środkiem do czyszczenia lub w zmywarce. Regularne odtłuszczanie zapobiega ryzyku pożaru.

Jak zamontować filtr z węglem aktywnym?

Najpierw wyjmij filtry tłuszczowe, następnie włóż filtry węglowe do bloku i obróć je zgodnie z ruchem wskazówek zegara aż do zablokowania.

Dlaczego okap mocno wibruje?

Wibracje mogą być spowodowane zablokowanym wentylatorem, źle zamocowanym silnikiem lub nieprawidłowo zainstalowanym wspornikiem ściennym. Sprawdź instalację lub skontaktuj się z profesjonalistą.

Jak wymienić oświetlenie LED?

Żarówki LED nie wymienia się pojedynczo; należy wymienić cały zestaw żarówka, oprawka i kabel (LED maks. 1,5 W). Najpierw odłącz urządzenie.

Moc ssania jest słaba, co robić?

Sprawdź, czy wysokość między okapem a płytą wynosi między 65 a 70 cm. Wyczyść filtry tłuszczowe i upewnij się, że przewód odprowadzający nie jest zatkany.

Czy ten okap może pracować w trybie recyrkulacji?

Tak, może być używany w trybie recyrkulacji po zamontowaniu filtrów z węglem aktywnym (nie w zestawie). W takim przypadku przewód odprowadzający nie jest potrzebny.

Jak aktywować funkcję booster?

Naciśnij przycisk + aż do osiągnięcia maksymalnej prędkości, a następnie naciśnij ponownie przycisk 4 (w zależności od konfiguracji), aby uruchomić booster na 5 minut.

Co zrobić, jeśli okap nie włącza się?

Sprawdź, czy przewód zasilający jest prawidłowo podłączony i czy żarówka nie jest przepalona. Jeśli problem utrzymuje się, wezwij specjalistę.

Gdzie znaleźć numer seryjny okapu CCE60NXS?

Numer seryjny (16 cyfr zaczynających się od 3) znajduje się na karcie gwarancyjnej lub tabliczce znamionowej urządzenia.

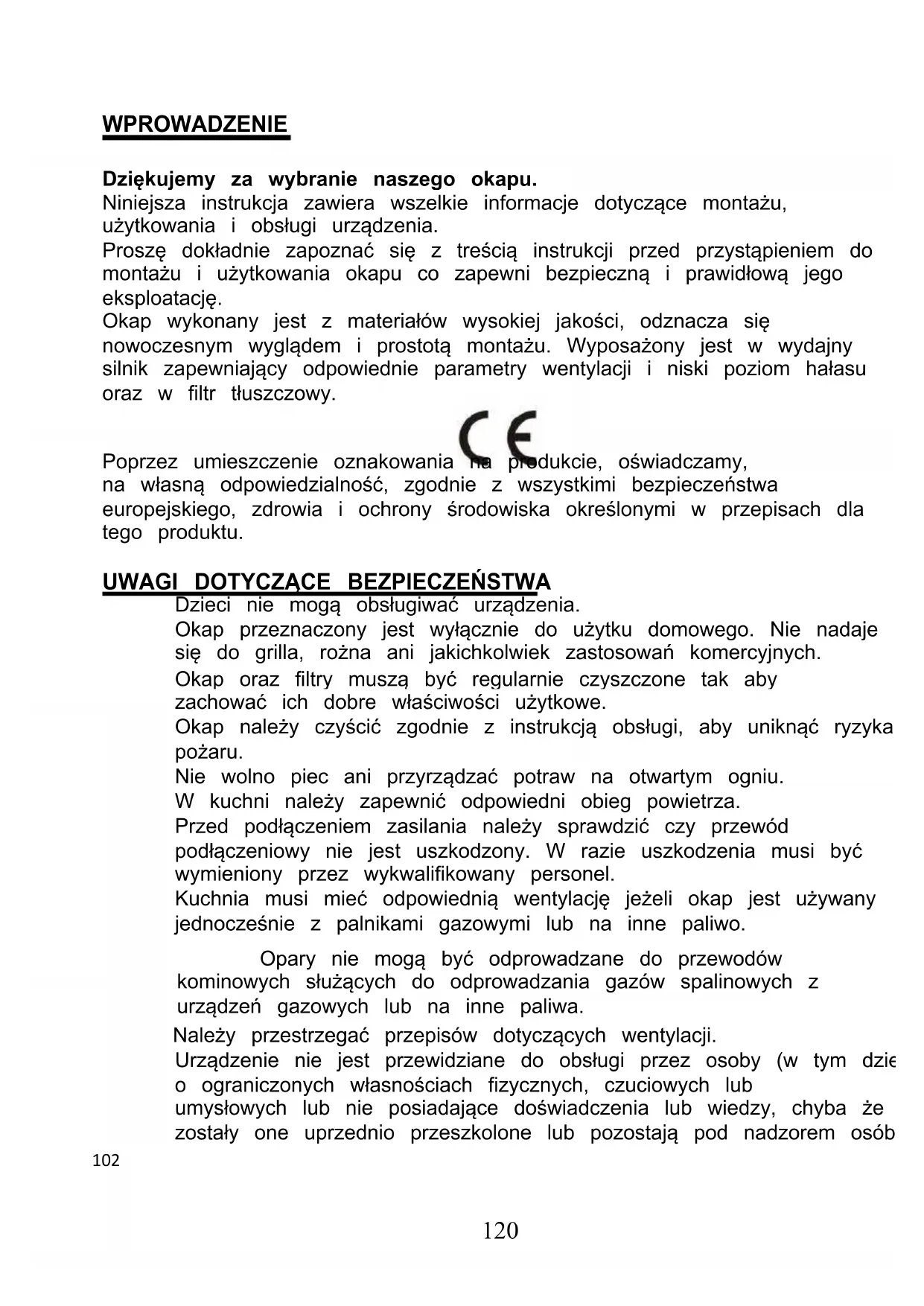

INSTRUKCJA OBSŁUGI CCE60NXS CANDY

ii. Nałóż zestawiony korek na jednostkę i przykręć 2 śruby.

Dziękujemy za wybranie naszego okapu.

Niniejsza instrukcja zawiera wszelkie informacje dotyczące montażu, użytkowania i obsługi urządzenia.

Prosimy dokładnie zapoznać się z treścią instrukcji przed przystąpieniem do montażu i użytkowania okapu, co zapewni bezpieczną i prawidłową jego eksploatację.

Okap wykonany jest z materiałów wysokiej jakości, odznacza się nowoczesnym wyglądem i prostotą montażu. Wyposażony jest w wydajny silnik zapewniający odpowiednie parametry wentylacji i niski poziom hałasu oraz w filtr tłuszczowy.

CE

Poprzez umieszczenie oznakowania na produkcie oświadczamy, na własną odpowiedzialność, zgodność ze wszystkimi wymogami bezpieczeństwa europejskiego, zdrowia i ochrony środowiska określonymi w przepisach dla tego produktu.

UWAGI DOTYCZĄCE BEZPIECZEŃSTWA

Dzieci nie mogą obsługiwać urządzenia.

Okap przeznaczony jest wyłącznie do użytku domowego. Nie nadaje się do grilla, rożna ani jakichkolwiek zastosowań komercyjnych.

Okap oraz filtry muszą być regularnie czyszczone, aby zachować ich dobre właściwości użytkowe.

Okap należy czyścić zgodnie z instrukcją obsługi, aby uniknąć ryzyka pożaru.

Nie wolno piec ani przyrządzać potraw na otwartym ogniu.

W kuchni należy zapewnić odpowiedni obieg powietrza.

Przed podłączeniem zasilania należy sprawdzić, czy przewód podłączeniowy nie jest uszkodzony. W razie uszkodzenia musi być wymieniony przez wykwalifikowany personel.

Kuchnia musi mieć odpowiednią wentylację, jeśli okap jest używany z palnikami gazowymi lub na inne paliwo.

Opary nie mogą być odprowadzane do przewodów kominowych służących do odprowadzania gazów spalinowych z urządzeń gazowych lub na inne paliwa.

Należy przestrzegać przepisów dotyczących wentylacji.

Urządzenie nie jest przeznaczone do obsługi przez osoby (w tym dzieci) o ograniczonych właściwościach fizycznych, czuciowych lub umysłowych lub nie posiadające doświadczenia lub wiedzy, chyba że zostały one uprzednio przeszkolone lub pozostają pod nadzorem osób

odpowiadających za ich bezpieczeństwo.

Należy pilnować, aby dzieci nie bawiły się urządzeniem.

Pod okapem nie wolno używać otwartego ognia.

Okap nie jest przeznaczony do zabudowy nad płytą z więcej niż czterema palnikami.

Niebezpieczeństwo porażenia elektrycznego

Urządzenie musi być skutecznie uziemione. W razie wątpliwości należy zwrócić się do wykwalifikowanego technika.

Nieprzestrzeganie niniejszych zaleceń może skutkować śmiercią, pożarem lub porażeniem elektrycznym.

Instalacja elektryczna

Cała instalacja musi być przeprowadzona przez kompetentną osobę lub wykwalifikowanego elektryka. Przed podłączeniem zasilania upewnij się, że jest ono włączone na napięcie odpowiadające napięciu na tabliczce znamionowej.

Bezpośrednie połączenia

Urządzenie należy podłączyć bezpośrednio do sieci elektrycznej za pomocą wyłącznika wielobiegunowego o minimalnym otworze 3 mm pomiędzy stykami.

Instalator musi zapewnić prawidłowe połączenia elektryczne, które zostały wykonane i są zgodne ze schematem połączeń.

Kabel nie może być zgięty ani ściśnięty.

Regularnie sprawdzaj wtyczkę i przewód zasilający pod kątem uszkodzeń.

Jeśli przewód zasilający jest uszkodzony, należy go wymienić na specjalny przewód lub zestaw dostępny u producenta lub jego autoryzowanego serwisu.

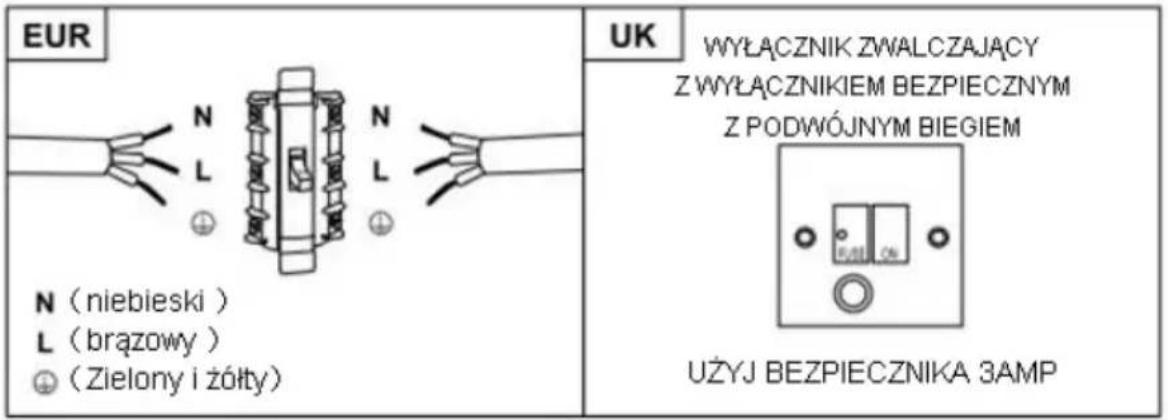

OSTRZEŻENIE: To urządzenie klasy I MUSI być uziemione.

To urządzenie jest dostarczane z 3-żyłowym kablem sieciowym w kolorach następujących:

brązowy = L lub faza

niebieski = N lub neutralny

zielony i żółty = E lub ziemia

Bezpiecznik musi mieć wartość 3 A.

SPECYFIKACJA

Częsć	Wygliad	ilość
Okap		1
Komin górnny		1
Komin dolny		1
Kątownik komina dolnégo		1
Kątownik komina górnego		1
Wspornik okapu		1
Koły rozporowe		9
Wkrety 4×30mm		9
Śruby 4 x 8mm		2

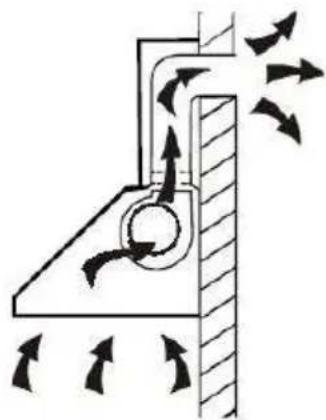

Jeżeli możliwe jest odprowadzenie oparów na zewnątrz, okap należy zamontować jak na rysunku pokazanym poniżej, z zastosowaniem kanału odprowadzającego (emaliowanej lub aluminiowej giętkiej rury lub z innego niepalnego materiału o średnicy 150 mm).

1. Przed montażem należy wyłączyć okap i odłączyć go od zasilania.

1. Okap powinien być zamontowany 65-75 cm nad płytą kuchenną, co gwarantuje najlepszą skuteczność.

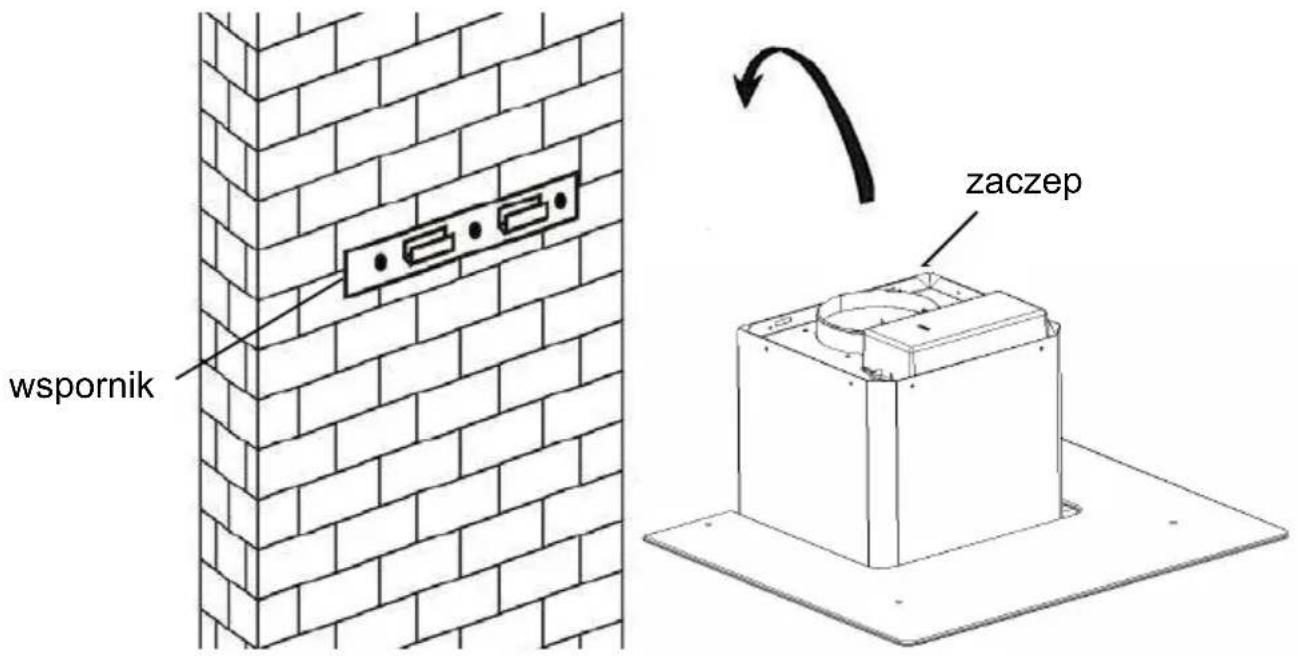

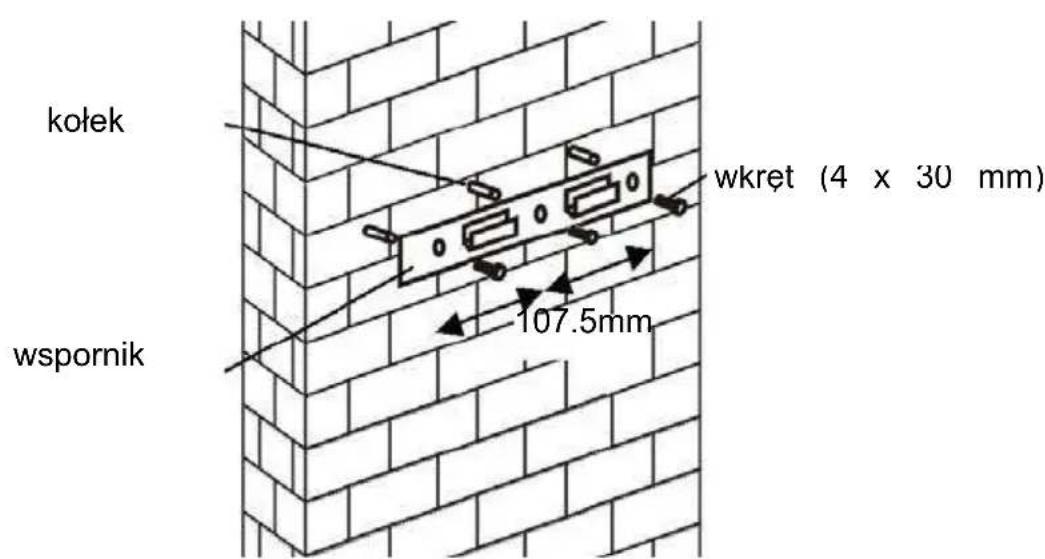

1. Wywiercić 3 otwory 8mm i przykręcić wspornik 3 wkrętami.

Dla modeli z płytą skośną

• Przy instalacji należy wywiercić 2 dodatkowe otwory o średnicy 8mm oraz przygotować odpowiednie kołki i wkręty.

1. Okap zaczepić na wsporniku.

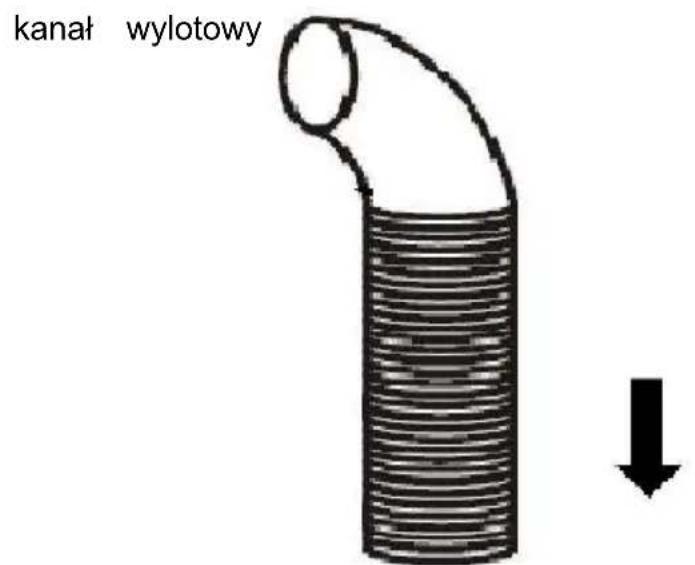

1. Zamocować zawór zwrotny na wylocie okapu, a następnie założyć kanał wylotowy zgodnie z rysunkiem.

OK

6.

Umieścić na okapie we właściwym położeniu szklaną osłonę.

• Przykręcić osłonę za pomocą 4 śrub i podkładek. Aby uniknąć uszkodzenia szkła, nie dokręcać śrub zbyt mocno.

7.

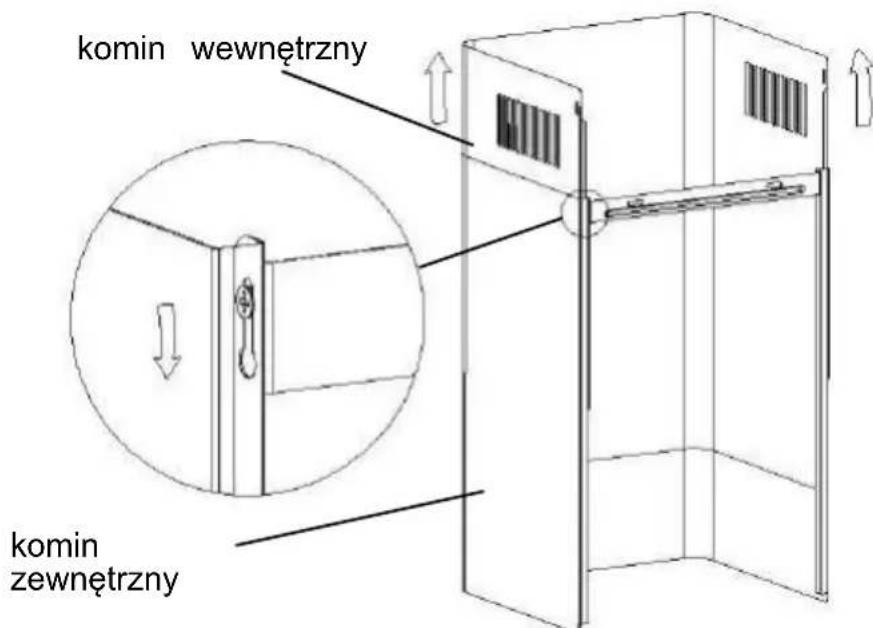

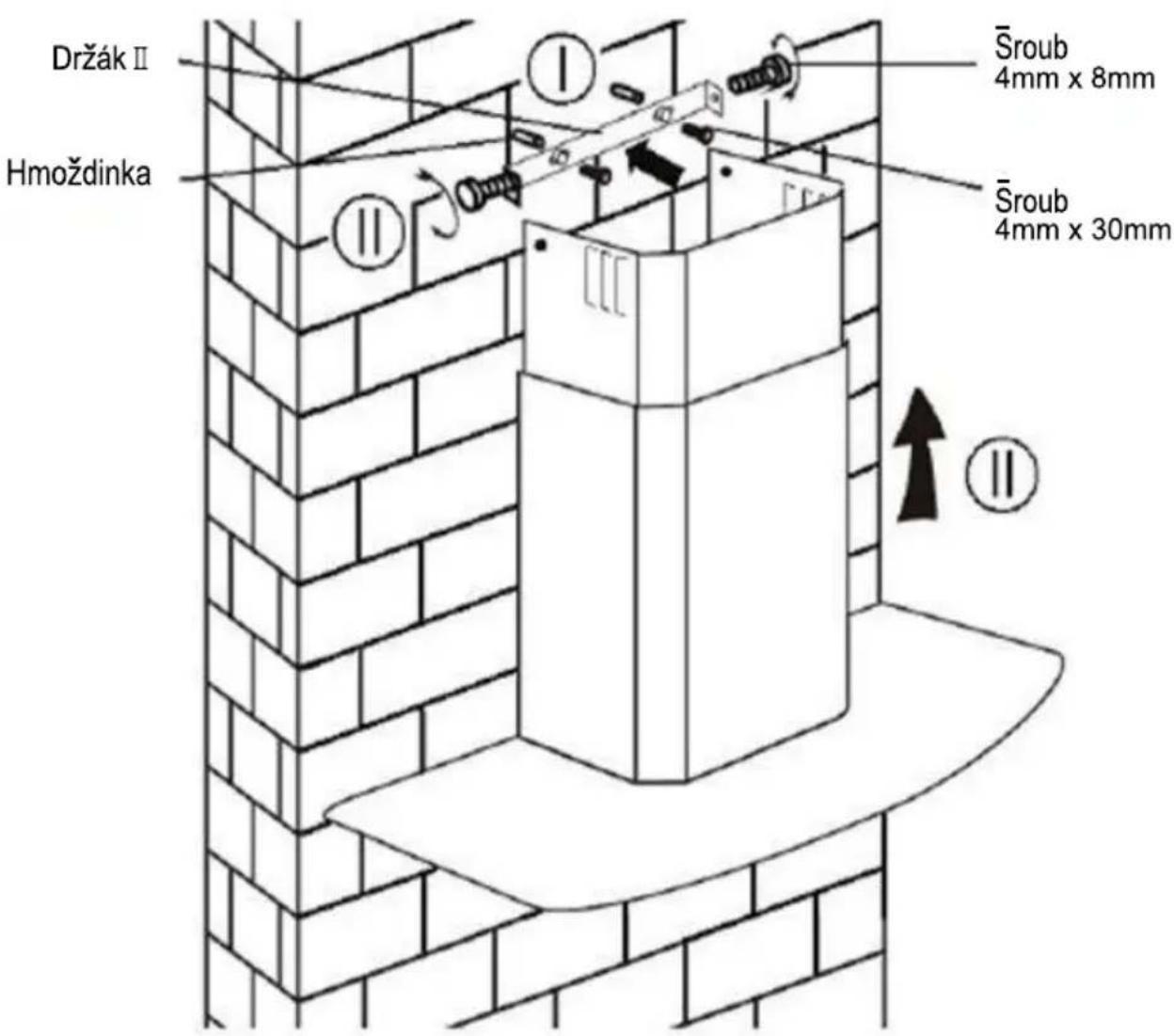

• Zmontować komin wewnętrzny i zewnętrzny i rozsunąć na właściwą wysokość.

• Po rozsunięciu komina na właściwą wysokość zablokować komin za pomocą śrub blokujących, jak pokazano na rysunku poniżej.

8.

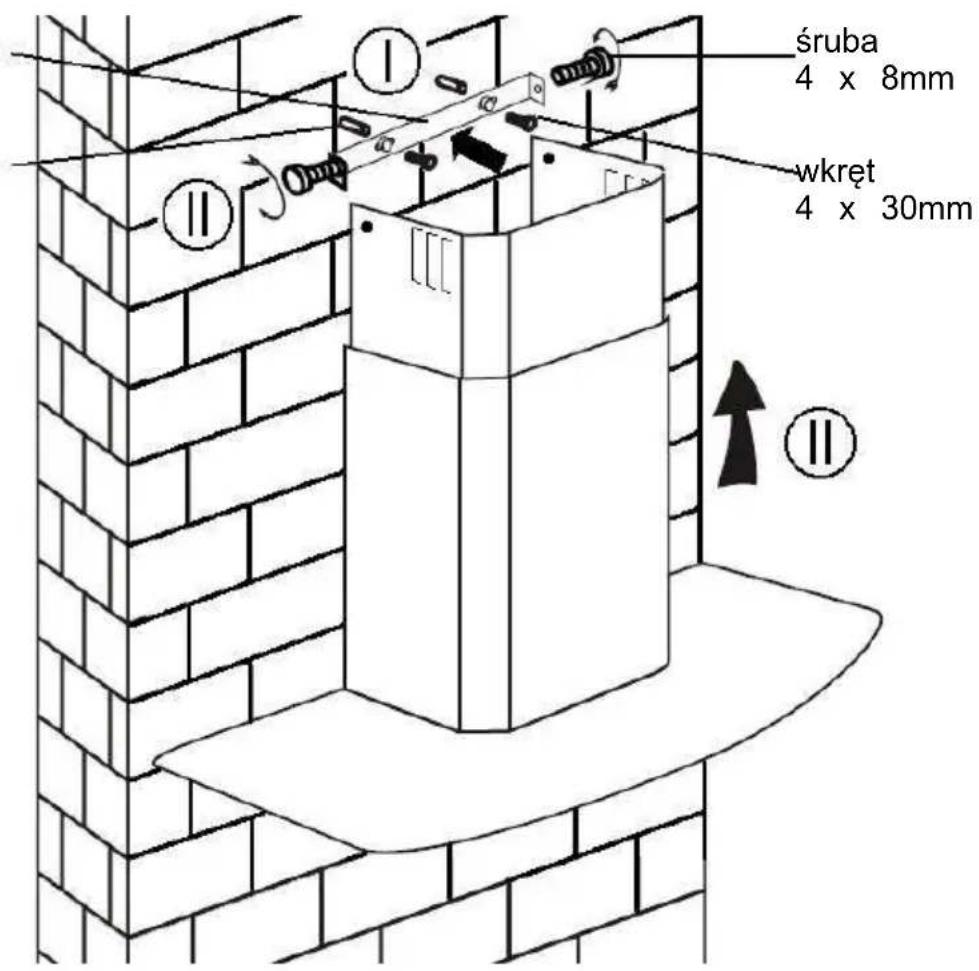

• Wywiercić 2 otwory 8mm do zamocowania kątownika. Przykręcić kątownik.
• Założyć komin na okap i zamocować 2 śrubami.

kátownik kołek

MONTAŻ (WERSJA Z RECYRKULACJĄ)

Jeżeli nie ma możliwości wyprowadzenia oparów na zewnątrz pomieszczenia, to montaż jest podobny do montażu wersji wywiewowej, tylko nie stosujemy kanału wylotowego.

Można w tej wersji zastosować filtr węglowy zatrzymujący zapachy (filtr węglowy może występować jako wyposażenie lub jako opcja wyposażenia). Instalacja filtra węglowego wymaga zdjęcia filtra tłuszczowego: proszę zwolnić zaczep i zdjąć filtr, odchylając go ku dołowi.

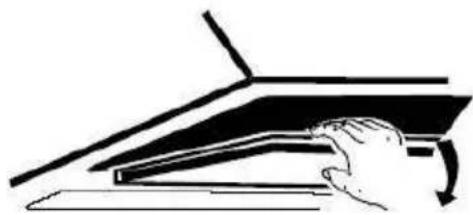

Włożyć filtr węglowy do gniazda w okapie i zamocować, obracając w prawo. Powtórzyć czynność dla filtra po drugiej stronie, jeśli budowa okapu tego wymaga.

UWAGA:

• Proszę sprawdzić, czy filtr jest dobrze zamocowany. Jego poluzowanie może spowodować zagrożenie. • Przy zastosowaniu filtra węglowego wydajność okapu będzie mniejsza.

109

PANEL STEROWANIA

KONFIGURACJA 1

DZIAŁANIE

Przycisk

Przycisk jest oznaczony podświetleniem. Po naciśnięciu przycisku podświetlenie zostanie włączone, a wentylator będzie włączony przy niskiej prędkości. Ponowne naciśnięcie spowoduje wyłączenie wentylatora.

Do wentylacji kuchni i do gotowania na wolnym ogniu przy niewielkiej ilości oparów.

Przycisk 2

Przycisk jest oznaczony podświetleniem. Po naciśnięciu przycisku podświetlenie zostanie włączone, a wentylator zostanie włączony przy średniej prędkości. Ponowne naciśnięcie spowoduje wyłączenie wentylatora. Prędkość przeznaczona do normalnego gotowania.

Przycisk 3

Przycisk jest oznaczony podświetleniem. Po naciśnięciu przycisku podświetlenie zostanie włączone, a wentylator zostanie włączony przy wysokiej prędkości. Ponowne naciśnięcie spowoduje włączenie wentylatora. Przy dużych ilościach oparów lub dymu przycisk ten umożliwia najbardziej skuteczną wentylację.

UWAGA: Jednoczesne naciśnięcie przycisków Mała/Średnia/Wysoka Prędkość spowoduje działanie okapu na najwyższej prędkości.

Oświetlenie

KONFIGURACJA 2

DZIAŁANIE

Przycisk Off 0

Jest używany do wyłączania wentylatora.

Mała prędkość wentylatora

Do wentylacji kuchni i do gotowania na wolnym ogniu przy niewielkiej ilości oparów.

Średnia prędkość wentylatora

2

Prędkość przeznaczona do normalnego gotowania.

Duża prędkość wentylatora

Przy dużych ilościach oparów lub dymu przycisk ten umożliwia najbardziej skuteczną wentylację.

UWAGA: Jednoczesne wciśnięcie przycisków Mała/Średnia/Wysoka Prędkość spowoduje działanie okapu na największej prędkości.

Oświetlenie

KONFIGURACJA 3

1 Przycisk On / Off

Jest używany do włączania / wyłączania wentylatora.

Przycisk Plus Prędkości

W celu zwiększenia szybkości wentylatora

Przycisk Spadku Prędkości

Na zmniejszenie prędkości wentylatora.

Lampka przycisku

8 Wyświetlacz cyfrowy

Pomiar prędkości wentylatora: "1" dla niskiej prędkości, "2" dla średnich prędkości, "3" dla dużych prędkości, "4" dla funkcji Booster.

Quick Timer: Naciśnij przycisk i przytrzymaj przez 1 sekundę, wyświetlacz cyfrowy zacznie migać i odliczać 5 minut, po 5 minutach silnik zgaśnie automatycznie i zabrzmi dźwięk przez 1 sekundę.

Funkcja Booster

Aby aktywować funkcję Booster, naciśnij , aby wybrać prędkość 4, okap będzie pracował z największą prędkością przez 5 minut, po czym wróci do normalnej prędkości.

OBSŁUGA

Przed przystąpieniem do czyszczenia okapu należy go wyłączyć i odłączyć od zasilania.

I. Czyszczenie okapu

Okap należy czyścić miękką ściereczką i detergentem do mycia naczyń. Nie wolno stosować metalowych skrobaków, substancji chemicznych lub ostrych zmywaków mogących uszkodzić okap.

II. Miesięczne czyszczenie filtra tłuszczowego.

WAŻNE: czyszczenie raz w miesiącu filtra tłuszczowego zabezpieczy nas przed pożarem.

Filtr gromadzi tłuszcz, dym i kurz, co znacząco wpływa na wydajność okapu.

Jeżeli nie jest czyszczony, to zapycha się tłuszczem (potencjalnie zapalnym).

Filtr należy czyścić detergentem do mycia naczyń.

III. Roczna wymiana filtra węglowego

Dotyczy WYŁĄCZNIE wersji z recyrkulacją (nie wersji wywiewowej). Filtr**) zatrzymujący zapachy należy wymieniać nie rzadziej niż raz do roku, w zależności od intensywności użytkowania okapu.

IV. Wymiana oświetlenia

Odkręcić i zdjąć szklaną osłonę. Zlokalizować przepaloną żarówkę w obudowie okapu.

Odłączyć przewód elektryczny i wyjąć oprawki z przewodami z okapu.

Ważne: nie jest do wymiany sama żarówka, trzeba zmienić żarówki wraz z oprawkami i przewodami (żarówki LED MAX 1.5W).

Zamontować nowe żarówki i przewody w okapie. Podłączyć przewody elektryczne.

Założyć szklaną osłonę i przykręcić śrubami. Upewnić się, że śruby zostały dokręcone (proszę pamiętać, aby nie dokręcić ich zbyt mocno, aby nie uszkodzić szyby).

MOŻLIWE USTERKI

Usterka	Przyczyna	Dziafanie
Świeci swiatto, ale wentylator nie działa	Zablokowy wentylator	Odłączyć od zasilania, weźwać autoryzowy serwis
	Uszkodzony silnik
Nie działa an swiatto ani wentylator	Przepalone oświetlenie	Wymienić zarowyść
	Nie podȩczone zasilan	Podȩczyć zasilanie
Powaźna wibracja okapu	Uszkodzony wentylator	Odłączyć od zasilania, weźwać autoryzowy serwis
	Nie zamocowy silnik wentylatora	Odłączyć od zasilania, weźwać autoryzowy serwis
	Niewość wiedzieszony okap na wsporniku	Z)djec Okap, sprawdzićczy wspornik jest sąsciwie zamocowyany.
Zbyt.Mała wydajnosć okapu	Okap zawieszony zbyt wysoko na płyta kuchenna.	Zamocowej w odległość 65-75c od płyty.
	Zabrudzone filtry	WyczyScić lub wymienić filtry

SERWIS

Jeżeli nie jest możliwe zidentyfikowanie usterki, należy odłączyć okap od zasilania i wezwać autoryzowany serwis.

NUMER FABRYCZNY. Gdzie go znaleźć?

Przy wezwaniu serwisu ważne jest podanie modelu urządzenia oraz 16-cyfrowego numeru fabrycznego (zaczyna się na 3). Numer można znaleźć na tabliczce znamionowej urządzenia.

Podanie danych zaoszczędzi niepotrzebnych wizyt technika i związanych z tym kosztów.

OCHRONA ŚRODOWISKA

To urządzenie jest oznakowane zgodnie z Dyrektywą Europejską 2012/19/EU dotyczącą Zużytego Sprzętu Elektrycznego i Elektronicznego (ZSEE). Właściwa utylizacja zużytego produktu przyczyni się do uniknięcia potencjalnych szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z niewłaściwego usuwania zużytego produktu.

Takie oznakowanie wskazuje, że ten sprzęt nie może być traktowany jako odpad komunalny.

Produkt powinien zostać przekazany do właściwego punktu prowadzącego zbiórkę sprzętu elektrycznego i elektronicznego w celach recyklingu.

Utylizacja musi zostać przeprowadzona zgodnie z lokalnymi przepisami ochrony środowiska naturalnego dotyczącymi usuwania odpadów.

Więcej szczegółowych informacji na temat obchodzenia się, regeneracji oraz recyklingu tego produktu można uzyskać w lokalnym urzędzie, służbach komunalnych lub w sklepie, w którym produkt został zakupiony.
