CCE60NXS - Hotă CANDY - Manual de utilizare gratuit

Tip produs	Hotă de bucătărie
Marcă	Candy
Model	CCE60NXS
Lățime	60 cm
Înălțime de montare recomandată	65 până la 75 cm deasupra plitei
Alimentare electrică	230 V ~ 50 Hz
Putere motor	120 W (estimat)
Număr de viteze	3 viteze + funcție booster
Tip iluminare	LED 1,5 W max
Tip filtru de grăsime	Filtru metalic lavabil
Filtru cu carbon activ	Opțional pentru modul de reciclare
Debit aer maxim	650 m³/h (estimat)
Nivel sonor maxim	65 dB (estimat)
Dimensiuni (L x A x Î)	60 x 50 x 45 cm (estimat)
Greutate netă	15 kg (estimat)
Material	Oțel inoxidabil și sticlă
Tip comandă	Butoane retroiluminate
Funcție booster	Da (5 minute la viteză maximă)
Întreținere filtre de grăsime	Curățare lunară la mașina de spălat vase sau manuală
Întreținere filtre carbon	Înlocuire anuală (dacă modul reciclare)
Clasă izolație	Clasa I (împământare obligatorie)
Diametru conductă de evacuare	150 mm
Indice de reparabilitate	5,0 (estimat)

Întrebări frecvente - CCE60NXS CANDY

Care este înălțimea de montare recomandată pentru hota CCE60NXS ?

Înălțimea ideală este cuprinsă între 65 și 75 cm deasupra plitei pentru o eficiență optimă.

Cum se curăță filtrele de grăsime ale hotei ?

Filtrele de grăsime trebuie curățate lunar cu un produs de curățare sau la mașina de spălat vase. Degresarea regulată previne riscurile de incendiu.

Cum se instalează un filtru cu carbon activ ?

Scoateți mai întâi filtrele de grăsime, apoi introduceți filtrele de carbon în bloc și rotiți-le în sensul acelor de ceasornic până la fixare.

De ce vibrează puternic hota ?

Vibrația poate fi cauzată de o turbină blocată, un motor fixat incorect sau un suport de perete montat greșit. Verificați instalarea sau contactați un profesionist.

Cum se înlocuiește iluminatul LED ?

Becul LED nu se înlocuiește individual; trebuie schimbat ansamblul bec, soclu și cablu (LED max 1,5 W). Deconectați mai întâi aparatul.

Puterea de aspirație este slabă, ce fac ?

Verificați dacă înălțimea dintre hotă și plită este între 65 și 70 cm. Curățați filtrele de grăsime și asigurați-vă că conducta de evacuare nu este obstrucționată.

Poate funcționa această hotă în modul de reciclare ?

Da, poate fi utilizată în modul de reciclare cu instalarea de filtre cu carbon activ (nu sunt incluse). În acest caz, conducta de evacuare nu este necesară.

Cum se activează funcția booster ?

Apăsați butonul + până atingeți viteza maximă, apoi apăsați din nou butonul 4 (în funcție de configurație) pentru a porni booster-ul timp de 5 minute.

Ce fac dacă hota nu se aprinde ?

Verificați dacă cablul de alimentare este bine conectat și dacă becul nu este ars. Dacă problema persistă, apelați la un profesionist.

Unde se găsește numărul de serie al hotei CCE60NXS ?

Numărul de serie (16 cifre începând cu 3) se află pe certificatul de garanție sau pe plăcuța de identificare a aparatului.

MANUAL DE UTILIZARE CCE60NXS CANDY

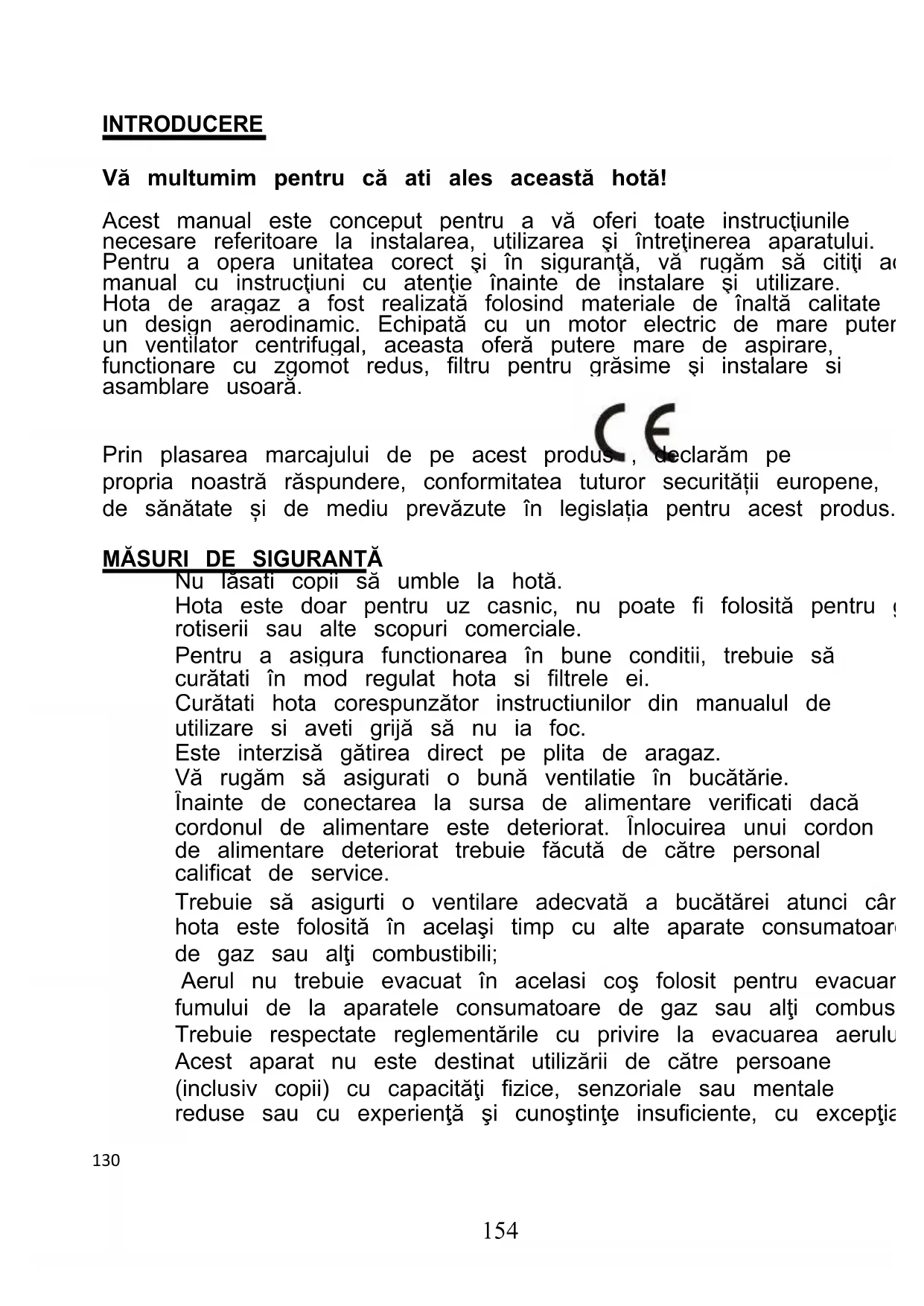

Vă mulțumim pentru că ați ales această hotă!

Acest manual este conceput pentru a vă oferi toate instrucțiunile necesare referitoare la instalarea, utilizarea și întreținerea aparatului. Pentru a opera unitatea corect și în siguranță, vă rugăm să citiți acest manual cu instrucțiuni cu atenție înainte de instalare și/sau utilizare. Hota de aragaz a fost realizată folosind materiale de înaltă calitate și un design aerodinamic. Echipată cu un motor electric de mare putere și un ventilator centrifugal, aceasta oferă putere mare de aspirare, funcționare cu zgomot redus, filtru pentru grăsime și instalare și asamblare ușoară.

Prin plasarea marcajului pe acest produs, declarăm pe propria noastră răspundere conformitatea cu toate cerințele europene, de sănătate și de mediu prevăzute în legislația pentru acest produs.

MĂSURI DE SIGURANȚĂ

Nu lăsați copiii să se joace cu hota.

Hota este doar pentru uz casnic, nu poate fi folosită pentru grătar sau alte scopuri comerciale.

Pentru a asigura funcționarea în bune condiții, trebuie să curățați în mod regulat hota și filtrele ei.

Curățați hota corespunzător instrucțiunilor din manualul de utilizare și aveți grijă să nu ia foc.

Este interzisă gătirea direct pe plita de aragaz.

Vă rugăm să asigurați o bună ventilație în bucătărie.

Înainte de conectarea la sursa de alimentare, verificați dacă cordonul de alimentare este deteriorat. Înlocuirea unui cordon de alimentare deteriorat trebuie făcută de către personal calificat de service.

Trebuie să asigurați o ventilare adecvată a bucătăriei atunci când hota este folosită în același timp cu alte aparate consumatoare de gaz sau alți combustibili.

Aerul nu trebuie evacuat în același coș folosit pentru evacuarea fumului de la aparatele consumatoare de gaz sau alți combustibili. Trebuie respectate reglementările cu privire la evacuarea aerului. Acest aparat nu este destinat utilizării de către persoane (inclusiv copii) cu capacități fizice, senzoriale sau mentale reduse sau cu experiență și cunoștințe insuficiente, cu excepția

cazului în care acestea sunt supravegheate sau primesc instrucțiuni cu privire la utilizarea aparatului de la o persoană responsabilă pentru siguranța lor.

Copiii trebuie supravegheați pentru a vă asigura că nu se joacă cu acest produs electrocasnic.

Nu folosiți flacără deschisă sub hotă.

Hota nu este destinată instalării deasupra unei plite de aragaz cu mai mult de 4 ochiuri.

Pericole cauzate de electricitate

Conectați hota doar la prize cu împământare care funcționează corespunzător. Dacă nu sunteți siguri că priza îndeplinește aceste condiții, consultați un inginer calificat. Dacă nu urmați aceste instrucțiuni se pot produce șocuri electrice, incendii sau chiar răniri mortale.

Instalație electrică

Toate instalațiile trebuie efectuate de o persoană competentă sau un electrician calificat. Înainte de a conecta alimentarea, asigurați-vă că tensiunea rețelei corespunde tensiunii de pe plăcuța nominală.

Conexiune directă

Aparatul trebuie conectat direct la rețeaua electrică folosind un dispozitiv de alimentare cu întrerupător omnipolar cu o deschidere minimă de 3 mm între contacte.

Instalatorul trebuie să se asigure că a fost făcută conexiunea electrică corectă și că respectă schema de cablare.

Cablul nu trebuie îndoit sau comprimat.

Verificați în mod regulat deteriorarea mufei și a cablului de alimentare. Dacă cablul de alimentare este deteriorat, acesta trebuie înlocuit cu un cordon special sau un montaj disponibil de la producător sau agentul său de service.

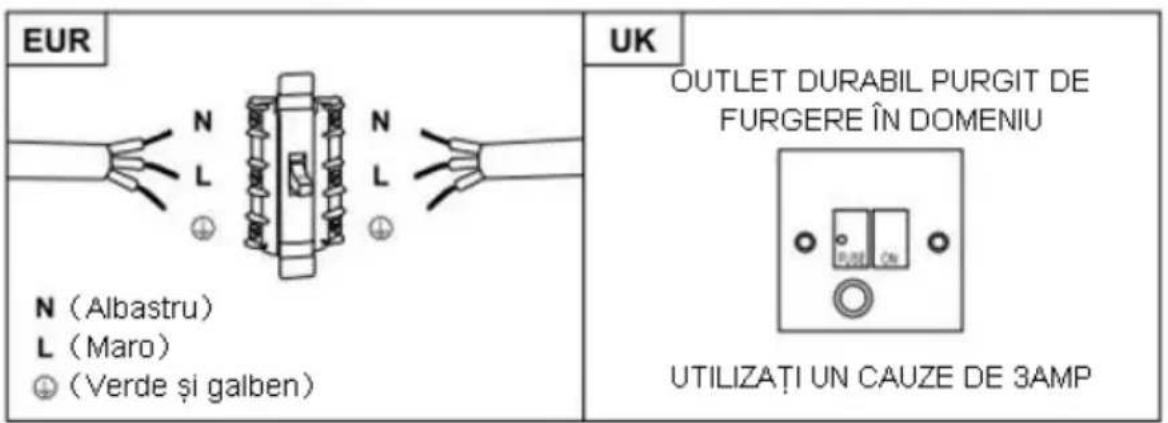

AVERTIZARE: Acesta este un aparat de clasa I și TREBUIE să fie legat la pământ.

Acest aparat este livrat cu un cablu de 3 nuclee colorat după cum urmează:

Maro = L sau Live

Albastru = N sau Neutru

Verde și galben = E sau Pământ

Siguranța trebuie să fie nominală la 3 Amperi.

Lista accesoriilor standard de instalare

Spec.	Imagine	Cant
Carcasa hoteli		1
Cosul superior		1
Cosul inferior		1
Suport cos inferior		1
Suport cos superior		1
Placa de prindere		1
Bolturi de φ8		9
Suruburi ST4.0×30		9
Suruburi φ7.2 ST4.0×8		2

*Versiunea în limba engleză este de referință.

Dacă aveți o ieșire spre exterior, puteți conecta evacuarea hotei la această ieșire, așa cum se poate vedea în imaginea de mai jos, printr-o țeavă de evacuare (din email, aluminiu, tub flexibil sau material neinflamabil) cu un diametru interior de 150 mm.

1. Înainte de instalare, opriți aparatul și scoateți-l din priză.

1. Pentru efect optim, hota trebuie poziționată la o distanță de 65~75 cm deasupra plitei aragazului.

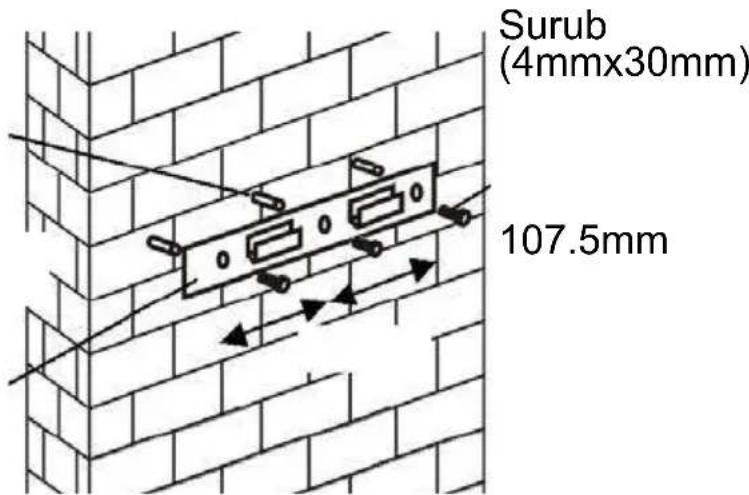

1. Faceți găuri în perete de 3 x 8 mm pentru a monta suportul. Prindeți strâns suportul pe perete folosind șuruburile ce v-au fost livrate odată cu produsul.

Prindere în perete

133

Suport de perete

Pentru panoul înclinat model

• Este nevoie să faceți 2x8 mm găuri suplimentare și să folosiți șuruburi de fixare și dopuri înainte de instalare.

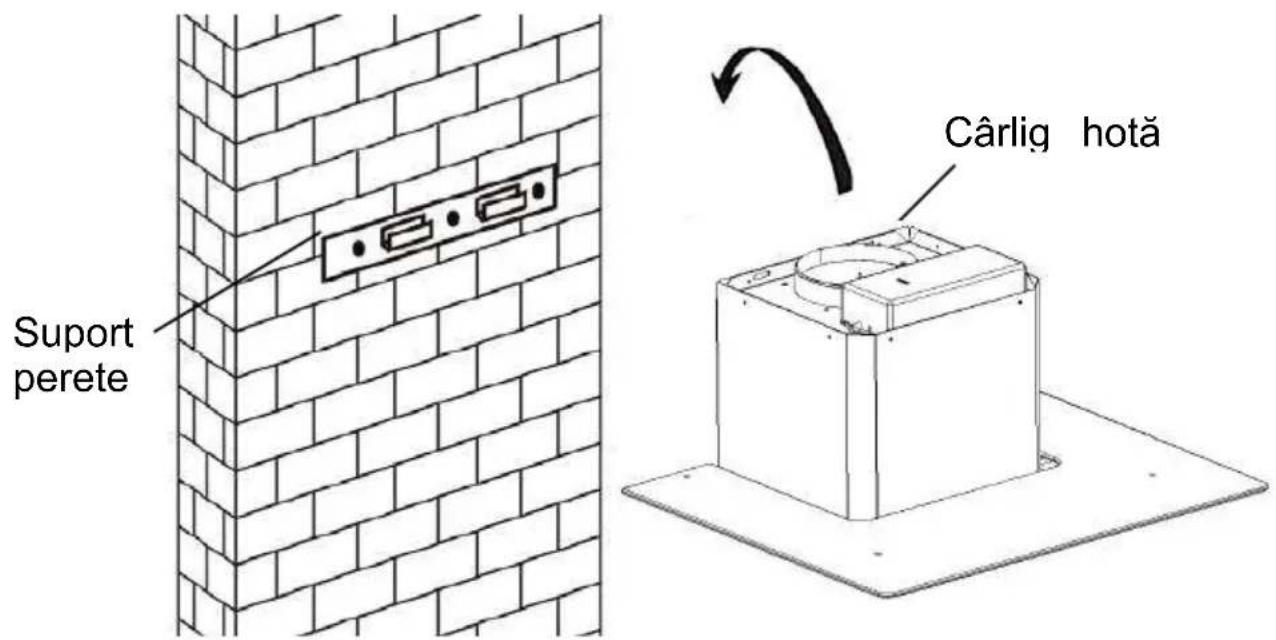

1. Ridicați hota și montați-o în cârligele suportului de perete.

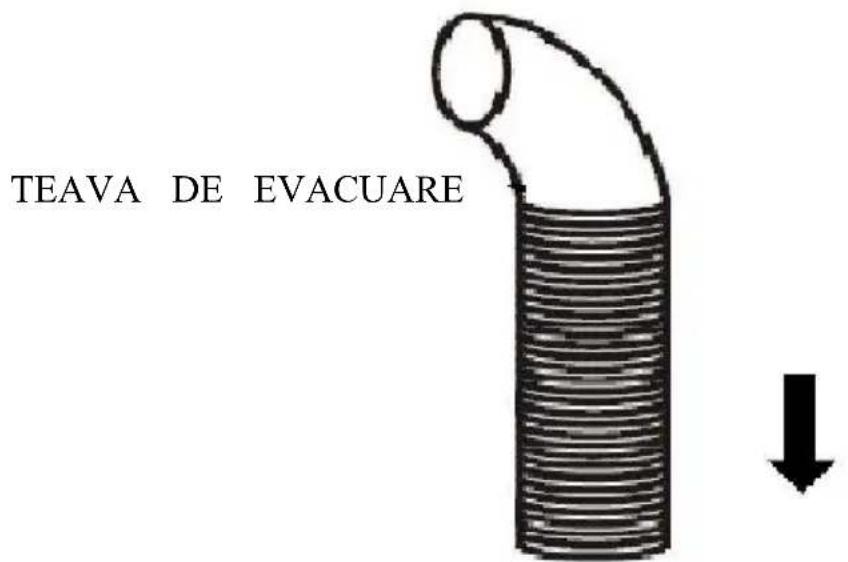

1. Fixati valva cu un singur sens la supapa de evacuare a aer. Apoi atasati teava de evacuare la valva cu un singur sens, asa cum se prezinta in imaginea de mai jos:

HOTA

6.

i. Asezati partea din sticla a hotei in pozitia corespunzatoare.

ii. Fixati cu 4 suruburi. Pentru a evita craparea sticlei, nu strangeti prea tare suruburile.

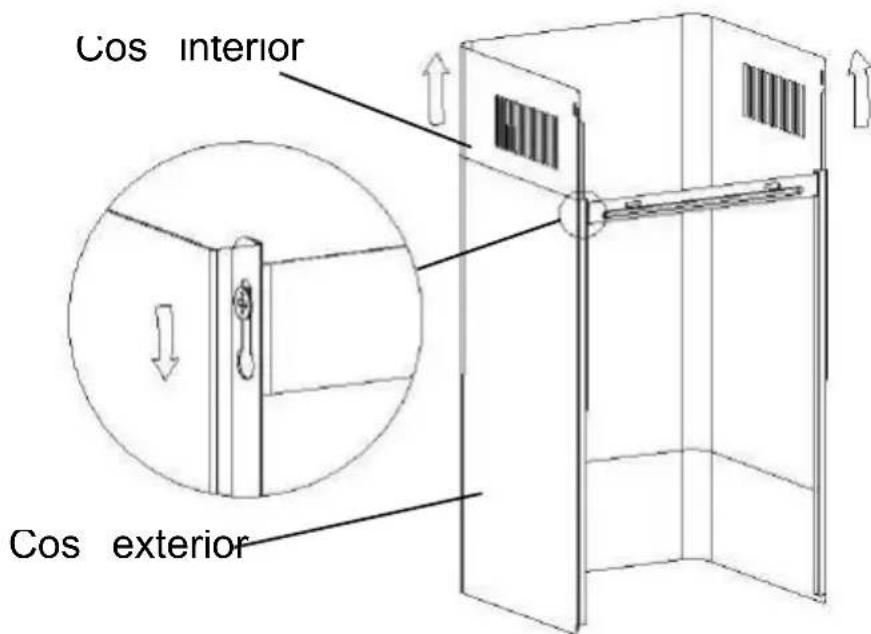

i. Apoi montati cosul interior al hotei in cosul exterior. Trageti in sus cosul interior pana ce il ajustati la inaltimea dorita.

ii. Glisati cosul pentru a ii ajusta inaltimea. Cand ati obtinut inaltimea dorita, asezati gaurile de fixare peste suruburile de fixare, asa cum se arata in imaginea de mai jos.

8.

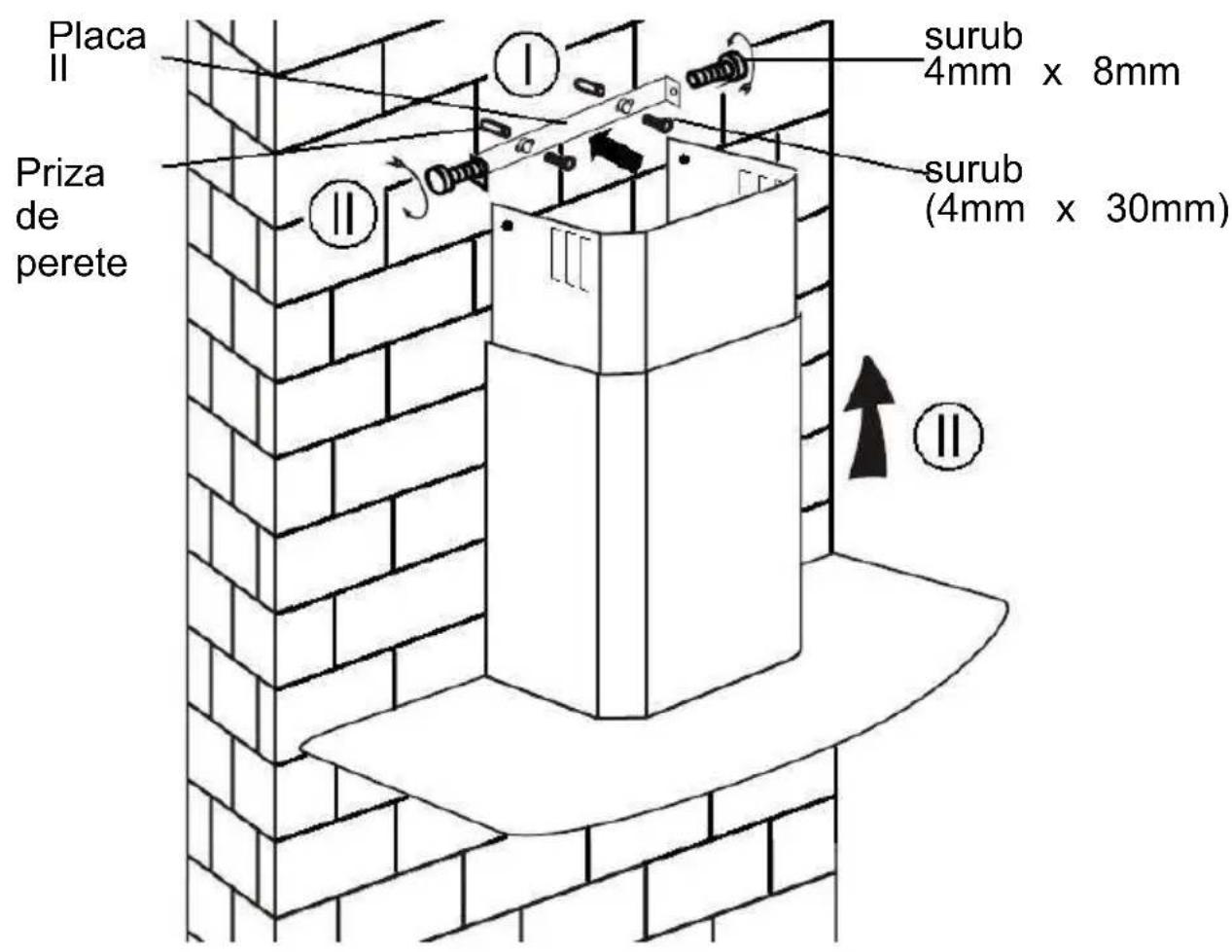

i. Dati gauri de 2 x 8mm pentru a monta placa II. Fixati si insurubati placa II in perete folosind 2 dintre suruburile ce v-au fost livrate.

ii. Montati codul in unitate si fixati-l cu 2 suruburi.

INSTALARE (VENTILARE IN INTERIOR)

Daca nu aveti o iesire de evacuare catre exterior, atunci nu aveti nevoie de teava de evacuare si instalarea hotei se face similar cu cea prezentata in sectiunea INSTALARE (VENTILARE IN EXTERIOR).

Puteti folosi filtru de carbon activ pentru evacuarea mirosurilor nedorite. Pentru a monta filtrul de carbon activ, trebuie mai intai sa scoateti filtrul pentru grasime. Apasati manerul si trageti-l in jos.

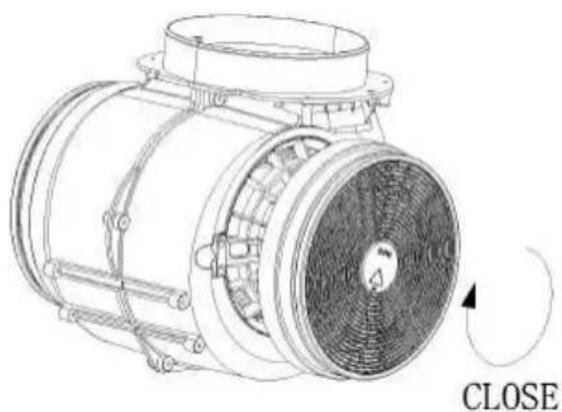

Montati filtrul de carbon activ in unitate si rotiti-l in sensul acelor de ceasornic. Repetati operatiunea in partea cealalta.

NOTA:

Asigurați-vă că filtrul este bine montat și securizat. Altfel poate

să se desfacă și să cauzeze posibile deteriorări sau pericole. Când este montat filtrul de carbon activ, puterea de aspirare și evacuare a aerului este mai mică.

DESCRIEREA COMPONENTELOR

FIGURA 1

OPERARE

Buton 1

Butonul este indicat cu iluminare din spate. Când apăsați butonul, iluminarea din spate va fi pornită și ventilatorul va fi pornit la viteză mică. Când apăsați din nou, va opri ventilatorul. Este folosit pentru ventilarea bucătăriei. Această viteză este indicată pentru gătitul la foc mic și al mâncărurilor care nu fac mult abur.

Buton 2

Butonul este indicat cu iluminare din spate. Când apăsați butonul, iluminarea din spate va fi pornită și ventilatorul va fi pornit la viteza medie. Când apăsați din nou, va opri ventilatorul.

Viteza fluxului de aer este ideală pentru ventilarea în timpul gătitului standard.

Buton 3

Butonul este indicat cu iluminare din spate. Când apăsați butonul, iluminarea din spate va fi pornită și ventilatorul va fi pornit la viteza mare. Când apăsați din nou, va opri ventilatorul.

Când gătiți și se produce mult fum sau abur, apăsați butonul pentru viteza maximă pentru a obține cea mai eficientă ventilație.

NOTĂ: Dacă butoanele de viteză minimă/medie/maximă sunt apăsate toate în același timp, hota va funcționa la viteză maximă.

Buton lumină

CONFIGURARE 2

OPERARE

Butonul Off 0

Este folosit pentru oprirea ventilatorului.

Buton viteză minimă 1

Este folosit pentru ventilarea bucătăriei. Această viteză este indicată pentru gătitul la foc mic și al mâncărurilor care nu fac mult abur.

Buton viteză medie 2

Viteza fluxului de aer este ideală pentru ventilarea în timpul gătitului standard.

Butonul de viteză maximă 3

Când gătiți și se produce mult fum sau abur, apăsați butonul pentru viteză maximă pentru a obține cea mai eficientă ventilație.

NOTĂ: Dacă butoanele de viteză minimă/medie/maximă sunt apăsate toate în același timp, hota va funcționa la viteză maximă.

Buton lumină

CONFIGURARE 3

①

-

Butonul On/Off

Este folosit pentru pornirea / oprirea ventilatorului.

Buton Speed+

Pentru creșterea vitezei ventilatorului.

Buton de scădere a vitezei

Pentru reducerea turației ventilatorului.

Buton lumină

Afișaj digital

Ventilator: Viteza de afișare: "1" pentru viteză mică, "2" pentru viteză medie, "3" pentru viteză mare, "4" pentru funcția Booster.

Timer rapid: Apăsați și țineți apăsat timp de 1 secundă, afișajul digital se va aprinde intermitent și va număra în jos 5 minute; după 5 minute, motorul și lumina se vor opri automat. Semnal sonor & buzzer timp de 1 secundă.

Funcția Booster

Acest hota are o funcție de rapel. Pentru a activa rapelul, apăsați pentru a accelera la 4, intră în cea mai mare viteză, în timp ce hota este în funcțiune și va crește viteza timp de 5 minute, înainte de a reveni la setarea inițială.

MENTENANȚĂ

Înainte de a o curăța, opriți hota și scoateți-o din priză.

I. Curățarea normală

Folosiți o cârpă moale, umezită cu apă caldă și cu puțin săpun sau detergent de uz casnic pentru curățare. Nu folosiți niciodată bureți de metal, produse chimice, materiale abrazive sau perii rigide pentru a curăța unitatea.

II. Curățarea lunară a filtrului pentru grăsime

ESENȚIAL: Curățarea lunară a filtrului poate preveni riscul producerii unui incendiu.

Filtrul colectează grăsime, fum și praf, așadar afectează direct eficiența hotei. Dacă nu este curățat, reziduurile de grăsime (cu potențial inflamabil) se vor îmbiba în filtru. Curățați-l cu detergent de uz casnic pentru curățare.

III. Curățarea anuală a filtrului de carbon activ

Se aplică doar pentru hotele instalate ca unitate de recirculare a aerului (nu și pentru cele cu ventilație în exterior). Acest filtru captează mirosurile neplăcute și trebuie înlocuit măcar o dată pe an, în funcție de frecvența cu care folosiți hota.

IV. Schimbarea unui bec

Scoateți șuruburile de fixare și mai apoi sticla. Găsiți becul care trebuie înlocuit. Becurile se află în spațiul pentru lumini situat în interiorul secțiunii expuse de pe bolta hotei.

Deconectați cablurile electrice și scoateți suportul becurilor cu totul. Important: Nu puteți schimba doar un singur bec, trebuie să înlocuiți suportul cu totul (LED: MAX 1.5W).

Așezați noul suport în același mod în care era poziționat cel original.

PROBLEME TEHNICE

Defect	Cauză	Solutie
Lumina se aprinde, dar ventilatorul nu functionează	Lamela ventilatorului s-a blocat.	Opriti hota si apelati la personal calificat de service pentru reparati.
	Motorul este defect
Nici lumina s nici ventilatorul nu functionează	Becul s-a ars.	Înlocuiti becul.
	Cordonul de alimentare iesit din priză.	Conectati la sursa de alimentare
Unitatea vibrează puternic	Lamela ventilatorului este defectă	Opriti hota si apelati la personal calificat de service pentru reparati.
	Motorul ventilatorului nu este bine fixat.	Opriti hota si apelati la personal calificat de service pentru reparati.
	Hota nu este bine fixa pe suport.	Scoateti unitatea si verificati dacă suportul este bine positizonat.
Aspirarea nu se face în mod optim	Distantă prea mareÎntre plita aragazului si hotă	Reajustati distanta la 65-75cm

SERVICE ASISTENȚĂ CLIENȚI

Dacă nu puteți identifica de ce produsul nu funcționează corespunzător, opriți-l și contactați Serviciul de Asistență clienți.

NUMĂRUL DE SERIE. Unde îl găsesc?

Este indicat să le spuneți celor de la Serviciul de Asistență clienți care este codul produsului și seria lui (un cod de 16 caractere care începe cu numărul 3); acest cod poate fi găsit pe certificatul de garanție sau pe eticheta cu date tehnice de pe produs.

Acest lucru va evita drumurile inutile făcute de tehnicieni și, mai ales, va reduce cheltuielile generate de transportul produsului până la o unitate de service.

Conform prevederilor legislației privind gestionarea deșeurilor, este interzisă eliminarea deșeurilor de echipamente electrice și electronice (DEEE) alături de deșeurile municipale nesortate. Ele trebuie predate la punctele municipale de colectare, societățile autorizate de colectare/reciclare sau distribuitori (în cazul în care se achiziționează echipamente noi de același tip).

Autoritatea locală trebuie să asigure spațiile necesare pentru colectarea selectivă a deșeurilor, precum și funcționalitatea acestora. Contactați societatea de salubrizare sau compartimentul specializat din cadrul primăriei pentru informații detaliate.

Deșeurile de echipamente electrice și electronice pot fi predate și distribuitorilor, la achiziționarea de echipamente noi de același tip (schimb 1 la 1).

Predarea, de către utilizatori, a deșeurilor de echipamente electrice și electronice, la punctele de colectare municipale, societățile autorizate de colectare/reciclare sau distribuitori (în cazul în care se achiziționează echipamente noi de același tip) facilitează refolosirea, reciclarea sau alte forme de valorificare a acestora.

Deșeurile de echipamente electrice și electronice pot conține substanțe periculoase care pot avea un impact negativ asupra mediului și sănătății în cazul în care DEEE nu sunt colectate selectiv și gestionate conform prevederilor legale.

Simbolul alăturat (o pubelă cu roți barată cu două linii în formă de X), pe un echipament electric sau electronic, semnifică faptul că acesta face obiectul unei colectări separate și nu poate fi eliminat împreună cu deșeurile municipale nesortate.

Importator: CANDY HOOVER ROMANIA SRL

Calea Victoriei, 155, bl.D1, sc.7, et.4, sector 1, București

Tel/Fax: [phone]
