GEBRUIKSAANWIJZING BF 18 LTX 90 METABO

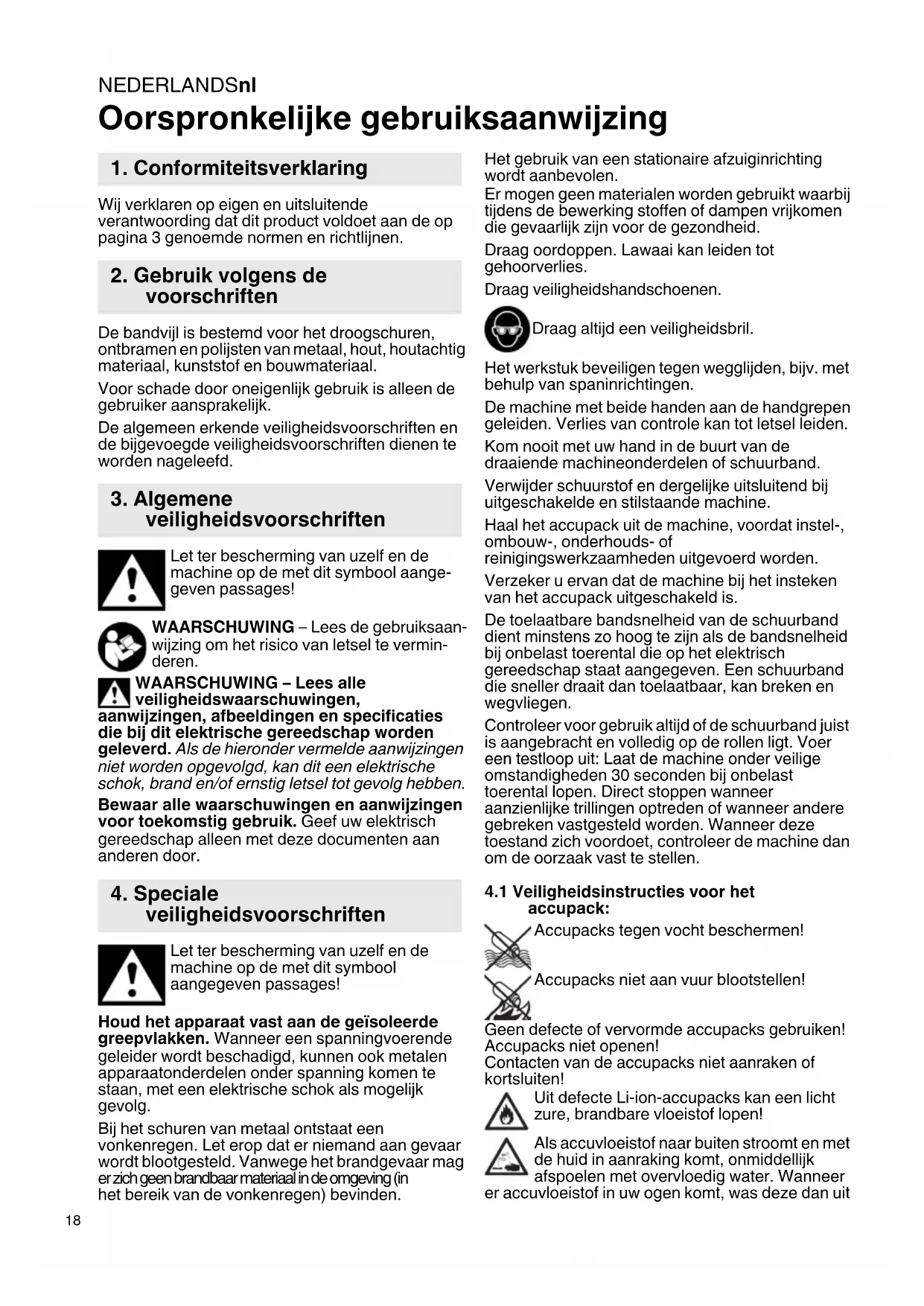

Oorspronkelijke gebruiksaanwijzing Wij verklaren op eigen en uitsluitende verantwoording dat dit product voldoet aan de op pagina 3 genoemde normen en richtlijnen. De bandvijl is bestemd voor het droogschuren, ontbramen en polijsten van metaal, hout, houtachtig materiaal, kunststof en bouwmateriaal. Voor schade door oneigenlijk gebruik is alleen de gebruiker aansprakelijk. De algemeen erkende veiligheidsvoorschriften en de bijgevoegde veiligheidsvoorschriften dienen te worden nageleefd. Let ter bescherming van uzelf en de machine op de met dit symbool aange- geven passages! WAARSCHUWING – Lees de gebruiksaan- wijzing om het risico van letsel te vermin- deren. WAARSCHUWING – Lees alle veiligheidswaarschuwingen, aanwijzingen, afbeeldingen en specificaties die bij dit elektrische gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en aanwijzingen voor toekomstig gebruik. Geef uw elektrisch gereedschap alleen met deze documenten aan anderen door. Let ter bescherming van uzelf en de machine op de met dit symbool aangegeven passages! Houd het apparaat vast aan de geïsoleerde greepvlakken. Wanneer een spanningvoerende geleider wordt beschadigd, kunnen ook metalen apparaatonderdelen onder spanning komen te staan, met een elektrische schok als mogelijk gevolg. Bij het schuren van metaal ontstaat een vonkenregen. Let erop dat er niemand aan gevaar wordt blootgesteld. Vanwege het brandgevaar mag er zich geen brandbaar materiaal in de omgeving (in het bereik van de vonkenregen) bevinden. Het gebruik van een stationaire afzuiginrichting wordt aanbevolen. Er mogen geen materialen worden gebruikt waarbij tijdens de bewerking stoffen of dampen vrijkomen die gevaarlijk zijn voor de gezondheid. Draag oordoppen. Lawaai kan leiden tot gehoorverlies. Draag veiligheidshandschoenen. Draag altijd een veiligheidsbril. Het werkstuk beveiligen tegen wegglijden, bijv. met behulp van spaninrichtingen. De machine met beide handen aan de handgrepen geleiden. Verlies van controle kan tot letsel leiden. Kom nooit met uw hand in de buurt van de draaiende machineonderdelen of schuurband. Verwijder schuurstof en dergelijke uitsluitend bij uitgeschakelde en stilstaande machine. Haal het accupack uit de machine, voordat instel-, ombouw-, onderhouds- of reinigingswerkzaamheden uitgevoerd worden. Verzeker u ervan dat de machine bij het insteken van het accupack uitgeschakeld is. De toelaatbare bandsnelheid van de schuurband dient minstens zo hoog te zijn als de bandsnelheid bij onbelast toerental die op het elektrisch gereedschap staat aangegeven. Een schuurband die sneller draait dan toelaatbaar, kan breken en wegvliegen. Controleer voor gebruik altijd of de schuurband juist is aangebracht en volledig op de rollen ligt. Voer een testloop uit: Laat de machine onder veilige omstandigheden 30 seconden bij onbelast toerental lopen. Direct stoppen wanneer aanzienlijke trillingen optreden of wanneer andere gebreken vastgesteld worden. Wanneer deze toestand zich voordoet, controleer de machine dan om de oorzaak vast te stellen.

4.1 Veiligheidsinstructies voor het

accupack: Accupacks tegen vocht beschermen! Accupacks niet aan vuur blootstellen! Geen defecte of vervormde accupacks gebruiken! Accupacks niet openen! Contacten van de accupacks niet aanraken of kortsluiten! Uit defecte Li-ion-accupacks kan een licht zure, brandbare vloeistof lopen! Als accuvloeistof naar buiten stroomt en met de huid in aanraking komt, onmiddellijk afspoelen met overvloedig water. Wanneer er accuvloeistof in uw ogen komt, was deze dan uit

1. Conformiteitsverklaring

2. Gebruik volgens de

veiligheidsvoorschriften

met schoon water en zoek onmiddellijk een arts op voor behandeling! Bij een defecte machine dient u het accupack uit de machine te halen. De stofbelasting verminderen: WAARSCHUWING - Sommige stofdeeltjes die worden geproduceerd bij het schuren, zagen, slijpen, boren en ander werk bevatten chemicaliën waarvan bekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade kunnen veroorzaken. Enkele voorbeelden van deze chemicaliën zijn: - lood van gelode verf, - mineraalstof van bakstenen, cement en andere metselwerkmaterialen, en - arseen en chroom uit chemisch behandeld hout. Het risico dat u hierbij loopt varieert, afhankelijk van hoe vaak u met dit soort werk bezig bent. Om de blootstelling aan deze chemicaliën te verminderen: Werk in een goed geventileerde ruimte en werk met goedgekeurde persoonlijke beschermingsmiddelen zoals stofmaskers die speciaal zijn ontwikkeld voor het filteren van microscopische deeltjes. Dit geldt ook voor stof van andere materialen, zoals sommige houtsoorten (zoals eiken- of beukenstof), metalen, asbest. Andere bekende ziekten zijn bijvoorbeeld allergische reacties, aandoeningen van de luchtwegen. Laat geen stof in uw lichaam komen. Neem de richtlijnen en nationale voorschriften in acht die van toepassing zijn op uw materiaal, personeel, toepassing en locatie (bijv. gezondheids- en veiligheidsvoorschriften, verwijdering). Verzamel de ontstane deeltjes op de plaats waar deze ontstaan, voorkom dat deze neerslaan in de omgeving. Gebruik voor speciale werkzaamheden geschikt toebehoor. Daardoor komen slechts weinig deeltjes ongecontroleerd in de omgeving terecht. Gebruik een geschikte stofafzuiging. Verminder de stofbelasting door: - de vrijkomende deeltjes en de af te voeren luchtstroom van de machine niet op de gebruiker zelf of in de buurt aanwezige personen of op neergeslagen stof te richten, - een afzuiginstallatie en/of een luchtfilter te gebruiken, - de werkplek goed te ventileren en door te stofzuigen schoon te houden. Vegen of blazen wervelt het stof op. - Zuig of was de beschermende kleding. Niet uitblazen, uitslaan of uitborstelen. Transport van Li-ion-accupacks: Op de verzending van Li-ion accupacks is het voorschrift voor het transport van gevaarlijke stoffen (UN 3480 en UN 3481) van toepassing. Informeer bij het versturen van Li-ion accupacks naar de actueel geldende voorschriften. Informeer u ook bij uw transportbedrijf. Gecertificeerde verpakking is bij Metabo verkrijgbaar. Verstuur accupacks alleen als de behuizing onbeschadigd is en er geen vloeistof uit lekt. Voor het verzenden haalt u het accupack uit de machine. De contacten tegen kortsluiting beschermen (bijv. met tape isoleren). Zie pagina 2. 1 Schuurvoorzetstuk 2 Draaiknop voor de bevestiging van het schuurvoorzetstuk en voor het afstellen van de bandloop 3 Afdekking 4 Pijlen (draairichting van de aandrijfas

5 Schroef voor de bevestiging van de afdekking 6 Schuurband 7 Spanarm voor de schuurbandwissel 8 Schuurkop

Klembout voor de verstelling van de schuurkop 10 Extra handgreep 11 Schakelschuif voor het in-/uitschakelen

Handgreep 13 Elektronische signaalindicatie 14 T oets voor ontgrendeling van het accupack 15 Toets voor de indicatie van de capaciteit 16 Capaciteits- en signaalindicatie 17 Accupack 18 Stoffilter

6.1 Extra handgreep aanbrengen

Alleen werken wanneer de extra greep (10) is aangebracht! De extra greep stevig inschroeven aan de linker- of rechterkant van de machine. De extra handgreep aanbrengen op de zijde aan de andere kant van de schuurband (6).

6.2 Schuurkop (8) in werkpositie draaien

De klembout (9) met de zeskantsleutel losdraaien en de schuurkop (8) naar de aard van het werk verdraaien. De schuurkop moet zich in het aangegeven, toelaatbare werkbereik bevinden (zie afbeelding A, pagina 2). De klembout (9) krachtig vastdraaien. Controleer, alvorens met het werk te beginnen, altijd of de klembout (9) voldoende stevig aangedraaid is, zodat de schuurkop (8) niet kan verdraaien. De gebruiker kan anders door de schuurband (6) geraakt worden. Verlies van controle kan tot letsel leiden.

Zie pagina 2, afbeelding C. Bij een sterk verontreinigde omgeving altijd het stoffilter (18) aanbrengen. Met een aangebracht stoffilter (18) wordt de machine sneller warm. De elektronica beschermt de machine tegen oververhitting (zie hoofdstuk 9.).

6. InbedrijfstellingNEDERLANDSnl

Aanbrengen: Zie afbeelding pagina 2. Stoffilter (18) aanbrengen zoals weergegeven. Afnemen: Het stoffilter (18) aan de bovenkant enigszins optillen en naar beneden afnemen.

6.4 Draaibaar accupack

Zie pagina 2, afbeelding c. Het achterdeel van de machine kan in 3 stappen 270° worden gedraaid, zodat de vorm van de machine aangepast kan worden aan de arbeidsomstandigheden. Alleen in ingeklikte stand gebruiken.

Het accupack (17) voor gebruik opladen. Laad het accupack bij vermogensverlies weer op. U vindt instructies voor het laden van het accupack in de gebruiksaanwijzing van de Metabo-lader. Li-ion-accupacks „Li-Power“ hebben een capaciteits- en signaalindicatie (16): - Druk op toets (15) en de laadtoestand wordt door de LED-verlichting aangegeven. - Wanneer een LED-lampje knippert, is het accupack bijna leeg en moet het weer opgeladen worden.

6.6 Accupack uitnemen, inbrengen

Uitnemen: De toets voor de accupack-ontgrendeling (14) indrukken en het accupack (17) er naar voren uittrekken. Inbrengen: Accupack (17) erop schuiven tot het inklikt.

7.1 In-/uitschakelen, continu-inschakeling

De machine altijd met beide handen geleiden! De machine eerst inschakelen en dan pas op het werkstuk zetten. Het opzuigen van extra stof en spanen door de machine dient te worden voorkomen. Bij het in- en uitschakelen moet erop worden gelet dat zich geen neergeslagen stof in de buurt van de machine bevindt. De machine na het uitschakelen pas wegzetten wanneer de motor tot stilstand is gekomen. Voorkom dat de machine onbedoeld wordt gestart: Schakel de machine altijd uit wanneer het accupack uit de machine wordt gehaald. Bij de continu-inschakeling loopt de machine verder wanneer hij uit de hand wordt getrokken. Daarom de machine altijd bij de hiervoor bestemde handgrepen vasthouden, ervoor zorgen dat u stevig staat en geconcentreerd werken. Inschakelen/ Continu-inschakeling : schakelschuif (11) naar voren schuiven. Voor de continu- inschakeling deze vervolgens naar beneden klappen tot hij inklikt. Uitschakelen: op het achterste uiteinde van de schakelschuif (11) drukken en loslaten.

7.2 Schuurbandwissel

Zie afbeelding B, pagina 2. - De schroef (5) met de hand losdraaien en de afdekking (3) wegnemen. - De spanarm (7) naar achteren trekken en de schuurband (6) verwijderen. - De nieuwe schuurband zo op de rollen leggen dat de omlooprichting ervan (pijlen op de binnenkant van de schuurband) correspondeert met de pijlen (4) op de afdekking. De schuurband eerst op de aandrijfas en vervolgens op de rol van het schuurvoorzetstuk (1) leggen. - De afdekking (3) weer aanbrengen en de schroef (5) met de hand vastdraaien. - De bandloop controleren en zo nodig instellen (zie hoofdstuk 7.3).

7.3 Afstellen van de bandloop

Met de schroef (2) de schuurband - bij stilstaande machine en verwijderd accupack - zo afstellen, dat hij in het midden van de schuurbandrol loopt.

De machine eerst inschakelen en dan pas op het werkstuk zetten. De machine met de schuurband parallel aan het werkstukoppervlak op het materiaal zetten. De machine voortdurend in beweging houden, omdat er anders verdiepingen in het materiaal kunnen ontstaan.

7.5 Schuurvoorzetstuk wisselen

Zie afbeelding C, pagina 2. - De schuurband wegnemen (zie hoofdstuk 7.2). - De schroef (2) uitdraaien en het schuurvoorzetstuk (1) afnemen. - Een andere schuurvoorzetstuk zoals aangegeven aanbrengen. (Let erop dat de neus aan het uiteinde van het schuurvoorzetstuk in de richting van de spanarm wijst, zie afbeelding C.) - Met de schroef (2) bevestigen. - De schuurband aanbrengen (zie hoofdstuk 7.2).

• - 62841De bandloop instellen (zie hoofdstuk 7.3). Reiniging van de motor: De machine zeer regelmatig en grondig door de achterste ventilatiesleuven uitblazen met perslucht. Hierbij dient de machine stevig te worden vastgehouden. De elektronische signaalindicatie (13) brandt en het belastingstoerental neemt af. De temperatuur is te hoog! De machine onder nullast laten lopen tot de elektronische signaalindicatie uitgaat Original betjeningsanvisning. De elektronische signaalindicatie (13) knippert en de machine loopt niet. De herstartbeveiliging is geactiveerd. Wordt het accupack in een ingeschakelde machine gestoken, dan start de machine niet. De machine uit- en weer inschakelen. De machine niet met kracht tegen het schuurvlak aandrukken. De schuurafname wordt daardoor niet beter maar eerder geringer. Voor een optimale bediening: Schuur aan de kant waar de schuurband zich naar de machine toe beweegt. Gebruik uitsluitend originele Metabo of CAS (Cordless Alliance System) accupacks en accessoires. Gebruik alleen toebehoren die voldoen aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken. Accupacks met verschillende capaciteiten: 18 V Li-Power 4,0 Ah p. 6
• .25591 18 V Li-Power 5,2 Ah p. 6
• .25592 18 V LiHD 5,5 Ah p. 6
• .25342 18 V LiHD 8,0 Ah .25369 Laadapparaten: AS 55 ASC 145 etc. Compleet accessoireprogramma zie www.metabo.com of hoofdcatalogus. Reparaties aan elektrisch gereedschap mogen uitsluitend door een erkend vakman worden uitgevoerd! Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com. Onderdeellijsten kunt u via www.metabo.com downloaden. Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en de recycling van afgedankte machines, verpakkingen en toebe- horen. Accu-packs mogen niet bij het huisvuil gegooid worden! Geef defecte of verbruikte accu-packs terug aan de Metabo-handelaar! Accu-packs niet in het water gooien. Alleen voor EU-landen: Geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/EU inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen oude elektrische apparaten gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd. Ontlaad eerst het accupack in het elektrisch gereedschap alvorens het af te voeren. De contacten tegen kortsluiting beschermen (bijv. met tape isoleren). Toelichting bij de gegevens van pagina 3. Wijzigingen en technische verbeteringen voorbehouden. U =spanning van het accupack p. 6

=bandsnelheid bij onbelast toerental m =gewicht (met het kleinste accupack) Toegestane omgevingstemperatuur tijdens het gebruik: -20 °C tot 50 °C (beperkt vermogen bij temperaturen beneden 0 °C). Toegestane omgevingstemperatuur tijdens de opslag: 0 °C tot 30 °C Meetgegevens volgens de norm EN 62841. Gelijkstroom De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de toepasselijke norm). Emissiewaarden Deze waarden maken een beoordeling moge- lijk van de emissie van het elektrisch gereedschap en een vergelijking van de verschillende elektrische gereedschappen. Afhankelijk van het gebruik, de toestand van het elektrisch gereedschap of het inzetgereedschap kan de daadwerkelijke belasting hoger of lager uitvallen. Neem voor de beoordeling pauzes en fases met een lagere belasting in aanmerking. Bepaal op grond van de overeenkom- stig aangepaste taxatiewaarden maatregelen ter bescherming van de gebruiker, bijv. organisatori- sche maatregelen.

8. Reiniging, onderhoud

Totale trillingswaarde (vectorsom van drie richtingen) bepaald volgens EN 62841:

=trillingsemissiewaarde (oppervlakten schuren)

=onzekerheid (trilling) Karakteristiek A-gekwalificeerd geluidsniveau

= onzekerheid Tijdens het werken kan het geluidsniveau de 80 dB(A) overschrijden. Draag gehoorbescherming!ITALIANOit
