MANUAL DE UTILIZADOR BF 18 LTX 90 METABO

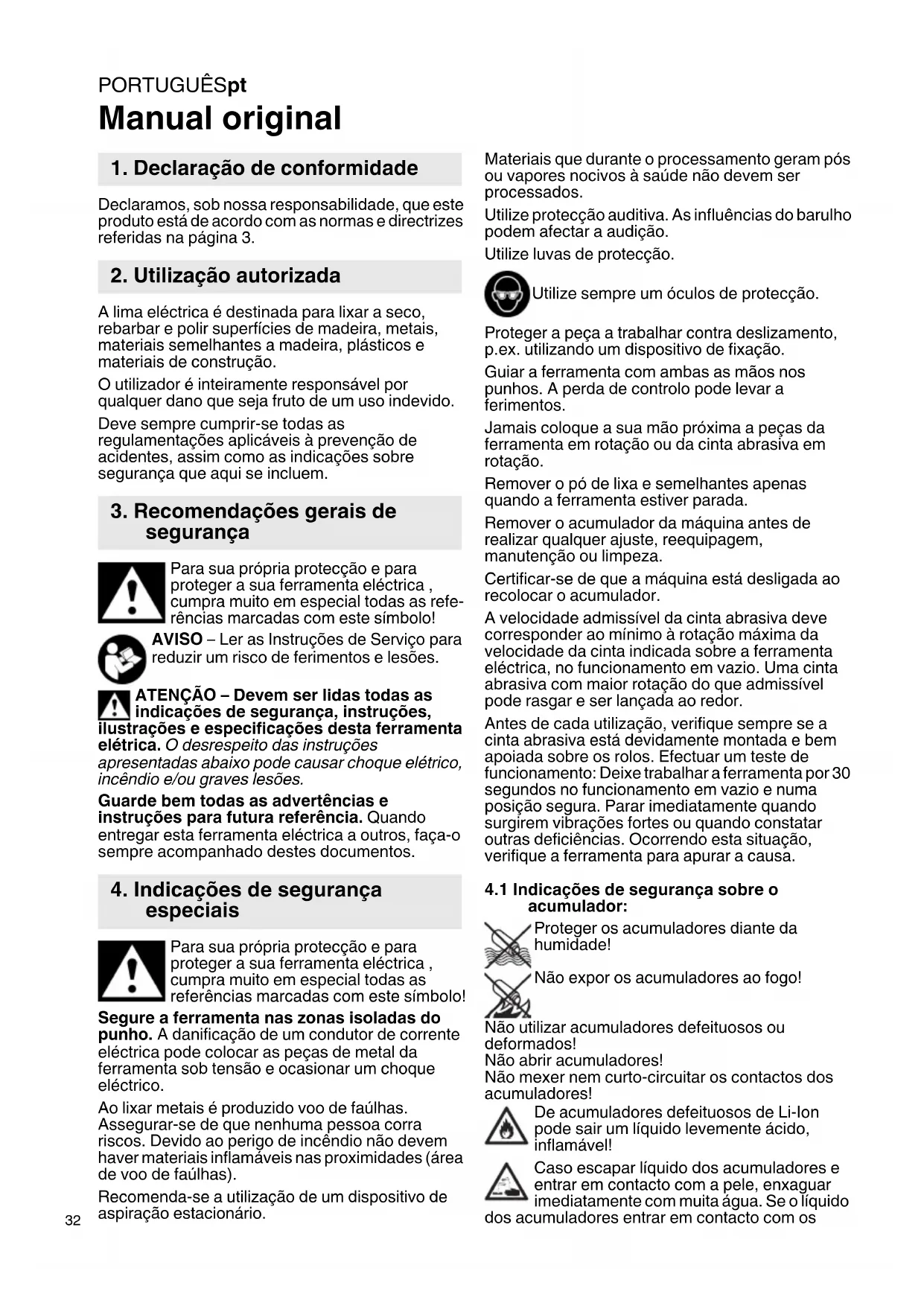

Manual original Declaramos, sob nossa responsabilidade, que este produto está de acordo com as normas e directrizes referidas na página 3. A lima eléctrica é destinada para lixar a seco, rebarbar e polir superfícies de madeira, metais, materiais semelhantes a madeira, plásticos e materiais de construção. O utilizador é inteiramente responsável por qualquer dano que seja fruto de um uso indevido. Deve sempre cumprir-se todas as regulamentações aplicáveis à prevenção de acidentes, assim como as indicações sobre segurança que aqui se incluem. Para sua própria protecção e para proteger a sua ferramenta eléctrica , cumpra muito em especial todas as refe- rências marcadas com este símbolo! AVISO – Ler as Instruções de Serviço para reduzir um risco de ferimentos e lesões. ATENÇÃO – Devem ser lidas todas as indicações de segurança, instruções, ilustrações e especificações desta ferramenta elétrica. O desrespeito das instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões. Guarde bem todas as advertências e instruções para futura referência. Quando entregar esta ferramenta eléctrica a outros, faça-o sempre acompanhado destes documentos. Para sua própria protecção e para proteger a sua ferramenta eléctrica , cumpra muito em especial todas as referências marcadas com este símbolo! Segure a ferramenta nas zonas isoladas do punho. A danificação de um condutor de corrente eléctrica pode colocar as peças de metal da ferramenta sob tensão e ocasionar um choque eléctrico. Ao lixar metais é produzido voo de faúlhas. Assegurar-se de que nenhuma pessoa corra riscos. Devido ao perigo de incêndio não devem haver materiais inflamáveis nas proximidades (área de voo de faúlhas). Recomenda-se a utilização de um dispositivo de aspiração estacionário. Materiais que durante o processamento geram pós ou vapores nocivos à saúde não devem ser processados. Utilize protecção auditiva. As influências do barulho podem afectar a audição. Utilize luvas de protecção. Utilize sempre um óculos de protecção. Proteger a peça a trabalhar contra deslizamento, p.ex. utilizando um dispositivo de fixação. Guiar a ferramenta com ambas as mãos nos punhos. A perda de controlo pode levar a ferimentos. Jamais coloque a sua mão próxima a peças da ferramenta em rotação ou da cinta abrasiva em rotação. Remover o pó de lixa e semelhantes apenas quando a ferramenta estiver parada. Remover o acumulador da máquina antes de realizar qualquer ajuste, reequipagem, manutenção ou limpeza. Certificar-se de que a máquina está desligada ao recolocar o acumulador. A velocidade admissível da cinta abrasiva deve corresponder ao mínimo à rotação máxima da velocidade da cinta indicada sobre a ferramenta eléctrica, no funcionamento em vazio. Uma cinta abrasiva com maior rotação do que admissível pode rasgar e ser lançada ao redor. Antes de cada utilização, verifique sempre se a cinta abrasiva está devidamente montada e bem apoiada sobre os rolos. Efectuar um teste de funcionamento: Deixe trabalhar a ferramenta por 30 segundos no funcionamento em vazio e numa posição segura. Parar imediatamente quando surgirem vibrações fortes ou quando constatar outras deficiências. Ocorrendo esta situação, verifique a ferramenta para apurar a causa.

4.1 Indicações de segurança sobre o

acumulador: Proteger os acumuladores diante da humidade! Não expor os acumuladores ao fogo! Não utilizar acumuladores defeituosos ou deformados! Não abrir acumuladores! Não mexer nem curto-circuitar os contactos dos acumuladores! De acumuladores defeituosos de Li-Ion pode sair um líquido levemente ácido, inflamável! Caso escapar líquido dos acumuladores e entrar em contacto com a pele, enxaguar imediatamente com muita água. Se o líquido dos acumuladores entrar em contacto com os

1. Declaração de conformidade

2. Utilização autorizada

3. Recomendações gerais de

4. Indicações de segurança

olhos, lave-os com água limpa e consulte imediatamente um médico! Retirar a bateria da máquina, caso a máquina esteja avariada. Reduzir os níveis de pó: ATENÇÃO - Alguns pós causados por lixamento com papel de lixa, serragem, retificação, perfuração e outros trabalhos contêm produtos químicos conhecidos por causar cancro, anomalias congénitas ou outros problemas reprodutivos. Alguns exemplos destes produtos químicos são: - chumbo de tintas com chumbo, - pó mineral de tijolo, cimento e outros materiais de construção civil e - arsénio e crómio de madeiras com tratamento químico. O risco para si depende da frequência da realização deste tipo de trabalhos. Para reduzir a sua exposição a estes produtos químicos: trabalhe em áreas bem ventiladas e com equipamento de proteção individual homologado como, por exemplo, máscaras contra pó concebidas para filtrar partículas microscópicas. O mesmo se aplica a pó de outros materiais como, por exemplo, alguns tipos de madeira (como pó de carvalho ou faia), metais e amianto. Outras doenças conhecidas são, p. ex., reações alérgicas, doenças respiratórias. Não deixe que o pó entre em contacto com o seu corpo. Respeite as diretivas e disposições nacionais válidas para o seu material, pessoal, caso de utilização e local de utilização (p. ex., disposições relativas a segurança no trabalho, eliminação). Apanhe as partículas geradas no local de origem das mesmas e evite deposições nas imediações. Utilize acessórios apropriados para trabalhos especiais. Através disso é reduzida a expulsão descontrolada de partículas no ambiente. Utilize um aspirador de pó adequado. Reduza os níveis de pó: - direcionando as partículas expelidas e o fluxo de ar de exaustão da máquina para longe de si, das pessoas que se encontram nas proximidades ou do pó acumulado, - montando um dispositivo de aspiração e/ou um purificador de ar, - arejando bem o local de trabalho e aspirando-o para o manter limpo. Varrer ou soprar por jato de ar forma remoinhos de pó. - Aspire ou lave o vestuário de proteção. Não limpar soprando, batendo ou escovando. Transporte das baterias de lítio: a expedição de baterias de lítio deve ocorrer em conformidade com as leis de transporte de mercadorias perigosas (UN 3480 e UN 3481). Informe-se sobre as normas atualmente em vigor ao expedir baterias de lítio. Se necessário, informe- se junto da sua empresa transportadora. Poderá obter uma embalagem certificada junto da Metabo. A bateria apenas poderá ser expedida caso a caixa não apresente danos e não esteja a verter líquido. Para expedir, retire a bateria da máquina. Proteger os contactos contra curto-circuito (por ex. isolar com fita adesiva). Consultar página 2. 1 Adaptador da lixa 2 Botão de ajuste para fixação do adaptador da lixa e para regulação do movimento da cinta 3Resguardo 4 Setas (sentido de rotação do eixo motor 5 Parafuso para fixação da resguardo 6Cinta abrasiva 7 Braço fixador para substituição da cinta abrasiva 8 Cabeça de lixar

Parafuso de aperto para regulação da cabeça de lixar 10 Punho adicional 11 Interruptor corrediço para ligar/desligar

Punho 13 Indicador de sinal electrónico 14 T ecla para desbloqueio do acumulador 15 Tecla da indicação de capacidade 16 Indicação de capacidade e sinalizador 17 Acumulador 18 Filtro de despoeiramento

6.1 Montar o punho adicional

Trabalhar apenas com punho adicional (10) montado! Aparafusar o punho suplementar do lado esquerdo ou direito da ferramenta. Montar o punho adicional do lado oposto ao da cinta abrasiva (6).

6.2 Rodar a cabeça de lixar (8) à posição de

trabalho Soltar o parafuso de aperto (9) mediante a chave inglesa e rodar a cabeça de lixar (8) conforme necessidade e condições de trabalho. A cabeça de lixar tem de ficar no raio de acção admissível, indicado (consultar figura A, página 2). Fixar bem o parafuso de aperto (9). Antes de iniciar com o trabalho, deve verificar se o parafuso de aperto (9) esteja devidamente fixo para que a cabeça de lixar (8) não se desloque. De contrário, a cinta abrasiva (6) poderia tocar no operador. A perda de controlo pode levar a ferimentos.

6.3 Filtro de despoeiramento

Consultar página 2, figura c. Aquando o ambiente muito sujo deve sempre montar o filtro de despoeiramento (18). A ferramenta esquenta com maior rapidez quando montado o filtro de despoeiramento (18). O sistema electrónico protege a ferramenta diante do sobreaquecimento (consultar capítulo 9.).

6. Colocação em operaçãoPORTUGUÊSpt

Montar: Consultar figura página 2. Montar o filtro de despoeiramento (18) conforme indicado. Retirar: Erguer ligeiramente o filtro de despoeiramento (18) pelo canto superior, e retirá-lo por baixo.

6.4 Acumulador rotativo

Consultar página 2, figura c. A parte posterior da ferramenta pode ser rodada em 3 níveis a 270°, para assim adaptar a forma da ferramenta às condições de operação. Operar apenas na posição engatada.

Antes da sua utilização, deve carregar o acumulador (17). Recarregar o acumulador quando notar um perda de rendimento. Poderá encontrar instruções sobre o carregamento da bateria no manual de instruções do carregador Metabo. Acumuladores Li-Ion "Li-Power" possuem uma indicação de capacidade e sinalizador (16): - Premer a tecla (15), e o estado de carga será indicado pelas lâmpadas LED. - Assim que uma lâmpada LED piscar, o acumulador está quase vazio e deve ser recarregado.

6.6 Retirar, inserir o acumulador

Retirar: Premer a tecla para desbloqueio do acumulador (14) e retirar o acumulador (17) pela frente

Montar: Inserir o acumulador (17) até o seu engate.

7.1 Ligar/desligar, operação contínua

Guiar a ferramenta sempre com ambas as mãos. Ligar primeiro a ferramenta e depois assentá- la sobre a peça a trabalhar. Deve evitar-se com que a ferramenta aspire ainda mais pó e aparas. Ao ligar e desligar a ferramenta, deve afastá-la da poeira que se tenha depositado. Pousar a ferramenta depois de desligada apenas quando o motor tiver parado. Evite arranques involuntários: Desligue a ferramenta sempre quando for retirar o acumulador da ferramenta. Na ligação contínua, a ferramenta continua a funcionar mesmo quando for arrancada da mão. Portanto, segurar a ferramenta sempre nos punhos previstos, posicionar-se de forma segura e concentrar-se no trabalho. Ligar/ Ligação contínua : Avançar o interruptor corrediço (11). Para ligação contínua, premer para baixo até o engate. Desligar: Premer sobre a extremidade posterior do interruptor corrediço (11) e soltar.

7.2 Substituição da cinta abrasiva

Consultar figura B, página 2. - Soltar o parafuso (5) à mão e retirar o resguardo (3). - Puxar o braço fixador (7) para trás e retirar a cinta abrasiva (6). - Montar a nova cinta abrasiva sobre os rolos de modo que seu sentido de movimentação (setas do lado interior da cinta abrasiva) coincida com as setas (4) sobre o resguardo. Montar a cinta abrasiva primeiro sobre o eixo motor e em seguida, sobre o rolo no adaptador da lixa (1). - Voltar a montar o resguardo (3) e fixar o parafuso (5) à mão. - Verificar o movimento da cinta e caso necessário, ajustar (consultar capítulo7.3).

7.3 Regular o movimento da cinta

Ligar primeiro a ferramenta e depois assentá-la sobre a peça a trabalhar. Aplicar a ferramenta sobre o material, com a cinta abrasiva paralelo à superfície da peça a trabalhar. Manter a ferramenta constantemente em movimentação para não formar depressões no material.

7.5 Trocar o adaptador da lixa

Consultar figura C, página 2. - Retirar a cinta abrasiva (consultar capítulo 7.2) - Desenroscar o parafuso (2) e retirar o adaptador da lixa (1). - Montar o outro adaptador da lixa conforme indicado (observar a que a ponta do adaptador da lixa indique em direcção ao braço fixador, consultar figura C). - Fixar com o parafuso (2). - Montar a cinta abrasiva (consultar capítulo 7.2)

• - Ajustar a movimento da cinta (consultar capítulo 7.3) Limpeza do motor: Limpar regular e frequentemente a ferramenta soprando ar comprimido através das ranhuras de ventilação traseiras. Nisso, deve segurar bem a ferramenta. O indicador electrónico (13) acende e a rotação em carga diminui. A temperatura é demasiado alta! Deixar a ferramenta na marcha em vazio até apagar-se o indicador electrónico. O indicador electrónico (13) pisca e a ferramenta não funciona. A protecção contra rearranque inadvertido reagiu. Se o acumulador for inserido com a ferramenta ligada, esta não irá arrancar. Desligar e voltar a ligar a ferramenta. Não pressionar a ferramenta com muita força contra a superfície a ser lixada. O rendimento de lixamento não melhora, antes piora. Para um manuseamento optimizado: Lixar do lado em que a cinta abrasiva se movimenta em direcção à ferramenta. Utilize apenas baterias originais Metabo ou CAS (Cordless Alliance System) e acessórios. Só deve utilizar acessórios que cumprem as requi- sições e os dados de identificação, indicados nestas Instruções de Serviço. Acumuladores de diversas capacidades: 18 V Li-Power 4,0 Ah p. 6
• .25591 18 V Li-Power 5,2 Ah p. 6
• .25592 18 V LiHD 5,5 Ah p. 6
• .25342 18 V LiHD 8,0 Ah .25369 Carregadores: AS 55 ASC 145 etc. Programa completo de acessórios, consultar www.metabo.com ou o catálogo principal. As reparações de ferramentas eléctricas deste tipo apenas podem ser efectuadas por pessoal qualificado! Se sua ferramenta eléctrica Metabo necessitar de reparação, dirija-se ao seu Representante Metabo. Os endereços poderá encontrar sob www.metabo.com. Poderá descarregar as Listas de peças sobressalentes no site www.metabo.com. Siga as determinações nacionais em relação à remoção e destruição ecológica de resíduos assim como, em relação à reciclagem de ferramentas usadas, embalagens e acessórios. Não deitar acumuladores no lixo caseiro! Devolva os conjuntos acumuladores usados ou com defeito a um distribuidor Metabo! Jamais jogue os acumuladores na água. Só para países da UE: Não deitar as ferramentas eléctricas no lixo doméstico! De acordo com a directriz europeia 2012/19/EU sobre equipamentos eléctricos e electrónicos usados e na conversão ao direito nacional, as ferramentas eléctricas usadas devem ser recolhidas em separado e entregues a uma reciclagem ecologicamente correcta. Descarregar o acumulador na ferramenta eléctrica antes de a entregar a uma reciclagem. Proteger os contactos contra curto-circuitos (p.ex. isolar com fita colante). Há mais notas explicativas na página 3. Reserva-se o direito de proceder a alterações devidas ao progresso tecnológico. U =Tensão do acumulador p. 6

=Velocidade em vazio da cinta m =Peso com menor acumulador Temperatura ambiente permitida durante o funcionamento: -20 °C até 50 °C (potência limitada em caso de temperaturas abaixo dos 0 °C). Temperatura ambiente permitida em caso de armazenamento: 0 °C até 30 °C

Valores medidos de acordo com a norma EN 62841. Corrente contínua Os dados técnicos indicados são tolerantes (de acordo com os padrões válidos individuais). Valor da emissão Estes valores possibilitam uma avaliação de emissões da ferramenta eléctrica, e de compará- los com diversas outras ferramentas eléctricas. Consoante as condições de aplicação, situação da ferramenta eléctrica ou dos acessórios acopláveis, o carregamento efectivo poderá ser superior ou inferior. Para a avaliação, deve ainda considerar os intervalos de trabalho e as fases com menores carregamentos. Em razão dos correspondentes valores avaliados deverá determinar a aplicação de medidas de protecção, p.ex. medidas a nível de organização.

8. Limpeza, manutenção

9. Correcção de avarias

13. Protecção do meio ambiente

Valor total de vibrações (soma vectorial de três direcções) averiguado conforme norma EN 62841:

=Valor da emissão de vibrações (lixar superfícies)

= Insegurança (vibração) Valores típicos e ponderados pela escala A para o ruído:

=Nível de pressão sonora

=Nível de energia sonora

= Insegurança Durante a operação, o nível de ruído pode passar de 80 dB(A). Utilizar protecções auriculares.SVENSKAsv
