BRUGSANVISNING BF 18 LTX 90 METABO

11. TilbehørNORSK no

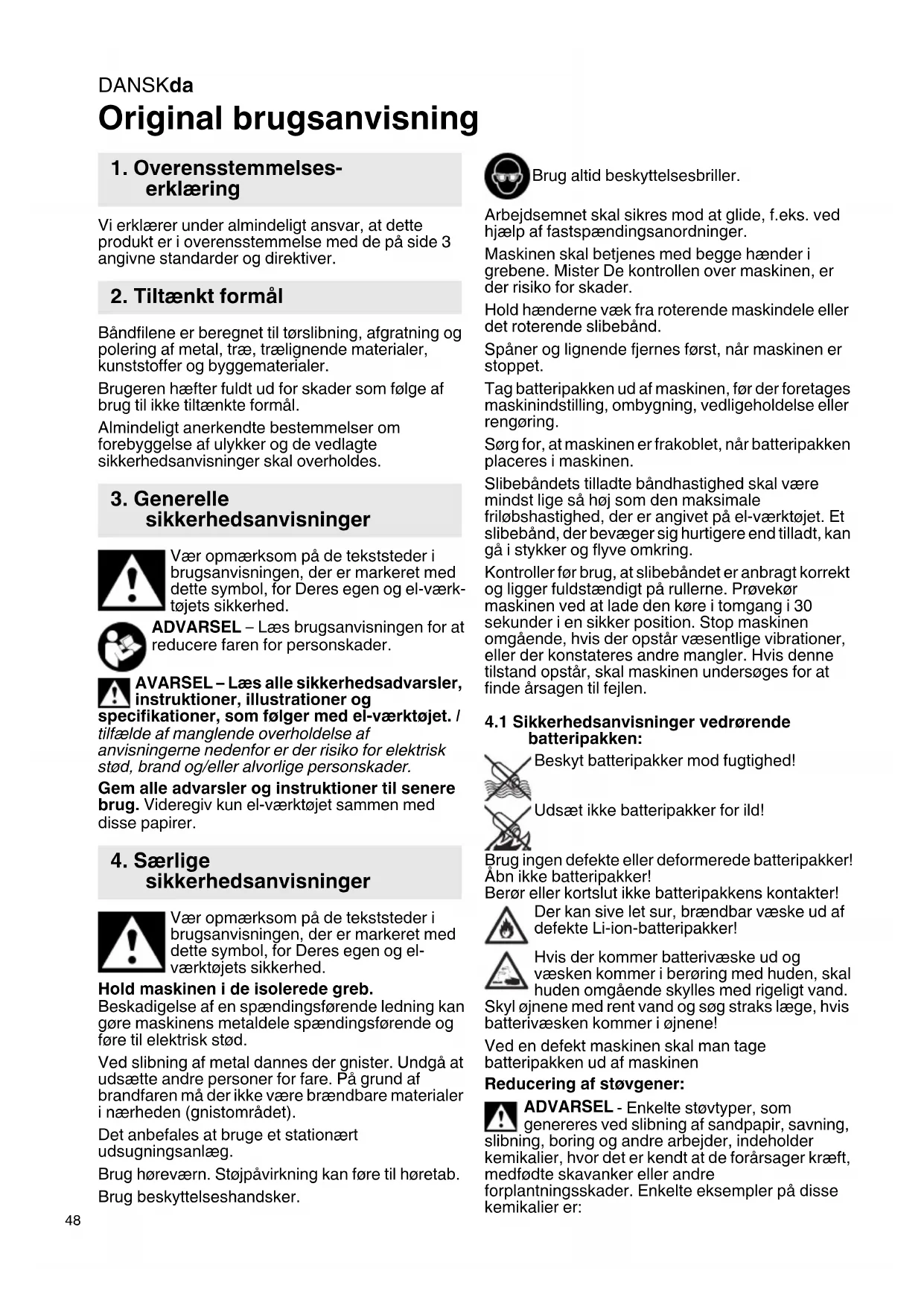

Original brugsanvisning Vi erklærer under almindeligt ansvar, at dette produkt er i overensstemmelse med de på side 3 angivne standarder og direktiver. Båndfilene er beregnet til tørslibning, afgratning og polering af metal, træ, trælignende materialer, kunststoffer og byggematerialer. Brugeren hæfter fuldt ud for skader som følge af brug til ikke tiltænkte formål. Almindeligt anerkendte bestemmelser om forebyggelse af ulykker og de vedlagte sikkerhedsanvisninger skal overholdes. Vær opmærksom på de tekststeder i brugsanvisningen, der er markeret med dette symbol, for Deres egen og el-værk- tøjets sikkerhed. ADVARSEL – Læs brugsanvisningen for at reducere faren for personskader. AVARSEL – Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, som følger med el-værktøjet. I tilfælde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/eller alvorlige personskader. Gem alle advarsler og instruktioner til senere brug. Videregiv kun el-værktøjet sammen med disse papirer. Vær opmærksom på de tekststeder i brugsanvisningen, der er markeret med dette symbol, for Deres egen og el- værktøjets sikkerhed. Hold maskinen i de isolerede greb. Beskadigelse af en spændingsførende ledning kan gøre maskinens metaldele spændingsførende og føre til elektrisk stød. Ved slibning af metal dannes der gnister. Undgå at udsætte andre personer for fare. På grund af brandfaren må der ikke være brændbare materialer i nærheden (gnistområdet). Det anbefales at bruge et stationært udsugningsanlæg. Brug høreværn. Støjpåvirkning kan føre til høretab. Brug beskyttelseshandsker. Brug altid beskyttelsesbriller. Arbejdsemnet skal sikres mod at glide, f.eks. ved hjælp af fastspændingsanordninger. Maskinen skal betjenes med begge hænder i grebene. Mister De kontrollen over maskinen, er der risiko for skader. Hold hænderne væk fra roterende maskindele eller det roterende slibebånd. Spåner og lignende fjernes først, når maskinen er stoppet. Tag batteripakken ud af maskinen, før der foretages maskinindstilling, ombygning, vedligeholdelse eller rengøring. Sørg for, at maskinen er frakoblet, når batteripakken placeres i maskinen. Slibebåndets tilladte båndhastighed skal være mindst lige så høj som den maksimale friløbshastighed, der er angivet på el-værktøjet. Et slibebånd, der bevæger sig hurtigere end tilladt, kan gå i stykker og flyve omkring. Kontroller før brug, at slibebåndet er anbragt korrekt og ligger fuldstændigt på rullerne. Prøvekør maskinen ved at lade den køre i tomgang i 30 sekunder i en sikker position. Stop maskinen omgående, hvis der opstår væsentlige vibrationer, eller der konstateres andre mangler. Hvis denne tilstand opstår, skal maskinen undersøges for at finde årsagen til fejlen.

4.1 Sikkerhedsanvisninger vedrørende

batteripakken: Beskyt batteripakker mod fugtighed! Udsæt ikke batteripakker for ild! Brug ingen defekte eller deformerede batteripakker! Åbn ikke batteripakker! Berør eller kortslut ikke batteripakkens kontakter! Der kan sive let sur, brændbar væske ud af defekte Li-ion-batteripakker! Hvis der kommer batterivæske ud og væsken kommer i berøring med huden, skal huden omgående skylles med rigeligt vand. Skyl øjnene med rent vand og søg straks læge, hvis batterivæsken kommer i øjnene! Ved en defekt maskinen skal man tage batteripakken ud af maskinen Reducering af støvgener: ADVARSEL - Enkelte støvtyper, som genereres ved slibning af sandpapir, savning, slibning, boring og andre arbejder, indeholder kemikalier, hvor det er kendt at de forårsager kræft, medfødte skavanker eller andre forplantningsskader. Enkelte eksempler på disse kemikalier er:

sikkerhedsanvisninger

sikkerhedsanvisningerDANSK da

- Bly fra blyholdig maling, - mineralsk støv fra mursten, cement og andre materialer til murværk, og - arsen og krom fra kemisk behandlet træ. Risikoen for dig ved denne belastning varierer alt efter hvor ofte du udfører denne type arbejde. For at reducere belastningen med disse kemikalier for dig: Arbejd i et godt udluftet område og arbejd med godkendt sikkerhedsudstyr, som f.eks. støvmasker, der er specielt udviklet til udfiltrering af mikroskopisk små partikler. Dette gælder ligeledes for støv fra yderligere materialer, som f.eks. enkelte trætyper (såsom støv fra eg eller bøg), metaller, asbest. Ydeligere kendte lidelser er f.eks. allergiske reaktioner samt luftvejssygdomme. Støvet må ikke optages i kroppen. Overhold de gældende direktiver og nationale forskrifter, der gælder for dit materiale, personale, anvendelsesformål og -sted (f.eks. bestemmelser for arbejdssikkerhed, bortskaffelse). Opfang partiklerne på oprindelsesstedet, undgå aflejringer i omgivelserne. Brug egnet tilbehør til specielt arbejde. Således når færre partikler ukontrolleret ud i miljøet. Anvend en egnet støvudsugning. Støvbelastningen kan reduceres på følgende måde: - Ret ikke partikler, der kommer ud, og maskinens udluftningsstrøm mod dig selv eller personer, der befinder sig i nærheden, eller på aflejret støv, - Anvend et udsugningsanlæg og/eller en luftrenser, - sørg for god ventilation på arbejdspladsen og hold den ren vha. støvudsugning. Fejning eller blæsning hvirvler støv op. - Støvsug eller vask beskyttelsestøj. Undgå udblæsning, bankning eller børstning. Transport af Li-ion-batteripakker: Forsendelse af Li-ion-batteripakker skal ske i henhold til reglerne om farligt gods (UN 3480 og UN 3481). Tjek de aktuelle regler ved forsendelse af Li- ion-batteripakker. Spørg evt. din speditør til råds. Certificeret emballage kan rekvireres hos Metabo. Send kun batteripakker, hvis kabinettet er ubeskadiget og der ikke trænger væske ud. Tag batteripakken ud af maskinen for forsendelse. Beskyt kontakterne mod kortslutning (isoler f.eks. med tape). Se side 2. 1Slibeforsats 2 Drejeknap til fastgørelse af slibeforsatsen og til justering af båndløbet 3 Dækplade 4 Pile ( drivakslens omdrejningsretning) 5Skrue til fastgørelse af dækpladen 6 Slibebånd 7 Spændearm til skift af slibebånd 8Slibehoved

Spændeskrue til justering af slibehovedet 10 Ekstra greb 11 Skydekontakt til tænd/sluk

Håndtag 13 Elektronik-signalvisning * 14 K nap til frigørelse af batteripakke 15 Knap til kapacitetsindikator 16 Kapacitets- og signalindikator 17 Batteripakke 18 Støvfilter

6.1 Montering af ekstra greb

Arbejd kun med monteret ekstra greb (10)! Skru det ekstra holdegreb fast på den venstre eller højre side af maskinen. Monter det ekstra greb på den modsatte side af slibebåndet (6).

6.2 Sæt slibehovedet (8) i arbejdsposition

Løsn spændeskruen (9) med sekskantnøglen, og drej slibehovedet (8) alt efter behov og arbejdsforhold. Slibehovedet skal befinde sig i det viste, tilladte arbejdsområde (se illustration A, side 2). Spænd spændeskruen (9) kraftigt. Kontroller altid før arbejdets start, at spændeskruen (9) er spændt tilstrækkeligt, så slibehovedet (8) ikke kan forskubbe sig. Slibebåndet (6) vil ellers kunne komme i kontakt med brugeren. Mister De kontrollen over maskinen, er der risiko for skader.

Batteripakken skal oplades før den første ibrugtagning (17). Genoplad batteripakken, når kapaciteten aftager. Du finder anvisninger til opladning af batteripakken i driftsvejledningen til opladeren fra Metabo. Li-ion-batteripakker "Li-Power" har en kapacitets- og signalindikator (16): - Tryk på knappen (15), og ladetilstanden vises med lysdioderne.

- Blinker en lysdiode, er batteripakken næsten tom og skal genoplades.

6.6 Udtagning og isætning af batteripakke

Udtagning: Tryk på knappen til frigørelse af batteripakken (14), og træk batteripakken (17) ud fortil

Isætning: Skub batteripakken (17) i, til den går i hak.

7.1 Tænd/sluk, fast tilkobling

Maskinen skal altid betjenes med begge hænder. Tænd for maskinen, inden den sættes på arbejdsemnet. Det skal undgås, at maskinen suger ekstra støv og spåner ind. Når maskinen tændes og slukkes, skal den holdes væk fra aflejret støv. Læg den slukkede maskine først til side, når motoren står stille. Undgå utilsigtet start: Sluk altid for maskinen, når batteripakken tages ud af maskinen. Ved fast tilkobling kører maskinen også videre, når den rives ud af hånden. Hold derfor altid fast i maskinen i de dertil beregnede greb, sørg for at stå stabilt, og arbejd koncentreret. Tænd/ fast tilkobling : Skub skydekontakten (11) frem. El-værktøjet holdes tændt ved at trykke kontakten ned, til den går i hak. Sluk: Tryk på den bagerste del af skydekontakten (11), og giv slip.

7.2 Udskiftning af slibebånd

Se illustration B, side 2. - Løsn skruen (5) med håndkraft, og fjern dækpladen (3). - Træk spændearmen (7) tilbage, og tag slibebåndet (6) af. - Læg det nye slibebånd sådan på rullerne, at dets omdrejningsretning (pile på indersiden af slibebåndet) stemmer overens med pilene (4) på dækpladen. Læg først slibebåndet på drivakslen og derefter på rullen på slibeforsatsen (1). - Sæt dækpladen (3) på igen, og spænd skruen (5) med håndkraft. - Kontroller og indstil evt. båndløbet (se kapitel 7.3).

7.3 Justering af båndløbet

(2) Med skruen kan slibebåndet justeres sådan – mens maskinen er stoppet og batteripakken taget ud – at det løber centralt på båndrullen.

Tænd for maskinen, inden den sættes på arbejdsemnet. Sæt maskinen på materialet, således at slibebåndet løber parallelt med arbejdsemnets overflade. Hold maskinen i bevægelse hele tiden, da der ellers opstår fordybninger i materialet.

7.5 Udskiftning af slibeforsats

Se illustration C, side 2. - Tag slibebåndet af (se kapitel 7.2). - Skru skruen (2) ud, og fjern slibeforsatsen (1). - Anbring den anden slibeforsats som vist (tappen for enden af slibeforsatsen skal pege i retning af spændearmen, se illustration C). - Fastgør den med skruen (2). - Anbring slibebåndet (se kapitel 7.2). - Indstil båndløbet (se kapitel 7.3). Motorrensning: Udblæs maskinen regelmæssigt, ofte og grundigt med trykluft gennem de bageste ventilationsåbninger. Under udblæsningen skal der holdes godt fat i maskinen. Den elektroniske signallampe (13) lyser og den hastigheden under belastning aftager. Temperaturen er for høj! Lad maskinen køre i tomgang, indtil den elektroniske signallampe slukker. Den elektroniske signallampe (13) blinker og maskinen kører ikke. Den elektriske beskyttelse mod genindkobling er aktiveret. Sættes batteripakken i en tændt maskine, starter maskinen ikke. Sluk og tænd igen for maskinen. Undgå at trykke maskinen kraftigt ind mod slibefladen. Det bliver slibeeffekten ikke bedre af, men derimod ringere. Optimal håndtering: Slib på den side, hvor slibebåndet bevæger sig ind mod maskinen. Anvend udelukkende originale batteripakker eller originalt tilbehør fra Metabo eller CAS (Cordless Alliance System). Brug kun tilbehør, som opfylder de krav og specifi- kationer, som er angivet i denne brugsanvisning.

9. Afhjælpning af fejl

• Batteripakker med forskellig kapacitet: 18 V Li-Power 4,0 Ah p. 6
• .25591 18 V Li-Power 5,2 Ah p. 6
• .25592 18 V LiHD 5,5 Ah p. 6
• .25342 18 V LiHD 8,0 Ah .25369 Opladere: AS 55 ASC 145 etc. Det komplette tilbehørsprogram findes på www.metabo.com eller i hovedkataloget. Reparationer på el-værktøjer må kun udføres af en elektriker! Henvend Dem til Deres Metabo-forhandler, når De skal have repareret Deres Metabo el-værktøj. Adresser findes på www.metabo.com. Reservedelslister kan downloades på www.metabo.com. Overhold de lokale regler om miljøvenlig bortskaf- felse og genbrug af udtjente maskiner, emballage og tilbehør. Batteripakker må ikke bortskaffes sammen med almindeligt husholdningsaffald! Returner defekte eller udslidte batteripakker til Deres Metabo- forhandler! Kast aldrig batteripakker i vandet. Kun for EU-lande: El-værktøj må ikke smides i husholdningsaffaldet! I henhold til det europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og omsættelsen til national lovgivning skal brugte el-værktøjer indsamles adskilt og genanvendes i en recyclingproces. Aflad batteripakken i el-værktøjet, før den bortskaffes. Beskyt kontakterne mod kortslutning (isoler f.eks. med tape). Forklaringer til oplysningerne på side 3. Forbeholdt ændringer som følge af tekniske ændringer. U =Batteripakkens spænding p. 6

=Båndhastighed friløb m =Vægt med mindste batteripakke Tilladt omgivelsestemperatur ved drift: -20 °C til 50 °C (begrænset ydelse ved temperaturer under 0 °C). Tilladt omgivelsestemperatur ved opbevaring: 0 °C til 30 °C Måleværdier beregnet jf. EN 62841. Jævnstrøm De angivne tekniske data er tolerancesat (svarende til de pågældende gyldige standarder). Emissionsværdier Disse værdier gør det muligt at bestemme el- værktøjets emissioner og sammenligne forskellige el-værktøjer med hinanden. Alt efter el-værktøjets eller indsatsværktøjernes anvendelsesbetingelser og tilstand kan den faktiske belastning være højere eller lavere. Tag også højde for arbejdspauser og perioder med lav belastning. Træf de nødvendige beskyttelsesforanstaltninger for brugeren, f.eks. organisatoriske foranstaltninger, på baggrund af de anslåede værdier. Samlet vibration (vektorsum af tre retninger) målt iht. EN 62841:

= Usikkerhed (vibration) Typiske A-vægtede lydniveauer

= Usikkerhed Ved arbejde kan støjniveauet overskride 80 dB(A). Brug høreværn!62841
