РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BF 18 LTX 90 METABO

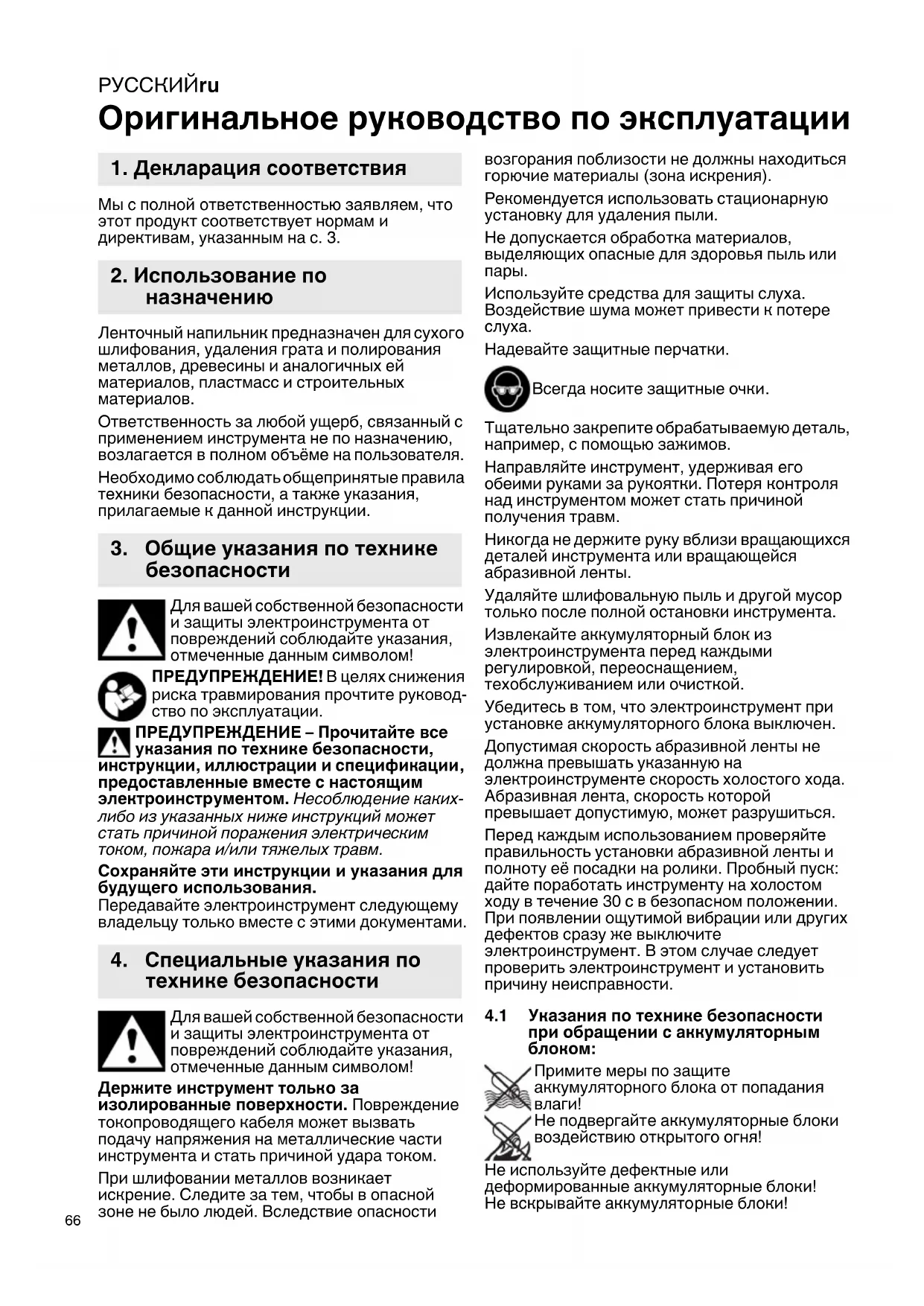

Оригинальное руководство по эксплуатации Мы с полной ответственностью заявляем, что этот продукт соответствует нормам и директивам, указанным на с. 3. Ленточный напильник предназначен для сухого шлифования, удаления грата и полирования металлов, древесины и аналогичных ей материалов, пластмасс и строительных материалов. Ответственность за любой ущерб, связанный с применением инструмента не по назначению, возлагается в полном объёме на пользователя. Необходимо соблюдать общепринятые правила техники безопасности, а также указания, прилагаемые к данной инструкции. Для вашей собственной безопасности и защиты электроинструмента от повреждений соблюдайте указания, отмеченные данным символом! ПРЕДУПРЕЖДЕНИЕ! В целях снижения риска травмирования прочтите руковод- ство по эксплуатации. ПРЕДУПРЕЖДЕНИЕ – Прочитайте все указания по технике безопасности, инструкции, иллюстрации и спецификации

предоставленные вместе с настоящим электроинструментом. Несоблюдение каких- либо из указанных ниже инструкций может стать причиной поражения электрическим током, пожара и/или тяжелых травм. Сохраняйте эти инструкции и указания для будущего использования. Передавайте электроинструмент следующему владельцу только вместе с этими документами. Для вашей собственной безопасности и защиты электроинструмента от повреждений соблюдайте указания, отмеченные данным символом! Держите инструмент только за изолированные поверхности. Повреждение токопроводящего кабеля может вызвать подачу напряжения на металлические части инструмента и стать причиной удара током. При шлифовании металлов возникает искрение. Следите за тем, чтобы в опасной зоне не было людей. Вследствие опасности возгорания поблизости не должны находиться горючие материалы (зона искрения). Рекомендуется использовать стационарную установку для удаления пыли. Не допускается обработка материалов, выделяющих опасные для здоровья пыль или

Используйте средства для защиты слуха. Воздействие шума может привести к потере

Надевайте защитные перчатки. Всегда носите защитные очки. Тщательно закрепите обрабатываемую деталь, например, с помощью зажимов. Направляйте инструмент, удерживая

обеими руками за рукоятки. Потеря контроля над инструментом может стать причиной получения травм. Никогда не держите руку вблизи вращающихся деталей инструмента или вращающейся абразивной ленты. Удаляйте шлифовальную пыль и другой мусор только после полной остановки инструмента. Извлекайте аккумуляторный блок из электроинструмента перед каждыми регулировкой, переоснащением, техобслуживанием или очисткой. Убедитесь в том, что электроинструмент при установке аккумуляторного блока выключен. Допустимая скорость абразивной ленты не должна превышать указанную на электроинструменте скорость холостого хода. Абразивная лента, скорость которой превышает допустимую, может разрушиться. Перед каждым использованием проверяйте правильность установки абразивной ленты и полноту её посадки на ролики. Пробный пуск: дайте поработать инструменту на холостом ходу в течение 30 с в безопасном положении. При появлении ощутимой вибрации или других дефектов сразу же выключите электроинструмент. В этом случае следует проверить электроинструмент и установить причину неисправности.

4.1 Указания по технике безопасности

при обращении с аккумуляторным

Примите меры по защите аккумуляторного блока от попадания

Не подвергайте аккумуляторные блоки воздействию открытого огня! Не используйте дефектные или деформированные аккумуляторные блоки! Не вскрывайте аккумуляторные блоки!

1. Декларация соответствия

3. Общие указания по технике

4. Специальные указания по

технике безопасностиРУССКИЙ ru

Не касайтесь контактов аккумуляторных блоков и не замыкайте их накоротко! Из неисправного литий-ионного аккумуляторного блока может вытекать слабокислая горючая жидкость! Если электролит пролился и попал на кожу, немедленно промойте этот участок большим количеством воды. В случае попадания электролита в глаза промойте их чистой водой и срочно обратитесь к врачу!

случае поломки инструмента извлеките из него аккумуляторный блок. Снижение пылевой нагрузки: ПРЕДУПРЕЖДЕНИЕ — пыль, образовавшаяся в результате шлифовки наждачной бумагой, распиливания, шлифовки, сверления и других видов работ, содержит химические вещества, вызывающие рак, врожденные дефекты или другие повреждения репродуктивной системы. Примеры таких химических веществ: - свинец в краске с содержанием свинца, - минеральная пыль со строительного кирпича, цемента и других веществ кирпичной кладки,

- мышьяк и хром из химически обработанной

Степень риска зависит от того, как часто вы выполняете этот вид работ. Чтобы уменьшить воздействие химических веществ: работайте в помещениях с достаточной вентиляцией и утвержденным личным защитным снаряжением, например, респиратор, разработанный специально для фильтрации микроскопических частиц. Это также касается пыли от других материалов, например, некоторых видов дерева (древесная пыль дуба или бука), металла, асбеста. Другие известные заболевания — это, например, аллергические реакции, заболевания дыхательных путей. Не допускайте попадания пыли внутрь организма. Соблюдайте директивы, относящиеся к вашим условиям, и национальные предписания, включая обрабатываемый материал,

варианты применения и место проведения работ (например, положения об охране труда или об утилизации). Обеспечьте удаление образующихся частиц, не допускайте образования отложений в окружающем пространстве. Для специальных работ используйте подходящую оснастку. Это позволит сократить количество частиц, неконтролируемо выбрасываемых в окружающую среду. Используйте подходящее устройство удаления

Для уменьшения пылевой нагрузки

- не направляйте выбрасываемые из инструмента частицы и отработанный воздух на себя, находящихся рядом людей или на скопления пыли; - используйте вытяжное устройство и/или воздухоочиститель; - хорошо проветривайте рабочее место и содержите его в чистоте с помощью пылесоса. Подметание или продувка только поднимает пыль в воздух. - Обрабатывайте пылесосом или стирайте защитную одежду. Не продувайте одежду воздухом, не выбивайте и не сметайте с нее

Транспортировка литий-ионных аккумуляторных блоков Транспортировка литий-ионных аккумуляторных блоков подпадает под действие Правил перевозки опасных грузов (UN 3480 и UN 3481). При отправке литий- ионных аккумуляторных блоков уточните действующие предписания. При необходимости проконсультируйтесь со своей транспортной компанией. Сертифицированную упаковку можно приобрести в фирме Metabo. Транспортировка аккумуляторных блоков возможна только в том случае, если корпус не поврежден и из него не вытекает жидкость. Для отправки аккумуляторного блока выньте его из инструмента. Примите меры для исключения короткого замыкания контактов (например, изолируйте клейкой лентой). См. с. 2. 1 Контактная консоль 2 Поворотная ручка для крепления контактной консоли и выравнивания ленты 3 Крышка 4 Стрелки (направление вращения приводного валика

6 Шлифовальная лента 7 Натяжной рычаг для замены абразивной

8 Шлифовальная головка

Зажимной винт для перестановки шлифовальной головки 10 Дополнительная рукоятка 11 Переключатель для включения/выключения

13 Электронный сигнальный индикатор 14 К нопка разблокировки аккумуляторного

15 Кнопка индикации ёмкости 16 Сигнальный индикатор ёмкости 17 Аккумуляторный блок 18 Пылевой фильтр

6.1 Установка дополнительной рукоятки

Работайте только с установленной дополнительной рукояткой (10)! Прочно привинтите дополнительную рукоятку с левой или с правой стороны инструмента. Дополнительную рукоятку устанавливайте на

6. Ввод в эксплуатациюРУССКИЙru

стороне, противоположной абразивной ленте (6).

6.2 Разверните шлифовальную головку

(8) в рабочее положение Ослабьте ключом-шестигранником зажимной винт (9) и разверните шлифовальную головку (8) в соответствии с потребностью и условиями работы. Шлифовальная головка должна находиться в допустимом рабочем диапазоне, как указано на рисунке (см. рисунок A, с.2). Прочно затяните зажимной винт (9). Перед началом работы всегда

прочность затяжки зажимного винта (9)чтобы не допустить разворота шлифовальной головки (8). В противном случае абразивная лента (6) может задеть пользователя. Потеря контроля над инструментом может стать причиной получения

См. рисунок c на с. 2. При работе в условиях сильной запылённости всегда устанавливайте пылевой фильтр (18). При установленном пылевом фильтре (18) инструмент нагревается

Электронный блок защищает инструмент от перегрева (см. главу 9.).

См. рисунок на с. 2. Установите пылевой фильтр (18), как показано на рисунке.

Слегка потяните пылевой фильтр (18) за верхний край, а затем снимите его движением

6.4 Поворотный аккумуляторный блок

См. рисунок c на с. 2. Задняя часть инструмента может устанавливаться в 3 положениях с

поворота 270°, благодаря чему обеспечивается подгонка формы инструмента к условиям работы. При работе инструмент должен быть зафиксирован в одном из положений.

6.5 Аккумуляторный блок

Перед использованием зарядите аккумуляторный блок (17). При снижении мощности зарядите аккумуляторный блок. Указания по зарядке аккумуляторного блока см. в руководстве по эксплуатации зарядного устройства Metabo. Литий-ионные аккумуляторные блоки «Li- Power» имеют сигнальный индикатор ёмкости (16): - Нажмите на кнопку (15), и светодиоды покажут степень заряда. - Один мигающий светодиод указывает на то, что аккумуляторный блок почти разряжен и требует зарядки.

6.6 Снятие и установка аккумуляторного

Нажмите на кнопку разблокировки аккумуляторного блока (14) и выньте аккумуляторный блок (17) вперёд

Вставьте аккумуляторный блок (17) до щелчка.

7.1 Включение/выключение, включение

на длительное время Инструмент необходимо всегда держать обеими руками. Инструмент сначала необходимо включить, и лишь затем его следует подводить к обрабатываемой детали. Следите за тем, чтобы инструмент не втягивал излишне пыль и опилки. При включении и выключении держите его подальше от скопившейся пыли. Не кладите инструмент до полной остановки двигателя. Не допускайте непреднамеренного пуска: всегда выключайте инструмент при извлечении аккумуляторного блока. В непрерывном режиме электроинструмент продолжает работать, даже если он вырвется из руки. Поэтому всегда крепко держите инструмент за рукоятки, займите устойчивое положение и сконцентрируйте всё внимание на выполняемой работе.

переключатель (11) вперёд. Для непрерывной работы нажмите переключатель вниз до фиксации. Выключение: нажмите на задний конец переключателя (11), а затем отпустите.

7.2 Замена абразивной ленты

См. рисунок B на с. 2. - Отпустите рукой винт (5) и снимите крышку (3). - Потяните назад натяжной рычаг (7) и снимите абразивную ленту (6). - Новую абразивную ленту установите на ролики таким образом, чтобы направление её вращения (стрелки на внутренней стороне ленты) совпало со стрелками (4) на крышке. Абразивную ленту следует устанавливать сначала на приводной валик, затем на ролик контактной консоли (1). - Установите обратно крышку (3) и затяните рукой винт (5).

- Проверьте ход ленты и при необходимости отрегулируйте (см. главу 7.3).

7.3 Выравнивание ленты

Винтом (2) отрегулируйте на выключенном из розетки инструменте со снятым аккумуляторным блоком положение абразивной ленты таким образом, чтобы она перемещалась по центру ролика.

Инструмент сначала необходимо включить, и лишь затем его следует подводить к обрабатываемой детали. Установите абразивную ленту параллельно обрабатываемой поверхности и поставьте инструмент на материал. Шлифмашина постоянно должна находиться в движении, в противном случае возможно образование углублений в материале.

7.5 Замена контактной консоли

См. рисунок C на с. 2. - Снимите абразивную ленту (см. главу 7.2). - Выверните винт (2) и снимите контактную консоль (1). - Установите другую контактную консоль как показано на рисунке ( следите, чтобы носик на конце консоли был направлен в сторону натяжного рычага, см. рисунок C). - Затяните винт (2). - Установите абразивную ленту (см. главу 7.2). - Отрегулируйте ход ленты (см. главу 7.3). Очистка двигателя: регулярно (достаточно часто) и тщательно продувайте инструмент сжатым воздухом через задние вентиляционные щели. При этом держите инструмент надёжно. Электронный индикатор (13) загорается, и частота вращения под нагрузкой уменьшается. Слишком высокая температура! Дайте поработать инструменту на холостом ходу, пока электронный индикатор не погаснет. Электронный сигнальный индикатор (13) мигает, и инструмент не работает. Сработала защита от повторного пуска. Если аккумуляторный блок вставляется при включённом инструменте, инструмент не запускается. Выключите и снова включите инструмент. Не прижимайте инструмент слишком сильно к шлифуемой поверхности. Это ухудшает скорость шлифовки. Для оптимального использования: шлифовать следует той стороной ленты, которая движется к инструменту. Следует использовать только оригинальные аккумуляторные блоки и принадлежности Metabo или CAS (Cordless Alliance System). Используйте только те принадлежности, которые отвечают требованиям и параметрам, перечисленным в данном руководстве по эксплуатации. Аккумуляторные блоки различной ёмкости

• 18 V Li-Power 4,0 Ah p. 6
• .25591 18 V Li-Power 5,2 Ah p. 6
• .25592 18 V LiHD 5,5 Ah p. 6
• .25342 18 V LiHD 8,0 Ah .25369 Зарядные устройства: AS 55 ASC 145 etc. Полный ассортимент принадлежностей смотрите на сайте www.metabo.com или в главном каталоге. К ремонту электроинструмента допускаются только квалифицированные специалисты- p. 6

Для ремонта электроинструмента производства Metabo обращайтесь в ближайшее представительство Metabo. Адрес см. на сайте www.metabo.com. Списки запасных частей можно скачать на сайте www.metabo.com. Выполняйте национальные правила утили- зации и переработки отслужившего электроин

струмента, упаковки и принадлежностей. Не утилизируйте аккумуляторные блоки вместе с бытовыми отходами! Сдавайте неисправные или отслужившие аккумуляторные блоки дилеру фирмы Metabo! Не выбрасывайте аккумуляторные блоки в

8. Очистка, техническое

9. Устранение неисправностей

10. Советы и рекомендации

13. Защита окружающей средыРУССКИЙru

Только для стран ЕС: не выбрасывайте электроинструмент вместе с бытовыми отходами! Согласно директиве 2012/19/ EU об утилизации старых электроприборов и электронного оборудования и соответствующим национальным нормам бывшие в употреблении электроприборы и электроинструменты подлежат раздельной утилизации с целью их последующей экологически безопасной переработки. Прежде чем произвести утилизацию аккумуляторного блока, разрядите его в электроинструменте. Примите меры во избежание короткого замыкания контактов (например, изолируйте клейкой лентой). Пояснения к данным, указанным на с. 3. Оставляем за собой право на технические

U=напряжение аккумуляторного блока

=длина абразивной ленты

=скорость ленты на холостом ходу m=масса с самым лёгким аккумуляторным блоком Допустимая температура окружающего воздуха при эксплуатации: от –20 °C до 50 °C (ограниченная работоспособность при температуре ниже 0°C). Допустимая температура окружающего воздуха при хранении: от 0°C до 30 °C. Результаты измерений получены в соответ- ствии со стандартом EN 62841. Постоянный ток На указанные технические характеристики распространяются допуски, предусмотренные действующими стандартами

Значения шума и вибрации Эти значения позволяют оценивать и срав- нивать шум и вибрацию, создаваемые при работе различных электроинструментов. В зависимости от условий эксплуатации, состо- яния электроинструмента или рабочих (сменных) инструментов фактическая нагрузка может быть выше или ниже. При определении примерного уровня шума и вибрации учиты- вайте перерывы в работе и фазы работы с пони- женной (шумовой) нагрузкой. Определите перечень организационных мер по защите пользователя с учетом тех или иных значений шума и вибрации. Суммарное значение вибрации

сумма трёх направлений) рассчитывается в соответствии со стандартом EN 62841:

=значение вибрации (шлифование поверхности)

Уровень шума по методу A

=уровень звукового давления

=уровень звуковой мощности

= коэффициент погрешности Во время работы уровень шума может превы- шать 80 дБ(A). Надевайте защитные наушники! Информация для покупателя: Сертификат соответствия: № ТС RU C-DE.АИ30.В.01486, срок действия с

24.03.2015 по 23.03.2020 г., выдан органом по

сертификации продукции «ИВАНОВО- СЕРТИФИКАТ» ООО «Ивановский Фонд Сертификации»; Адрес(юр. и факт.): 153032, Российская Федерация, Ивановская обл., г. Иваново, ул. Станкостроителей, д. 1; тел. [phone]; факс [phone]; E-mail: [e-mail]; Аттестат аккредитации № РОСС RU.0001.11АИ30 от 20.06.14 г., выдан Федеральной службой по аккредитации Страна изготовления: Германия Производитель: "Metabowerke GmbH", Metaboallee 1, D-72622 Nuertingen, Германия Импортер в России: ООО "Метабо Евразия" Россия, 127273, Москва ул. Березовая аллея, д 5 а, стр 7, офис 106 тел.: [phone] Дата производства зашифрована в 10-значном серийном номере инструмента, указанном на его шильдике. 1 я цифра обозначает год, например «4» обозначает, что изделие произведено в 2014 году. 2 я и 3 я цифры обозначают номер месяца в году производства, например «05» - май Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной проверки (дату изготовления см. На этикетке).
