INSTRUKCJA OBSŁUGI BF 18 LTX 90 METABO

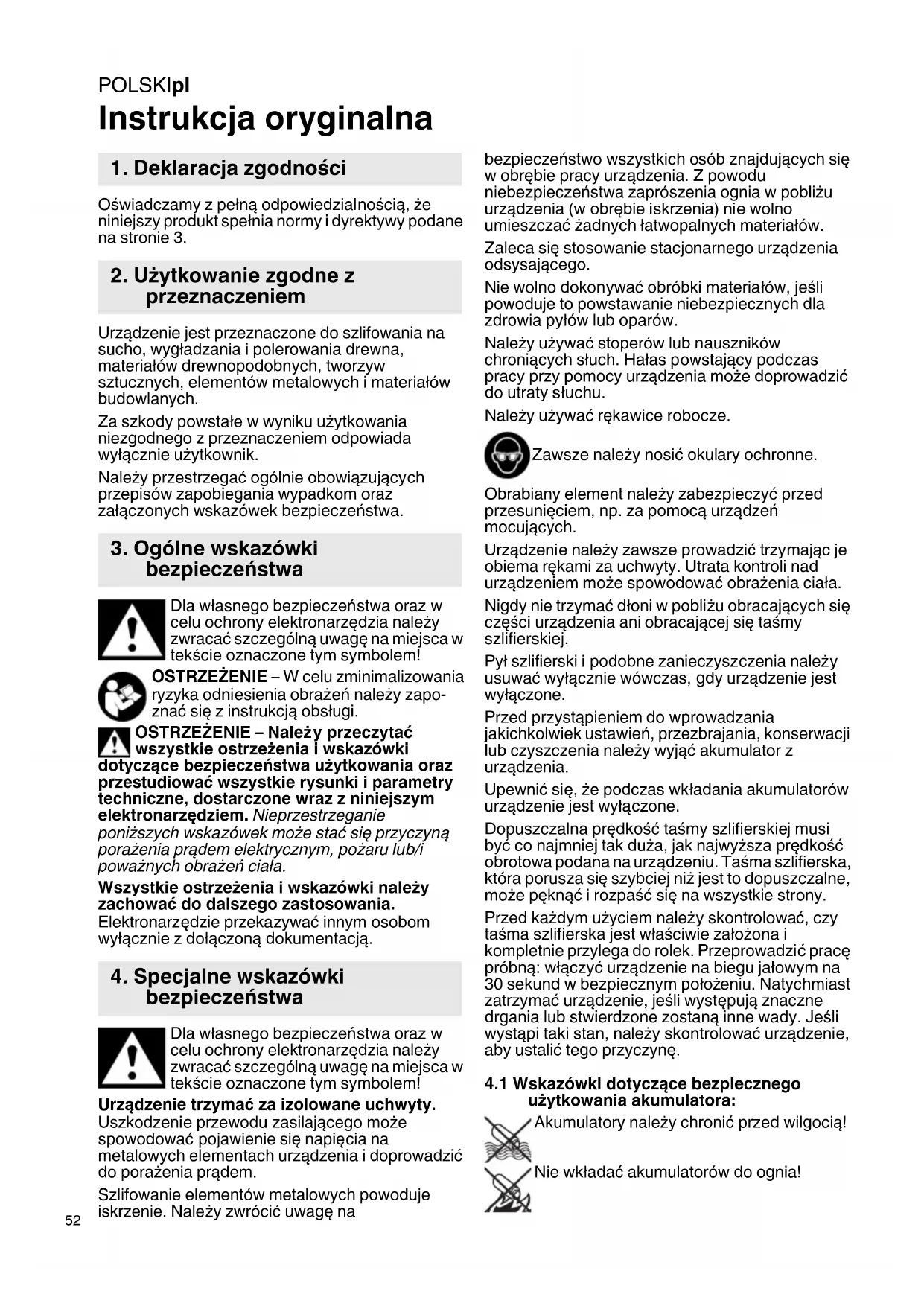

Instrukcja oryginalna Oświadczamy z pełną odpowiedzialnością, że niniejszy produkt spełnia normy i dyrektywy podane na stronie 3. Urządzenie jest przeznaczone do szlifowania na sucho, wygładzania i polerowania drewna, materiałów drewnopodobnych, tworzyw sztucznych, elementów metalowych i materiałów budowlanych. Za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem odpowiada wyłącznie użytkownik. Należy przestrzegać ogólnie obowiązujących przepisów zapobiegania wypadkom oraz załączonych wskazówek bezpieczeństwa. Dla własnego bezpieczeństwa oraz w celu ochrony elektronarzędzia należy zwracać szczególną uwagę na miejsca w tekście oznaczone tym symbolem! OSTRZEŻENIE – W celu zminimalizowania ryzyka odniesienia obrażeń należy zapo- znać się z instrukcją obsługi. OSTRZEŻENIE – Należ y przeczytać wszystkie ostrzeżenia i wskazówki dotyczące bezpieczeństwa użytkowania oraz przestudiować wszystkie rysunki i parametry techniczne, dostarczone wraz z niniejszym elektronarzędziem. Nieprzestrzeganie poniższych wskazówek może stać się przyczyną porażenia prądem elektrycznym, pożaru lub/i poważnych obrażeń ciała. Wszystkie ostrzeżenia i wskazówki należy zachować do dalszego zastosowania. Elektronarzędzie przekazywać innym osobom wyłącznie z dołączoną dokumentacją. Dla własnego bezpieczeństwa oraz w celu ochrony elektronarzędzia należy zwracać szczególną uwagę na miejsca w tekście oznaczone tym symbolem! Urządzenie trzymać za izolowane uchwyty. Uszkodzenie przewodu zasilającego może spowodować pojawienie się napięcia na metalowych elementach urządzenia i doprowadzić do porażenia prądem. Szlifowanie elementów metalowych powoduje iskrzenie. Należy zwrócić uwagę na bezpieczeństwo wszystkich osób znajdujących się w obrębie pracy urządzenia. Z powodu niebezpieczeństwa zaprószenia ognia w pobliżu urządzenia (w obrębie iskrzenia) nie wolno umieszczać żadnych łatwopalnych materiałów. Zaleca się stosowanie stacjonarnego urządzenia odsysającego. Nie wolno dokonywać obróbki materiałów, jeśli powoduje to powstawanie niebezpiecznych dla zdrowia pyłów lub oparów. Należy używać stoperów lub nauszników chroniących słuch. Hałas powstający podczas pracy przy pomocy urządzenia może doprowadzić do utraty s łuchu. Należy używać rękawice robocze. Zawsze należy nosić okulary ochronne. Obrabiany element należy zabezpieczyć przed przesunięciem, np. za pomocą urządzeń mocujących. Urządzenie należy zawsze prowadzić trzymając je obiema rękami za uchwyty. Utrata kontroli nad urządzeniem może spowodować obrażenia ciała. Nigdy nie trzymać dłoni w pobliżu obracających się części urządzenia ani obracającej się taśmy szlifierskiej. Pył szlifierski i podobne zanieczyszczenia należy usuwać wyłącznie wówczas, gdy urządzenie jest wyłączone. Przed przystąpieniem do wprowadzania jakichkolwiek ustawień, przezbrajania, konserwacji lub czyszczenia należy wyjąć akumulator z urządzenia. Upewnić się, że podczas wkładania akumulatorów urządzenie jest wyłączone. Dopuszczalna prędkość taśmy szlifierskiej musi być co najmniej tak duża, jak najwyższa prędkość obrotowa podana na urządzeniu. Taśma szlifierska, która porusza się szybciej niż jest to dopuszczalne, może pęknąć i rozpaść się na wszystkie strony. Przed każdym użyciem należy skontrolować, czy taśma szlifierska jest właściwie założona i kompletnie przylega do rolek. Przeprowadzić pracę próbną: włączyć urządzenie na biegu jałowym na 30 sekund w bezpiecznym położ eniu. Natychmiast zatrzymać urządzenie, jeśli występują znaczne drgania lub stwierdzone zostaną inne wady. Jeśli wystąpi taki stan, należy skontrolować urządzenie, aby ustalić tego przyczynę.

4.1 Wskazówki dotyczące bezpiecznego

użytkowania akumulatora: Akumulatory należy chronić przed wilgocią! Nie wkładać akumulatorów do ognia!

1. Deklaracja zgodności

2. Użytkowanie zgodne z

4. Specjalne wskazówki

bezpieczeństwaPOLSKI pl

Nie używać uszkodzonych lub zdeformowanych akumulatorów! Akumulatorów nie wolno otwierać! Nie wolno zwierać styków akumulatorów! Z uszkodzonych akumulatorów litowo- jonowych może wyciec lekko kwasowa ciecz palna! W przypadku wydostania się cieczy z akumulatora i przedostania się jej na skórę należy bezzwłocznie spłukać to miejsce dużą ilością wody. W przypadku przedostania się cieczy z akumulatora do oczu należy przepłukać je czystą wodą i bezzwłocznie udać się do lekarza! Z uszkodzonego urządzenia trzeba zawsze wyjąć akumulator. Redukcja zapylenia: OSTRZEŻENIE – Niektóre rodzaje pyłów, które powstają podczas szlifowania papierem ściernym, cięcia, szlifowania, wiercenia i innych prac, zawierają substancje chemiczne, o których wiadomo, że wywołują raka, wady wrodzone lub zaburzają zdolność rozrodczą. Takie chemikalia to na przykład: -ołów z jastrychów na bazie ołowiu, -pył mineralny z cegieł, cement i inne wyroby murarskie, oraz - arsen i chrom zawarty w drewnie poddawanym obróbce chemicznej. Ryzyko narażenia jest uzależnione od częstotliwości wykonywania takich prac. Aby zmniejszyć zagrożenie ze strony substancji chemicznych: pracować w obszarze o dobrej wentylacji i stosować atestowane środki ochronne, np. maski przeciwpyłowe zaprojektowane do filtrowania cząstek mikroskopijnej wielkości. Powyższe informacje odnoszą się również do pyłów powstających przy obróbce innych materiałów, np. niektórych rodzajów drewna (drewno dębowe lub bukowe), metali, azbestu. Inne znane schorzenia, to np. reakcje alergiczne i choroby układu oddechowego. Zapobiegać przedostawaniu się cząstek pyłu do organizmu. Przestrzegać wytycznych dotyczących obrabianego materiału, pracowników, rodzaju i miejsca zastosowania oraz przepisów krajowych (np. przepisów BHP, utylizacji). Eliminować szkodliwe cząstki z powietrza w miejscu ich emisji i zapobiegać ich odkładaniu się w otoczeniu. Do prac specjalnych używać odpowiedniego osprzętu. Pozwoli to ograniczyć ilość cząstek przenikających w niekontrolowany sposób do otoczenia. Używać odpowiedniej instalacji do odsysania pyłu. W celu zminimalizowania zagrożenia pyłem: -Nie kierować uwalnianych cząstek i strumienia powietrza wylotowego z maszyny w stronę samego siebie, w kierunku innych osób znajdujących się w pobliżu ani na osiadły pył. -Używać systemów odpylania i/lub oczyszczaczy powietrza. -Zapewnić dobrą wentylację miejsca pracy oraz jego czystość dzięki stosowaniu wyciągu powietrza. Zamiatanie i nadmuch powodują wzbijanie pyłu. -Odzież ochronną odkurzać lub prać. Nie przedmuchiwać, nie trzepać, nie czyścić szczotką. Transport akumulatorów litowo-jonowych: Warunki przesyłania akumulatorów litowo- jonowych regulują przepisy dotyczące towarów niebezpiecznych (UN 3480 i UN 3481). W przypadku wysyłki akumulatorów litowo-jonowych zapoznać się z aktualnie obowiązującymi przepisami. W razie potrzeby zasięgnąć informacji w firmie transportowej. Certyfikowane opakowania są dostępne w Metabo. Akumulatory wolno wysyłać, tylko jeżeli ich obudowa jest nieuszkodzona i z wnętrza nie wydostaje się płyn. Przed wysyłką wyjąć akumulator z urządzenia. Zabezpieczyć styki przed zwarciem (np. zaizolować taśmą klejącą). Patrz strona 2. 1Ramię szlifierki 2Pokrętło do mocowania ramienia szlifierki i do regulacji biegu taśmy 3Pokrywa 4Strzałki (kierunek obrotów wałka napędowego

5 Śruba do mocowania pokrywy 6Taśma szlifierska 7Ramię napinające do wymiany taśmy szlifierskiej 8Głowica szlifierska

Śruba zaciskowa do zmiany ustawienia głowicy szlifierskiej 10 Dodatkowy uchwyt 11 Przełącznik suwakowy do włączania/wyłączania

Uchwyt 13 Elektroniczny wskaźnik sygnału

Przycisk do odblokowywania akumulatora 15 Przycisk wskaźnika pojemności 16 Wskaźnik pojemności i sygnalizator 17 Akumulator 18 Filtr pyłowy

6.1 Zakładanie uchwytu dodatkowego

Pracę należy wykonywać wyłącznie z zamocowanym uchwytem dodatkowym (10)! Uchwyt dodatkowy przykręcić mocno z lewej lub z prawej strony maszyny. Uchwyt dodatkowy należy przykręcać po stronie przeciwnej do taśmy szlifierskiej (6).

6.2 Obracanie głowicy szlifierskiej (8) w

pozycję roboczą Poluzować śrubę zaciskową (9) za pomocą klucza sześciokątnego i obrócić głowicę szlifierską (8) stosownie do potrzeb i warunków roboczych.

Głowica szlifierska musi znajdować się w przedstawionym, dopuszczalnym obszarze roboczym (patrz ilustracja A, strona 2). Mocno dociągnąć śrubę zaciskową (9). Przed rozpoczęciem pracy należy zawsze sprawdzać, czy śruba zaciskowa (9)jest dostatecznie mocno dociągnięta, aby głowica szlifierska (8) nie przesuwała się. W przeciwnym razie taśma szlifierska (6) mogłaby dotknąć użytkownika. Utrata kontroli nad urządzeniem może spowodować obrażenia ciała.

Patrz strona 2, rysunek c. W przypadku silnie zapylonego otoczenia zawsze zakładać filtr pyłowy (18). Urządzenie z założonym filtrem pyłowym (18) szybciej się nagrzewa. Układ elektroniczny chroni urządzenie przed przegrzaniem (patrz rozdział 9.). Zakładanie: Patrz rysunek, strona 2. Założ yć filtr pyłowy (18) w pokazany sposób. Zdejmowanie: Lekko unieść filtr pyłowy (18) za górną krawędź i wyciągnąć do dołu.

6.4 Obrotowy akumulator

Patrz strona 2, rysunek c. Tylną część urządzenia można obracać w 3 stopniach o 270° i dzięki temu dopasować kształt urządzenia do warunków pracy. Używać wyłącznie, gdy akumulator znajduje się w pozycji zablokowanej.

Przed pierwszym użyciem należy naładować akumulator (17). W przypadku spadku mocy należy ponownie naładować akumulator. Informacje dotyczące ładowania akumulatorów można znaleźć w instrukcji obsługi ładowarki Metabo. Akumulatory litowo-jonowe Li-Power wyposażone są we wskaźnik pojemno ści i sygnalizator (16): -Naciśnięcie przycisku (15) powoduje wskazanie stanu naładowania za pomocą diod LED. -Jeśli jedna dioda LED miga, akumulator jest prawie wyczerpany i musi zostać ponownie naładowany.

6.6 Wyjmowanie, wkładanie akumulatora

Wyjmowanie: Nacisnąć przycisk odblokowujący (14) i wyciągnąć akumulator (17) do przodu

Montaż: Wsunąć akumulator (17) do zatrzaśnięcia w blokadzie.

7.1 Włączanie / wyłączanie, włączenie ciągłe

Urządzenie należy prowadzić zawsze obiema rękami. Urządzenie należy przykładać do materiału obrabianego dopiero po jego włączeniu. Należy unikać zasysania dodatkowych pyłów i wiórów przez urządzenie. Urządzenie należy włączać i wyłączać z dala od nagromadzonego pyłu. Po wyłączeniu urządzenie wolno odkładać dopiero po całkowitym zatrzymaniu się silnika. Należy unikać niezamierzonego uruchomienia: przed wyjęciem akumulatora z urządzenia zawsze wyłączać urządzenie. Przy włączeniu w trybie ciągłym urządzenie pracuje w dalej, nawet jeśli zostanie wyrwane z ręki. Dlatego urządzenie należy zawsze trzymać za przewidziane do tego uchwyty, przyjąć bezpieczną postawę i skoncentrować uwagę na wykonywanej pracy. Włączanie/ Włączanie w tryb ciągły : przesunąć przełącznik suwakowy (11) w przód. W celu włączenia urządzenia w tryb ciągły nacisnąć następnie przełącznik w dół, tak aby się zablokował. Wyłączanie: nacisnąć na tylny koniec przełącznika suwakowego (11).

7.2 Wymiana taśmy ściernej

Patrz rysunek B, strona 2. - Poluzować śrubę (5) ręcznie i zdjąć pokrywę (3). -Pociągnąć ramię napinające (7) w tył i zdjąć taśmę szlifierską (6). -Założyć taśmę szlifierską na rolki w taki sposób, aby kierunek jej biegu (strzałki na wewnętrznej stronie taśmy) był y zgodne ze strzałkami na pokrywie (4). Najpierw nałożyć taśmę szlifierską na wałek napędowy, następnie na rolkę na ramieniu szlifierki (1). -Z powrotem założyć pokrywę (3) i dociągnąć śrubę (5) ręcznie. -Skontrolować ruch taśmy i w razie potrzeby ustawić taśmę (patrz rozdział 7.3).

7.3 Ustawianie biegu taśmy

Za pomocą śruby (2) wyregulować taśmę szlifierską - urządzenie jest wyłączone, akumulator wyjęty - w taki sposób, aby ustawiona była centralnie na rolce.

Urządzenie należy przykładać do materiału obrabianego dopiero po jego włączeniu. Przyłożyć urządzenie z taśmą szlifierską ustawioną równolegle do powierzchni obrabianego materiału. Urządzenie należy stale przesuwać, w przeciwnym razie mogą powstać zagłębienia w materiale.

7.5 Wymiana ramienia szlifierki

Patrz rysunek C, strona 2. -Zdjąć taśmę szlifierską (patrz rozdział 7.2). -Wykręcić śrubę (2) i zdjąć ramię szlifierki (1). -Założyć inne ramię szlifierki w przedstawiony sposób (zwrócić uwagę na to, aby nosek na końcu ramienia szlifierki skierowany był w stronę ramienia napinającego, patrz rysunek C). - Zamocowa ć za pomocą śruby (2). -Założyć taśmę szlifierską (patrz rozdział 7.2). -Ustawić bieg taśmy (patrz rozdział 7.3). Czyszczenie silnika: urządzenie należy regularnie, często i dokładnie przedmuchiwać sprężonym powietrzem przez tylne szczeliny wentylacyjne. W tym czasie urządzenie należy trzymać w sposób zapewniający bezpieczeństwo. Elektroniczny wskaźnik sygnałowy (13) świeci się i prędkość obrotowa pod obciążeniem zmniejsza się. Temperatura jest za wysoka! Pozostawić urządzenie do pracy na biegu luzem do momentu, aż elektroniczny wskaźnik sygnałowy zgaśnie. Elektroniczny wskaźnik sygnałowy (13) miga i urządzenie nie pracuje. Zadziała

• zabezpieczenie przed ponownym uruchomieniem. Jeśli podczas wkładania akumulatora urządzenie jest włączone, wówczas się ono nie uruchomi. Wyłączyć urządzenie i ponownie włączyć. Nie należy zbyt mocno dociskać urządzenia do szlifowanej powierzchni. Nie tylko nie zwiększa to wydajności szlifowania, lecz nawet ją zmniejsza. W celu optymalnej obsługi należy szlifować tą stroną, po której taśma szlifierska porusza się w stronę maszyny. Stosować wyłącznie oryginalne akumulatory i osprzęt Metabo lub CAS (Cordless Alliance System). Należy stosować wyłącznie akcesoria, które speł- niają wymagania i parametry wymienione w niniej- szej instrukcji eksploatacji. Akumulatory o różnych pojemnościach: 18 V Li-Power 4,0 Ah p. 6
• .25591 18 V Li-Power 5,2 Ah p. 6
• .25592 18 V LiHD 5,5 Ah p. 6
• .25342 18 V LiHD 8,0 Ah .25369 Ładowarki: AS 55 ASC 145 etc. Pełny zestaw akcesoriów patrz www.metabo.com lub katalog g łówny. Wszelkie naprawy elektronarzędzi mogą być wykonywane wyłącznie przez wykwalifikowanych elektryków! W sprawie naprawy elektronarzędzia należy się zwrócić do przedstawicielstwa Metabo. Adresy są podane na stronie www.metabo.com. Listę części zamiennych można pobrać pod adresem www.metabo.com. Należy przestrzegać krajowych przepisów dotyczą- cych utylizacji zużytych urządzeń, opakowań i akcesoriów zgodnie z ochroną środowiska natural- nego oraz zasadami recyklingu. Akumulatorów nie wolno wyrzucać razem z odpadami domowymi! Uszkodzone lub zużyte akumulatory należy oddawać do punktu sprzedaży produktów Metabo! Nie wrzucać akumulatorów do wody. Dotyczy tylko państw UE: nie wolno wyrzucać elektronarzędzi razem z odpadami komunalnymi! Zgodnie z dyrektywą euro- pejską 2012/19/EU dotyczącą zużytego sprzętu elektrycznego i elektronicznego oraz jej stosowa- niem zgodnym z prawem państwowym, zuż yte elektronarzędzia muszą być zbierane osobno i poddawane odzyskowi surowców wtórnych zgod- nemu z przepisami o ochronie środowiska. Specjalne zalecenia dla urządzeń zasilanych akumulatorowo: Akumulatorów nie wolno wyrzucać wraz z odpa- dami z gospodarstwa domowego! Uszkodzone lub zużyte akumulatory należy oddawać do punktu sprzedaży produktów Metabo! p. 6

8. Czyszczenie, konserwacja

10. Wskazówki i zalecenia

13. Ochrona środowiskaPOLSKIpl

Nie wrzucać akumulatorów do wody. Przed utylizacją należy rozładować akumulator w elektronarzędziu. Zabezpieczyć styki przed zwar- ciem (np. zaizolować taśmą klejącą). Wyjaśnienia do informacji podanych na stronie 3. Zastrzegamy sobie prawo do zmian konstrukcyjnych. U=napięcie akumulatora

=długość taśmy szlifierskiej

=prędkość posuwu taśmy bez obciążenia m=ciężar z najmniejszym akumulatorem Dozwolona temperatura otoczenia podczas pracy: od -20 °C do 50 °C (ograniczona moc przy temperaturach poniżej 0 °C). Dozwolona temperatura otoczenia podczas składowania: od 0°C do 30°C. Wartości pomiarów ustalone w oparciu o EN 62841. Jævnstrøm Wyszczególnione dane techniczne obarczone są błędem tolerancji (odpowiednio do obowiązujących standardów). Wartości emisji Wartości te umożliwiają oszacowanie emisji urządzenia elektrycznego i porównanie różnych urządzeń elektrycznych. W zależności od warunków użytkowania, stanu urządzenia elek- trycznego lub narzędzi mocowanych rzeczywiste obciążenie może być większe lub mniejsze. Wartości te należy uwzględnić dla oszacowania przerw w pracy i faz mniejszego obciążenia. Ustalić na podstawie odpowiednio dopasowanych wartości szacunkowych środki ochronne dla użyt- kownika, np. środki organizacyjne. Całkowita wartość wibracji (suma wektorowa trzech kierunków) ustalona zgodnie z EN 62841:

=wartość emisji drgań (szlifowanie powierzchni)

= nieoznaczoność (wibracja) Typowe poziomy ciśnienia akustycznego A

=poziom ciśnienia akustycznego

=poziom mocy akustycznej

= nieoznaczone Podczas pracy poziom hałasu może przekroczyć wartość 80 dB (A). Nosić ochraniacze słuchu!
