BRUKSANVISNING BF 18 LTX 90 METABO

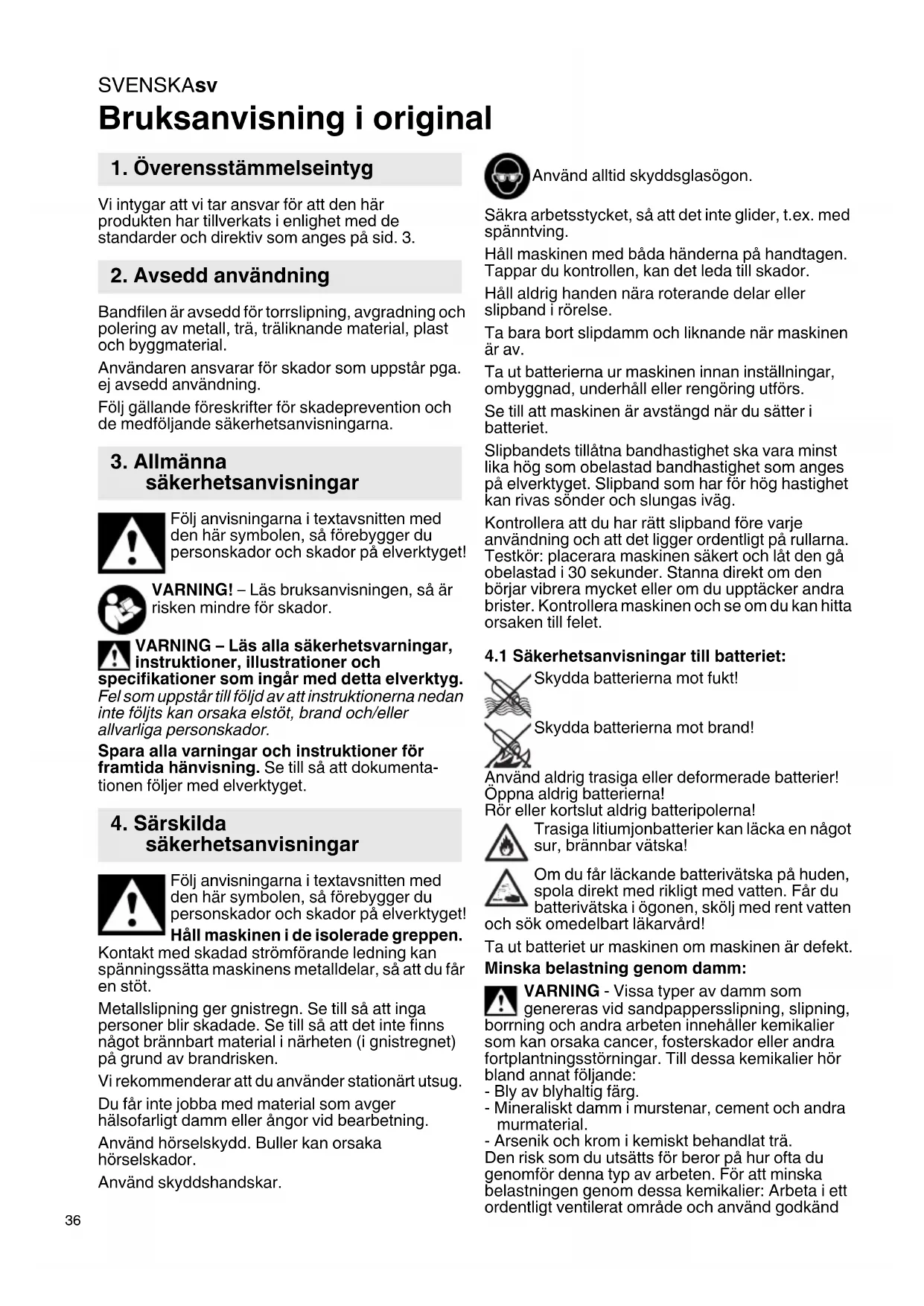

Bruksanvisning i original Vi intygar att vi tar ansvar för att den här produkten har tillverkats i enlighet med de standarder och direktiv som anges på sid. 3. Bandfilen är avsedd för torrslipning, avgradning och polering av metall, trä, träliknande material, plast och byggmaterial. Användaren ansvarar för skador som uppstår pga. ej avsedd användning. Följ gällande föreskrifter för skadeprevention och de medföljande säkerhetsanvisningarna. Följ anvisningarna i textavsnitten med den här symbolen, så förebygger du personskador och skador på elverktyget! VARNING! – Läs bruksanvisningen, så är risken mindre för skador. VARNING – Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som ingår med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Spara alla varningar och instruktioner för framtida hänvisning. Se till så att dokumenta- tionen följer med elverktyget. Följ anvisningarna i textavsnitten med den här symbolen, så förebygger du personskador och skador på elverktyget! Håll maskinen i de isolerade greppen. Kontakt med skadad strömförande ledning kan spänningssätta maskinens metalldelar, så att du får en stöt. Metallslipning ger gnistregn. Se till så att inga personer blir skadade. Se till så att det inte finns något brännbart material i närheten (i gnistregnet) på grund av brandrisken. Vi rekommenderar att du använder stationärt utsug. Du får inte jobba med material som avger hälsofarligt damm eller ångor vid bearbetning. Använd hörselskydd. Buller kan orsaka hörselskador. Använd skyddshandskar. Använd alltid skyddsglasögon. Säkra arbetsstycket, så att det inte glider, t.ex. med spänntving. Håll maskinen med båda händerna på handtagen. Tappar du kontrollen, kan det leda till skador. Håll aldrig handen nära roterande delar eller slipband i rörelse. Ta bara bort slipdamm och liknande när maskinen är av. Ta ut batterierna ur maskinen innan inställningar, ombyggnad, underhåll eller rengöring utförs. Se till att maskinen är avstängd när du sätter i batteriet. Slipbandets tillåtna bandhastighet ska vara minst lika hög som obelastad bandhastighet som anges på elverktyget. Slipband som har för hög hastighet kan rivas sönder och slungas iväg. Kontrollera att du har rätt slipband före varje användning och att det ligger ordentligt på rullarna. Testkör: placerara maskinen säkert och låt den gå obelastad i 30 sekunder. Stanna direkt om den börjar vibrera mycket eller om du upptäcker andra brister. Kontrollera maskinen och se om du kan hitta orsaken till felet.

4.1 Säkerhetsanvisningar till batteriet:

Skydda batterierna mot fukt! Skydda batterierna mot brand! Använd aldrig trasiga eller deformerade batterier! Öppna aldrig batterierna! Rör eller kortslut aldrig batteripolerna! Trasiga litiumjonbatterier kan läcka en något sur, brännbar vätska! Om du får läckande batterivätska på huden, spola direkt med rikligt med vatten. Får du batterivätska i ögonen, skölj med rent vatten och sök omedelbart läkarvård! Ta ut batteriet ur maskinen om maskinen är defekt. Minska belastning genom damm: VARNING - Vissa typer av damm som genereras vid sandpappersslipning, slipning, borrning och andra arbeten innehåller kemikalier som kan orsaka cancer, fosterskador eller andra fortplantningsstörningar. Till dessa kemikalier hör bland annat följande: - Bly av blyhaltig färg. - Mineraliskt damm i murstenar, cement och andra murmaterial. - Arsenik och krom i kemiskt behandlat trä. Den risk som du utsätts för beror på hur ofta du genomför denna typ av arbeten. För att minska belastningen genom dessa kemikalier: Arbeta i ett ordentligt ventilerat område och använd godkänd

1. Överensstämmelseintyg

2. Avsedd användning

säkerhetsanvisningar

skyddsutrustning, t.ex. dammask som utvecklats speciellt för filtrering av mikroskopiska partiklar. Detta gäller även för damm från andra material, t.ex. vissa trätyper (som ek- eller bokdamm), metaller, asbest. Andra sjukdomar är t.ex. allergiska reaktioner och andningsbesvär. Låt inte damm hamna i din kropp. Följ gällande bestämmelser för respektive material, personal, arbete och användningsplats (t.ex. regler för olycksförebyggande, avfallshantering). Samla upp partiklarna på den plats där de uppstår, undvik att de lagras i den omgivande miljön. Till speciella arbetsuppgifter ska man använda lämpliga tillbehör. På så sätt hamnar färre partiklar okontrollerat i omgivningen. Anslut lämpligt dammutsug. Minska dammbelastningen genom att vidta följande åtgärder: - rikta inte partiklarna från maskinen eller maskinens frånluftsflöde mot dig själv, mot personer i närheten eller mot avlagrat damm, - använd en utsugsanordning och/eller en luftrenare, - sörj för god ventilation på arbetsplatsen och dammsug för att hålla rent. Sopning eller luftblåsning kan göra så att damm virvlas upp. - Dammsug eller tvätta skyddskläder. Kläder ska inte blåsas, slås eller borstas rena. Transport av litiumjonbatterier: Frakt av litiumjonbatterier klassas som farligt gods (UN 3480 och UN 3481). Fraktdokumenten för litiumjonbatterier ska uppfylla gällande föreskrifter. Kontakta eventuellt transportföretaget. Det finns certifierat förpackningsmaterial att få hos Metabo. Skicka endast batterier om kåpan är oskadd och det inte sipprar ut någon vätska. Ta ut batteriet ur maskinen för att skicka det. Säkra kontakterna mot kortslutning (isolera t.ex. med tejp). Se sid. 2. 1 Sliptillsats 2 Vred för att fästa sliptillsatsen och justera bandstyrningen 3Hölje 4 Pilar ( drivaxelns rotationsriktning) 5 Fästskruv för höljet 6 Slipband 7 Spännarm för slipbandsbyte 8 Sliphuvud

Klämskruv för sliphuvudsinställning 10 Stödhandtag 11 Skjutreglage PÅ/AV

Knapp för att lossa batteriet 15 Knapp till laddindikeringen 16 Ladd- och signalindikering 17 Batteri 18 Dammfilter

6.1 Sätta på stödhandtaget

Arbeta bara med påsatt stödhandtag (10)! Skruva fast stödhandtaget ordentligt på maskinens vänster- eller högersida. Skruva fast stödhandtaget på motsatt sida av slipbandet (6).

6.2 Vrid sliphuvudet (8) i arbetsläge

Lossa klämskruven (9) med insexnyckel och vrid sliphuvudet (8), om det behövs eller arbetsförhållandena kräver det. Sliphuvudet ska vara inom det visade, tillåtna arbetsintervallet (se bild A, sid. 2). Dra åt klämskruven (9) ordentligt. Kontrollera alltid att klämskruven (9)är åtdragen ordentligt innan du börjar jobba, så att sliphuvudet (8) är vridsäkrat. Annars kan slipbandet (6) komma i kontakt med användaren. Tappar du kontrollen, kan det leda till skador.

Se sid. 2, bild C. Sätt alltid på dammfilter (18) i smutsiga miljöer. Maskinen blir varm fortare när dammfiltret (18) är på. Elektroniken skyddar maskinen mot överhettning (se kapitlet 9.). Fästa: Se bild på sid. 2. Sätt på dammfiltret (18) som bilden visar. Ta av: Lyft lite på ovankanten av dammfiltret (18) och ta av det nedåt.

6.4 Vridbart batteri

Se sid. 2, bild C. Du kan vrida den bakre maskindelen 270° i 3 steg och på så vis anpassa formen på maskinen efter arbetsförhållandena. Jobba bara med maskinen i fastsnäppt läge.

Ladda batteriet före användning. (17) Ladda batteriet när effekten avtar. Anvisningar för laddning av batteripaketet finns i bruksanvisningen till Metabo-laddaren. Litiumjonbatterier har ladd- och signalindikering (16): - (15)Tryck på knappen, så ger lysdioderna laddindikering. - Om en lysdiod blinkar, så är batteriet nästan urladdat och kräver laddning igen.

6.6 Ta av, sätta på batteriet

Ta av: Tryck på knappen som lossar batteriet (14) och dra av batteriet (17) framåt

6. Före första användningSVENSKAsv

7.1 Slå på/av, kontinuerlig användning

Hantera alltid maskinen med två händer! Slå på maskinen först, lägg sedan an den mot arbetsstycket. Försök undvika att maskinen suger upp damm och spån. Håll maskinen borta från avlagrat damm när du slår på och av den. När du slagit av maskinen, lägg inte ifrån dig den förrän motorn stannat. Undvik oavsiktliga starter: slå alltid av maskinen när du tar ur batteriet. Vid kontinuerlig användning fortsätter maskinen att gå om du tappar den. Håll alltid maskinen i handtagen, stå stadigt och koncentrera dig på arbetet. Slå PÅ/ kontinuerlig användning : skjut skjutreglaget (11) framåt. Tippa ned den tills den snäpper fast vid kontinuerlig användning. Slå AV: tryck på bakkanten av skjutreglaget (11) och släpp.

Se bild B, sid. 2. - Lossa skruven (5) för hand och ta av höljet (3). - Dra spännarmen (7) bakåt och ta av slipbandet (6). - Lägg på det nya slipbandet på rullarna så att rotationsriktningen (pil på insidan av slipbandet) överensstämmer med pilarna (4) på höljet. Lägg slipbandet först på drivaxeln, sedan på sliptillsatsrullen (1). - Sätt på höljet (3) igen och dra åt skruven (5) för hand. - Kontrollera bandstyrningen och ställ ev. in (se kapitel 7.3).

7.3 Justera bandstyrningen

Ställ in slipbandet med skruven (2) när maskinen står still och batteriet ur, så att bandet är centrerat på slipbandsrullen.

Slå på maskinen först, lägg sedan an den mot arbetsstycket. Sätt an maskinen mot materialet med slipbandet parallellt med arbetsstyckets yta. Håll hela tiden maskinen i rörelse, annars gräver den sig ned i materialet.

7.5 Byta sliptillsats

• Se bild C, sid. 2. - Ta av slipbandet (se kapitel 7.2). - Skruva ur skruven (2) och ta av sliptillsatsen (1). - Sätt på annan sliptillsats som bilden visar (tänk på att flänsen i änden på sliptillsatsen ska peka mot spännarmen, se bild C). - (2) Dra åt skruven igen. - Sätt på slipbandet (se kapitel 7.2). - Ställ in bandstyrningen (se kapitel 7.3). Motorrengöring: blås då och då rent maskinen ordentligt med tryckluft genom de bakre ventilationsöppningarna. Håll fast maskinen ordentligt! Elektronikindikeringen (13) tänds och arbetsvarvtalet sjunker. Temperaturen är för hög! Låt maskinen gå på tomgång tills indikeringen för elsignal slocknar. Elektronikindikeringen (13) blinkar och maskinen går inte. Återstarspärren har löst ut. Sätter du i batteriet när maskinen är på, så går inte maskinen igång. Slå av och på maskinen igen. Tryck inte maskinen för hårt mot slipytan. Det ger inte bättre slipeffekt, utan snarare tvärtom. Optimal hantering: slipa med den sida där slipbandet rör sig mot maskinen. Använd endast Metabo- eller CAS-batteripaket (Cordless Alliance System) och tillbehör i original. Använd endast tillbehör som uppfyller kraven och specifikationerna i den här bruksanvisningen. Batterier med olika kapacitet: 18 V Li-Power 4,0 Ah p. 6
• .25591 18 V Li-Power 5,2 Ah p. 6
• .25592 18 V LiHD 5,5 Ah p. 6
• .25342 18 V LiHD 8,0 Ah .25369 Laddare: AS 55 ASC 145 etc. p. 6

8. Rengöring, underhåll

Komplett tillbehörssortiment hittar du på www.metabo.com eller i huvudkatalogen. Elverktyg får bara repareras av behörig elektriker! Metabo-elverktyg som behöver repareras skickar du till din Metabo-återförsäljare. Adresser, se www.metabo.com. Du kan hämta reservdelslistor på www.metabo.com. Följ nationella miljöföreskrifter för omhänderta- gande och återvinning av uttjänta maskiner, förpackningar och tillbehör. Batterierna får inte slängas i hushållssoporna! Lämna tillbaka trasiga eller uttjänta batterier till Metabo-återförsäljaren! Släng aldrig batterierna i vatten. Gäller bara EU-länder: släng inte uttjänta elverktyg i hushållssoporna! Enligt EU- direktiv 2012/19/EU62841 om uttjänta el- och elektronikprodukter samt enligt harmoniserad nationell lag ska uttjänta elverktyg källsorteras för miljövänlig återvinning. Ladda ur batteriet i elverktyget före återvinning. Säkra kontakterna mot kortslutning (isolera t.ex. med tejp). Förklaring till uppgifterna på sid. 3. Vi förbehåller oss rätten till ändringar pga. den tekniska utvecklingen. U =batterispänning

=bandhastighet obelastad m =vikt med minsta batteriet Tillåten omgivningstemperatur vid drift: -20 °C till 50 °C (begränsad prestanda i temperaturer under 0 °C). Tillåten omgivningstemperatur vid lagring: 0°C till 30°C 62841Mätvärden uppmätta enligt EN 62841. Likström Angivna tekniska data ligger inom tolerans (enligt respektive gällande standard). Utsläppsvärden Dessa värden medger en bedömning av verk- tygets utsläpp samt jämförelse med andra eldrivna verktyg. Beroende på förhållandena, verktygets skick och hur verktyget används kan de faktiska värdena vara högre eller lägre. Räkna även med pauser och perioder med lägre belastning. Använd de uppskattade värdena för att ta fram skyddsåt- gärder för användaren, t.ex. organisatoriska åtgärder. Totalvärde vibrationer (vektorsumma i tre led) beräknad enligt EN 62841:

= Onoggrannhet Vid arbete kan ljudnivån överskrida 80 dB(A). Använd hörselskydd!
