BRUKSANVISNING BF 18 LTX 90 METABO

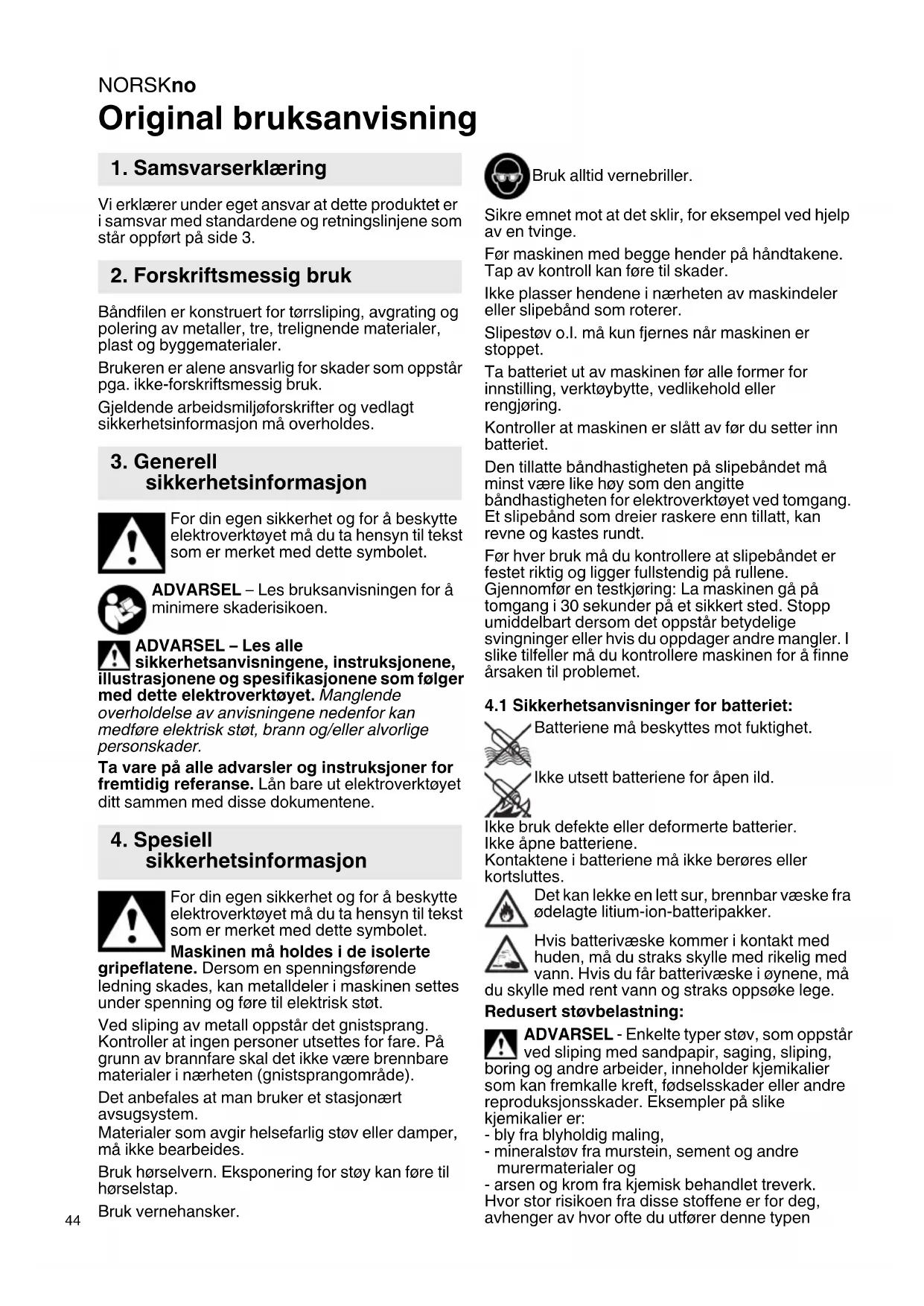

Original bruksanvisning Vi erklærer under eget ansvar at dette produktet er i samsvar med standardene og retningslinjene som står oppført på side 3. Båndfilen er konstruert for tørrsliping, avgrating og polering av metaller, tre, trelignende materialer, plast og byggematerialer. Brukeren er alene ansvarlig for skader som oppstår pga. ikke-forskriftsmessig bruk. Gjeldende arbeidsmiljøforskrifter og vedlagt sikkerhetsinformasjon må overholdes. For din egen sikkerhet og for å beskytte elektroverktøyet må du ta hensyn til tekst som er merket med dette symbolet. ADVARSEL – Les bruksanvisningen for å minimere skaderisikoen. ADVARSEL – Les alle sikkerhetsanvisningene, instruksjonene, illustrasjonene og spesifikasjonene som følger med dette elektroverktøyet. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader. Ta vare på alle advarsler og instruksjoner for fremtidig referanse. Lån bare ut elektroverktøyet ditt sammen med disse dokumentene. For din egen sikkerhet og for å beskytte elektroverktøyet må du ta hensyn til tekst som er merket med dette symbolet. Maskinen må holdes i de isolerte gripeflatene. Dersom en spenningsførende ledning skades, kan metalldeler i maskinen settes under spenning og føre til elektrisk støt. Ved sliping av metall oppstår det gnistsprang. Kontroller at ingen personer utsettes for fare. På grunn av brannfare skal det ikke være brennbare materialer i nærheten (gnistsprangområde). Det anbefales at man bruker et stasjonært avsugsystem. Materialer som avgir helsefarlig støv eller damper, må ikke bearbeides. Bruk hørselvern. Eksponering for støy kan føre til hørselstap. Bruk vernehansker. Bruk alltid vernebriller. Sikre emnet mot at det sklir, for eksempel ved hjelp av en tvinge. Før maskinen med begge hender på håndtakene. Tap av kontroll kan føre til skader. Ikke plasser hendene i nærheten av maskindeler eller slipebånd som roterer. Slipestøv o.l. må kun fjernes når maskinen er stoppet. Ta batteriet ut av maskinen før alle former for innstilling, verktøybytte, vedlikehold eller rengjøring. Kontroller at maskinen er slått av før du setter inn batteriet. Den tillatte båndhastigheten på slipebåndet må minst være like høy som den angitte båndhastigheten for elektroverktøyet ved tomgang. Et slipebånd som dreier raskere enn tillatt, kan revne og kastes rundt. Før hver bruk må du kontrollere at slipebåndet er festet riktig og ligger fullstendig på rullene. Gjennomfør en testkjøring: La maskinen gå på tomgang i 30 sekunder på et sikkert sted. Stopp umiddelbart dersom det oppstår betydelige svingninger eller hvis du oppdager andre mangler. I slike tilfeller må du kontrollere maskinen for å finne årsaken til problemet.

4.1 Sikkerhetsanvisninger for batteriet:

Batteriene må beskyttes mot fuktighet. Ikke utsett batteriene for åpen ild. Ikke bruk defekte eller deformerte batterier. Ikke åpne batteriene. Kontaktene i batteriene må ikke berøres eller kortsluttes. Det kan lekke en lett sur, brennbar væske fra ødelagte litium-ion-batteripakker. Hvis batterivæske kommer i kontakt med huden, må du straks skylle med rikelig med vann. Hvis du får batterivæske i øynene, må du skylle med rent vann og straks oppsøke lege. Redusert støvbelastning: ADVARSEL - Enkelte typer støv, som oppstår ved sliping med sandpapir, saging, sliping, boring og andre arbeider, inneholder kjemikalier som kan fremkalle kreft, fødselsskader eller andre reproduksjonsskader. Eksempler på slike kjemikalier er: - bly fra blyholdig maling, - mineralstøv fra murstein, sement og andre murermaterialer og - arsen og krom fra kjemisk behandlet treverk. Hvor stor risikoen fra disse stoffene er for deg, avhenger av hvor ofte du utfører denne typen

sikkerhetsinformasjon

sikkerhetsinformasjonNORSK no

arbeider. For å redusere belastningen fra slike kjemikalier: arbeid i lokaler med god utlufting og bruk alltid godkjent verneutstyr, som f.eks. åndemasker med spesialfilter for mikroskopiske partikler. Dette gjelder også for støv fra andre typer materialer, som f.eks. enkelte typer treverk (som eik eller bøk), metaller og asbest. Andre kjente sykdommer er f.eks. allergiske reaksjoner. La ikke støv trenge inn i kroppen. Følg de rutinene og nasjonale forskriftene som gjelder for omgang med materialer, personale, bruksområde og -sted. Samle løse partikler der de oppstår; unngå nedfelling i omgivelsene. Bruk egnet tilbehør til spesielle arbeidsoppgaver Da hindrer du at partiklene havner i omgivelsene. Bruk et egnet avsug. Minimer støvbelastningen ved å: - unngå å rette partikkelstrømmen / utblåsingsluften fra maskinen mot deg selv eller andre, eller mot nedfelt støv, - bruke et avsug og/eller en luftrenser, - holde arbeidsplassen ren og godt utluftet. Feiing og blåsing virvler opp støvet. - Beskyttelsesklær skal støvsuges eller vaskes. Ikke blås dem ut, bank eller børst dem. Transport av Lithium-Ion-batterier: Frakt av Lithium-Ion-batterier er underlagt bestemmelser for frakt av farlig gods (UN 3480 og UN 3481). Gjør deg kjent med gjeldende forskrifter ved frakt av Lithium-Ion-batterier. Ta eventuelt kontakt med transportforetaket du bruker. Metabo kan leverer sertifisert emballasje. Send bare med batteriet hvis maskinhuset er uskadet og det ikke lekker væske. Ta batteriet ut av maskinen når den sendes. Sikre kontaktene mot kortslutning (f.eks. med tape). Se side 2. 1Slipeforsats 2 Dreieknapp til feste av slipeforsatsen og til regulering av båndgang 3 Deksel 4 Piler ( drivakselens dreieretning) 5Skrue til feste av dekselet 6 Slipebånd 7 Spennarm til skifte av slipebånd 8Slipehode

Klemskrue til justering av slipehodet 10 Støttehåndtak 11 Skyvebryter for å slå av/på

Håndtak 13 Elektronisk signalindikator 14 K napp for opplåsing av batteripakken 15 Knapp for kapasitetsindikator 16 Kapasitets- og signalindikasjon 17 Batteri 18 Støvfilter

6.1 Montering av støttehåndtak

Arbeid kun med montert støttehåndtak (10)! Skru støttehåndtaket godt fast på venstre eller høyre side av maskinen. Monter støttehåndtaket på den siden som vender mot slipebåndet (6).

6.2 Dreiing av slipehodet (8) til

arbeidsposisjon Løsne klemskruen (9) med sekskantnøkkelen og drei slipehodet (8) etter behov og iht. arbeidet som skal utføres. Slipehodet må befinne seg i det viste, tillatte arbeidsområdet (se fig. A, side 2). Trekk til klemskruen (9) kraftig. Før arbeid må du kontrollere at klemskruen (9) er tilstrekkelig festet slik at slipehodet (8) ikke dreier. Slipebåndet (6) kan ellers berøre brukeren. Tap av kontroll kan føre til skader.

Se bilde C på side 2. I svært skitne omgivelser må alltid støvfilteret (18)brukes. Når støvfilteret (18) er montert, varmes maskinen raskere opp. Elektronikken beskytter maskinen mot overoppheting (se kapittel 9.). Montering: Se bilde på side 2. Monter støvfilteret (18) som vist. Demontering: Løft støvfilteret (18) litt i den øverste kanten, og ta det av ved å trekke det nedover.

6.4 Dreibart batteri

Se bilde C på side 2. Den bakre delen av maskinen kan dreies i tre trinn til 270° slik at formen på maskinen kan tilpasses arbeidsforholdene. Maskinen må bare brukes når den dreide delen er gått i inngrep.

Før bruk må batteriet (17) lades opp. Lad opp batteriet på nytt hvis effekten avtar. Anvisninger om lading av batteriet finner du i bruksanvisningen til Metabo-laderen. Litium-ion-batteripakkene "Li-Power" har en kapasitets- og signalindikasjon: (16) - (15)Trykk på tasten for å lese av ladenivået ved hjelp av LED-lampene. - Hvis en LED-lampe lyser, er batteripakken nesten tom og må lades opp igjen.

6.6 Ta ut og sette inn batteripakken

Ta ut: Trykk på knappen for opplåsing av batteripakken (14) og trekk batteripakken (17) ut på forsiden

Sette inn: Skyv inn batteripakken (17) til den smekker på plass.

7.1 Start og stopp, permanentkobling

Før alltid maskinen med begge hender. Slå på maskinen før du setter den på emnet. Unngå at maskinen suger inn ekstra støv og spon. Hold maskinen unna støvansamlinger når den slås på og av. Etter at maskinen er slått av, må du først legge den fra deg når motoren er stanset. Unngå utilsiktet start: Slå alltid av maskinen når batteriet tast ut. Under vedvarende drift fortsetter maskinen å gå selv om den blir revet ut av hendene dine. Hold derfor alltid maskinen i de to håndtakene. Stå med god balanse og arbeid konsentrert. Start/ permanentkobling : Skyv skyvebryteren (11) forover. Vipp den nedover til den smekker på plass dersom du ønsker kontinuerlig innkobling. Stopp: Trykk på bakerste del av skyvebryteren (11) og slipp opp.

7.2 Skifte av slipebånd

Se figur B på side 2. - Løsne skruen (5) for hånd og ta av dekselet (3). - Trekk spennarmen (7) bakover og ta av slipebåndet (6). - Sett det nye slipebåndet på rullene slik at fremføringsretningen (pilen på innsiden av slipebåndet) stemmer overens med pilene (4) på dekselet. Sett først slipebåndet på drivakselen, deretter på rullene på slipeforsatsen (1). - Sett på plass dekselet (3) igjen og stram skruen (5) for hånd. - Kontroller at slipebåndet går rundt og still ev. inn (se kapittel 7.3).

7.3 Innregulering av båndgang

• Se figur C på side 2. - Ta av slipebåndet (se kapittel 7.2). - Skru ut skruen (2) og ta av slipeforsatsen (1). - Monter den andre slipeforsatsen som angitt (pass på at nesen på enden av slipeforsatsen peker mot spennarmen, se figur C). - (2) Fest armen med en skrue. - Monter slipebåndet (se kapittel 7.2). - Still inn rundgang for slipebåndet (se kapittel 7.3). Rensing av motor: Maskinen må blåses ren med trykkluft regelmessig, hyppig og grundig gjennom de bakre ventilasjonsåpningene. Samtidig må maskinen holdes forsvarlig fast. Elektronikk-signal-displayet (13) lyser og belastningsturtallet avtar. Temperaturen er for høy. La maskinen gå på tomgang inntil elektronikksignalidikatoren slukkes. Elektronikk-signal-displayet (13) blinker og maskinen går ikke. Gjeninnkoblingsvernet har slått inn. Hvis batteriet settes i mens maskinen er slått på, starter ikke maskinen. Slå maskinen av og deretter på igjen. Maskinen må ikke trykkes hardt mot flaten som skal slipes. Slipeytelsen blir ikke bedre om du gjør det, men heller dårligere. Optimal håndtering: Slip på den siden hvor slipebåndet beveger seg mot maskinen. Bruk kun original Metabo- eller CAS- (Cordless Alliance System) batterier og tilbehør. Bruk kun tilbehør som oppfyller kravene og spesifi- kasjonene som er nevnt i denne bruksanvisningen. Batteripakker med ulik kapasitet: 18 V Li-Power 4,0 Ah p. 6
• .25591 18 V Li-Power 5,2 Ah p. 6
• .25592 18 V LiHD 5,5 Ah p. 6
• .25342 18 V LiHD 8,0 Ah .25369 Ladere: AS 55 ASC 145 etc. p. 6

8. Rengjøring, vedlikehold

Måleverdier iht. EN 62841. Likestrøm Angitte tekniske data kan variere i henhold til de til enhver tid gjeldende normer. Emisjonsverdier Disse verdiene gjør det mulig å anslå emisjonen til elektroverktøyet og å sammenlikne ulike elektroverktøy. Avhengig av bruksbetingelser, tilstanden til elektroverktøyet eller innsatsverktøyet, kan den faktiske belastningen være høyere eller lavere. Ta hensyn til arbeidspauser og perioder med mindre belastning i vurderingen. Fastsett sikkerhetstiltak for brukeren på grunn av tilpassede vurderingsverdier, f.eks. organisatoriske tiltak. Totalverdi for vibrasjon (Vektorsum i tre retninger) fastsatt iht. EN 62841:

=svingningsemisjonsverdi (sliping av flater)

=usikkerhet (vibrasjon) Typiske A-veide lydnivåer

= Usikkerhet Under arbeid kan lydnivået overskride 80 dB(A). Bruk hørselsvern!
