MANUALE UTENTE BF 18 LTX 90 METABO

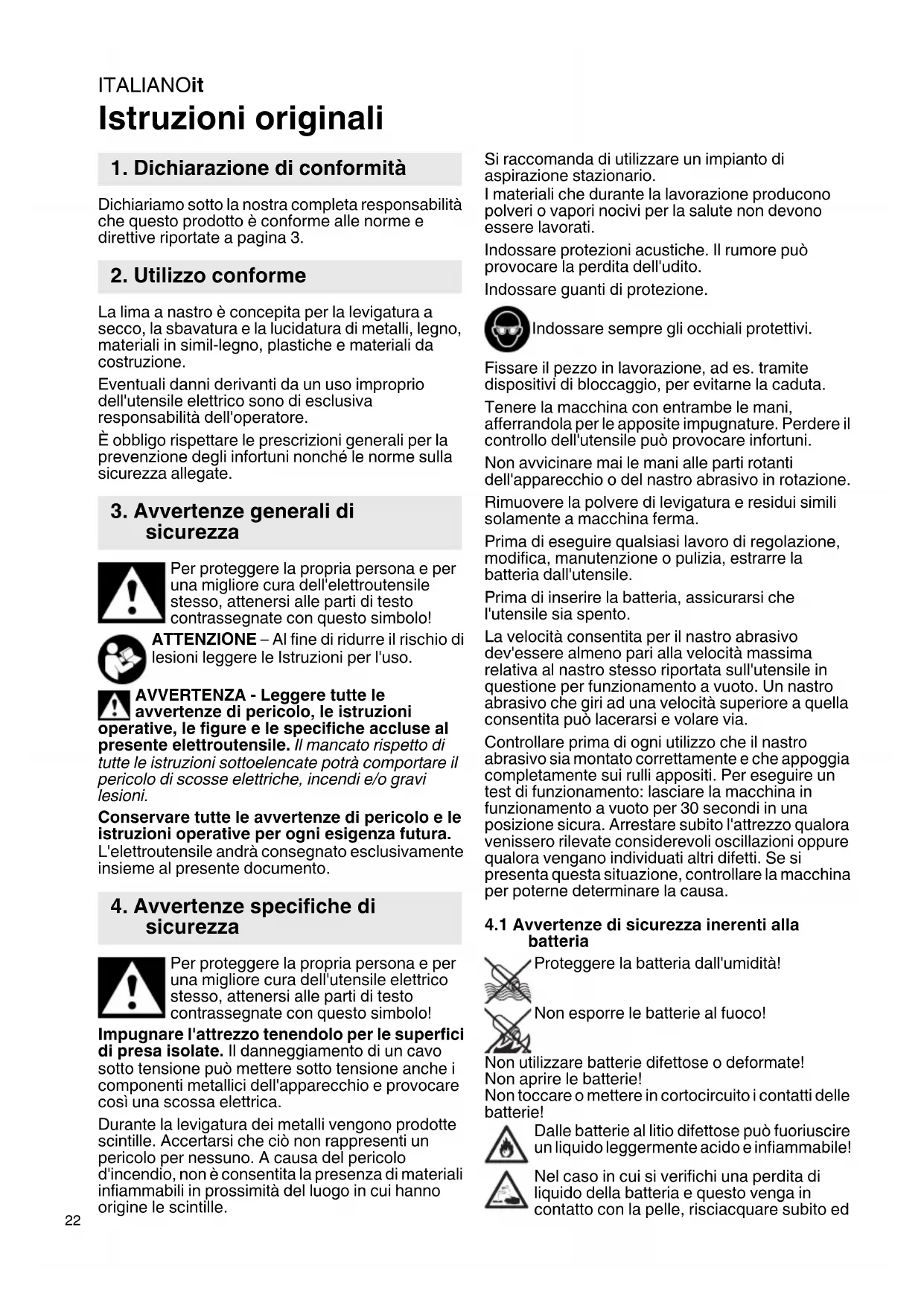

Istruzioni originali Dichiariamo sotto la nostra completa responsabilità che questo prodotto è conforme alle norme e direttive riportate a pagina 3. La lima a nastro è concepita per la levigatura a secco, la sbavatura e la lucidatura di metalli, legno, materiali in simil-legno, plastiche e materiali da costruzione. Eventuali danni derivanti da un uso improprio dell'utensile elettrico sono di esclusiva responsabilità dell'operatore. È obbligo rispettare le prescrizioni generali per la prevenzione degli infortuni nonché le norme sulla sicurezza allegate. Per proteggere la propria persona e per una migliore cura dell'elettroutensile stesso, attenersi alle parti di testo contrassegnate con questo simbolo! ATTENZIONE – Al fine di ridurre il rischio di lesioni leggere le Istruzioni per l'uso. AVVERTENZA - Leggere tutte le avvertenze di pericolo, le istruzioni operative, le figure e le specifiche accluse al presente elettroutensile. Il mancato rispetto di tutte le istruzioni sottoelencate potrà comportare il pericolo di scosse elettriche, incendi e/o gravi lesioni. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. L'elettroutensile andrà consegnato esclusivamente insieme al presente documento. Per proteggere la propria persona e per una migliore cura dell'utensile elettrico stesso, attenersi alle parti di testo contrassegnate con questo simbolo! Impugnare l'attrezzo tenendolo per le superfici di presa isolate. Il danneggiamento di un cavo sotto tensione può mettere sotto tensione anche i componenti metallici dell'apparecchio e provocare così una scossa elettrica. Durante la levigatura dei metalli vengono prodotte scintille. Accertarsi che ciò non rappresenti un pericolo per nessuno. A causa del pericolo d'incendio, non è consentita la presenza di materiali infiammabili in prossimità del luogo in cui hanno origine le scintille. Si raccomanda di utilizzare un impianto di aspirazione stazionario. I materiali che durante la lavorazione producono polveri o vapori nocivi per la salute non devono essere lavorati. Indossare protezioni acustiche. Il rumore può provocare la perdita dell'udito. Indossare guanti di protezione. Indossare sempre gli occhiali protettivi. Fissare il pezzo in lavorazione, ad es. tramite dispositivi di bloccaggio, per evitarne la caduta. Tenere la macchina con entrambe le mani, afferrandola per le apposite impugnature. Perdere il controllo dell'utensile può provocare infortuni. Non avvicinare mai le mani alle parti rotanti dell'apparecchio o del nastro abrasivo in rotazione. Rimuovere la polvere di levigatura e residui simili solamente a macchina ferma. Prima di eseguire qualsiasi lavoro di regolazione, modifica, manutenzione o pulizia, estrarre la batteria dall'utensile. Prima di inserire la batteria, assicurarsi che l'utensile sia spento. La velocità consentita per il nastro abrasivo dev'essere almeno pari alla velocità massima relativa al nastro stesso riportata sull'utensile in questione per funzionamento a vuoto. Un nastro abrasivo che giri ad una velocità superiore a quella consentita può lacerarsi e volare via. Controllare prima di ogni utilizzo che il nastro abrasivo sia montato correttamente e che appoggia completamente sui rulli appositi. Per eseguire un test di funzionamento: lasciare la macchina in funzionamento a vuoto per 30 secondi in una posizione sicura. Arrestare subito l'attrezzo qualora venissero rilevate considerevoli oscillazioni oppure qualora vengano individuati altri difetti. Se si presenta questa situazione, controllare la macchina per poterne determinare la causa.

4.1 Avvertenze di sicurezza inerenti alla

batteria Proteggere la batteria dall'umidità! Non esporre le batterie al fuoco! Non utilizzare batterie difettose o deformate! Non aprire le batterie! Non toccare o mettere in cortocircuito i contatti delle batterie! Dalle batterie al litio difettose può fuoriuscire un liquido leggermente acido e infiammabile! Nel caso in cui si verifichi una perdita di liquido della batteria e questo venga in contatto con la pelle, risciacquare subito ed

1. Dichiarazione di conformità

2. Utilizzo conforme

3. Avvertenze generali di

4. Avvertenze specifiche di

sicurezzaITALIANO it

abbondantemente con acqua. Se il liquido della batteria dovesse entrare in contatto con gli occhi, risciacquare con acqua pulita ed affidarsi immediatamente alle cure di un medico. In caso di guasto al dispositivo, rimuovere il pacco di batterie ricaricabili. Riduzione della formazione di polvere: AVVERTENZA - Alcune polveri che si formano durante la levigatura con carta vetrata, il taglio, la levigatura, la foratura e altri lavori contengono sostanze chimiche note per essere causa di tumori, difetti alla nascita o altre anomalie nella riproduzione. Alcune di queste sostanze chimiche sono per esempio: - piombo in vernici contenenti piombo, - polvere minerale proveniente da mattoni, cemento e altri materiali edili, - arsenico e cromo provenienti da legno trattato chimicamente. Il rischio di questa esposizione varia a seconda della frequenza con cui si effettua questo tipo di lavoro. Per ridurre l'esposizione a queste sostanze chimiche: lavorare in un'area ben ventilata e con dispositivi di protezione approvati, quali ad es. mascherine antipolvere progettate appositamente per filtrare le particelle microscopiche. Ciò vale anche per la polvere proveniente da altri materiali, come ad es. alcuni tipi di legno (come la polvere di quercia o di faggio), metalli, amianto. Altre malattie note sono ad es. le reazioni allergiche e le malattie alle vie respiratorie. Impedire alla polvere di raggiungere il corpo. Osservare le direttive e le disposizioni nazionali inerenti al materiale utilizzato, al personale, al tipo e luogo di impiego (ad es. disposizioni sulla sicurezza del lavoro, smaltimento). Raccogliere le particelle formatesi, evitando che si depositino nell'ambiente circostante. Per lavori speciali, utilizzare accessori adeguati. In questo modo, nell'ambiente si diffonde in maniera incontrollata una minore quantità di particelle. Utilizzare un sistema di aspirazione adatto. Ridurre la formazione di polvere procedendo come segue: - Non indirizzare le particelle in uscita e la corrente dell'aria di scarico del dispositivo su di sé o sulle persone che si trovano nelle vicinanze, né sulla polvere depositata. - Utilizzare un impianto di aspirazione e/o un depuratore d'aria. - Ventilare bene il luogo di lavoro e tenerlo pulito tramite aspirazione. Passando la scopa o soffiando si provoca un movimento vorticoso della polvere. - Aspirare o lavare gli indumenti di protezione. Non soffiare, scuotere o spazzolare. Trasporto del pacco di batterie ricaricabili agli ioni di litio: La spedizione del pacco di batterie ricaricabili agli ioni di litio è soggetta alle norme sulle merci pericolose (UN 3480 e UN 3481). Per la spedizione del pacco di batterie ricaricabili agli ioni di litio, informarsi sulle norme attualmente in vigore. Chiedere eventualmente informazioni alla ditta di trasporti incaricata. L'imballaggio certificato è disponibile presso Metabo. Inviare il pacco di batterie ricaricabili solo se l'alloggiamento è intatto e non presenta perdite. Rimuovere il pacco di batterie ricaricabili dal dispositivo per la spedizione. Proteggere i contatti dai cortocircuiti (ad esempio isolandoli con nastro adesivo). Vedere pagina 2. 1 Elemento ausiliario di levigatura 2 Manopola per il fissaggio dell'elemento ausiliario di levigatura e per la regolazione dello scorrimento nastro 3Copertura 4 Freccia (direzione di rotazione dell' albero motore

5 Vite per il fissaggio della copertura 6Nastro abrasivo 7 Braccio di fissaggio per la sostituzione del nastro abrasivo 8 Testa di levigatura

Vite di fissaggio per la regolazione della testa di levigatura 10 Impugnatura supplementare 11 Scorrevole per accensione/spegnimento

Impugnatura 13 Visualizzazione elettronica del segnale 14 T asto di sbloccaggio della batteria 15 Tasto dell'indicatore di capacità 16 Indicatore di capacità e segnalazione livello di carica 17 Batteria 18 Filtro per la polvere

6.1 Montaggio dell'impugnatura

supplementare Lavorare solamente con l'impugnatura supplementare montata (10)! Avvitare a fondo l'impugnatura supplementare sul lato sinistro o destro della macchina. Montare l'impugnatura supplementare sul lato opposto a quello del nastro abrasivo (6).

6.2 Ruotare la testa di levigatura (8) in

posizione di lavoro Allentare la vite di fissaggio (9) con la chiave a esagono incassato e ruotare la testa di levigatura (8) secondo necessità ed in funzione delle condizioni di lavoro. La testa di levigatura deve trovarsi nella zona di lavoro indicata, consentita (vedere figura A, pagina 2). Serrare a fondo la vite di fissaggio (9). Prima di iniziare a lavorare, controllare sempre che la vite di fissaggio (9)sia sufficientemente stretta, in modo che la testa di levigatura (8) non possa ruotare. Il nastro abrasivo (6) potrebbe in caso contrario venire in contatto con l'operatore.

5. Panoramica generale

6. Messa in funzioneITALIANOit

Perdere il controllo dell'utensile può provocare infortuni.

6.3 Filtro per la polvere

Vedere pagina 2, illustrazione c. In presenza di ambienti molto polverosi applicare sempre il filtro per la polvere (18). Con il filtro per la polvere installato (18) la macchina si surriscalda più rapidamente. L'elettronica protegge la macchina dal surriscaldamento (vedere capitolo 9.). Applicazione: vedere figura a pagina 2. Applicare il filtro per la polvere (18) come rappresentato in figura. Rimuovere: sollevare leggermente il filtro per la polvere (18) dal bordo superiore e rimuoverlo tirando verso il basso.

6.4 Batteria girevole

Vedere pagina 2, illustrazione c. La parte posteriore della macchina può essere ruotata, in 3 stadi, di 270° ed in tal modo la forma della macchina può adattarsi alle diverse condizioni di lavoro. Lavorare solamente quando la parte in questione è innestata.

Prima dell'utilizzo, caricare la batteria (17). Ricaricare la batteria in caso di calo di potenza. Le istruzioni di ricarica della batteria sono contenute nelle istruzioni per l'uso del caricabatteria Metabo. Le batterie al litio “Li-Poter” sono dotate di un indicatore di capacità e di segnalazione del livello di carica (16): - Premendo il tasto (15), lo stato di carica viene indicato dai LED. - Se lampeggia un LED, la batteria è quasi scarica e dovrà essere ricaricata.

6.6 Rimozione e inserimento batteria

Rimozione: Premere il tasto di bloccaggio della batteria (14) ed estrarre in avanti la batteria (17). Inserimento: Spingere la batteria (17) fino a farla scattare in posizione.

7.1 Accensione/spegnimento,

funzionamento continuo Tenere la macchina sempre con entrambe le mani. Mettere dapprima in funzione la macchina e solo dopo piazzare il pezzo da lavorare. Evitare che la macchina aspiri ulteriori polveri e trucioli. Accendendo e spegnendo la macchina, tenerla lontana dalla polvere residua. Dopo lo spegnimento, riporre la macchina soltanto dopo che il motore si è completamente arrestato. Evitare un avviamento indesiderato: spegnere sempre la macchina quando occorre estrarre la batteria dalla macchina stessa. Con il funzionamento continuo, la macchina continua a funzionare anche se viene liberata dalla presa. Pertanto, tenere sempre saldamente la macchina afferrandola per le impugnature previste, assumere una posizione sicura e concentrarsi durante il lavoro. Messa in funzione/ funzionamento continuo

spingere l'interruttore a cursore (11) in avanti. Per accenderlo a regime continuativo, premerlo poi in basso fino all'innesto in posizione. Spegnimento: premere sull'estremità posteriore dell'interruttore a cursore (11) e rilasciare.

7.2 Sostituzione del nastro abrasivo

Vedere figura B, pagina 2. - Allentare la vite (5) manualmente e rimuovere la copertura (3). - Tirare indietro il braccio di fissaggio (7) e rimuovere il nastro abrasivo (6). - Appoggiare il nuovo nastro abrasivo sui rulli in modo che il suo senso di rotazione (freccia sul lato interno del nastro) coincida con la freccia (4) sulla copertura. Appoggiare il nastro abrasivo dapprima sull'albero motore, quindi sul rullo dell'elemento ausiliario di levigatura (1). - Rimontare la copertura (3) ed avvitare a fondo la vite (5) manualmente - Controllare lo scorrimento del nastro e, se necessario, regolarlo (vedere capitolo 7.3).

7.3 Regolazione dello scorrimento nastro

Con la vite (2) regolare il nastro abrasivo (a macchina ferma e dopo avere rimosso la batteria) in modo che scorra al centro del rullo corrispondente.

7.4 Processo di levigatura

Mettere dapprima in funzione la macchina e solo dopo piazzare il pezzo da lavorare. Appoggiare la macchina con il nastro abrasivo sul materiale in modo che sia parallela alla superficie del pezzo in lavorazione. Tenere costantemente la macchina in movimento, poiché altrimenti si potrebbero produrre avvallamenti nel materiale.

7.5 Sostituire l'elemento ausiliario di

• levigatura Vedere figura C, pagina 2. - Rimuovere il nastro abrasivo (vedere capitolo 7.2). - Svitare la vite (2) e rimuovere l'elemento ausiliario di levigatura (1). - Installare, come rappresentato in figura, un altro elemento ausiliario di levigatura (accertandosi che la protuberanza all'estremità dell'elemento stesso sia rivolta in direzione del braccio di fissaggio, vedere figura C). - Fissare con la vite (2). - Introdurre il nastro abrasivo (vedere capitolo 7.2). - Regolare il nastro abrasivo (vedere capitolo 7.3). Pulizia del motore: soffiare aria compressa attraverso le feritoie di ventilazione posteriori ad intervalli regolari, frequentemente e in modo completo Per questa operazione, tenere saldamente la macchina. Il display elettronico (13) si illumina e la velocità sotto carico diminuisce. La temperatura è troppo elevata! Fare funzionare la macchina a vuoto fino allo spegnimento del display elettronico. Il display elettronico (13) lampeggia e la macchina non entra in funzione. La protezione contro il riavviamento della macchina è scattata. Se la batteria viene inserita quando la macchina non è stata disinserita, la macchina stessa non entra in funzione. Spegnere e riaccendere la macchina. Non premere in modo eccessivo la macchina contro la superficie da levigare. In questo modo, infatti, la qualità della levigatura peggiora invece di migliorare. Per una ottimale maneggevolezza: eseguire la levigatura sul lato in cui il nastro abrasivo si muove sulla macchina. Utilizzare soltanto batterie e accessori originali Metabo o CAS (Cordless Alliance System). Utilizzare esclusivamente accessori conformi ai requisiti e ai parametri riportati nelle presenti Istru- zioni per l'uso. Batterie di diverse capacità: 18 V Li-Power 4,0 Ah p. 6
• .25591 18 V Li-Power 5,2 Ah p. 6
• .25592 18 V LiHD 5,5 Ah p. 6
• .25342 18 V LiHD 8,0 Ah .25369 Caricabatterie: AS 55 ASC 145 etc. Il programma completo degli accessori si trova su www.metabo.com oppure nel catalogo principale. Le eventuali riparazioni degli elettroutensili devono essere eseguite esclusivamente da tecnici / elettricisti specializzati! Nel caso di elettroutensili Metabo che necessitino di riparazioni rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi, consultare il sito www.metabo.com. Gli elenchi delle parti di ricambio possono essere scaricati dal sito www.metabo.com. Attenersi alle norme nazionali riguardo allo smalti- mento eco-compatibile e al riciclaggio di utensili fuori servizio, confezioni ed accessori. Le batterie non devono essere smaltite come rifiuti comuni! Restituire le batterie difettose o esaurite al rivenditore Metabo! Non gettare le batterie nell'acqua. Solo per i Paesi UE: non smaltire gli utensili elettrici con i rifiuti domestici! Secondo la Direttiva europea 2012/19/EU sugli utensili elettrici ed elettronici usati e l'applicazione della Direttiva stessa nel diritto nazionale, gli utensili elettrici usati devono essere smaltiti separatamente e sottoposti ad un sistema di riciclaggio eco- compatibile. Prima di effettuare lo smaltimento, scaricare la batteria all'interno dell'utensile elettrico. Proteggere i contatti dai cortocircuiti (ad esempio isolandoli con nastro adesivo). Spiegazioni relative ai dati riportati a pagina 3. Ci riserviamo il diritto di apportare modifiche per il miglioramento tecnologico. U =Tensione della batteria p. 6

=Lunghezza nastro abrasivo

=Velocità del nastro abrasivo durante il funzionamento a vuoto m =Peso con la batteria più piccola Temperatura ambiente consentita durante il funzionamento: da -20 °C a 50 °C (con temperature inferiori a 0 °C le prestazioni sono limitate). Temperatura ambiente consentita durante lo stoccaggio: da 0 °C a 30 °C Valori rilevati secondo EN 62841. corrente continua I dati tecnici riportati sono soggetti a tolleranze (in funzione dei rispettivi standard validi).

8. Pulizia, manutenzione

9. Eliminazione dei guasti

10. Suggerimenti pratici

13. Tutela dell'ambiente

14. Dati tecniciITALIANOit

Valori di emissione Tali valori consentono di stimare le emissioni dell'elettroutensile e di raffrontarle con altri elettrou- tensili. In base alle condizioni d'impiego, allo stato dell'elettroutensile o degli accessori, il carico effet- tivo potrà risultare superiore o inferiore. Ai fini di una corretta stima, considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori stimati e opportunamente adattati, stabilire misure di sicu- rezza per l'utilizzatore, ad es. di carattere organiz- zativo. Valore totale di vibrazione (somma vettoriale delle tre direzioni), rilevato secondo la norma EN 62841:

=Valore delle emissioni vibrazioni (levigatura di superfici)

=Incertezza (vibrazioni) Livello sonoro classe A tipico:

=livello di pressione acustica

=livello di potenza sonora

= grado d'incertezza Durante il lavoro è possibile che venga superato il livello di rumorosità di 80 d(A). Indossare protezioni acustiche!ESPAÑOL es
