GEBRUIKSAANWIJZING PS 24000 SG METABO

Wij verklaren als enige verantwoordodelijke, dat dit product in overeenstemming is met de volgende normen' conform de bepalingen van de richtlijnen

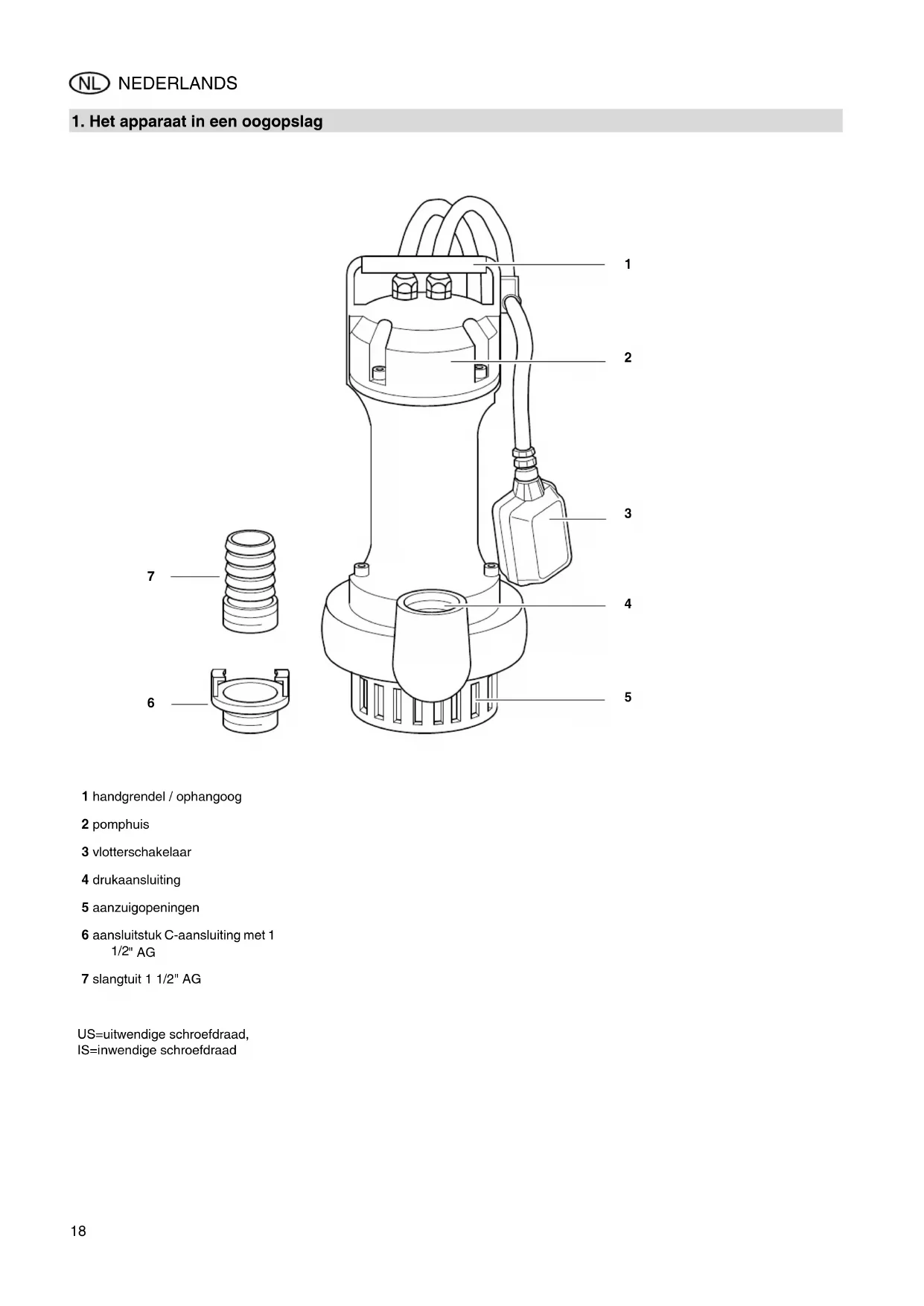

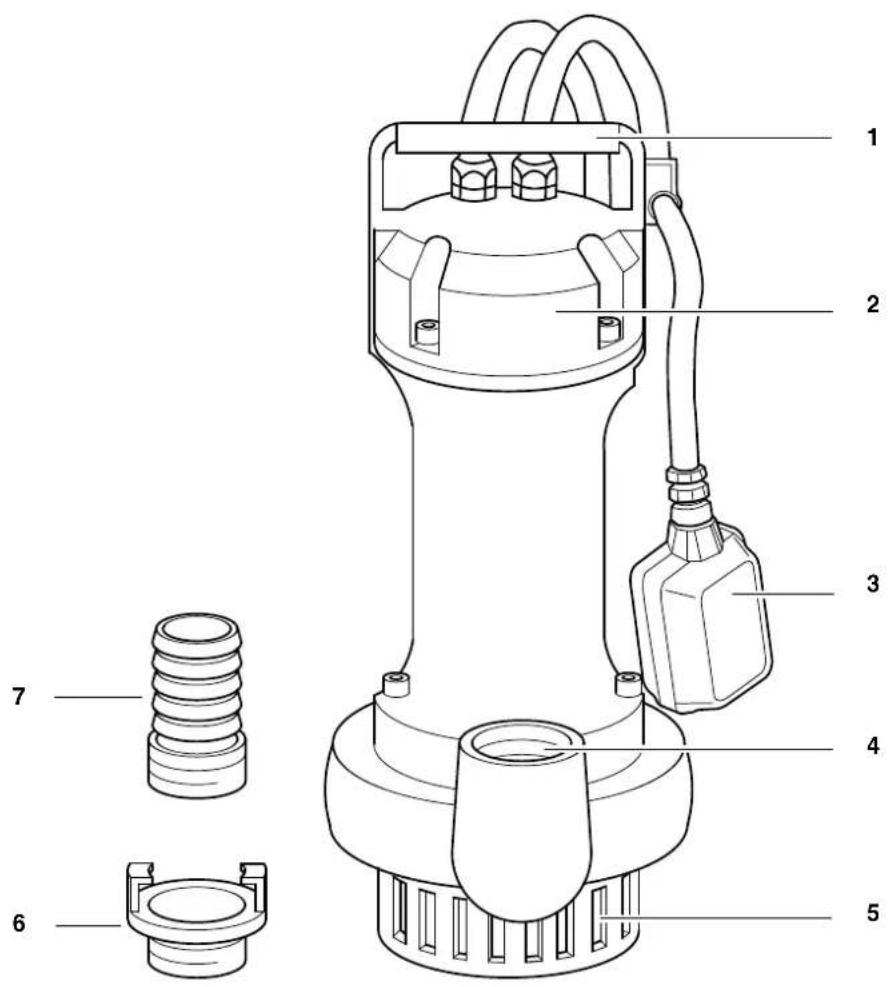

1. Het apparatus in een oogopslag

1 handgrendel / ophangoog
2 pomphuis
3 vlotterschakelaar
4 drukaansluiting
5 aanzuigopeningen
6 aansluitstuk C-aansluiting met 1 1 / 2^ AG
7 slangtuit 1/2" AG

US=uitwendige schroefdraad,
IS=inwendige schroefdraad

Inhoudstafel

1. Het apparaat in een oogopslag 18
2. Lees dit eerst! 19
3. Toepassingsgebied en pompmedia 19
4. Veiligheid 19
   4.1 Voorgeschreveu gebruik van het systeme 19
   4.2 Algemene veiligheidsvoorschriften 19
5. Voor het gebruik 20
   5.1 Drukleiding aansluiten 20
   5.2 Plaatsing 20
6. Bediening 20
   6.1 In- en uitschakelen 20
   6.2 Pompkarakteristiek. 21
7. Service en onderhoud. 21
   7.1 Regelmatig onderhoud 21
   7.2 Apparaat bewaren 21
8. Problemen en storingen 21
   8.1 Foutopsoring.. 21
   9.Herstelling 21
9. Milieubescherming. 21
10. Leverbaar toebehoren.. 21
11. Technische gegevens 22

2. Lees dit eerst!

Deze gebruiksaaanwijzing werden zogemakt dat u snel en veilig met uw toestel kunt werken. Hier eenkleine wegwijzer hoe u deze gebruiksaaanwijzing dient te lezen:

Lees deze gebruiksaanwijzing voor de ingebruinkeming geheel door en waar bij vooral aandacht besteden aan het hoofdstuk ,veiligheidsvoorschriften".
- Deze gebruiksaanwijzing richt zich aan Personen met technische grondkennis in het werken met toestellen zoals het hier beschreven toestel. Wanner u generlei ervaring met zulke toestellen heeft, dient u eerst de hulp van ervaren Personen op te eisen.
- Bewaar alle met toestel geleverde documenten op, opdat u zich bij behoefte=kunt informeren. Bewaar het koopbewijs voor eventuele garantiegevallen op.
- Wanner u het toestel uitleent of verkoopt, geef dan alle meegeleverde documenten mee.
Voor beschadigingen die ontstaan waar dat deze gebruiksaanwijzing Niet werden opgevolgd, overneemt de fabrikant geen aansprakelijkheid.

De informaties in deze gebruiksaanwij-zing zich als volgt gekenmerkt:

Gevaar!
Waarschuwing voor lichamelijk letsel of milieubeschadigingen.

Gevaar voor elektrische schok!
Waarschuwing voor lichamelijke letsels door elektrische schok.

Oppassen! Waarschuwing voor materièle schade.

Opmerking: Aanvullende informaties.

Getallen in afbeeldingen (1, 2, 3, ...)

• kentekenen afzonderlijke delen;
• zijn doorlopend genummerd;

• réderen maar de passendegetallen in de haakjes (1), (2), (3)… in de naburige tekst.

• Handelingen, waar bij op de volgo- orde moet worden gelet, zich genummerd.
  Handelingen met willekeurige volgo- orde zichn met een punt gekenmerkt.

• Lijsten zijn met een streep gekenmerkt.

3. Toepassingsgebied en pompmedia

Dit apparaat dient voor het pompen van water in huis- en tuinomgevingen, bijvoorbeeld:

• voor het leegpompen van tanks, zinkputten of overstroomde ruimten;
• als fonteinpomp;
• als circulatiepomp om rotting te voorkomen;
• voor kunstmatige waterlopen.

Verdere transportmedia zich

• zeewater
• zout water
• afvalwater
  reinigingsmiddelen voor textiel
• loop
• nied-aantastende zoutoplossingen

Oppassen!

De maximaal toegestane temperatuur van de vloeistof bedraagt 35^

Worden vloeistoffen getransporteerd die vaste stoffen onthouden, mogende delen nicht groter zichn dan in de Technische gegevens vermeld.

Het pompen van vloeistoffen die schurende stoffen bevatten (bv zand) verkort de levensduur van het apparat.

4. Veiligheid

4.1 Voorgeschreiben gebruik van het systeme

Het apparaat mag nicht worden gebruikt voor drinkwatervoorzieening of het pompen van levensmiddelen.

Explosieve, ontvlambare, agressieve of schadelijke stoffen en fecaliën mogen nicht worden gesprompt.

Elk ander gebruik is verboden. Door onreglementair gebruik, veranderingen aan het toestel of door gebruik van onderdelen die nicht door de fabrikant gekeurd en vrijgeveen zijn, können nicht te voorziene beschadigingen ontstaan!

4.2 Algemene veiligheidsvoorschriften

Kinderen en personnes die nicht vertrouwd zich met de inhoud van de handleiding月至heng het apparaat Niet gebruiken.

Bij gebruik in zwembaden en tuinvijvers of het verilgheidsbereik waar van要去en de bepalingen van DIN VDE 0100 -702, -738 worden nageleefd.

Ook eventuele plaatselijke voorschriften moeten worden gevolgd.

De volgende restrisico's blijven bij het gebruik van dompelpompen principieel bestaan - ze können ook door veiligheidsvoorzieningen nicht volledig worden vermeden.

Gevaar door omgevingsinvloeden!

• Gebruik het apparaat Niet in ruimten waar explosiegevaar bestaat of in de buurt van ontvlambare vloeistoffen of gassen!

Gevaar door heel water!

Als de uitschakeldruk van de drukschakelaar door slechte drukverhoudingen of door een defecte drukschakelaar nicht worden bereikt, kan het water in het apparaat verhit raken door interne circulatie.

Daardoor konnen beschadigingen en lekken optreden aan het apparaat en de aansluitleidingen, waardoor heet water kan ontsnappen. Verbrandingsgevaar!

Apparaat max. 5 minuten gegen gesloten drukleiding latent werken.
Apparaat van het stroomnet scheiden en latente afkoelen. Correcte working van de installmentatie latente-controlleden vooraleer deze opnieuw in gebruik te nemen.

Gevaardoor elektrische stroom!

• Raak de netstekker nooit aan met natte handen! Trek de stekker nooit aan het snoer uit het stopcontact.

• Het apparaat mag alleen worden aangesloten aan veiligheidscontactdozen die deskundig geinstalleerd, geaard en getest zich. Netspanning en afzekering要去en overeenstemmen met de Technische gegevens.

• De contactdoos要去 afgezekerd zichn met een Fl-schakelaar met een foutstroom van maximaal 30mA
• Het veiligheidscontact-stopcontact of de stekerverbinding met een verlengkabel moeten zich in een overstromingsveilig bereik bevinden.
  Verlengsnoeren要去en voldoende grote aderdoorsnede bezitten (zie,Technische gegevens"). Kabeltrommels要去en volledig afgerold+zijn.
  Netkabel en verlangkabel Niet knikken, kneuzen, rukken of overrijden; gegen scherpe kanten, olie enitte beschemen.
• Het verlengsnoer mag Niet in contact komen met de te pompen vloeistof.

• Netstekker uit het stopcontact trekken:

• voor alle werkzaamheden aan het toestel;

• wonneer zich Personen in het zwembassin of in de tuinvijver bevinden.

Gevaar door gebreken aan het apparaat!

• Als u bij het uitpakken van het apparaat transportschade vaststelt, dan moet u waar onmiddelijk uw leverancier van op de hoogte stellen. Neem het toestel Niet in bedrijf.
• Controller het toestel, vooral netkabel en netsteker voor idere ingebruikneming op eventuele beschadigingen. Levensgevaar door elektrocutie!
• Een beschadigd apparaat mag pas opnieuw worden gezruikt nadat het deskundig ward hersteld.
  Voer nooit zich herstellingen uit aan het apparaat! Bij ondeskundig uitgevoerde herstellingen bestaat het risico dat vloeistof in het elektrische gedeelte van het apparaat dringt.

Opgelet!

Om waterschade te vermijden,

bijv. overstroomde kamers,veroorzaakt door storingen of gebreken van het apparaat:

• Geschikte veiligheidsmaatregelen plannen, bijv.:

• Alarminrichting of

• opvargbekken met bewaking

De fabrikant aanvaardt geen aansprakelijkheid voor eventuele schade die veroorzaakt worden door

foutief gebruik van het apparaat.

overbelasting van het apparaat door permanent gebruik.
- gebruik of bewildaring van het apparaat zonder vorstbescherming.
- het uitvoeren van eigenmachtige veranderingen aan het apparaat. Reparations aan elektrische apparaten moot alleen worden uitgevoerd door een elektromonteur!
- het gebruik van onderdelen die nicht door de fabrikant gecontroleerd en vrijgeveen zijn.
- het gebruik van ongeschikt installmentmaterial (armaturen, aansluitleidingen, enz.).

Geschikt installmentmaterial:

drukbstendig (min. 10 bar)
warmtebestendig (min. 100^ )

5. Voor het gebruik

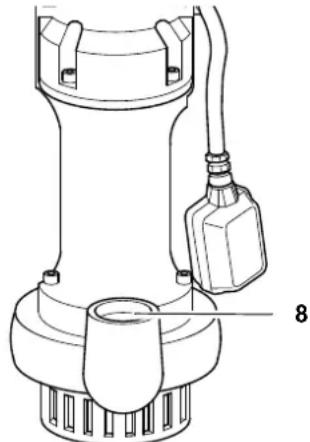

5.1 Drukleiding aansluiten

• Drukleiding via de meegeleverde slangtuit of het aansluitstuk aan de drukaansluiting (8) schroeven.

5.2 Plaatsing

• Ruimtebehoefte ca. 50cm × 50cm (opdat de vlotterschakelaar fouvtvrij werk,要去hij zich vrij hunnen bewegen).
• De in de Technische gegevens vermelde bedrijsdiepte mag nicht worden overschreten, het apparaat mag Niet dieper in het water worden gedompeld.
• Pomp geheel ondergedompeld opstellen.
• Plaats de pomp zo dat de aanzuigopeningen Niet kuren worden geblokkeerd door andere voorwerpen (plaats de pomp eventeel op een voetstuk).
  Zorg ervoor dat de pomp stabiel staat.

Oppassen!

Til de pomp nicht op aan het snoer of de drukslangaar deze Niet voorzien zich om het gewicht van de pomp te dragen.

1. Pomp schuin in de te transporte-rende vloeistof dompelen, opdat zich aan de onderkant geen luchtpolster vomt. Hierdoor zou het aanzuigen worden verhinderd. Zodra de pomp is ingedompeld, kan ze weer worden opgericht.
2. Laat de pomp op de bodem van het vloeistofreservoir zakken. Bevestig een voloende sterk touw aan het ophangoog om de pomp te lately zakken.

De pomp kan ook hangend aan een touw worden gebruikt.

• Voor het inschaken van de dompelpomp de netsteker in het stopcontact steken.
• Voor het uitschakelen van de dompelpomp de netstekeruit het stopcontact nemen.

6. Bediening

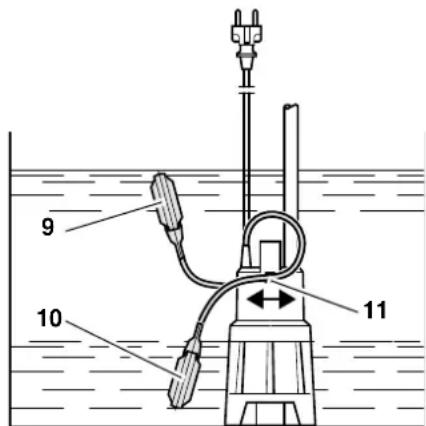

6.1 In- enuitschakelen

Nadat het toestel aan het net is aangesloten, worden de dompelpomp automatisch door de vlotterschakelaar in- en uitgeschakeld:

• de dompelpomp begint te transporte-teren, wonneer de vlotterschakelaar door de vloeistof maar boven is gedrukt (9).
• de dompelpomp schakelt zich af, wanner de vlotterschakelaar maar beneden is (10).

De kabel voor de vlotterschakelaar kan in de kabelhouser (11) worden verschoven. Hierdoor worden de afstandussen in- en uitschakelpunt verstelt:

• vlotterschakelaar aan "korte kabel": in- en uitschakelpunt liggen zich bijeen.
• vlotterschakelaar aan "lange kabel": in- en uitschakelpunt liggen ver uiteen.

Oppassen!

De vlotterschakelaar moet zo

kunnen bewegen dat de pomp nicht kan drooglopen.

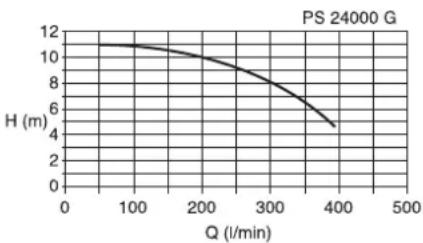

6.2 Pompkarakteristiek

Op de pompkarakteristiek sunt u de verhouding:tussen de pomphoogte en het pompdebiet aflezen.

7. Service en onderhoud

Gevaar!

Alvorens u met werkzaamheden aan het apparaat begint:

• zetu het apparaat UIT,
• trekt u de stekker uit het stopcontact.

Andere dan de hier beschreiben onderhouds- of herstellingswerkzaamheden moot alleen worden uitgevoerd door vaklui.

7.1 Regelmatig onderhoud

Om ervoor te zorgen dat de dompelpomp als tijd probleemloos werk, is regelmatig onderhoud vereist. Dit geldt ook, wonneer de dompelpomp onder moeilijke condities worden ingezet, maar langere tijd Niet ingeschakeld worden (bv bij het bedrijf in afwateringssschachten).

Jaarlijks onderhoud

1. Controleer het pomphuis, de snoeren en de vlotterschakelaar op beschadigingen.
2. Spoel de pomp met schoon water. Hardnekkige verontreinigingen, bijv. algen, verwijdert u met een borstel en reinigingsmiddel.
3. Om de binnenkant te spoelen, dompelt u de pomp in schoon water en schakelt u ze even in.

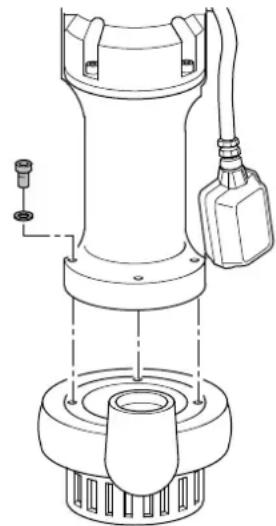

Loopwiel reinigen

1. Onderdeel van de dompelpomp zoals afgebeeld verwijderen.

1. Loopwiel en alle bereikbare bennen kanten van de behuizing reinigen. Eventeel verzels die zich om de loopwielas hebben gewikkeld, verwijderen. Hardnekkige verontreinigingen verwijdert u met een borstel en reinigungsmiddel.
2. Zet de dompelpomp opniew in elkaar.

7.2 Apparaat bewaren

Oppassen!

Vorst vermiet het apparaat en het toebehoren,ondat deze altijd water bevatten!

• Als er kans op vorst bestaat, moet het apparaat samen met het toebehoren worden opgeborgen.

8. Problemen en storingen

Gevaar!

Alvorens u met werkzaamhean het apparaat begint:

• zet u het apparaatuit,
  trekt u de stekker uit het stopcontact.

8.1 Foutopsoring

Pomp loopt nicht:

• Er is geen spanning.

• Controleer het snoer, de stekker, het stopcontact en de betreffende zekerig.

• De netspanning is te laag.

• Gebruik een verlengsnoer met voldoende doorsnede (zie Technische gegevens).

• Motor oververhit, motorveiligheid geactiveerd.

• Verwijder de oorzaak van de oververhitting (vloeistof te warm, pomp geblokkeerd door een vreemd voorwerp)

• Na het afkoelen worden het apparaat automatisch opnieuw ingeschakeld.

• De pomp worden nicht ingeschakeld door de vlotterschakelaar.

• Controller of de watervoorraad voldoende groot is.

• Controller of de vlotterschakelaar voldoende bewegingsvrijheid heeft.

• Pomp geblokkeerd door vreemd voorwerp.
  Pomp reinigen.

Slechte pompwerking:

Pompopvoerhoogte te groot.
- Neem de maximale pompopvoerhoogte in acht (zie Technische gegevens).
- Drukleiding geknikt.

Leg de drukleiding reck.
- Drukleiding lek.
- Dicht de drukleiding af, trek de schroeven van de schroefklemmen aan.

Pomp is zeer luid:

Pomp zuigt lucht aan.

• Controller of de watervoorraad voldoende groot is.
  Corrigeer de instelling van de vlotterschakelaar.
• Houd de pomp schuin verwijl u ze in de vloeistof dompelt.

Pomp loopt permanent:

• De vlotterschakelaar bereikt de onderste positie nicht.
• Controller of de vlopperschake-laar voldoende bewegingsvrijheid heeft.
• Handmatig bedrijf is ingesteld, netsteker uit het stopcontact trekken.

9. Herstelling

Gevaar!

Herstellingen aan elektrische

apparaten mogen alleen worden uitgevoerd door een elektrotechnicus!

Defecte apparaten kunt u aan de servicevestiging van uw land zenden. Het adres vindt u terug bij de lijst met onderdelen.

Geef bijinzending voor herstelling een omschrijving van het vastgestelde defect.

Het verpakkingsmaterial kan volledig worden gerecycleerd.

Uitgediende apparaten en toebehoren bevatten een grote hoeveelheid recyclebare grondstoffen en kunststoffen.

De gebruiksaanwijzing werden op chloorvrij gebleekt papier gedrukt.

11. Leverbaar toebehoren

Voor dit toestel verkrijgt u in de vakhandel de volgende toebehoren.

Opmerking: afbeeldingen

afbeeldingen en bestelnummers vindt u op het einde van de gebruiksaanwijzing.

A Adapter C-aansluiting

1 1/2" binnenschroefdraad, pijnpippel 1 1/2" x 300mm

1. Technische gegevens

Netspanning V 230
Frequentie Hz 50
Nominal vermogen W 1100
Nominale stroomsterkte A 4,7
Zekering min. (traag of L-automaat) A 10
Bedrijfscondensator μF 20
Nominal toerental min	-1 2800
Pompcapaciteit max. l/h 24000
Pompovoorhoogte max. m 11
Pompdruk max.	bar	1,1
Bedrijsdompeldiepte max.	m	10
Restwaterniveau max.	mm	40
Korrelgrootte max.	mm	10
Toevoertemperatuur max.	°C	35
Beveiligingsstype		IP 68
Beveiligingsklasse		I
Isoleerstofklasse		F
Materialen
Pomphuis		Gietijzer
Pompas		Staal
Pomploopwiel		Gietijzer
Netsnoer (HO 7 RN-F)	m	10
(US=uitwendige schroefdraad, IS=inwendige schroefdraad)		1 1/2" IS
Afmetingen (pomphuis)
Hoogte	mm	425,0
Breedte	mm	220,5
Diameter	mm	140,0
Gewicht	kg 16,8
Maximale lenghte voor een verlengsnoer
bij 3 x 1,0 mm2aderdoorsnede	m	30
bij 3 x 1,5 mm2aderdoarsnede	m	50

1. Maskinen i overblick

1 Handgreb / ophaengningsøske
2Pumpehus
3 Svommeafbryder
4 Tiltutining at tryk
5 Indsugninq
6 Adapter C-tilslutnng med 1 1/2" UG
7 Slangestuds 1 1/2" UG
