GEBRUIKSAANWIJZING EAHF70N TECHNICS

Hartelijk dank voor de aankoop van dit product.

Lees deze instructies aandachtig voordat u dit product gebruikt en bewaar deze handleiding voor toekomstig gebruik.

- Over de beschrijvingen in deze gebruiksaanwijzing

• Betreffende pagina's worden aangeduid als „(⇒ 00)”.
• De getoonde illustraties kunnen verschillen van uw apparaat.

Kenmerken

Kernloze motor met directe aandrijving voor hoge torsie en hoge betrouwbaarheid

• De nieuw ontwikkelde kernloze directe aandrijfmotor kan kleine trillingen tijdens rotatie verminderen terwijl een hoge torsie wordt behouden.
• De motorregeltechnologie met hoge precisie schakelt de aandrijfmodus volgens de bedrijfsstatus van de motor. Deze technologie combineert een hoge torsie met stabiliteit.
• De digitale besturingsmethode verbetert de tracking en nauwkeurigheid, waardoor een nauwkeurige en stabiele pitch-besturing mogelijk is.

Zeer nauwkeurige lagers voor zeer gevoelige toonarm

- Het machinaal gesneden, hoge precisie lager gebruikt in de toonarm met cardanische ophanging zorgt voor een betere tracking, waardoor skating minder waarschijnlijk wordt, zelfs tijdens de meest intense prestaties.

Trillingreducerende zeer stevige plaat en hoog dempende isolator

- Dit apparaat is niet alleen ontworpen voor een hoge geluidskwaliteit en een hoge resistentie tegen feedback, maar ook om efficiënt weerstand te bieden tegen externe trillingen in zeer luide omgevingen.

Functies om een breed scala aan prestaties te leveren

• Staat aanpassing van de koppel- en de remsnelheid toe.
• Maakt achteruit spelen mogelijk.
• Hiermee kan de gebruiker kiezen uit twee ledlampkleuren, afhankelijk van zijn/haar voorkeuren of de omgeving.

Inhoudsopgave

Vóór gebruik

Veiligheidsmaatregelen 04

Accessoires 06

Naam van onderdelen 08

Voor gebruik

Frmee beginnen

Ineenzetten van de platenspeler 09

• Het element bevestigen 09
• De elementhouder bevestigen 09
• Vóór de montage van de draaitafel .... 11
• De draaischijf aanbrengen .... 11
• De slipmat aanbrengen .... 11
• Het contragewicht bevestigen .... 11
• De draaischijf verwijderen .... 11

Aansluiten en installeren 12

• Aansluiten op een geïntegreerde versterker of componentsysteem/aansluiten op een mengpaneel 12
• Installeren 13
• De stofkap aanbrengen .... 13

Afstelling 14

• Horizontale balans.... 14
• Naalddruk 14
• Dwarsdrukcompensatie....15
• Hoogte van de toonarm 16
• Armlifthoogte 17

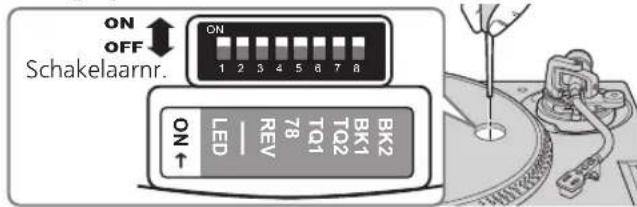

• Bedieningsinstellingen ( Ledkleurinstelling / Instelling voor achteruit afspelen / 78-toereninstelling / Instelling koppel / Reminstelling).... 17

Afspelen

Platen afspelen 18

Snelheidsregeling (fijnafstelling van snelheid) 20

Ermee beginnen

Afspelen

●nderhoud

Onderhoud 21

Gids voor het verhelpen van storingen 22

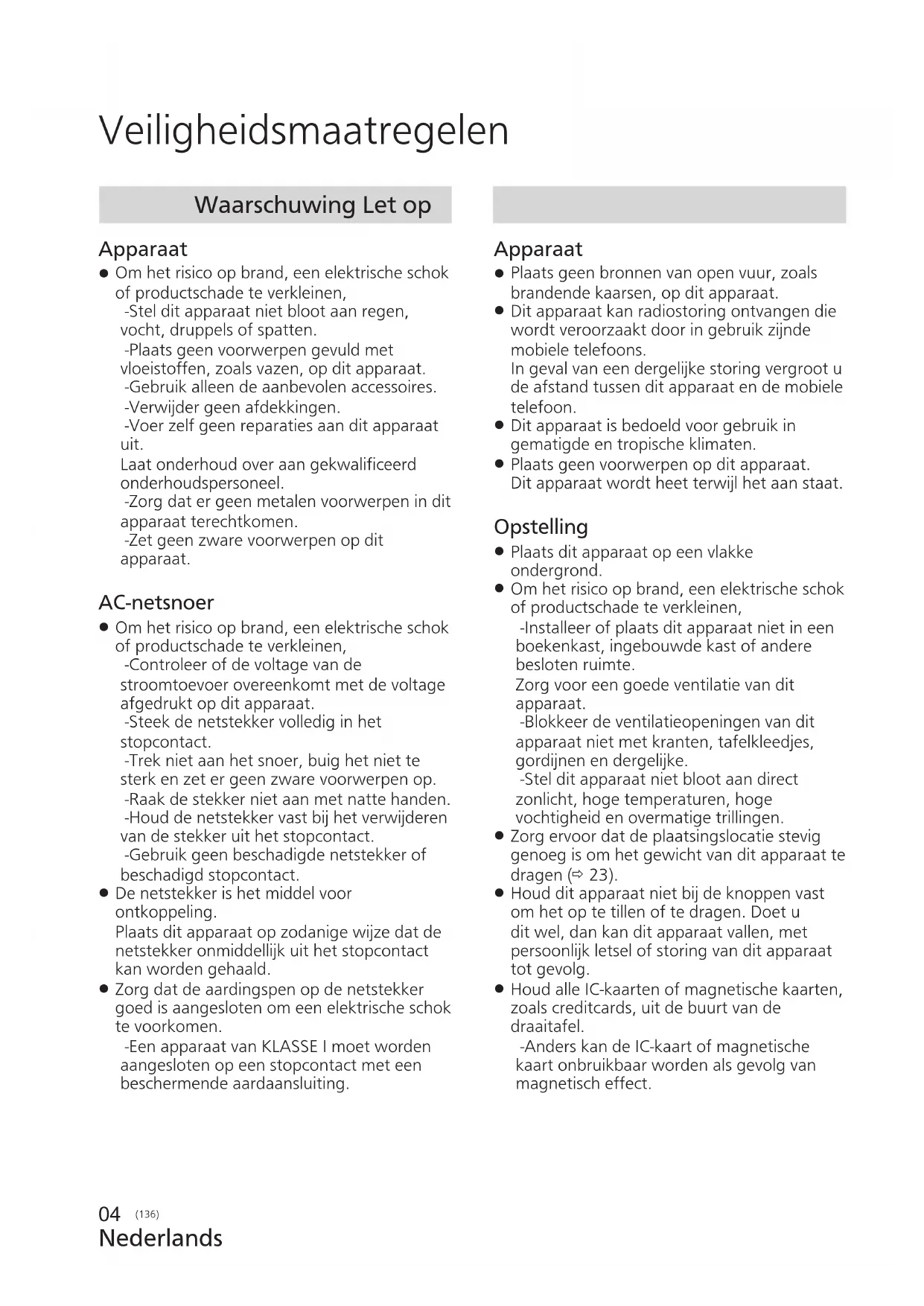

Veiligheidsmaatregelen

Waarschuwing Let op

Apparaat

• Om het risico op brand, een elektrische schok of productschade te verkleinen,
  -Stel dit apparaat niet bloot aan regen, vocht, druppels of spatten.
  -Plaats geen voorwerpen gevuld met vloeistoffen, zoals vazen, op dit apparaat.
  -Gebruik alleen de aanbevolen accessoires.
  -Verwijder geen afdekkingen.
  -Voer zelf geen reparaties aan dit apparaat uit.
  Laat onderhoud over aan gekwalificeerd onderhoudspersoneel.
  -Zorg dat er geen metalen voorwerpen in dit apparaat terechtkomen.
  -Zet geen zware voorwerpen op dit apparaat.

AC-netsnoer

• Om het risico op brand, een elektrische schok of productschade te verkleinen,
  -Controleer of de voltage van de stroomtoevoer overeenkomt met de voltage afgedrukt op dit apparaat.
  -Steek de netstekker volledig in het stopcontact.
  -Trek niet aan het snoer, buig het niet te sterk en zet er geen zware voorwerpen op.
  -Raak de stekker niet aan met natte handen. -Houd de netstekker vast bij het verwijderen van de stekker uit het stopcontact.
  -Gebruik geen beschadigde netstekker of beschadigd stopcontact.

• De netstekker is het middel voor ontkoppeling.
  Plaats dit apparaat op zodanige wijze dat de netstekker onmiddellijk uit het stopcontact kan worden gehaald.

- Zorg dat de aardingspen op de netstekker goed is aangesloten om een elektrische schok te voorkomen.

-Een apparaat van KLASSE I moet worden aangesloten op een stopcontact met een beschermende aardaansluiting.

Apparaat

• Plaats geen bronnen van open vuur, zoals brandende kaarsen, op dit apparaat.
• Dit apparaat kan radiostoring ontvangen die wordt veroorzaakt door in gebruik zijnde mobiele telefoons.
  In geval van een dergelijke storing vergroot u de afstand tussen dit apparaat en de mobiele telefoon.
• Dit apparaat is bedoeld voor gebruik in gematigde en tropische klimaten.
• Plaats geen voorwerpen op dit apparaat. Dit apparaat wordt heet terwijl het aan staat.

Opstelling

• Plaats dit apparaat op een vlakke ondergrond.
• Om het risico op brand, een elektrische schok of productschade te verkleinen, -Installeer of plaats dit apparaat niet in een boekenkast, ingebouwde kast of andere besloten ruimte.
  Zorg voor een goede ventilatie van dit apparaat.
  -Blokkeer de ventilatieopeningen van dit apparaat niet met kranten, tafelkleedjes, gordijnen en dergelijke.
  -Stel dit apparaat niet bloot aan direct zonlicht, hoge temperaturen, hoge vochtigheid en overmatige trillingen.
• Zorg ervoor dat de plaatsingslocatie stevig genoeg is om het gewicht van dit apparaat te dragen (⇒ 23).
• Houd dit apparaat niet bij de knoppen vast om het op te tillen of te dragen. Doet u dit wel, dan kan dit apparaat vallen, met persoonlijk letsel of storing van dit apparaat tot gevolg.
• Houd alle IC-kaarten of magnetische kaarten, zoals creditcards, uit de buurt van de draaitafel.

-Anders kan de IC-kaart of magnetische kaart onbruikbaar worden als gevolg van magnetisch effect.

Het ontdoen van oude apparatuur.

Enkel voor de Europese Unie en landen met recycle systemen.

Dit symbool op de producten, verpakkingen en/of begeleidende documenten betekent dat gebruikte elektrische en elektronische producten niet samen mogen worden weggegooid met de rest van het huishoudelijk afval.

Voor een juiste verwerking, hergebruik en recycling van oude producten, gelieve deze in te leveren bij de desbetreffende inleverpunten in overeenstemming met uw nationale wetgeving.

Door ze op de juiste wijze weg te gooien, helpt u mee met het besparen van kostbare hulpbronnen en voorkomt u potentiële negatieve effecten op de volksgezondheid en het milieu.

Voor meer informatie over inzameling en recycling kunt u contact opnemen met uw plaatselijke gemeente.

Afhankelijk van uw nationale wetgeving kunnen er boetes worden opgelegd bij het onjuist weggooien van dit soort afval.

De productidentificatie is op de onderkant van het toestel genoteerd.

Accessoires

Sommige onderdelen zijn uit elkaar genomen teneinde beschadiging tijdens de verscheping te voorkomen. Controleer de bijgeleverde accessoires.

(Sommige accessoires worden geleverd in een tas.)

Draaischijf (1 st.)(TYL0332)	Slipmat (1 st).Slipmatvel (1 st.)Van elk is er één met het apparaat meegeleverd.Het slipmatvel is een dun transparant vel. Let op dat u deze niet per ongeluk weggooit.	Stofkap (1 st.)(TTFA0454)
		Technics-label (1 st.)[Technics]
EP-plaatadapter (1 st.)(TPH0339)	Contragewicht (1 st.)(TYL0295)	Elementhouder (1 st.)
Schroevenset voor element(1 set)Moeren (2 st.)Schroeven-kort (2 st.)Schroeven-lang (2 st.)Sluitringen (2 st.)(Geleverd in een zak)	PHONO-kabels (1 st.)(K4EY4YY00003)	PHONO-aardingsdraad (1 st.)(K4EY1YY00189)
AC-netsnoer (1 st.)(K2CM3YY00055)	Besturingsvinylabels (2 st.)Als uw besturingsvinyl op de draaischijf ligt, brengt u de label aan door het middengat ervan over de spoel te plaatsen.

• In het geval van reparatie, kunnen ze verschillen in kleur, logo, enzovoorts.
• De modelnummers van de accessoires zijn geldig vanaf juni 2020. Ze kunnen worden gewijzigd zonder voorafgaande kennisgeving.
• Bewaar het verpakkingsmateriaal nadat u de goederen verwijderd heeft. U hebt deze nodig wanneer u het product op lange afstand gebruikt.
• Volg de plaatselijke voorschriften bij het weggooien van het product.
• Gebruik geen ander AC-netsnoer en geen andere PHONO-kabel en PHONO-aardingsdraad dan deze die zijn meegeleverd.
• Bewaar het element, de moeren, schroeven en sluitringen buiten het bereik van kinderen om inslikken te voorkomen.

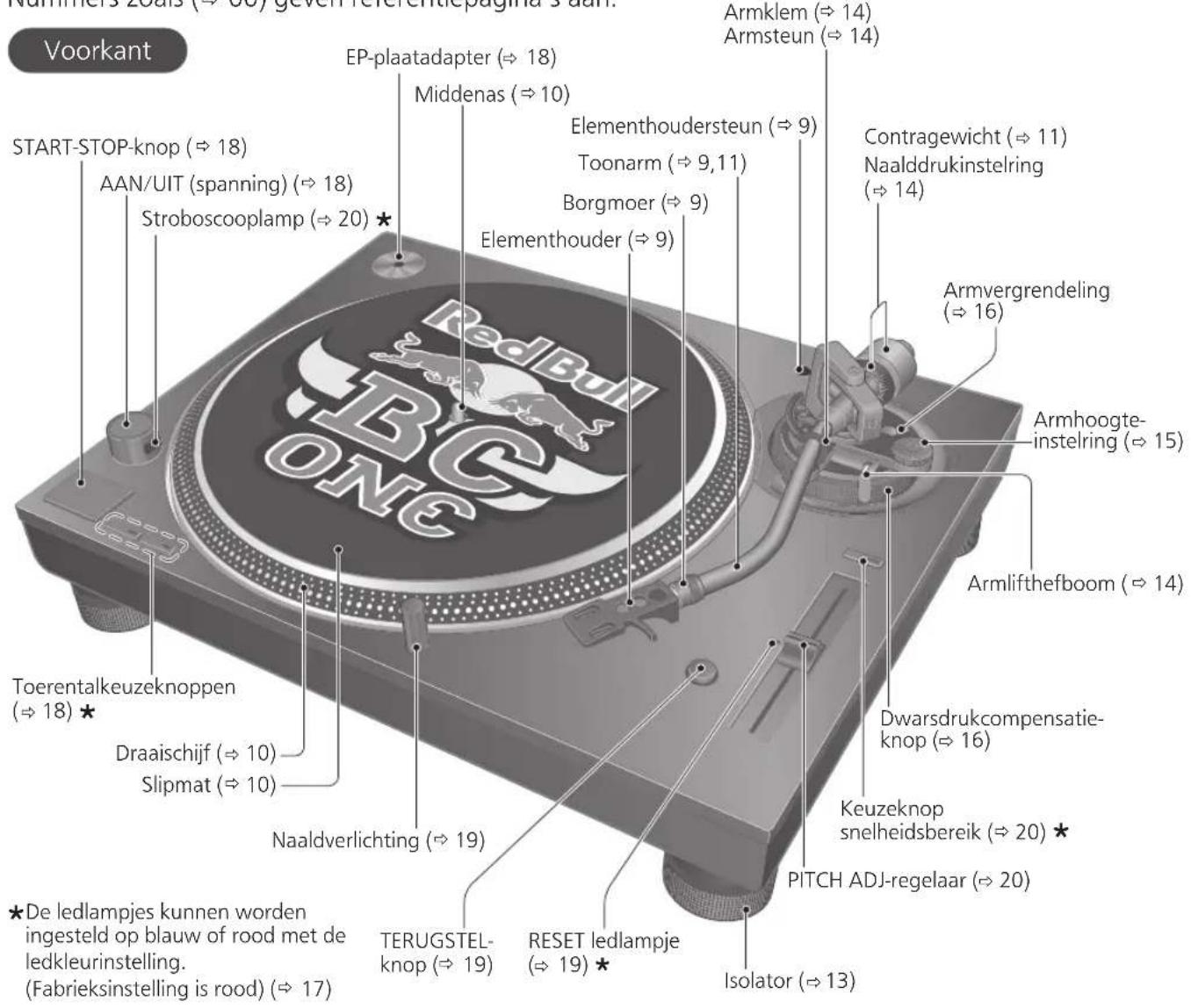

Naam van onderdelen

Nummers zoals (⇒ 00) geven referentiepagina's aan.

Nummers Zoals (→ 60) geven referentiepagina 3 daft. Voorkant START-STOP-knop (→ 18) AAN/UIT (spanning) (→ 18) Stroboscooplamp (→ 20) * EP-plaatadapter (→ 18) Middenas (→ 10) Elementhoudersteun (→ 9) Toonarm (→ 9,11) Borgmoer (→ 9) Elementhouder (→ 9) Armklem (→ 14) Armsteun (→ 14) Contragewicht (→ 11) Naalddrukinstelring (→ 14) Armvergrendeling (→ 16) Armhoogte- instelring (→ 15) Armlifthefboom (→ 14) Dwarsdrukcompensatie- knop (→ 16) Keuzeknop snelheidsbereik (→ 20) * PITCH ADJ-regelaar (→ 20) Isolator (→ 13) TERUGSTEL- knop (→ 19) RESET ledlampje (→ 19) * Laaldverlichting (→ 19) *De ledlampjes kunnen worden ingesteld op blauw of rood met de ledkleurinstelling. (Fabrieksinstelling is rood) (→ 17)

Achterkant

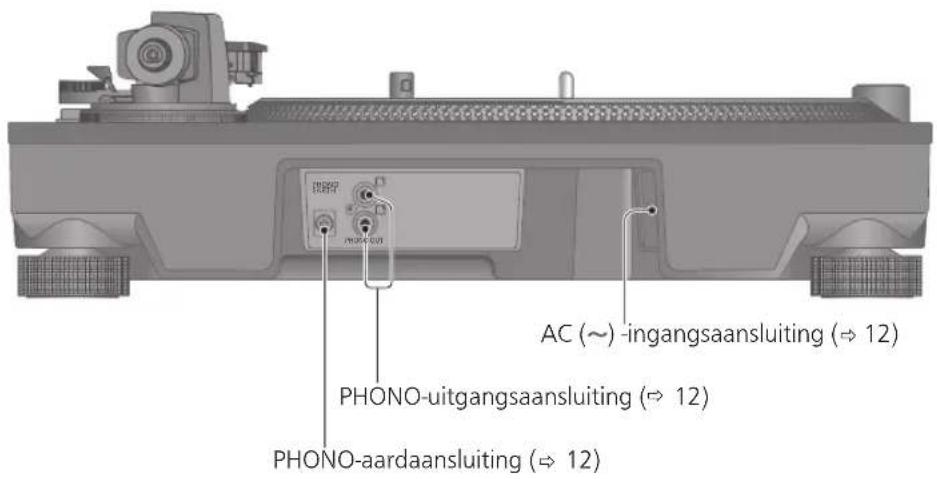

AC (~) -ingangsaansluiting (⇒ 12) PHONO-uitgangsaansluiting (⇒ 12) PHONO-aardaansluiting (⇒ 12)

Ineenzetten van de platenspeler

Het element bevestigen

Aandacht

- Gebruik een element en een naald voor DJ's om te scratchen (inclusief achteruit afspelen).

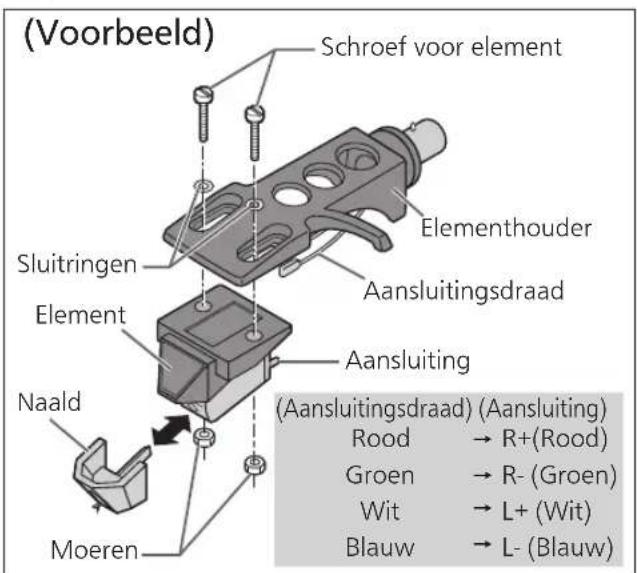

1 Bevestig een element (in de winkel gekocht) voorzichtig.

Volg de instructies bij het element om het op de juiste wijze aan de elementhouder te bevestigen, en draai de schroeven lichtjes vast.

• Gebruik de bevestigingsschroeven als deze zijn meegeleverd met de cartridge.
• Gebruik bij het afspelen van SP-platen een element voor SP-platen.
• Gebruik een los verkrijgbare mini platte schroevendraaier (4 mm).
• Wees voorzichtig dat u de punt van de naald niet raakt.

(Voorbeeld) Schroef voor element Elementhouder Sluitringen Aansluitingsdraad Element Aansluiting Naald Moeren (Aansluitingsdraad) (Aansluiting) Rood → R+(Rood) Groen → R- (Groen) Wit → L+ (Wit) Blauw → L- (Blauw)

2 Stel de overstek in.

- Wees voorzichtig dat u de punt van de naald niet raakt.

① Verplaats het element om de overstek zodanig te verstellen dat de punt van de naald zich 52 mm van bevestigingszijde van de elementhouder bevindt, zoals getoond in de onderstaande afbeelding.

Punt van de naald 52 mm

② Het element moet evenwijdig zijn aan de elementhouder gezien vanaf de boven- en zijkant (de illustratie toont het bovenaanzicht).

③ Draai de schroef voor het element vast.

- Wees voorzichtig dat het element niet van zijn plaats kan wegschuiven.

Schroef v

Opmerking

• De elementhoudersteun (⇒8) kan worden gebruikt voor het opslaan van de elementhouder met het element bevestigd of om de elementhouder tijdelijk te verwijderen om het element of dergelijke te vervangen. Hiermee kunt u voorkomen dat het element en/of de naald defect raakt of dat er problemen ontstaan door het kantelen van de elementhouder.
• Afhankelijk van het element, kan de stofkap door deze te plaatsen (⇒13) wanneer de elementhouder met het element bevestigd in de elementhoudersteun wordt geplaatst het element raken en deze breken. Zorg dat de elementhouder niet in de elementhoudersteun wordt geplaatst wanneer de stofkap wordt geplaatst.

De elementhouder bevestigen

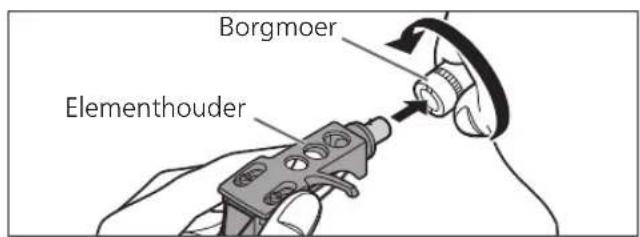

4 Breng de elementhouder met het element aan in de toonarm. Houd de elementhouder horizontaal en draai de borgmoer vast.

- Wees voorzichtig dat u de punt van de naald niet raakt.

Borgmoer Elementhouder

Ineenzetten van de platenspeler (vervolg)

Sommige onderdelen zijn uit elkaar genomen teneinde beschadiging tijdens de verscheping te voorkomen. Monteer de platenspeler in de hieronder beschreven volgorde.

Aandacht

• Voor installatie dient u de naaldbescherming te plaatsen om de punt van de naald te beschermen, de toonarm terug te zetten in de armsteun en deze vast te zetten met de armklem.
• Sluit het AC-netsnoer niet aan voordat de montage is voltooid.
• Bij de montage van de draaitafel, voorkom dat vreemd materiaal tussen het hoofdtoestel en de draaitafel komt.
• Raak het bord niet aan en kras het niet.

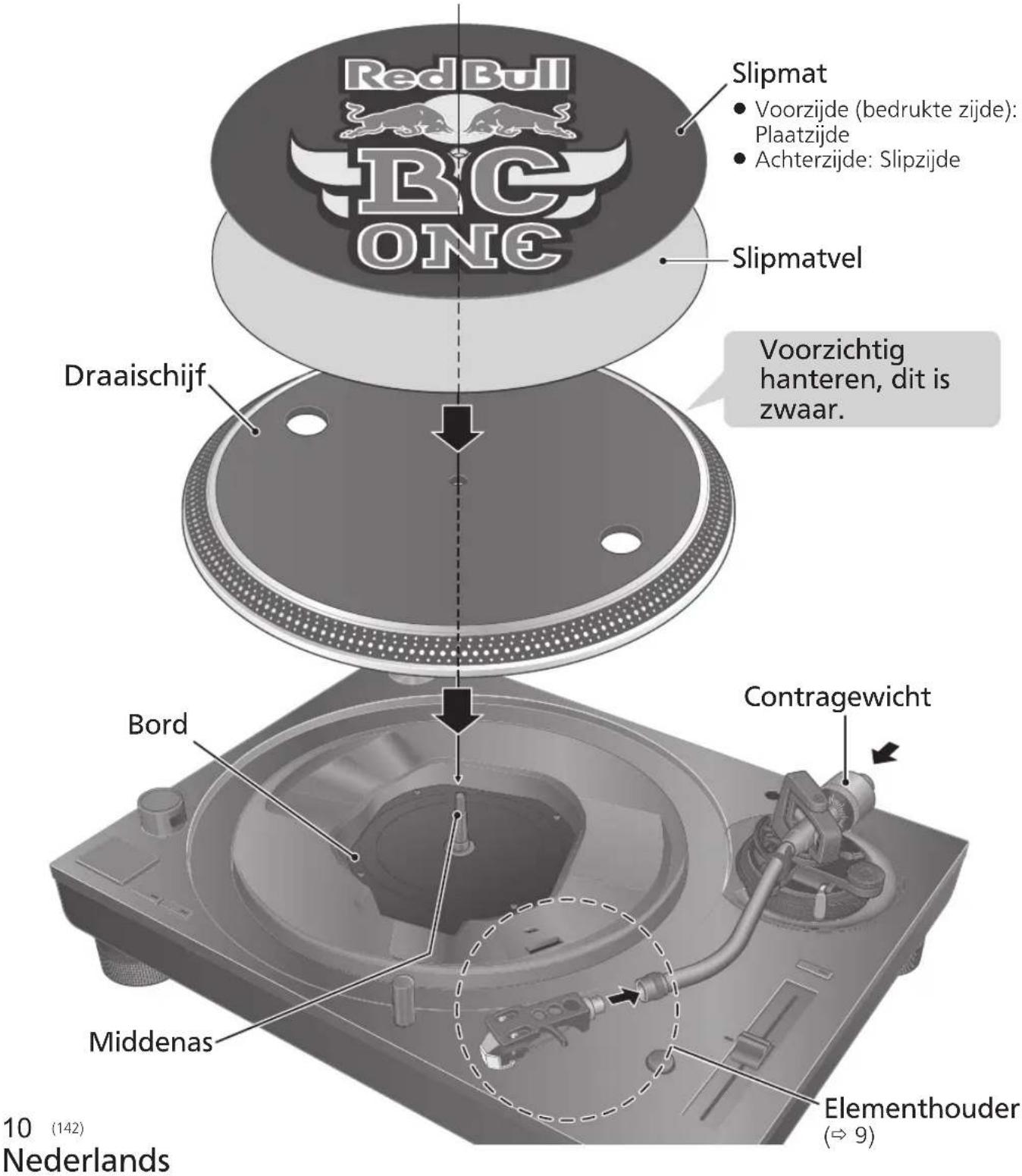

Red Bull 8C ONE Slipmat • Voorzijde (bedrukte zijde): Plaatzijde • Achterzijde: Slipzijde Slipmatvel Draaischijf Voorzichtig hanteren, dit is zwaar. Bord Middenas Contragewicht 10 (142) Nederlands Elementhouder (⇒ 9)

Vóór de montage van de draaitafel

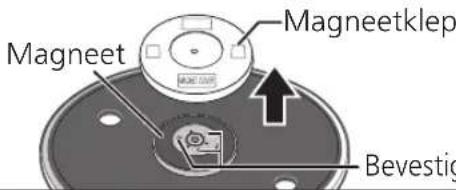

1 Verwijder de magneetklep van de draaitafel.

- Er is een magneet en de klep zit aan de achterkant van de draaitafel. Verwijder de magneetklep voordat u aan het hoofdtoestel vastmaakt.

Achterkant van de draaitafel

Magneet Magneetklep Bevestig

Aandacht

• Houd alle magnetisch-gevoelige objecten, zoals magneetkaarten en horloges, weg van de magneet.
• Voorkom dat de draaischijf het hoofdtoestel raakt of valt. Voorkom dat stof of ijzerpoeder zicht hecht aan de magneet aan de achterkant.
• Raak de bevestigingsschroeven (drie locaties) van de draaischijf niet aan. De functie kan niet worden gegarandeerd als ze in de verkeerde positie staan.

De draaischijf aanbrengen

2 Zet de draaischijf voorzichtig op de middelste spil.

Aandacht

• Wees voorzichtig bij het hanteren van de draaischijf, aangezien deze zwaar is.
• Zorg ervoor dat uw vingers niet vast komen te zitten.
• Verwijder vingerafdrukken of vuil met een zachte doek.

De slipmat aanbrengen

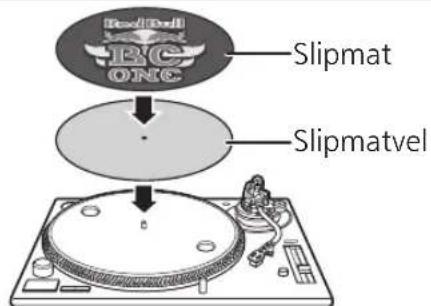

3 Plaats de slipmat en het slipmatvel op de draaischijf.

• Een plaat op de draaischijf kan met de hand worden gestopt en kan achteruit gedraaid worden.
• Als u een slipmatvel op de draaischijf legt, verandert het gevoel van slip-cueing.

Slipmat Slipmatvel

Aandacht

- Gebruik een element en een naald voor DJ's om te scratchen (inclusief achteruit afspelen).

Het contragewicht bevestigen

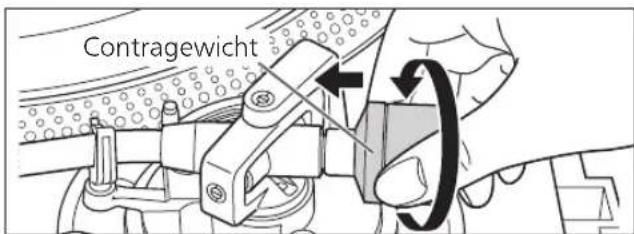

4 Bevestig het contragewicht op het achterste deel van de toonarm.

- De binnenkant van het tegengewicht is ingevet.

De draaischijf verwijderen

Zoals getoond in de afbeelding rechts, zet u uw vingers in de twee gaten van de draaischijf,

houdt u de middelste spil omlaag, houdt u de selectieknop omhoog en verwijdert de draaischijf.

Aansluiten en installeren

• Schakel alle apparaten uit en haal het AC-netsnoer uit het stopcontact voordat u aansluitingen maakt.
• Sluit het AC-netsnoer pas weer aan nadat alle aansluitingen zijn voltooid.
• Zorg dat u de PHONO-aardingsdraad aansluit. Anders kan er netbrom optreden.
• Raadpleeg ook de handleiding van het aangesloten toestel.

1 Sluit de PHONO-kabels en PHONO-aardingsdraad aan op de PHONO-ingangsaansluitingen van de aangesloten apparatuur.

- Als de aangesloten versterker geen PHONO-ingangsaansluitingen heeft, zal de kwaliteit van het volume of geluid niet goed zijn.

2 Sluit het AC-netsnoer aan.

- Controleer de wattage van de AC-netuitgang op de aangesloten apparatuur voordat u deze gebruikt voor dit apparaat. Voor het stroomverbruik van dit apparaat, zie de specificaties. (⇒ 23)

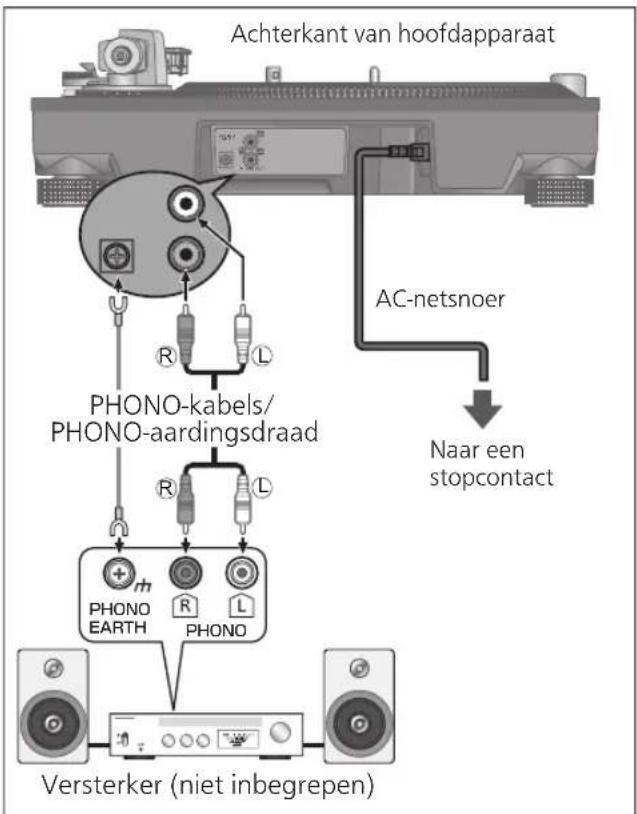

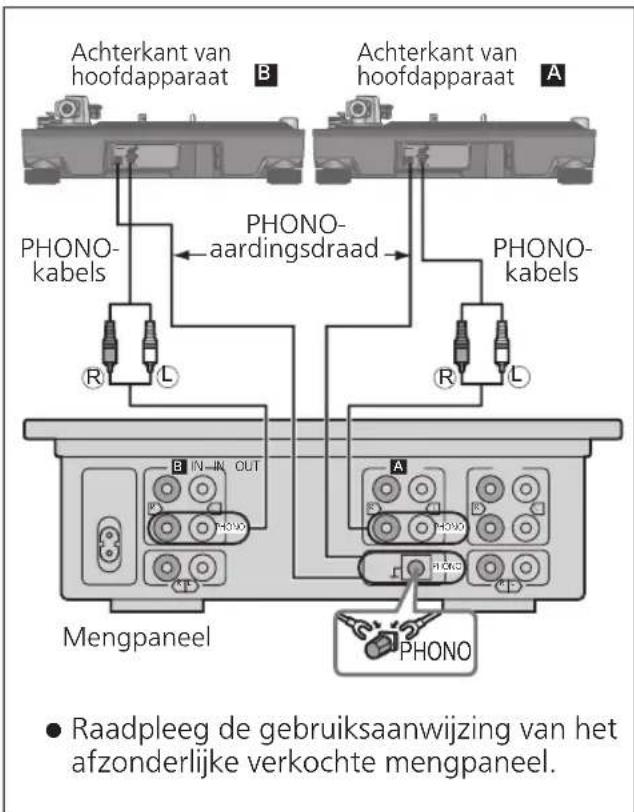

Aansluiten op een geïntegreerde versterker of componentsysteem/aansluiten op een mengpaneel

Achterkant van hoofdapparaat AC-netsnoer PhONO-kabels/ PHONO-aardingsdraad R L R L PhONO EARTH R L Versterker (niet inbegrepen) Naar een stopcontact

Achterkant van hoofdapparaat B A Achterkant van hoofdapparaat PHONO- kabels PHONO- aardingsdraad PHONO- kabels R L R L B IN-IN OUT A S C1 D C1 H-300 Mengpaneel PHONO ● Raadpleeg de gebruiksaanwijzing van het afzonderlijke verkochte mengpaneel.

Aandacht

- Draai de PHONO-aardaansluiting vast met een kruiskopschroevendraaier.

Opmerking

- Zelfs in de stand „OFF“ van de bedieningsschakelaar wordt het apparaat niet volledig afgesloten van de netvoeding. Trek de stekker uit het stopcontact als u het apparaat niet gebruikt gedurende een lange periode. Plaats het apparaat zodanig dat u de stekker gemakkelijk uit het stopcontact kunt halen.

Installeren

Plaats het apparaat op een horizontaal oppervlak dat beschermd is tegen trillingen. Plaats dit apparaat zo ver mogelijk van luidsprekers vandaan.

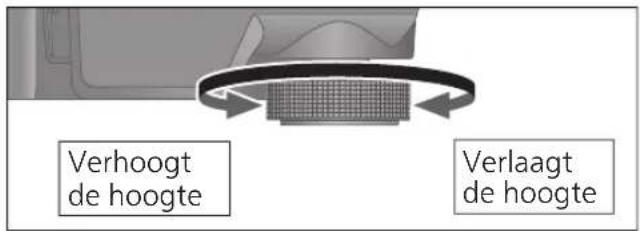

■ De hoogte aanpassen om het apparaat horizontaal te zetten

Verhoogt de hoogte Verlaagt de hoogte

Hef het hoofdtoestel om de isolatoren te draaien en stel de hoogte.

• Rechtsom: Verlaagt de hoogte.
• Linksom: Verhoogt de hoogte.

Aandacht

- Draai de isolatoren niet te ver. Anders kan dit ervoor zorgen dat ze loskomen of beschadigd raken.

De stofkap aanbrengen

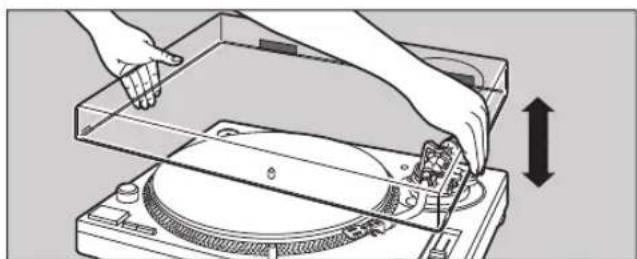

1 Plaats de stofkap terwijl u deze aan beide zijden vasthoudt door de vier hoeken met de vier hoeken van de eenheid uit te lijnen.

- Til de stofkap recht omhoog bij het verwijderen.

• Zet de toonarm terug op de armsteun en zet deze vast met de armklem voordat u de stofkap aanbrengt of verwijdert.
• Verwijder de stofkap tijdens het spelen.

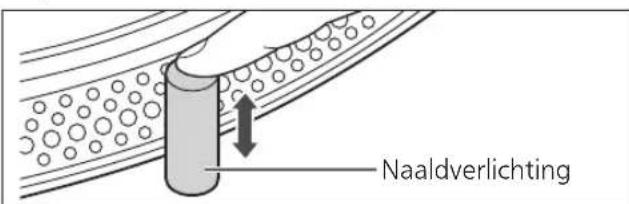

• Zorg ervoor dat de naaldverlichting (⇒19) naar beneden is gedrukt wanneer de stofkap wordt geplaatst. Als de stofkap wordt geplaatst terwijl de naaldverlichting omhoog staat, kan deze de stofkap raken.

■ Opmerkingen voor installatie

• Schakelt de draaitafel uit, trek de stekker uit het stopcontact en koppel alle aangesloten apparaten los, voordat u draaitafel verplaatst.
• Zorg dat het apparaat niet is blootgesteld aan direct zonlicht, stof, vochtigheid, en warmte van een verwarmingstoestel.
• Dit apparaat kan storing opvangen van een radio die dichtbij is geplaatst. Plaats het apparaat zo ver mogelijk van een radio vandaan.
• Plaats het apparaat niet op een warmtebron.
• Vermijd een plaats met grote temperatuurschommelingen.
• Vermijd een plaats met frequente condensatie.
• Vermijd een onstabiele plaats.
• Plaats geen voorwerp op het apparaat.
• Installeer het apparaat niet in een besloten ruimte zoals een boekenrek.
• Plaats het apparaat op een ruime afstand van muren of andere toestellen om te zorgen voor een effectieve warmtestraling vanaf de binnenkant van het apparaat.
• Zorg dat de installatielocatie stevig genoeg is om het gehele gewicht van de eenheid en het systeem te kunnen dragen. (⇒ 23)
• Het apparaat kan worden beschadigd door sigarettenrook of vocht uit een ultrasone luchtbevochtiger.

Condensatie

Denk aan een koude fles die u uit een koekast neemt. Als u deze een tijdje in een kamer laat staan, worden er dauwdruppels gevormd op het oppervlak van de fles. Dit fenomeen noemen we „condensatie”.

- Voorwaarden voor condensatie

- Snelle temperatuurverandering (veroorzaakt door verplaatsing van een warme plek naar een koude plek of omgekeerd, snel koelen of verwarmen, of directe blootstelling aan gekoelde lucht)

◇ Hoge luchtvochtigheid in een kamer met veel stoom, enz.

◇ Regenseizoen

- Condensatie kan het apparaat beschadigen. Als condensatie is opgetreden, schakel het apparaat dan uit en laat het staan tot het aangepast is aan de omgevingstemperatuur (ongeveer 2 tot 3 uur).

Afstelling

Horizontale balans Naalddruk

Voorbereiding

• Verwijder de naaldbescherming, erop lettend dat u de naald niet beschadigt, en maak vervolgens de armklem los.
• Zet de armlifthefboom omlaag.
• Draai de dwarsdrukcompensatieknop naar „0".

1 Maak de toonarm los uit de armsteun en stel de horizontale balans af door aan het contragewicht te draaien.

Houd de toonarm vast en draai het contragewicht in de richting van de pijl om de balans af te stellen tot de arm ongeveer horizontaal staat.

- Let op dat de punt van de naald de draaischijf of het hoofdapparaat niet raakt.

Contragewicht Hier vasthouden om te draaien

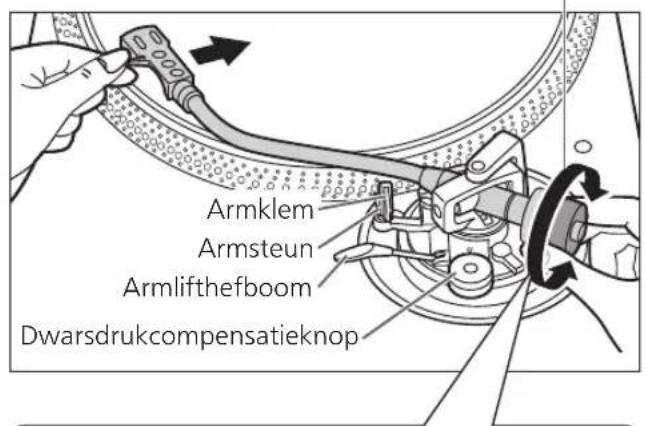

Armklem Armsteun Armlifthefboom Dwarsdrukcompensatieknop

Gebalanceerd en toonarm evenwijdig aan de draaischijf.

Het contragewicht staat te ver naar voren.

Het contragewicht staat te ver naar achteren.

Voorbereiding

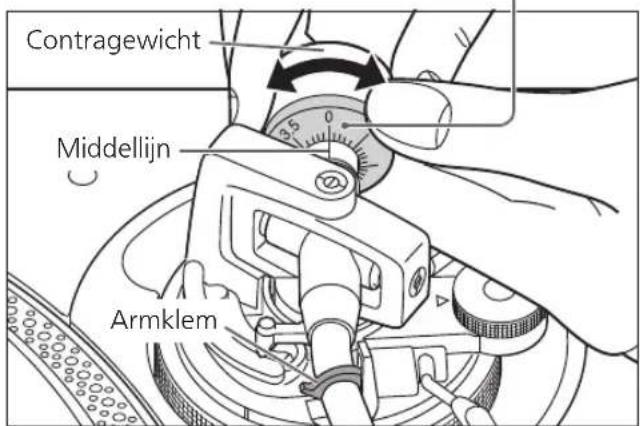

- Plaats de toonarm weer op de armsteun en zet deze vast met de armklem.

1 Draai de naalddrukinstelring tot er „0“ staat bij de middellijn op het achterste deel van de toonarm.

- Houd het contragewicht vast terwijl u dit doet.

Naalddrukinstelring

Hier vasthouden om te draaien

Contragewicht Middellijn Armklem

Opmerking

- Raadpleeg de gebruikershandleiding van uw naald voor de juiste naalddruk.

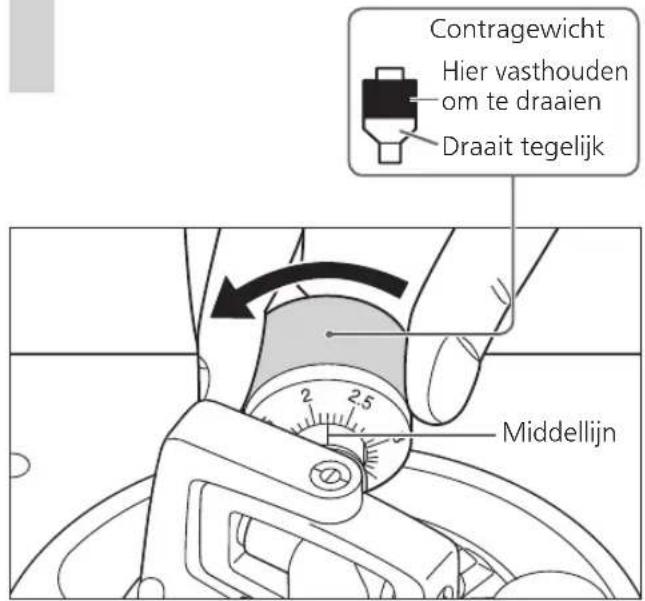

2 Draai aan het contragewicht om de juiste naalddruk voor het element in te stellen.

• De naalddrukinstelring draait samen met het contragewicht.
• Draai tot de middellijn de juiste naalddruk aangeeft.

Contragewicht Hier vasthouden om te draaien Draait tegelijk Middellijn

Dwarsdrukcompensatie

1 Draai aan de dwarsdrukcompensatieknop om deze in te stellen op dezelfde waarde als de naalddrukinstelring.

• Voor stylusdruk van 3 g en hoger, pas anti- krassen controle aan naar „3“.
• Wanneer u gaat scratchen (inclusief achteruit afspelen), stelt u de dwarsdrukcompensatieknop af volgens de scratchbewegingen om de dwarsdruk te verminderen.

Hoogte van de toonarm

Maak deze afstelling alleen indien dit nodig is omwille van het element dat u gebruikt.

Voorbereiding

- Plaats een plaat op de draaischijf.

1 Zet de armvergrendeling los.

Armvergrendeling

(Los) (Vergrendeld) LOCK

2 Stel de hoogte af met de armhoogte-instelring.

Pas de armhoogte aan tot de toonarm evenwijdig is aan een plaat.

① Gebruik de onderstaande tabel als referentie om het juiste standmerkteken te vinden voor de hoogte van uw element.

(Voor meegeleverde elementhouder)

	Hoogte van element (H) in millimeter	Stand op de instelring
	17	0
	18	1
	19	2
	20	3
	21	4
	22	5
	23	6

② Draai aan de armhoogte-instelring om het standmerkteken uit te lijnen met de indexstreep. Op de armhoogte-instelring staan aanduidingen van 0 tot 6 mm.

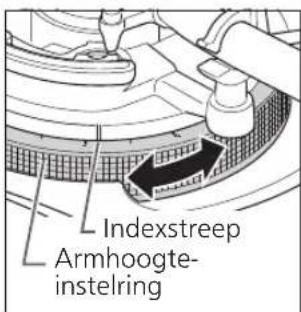

Indexstreep Armhoogte- instelring

Opmerking

- Wanneer u gaat scratchen (inclusief achteruit afspelen), stelt u de armhoogteinstelring af volgens de scratchbewegingen om de dwarsdruk te verminderen.

■ Als u de hoogte van het element (H) niet weet of wanneer u de meegeleverde elementhouder niet gebruikt

Verwijder de naaldbescherming, erop lettend dat u de naald niet beschadigt, en maak vervolgens de armklem los.

Laat u de armlifthefboom neer, plaatst u de naald op een plaat en past u de hoogteinstelring aan tot de toonarm en de plaat evenwijdig zijn.

- Als de hoogte van het element (H) te laag is om evenwijdig te zijn, voed dan een „vulplaatje element” toe (niet bijgeleverd).

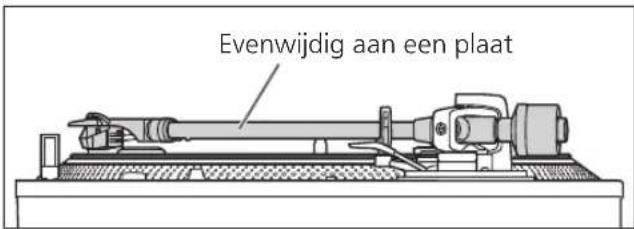

Evenwijdig aan een plaat

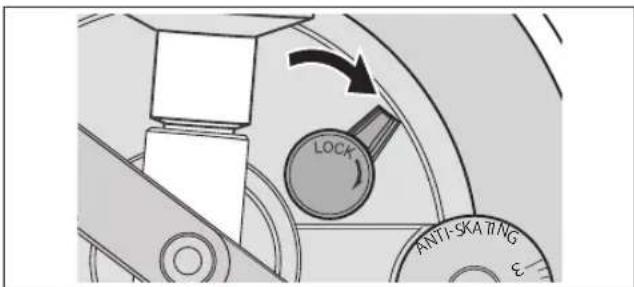

3 Nadat de armhoogte is afgesteld, vergrendelt u de toonarm door aan de armvergrendelingsknop te draaien.

- Zorg ervoor dat u de armvergrendelknop naar het einde draait, zoals in de onderstaande figuur. Mogelijk moet u druk uitoefenen om dit te doen.

LOCA ANTI-SKATING

Aandacht

• Wees voorzichtig dat u de punt van de naald niet beschadigt.
• Gebruik het product niet met ontgrendelde armvergrendeling.
• Gebruik voor een fijnere afstelling een waterpas (niet meegeleverd) om de armhoogte aan te passen zodanig dat het element evenwijdig is aan een plaat.

Armlifthoogte

Maak de afstelling volgens uw element indien nodig.

Voorbereiding

• Plaats een plaat op de draaischijf.
• Verwijder de naaldbescherming, erop lettend dat u de naald niet beschadigt, en maak vervolgens de armklem los.

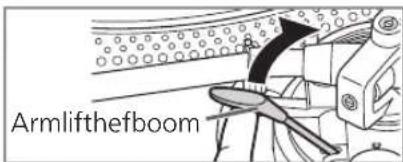

• Breng de armlifthefboom omhoog en beweeg de toonarm boven de plaat.

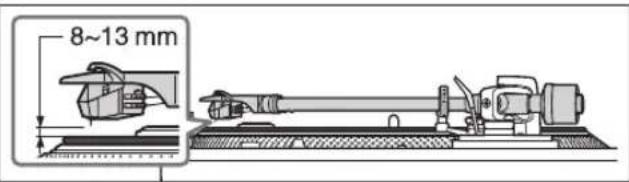

1 Controleer de armlifthoogte (afstand tussen punt van de naald en oppervlak van de plaat). Als afstelling nodig is, ga dan naar stap 2.

- De armlifthoogte is in de fabriek ingesteld op 8 tot 13 mm.

8~13 mm

2 Plaats de toonarm weer op dearmsteun en zet deze vast met dearmklem. Draai aan de stelschroef.

• De armlift wordt verlaagd wanneer u de schroef naar rechts draait.
• De armlift wordt verhoogd wanneer u de schroef naar links draait.

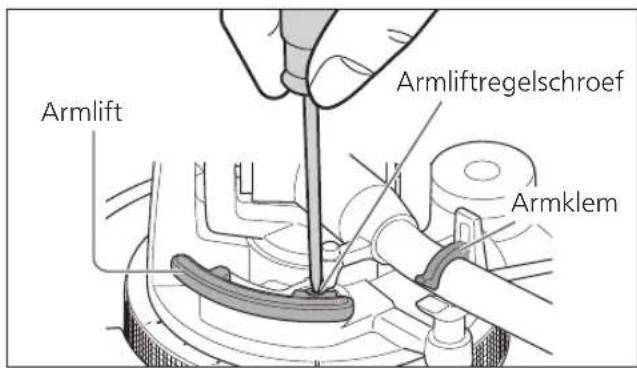

Armlift Armliftregelschroef Armklem

Bedieningsinstellingen

Hiermee kan de kleur van de ledlampjes, achteruit afspelen, de 78-toereninstelling, het koppel en de rem worden ingesteld.

①Schakel de draaitafel uit en trek de stekker uit het stopcontact.
②Stel naar wens af door de schakelaars in te stellen met een kleine kruiskopschroevendraaier of iets dergelijks.

ON OFF Schakelaarnr. ON 1 2 3 4 5 6 7 8 ON LED | REV 78 TQ1 TQ2 BK1 BK2

Ledkleurinstelling

Hiermee kunt u rood of blauw selecteren voor de kleur van de stroboscooplamp, toerentalkeuzeknoppen, keuzeknop snelheidsbereik en het RESET-ledlampje.

	Schakelaarnr.: 1 (ledlampje)
Rood UIT (fabrieksintelling)
Blauw	AAN

Instelling voor achteruit afspelen

Hiermee kunt u achteruit afspelen in- of uitschakelen. (⇒ 19)

	Schakelaarnr.: 3 (REV)
REV uitgeschakeld	UIT (Fabrieksinstelling)
REV ingeschakeld	AAN

78-toereninstelling

Hiermee kunt u de 78-toerenfunctie in- of uitschakelen. (⇒ 19)

	Schakelaarnr.: 4 (78)
78-toeren uitgeschakeld	UIT (fabrieksinstelling)
78-toeren ingeschakeld	AAN

Instelling koppel

Hiermee kunt u uit vier niveaus van sterkte kiezen om het koppel aan te passen.

		Schakelaarnr.: 5 (TQ1)	chakelaarnr.: 6 (TQ2)
Hoog\Updownarrow$ Laag	1	AAN AAN
	2	UIT AAN
	3	UIT (fabrieksinstelling)	UIT (fabrieksinstelling)
	4	AAN UIT

Reminstelling

Hiermee kunt u kiezen uit vier niveaus van remkracht om de draaischijf te stoppen nadat op [START-STOP] is gedrukt.

		Schakelaarnr.: 7 (BK1) Schakelaarnr.: 8 (BK2)
Hoog Laag	1	UIT AAN
	2	UIT (fabrieksinstelling) UIT (fabrieksinstelling)
	3	AAN UIT
	4	AAN AAN

Platen afspelen

Voorbereiding

*1 Plaats een plaat (niet inbegrepen) op de draaischijf.
*2 Verwijder de naaldbescherming en maak de armklem los.

1 Draai aan [ON/OFF] om het apparaat in te schakelen.

De stroboscooplamp gaat branden. 33-1/3 rpm wordt automatisch geselecteerd en de indicator [33] gaat aan.

2 Druk op [START-STOP].

De draaischijf begint te draaien.

+6.4 3.3 0 -3.3

Stroboscooplamp

33 45 Indicator

START·STOP 33

Aandacht

Druk niet op [START-STOP] wanneer de draaischijf verwijderd is.

Als u per ongeluk op [START-STOP] heeft gedrukt

• De indicator van de snelheidkeuzeknop ([33] of [45]) begint te knipperen.
  ⇒Als het knippert, draai dan [ON/OFF] om het apparaat uit te schakelen, bevestig de draaischijf en draai dan [ON/OFF] om het apparaat in te schakelen.

EP-plaatadapter Middenas *1 *2 4 · 5 1 2 Toerentalkeuzeknoppen Indicators *2 3

3 Druk op [RESET] om het ledlampje snelheidsregeling RESETTEN in te schakelen.

Het apparaat speelt af met een vooringestelde snelheid (33-1/3, 45 of 78 rpm) ongeacht de stand van [PITCH ADJ].

- Fijnafstelling van snelheid (⇒ 20)

4 Breng de armlifthefboom omhoog en beweeg de toonarm boven de plaat.

5 Zet de armlifthefboom omlaag. De toonarm gaat langzaam naar beneden.

Het afspelen wordt gestart.

■ Om achteruit af te spelen

• Schakel achteruit afspelen in met de instelling Achteruit afspelen (⇒ 17).
• Druk tegelijkertijd op de knoppen snelheidkeuzeknop van de draaitafel of op de knoppen ([33], [45] of [33] en [45]) en [START-STOP] terwijl de draaischijf draait.
• Achterwaarts afspelen start op de snelheid die is geselecteerd door op de toerentalkeuzeknop of -knoppen te drukken.
• Om terug te keren naar normaal afspelen, drukt u nogmaals op [START-STOP] terwijl u op de toerentalkeuzeknop of -knoppen drukt.
• Door nogmaals op [START-STOP] te drukken na op [START-STOP] te drukken tijdens achterwaarts afspelen, wordt normaal afspelen gestart.
• Tegelijkertijd indrukken van de toerentalkeuzeknop of -knoppen en [START-STOP] terwijl de draaischijf is gestopt, start achterwaarts afspelen.

■ Om het afspelen tijdelijk te onderbreken

Breng de armlifthefboom omhoog.

• De naald wordt nu van de plaat gelicht.
• Om het afspelen opnieuw te starten, zet u de armlifthefboom omlaag.

■ Nadat het afspelen is voltooid

① Breng de armlifthefboom omhoog, plaats de toonarm weer op de armsteun en zet de armlifthefboom omlaag.
② Druk op [START-STOP]. De draaischijf wordt door de elektronische rem zachtjes tot stilstand gebracht.
③ Draai aan [ON/OFF] om het apparaat uit te schakelen.
④ Maak de toonarm vast met de armklem.
⑤ Breng de naaldbescherming weer aan (om de punt van de naald te beschermen).

■ Om de naald te verlichten

De punt van de naald wordt verlicht tijdens het afspelen.

Naaldverlichting

Druk op de naaldverlichting.

• De naaldverlichting (witte LED) komt omhoog en verlicht de naald.
• Druk de naaldverlichting omlaag om de verlichting uit te schakelen.

■ Om EP-platen af te spelen

• Druk op de toerentalkeuzeknop [45] ([45] gaat branden).
• Plaats de EP-plaatadapter op de middenas.

■ Om SP-platen af te spelen

• Schakel 78-toeren in met de 78-toereninstelling (⇒ 17).
• Druk tegelijk op de toerentalkeuzeknoppen [33] en [45] (78 rpm : [33] en [45] gaan branden).

Bij gebruik van een plaatstabilisator (niet inbegrepen)

• Zie de instructiehandleiding van de plaatstabilisator.
  ● Maximumgewicht: 1 kg

Snelheidsregeling (fijnafstelling van snelheid)

1 Druk op [RESET] om het RESET-ledlampje uit te schakelen.

2 Druk op de keuzeknop voor snelheidsbereik om het snelheidsbereik te selecteren.

• [×2]-lampje aan: ±16%
- [×2]-lampje uit: ±8%

3 Terwijl de draaischijf draait

Verschuif [PITCH ADJ].

• Snelheid kan worden afgesteld tussen ong. -8% en +8% of ong. -16% en +16% afhankelijk van uw selectie.
• De cijfers geven de percentages bij benadering aan voor uw afstelling.

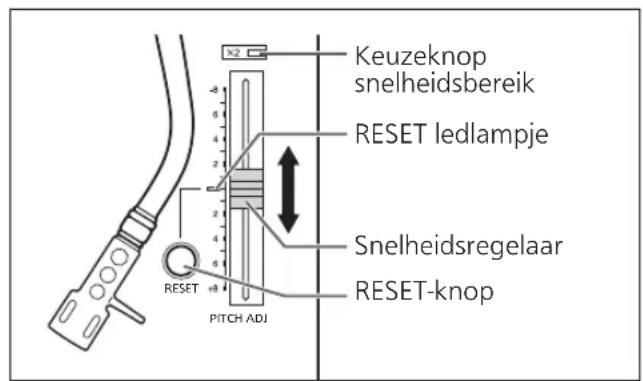

Keuzeknop snelheidsbereik RESET ledlampje Snelheidsregelaar RESET-knop PITCH ADJ

■ Terugkeren naar de vooraf ingestelde snelheid

Druk op [RESET].

Het RESET-ledlampje gaat branden en de snelheid keert onmiddellijk terug naar een vooraf ingestelde waarde, ongeacht de positie van [PITCH ADJ].

• RESET-ledlampje aan:
  Vastgezet op de vooraf ingestelde waarde.
• RESET-ledlampje uit:
  Kan worden aangepast met [PITCH ADJ].

■ Meten van de snelheid

U kunt de snelheid meten aan de hand van de vier rijen stroboscoopspiegels op de buitenrand van de draaischijf.

Stroboscoopspiegels

a b c d

ⓐ+6,4% verandering in snelheid bij stilstand
⑥+3,3% verandering in snelheid bij stilstand
©Normaal toerental draaischijf (33-1/3, 45 of 78 rpm) bij stilstand
(d)-3,3% verandering in snelheid bij stilstand

Aandacht

De stroboscoopspiegels worden verlicht door de stroboscooplamp (ledverlichting) gesynchroniseerd met de precieze frequentie van de digitale regeling.

Gebruik altijd deze ledverlichting om de snelheid te meten.

Stroboscooplamp +6,4 3,3 0 -3,3

Onderhoud

■ Onderhoud van de onderdelen

Verwijder goed het stof van de naald en de plaat.

• Verwijder de elementhouder met het element en reinig de naald met een zachte borstel. Borstel vanaf de voet naar de punt.
• Gebruik een platenreinigingsmiddel om uw platen schoon te houden.

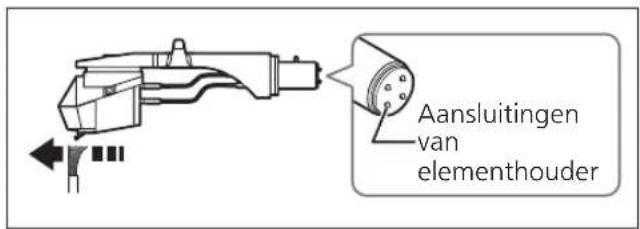

Aansluitingen van elementhouder

Veeg de aansluitingen van de elementhouder regelmatig schoon.

Veeg de aansluitingen van de elementhouder schoon met een zachte doek en breng de elementhouder op de toonarm aan.

Verlaag het volume van de versterker of schakel de versterker uit alvorens de elementhouder aan te brengen of te verwijderen.

Als u de elementhouder beweegt terwijl het volume hoog is ingesteld, kunnen de luidsprekers beschadigd raken.

■ De stofkap en behuizing schoonmaken

Veeg de stofkap en behuizing schoon met een zachte doek.

Raak het bord niet aan tijdens het reinigen.

Anders is het mogelijk dat de speler stopt met werken.

Verwijder hevig vuil met een goed uitgewrongen natte doek en veeg schoon met een zachte doek.

• Gebruik geen oplosmiddelen, zoals benzeen, thinner, alcohol, allesreiniger, doekjes met een chemisch preparaat e.d. Deze kunnen de behuizing vervormen of de afwerkingslaag doen loskomen.
• Veeg de stofkap niet schoon terwijl een plaat wordt afgespeeld.

Dit kan statische elektriciteit veroorzaken.

Door statische elektriciteit kan de toonarm naar de stofkap toe worden getrokken.

■ Vervoer van het apparaat

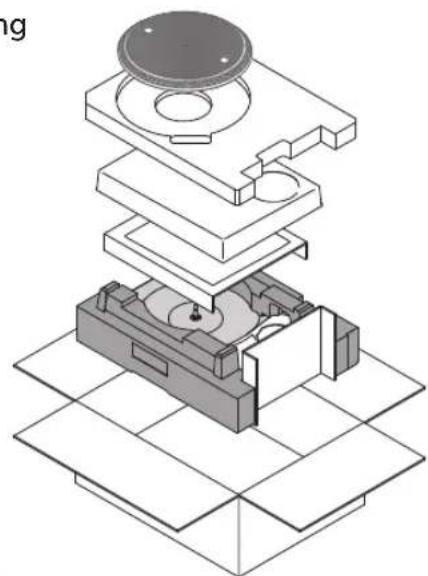

Gebruik het oorspronkelijke verpakkingsmateriaal om het apparaat weer in te pakken.

Bewaar het verpakkingsmateriaal nadat u de goederen verwijderd heeft.

Als u dit verpakkingsmateriaal niet meer hebt, doet u het volgende:

• Verwijder de draaischijf en slipmat en pak deze zorgvuldig in.
• Verwijder de elementhouder en het contragewicht van de toonarm en verpak deze zorgvuldig.
• Maak de toonarm vast met de armklem en zet hem met plakband vast.
• Wikkel het hoofdapparaat zorgvuldig in een deken of papier.

Herverpakking

Voor het opnieuw verpakken verwijdert u het balansgewicht en brengt u de toonarmsteun in onder de toonarm.

Verwijdering van het product buiten de EU-landen

Dit symbool is alleen geldig in de EU. Neem contact op met een lokaal overheidskantoor of uw dealer om een juiste manier van verwijdering te bevestigen.

Gids voor het verhelpen van storingen

Voer de onderstaande controles uit voordat u contact opneemt voor onderhoud om storingen te verhelpen. Als u twijfelt over sommige controlepunten, of als de aangegeven oplossingen in het overzicht het probleem niet verhelpen, neem dan contact op met uw dealer.

Geen spanning.

• Is de stekker van het AC-netsnoer ingestoken?
  →Steek de stekker van het snoer goed in. (⇒ 12)

Er is spanning, maar er is geen geluid. Zwak geluid.

• Zijn de verbindingen naar de PHONO-aansluitingen van de versterker/ontvanger juist gemaakt?
  →Sluit de PHONO-kabel op de PHONO-ingangsaansluitingen van de versterker aan. (⇒ 12)

Het geluid van de linker- en rechterkanalen is omgekeerd.

• Zijn de verbindingen van de stereo-aansluitkabel naar de versterker of ontvanger omgekeerd?
  →Controleer alle aansluitingen opnieuw. (⇒ 12)
• Zijn de verbindingen van de aansluitingsdraden van de elementhouder op de elementaansluitingen goed gemaakt?
  →Controleer alle aansluitingen opnieuw. (⇒ 9)

Brom tijdens het afspelen.

• Zijn er andere toestellen of hun AC-netsnoer dicht bij de stereo-aansluitkabel geplaatst?
  →Plaats de toestellen en hun AC-netsnoer verder van dit apparaat vandaan.
• Is de aardingsdraad aangesloten?
  →Zorg dat de aardingsdraad juist is aangesloten. (⇒ 12)

De indicator op de toerentalkeuzeknop [33] of [45] gaat knipperen.

Voer de volgende bewerking uit wanneer de indicator op de toerentalkeuzeknop [33] of [45] gaat knipperen.

Het symptoom kan worden verbeterd.

① Zet [ON/OFF] op UIT.
② Trek de netstekker uit het stopcontact, wacht drie seconden en steek de stekker weer in het stopcontact.
③ Zet [ON/OFF] op AAN en druk op [START-STOP] om de draaischijf te doen draaien.

- Als de indicator op de toerentalkeuzeknop opnieuw knippert, controleer dan welke er knippert en neem contact op met onze servicevertegenwoordiger.

Technische gegevens

Algemeen
Voeding 110 - 240	V AC, 50/60 Hz
Stroomverbruik 8,0	W (spanning AAN)Ong. 0,2 W (spanning UIT)
Afmetingen(B×H×D)	453 x 169 x 353 mm
Gewicht Ong. 9,6 k	g
Gebruikstemperatuur	0 °C tot +40 °C
Bedrijfsvochtigheid	35% tot 80% RH(zonder condensatie)
Platenspelergedeelte
Type Platenspeler met directeaandrijving (handmatig)
Aandrijving Directe aandrijving
Motor Gelijkstroommotor zonderborstels
Draaischijf Alumini-um gegotenDiameter: 332 mmGewicht: Ong. 1,8 kg(Inclusief slipmat entussenvel)
Toerentallendraaischijf	33-1/3 rpm, 45 rpm(met schakelaar 78 rpm)
Snelheid metvariabel bereik	±8%, ±16%
Aanloopkoppel 1,8 k g-cm
Aanloopkarakteristieken	0,7 sec. van stilstand tot33-1/3 rpm
Remsysteem Elektronische rem
Wow en flutter 0,0	25% WRMS

Toonarmgedeelte
Type Statisch gebalanceerd
Effectieve lengte 230 mm
Overstek 15 mm
Fouthoek Binnen 2° 32'(op de buitenste groef van een plaat van 30 cm (12"))Binnen 0° 32'(op de binnenste groef van een plaat van 30 cm (12"))
Offset-hoek 22°
Instelbereik armhoogte	0 - 6 mm
Instelbereik naalddruk	0 - 4 g (directe aflezing)
Gewicht elementhouder	Ong. 7,6 g
Gewichtsbereik van element	5,6 - 12,0 g(Zonder het hulpgewicht)14,3 - 20,7 g(inclusief het beschermkapje)
Kabelschoen elementhouder	1,2 mm ø 4-pinskabelschoen

Specificaties onder voorbehoud van wijzigingen zonder voorafgaande kennisgeving.

Red Bull® Marks en de Red Bull BC One Logo staan onder licentie van Red Bull GmbH/Austria.

Introduktion
