BRUGSANVISNING EAHF70N TECHNICS

Tak fordi du har købt dette apparat.

Læs denne vejledning omhyggeligt, før du bruger dette produkt, og gem denne vejledning til fremtidig brug.

• Om beskrivelserne i denne betjeningsvejledning
• Sidehenvisninger er angivet som "(⇒ 00)".
• De viste illustrationer kan afvige fra din enhed.

Funktioner

Direkte drivmotor uden kerne for højt drejningsmoment og pålidelighed

• Den nyudviklede, kerneløse motor med direkte drev kan reducere svage vibrationer under rotation og samtidig opretholde et højt drejningsmoment.
• Højpræcisionsmotoren skifter drivfunktion afhængigt af motorens driftsstatus, hvorved højt drejningsmoment med høj stabilitet bliver muligt.
• Den digitale styremetode forbedrer sporing og nøjagtighed og giver mulighed for nøjagtig og stabil styring af tonehøjde.

Lejer med høj præcision til meget følsom tonearm

- Det maskinskårne leje med høj præcision, der anvendes i tonearmen med suspendering af kardanophæng giver mulighed for forbedret sporing, hvilket gør det mindre sandsynligt, at tonearmen glider selv ved højeste ydeevne.

Meget stift, vibrationseliminerende kabinet og dæmpende fod med høj grad af dæmpning

- Denne enhed er designet til ikke alene at levere lyd af høj kvalitet og høj grad af feedbackmodstand, men også til effektivt at eliminere ekstern vibration i omgivelser med meget høj lyd.

Har til formål at levere en bred vifte af ydeevner

• Tillader justering af drejningsmoment og bremsehastighed.
• Tillader baglæns afspilning.
• Gør det muligt for brugeren at vælge mellem to LED-lampefarver alt efter hans/hendes præferencer eller omgivelserne.

Indhold

Før brug

Sikkerhedsforanstaltninger....04

Tilbehør 06

Navn på delene 08

Kom godt i gang

Samling af pladespilleren 09

• Montering af pickup'en 09
• Montering af pickup-huset 09
• Før montering af pladespiller 11
• Montering af pladespilleren .... 11
• Montering af skridsikkert underlag 11
• Montering af kontravægten 11
• Demontering af pladetallerkenen 11

Tilslutning og opstilling 12

• Tilslutning til forforstærker eller komponentsystem/Tilslutning til mixer 12
• Opstilling 13
• Montér støvlåget 13

Justering 14

• Vandret balance 14
- Nåletryk 14
- Antiskating 15
- Armhøjde....16
- Lift-højde 17

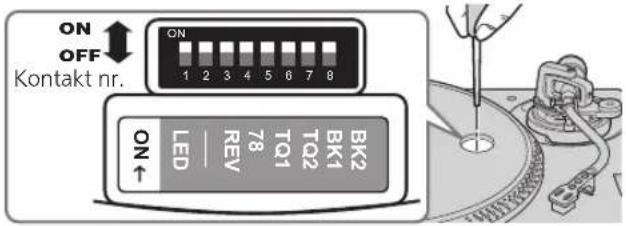

- Driftsindstillinger ( LED-farveindstilling/ Indstillingen Baglæns afspilning/ Indstillingen 78 rpm/ Indstilling af drejningsmoment/Bremseindstilling) ..... 17

Afspilning

Afspilning af plader 18

Hastighedskontrol (finjustering at omdrejningshastigheden) ......20

Vedligeholdelse

Vedligeholdelse....21

Fejlfindingsoversigt 22

Specifikationer 23

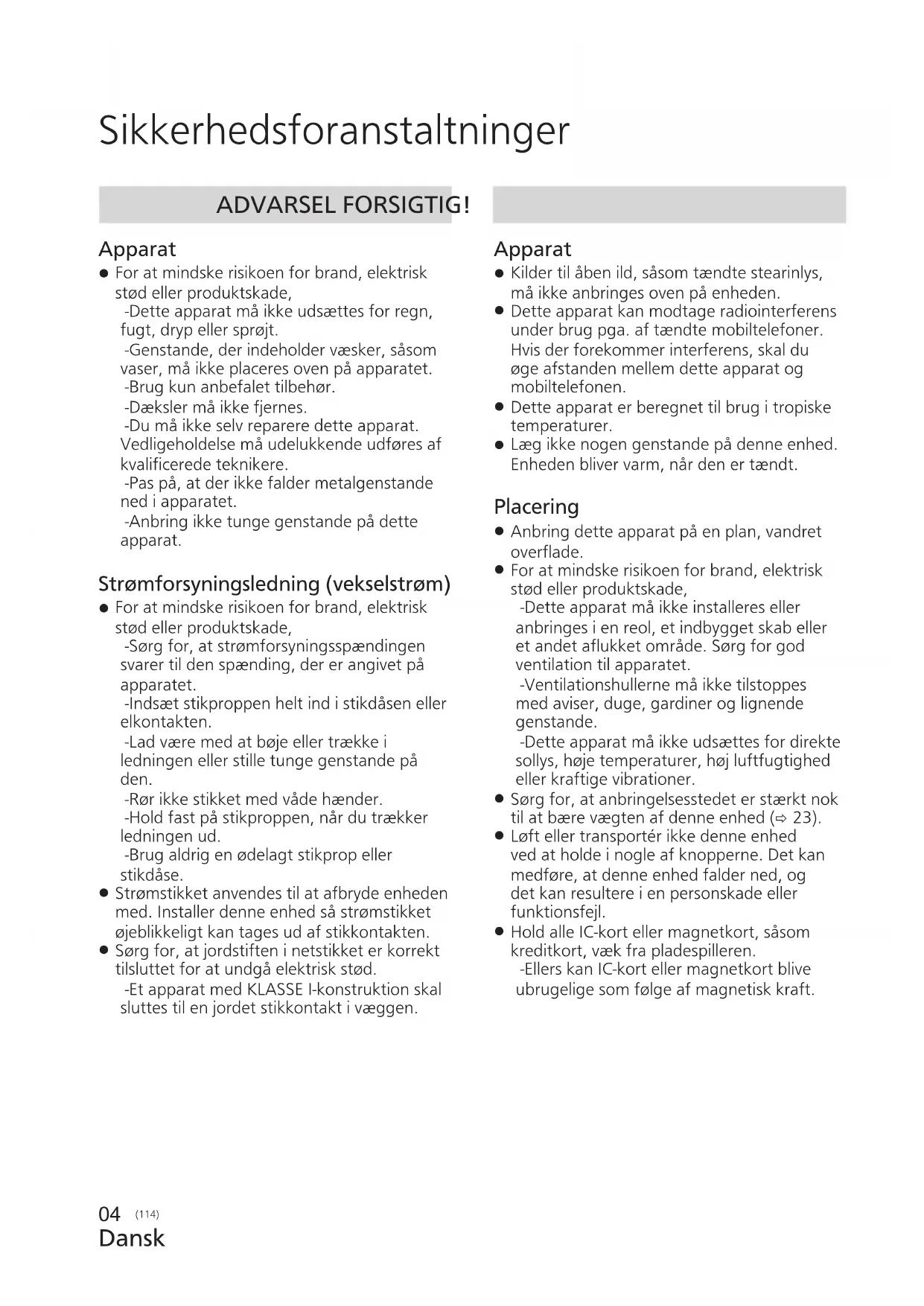

Sikkerhedsforanstaltninger

ADVARSEL FORSIGTIG!

Apparat

• For at mindske risikoen for brand, elektrisk stød eller produktskade,
  -Dette apparat må ikke udsættes for regn, fugt, dryp eller sprøjt.
  -Genstande, der indeholder væsker, såsom vaser, må ikke placeres oven på apparatet. -Brug kun anbefalet tilbehør.
  -Dæksler må ikke fjernes.
  -Du må ikke selv reparere dette apparat. Vedligeholdelse må udelukkende udføres af kvalificerede teknikere.
  -Pas på, at der ikke falder metalgenstande ned i apparatet.
  -Anbring ikke tunge genstande på dette apparat.

Strømforsyningsledning (vekselstrøm)

• For at mindske risikoen for brand, elektrisk stød eller produktskade,
  -Sørg for, at strømforsyningsspændingen svarer til den spænding, der er angivet på apparatet.
  -Indsæt stikproppen helt ind i stikdåsen eller elkontakten.
  -Lad være med at bøje eller trække i ledningen eller stille tunge genstande på den.
  -Rør ikke stikket med våde hænder.
  -Hold fast på stikproppen, när du trækker ledningen ud.
  -Brug aldrig en ødelagt stikprop eller stikdåse.

- Strømstikket anvendes til at afbryde enheden med. Installer denne enhed så strømstikket øjeblikkeligt kan tages ud af stikkontakten.

- Sørg for, at jordstiften i netstikket er korrekt tilsluttet for at undgå elektrisk stød.

-Et apparat med KLASSE I-konstruktion skal sluttes til en jordet stikkontakt i væggen.

Apparat

• Kilder til åben ild, såsom tændte stearinlys, må ikke anbringes oven på enheden.
• Dette apparat kan modtage radiointerferens under brug pga. af tændte mobiltelefoner. Hvis der forekommer interferens, skal du øge afstanden mellem dette apparat og mobiltelefonen.
• Dette apparat er beregnet til brug i tropiske temperaturer.
• Læg ikke nogen genstande på denne enhed. Enheden bliver varm, når den er tændt.

Placering

• Anbring dette apparat på en plan, vandret overflade.
• For at mindske risikoen for brand, elektrisk stød eller produktskade,
  -Dette apparat må ikke installeres eller anbringes i en reol, et indbygget skab eller et andet aflukket område. Sørg for god ventilation til apparatet.
  -Ventilationshullerne må ikke tilstoppes med aviser, duge, gardiner og lignende genstande.
  -Dette apparat må ikke udsættes for direkte sollys, høje temperaturer, høj luftfugtighed eller kraftige vibrationer.
• Sørg for, at anbringelsesstedet er stærkt nok til at bære vægten af denne enhed (⇒ 23).
• Løft eller transportér ikke denne enhed ved at holde i nogle af knopperne. Det kan medføre, at denne enhed falder ned, og det kan resultere i en personskade eller funktionsfejl.
• Hold alle IC-kort eller magnetkort, såsom kreditkort, væk fra pladespilleren.
  -Ellers kan IC-kort eller magnetkort blive ubrugelige som følge af magnetisk kraft.

Indsamling af elektronikskrot

Kun for Den Europæiske Union og lande med retursystemer

Dette symbol på produkter, emballage og/eller ledsagedokumenter betyder, at brugte elektriske og elektroniske produkter ikke må blandes med almindeligt husholdningsaffald. For korrekt behandling, indsamling og genbrug af gamle produkter, skal du tage dem til indsamlingssteder i overensstemmelse med den nationale lovgivning.

Ved at skaffe sig af med dem på korrekt vis hjælper du med til at spare værdifulde ressourcer og forhindre eventuelle negative påvirkninger af menneskers sundhed og miljøet.

∅nsker du mere udførlig information om indsamling og genbrug skal du kontakte din kommune.

Usagkyndig bortskaffelse af elektronikskrot kan eventuelt udløse bødeforlæggelse.

Produktidentifikationsmarkeringerne findes i enhedens bund.

Tilbehør

For at forhindre beskadigelse under transport er noget af udstyret demonteret. Kontrollér, at alt tilbehøret er med og kryds af. (Nogle dele af tilbehør leveres i en taske).

Pladetallerken (1 stk.)(TYL0332)	Skridsikkert underlag (1 stk.) Skridsikkert ark (1 stk.)Der følger ét af hvert med til enheden. Det skridsikre ark er et tyndt, gennemsigtigt ark. Pas på, du ikke kommer til at smide det ud ved et uheld.	Støvlåg (1 stk.)(TTFA0454)
		Technics-mærkat (1 stk.)Technics [IMAGE]
EP-adapter (1 stk.)(TPH0339)	Kontravægt (1 stk.)(TYL0295)	Pickup-hus (1 stk.)
Skruesæt til pickup (1 sæt)Møtrikker (2 stk.)Skruer, korte (2 stk.)Skruer, lange (2 stik.)Skiver (2 (Leveres i en taske)	PHONO-kablerne (1 stk.)(K4EY4YY00003)stk.)	PHONO-jordledningen (1 stk.)(K4EY1YY00189)
Netledning (1 stk.)(K2CM3YY00055)	Vinylkontrolmærkater (2 stk.)Med din vinylkontrol monteret på pladetallerkenen skal du sætte mærkatet på hen over spindlen gennem mærkatets midterste hul.

• I forbindelse med reparation kan disse måske afvige i farven, logoet og så videre.
• Tilbehørets modelnumre er gældende fra juni 2020.

Specifikationerne kan ændres uden varsel.

- Opbevar emballagen, när du har taget varerne ud af den.

Du skal bruge den, hvis du skal bære produktet langt.

• Følg de lokale regler ved bortskaffelse af produktet.
• Brug ikke nogen anden netledning, PHONO-kabel og PHONO-jordledning end de medfølgende.
• Hold pickup'en, møtrikker, skruer og skiver utilgængeligt for børn for at undgå at de sluges.

Navn på delene

Tal såsom (⇒ 00) angiver sidehenvisninger.

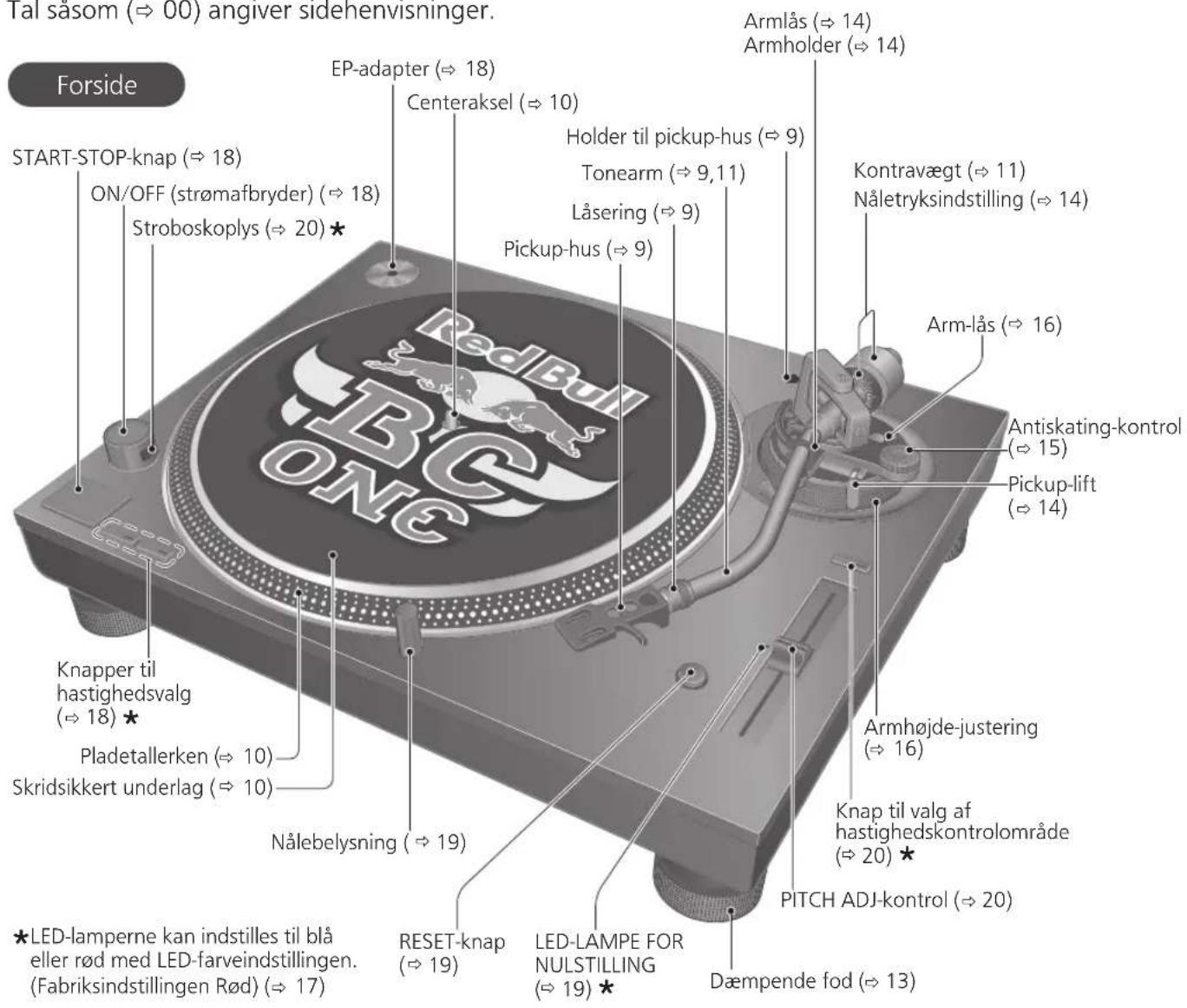

Tal såsom (⇒ 00) angiver sidehenvisninger. Forside START-STOP-knap (⇒ 18) ON/OFF (strømafbryder) (⇒ 18) Stroboskoplys (⇒ 20) * EP-adapter (⇒ 18) Centeraksel (⇒ 10) Holder til pickup-hus (⇒ 9) Tonearm (⇒ 9,11) Låsering (⇒ 9) Pickup-hus (⇒ 9) Arm-lås (⇒ 14) Armholder (⇒ 14) Kontravægt (⇒ 11) Nåletryksindstilling (⇒ 14) Arm-lås (⇒ 16) Antiskating-kontrol (⇒ 15) Pickup-lift (⇒ 14) Knap til valg af hastighedskontrolområde (⇒ 20) * PITCH ADJ-kontrol (⇒ 20) Dæmpende fod (⇒ 13) Nålebelysning (⇒ 19) RESET-knap (⇒ 19) LED-LAMPE FOR NULSTILLING (⇒ 19) * *LED-lamperne kan indstilles til blå eller rød med LED-farveindstillingen. (Fabriksindstillingen Rød) (⇒ 17)

Bagside

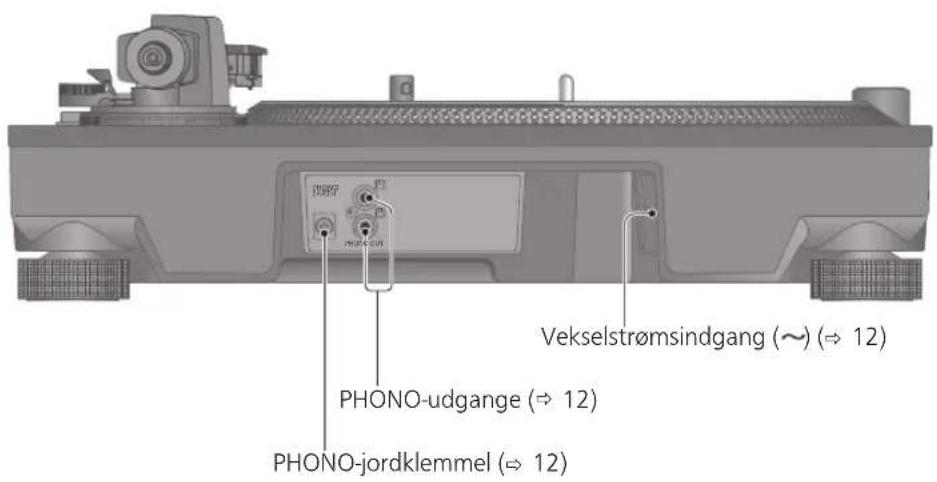

Vekselstrømsindgang (~) (⇔ 12) PHONO-udgange (⇔ 12) PHONO-jordklemmel (⇔ 12)

Samling af pladespilleren

Montering af pickup'en

Bemaerk

- Ved scratch-afspilning (herunder baglæns afspilning) skal du anvende pickup og nål til DJ'er.

1 Montér en pickup (købes separat i forretning) midlertidig.

Følg pickup'ens anvisninger vedrørende korrekt montering i pickup-huset, og spænd skruerne let.

• Hvis monteringsskruerne er inkluderet i pickup, skal du anvende dem.
• Ved afspilning af SP-plader skal du anvende en pickup til SP-plader.
• Brug en flad miniskruetrækker (4 mm), der fås i handelen.
• Pas på ikke at røre ved nålespidsen.

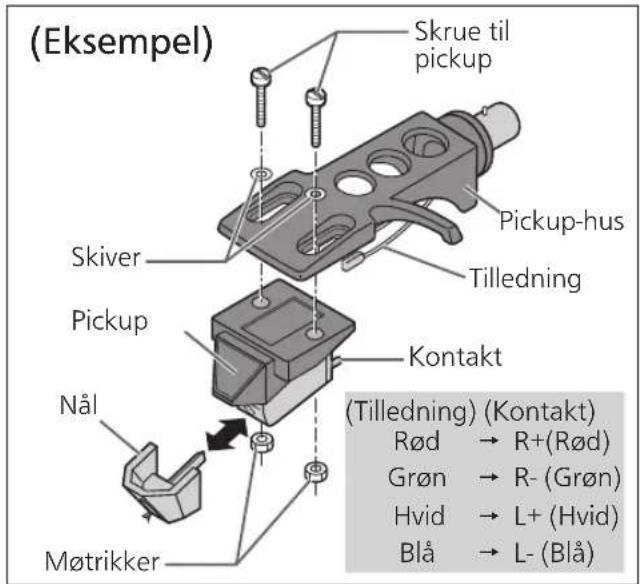

(Eksempel) Skrue til pickup Pickup-hus Tilledning Skiver Pickup Nål Møtrikker Kontakt (Tilledning) (Kontakt) Rød → R+(Rød) Grøn → R- (Grøn) Hvid → L+ (Hvid) Blå → L- (Blå)

2 Justér pickup'ens overhæng.

① Flyt pickup'en for at justere udhænget således, at spidsen af nålen er 52 mm fra monteringssiden på pickup-huset som vist på nedenstående figur.

③ Spænd pickup'ens skrue.

- Pas på ikke at lade pickup'en glide ud af sin plads.

Skrue til pickup

NB

• Holderen til pickup-huset (⇒8) kan anvendes til opbevaring af pickup-huset med pickup'en monteret eller til opbevaring af pickup-huset i forbindelse med midlertidig fjernelse ved udskiftning af pickup'en og lignende. Det giver dig mulighed for at forhindre svigt i eller problemer med pickup og/eller nål som følge af forvridning af pickup-huset.
• Alt efter pickup-type kan montering af støvlåget (⇒13) ved opbevaring af pickuphuset i stativet til pickup-hus få støvlåget til at røre ved pickuppen og ødelægge den. Sørg for, at pickup-huset ikke opbevares i stativet til pickup-hus ved montering af støvlåget.

Montering af pickup-huset

Samling af pladespilleren (fortsat)

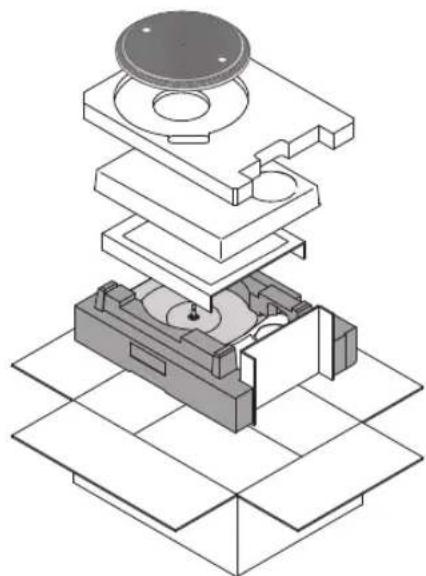

For at forhindre beskadigelse under transport er noget af udstyret demonteret. Pladespilleren bør samles i den beskrevne rækkefølge.

Bemærk

• Før opsætning skal du sætte beskytteren til nålen på for at beskytte spidsen af nålen, sætte tonearmen tilbage i armholderen og fastgøre den med armlåsen.
• Netledningen må ikke tilsluttes, før pladespilleren er samlet.
• Ved montering af pladespilleren skal du forhindre, at der kan komme fremmedlegemer ind mellem hovedenheden og pladespilleren.
• Du må ikke røre ved pladespillerens basisplade eller ridse den.

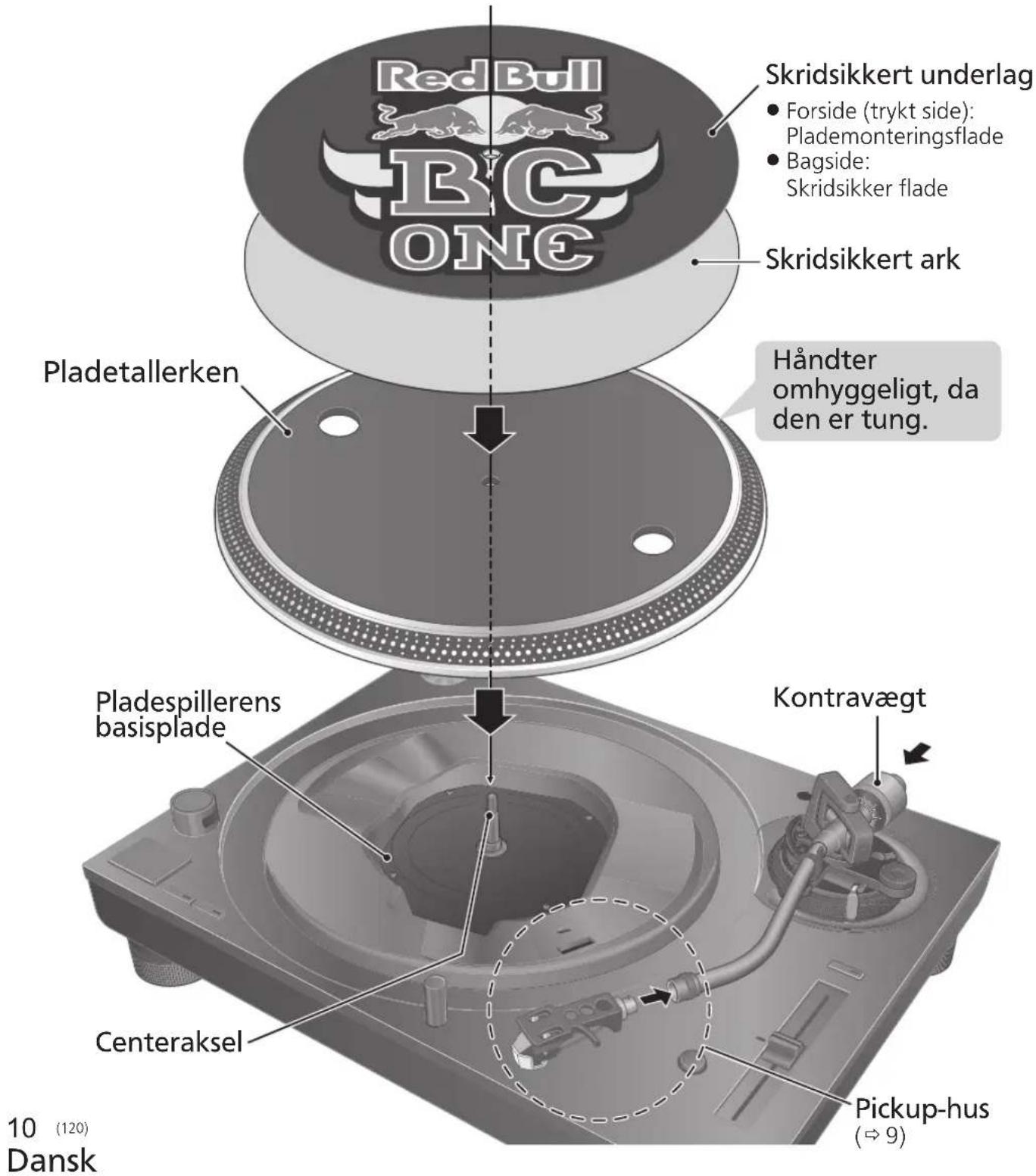

Red Bull BC ONC Skridsikkert underlag • Forside (trykt side): Plademonteringsflade • Bagside: Skridsikker flade Skridsikkert ark Pladetallerken Händter omhyggeligt, da den er tung. Pladespillerens basisplade Kontravægt Centeraksel Pickup-hus (⇒ 9) 10 (120) Dansk

Før montering af pladespiller

1 Fjern magnetdækslet fra pladespilleren.

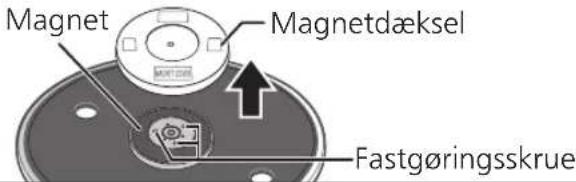

- Der er en magnet med dæksel på bagsiden af pladespilleren. Fjern magnetdækslet før montering på hovedenheden.

Bagside af pladetallerken

Magnet Magnetdæksel Fastgøringsskrue

Bemærk

• Hold magnetfølsomme genstande, såsom magnetkort og armbåndsur, væk fra magneten.
• Undgå, at pladetallerkenen kan ramme hovedenheden eller falde af. Undgå, at der sætter sig støv eller jernpulver fast på magneten på bagsiden.
• Rør ikke ved fastgøringsskruerne (tre steder) på pladetallerkenen. Den klassificerede ydeevne kan ikke garanteres, hvis de er ude af position.

Montering af pladespilleren

• Vær forsigtig ved håndtering af pladetallerkenen, da den er tung.
• Hold fingrene væk, så de ikke kommer i klemme.
• Tør fingeraftryk og snavs med en blød klud.

Montering af skridsikkert underlag

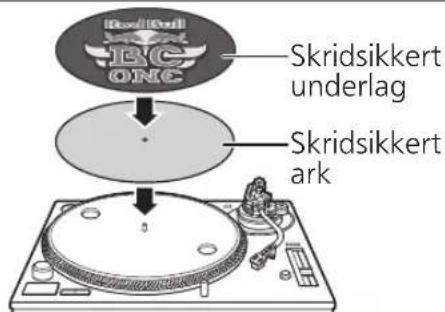

3 Læg det skridsikre underlag og det skridsikre ark på pladetallerkenen.

• En plade på den roterende pladetallerken kan både standses manuelt og roteres baglæns.
• Ved at lægge et skridsikkert ark på pladetallerkenen ændres fornemmelsen af, at tonearmen kan glide rundt gentagne gange.

Skridsikkert underlag Skridsikkert ark

Bemærk

- Ved scratch-afspilning (herunder baglæns afspilning) skal du anvende pickup og nål til DJ'er.

Montering af kontravægten

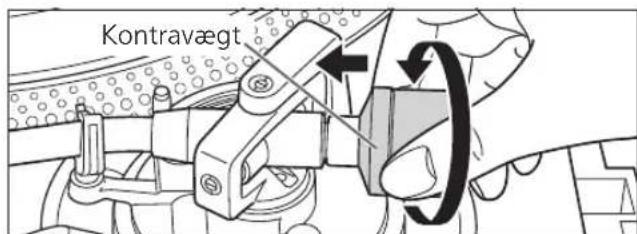

4 Montér kontravægten på den bageste ende af tonearmen.

Kontravægt

NB

- Indersiden af kontravægten er smurt.

Demontering af pladetallerkenen

Som det fremgår af figuren til højre skal du sætte fingrene i de to huller på pladetallerkenen, holde centeraksele nede og fjerne pla opadgående retni

• Sluk for alle apparater og træk netledningens stik ud af stikkontakten, før du foretager nogen tilslutninger.
• Tilslut først netledningen igen, när alle de andre tilslutninger er foretaget.
• Sørg for at tilslutte PHONO-jordledningen. Ellers kan der opstå brummen.
• Se også den tilsluttede enheds betjeningsvejledning.

1 Tilslut PHONO-kablet og PHONO-jordledningen til det tilsluttede udstyrs PHONO-indgangsterminaler.

- Du opnår ikke en tilfredsstillende lydstyrke eller lydkvalitet, hvis du tilslutter enheden til en forstærker uden PHONO-indgangsterminaler.

- Kontrollér kapaciteten på forstærkerens eller receiverens strømudtag, før du bruger det til dette apparat. For denne enheds strømforbrug, se specifikationerne. (⇒ 23)

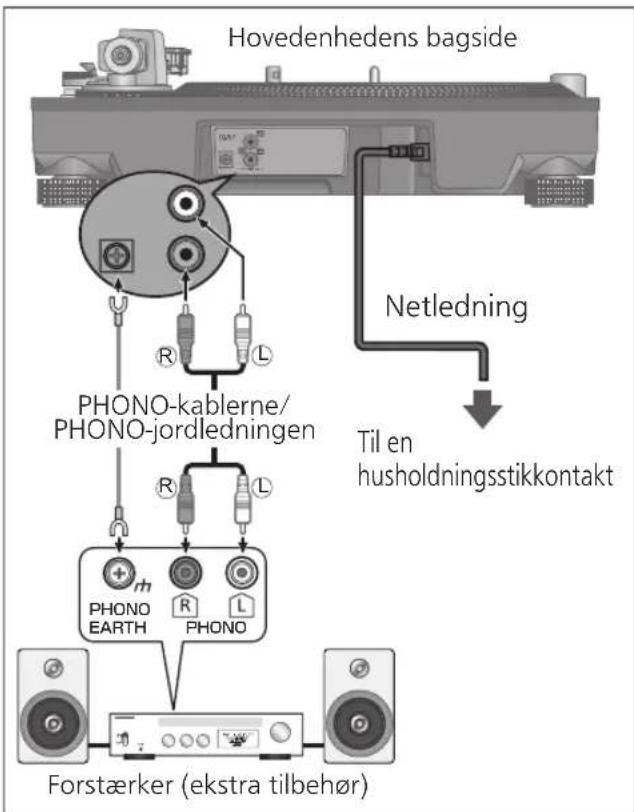

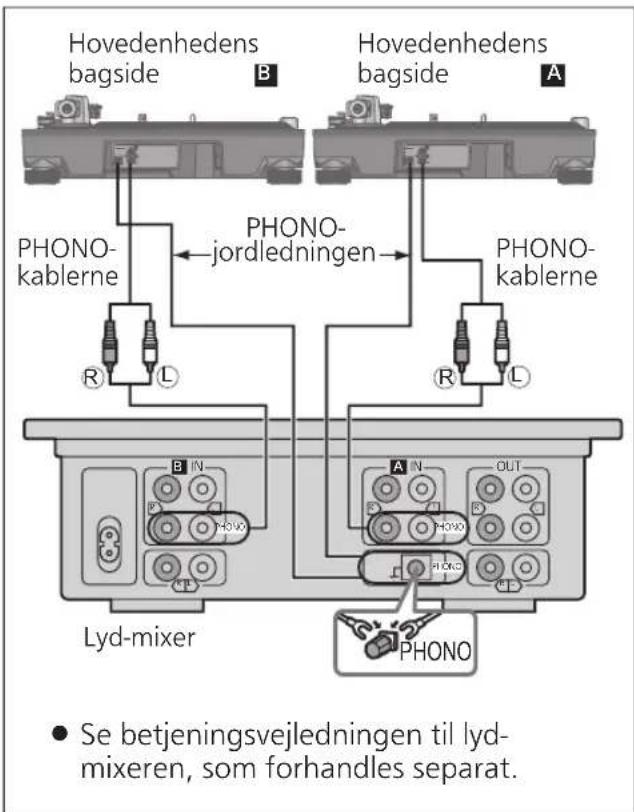

Tilslutning til forforstærker eller komponentsystem/ Tilslutning til mixer

Hovedenhedens bagside Netledning PHONO-kablerne/ PHONO-jordledningen R L R L PhONO EARTH R L Forstærker (ekstra tilbehør) Til en husholdningsstikkontakt

Hovedenhedens bagside B Hovedenhedens bagside A PHONO- kablerne PHONO- jordledningen PHONO- kablerne R L R L B N 4000 A N OUT L 4000 L 4000 L 4000 PhONO Lyd-mixer PHONO ● Se betjeningsvejledningen til lyd- mixeren, som forhandles separat.

Bemærk

- Spænd PHONO-jordklemmen med en stjerneskruetrækker.

NB

- Strømafbryderen adskiller ikke enheden helt fra lysnettet, selvom den er slået fra i "OFF"-stilling. Træk stikket ud af stikkontakten, hvis du ikke skal bruge enheden i en længere periode. Placér enheden, så stikket let kan trækkes ud.

Opstilling

Denne enhed bør stå på en vandret flade, hvor den er beskyttet mod vibration.

Hold enheden i så lang afstand som muligt fra højttalere.

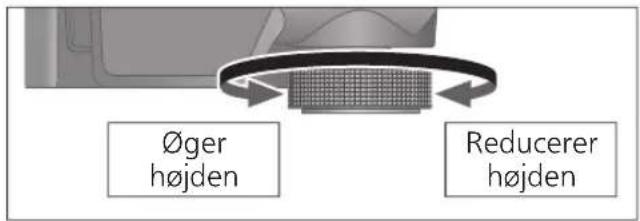

- Justering af højden til at gøre enheden vandret

Øger højden Reducerer højden

Hæv hovedenheden for at dreje isolatorerne og justere højden.

• Med uret: Reducerer højden.
• Mod uret: ∅ger højden.

Bemærk

- Drej ikke fødderne for langt. Dette kan få dem til at falde af eller beskadige dem.

Montér støvlåget

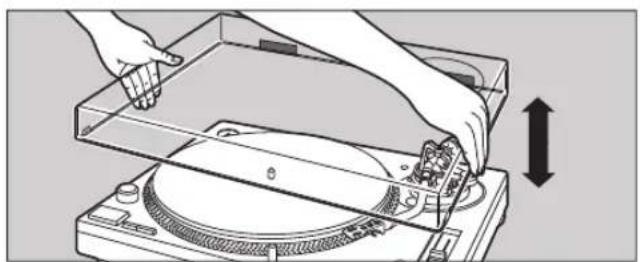

1 Hold støvdækslet på begge sider og sæt det på plads ved at tilpasse de fire hjørner med de fire hjørner på enheden.

- Løft støvdækslet lige op, når du fjerner det.

• Før tonearmen tilbage til armholderen, og lås den fast med armlåsen, inden du monterer eller demonterer støvlåget.
• Fjern støvdækslet under afspilning.

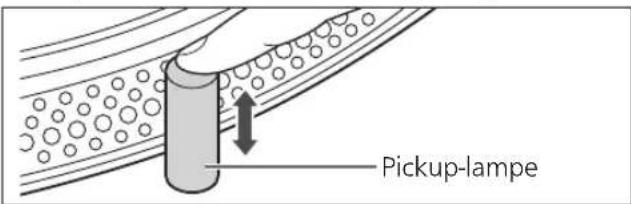

• Sørg for, at nålebelysningen(⇒ 19) trykkes ned ved montering af støvlåget. Hvis støvlåget monteres med nålebelysningen hævet, kan den røre ved støvlåget.

■ Installationsbemærkninger

• Før du flytter enheden, skal du slukke for enheden, trække stikket ud af stikkontakten og frakoble alle tilsluttede enheder.
• Sørg for at enheden ikke udsættes for direkte sollys, støv, fugt og varme fra radiatorer og lignende.
• Denne enhed kan modtage interferens fra en radio, hvis der er én i nærheden. Hold enheden i så lang afstand som muligt fra radioen.
• Installer ikke enheden på en varmekilde.
• Undgå et sted med store temperatursvingninger.
• Undgå et sted med hyppig kondens.
• Undgå et ustabilt sted.
• Læg ikke nogen genstande på denne enhed.
• Installer ikke enheden i et lukket rum, såsom en boghylde.
• Installer enheden på tilstrækkelig afstand fra vægge eller andre enheder for at sikre effektiv varmeafledning fra enheden.
• Sørg for, at installationsstedet er tilstrækkelig stærkt til at modstå den samlede vægt af enheden og systemet. (⇒ 23)
• Bemærk, at enheden kan blive beskadiget af cigaretteg eller fugt fra en ultrasonisk luftfugter.

Kondensation

Tænk på, hvad der sker, når man tager en kold flaske ud fra et køleskab. Hvis du lader flasken stå i rummet i et stykke tid, vil dugdråber dannes på flaskens overflade. Dette fænomen kaldes "kondens".

• Betingelser som forårsager kondens
  Hurtige temperaturændringer (forårsaget ved at enheden flyttes fra et varmt sted til et koldt sted eller omvendt, hurtig nedkøling eller opvarmning, eller direkte udsættelse for nedkølet luft)
  ◇ Høj luftfugtighed i et rum med meget damp osv.
  ◇ Regntid
• Kondens kan beskadige enheden. Hvis det er sket, skal du slukke for enheden og lade den stå, indtil den tilpasser sig den omgivende temperatur (ca. 2 til 3 timer).

Justering

Vandret balance Nåletryk

Forberedelse

• Fjern nålebeskytteren, pas på ikke at beskadige nålen og frigør armlåsen.

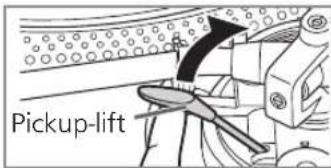

• Sænk pickup-liften.
• Drej antiskating-kontrollen til "0".

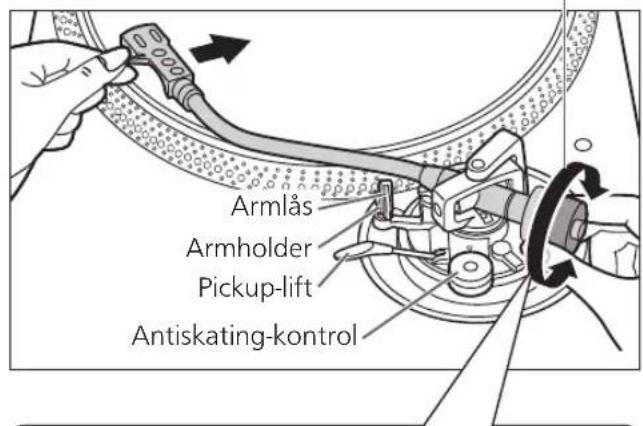

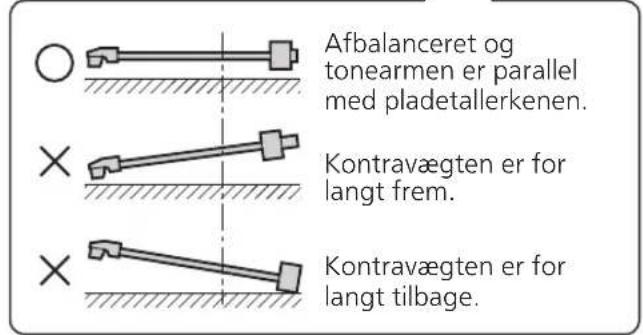

1 Frigør tonearmen fra armholderen, og juster tonearmens vandrette balance ved at dreje kontravægten.

Hold tonearmen og drej kontravægten i pilens retning for at justere balancen, indtil armen er vandret.

• Vær forsigtig, så nålen ikke kommer

til at støde mod pladetallerkenen eller hovedenheden.

Kontravægt Hold her for at dreje

Armlås Armholder Pickup-lift Antiskating-kontrol

Afbalanceret og tonearmen er parallel med pladetallerkenen. Kontravægten er for langt frem. Kontravægten er for langt tilbage.

Forberedelse

- Før tonearmen tilbage til armholderen og gør den fast med armlåsen.

1 Drej på nåletryksindstillingen, indtil "0" peger mod midterlinien på den bageste del af tonearmen.

- Hold på kontravægten, mens du gør dette.

Nåletryksindstilling

Kontravægt Midterlinie Armlås

NB

- Se nålens brugervejledning vedrørende det korrekte nåletryk.

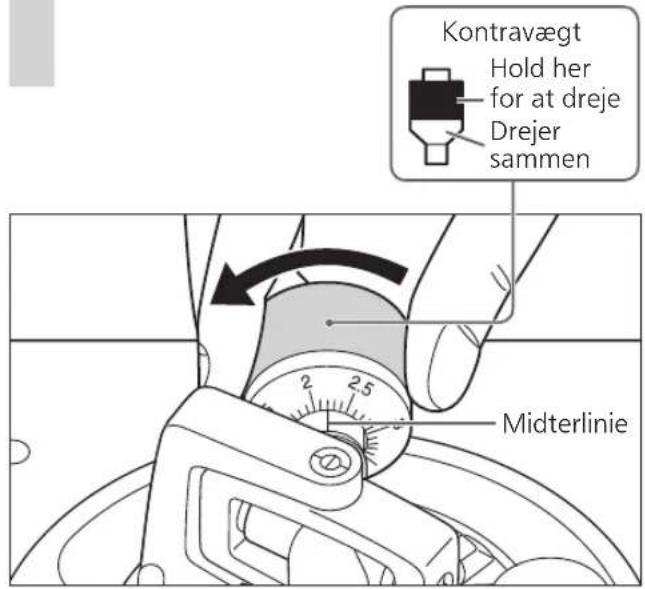

2 Drej kontravægten og indstil nåletrykket, til det svarer til det korrekte tryk for pickup'en.

• Nåletryksindstillingen drejer sammen med kontravægten.
• Drej den indtil midterlinien peger på det korrekte nåletryk.

Kontravægt Hold her for at dreje Drejer sammen Midterlinie

Antiskating

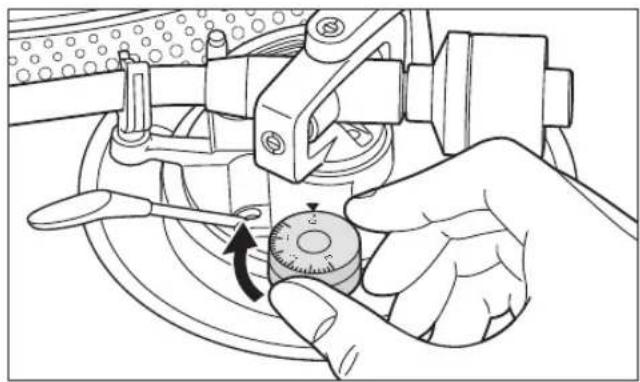

1 Drej antiskating-kontrollen således, at den stilles på samme værdi som nåletrykskontrollen.

• Ved tryk fra grammofonstift på 3 g eller derover skal du justere knappen for anti-glid til "3".
• Ved scratch-afspilning (herunder baglæns afspilning) skal du justere antiskatingkontrollen alt efter, hvilke scratchbevægelser der skal udføres for at mindske skating.

Armhøjde

Foretag kun denne justering, hvis den pickup, du bruger, gør det nødvendigt.

Forberedelse

- Læg en plade på pladespilleren.

1 Frigør armlåsen.

Armlås

2 Juster højden med armhøjde-justeringen.

Juster armhøjden indtil tonearmen er parallel med pladen.

① Brug tabellen nedenfor som reference for at finde det korrekte positionsmærke for højden på din pickup.

	Pickup-højde (H) i mm	Armhøjde-position
	17	0
	18	1
	19	2
	20	3
	21	4
	22	5
	23	6

② Drej armhøjde-juseringen indtil positionsmærket passer sammen med indekslinien. Armhøjde-justeringen er graderet fra 0 til 6 mm.

Indekslinie Armhøjde-justering

NB

- Ved scratch-afspilning (herunder baglæns afspilning) skal du justere armhøjdejusteringen alt efter, hvilke scratch-bevægelser der skal udføres for at mindske skating.

Når du ikke kender pickup'ens højde (H), eller når du ikke anvender det medfølgende pickuphus

Så sæt nålen ned på en plade og justér armhøjden, indtil tonearmen og pladen er parallelle.

- Hvis pickup'ens højden (H) er for lille til at gøre dem parallelle med hinanden, skal du tilføje et "afstandsstykke til pickup" (medfølger ikke).

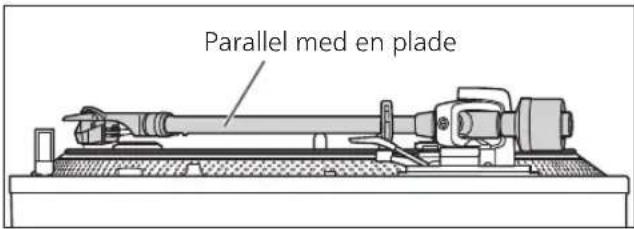

Parallel med en plade

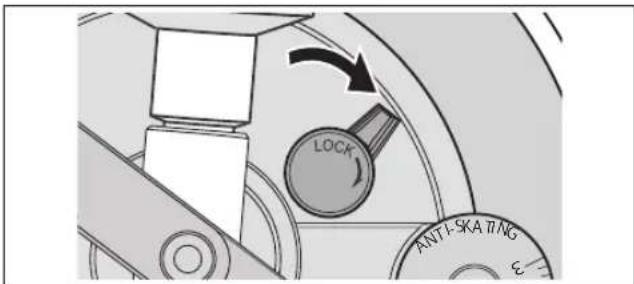

3 Når justering af armhøjden er færdig, skal tonearmen gøres fast ved at dreje armlås-grebet.

- Sørg for at dreje armlåsens greb hen for enden som vist i figuren nedenfor. Du skal muligvis lægge nogle kræfter i, när du gør det.

LOCK ANTI-SKATING

Bemærk

• Pas på ikke at skade nålespidsen.
• Brug ikke produktet med armlåsen frigivet.
• For finjustering skal du anvende et nivellerinstrument (medfølger ikke) til at justere armens højde, så pickup'en bliver parallel med en plade.

Lift-højde

Foretag en justering i henhold til den pickup som bruges, hvis det er nødvendigt.

Forberedelse

• Læg en plade på pladespilleren.
• Fjern nålebeskytteren, pas på ikke at beskadige nålen og frigør armlåsen.
• Løft pickup-liften og før tonearmen ind over pladen.

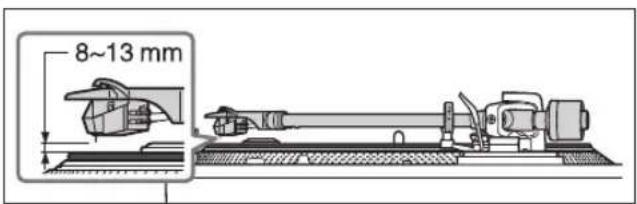

1 Kontrollér armlift-højden (afstanden mellem nålespidsen og pladens overflade). Hvis der er behov for justering, gå til trin 2.

- Armlift-højden er fabriksjusteret til 8 til 13 mm.

8~13 mm

2 Før tonearmen tilbage tilarmholderen og gør den fast medarmlåsen.

Drej justeringsskruen.

• Drej skruen med uret for at sænke liften.
• Drej skruen mod uret for at hæve liften.

Armlift Lift- skrue Armlås

Driftsindstillinger

Tillader LED-farveindstilling, indstilling af baglæns afspilning, indstilling for 78 omdr./min., indstilling af drejningsmoment og bremseindstilling.

①Sluk for enheden, og træk stikket ud af stikkontakten. ②Justér som ønsket ved at indstille kontakterne med en fin stjerneskruetrækker og lignende.

ON OFF Kontakt nr. ON 1 2 3 4 5 6 7 8 ON↑ LED REV 78 TQ1 TQ2 BK1 BK2

LED-farveindstilling

Giver dig mulighed for at vælge rød eller blå for farven på stroboskoplyset, knapperne til hastighedsvalg, knappen til valg af hastighedskontrolområde og LEDlampen for NULSTILLING.

	Kontakt nr.: 1 (LED)
Rød	FRA (Fabriksindstilling)
Blå TIL

Indstillingen Baglæns afspilning

Giver dig mulighed for at deaktivere eller aktivere baglæns afspilning. (⇒ 19)

	Kontakt nr.: 3 (BAGLÆNS)
BAGLÆNS deaktiveret	FRA (Fabriksindstilling)
BAGLÆNS aktiveret	TIL

Indstillingen 78 rpm

Giver dig mulighed for at deaktivere eller aktivere 78 rpm ( 19)

	Kontakt nr.: 4 (78)
78 rpm deaktiveret	FRA (Fabriksindstilling)
78 rpm TIL

Indstilling af drejningsmoment

Giver dig mulighed for at vælge mellem fire styrkeniveauer for at justere drejningsmomentet.

		Kontakt nr.: 5 (TQ1)	Kontakt nr.: 6 (TQ2)
HøjLav	1	TIL TIL
	2	FRA TIL
	3	FRA (Fabriksindstilling)	FRA (Fabriksindstilling)
	4	TIL FRA

Bremseindstilling

Giver dig mulighed for at vælge mellem fire bremsestyrkeniveauer for at standse pladetallerkenen efter, at der trykkes på [START-STOP].

		Kontakt nr.: 7 (BK1)	Kontakt nr.: 8 (BK2)
HøjLav	1	FRA TIL
	2	FRA (Fabriksindstilling)	FRA (Fabriksindstilling)
	3	TIL FRA
	4	TIL TIL

Afspilning af plader

Forberedelse

*1 Læg en plade (medfølger ikke) på pladespilleren.
*2 Fjern nålebeskytteren og frigør armlåsen.

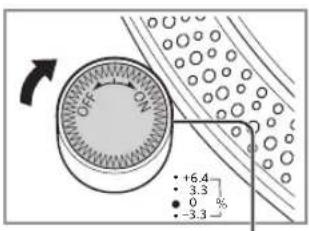

1 Drej på [ON/OFF] for at tænde for enheden.

Stroboskoplyset tændes. 33-1/3 rpm vælges automatisk, og indikatoren [33] lyser.

OFF ON +6.4 3.3 0 % -3.3

Stroboskoplys

33 45 Indikator

2 Tryk på [START-STOP]. Pladetallerkenen begynder at rotere.

START·STOP 33

Bemærk

Tryk ikke på [START-STOP], när pladetallerkenen er fjernet.

Hvis du utilsigtet er kommet til at trykke på [START-STOP]

• Indikatoren for knap til valg af hastighed ([33] eller [45]) begynder at blinke.
  Hvis den blinker, skal du dreje på [TIL/FRA] for at slå enheden fra, sætte pladetallerkenen på og derefter dreje på [TIL/FRA] for at tænde enheden.

EP-adapter Centeraksel 1 2 *1 4 · 5 *2 Knapper til hastighedsvalg Indikatorer 3

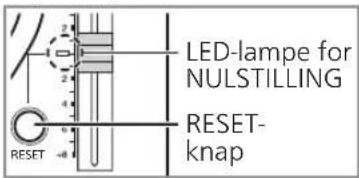

3 Tryk på [RESET] for at tænde LED-lampen for NULSTILLING af styring af tonehøjde.

Enheden spiller da med en fast omdrejningshastighed (33-1/3, 45 eller 78 rpm), uanset [pitch adj]-indstillingen.

- Finindstilling af omdrejningshastigheden ( 20)

LED-lampe for NULSTILLING RESET- knap

4 Løft pickup-liften og før tonearmen ind over pladen.

■ For baglæns afspilning

- Aktivér baglæns afspilning med indstillingen Baglæns afspilning (⇒ 17).

- Tryk samtidigt på knappen til hastighedsvalg for pladetallerken eller knapperne ([33], [45] eller [33] og [45]) samt [START-STOP], mens pladetallerkenen roterer.

- Baglæns afspilning starter ved den hastighed for pladetallerken, der er valgt med knappen til hastighedsvalg eller knapperne.

- For at vende tilbage til normal afspilning skal du trykke på [START-STOP] igen, mens du trykker på knappen til hastighedsvalg for pladetallerken eller knapperne.

- Samtidigt tryk på knappen til hastighedsvalg for pladetallerken eller knapperne samt [START-STOP] med pladetallerkenen standset, starter baglæns afspilning.

- Pickuppen løftes op fra pladen.

- For at starte afspilning igen, skal du sænke pickup-liften.

Når pladen er slut

① Løft pickup-liften, før tonearmen tilbage til armholderen og sænk pickup-liften.

② Tryk på [START-STOP]. Den elektroniske bremse standser pladetallerkenen blidt.

③ Drej på [ON/OFF] for at slukke for enheden.

④ Lås tonearmen med armklemmen.

■ Belysning af pickup'en

Nålespidsen er belyst under afspilning.

Pickup-lampe

■ Afspilning af EP-plader

- Tryk på hastighedsknap [45] ([45] tændes).

- Sær EP-adapteren på centerakslen.

■ Afspilning af SP-plader (78 rpm)

- Aktivér 78 rpm med indstillingen for 78 rpm (⇒ 17).

- Tryk samtidig på begge hastighedsknapper [33] og [45] (78 rpm: [33] og [45] tændes).

■ Hvis bruger en pladestabilisator (ikke inkluderet)

- Se betjeningsvejledningen for optagestabilisatoren.

- Maksimal vægt: 1 kg

Hastighedskontrol

1 Tryk på [RESET] for at slukke LED-lampen for NULSTILLING.
2 Tryk på knappen til valg af hastighedskontrolområde for at vælge et område for hastighedskontrol.

• [×2] lyser: ±16%

• [×2] slukket: ±8%

3 Mens pladetallerkenen roterer

• Omdrejningshastigheden kan justeres mellem ca. -8% og +8% eller ca. -16% og +16% i henhold til dit valg.
• Tallene repræsenterer omtrentlige procentsatser for justeringen.

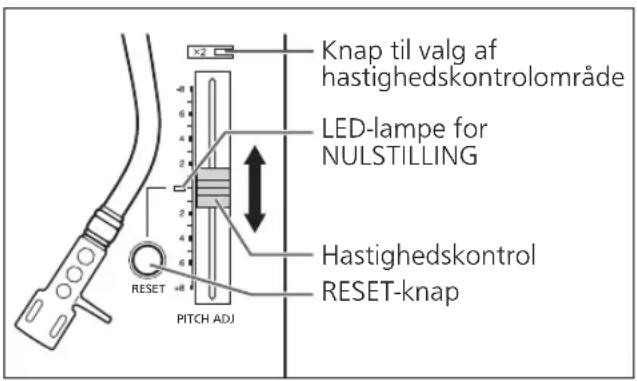

Knap til valg af hastighedskontrolområde LED-lampe for NULSTILLING Hastighedskontrol RESET-knap RESET PITCH ADJ

LED-lampen for NULSTILLING lyser, og tonehøjden vender øjeblikkeligt tilbage til en forudindstillet værdi positionen for [PITCH ADJ] uagtet.

• LED-lampe for NULSTILLING slået til: Fastsat til den forudindstillede værdi.
• LED-lampe for NULSTILLING slået fra: Kan justeres med [PITCH ADJ].

■ Aflæsning af hastigheden

De fire rækker stroboskop-punkter langs pladetallerkenens kant gør det muligt at aflæse omdrejningshastigheden.

Stroboskop

Ⓐ+6,4% ændring i hastighed när lyset står stille
(b)+3,3% ændring i hastighed när lyset står stille
©Normal hastighed (33-1/3, 45 eller 78 rpm) när lyset står stille
(d)-3,3% ændring i hastighed när lyset står stille

Bemærk

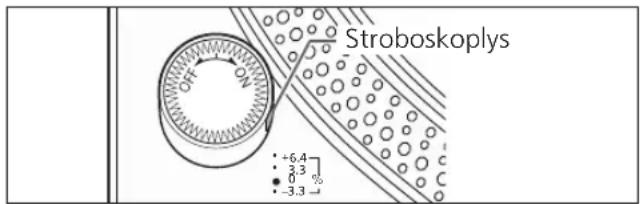

Strobespejlene tændes af stroboskopolyset (LED-belysning) synkroniseret med den præcise frekvens af den digitale styring.

Anvend altid denne LED-belysning til at måle tonehøjden.

Stroboskoplys +6.4 3.3 0 -3.3

Vedligeholdelse

■ Regelmæssig vedligeholdelse

Hold nälen og pladerne rene.

• Tag pickup-huset med pickup'en af og rengør nålespidsen med en blød børste. Børst indefra og udefter til spidsen.
• Brug en pladerenser til at holde dine plader rene.

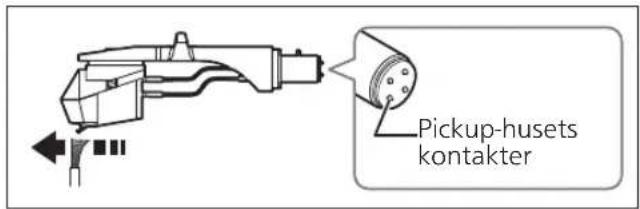

Pickup-husets kontakter

Aftør pickup-husets kontakter med en blød klud og sæt huset tilbage på tonearmen.

Skru ned for forstærkerens lydstyrke, eller sluk for forstærkeren, før du monterer eller afmonterer pickup-huset.

Dine højttalere kan tage skade, hvis pickuphuset afmonteres, mens der er skruet op for lyden.

■ Rengøring af støvlåg og kabinet

Tør støvlåget og kabinettet med en blød klud.

Rør ikke pladespillerens basisplade under rengøring. Ellers virker afspilleren muligvis ikke.

Hvis delene er meget snavset, kan du vride en våd klud hårdt til at tørre snavset af, og derefter tørre delene med en blød klud.

• Anvend ikke opløsningsmidler inklusive rensebenzin, fortynder, alkohol, rengøringsmidler til køkkenet, kemiske tørreklude osv., fordi dette kan deformere kabinettet eller medføre at overfladebehandlingen skaller af.
• Lad være med at aftørre støvlåget, mens du spiller en plade.
  Dette kan forårsage statisk elektricitet. Denne statiske elektricitet kan forårsage at tonearmen trækkes mod støvlåget.

■ Flytning af enheden

Pak enheden ned i den originale emballage. Opbevar emballagen, når du har taget varerne ud af den.

Gør således, hvis du ikke længere har emballagen:

• Tag pladetallerkenen og det skridsikre underlag af, og pak dem forsigtigt sammen.
• Fjern pickup-huset og kontravægten fra tonearmen og pak dem omhyggeligt ind.
• Før tonearmen tilbage til armholderen og gør den fast med tape.
• Pak omhyggeligt hovedenheden ind i et tæppe eller kraftigt papir.

Ompakning

Før ompakning skal du fjerne kontravægten og indsætte tonearmsstøtte under tonearmen.

■ WEEE-symbolet

Bortskaffelse af produktet uden for EU-landene

Dette symbol er kun gyldigt indenfor EU.

Kontakt din kommune eller din forhandler for at bekræfte den rigtige måde til bortskaffelse.

Fejlfindingsoversigt

Fejlfinding – Udfør kontrollerne nedenfor, før du anmoder om service. Kontakt din forhandler, hvis du er i tvivl om nogen af kontrolpunkterne eller hvis afhjælpningsforanstaltningerne i oversigten ikke løser problemet.

Ingen strøm.

- Er netledningens stik sat i en stikkontakt? →Sæt netstikket helt i. (⇒ 12)

Der er strøm, men ingen lyd. Lyden er svag.

- Er tilslutningerne til forstærkerens/modtagerens PHONO-indgange korrekte? →Tilslut PHONO-kablet til forstærkerens PHONO-indgangsterminaler. (⇒ 12)

Lyden i venstre og højre kanal er ombyttet.

• Er stereo-signalkablet rigtigt forbundet til forstærkeren eller receiveren? →Kontrollér alle tilslutningerne. (⇒ 12)
• Er pickup-husets tilledninger tilsluttet korrekt til pickup-kontakterne? →Kontrollér alle tilslutningerne. (⇒ 9)

Brum eller støj under gengivelse.

• Er der andet udstyr eller netledninger i nærheden af stereo-signalkablet? →Hold andet udstyr og netledninger borte fra dette apparat.
• Er stelledningen tilsluttet? →Kontrollér af stelledningen er korrekt tilsluttet. (⇒ 12)

Indikatoren på knappen til hastighedsvalg [33] eller [45] blinker.

Udfør følgende handling, när indikatoren på knappen til hastighedsvalg [33] eller [45] blinker. Symptomet forbedres muligvis.

① Drej [ON/OFF] til OFF.
② Træk stikket ud, vent i tre sekunder, og sæt derefter stikket ind igen.
③ Drej [ON/OFF] til ON, og tryk på [START-STOP] således at pladetallerkenen begynder at rotere.

- Hvis indikatoren på knappen til hastighedsvalg blinker igen, skal du kontrollere, hvilken én af dem der blinker og kontakte vores servicerepræsentant.

Specifikationer

Generelt
Strømforsyning 11	0 - 240 V vekselstrøm,50/60 Hz
Effektforbrug 8,0 W (tændt)Ca. 0,2 W (slukket)
Mål(B×H×D)	453 x 169 x 353 mm
Vægt Ca. 9,6 k	g
Driftstemperatur 0	°C til +40 °C
Luftfugtighed ved drift	35% til 80%Relativ luftfugtighed(uden kondensering)
Pladespiller
Type Pladespiller med direkte drev(manuel)
Drivsystem Direkte	drift
Motor Børsteløs DC-motor
Pladetallerken Aluminium trykstøbtDiameter: 332 mmVægt: Ca. 1,8 kg(Inklusive skridsikkertunderlag og skridsikkert ark)
Omdrejningshastigheder	33-1/3 rpm, 45 rpm(med omskifter 78 rpm)
Hastighedskontrolområder	±8%, ±16%
Startmoment 1,8 k	g-cm
Opstart 0,7 s fra stop til 33-1/3 rpm
Bremsesystem Elektronisk bremse
Wow og flutter 0,0	25% WRMS

Tonearm
Type Statisk afbalanceret type
Effektiv længde 230 mm
Overhæng 15 mm
Fejlsporingsvinkel Inden for 2° 32'(ved yderrillen på en 30 cm (12") plade)Inden for 0° 32'(ved inderrillen på en 30 cm (12") plade)
Offset-vinkel 22°
Armhøjde-justeringsområde	0 - 6 mm
Nåletryk-justeringsområde	0 - 4 g (direkte aflæsning)
Pickup-husets vægt	Ca. 7,6 g
Anvendelig pickup-egenvægt	5,6 - 12,0 g(Uden ekstrakontravægt)14,3 - 20,7 g(inklusive patronhylster)
Pickup-husets tilledningssko	1,2 mm ø 4-polet tilledningssko

Specifikationerne kan ændres uden varsel.

Red Bull®-varemærkerne og Red Bull BC One-logoet er licenseret af Red Bull GmbH/∅strig.

Inleiding

- Sidhänvisningar anges som "(⇒ 00)".

Tryck på nälbelysningen.
